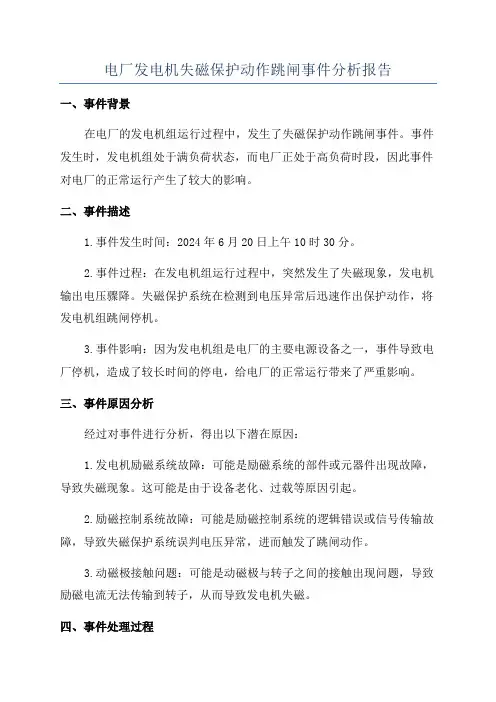

电厂＃2发电机失磁保护动作跳闸事件分析报告1、事件经过
2006年03月27日9:23时，＃2汽轮发电机失磁保护动作跳闸，但在＃1电子间＃2汽机保护屏前未见任何保护动作信号，询问在场的运行人员答复已将保护屏跳闸信号复归。检查动作记录报文，其中有失磁保护动作与TV断线。于是拉开＃1PT刀闸，检查1PT的一次保险和二次接线无开路现象，检查＃2PT二次空开下桩头接线B相松动，将其紧固。因怀疑PT一次保险质量不良，用保险丝与1PT一次保险并联后，推上＃1PT刀闸，重新起励，控制屏上显示励磁为FCR 方式，检查励磁屏上两通道均有PT断线告警，将其复归（在检查PT 回路拉开1PT刀闸时发出），再次起励升压并网成功。
2、原因分析
（1）保护屏内故障报文，因CPUO和CPUE的报文一样，CPUE的时间更接近实际时间，故以CPUE的报文作为分析依据，相关故障报文如下：
09:17:25:306失磁保护动作t1(0.5s)
09:17:26:303失磁保护动作t2(1s)
09:17:28:291主汽门关闭
09:18:48:463发电机3W定子接地TV1断线
09:18:35:541发电机3U0定子接地TV1断线
09:19:00:393发电机逆功率TV1断线
09:19:01:388发电机失磁保护TV1断线
可知故障是因＃2发电机失磁引起失磁保护动作跳开发电机出口开关502，联跳主汽门。综合检查情况，基本可排除PT断线的因素造成，PT断线保护可闭锁，励磁也可切换到手动通道，保护出口前无PT断线信号，TV1断线信号是在发电机开关跳闸甩负荷后发出的，为甩负
荷时系统冲击引起（3W、3U0定子接地同理），现场检查PT也未开路，从失磁保护报文看，保护启动正确，当时检测到的参数已达到动作范围。
（2）造成失磁的原因由于分析素材不足，难以作出准确的判断，但可能是：
①励磁装置自行误动作减磁或灭磁。
②不排除有人在触摸屏检查时误按“灭磁开关跳闸”按键。（正常时黑屏）
3、暴露问题
（1）保护屏上信号复归过快，不利于故障分析。
（2）运行励磁投切方式无记录。
（3）疑问：当时为一通道还是二通道运行？为何种方式（自动/手动）？询问运行人员说一直运行于一通道，不知何时转到二通道切为FCR
方式（开机时是哪通道？何种方式？），切换后不知道有没有谁检查励磁屏？
（注：1PT用于保护和一通道励磁，2PT用于二通道励磁、同期和测量）
4、防范措施
（1）检修人员定期检查时应检查紧固电压电流回路端子，务必牢
固。
（2）建议运行人员建立励磁通道和方式的投切记录，如发现通道异
常切换，应检查励磁屏上是否有报警信号，并通知检修人员。
（3）因励磁触摸屏有屏保，如无必要，不要点按触摸屏，运行中如
无特殊原因不要在触摸屏上操作，因为有可能按到功能键，而引起
误操作。如故障处理，必需使用触摸屏操作，请点按触摸屏的下部，待触摸屏正常显示后再操作。
（4）保护动作后运行人员不要急着复位，并将保护屏、DCS上的信
号和其它相关屏柜上的信号记录下来，并通知检修人员，若检修人
员一时难到场，因工作又必须复归保护后才能继续运行时，也需经
保护人员同意。
（5）加装一块发变组故障录波屏，便于故障分析。
5.1发电机比率制动式差动保护 比率制动式差动保护是发电机内部相间短路故障的主保护。 5.1.1保护原理 5.1.1.1比率差动原理。 差动动作方程如下： l op 3 I op.0 （ I res 兰 l res.0 时） l op > I op.O + S （l res — res.0） （ l res > l res.0 时） 式中：l op 为差动电流，l o P.O 为差动最小动作电流整定值，I res 为制动电流，I r es.O 为最小制动电流整定值，S 为比率制动特性的斜率。各侧电流的方向都以指向发 电机为正方向，见 图 （根据工程需要，也可将 5.1.1.2 TA 断线判别 当任一相差动电流大于0.15倍的额定电流时启动TA 断线判别程序，满足下 列条件认为 TA 断线： a. c. 5.2发电机匝间保护 发电机匝间保护作为发电机内部匝间短路的主保护。根据电厂一次设备情 况，可选择以下方案中的一种： 5.1.1。 差动电流: 1 op 制动电流: 1 res — 式中：I T ，I N 分别为机端、 见图5.1.1。 中性点电流互感器（TA ）二次侧的电流，TA 的极性 _L 氓 € % 5 TA 极性端均定义为靠近发电机侧） 本侧三相电流中至少一相电流为零； b.本侧三相电流中至少一相电流不变； 最大相电流小于1.2倍的额定电流。 5.1.1电流极性接线示意图
5.2.1故障分量负序方向（△ P2）匝间保护 该方案不需引入发电机纵向零序电压。
故障分量负序方向（△ P2）保护应装在发电机端，不仅可作为发电机内部匝间短路的主保护，还可作为发电机内部相间短路及定子绕组开焊的保护。 5.2.1.1保护原理 当发电机三相定子绕组发生相间短路、匝间短路及分支开焊等不对称故障 时，在故障点出现负序源。故障分量负序方向元件的A U2和A I2分别取自机端TV、TA，其TA极性图见图5.2.1.1,则故障分量负序功率A P2为： △ P2 =3艮〔厶『2心?2心也21 2L J A ? 式中i I2为也I2的共轭相量，申sen。2为故障分量负序方向继电器的最大灵敏 角。一般取60。~80。（也|2滞后A U2的角度）。 故障分量负序方向保护的动作判据可表示为: > E-p △》2=血e^S n 实际应用动作判据综合为: A P2 = A U2r』I ' + A U2i ”也I ' > ￡P （S S i、年为动作门槛） 保护逻辑框图见图521.2。 枣力， “ r ‘ 1 1 Um： I 1卄TA 图521.1故障分量负序方向保护极性图
电厂欢热Ⅱ线机保护动作跳闸事件分析报告 集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
电厂欢热Ⅱ线、＃6机保护动作跳闸事件分析报告1、事件经过 （1）6月30日5:45时，根据调度指令配合进行电厂由110kV“两厂”运行方式转为“三厂”的调整操作。 （2）7:00时，调度令断开欢热Ⅰ线厂侧开关1494、欢热Ⅱ线厂侧开关1495。当时＃1、＃2、＃3、＃4、＃6、＃8、＃11机、欢热线、南热线挂110kVⅦ段母线上，当班值长监视到欢热线负荷较重（80MW），担心操作时潮流分配引起异常，向调度提出异议。调度在模拟机上进行潮流计算后，认为断开欢热Ⅰ开关可行，7:05时调度重新发令断开欢热线开关。 （3）当值长下令断开欢热Ⅰ线时，发现所带负荷上升至99MW，按调度规程执行调度令，没有再提出异议。7:08:23断开欢热Ⅰ线开关1494，约2秒钟左右，欢热Ⅱ线距离Ⅲ段保护和＃6机失磁保护相继动作跳闸，＃8机快速减负荷解列停机（＃5机检修）。 （4）欢热Ⅱ线保护动作打印记录为“距离Ⅲ段动作”、“测距 0158.7km”、“故障相别为A、B、C”。
（5）＃6机MarkV报警有“无功低自动退出PF控制”、“发电机差动跳闸”、“重油状态下跳闸”，发电机保护盘上报警有“失磁保护动作掉牌”。 （6）检修到场后检查确认欢热线Ⅱ距离Ⅲ段动作属于断开欢热Ⅰ线开关时负荷全部转移至欢热Ⅱ线引起线路保护测距进入距离Ⅲ段保护区域而动作跳闸，＃6发电机失磁保护动作属于欢热Ⅱ跳闸后，无功负荷重新分配暂态过程中，因励磁调节器的动态调节特性较差造成减磁过调，导致失磁保护动作跳机； （7）10:15时，＃6机重新开机；10:31时，并网正常。整个故障历时3.3小时。 2、原因分析 （1）从欢热Ⅱ线保护动作故障录波查得：故障相别为A、B、C三相，故障电流为4.86A，母线电压没有变化，计算当时的测量阻抗值为13.768欧，小于距离Ⅲ段的保护定值17.45欧，显然已进入距离Ⅲ段保护动作区域，保护动作正确。

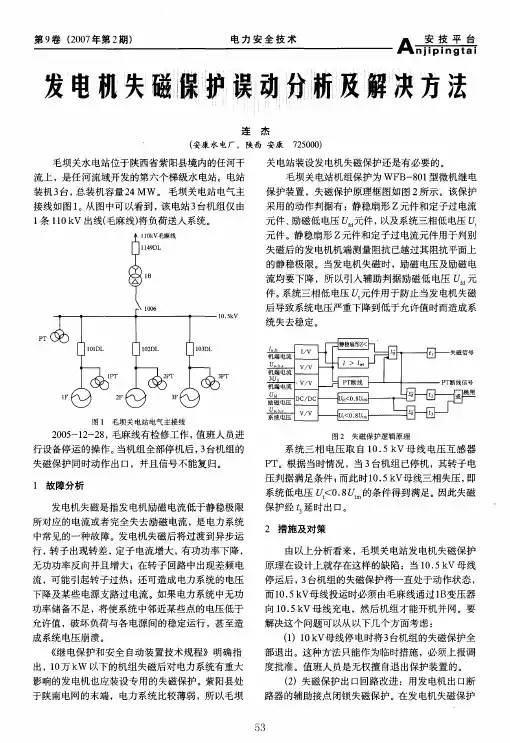

发电机失磁跳闸原因分析及防止对策(2021年) Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0220
发电机失磁跳闸原因分析及防止对策 (2021年) 〔摘要〕叙述了大武口发电厂相继投入运行的JLQ-500-3000型交流励磁机(主励磁机)、YJL-100-3000交流永磁机(付励磁机)和GLT-S型励磁调节器，在运行期间，其发电机低励磁失磁保护先后动作跳闸了11次，严重危及西北电网及宁夏电网的稳定运行的情况，分析了失磁保护动作的原因，制定了相应的防止对策。 1发电机失磁跳闸的典型事例 (1)1987年9月14日19:23，发现3号机主励磁机炭刷冒火，电气运行值班人员在处理过程中，由于维护经验不足，调整电刷弹簧压力时将正、负极同时提起，使运行中的发电机励磁电流中断，造成失磁保护动作，3号机出口208开关跳闸。 (2)1987年11月28日，全厂2，3，4号机组运行，1号机组停
运，总负荷280MW，4号机组带80MW负荷运行。8:15，4号机励磁系统各表计指示摆动，随之出现“励磁异常”、“强励限制”、“保护动作”等光字。4号机210开关跳闸，励磁调节B柜DZB开关联动，经查低励失步保护动作，励磁回路未发现异常情况。8:21，将4号机并入系统，当负荷加至80MW时，4号机再次出现上述现象，210开关跳闸。经分析认为励磁调节器有隐蔽性故障，故启动备用励磁机运行。4号机励磁调节柜停运后，经检查发现A柜综合放大器和电压反馈的R15电阻、C3滤波电容焊点孔位偏移，接头开焊脱落引起反馈电压波形畸变，导致励磁运行参数摆动，造成瞬间失磁。 (3)1989年6月29日，1，2，3，4号发电机运行，全厂总出力395MW。9:20，1号机无功负荷由65Mvar降至0，并出现“强励动作”、“强励限制”、“过负荷”光字，2号机出现“强励动作”、“强励限制”、“过负荷”、“失磁应减载”光字，调整1号机无功负荷把手加不上，急将调节器由“自动”倒为“手动”方式，将无功负荷增加到40Mvar，同时调整2号机无功负荷，使两台机组各参数趋于稳定。经查1号机有“低励失磁”动作信号，由于值班人员精心监盘，反应敏捷，
发电机失磁危害及处理方法 [摘要]分析了发电机失磁的原因及对电力系统和发电机本身的危害，提出了切实可行的处理方法及预防措施。 【关键词】发电机；失磁保护；判据 1、发电机失磁的原因 引起发电机失去励磁的原因很多，一般在同轴励磁系统中，常由于励磁回路断线（转子回路断线、励线机电枢回路断线励磁机励磁绕组断线等）、自动灭磁开关误碰或误掉闸、磁场变阻器接头接触不良等而使励磁回路开路，以及转子回路短路和励磁机与原动机在连接对轮处的机械脱开等原因造成失磁。大容量发电机半导体静止励磁系统中，常由于晶闸管整流元件损坏、晶体管励磁调节器故障等原因引起发电机失磁。 2、发电机失磁对发电机本身影响 （1）发电机失去励磁后，由送出无功功率变为吸收无功功率，且滑差越大，发电机的等效电抗越小，吸收的无功功率越大，致使失磁发电机的定子绕组过电流。（2）转子的转速和定子绕组合成的旋转磁场的转速出现转差后，转子表面（包括本体、槽楔、护环等）将感应出滑差频率电流，造成转子局部过热，这对发电机的危害最大。（3）异步运行时，其转矩发生周期性变化，使定、转子及其基础不断受到异常的机械力矩的冲击，机组振动加剧，威胁发电机的安全运行。（4）当失磁适度严重时，如果有关保护不及时动作，发电机及汽轮机转子将马上超速，后果不堪设想。 3、发电机失磁对电力系统影响 （1）当一台发电机发生失磁后，由于电压下降，电力系统中的其它发电机，在自动调整励磁装置的作用下，将增加其无功输出，从而使某些发电机、变压器或线路过电流，其后备保护可能因过流而误动，使事故波及范围扩大。 （2）低励和失磁的发电机，从系统中吸收无功功率，引起电力系统的电压降低，如果电力系统中无功功率储备不足，将使电力系统中邻近的某些点的电压低于允许值，破坏了负荷与各电源间的稳定运行，甚至使电力系统电压崩溃而瓦解。 （3）一台发电机失磁后，由于该发电机有功功率的摇摆，以及系统电压的下降，将可能导致相邻的正常运行发电机与系统之间，或电力系统各部分之间失步，使系统发生振荡。 （4）发电机的额定容量越大，在低励磁和失磁时，引起无功功率缺额越大，电力系统的容量越小，则补偿这一无功功率缺额的能力越小。因此，发电机的单机容量与电力系统总容量之比越大时，对电力系统的不利影响就越严重。 4、发电机失磁保护原理 （1）低电压判据 为了避免发电机失磁导致系统电压崩溃同时对厂用电的安全构成了威胁，因此设置了低电压判据。 一般电压取自主变高压母线三相电压，也可选择发电机机端三相电压。三相同时低电压判据：UppPzd 失磁导致发电机失步后，发电机输出功率在一定范围内波动，P取一个振荡周期内的平均值。
发电机失磁保护介绍 1 概述 同步发电机是根据电磁感应的原理工作的，发电机的转子电流（励磁电流）用于产生电磁场。正常运行工况下，转子电流必须维持在一定的水平上。发电机失磁故障是指励磁系统提供的励磁电流突然全部消失或部分消失。同步发电机失磁后将转入异步运行状态，从原来的发出无功功率转变为吸收无功功率。 对于无功功率容量小的电力系统，大型机组失磁故障首先反映为系统无功功率不足、电压下降，严重时将造成系统的电压崩溃，使一台发电机的失磁故障扩大为系统性事故。在这种情况下，失磁保护必须快速可靠动作，将失磁机组从系统中断开，保证系统的正常运行。 引起发电机失磁的原因大致有：发电机转子绕组故障、励磁系统故障、自动灭磁开关无跳闸及回路发生故障等。 2 发电机失磁过程中机端测量阻抗分析 发电机从失磁开始进入稳态异步运行，一般分为三个阶段： （1）失磁后到失步前 （2）临界失步点 （3）异步运行阶段 2.1隐极式发电机 以汽轮发电机经联络线与无穷大系统并列运行为例，其等值电路与正常运行时的向量图如图1所示。
图1 发电机与无限大系统并列运行 图中，d E 为发电机的同步电势，f U 为发电机机端相电压，s U 为无穷大系统相电压，I 为发电机定子电流，d X 为发电机同步电抗，s X 为发电机与系统之间的等值电抗，且有s d X X X +=∑ ，?为受端的功率因数角，δ为d E 与s U 之间的夹角（即功角）。 若规定发电机发出有功功率、无功功率时，表示为jQ P W -=，则 δsin ∑ =X U E P s d （1） ∑∑-=X U X U E Q s s d 2cos δ （2） 功率因数角为 P Q 1tan -=? （3） 在正常运行时，090<δ。090=δ为稳定运行极限，090>δ后发电机失步。 1. 失磁后到失步前 在失磁后到失步前的阶段中，转子电流逐渐减小，Ed 随之减小，随之增大，两者共同的结果维持发电机有功功率P 不变。与此同时，无功功率Q 随着Ed 的减小与的增大迅速减小，按（2）式计算的Q 值由正变负，发电机由发出感性无功转变为吸收感性无功。 此阶段中，发电机机端测量阻抗为 s s s s f f jX I U I jX I U I U Z +=+==& &&&&&& 带入公式jQ P U I s -=??&&，则
从保护试验中认识失磁保护 失磁保护：发电机失磁保护是发电机继电保护的一种。 定义：是指发电机的励磁突然消失或部分消失，当发电机完全失去励磁时，励磁电流 将逐渐衰减至零。由于发电机的感应电势Ed 随着励磁电流的减小而减小，因此，其励磁转 矩也将小于原动机的转矩，因此引起转子加速，使发电机的功角δ增大。当δ超过静态稳 定极限角时，发电机与系统失去同步，此时发电机保护装置动作于发电机出口断路器，是发 电机脱离电网，防止发电机损坏和保护电网稳定运行，这种保护叫失磁保护。 关于失磁保护，大家可以简单理解成发电机没有励磁后，由发电机转变成电动机，发电机 机端测量阻抗，失磁前在阻抗平面R——X坐标第一象限，失磁后测量阻抗的轨迹沿着等有 功阻抗圆进入第四象限。随着失磁的发展，机端测量阻抗的端点落在静稳极限阻抗圆内， 转入异步运行状态。具体失磁过程见附件2. 测试对象：3080（V2.0D）发电机保护装置 测试仪器：昂立测试仪 失磁保护定值定值： Xa 5.77Ω Xb 17.31Ω延时0.4S (1)动作精度 实验方法：测试仪加电压UA 57.74V 0° UB 57.74V 240° UC 57.74V 120°， A：保持IA 90°、IB 310°、IC 210°角度不变，增加电流幅值，步长0.5A，记录动作数 据 (理论值电流从3.33到10为动作区。Imax=57.74/5.77=10 Imin=57.74/17.31=3.33) B：保持IA、IB、IC 幅值5.774A不变，增加电流角度，步长10度，记录动作值，继续增 加角度 直至复归，记录复归值。（理论值IA从60度到120度为动作区）
发电机失磁后的处理措施 发电机失磁后的象征：发电机定子电流和有功功率在瞬间下降后又迅速上升，而且比值增大，并开始摆动。 （2）发电机失磁后还能发一定的有功功率，并保持送出的有功功率的方向不变，但功率表的指针周期性摆动。 （3）定子电流增大，其电流表指针也周期性摆动。 （4）从送出的无功功率变为吸收无功功率，其指针也周期性的摆动。吸收的无功功率的数量与失磁前的无功功率的数量大约成正比。 （5）转子回路感应出滑差频率的交变电流和交变磁动势，故转子电压表指针也周期性的摆动。 （6）转子电流表指针也周期性的摆动，电流的数值较失磁前的小。 （7）当转子回路开路时，由转子本体表面感应出一定的涡流而构成旋转磁场，也产生一定的异步功率。 处理： （1）失磁保护动作后经自动切换励磁方式、减有功负荷无效而作用于跳闸时，按事故停机处理； （2）若失磁是由于灭磁开关误跳闸引起，应立即重合灭磁开关，重合不成功则马上将发电机解列停机； （3）若失磁是因为励磁调节器AVR故障，应立即将AVR由工作通道切至备用通道，自动方式故障则切换至手动方式运行； （4）发电机失磁后而发电机未跳闸，应在1.5min内将有功负荷减至120MW，失磁后允许运行时间为15min； （5）若失磁引起发电机振荡，应立即将发电机解列停机，待励磁恢复后重新并网。 发电机失磁异步运行时,一般处理原则如下: (1) 对于不允许无励磁运行的发电机应立即从电网解列,以免损坏设备或造成系统事故. (2) 对于允许无励磁运行的发电机应按无励磁运行规定执行以下操作: 1) 迅速降低有功功率到允许值(本厂失磁规定的功率值与表计摆动的平均值相符合), 此时定子电流将在额定电流左右摆动. 2) 手动断开灭磁开关,退出自动电压调节装置和发电机强行励磁装置. 3) 注意其它正常运行的发电机定子电流和无功功率值是否超出规定,必要时按发电机允许过负荷规定执行. 4) 对励磁系统进行迅速而细致的检查，如属工作励磁机的问题,应迅速启动备用励磁几恢复励磁. 5) 注意厂用分支电压水平,必要时可倒至备用电源接带. 6) 在规定无励磁运行的时间内,仍不能使机组恢复励磁,则应将发电机自系统解列. 大容量发电机的失磁对系统影响很大.所以,一般未经过试验确定以前,发电机不允许无励磁运行. 国产300MW发电机组,装设了欠磁保护和失磁保护装置.为了使保护装置字系统发生振荡时不致误动, 将失磁保护时限整定为1S.发电机失磁时,经过0.5S,欠磁保护动作，发电机由自动励磁切换到手动励磁,备用励磁电源投入运行,如果不是发电机励磁回路故障,发电机仍可拉入同步而恢复正常工作. 如果备用励磁投入运行后,发电机的失磁现象仍未消除,那么经过S,失磁保护动作将发电机自系统解列.
电厂＃2发电机失磁保护动作跳闸事件分析报告1、事件经过 2006年03月27日9:23时，＃2汽轮发电机失磁保护动作跳闸，但在＃1电子间＃2汽机保护屏前未见任何保护动作信号，询问在场的运行人员答复已将保护屏跳闸信号复归。检查动作记录报文，其中有失磁保护动作与TV断线。于是拉开＃1PT刀闸，检查1PT的一次保险和二次接线无开路现象，检查＃2PT二次空开下桩头接线B相松动，将其紧固。因怀疑PT一次保险质量不良，用保险丝与1PT一次保险并联后，推上＃1PT刀闸，重新起励，控制屏上显示励磁为FCR 方式，检查励磁屏上两通道均有PT断线告警，将其复归（在检查PT 回路拉开1PT刀闸时发出），再次起励升压并网成功。 2、原因分析 （1）保护屏内故障报文，因CPUO和CPUE的报文一样，CPUE的时间更接近实际时间，故以CPUE的报文作为分析依据，相关故障报文如下：
09:17:25:306失磁保护动作t1(0.5s) 09:17:26:303失磁保护动作t2(1s) 09:17:28:291主汽门关闭 09:18:48:463发电机3W定子接地TV1断线 09:18:35:541发电机3U0定子接地TV1断线 09:19:00:393发电机逆功率TV1断线 09:19:01:388发电机失磁保护TV1断线 可知故障是因＃2发电机失磁引起失磁保护动作跳开发电机出口开关502，联跳主汽门。综合检查情况，基本可排除PT断线的因素造成，PT断线保护可闭锁，励磁也可切换到手动通道，保护出口前无PT断线信号，TV1断线信号是在发电机开关跳闸甩负荷后发出的，为甩负
荷时系统冲击引起（3W、3U0定子接地同理），现场检查PT也未开路，从失磁保护报文看，保护启动正确，当时检测到的参数已达到动作范围。 （2）造成失磁的原因由于分析素材不足，难以作出准确的判断，但可能是： ①励磁装置自行误动作减磁或灭磁。 ②不排除有人在触摸屏检查时误按“灭磁开关跳闸”按键。（正常时黑屏） 3、暴露问题 （1）保护屏上信号复归过快，不利于故障分析。 （2）运行励磁投切方式无记录。
发电机失磁微机保护的研究 摘要:介绍了现阶段的发电机失磁保护装置、发电机失磁保护的4种主要判据，并针对阻抗Ⅱ段和低电压判据延时较长的不足,提出利用发电机功率变化量作为失磁保护辅助加速判据。还研究了失磁保护方案存在的问题，针对相应的问题提出微机失磁保护新方案，并对新方案进行了介绍。 关键词:失磁保护；失磁保护判据；功率变化量；辅助加速判据；微机失磁保护新方案。 0 引言 中国历年来的发电机失磁故障率都比较高,因而,发电机失磁保护受到广泛重视。近年来,国内在发电机失励磁分析和试验方面做了很多工作,取得了很大的成绩。在失磁保护装置方面也已经开发出了多种型号的装置,其性能基本满足了电力系统的要求。现阶段新型微机失磁保护判据组合及作用结果包括如下四方面的内容：a.失磁保护Ⅰ段:定子阻抗判据、转子电压判据、变励磁转子低电压判据、功率判据和无功反向判据组合。失磁保护Ⅰ段投入,发电机失磁时,0.5 s降出力； b.失磁保护Ⅱ段:系统低电压判据、定子阻抗判据、转子电压判据、变励磁转子低电压判据和无功反向判据组合。失磁保护Ⅱ段投入,发电机失磁时, 系统电压低于整定值,延时0.8 s 动作切发变组主断路器、灭磁断路器、厂用电源断路器及励磁系统各断路器； c.失磁保护Ⅲ段:定子阻抗判据、转子电压判据、变励磁转子低电压判据和无功反向判据组合。失磁保护Ⅲ段保护投入,发电机失磁后,延时1.5 s,动作于“报警”,也可动作于“切换备用励磁”,或者动作于“跳闸”,有3种状态供选择； d.失磁保护Ⅳ段:定子阻抗判据和无功反向判据组合。失磁保护Ⅳ段为长延时段,只判断定子阻抗判据,在减出力、切换备用励磁无效的情况下,5 min动作于“跳闸”。 1 发电机失磁后的基本物理过程及产生的影响 发电机失磁故障是指发电机的励磁突然消失或部分消失。对于失磁的原因有：转子绕组故障、励磁机故障、自动灭磁开关误跳闸、及回路发生故障等。 当发电机完全失去励磁时，励磁电流将逐渐衰减至零。由于发电机的感应电势Ed 随着励磁电流的减小而减小，因此，其励磁转矩也将小于原动机的转矩，因此引起转子加速，使发电机的功角δ增大。当δ超过静态稳定极限角时，发电机与系统失去同步。发电机失磁后
一种失磁保护原理 88 第31卷第22期 2019年11月25日Vol. 31 No. 22 Nov. 25, 2019 同步发电机失磁保护的改进方案 林莉1, 牟道槐1, 孙才新1, 马超2, 成涛3 (1. 重庆大学输配电装备及系统安全与新技术国家重点实验室, 重庆市400044) (2. 重庆市电力公司调度通信中心, 重庆市400014; 3. 重庆市电力公司北碚供电局, 重庆市400700) 摘要:在电力系统继电保护中, 同步发电机失磁保护是最为重要的保护之一。励磁故 障涉及发电 机的大干扰稳定性, 也是一个较为复杂并难以解决的问题。目前所用的励磁保护的动作效果并不理想, 尚需进一步改进。分析了目前所用的3种励磁保护判据存在的不足, 指出这些保护判据或基于小干扰稳定性原理而未考虑发电机动态功角特性的严重变形, 或未考虑发电机完全失磁后的测量阻抗与正常励磁下扰动后的测量阻抗具有较大的公共区间, 从而可能使保护误动或拒动。基于对同步发电机失磁后动态行为的仿真分析, 提出了同步发电机失磁保护的改进方案, 通过直接测量功率角判断同步发电机的失磁故障, 提出了其整定条件和计算方法。仿真计算证明该方案能可靠、快速地反映各种励磁故障, 动作稳定且整定灵活、方便。关键词:同步发电机; 励磁系统; 失磁保护; ; 中图分类号:TM614; TM772 0 引言 磁, , 。统计数据表明, 励磁故障约占发电机总故障的60%以上[122]。因此, 更深入地研究发电机励磁故障特征, 提高发电机励磁保护与控制水平, 对保证机组本身和电力系统的安全稳定具有十分重要的学术意义与工程实用价值。 在电力系统继电保护中, 发电机失磁保护是最为重要、复杂的保护。目前, 以定子回路参数特征为判据的失磁保护通常在阻抗平面上实现, 用机端测量阻抗来反映励磁故障仍是当前同步发电机失磁保护的主流, 具体可反映励磁故障后出现的如下3种状态:①发电
对发电机失磁保护的浅析 摘要：发电机的失磁保护和失步保护对于发电机而言非常重要，一般而言，两种保护的依据都是故障时的阻抗变化轨迹特性，因此两者在某些阻抗区域的动作会有重叠，从而造成失磁保护和失步保护的逻辑运算冲突。本文从发电机失磁保护和失步保护的分析出发，进而探讨了发电机失磁保护和失步保护的冲突，最后提出了两种保护的协调方案。 关键词：失磁保护；失步保护；冲突 目前，大部分的发电机在某种程度上都允许一定的进相运行，选择的是异步圆当作失磁保护的动作阻抗区域；而失步保护所使用的动作阻抗区域则为一种叶形区域。两者的保护依据主要取决于阻抗的变化，而在实际的运用中，对于失磁保护而言，除了受到了阻抗的影响也受到了其他因素的影响，比如转子电压，这个因素同时也是区分失磁故障与失步故障的一个依据。 1发电机失磁现象 发电机失磁[1，2]是指正常运行发电机的励磁电流全部的或部分的消失现象。引起发电机失磁原因有：励磁机故障、自动灭磁开关误跳闸、转子绕组故障、回路发生故障以及误操作、半导体励磁系统中某些元件的损坏等等。失磁是发电机常见故障形式之一，特别是大型发电机组，由于励磁系统环节较多，因而也加了发生失磁的机会。发电机发生失磁以后，励磁电流将逐渐衰减至零，发电机的感应电势Ed随着励磁电流的减小而不断减小，电磁转矩将小于原动机的转矩，因而使转子加速，导致发电机功角增大。当发电机功角超过静稳极限角时，发电机将会与电力系统失去同步。发电机失磁后将从系统中吸取一定的感性无功来供给转子励磁电流，转子会出现转差，在定子绕组中感应电势，定子电流增大，定子电压下降，有功
功率下降，而无功功率反向并不断增大，在转子回路会有差频电流产生，整个系统的电压会下降，某些电源支路也会产生过电流，发电机的各个电气量不断的摆动，严重威胁发电机和整个电力系统的安全稳定运行。 2发电机失磁危害 发电机失磁后，发电机转子和定子磁场间出现了速度差，则在转子回路中感应出差频电流，引起转子局部过热，甚至灼伤，同时发电机受交变异步电磁力矩冲击而发生振动，尤其在重负荷下失磁将发生剧烈振动，直接威胁机组安全运行。此外，发电机从系统吸收无功功率引起系统电压下降，如果系统无功储备不足则可能使系统电压低于允许值，甚至电压崩溃而瓦解系统。 3发电机失磁保护判据 3.1定子侧阻抗判据 定子阻抗判据有静稳边界阻抗判据和异步边界阻抗判据2 种。静稳边界阻抗判据是根据发电机失去静稳时机端阻抗的变化轨迹而设立的，异步边界阻抗判据是根据发电机失磁后转入稳定异步运行时机端阻抗的变化轨迹而设立的，动作时间比较晚。静稳边界阻抗判据和异步边界阻抗判据动作区域都为圆，如图1 所示。 3.2转子低电压判据 转子低电压判据也是根据发电机的静稳边界而设计的，包括等励磁电压判据和变励磁电压判据。等励磁电压判据动作电压值为定值，一般为额定空载励磁电压的80 %。变励磁电压判据的动作电压值随发电机输出的有功功率变化而改变 3.3三相同时低压判据与过功率判据 三相同时低压判据分为主变高压侧三相低压判据和机端三相低压判据。主变高压侧三相低压判据防止发电机失磁故障造成高压母线电压的严重下降，导致系统稳定性破坏，动作电压取
发电机失磁保护的典型配置方案 1 引言 励磁系统是同步发电机的重要组成部分，对电力系统及发电机的稳定运行有十分重要的影响。由于励磁系统相对较为复杂，主要包括励磁功率单元和励磁控制部分，因而励磁故障的发生率在发电机故障中是较高的。加强失磁保护的研究，找到一个合理而成熟可靠的失磁保护配置方案是十分必要的。 由于失磁保护的判据较多，闭锁方式和出口方式也较多，因此失磁保护的配置目前在所有发电机保护中最复杂，种类也最多。据国内一发电机保护的大型生产厂家统计，2000年中，该厂所供的失磁保护配置方案就有20多种。如此之多的配置方案对于现场运行是十分不利的。不仅业主和设计部门难以作出选择，而且整定、调试、运行、培训都变得复杂。这样，现场运行经验和运行业绩不易取得，无法形成一个典型方案以提高设计、整定效率和运行水平，也不利于保护的成熟和完善。从电网运行中反映，失磁保护的误动率较高。 湖北襄樊电厂4台300MW汽轮发电机组，首次在300MW发电机组上采用国产WFB－100微机保护，经过近3年的现场运行，其失磁保护在试运行期间发生过误动作，在采取一定措施后，未再误动。近年来，失磁保护先后经过数次严重故障的考验和进相运行实验，都正确动作。本文将分析该厂失磁保护方案的特点，并以此为典型方案，以供同行借鉴参考。 2 失磁保护的主判据 目前失磁保护使用最多的主判据主要有三种，分别是 1）转子低电压判据，即通过测量励磁电压U fd 是否小于动作值； 2）机端低阻抗判据Z＜； 3）系统低电压U m ＜。三种判据分别反映转子侧、定子侧和系统侧的电气量。 2．1转子低电压判据U fd 早期的整流型和集成电路型保护，采用定励磁电压判据，表达式为： U fd ＜K·U fd0 ， U fd0 为空载励磁电压，K为小于1的常数。 目前的微机保护，多采用变励磁电压判据U fd （P），即在发电机带有功P的工况下，根据静稳极限所需的最低励磁电压，来判别是否已失磁。正常运行情况下（包括进相），励磁电压不 会低于空载励磁电压。U fd （P）判据十分灵敏，能反映出低励的情况，但整定计算相对复杂。因 为U fd 是转子系统的电气量，多为直流，而功率P是定子系统的电气量，为交流量，两者在一个判据进行比较。如果整定不当很容易导致误动作。 在襄樊电厂1＃机试运行期间就因为该判据整定值偏大而误动2次。经检查并结合进相运行 试验数据进行分析发现，整定值K偏大的主要原因是在整定计算中，发电机空载励磁电压U fd0 、 同步电抗X d ，均采用的是设计值，而设计值与实测值有较大的差别［1］。如襄樊电厂1＃机的设计 值U fd0＝160V，X d ＝1．997（标么值），而实测值U fd0 ＝140V，X d ＝1．68（标么值）。由此造成 发电机在无功功率较小或进相运行时，U fd （P）判据落入动作区而误动。这种情况，在全国其他 地区也屡有发生，人们往往因此害怕用此判据。对于水轮机组，由于X d 与X q 的不同，整定计算 就更繁琐一些［2］。 但是勿容置疑的是，该判据灵敏度最高，动作很快。如果掌握好其整定计算方法，在整定 计算上充分考虑空载励磁电压U fd0和同步电抗X d 等参数的影响，或在试运行期间加以实验调整， 不仅可以避免误动作，而且是一个十分有效的判据。能防止事故扩大而被迫停机，特别适用于
发电机运行中失磁对发电机本身的影响 一、发电机的失磁：同步发电机失去直流励磁，称为失磁。发电机失磁后，经过同步振荡进入异步运行状态，发电机在异步运行状态下，以低滑差s与电网并列运行，从系统吸取无功功率建立磁场，向系统输送一定的有功功率，是一种特殊的运行方式。 二、发电机失磁的原因。引起发电机失磁的原因有励磁回路开路，如自动励磁开关误跳闸，励磁调节装置的自动开关误动；转子回路断线，励磁机电枢回路断线，励磁机励磁绕组断线；励磁机或励磁回路元件故障，如励磁装置中元件损坏，励磁调节器故障，转子滑环电刷环火或烧断；转子绕组短路；失磁保护误动和运行人员误操作等。 三、发电机失磁运行的现象。发电机失磁运行有如下现象： 1)中央音响信号动作，“发电机失磁”光字牌亮。 2)转子电流表的指示等于零或接近于零。转子电流表的指示与励磁回路的通断情况及失磁原因有关，若励磁回路开路，转子电流表指示为零；若励磁绕组经灭磁电阻或励磁机电枢绕组闭路，或AVR、励磁机、硅整流装置故障，转子电流表有指示。但由于励磁绕组回路流过的是交流(失磁后，转子绕组感应出转差频率的交流)，故直流电流表有很小的指示值。 3)转子电压表指示异常。在发电机失磁瞬间，转子绕组两端可能产生过电压(励磁回路高电感而致)；若励磁回路开路，则转子电压降至零；若转子绕组两点接地短路，则转子电压指示降低；转子绕组开路，转子电压指示升高。 4)定子电流表指示升高并摆动。升高的原因是由于发电机失磁运行时，既向系统送出一定的有功功率，又要从系统吸收无功功率以建立机内磁场，且吸收的无功功率比原来送出的无功功率要大，使定子电流加大。摆动的原因是因为力矩的交变
220kV线路C相接地故障保护动作跳闸分析报告 一. 故障简述 某220kV线路发生C相接地故障，线路保护IWJ，IIWJ快速动作，跳开C相开关后，重合闸动作，重合于二次故障，保护加速三相跳闸。其中IWJ保护配置是国电南自PSL603GC光纤线路保护，IIWJ保护配置是北京四方CSC103D光纤线路保护。 二. 保护装置及录波器动作情况 综自人员到达现场后，从保护装置和故障录波器中调取报告并打印，下表是220kV线路保护IWJ，IIWJ保护动作报告及故障测距（线路全长45.6km）： 故障发生后，线路保护IWJ PSL603GC接地距离Ｉ段18ms出口，888ms重合闸重合于二次故障，978ms差动保护永跳出口，在987ms收对侧远传开入信号。同时，线路保护IIWJ保护CSC103D分相差动14ms出口，893ms重合闸重合于故
障，1001ms阻抗II段加速出口。 下图是故障录波器所录本间隔波形图的截屏图。从录波器的波形图可以看出，无论是第一次故障，还是第二次故障，交流采样波形具有以下3个特点： （1）故障时C相电流突然增大，且无衰减现象，可以排除C相振荡的可能。 （2）故障时存在零序电流，且波形与C相一致，说明A，B两相无故障电流 （3）故障时C相电压突然减小，且无衰减现象。 由此，根据电力系统故障计算理论，可以断定两次故障均为单相接地故障，特殊相为C相。
第一次故障时，PSL603GC接地阻抗I段测距阻抗为0.079+j0.206Ω, CSC103D光纤差动保护计算差动电流ID=70.50A，制动电流为IB=38.00A，下图为PSL603GC接地阻抗I段和CSC103D差动保护动作特性图，图中红色曲线圈住部分为动作区，红点为动作点，从动作特性图上可以看到，动作点均在动作区内，保护正确动作，且阻抗保护特性图显示动作点距原点很近，证明故障点距保护安装点很近，与故障测距结果相符。 随后，两套保护重合闸均在89ms启动， PSL603GC在888 ms重合闸出口，延时799ms；CSC103D为893 ms，延时805ms；定值单上两套保护单相重合闸长延时和短延时均为0.8s，实际延时符合定值设置，正确动作。 在保护加速跳闸过程中，通过故障录波图和保护报文的比较，证明保护动作正确。 三. 若干问题的说明 （1）重合闸动作开关量变位后，CSC103D发沟通三跳开出，其作用在本套保护重合闸出口后，通过外回路使另一套保护重合闸放电，以免断路器再次重合在故障上，因此动作为正确动作。 （2）二次故障时，A，B相在C相断路器未合上前出现幅值不大的故障电流，可能的原因是，在重合过程中，对侧断路器先合上，由于二次故障已经存在，于是通过对侧变电站母线或三相线路间的相间电容或对地电容，故障电流在A，B
发电机保护1 对于发电机可能发生的故障和不正常工作状态,应根据发电机的容量有选择地装设以下保护。 (1)纵联差动保护:为定子绕组及其引出线的相间短路保护。 (2)横联差动保护:为定子绕组一相匝间短路保护。只有当一相定子绕组有两个及以上并联分支而构成两个或三个中性点引出端时,才装设该种保护。 (3)单相接地保护:为发电机定子绕组的单相接地保护。 (4)励磁回路接地保护:为励磁回路的接地故障保护。 (5)低励、失磁保护:为防止大型发电机低励(励磁电流低于静稳极限所对应的励磁电流)或失去励磁(励磁电流为零)后,从系统中吸收大量无功功率而对系统产生不利影响,100MW及以上容量的发电机都装设这种保护。 (6)过负荷保护:发电机长时间超过额定负荷运行时作用于信号的保护。中小型发电机只装设定子过负荷保护;大型发电机应分别装设定子过负荷和励磁绕组过负荷保护。 (7)定子绕组过电流保护:当发电机纵差保护范围外发生短路,而短路元件的保护或断路器拒绝动作,这种保护作为外部短路的后备,也兼作纵差保护的后备保护。 (8)定子绕组过电压保护:用于防止突然甩去全部负荷后引起定子绕组过电压,水轮发电机和大型汽轮发电机都装设过电压保护,中小型汽轮发电机通常不装设过电压保护。 (9)负序电流保护:电力系统发生不对称短路或者三相负荷不对称(如电气机车、电弧炉等单相负荷的比重太大)时,会使转子端部、护环内表面等电流密度很大的部位过热,造成转子的局部灼伤,因此应装设负序电流保护。 (10)失步保护:反应大型发电机与系统振荡过程的失步保护。 (11)逆功率保护:当汽轮机主汽门误关闭,或机炉保护动作关闭主汽门而发电机出口断路器未跳闸时,从电力系统吸收有功功率而造成汽轮机事故,故大型机组要装设用逆功率继电器构成的逆功率保护,用于保护汽轮机。 发电机保护简介 1、发电机失磁保护 失磁保护作为发电机励磁电流异常下降或完全消失的失磁故障保护。由整定值自动随有功功率变化的励磁低电压Ufd(P)、系统低电压、静稳阻抗、TV断线等判据构成，分别动作于发信号和解列灭磁。励磁低电压Ufd(P)判据和静稳阻抗判据均与静稳边界有关，可检测发电机是否因失磁而失去静态稳定。静稳阻抗判据在失磁后静稳边界时动作。TV断线判据在满足以下两个条件中任一条件：│Ua+Ub+Uc－3U0│≥Uset(电压门坎)或三相电压均低于8V，且0.1A 安全管理编号：YTO-FS-PD654 发电机失磁跳闸原因分析及防止对策 通用版 In The Production, The Safety And Health Of Workers, The Production And Labor Process And The Various Measures T aken And All Activities Engaged In The Management, So That The Normal Production Activities. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards 发电机失磁跳闸原因分析及防止对 策通用版 使用提示：本安全管理文件可用于在生产中，对保障劳动者的安全健康和生产、劳动过程的正常进行而采取的各种措施和从事的一切活动实施管理，包含对生产、财物、环境的保护，最终使生产活动正常进行。文件下载后可定制修改，请根据实际需要进行调整和使用。 〔摘要〕叙述了大武口发电厂相继投入运行的JLQ-500-3000型交流励磁机(主励磁机)、YJL-100-3000交流永磁机(付励磁机)和GLT-S型励磁调节器，在运行期间，其发电机低励磁失磁保护先后动作跳闸了11次，严重危及西北电网及宁夏电网的稳定运行的情况，分析了失磁保护动作的原因，制定了相应的防止对策。 1 发电机失磁跳闸的典型事例 (1) 1987年9月14日19:23，发现3号机主励磁机炭刷冒火，电气运行值班人员在处理过程中，由于维护经验不足，调整电刷弹簧压力时将正、负极同时提起，使运行中的发电机励磁电流中断，造成失磁保护动作，3号机出口208开关跳闸。 (2) 1987年11月28日，全厂2，3，4号机组运行，1号机组停运，总负荷280 MW，4号机组带80 MW 负荷运行。8:15，4号机励磁系统各表计指示摆动，随之出现“励磁异常”、“强励限制”、“保护动作”等光字。4 神二电厂6月18日#1机组因#11引风机失速，锅炉“炉膛压力＞＋500Pa延时25秒” 主保护动作机组跳闸分析报告 一、机组情况介绍： 机组额定容量500MW，锅炉为亚临界、一次中间再热、前后墙对冲燃烧，塔式布置，锅炉最大蒸发量为1650T/H，主汽压力为17.46Mpa，主再热汽温均为540℃，为斯洛伐克托尔马其锅炉厂制造，于1992年投产。配置有6套正压直吹式制粉系统，磨煤机为MPS-245中速磨，引风机为双动叶轴流式风机，送风机为变频轴流式风机，一次风机为变频离心式风机；采用四分仓容克式回转式空气预热器，设计烟气侧差压为1100Pa；采用电袋除尘器，设计烟气差压为1200Pa；采用石灰石湿法脱硫，配有四台浆液循环泵。 二、事件发生前机组运行方式及烟风燃烧系统参数： 1、运行方式： #1机组负荷499MW，汽泵运行，#11、#12、#13、#14、#15磨运行，#11、#13、#14脱硫浆液循环泵运行，#11、#12电泵、#16磨、#12脱硫浆液循环泵备用，炉膛负压自动、送风自动投入，AGC投入。 2、烟风燃烧系统运行参数情况： 炉膛负压：-45Pa #11/#12引风机动叶开度：84%/79%;#11/#12引风机 电流：558A/645A #11引风机入口/出口压力：-5107/3695Pa;#12引风机入口/出口压力：-5303/3619Pa 除尘器布袋差压：1750Pa左右 原烟气S02含量：4600mg/Nm3，净烟气S02含量：27mg/Nm3 燃煤：收到基低位发热量14.78MJ/kg（3535千卡/千克），空气干燥基灰分43.65%。 三、事件发生过程： 19:29:50 因原烟气含硫量高4600mg/Nm3，为防止脱硫出口SO2超标，启#12浆液循环泵 19:30:29 炉膛压力达+200Pa报警 19:30:33 炉膛压力达+500Pa 19:30:58 值班员进行降负荷（在AGC方式下限制负荷高限值由500MW至450MW） 19:30:58 “炉膛压力超限”（炉膛压力+500Pa，延时25S）保护发出，锅炉灭火，汽机掉闸，发电机逆功率解列。 注：炉膛压力超限保护设置情况：（1）+500Pa或-400Pa,延时25秒（捷克锅炉设计要求）；（2）+1700Pa或-1500Pa 延时0秒。 三、数据分析 1、事件发生后查相关参数趋势： 发电机失磁保护的整定计算 目前，国内生产及应用的微机型失磁保护的类型主要有两类，一类是机端测量阻抗＋转子低电压型；另一类是发电机逆无功＋定子过电流型。 一、机端测量阻抗＋转子低电压型失磁保护的整定计算 该型失磁保护用于判断发电机失磁或励磁降低到不允许的程度的判据主要有机端测量阻抗元件及转子低电压元件，失磁的危害判别元件只有系统低电压元件。此外，为提高失磁保护动作可靠性（例如，躲系统振荡），还设置有时间元件。 对于该型失磁保护的整定，主要是对机端测量阻抗元件、转子低电压元件、系统低电压元件及时间元件的整定。 1、机端测量阻抗元件的整定 （1）失磁保护阻抗元件动作特性的类别。 截至目前，国内采用的失磁保护阻抗元件在阻抗复平面上动作特性的类型主要有：异步边界阻抗圆、静稳边界阻抗圆及通过坐标原点的下抛阻抗圆。圆内为动作区。 2、动作阻抗圆的选择及整定 理论分析及运行实践表明：发电机失磁后，机端测量阻抗的变化轨迹，与发电机的结构、发电机所带有功功率及系统的联系阻抗均有关。 运行实践表明：按静稳边界构成的动作阻抗圆，在运行中容易误动。目前国内运行的阻抗型失磁保护，多数采用异步边界阻抗圆、下抛阻抗圆。 在确定阻抗元件的整定值时，应首先了解发电机在系统的位置，与系统的联系阻抗及常见的运行工况等。 动作阻抗圆的整定阻抗一般按下式确定： XA=-0.5X’d(或XA=0) XB=-1.2Xd XA、XB分别为异步边界阻抗圆的整定电抗。 Xd为发电机的同步电抗 X’d发电机的暂态电抗 另外，对于与系统联系阻抗较大的大型水轮发电机，动作阻抗圆应适当增大；而对于与系统联系阻抗较小的大型汽轮发电机，动作阻抗圆可适当的减小。对于经常进相运行的发电机，应保证在发电机进相功率较大时（但未失步），机端测量轨迹不会进入动作阻抗圆内。 另外，若阻抗元件采用静稳边界阻抗圆，则必须由转子低电压元件进行闭锁。此时，动作阻抗XA、XB可按下式决定 XA=XC XB=-Xd 目前，国内生产及应用的微机型保护装置，阻抗型失磁保护的转子低电压元件多采用其动作电压随发电机有功功率的增大而增大的UL-P元件。 对转子低电压元件的整定，实际上是对Ufd0（最小转子动作电压）及K=tga的整定。此外，对于水轮发电机，还需要决定曲线的拐点（即确定反应功率）。 （1）最小转子动作电压Ufd0的整定。 Ufd0＝（0.8～0.9）Ufdx Ufdx：发电机空载时的动作电压 （2）特性曲线斜率K=tga的整定。 K=(Xall*Ufdx)/S发电机失磁跳闸原因分析及防止对策通用版
