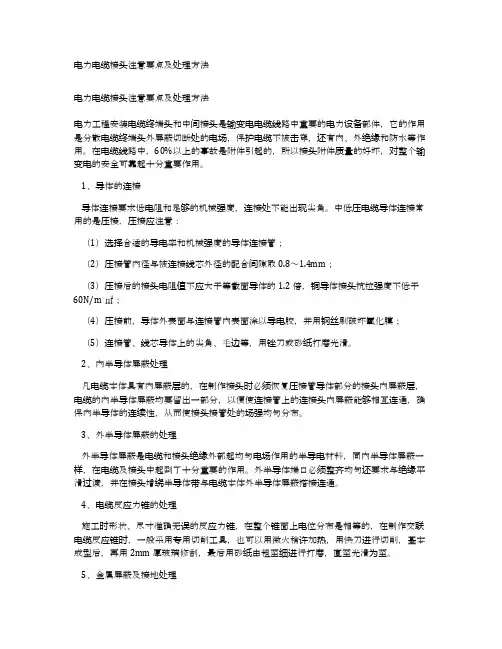

【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！电力施工中安装电线电缆接头注意要点及处理方法

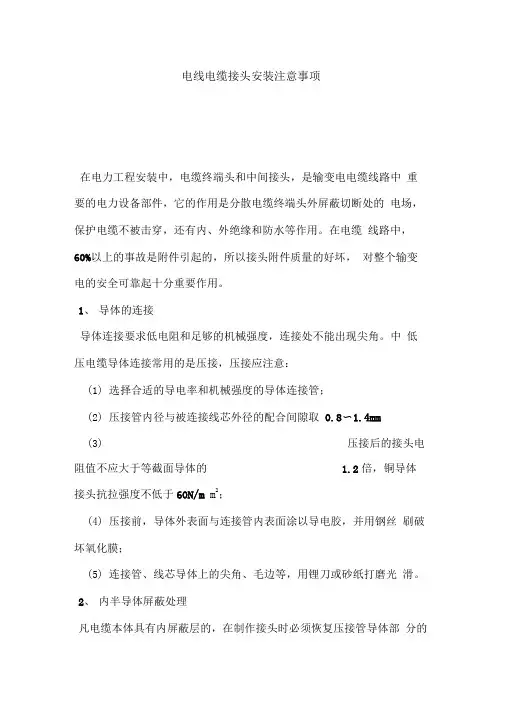

在电力工程安装中，电缆终端头和中间接头，是输变电电缆
线路中重要的电力设备部件，它的作用是分散电缆终端头外
屏蔽切断处的电场，保护电缆不被击穿，还有内、外绝缘和
防水等作用。在电缆线路中，60％以上的事故是附件引起的，所以接头附件质量的好坏，对整个输变电的安全可靠起十分
重要作用。
1、导体的连接
导体连接要求低电阻和足够的机械强度，连接处不能出现尖角。中低压电缆导体连接常用的是压接，压接应注意：
(1)选择合适的导电率和机械强度的导体连接管；
(2)压接管内径与被连接线芯外径的配合间隙取0.8～
1.4mm ；
(3)压接后的接头电阻值不应大于等截面导体的 1.2倍，铜导体接头抗拉强度不低于60N/mm2；
(4)压接前，导体外表面与连接管内表面涂以导电胶，并用
钢丝刷破坏氧化膜；
(5)连接管、线芯导体上的尖角、毛边等，用锉刀或砂纸打
磨光滑。
