加气混凝土砌块操作规程
加气混凝土砌块概述
蒸压加气混凝土砌块是以水泥、石灰、砂、粉煤灰、铝粉等为原料，经磨细、计量配料、搅拌浇注、发气膨胀、蒸压养护、静停切割、成品贮存等工序制造而成的具有质轻、高强、耐久、保温、隔音、防火、抗渗、锚固性能好轻质混凝土砌块。适用于建筑工程中内、外墙体的砌筑。
根据配料的不同，又可分为：水泥----石灰----粉煤灰加气砼；水泥----石灰----灰砂加气砼；水泥----石灰----（粉煤灰+砂）混合型加气砼。灰砂加气块性能相对要好，市场上主要是混合型加气砼。在材料的选择上，建议优先采用混合型加气砼砌块及灰砂加气砼砌块，慎用粉煤灰加气砼砌块。
1适用范围
本技术要求适用于万科深圳区域所有加气混凝土材料供货招投标及砌体工程现场施工指导。
2依据
2.1除另有注明外，本工程须符合设计、图纸和相关国家、地方及行业标准，
主要包括但不限于：
2.1.1《工程建设标准强制性条文》2002年版
2.1.2《建筑工程施工质量验收统一标准》（GB50300-2001）
2.1.3《建筑装饰装修工程施工及验收规范》（GB50210-2001）
2.1.4《住宅装饰装修工程施工规范》（GB50327-2001）
2.1.5《蒸压加气混凝土砌块》（GB/T11968-1997）GB/T11968
2.1.6《砌体工程施工质量验收规范》（GB/T50203-2002）
2.1.7《放射性标准》（GB6566-2001）
2.1.8《民用建筑工程室内环境污染控制规范》（GB 50325一2001）
2.1.9《加气混凝土性能试验方法》（GB/T 11969～11975－1997）
2.1.10广东省安装工程施工技术操作规程
2.1.11结构要求及装饰要求详附件图纸
2.1.12深圳市标准《非承重砌体与饰面工程施工及验收规范》（SJG13—2004）
2.1.13深圳市标准《非承重砌块墙体设计规范》（SJG13—2004）
2.2若承包商对以下要求有任何疑义，应立即向万科地产提出，由万科地产
做最终决定，否则视为接受。
3加气混凝土砌块材料选择
3.1采用混合型加气砼砌块及灰砂加气砼砌块，慎用粉煤灰加气砼砌块。
3.2材料规格及技术指标要求：
3.2.1外墙及分户墙：主要规格600×200×200（长×宽×高），立方体抗压强度
≥5.0MPa，内墙用≥5.0MPa。干体积密度为7 KN/M3。
3.2.2其余内隔墙: 主要尺寸为600×100×200，立方体抗压强度≥5.0MPa。，
干体积密度为7 KN/M3。
3.2.3干燥收缩值：≤0.50mm/m。
3.2.4材料等级：合格品。
4加气砼砌块的使用范围
4.1加气混凝土砌块适用于各类建筑地面（±0.00）以上的内外墙和地面以下
的内隔墙（有特殊要求的墙体除外），但如不采取有效的防护措施，不得在以下部位使用：
4.1.1建筑物±0.00以下（地下室的非承重内隔墙除外）部位。
4.1.2长期浸水或经常干湿交替的部位。
4.1.3受化学侵蚀的环境，如强酸、强碱或高浓度二氧化碳等的环境。
4.1.4砌块表面经常处于80℃以上的高温环境。
4.1.5屋面女儿墙。
5加气砼砌块砌筑及抹灰砂浆要求
5.1砌筑砂浆:(1)外墙：不低于M5.0的水泥砂浆；（2）内墙：不低于M5.0的
水泥砂浆。砌筑必须采用专用砌筑砂浆（掺加CL30专用添加剂，配比为CL30：水＝1：200）。砌筑砂浆粘结力不低于0.2Mpa；
5.2抹灰砂浆：
A（推荐做法）内外墙抹灰砂浆，15mm厚1：4（重量比）CL30水泥砂浆；外墙及厨卫间抹灰砂浆还应掺加0.9公斤杜拉纤维/立方米砂浆或1.0公斤福丝达纤维（12－19mm）/立方米砂浆，取消防水粉。CL30专用添加剂，配比为CL30：
加气混凝土砌块建筑施工规范 加气混凝土砌块在施工过程要注意一定的规范标准，施工细节要有一定要求，加气混凝土砌块被广泛用到各种建筑行业，是施工过程中为防止混凝土发生裂缝发生，要注意以下内容： (1)建筑过程中往往需要不同材质的材料，最常见的就是混凝土砌块和钢筋，钢筋在使用过程中往往形成一些填充的物料，这样轻质加气混凝土砌块与钢筋混凝土砌块属不同材质的材料，由于物理性能差异引起的墙体裂缝不可避免，但如果规范施工，精选材料还是可以将裂缝减少到最低程度。 (2)粉煤灰加气混凝土砌块在堆砌时候要尽量减小灰缝厚度，砌至梁、板底应留不小于30mm的空隙，空隙填充应在砌筑后7d以上进行。填充材料宜用细石混凝土（砂浆收缩比混凝土大）填充密实，或用侧砖或立砖斜砌顶紧。
(3)砌块在制造过程中因为内部张力和外部压力，容易产生砌块裂纹，这个是属于自身砌块裂纹，往往被证明为不合格品，同样在混凝土砌块使用过程中，或许用的时候没有裂纹但是经水浇注，又产生收缩这样裂纹就产生了。所示在要施工时加气混凝土砌块的含水率要控制在15%以下，
砌块砌筑前48h浇水湿润，砌筑面要达到饱和面干状态。 (4)砌块搭接尺寸按标准控制，不得使用破损砌块，不得用瓦刀等断切砌块，应用专用工具切割，应使用同一批号的混凝土砌块砌筑同一面墙体。当砌块墙体长度大于5m时应加构造柱、拉结筋，高度大于4m时加圈梁，墙体与梁、板、柱结合处加钢丝网片。蒸压加气混凝土砌块砌体的水平灰缝厚度及竖向灰缝宽度分别宜为15mm 和20mm。 (5)砌筑前应根据墙面尺寸设计砌块排列图，同时要考虑砌块上下搭接错缝，要求搭接长度不小于块体长度的1/3，并且不小于150mm。当某些部位搭接无法满足要求时，可在水平灰缝中设置2根φ6的钢筋或φ4的钢筋网片加强，长度不小500mm。 (6)蒸压加气混凝土砌块砌体和轻骨料混凝土小型空心砌块砌体不应与其他块材 混砌。***（解释）加气混凝土砌块砌体和轻骨料混凝土小砌块砌体的干缩较大，为防止或控制砌体干缩裂缝的产生，做出“不应混砌”的规定。但对于因构造需要的墙底部、墙顶部、局部门、窗洞口处，可酌情采用其他块材补砌。 (7)用轻骨料混凝土小型空心砌块或蒸压加气混凝土砌块砌筑墙体时，墙底部应 砌烧结普通砖或多孔砖，或普通混凝土小型空心砌块，或现浇混凝土坎台等，其高
加气混凝土生产技术实用讲义 由《加气混凝土》编辑部编辑的《加气混凝土生产实用讲义》出版已四年了，讲义对于加气混凝土企业培训职工，指导生产，提高技术，促进等方面都起到了积极的作用，受到了广大职工、工程技术人员和人员的欢迎。 近年来，加气混凝土行业发展较快，新增企业100余家，全国已发展到300多家，总的趋势朝着大规模，机械化和自动化方向发展，中国加气混凝土协会决定重印《加气混凝土生产技术实用讲义》。在保持原版结构和内容的基础上，对近年出现的加气混凝土新技术、新品种、新经验作了简要介绍，增录了与生产关系密切的有关原材料、生产工艺试验方法和企业关注的材料，为广大加气混凝土工作者，尤其是刚刚从事加气混凝土工作的经营管理者、一线职工提供了在生产实践中发现问题、解决问题和研究问题的思路与方法，进一步规范和统一检测方法，使我们企业的经验和成果更便于交流与推广，促进加气混凝土行业的发展。 我国加气混凝土企业的原材料差异较大，工艺技术路线不尽相同，规模和技术相关悬殊，决定了实际经验在指导生产过程中的重要性，但不深入研究加气混凝土的理论，难免会拘泥于已有的经验，限制我们生产和管理水平的提高，愿再版的《加气混凝土生产技术实用讲义》能给大家以启迪和帮助，同时希望广大读者指出其中的问题和不足，以便于今后修改。 中国加气混凝土协会 二00三年八月
前言 随着加气混凝土工业的发展，我国先后出版了两套加气混凝土工业技术书刊。第一套是出版于1982年的《加气混凝土生产技术》（崔可浩、杨伟明、陶有生编）；第二套是出版于1990年的《加气混凝土工业丛书》（崔可浩、吴庵敖主编）。全套丛书共分三册：即《加气混凝土生产工艺》（张继能、顾同曾编）；《加气混凝土生产机械设备》（应驹、宫润梧主编）及《加气混凝土工厂管理》（王声援、姜炳年编）。以上两套技术书刊，对于加气混凝土行业培训技术人才、指导生产都起到了极大的作用。 近几年加气混凝土工业发展极为迅速，生产厂家已由1991年的85家发展到目前的180余家。生产企业尤其是新建企业的管理人员、技术人员及生产一线职工，急需一套能够迅速了解和掌握加气混凝土生产技术的实用培训讲义。《加气混凝土》编辑部，对已出版的两套书划进行简化、归纳、编辑。简略了一些理论叙述，吸收了国内外的最新科研成果和企业的实践经验，对加气混凝土生产工艺、原材料及主要设备，进行了通俗简要的介绍。并提出了主要的工艺控制点及常见的质量问题和解决方法，旨在为加气混凝土工业的发展，略飞微薄之力。本书由姜勇主编，邵英纯校阅，望广大读者提出宝贵意见，以便修改。本书在编写过程中得到谢尧生、吴九成先生的指导和帮助，在此一并致谢。 由于编写水平有限，不妥之处，望批评指正。 《加气混凝土》编辑部 一九九九年元月
蒸压加气混凝土砌块配合比与生产配方 一配合比基本概念 1 钙硅比 如前所述，加气混凝土之因此可以具备一定强度，其主线因素是由于加气混凝土基本构成材料中钙质材料和硅质材料在蒸压养护条件下互相作用，氧化钙与二氧化硅之间进行水热合成反映产生新水化产物成果。因而，为了获得必要水化产物(涉及质量和数量)，必要使原材料中氧化钙（CaO）与二氧化硅（SiO2）成分之间维持一定比例，使其可以进行充分有效反映，从而达到使加气混凝土获得强度目。咱们把加气混凝土原材料中氧化钙与二氧化硅之间这种比例关系，称为加气混凝土钙硅比。它是加气混凝土构成材料中CaO与SiO2总和摩尔数比，称为钙硅比，写成C/S。 加气混凝土不同于水泥等其他硅酸盐材料，其强度还涉及气孔形状和构造，而良好气孔与构造又有懒于料浆发气膨胀过程。因而，对某一品种加气混凝土和一定材料，生产工艺来说，C/S有一种最佳值和最佳范畴。 从国内重要三种加气混凝土品种来看，水泥－矿渣－砂加气混凝土C/S在0.54左右；水泥－石灰－粉煤灰加气混凝土C/S在0.8左右；而水泥－石灰－砂加气混凝土C/S约在0.7～0.8之间。 加气混凝土钙硅比不同于溶液中摩尔比，更不等于水化硅酸钙碱度。因而，不能机械地把钙硅比与水化产物构成和性能等同起来。 2 水料比 水在加气混凝土生产中是很重要，它既是发气反映和水热合成反映参加组分，又是使各物料均匀混合和进行各种化学反映必要介质，水量多少直接关系到加气混凝土生产过程好坏。 衡量配方中用水量多少，惯用水料比这个概念。水料比指料浆中总含水量与加气混凝土干物料总和之比。 水料比＝总用水量／基本构成材料干重量 水料比不但为了满足化学反映需要，更重要是为了满足浇注成型需要。恰当水料比可以使料浆具备适当流动性。为发气膨胀提供必要条件；恰当水料比可以使料浆保持适当极限剪
蒸压加气混凝土砌块尺寸、规格 1主题内容与适用范围。 本标准规定了蒸压加气混凝土砌块的产品分类、技术要求、试验方法、检验规则和产品质量说明书、堆放和运输。 本标准适用于作民用与工业建筑物墙体和绝热使用的蒸压加气混凝土砌块（以下简称砌块）。 来源：郑州德亿重工机器制造有限公司 性质：加气混凝土砌块设备、全自动液压砖机等墙材设备生产高新技术企业。 2引用标准 GB5348砖和砌块名词术语 GB11969加气混凝土性能试验方法总则 GB11970加气混凝土容重、含水率和吸水率试验方法 GB11971加气混凝土力学性能试验方法 GB11972加气混凝士干燥收缩试验方法 GB11973加气混凝土抗冻性试验方法 3产品分类 3．1砌块一般规格的公称尺寸有两个系列，单位为mm： a．长度：600。 高度：200，250，300。 宽度：75，100，125，150，175，200，250……（以25递增）。 b．长度：600。 高度：240，300。 宽度：60，120，180，240……（以60递增）。 其他规格可由购货单位与生产厂协商确定。 3．2砌块按抗压强度和容重分级 强度级别有：10，25，35，50，75级。 容重级别有：03，04，05，06，07，08级。 3．3蒸压加气混凝土砌块按尺寸偏差、容重分为：优等品（A）、一等品（B）、合格品（C）三等。 5．4砌块产品标记示例 砌块按名称、强度、容重、长度、高度、宽度和等级顺序进行标记。 例如强度级别为10，容重级别为03，长度为600mm，高度为200mm，宽度为100mm， 优等品的蒸压加气混凝土砌块： 加气块10－03－600×200×100－A GB11968－89 4技术要求 4．1砌块的尺寸偏差和外观应符合表1的规定。
蒸压灰砂砖工艺流程 蒸压灰砂砖工艺流程的优点： 高温高压蒸养砖全自动化标准化生产； 可生成标砖、粉煤灰砖、灰砂砖等系列加气混凝土产品 蒸压灰砂砖工艺流程的介绍： 蒸养灰砂砖设备的生产工艺 (1)原料的处理块状的生石灰在与砂子混合配料前必须经过破碎、粉磨达到生产工艺要求的细度.一般大块的生石灰常用鄂式破碎机进行破碎.经破碎的石灰还需进行粉磨.一般采用球磨机对石灰进行粉磨. (2)混合料的配合比设计 ①灰砂砖混合料配合比应满足以下要求 a.物理力学性能,特别是抗压强度的要求.一般抗压强度要求在10Mpa以上，并且还要满足抗冻、碳化、耐酸碱、耐火、收缩等性能的要求。 b.满足砖坯成型时，对混合料塑性的要求。 c.配合比要尽量降低成本，提高经济效益。 ②配合比的设计计算砂：石灰=89：11 (3)混合料的制备混合料的制备是将按配合比要求计量的生石灰、砂在强制式搅拌机中加入6﹪～9﹪的水进行第一次搅拌，经一次搅拌的拌和物投入消化仓中消化2～3h,然后进行第二次搅拌即可.也就是说混合料的制备主要包括一次搅拌、消化、二次搅拌几个过程. 拌和物一次搅拌的目的是使拌和物各组分相互分散，增加接触面积，使物料均匀混合，并加强化学吸附作用。再者，通过搅拌可使水膜包裹住固相颗粒的表面，使水均匀分布于搅拌物中，使石灰能更充分地消化，增加拌和物的和易性，改善塑性，提高成型性能和制品的物理性能。一般搅拌时间控制在1.8min左右，为使石灰充分消化，在严寒季节，可使用加热搅拌，即在搅拌的同时通入蒸汽价压，需要注意的是，要注意扣除由蒸汽冷凝的这部分水量以免在配合比中的水分偏多。 拌和物的消化主要是指石灰的消化，也就是将生石灰变成熟石灰的过程。消化一般采用钢仓或混凝土仓，采用间歇式消化时，一般控制在2～3h.若采用地面堆积消化，由于散热较快，消化时间较长，一般需要8h以上。为了提高产量，往往必须缩短生产周期，一般可采用提高混合料的温度、提高生石灰的细度和适当掺加外加剂的方法，加快石灰的消化速度，以改善成型后砖坯的性能。 经过消化(或称陈化)的混合料在成型前，还须进行第二次加水搅拌，其目的是：一方面消化之后部分水分蒸发，使拌和料含水率降低3.5%左右，为了便于成型，必须进行二次加水搅拌；另一方面，二次搅拌可把结块的物料打散，使物料更均匀、塑性更好，有利于成型和提高制品性能。 (4)砖坯成型砖坯的质量要求：一是要有完整的外形规格，棱角整齐、表面光洁；二是不允许有分层裂纹、断裂、弯曲、飞边等缺陷；三是成型后的砖坯体积密度应控制在1800～2100kg/m3的范围内，单块砖坯质量应控制在2700～3100g.

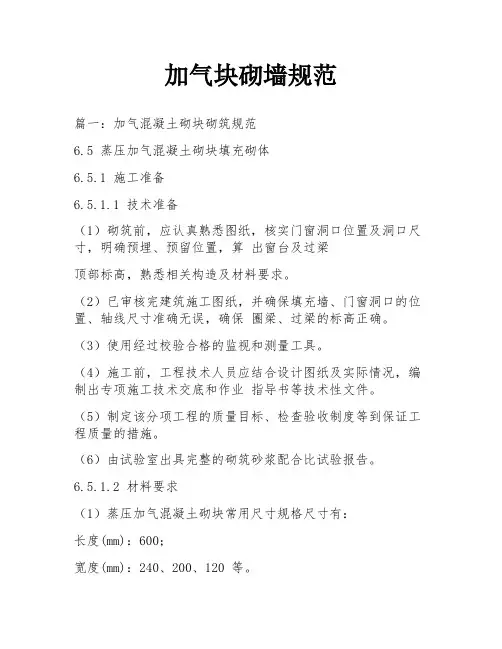

6.5 蒸压加气混凝土砌块填充砌体 6.5.1施工准备 6.5.1.1技术准备 （1）砌筑前，应认真熟悉图纸，核实门窗洞口位置及洞口尺寸，明确预埋、预留位置，算出窗台及过梁顶部标高，熟悉相关构造及材料要求。 （2）已审核完建筑施工图纸，并确保填充墙、门窗洞口的位置、轴线尺寸准确无误，确保圈梁、过梁的标高正确。 （3）使用经过校验合格的监视和测量工具。 （4）施工前，工程技术人员应结合设计图纸及实际情况，编制出专项施工技术交底和作业指导书等技术性文件。 （5）制定该分项工程的质量目标、检查验收制度等到保证工程质量的措施。 （6）由试验室出具完整的砌筑砂浆配合比试验报告。 6.5.1.2材料要求 （1）蒸压加气混凝土砌块常用尺寸规格尺寸有： 长度（mm）：600； 宽度（mm）：240、200、120 等。 高度（mm）：300、250、200 等。其规格尺寸比较灵活，根据设计要求，可根据需 要选用或加工。 （2）蒸压加气混凝土砌块干密度等级别见表6.5.1.2-1 。 （3）蒸压加气混凝土砌块的外观质量可分为优等品、一等品、合格品，其外观质量要求如表 6.5.1.2-2 所示。 （4）蒸压加气混凝土砌块干密度为300～800kg ／m3，选择砌块时必须具有出场合格证，其 强度等级及干表观密度必须符合设计要求及施工规范的规定。 （ 5 ）蒸压加气混凝土砌块应符合《建筑材料放射性核素限量》（GB 6566-2001 ）的规定。 （6）施工用水泥采用强度等级为22.5 级或32.5 级的普通硅酸盐水泥或矿渣硅酸盐水泥，需 新鲜、无结块。 （7）施工期用砂宜采用中砂，砂中泥土含量不应超过5％，并过5mm 的密目网筛。 6.5.1.3主要机具 （1）机械：塔式起重机、卷扬机、井架、切割机、砂浆搅拌机等。 （2）工具：瓦刀、夹具、手锯、小推车、灰斗、灰铁锹、小撬棍、小木锤、线锤、皮数杆等。 6.5.1.4作业条件 （1）砌筑前，将楼、地面基层水泥浮浆及施工垃圾清理干净。 （2）弹出楼层轴线及墙身边线，经复核，办理相关手续。 （3）根据标高控线及窗台、窗顶标高，预排出砖砌块的皮数线，皮数线可划在框架柱上，并标明拉结筋、圈梁、过梁、墙梁的尺寸、标高，皮数线经技术质检部门复核，办理相关手续。 （ 4 ）根据最下面第一皮砖的标高，拉通线检查，如水平灰缝厚度超过20mm，先用C15
加气混凝土砌块现场施工 做法与要求 1、加气砼现场堆放要求： （1）、地面平铺木板架空，架空高度﹥10CM，避免地面水侵蚀； （2）、加气砼上面用雨布覆盖，防止雨淋。 2、预留门窗洞口净空尺寸必须考虑抹灰层厚度，洞口完成面净空必须符合图纸设计要求，尤其要注意洞口在砌筑前要放水平垂直竖向线，以避免洞口砌筑完后洞口尺寸满足要求但相对于同层水平及同单元竖向偏位而无法达到门窗安装要求。
3、厨、卫周边墙体跟部现浇200mm高C20细石混凝土脚坎。（宽同墙厚）。墙体根部有冷热水管穿过时按下图施工： 4、加气混凝土砌块不能直接在楼板上砌筑，其下至少砌筑3皮灰砂砖。
5、砌块与砼柱、墙不同材料连接处应预埋拉结筋2φ6@600并伸入墙内1000与砌体拉接。拉结筋必须展平拉直砌入水平灰缝中。 6、外墙灰砂砖和内隔墙加气混凝土砌块之间的咬合，接槎必须采用灰砂砖凸槎，加气混凝土砌块不能深入外墙咬合。咬槎必须大于加气块的三分之一，也就是二十公分。
7、当内外墙体超过5.0米长度时，墙内应按结构图说明要求设置构造柱（位置宜设在门窗洞口处）。构造柱与墙体连接处砌成马牙搓并留设2Φ6@600拉结钢筋，构造柱须先砌墙后浇筑。构造柱的位置详见图纸，如需另外增加构造柱，详见甲方指令单或设计通知。当两房门共用一门垛时，此门垛（200宽）宜采用灰砂砖嵌砌。
8、内外墙丁字相交处，应设拉结筋2φ6@600并伸入内墙内1000锚固。 9、临时施工洞口两边必须留马牙槎，并须沿洞口两侧高度设置2φ6@600长1000拉结钢筋。洞口顶设钢筋砼过梁。用M7.5砂浆强度填砌施工洞口。洞口周边抹灰前钉钢丝网，做隐蔽验收。 10、砌体墙顶用斜顶砖补砌挤紧，砂浆饱满，砌到接近上层梁、板底约300mm，砌筑时间间隔至少为7天。
1、主要内容与适用范围 本标准规定了蒸压加气混凝土砌块的产品分类、技术要求、试验方法、检验规则和产品质量说明书、堆放和运输。 本标准适用于作民用与工业建筑物墙体和绝热使用的蒸压加气混凝土砌块（以下简称砌块）。 2、产品分类 2.1规格 砌块的规格尺寸见表1 表1 砌块的规格尺寸单位为毫 米 2.2砌块按强度和干密度分级 强度等级有：A1.0，A2.0，A2.5，A3.5，A5.0，A7.5，A10七个级别。 干密度级别有：B03，B04，B05，B06，B07，B08六个级别。 2.3砌块等级 砌块按尺寸偏差和外观质量、干密度、抗压强度和抗冻性分为：优等品（A）、合格品(B）二个等级。 2.4砌块产品标记 示例：强度级别为A3.5、干密度级别为B05、优等规格尺寸为600mmX200mmX250mm 的蒸压加气混凝土砌块，其标记为：ABC A3.5 B05 600X200X250A GB 11968 3、技术要求 3.1砌块的尺寸偏差和外观应符合表2的规定。
表2 尺寸偏差和外观 3.2 砌块的力学性能应符合表3的规定。 表3 砌块的立方体抗压强度/MPa
表4 砌块的干密度 kg/m3 4、检验方法 4.1尺寸、外观检测方法 4.1.1量具：采用钢尺、钢卷尺（最小刻度lmm）。 4.1.2尺寸测量：长度、高度、宽度分别在两个对应面的端部测量，各量二个尺寸，共量六个尺寸。 测量值大于规格尺寸的去最大值，测量值小于规格尺寸的去最小值。 4.1.3缺棱掉角：缺棱或掉角个数，目测：测量砌块破坏部分对砌块的长、高、宽三个方向的投影尺寸。 4.1.4裂纹长度：裂纹条数，目测；裂纹长度以所在面最大的投影尺寸为准.若裂纹从一面延伸到另一面，则以两个面上的投影尺寸之和为准。
砌块砌体砌筑 墙体圈梁钢筋 构造柱钢筋 墙体拉结钢筋 马牙槎留设先退后进，上下垂直 支模前粘贴专用密封条，防止浇筑砼时漏浆 构造柱顶部模板做法：支模前预留进料口，拆模后剔凿并用砂浆找平
蒸压加气混凝土砌块砌体施工工艺 1、放线、立皮数杆：在各转角处设立皮数杆，皮数杆间距不得超过15m。确定混凝土基座、拉结筋间距、门顶过梁、水平圈梁、砌块皮数的高度。 2、植筋接长：植筋时按定位留出保护层厚度（保护层厚度20mm），要求孔位要垂直，深度不小于150mm。在锚固胶固化后7天后进行拉拔试验，验收合格后，方可进行主筋的接长。 3、内墙砌块在墙的转角处，纵横墙相互搭砌，隔皮砌块露端面。墙的T字交接处，应使横墙砌块隔皮露端面，并坐中于纵墙砌块。长度小于等于150mm 的砌块不得上墙。砌块砖墙应拉通线砌筑，并应随砌随吊、靠，确保墙体垂直、平整。 4、砌筑砂浆应随铺随砌，灰缝要做到横平竖直，宽厚均匀一致、深浅均匀、上下层十字错缝，转角处应相互咬槎，砂浆要饱满，搭接平顺、光滑密实。薄层专用砌筑砂浆灰缝宽度为5mm，采用普通砌筑砂浆灰缝宽度为10mm。灰缝饱满度按面积计，垂直缝砂浆饱满度不得低于80%，水平缝砂浆饱满度不得低于90%，砌筑时不得出现瞎缝、透明缝。 5、构造柱模板支设前已砌筑的砌体要经过验收合格，并将模板内的马牙槎上的砂浆残块和两侧200mm范围内墙体上的灰浆等清理干净，沿马牙槎外5mm 粘贴密封条，一定要与马牙槎形状一致，保证浇筑后的砼接槎平整、规矩。 6、预拌混凝土强度等级C20，坍落度控制在120-140mm，并采用插入式振捣棒分层浇捣密实，分层高度为300mm，要快插慢拔，以表面泛浆无气泡为度，上层砼要在下层砼初凝前浇筑，振捣棒插入下层砼内50mm。 7、墙体面不得打凿水平沟槽，对设计规定的洞口、管道、沟槽及各种预埋件，在砌筑墙体时预留和预埋。 8、蒸压加气混凝土砌块采用专用抹灰砂浆时，预留抹灰厚度不大于5mm。 9、收顶：蒸压加气混凝土砌块墙体与主体结构的柱、墙、梁和顶板应有可靠连接。墙体砌筑完成7天后，其顶端与梁和楼板之间采用斜砌实心砖楔紧密实。 北京市朝阳田华建筑集团公司
阜外华中心血管病医院建设项目一标段工程蒸压加气混凝土板墙施工方案 编制人： 审核人： 审批人： 中国建筑第七工程局有限公司 编制日期：二0一六年九月十日
目录 一、编制依据 (1) 二、工程概况 (1) 2.1工程基本概况 (1) 2.2病房楼、门诊医技楼砌体工程概况 (2) 三、施工准备 (4) 四、施工安排及部署 (4) 4.1、劳动力需求计划及劳动组织 (4) 4.2、主要机具和仪器需求计划 (4) 4.3、施工进度计划： (5) 4.4、板材生产： (5) 4.5、板材运输及现场吊运： (5) 4.6、板材进场验收： (6) 4.7、板材保护措施： (6) 五、施工工艺及技术措施 (6) 5.1、工艺流程： (6) 5.2、工艺介绍： (6) 六、质量检验措施 (10) 七、材料进场码放及成品保护措施 (10) 八、安全文明施工保证措施 (11) 九、环境保护措施 (12) 十、成本节约措施 (12)
一、编制依据 《建筑装饰装修工程质量验收规范》 GB50210-2001 《建筑工程施工质量验收统一标准》 GB50300-2013 《民用建筑工程室内环境污染控制规范》 GB50325-2010 《蒸压加气混凝土砌块、板材构造》 13J104 《建筑机械使用安全技术规程》 JGJ33-2001 《建筑工程施工现场临时用电安全技术规范》 JGJ46-2005 《建筑轻质条板隔墙技术规程》 JGJ157-2008 甲方提供的施工图纸 设计变更通知单、工程洽商记录、图纸会审记录 其他相关的国家、行业现行建筑施工的各类规程、规范及验收标准 二、工程概况 2.1工程基本概况
气混凝土砌块生产 技术方案 1
第三章粉煤灰砖及加气混凝土砌块 生产技术方案 一、工艺方案 (一).产品纲领 1.生产能力 产品为粉煤灰砖、粉煤灰加气混凝土砌块,产品为年产3000万块、15万立方米。 产品规格 产品符合GB11968- 规定的04-07级砌块要求。 表1 加气混凝土砌块的一般规格 (二).拟采用的工艺方案的主要特点 块石灰破碎采用颚破机一级破碎,粒状石灰采用雷蒙磨磨粉机磨成细粉,配合其它综合措施提高磨机产量,降低电耗。 在设计中采用石膏与粉煤灰按比例制浆,减少工艺环节,节省投资和生产费用。 水泥可根据当地条件,采用散装水泥,以改进工作环境,减少粉尘污染。 料浆、粉料及配料用水的计量采用电子计量称(或电子计量表),配
料、浇注由总控制室集中控制,整条生产线采用集中控制和分散控制相结合。 浇注方式采用定点浇注。 切割机采用国产翻转式加气混凝土切割机,最大切割尺寸 4.2×1.2×0.6m。使用该切割机组所建成的生产线达到当前国产设备(同等规模)的先进水平。 蒸压釜采用双端釜,便于灵活进行生产组织,减少坯体的进出釜时间,最大限度地利用蒸压釜的生产能力。 (三).生产工艺流程简述 1.原材料储存及处理 (1).粉煤灰、石膏 采用粉煤灰与石膏混合制浆的工艺。生产时,粉煤灰和石膏按一定配比加入打浆池,制成混合浆料。在制浆加水时,定量加水,制成浓度合适的浆料。再由渣浆泵泵入料浆储罐内备用。 (2)生石灰 块状生石灰用自卸卡车运入厂,卸入石灰原料堆棚内堆放。块石灰经复摆式颚式破碎机破碎后由斗式提升机送入石灰库中。粉磨前,石灰由库底喂料机給入密闭式输送机送入雷蒙磨机内进行粉磨。磨细后的石灰粉料由磨机出料口送至斗式提升机,由斗式提升机送至石灰粉料仓中备用。 (3)水泥 采用散装水泥。散装水泥由散装水泥车运入厂内,直接泵入水
蒸压加气混凝土砌块施工方案 目录
1.编制依据 《砌体结构工程施工质量验收规范》GB50203-2011 《建筑工程施工质量验收统一标准》GB50300-2001 《砌体填充墙结构构造》12G614-1 施工图纸 2.施工部署 施工布置原则 2.1.1贯彻执行各项建设方针、政策、法规和规程，尤其是项目部颁布的程序文件和贯标文件，遵照合理的施工顺序，分别编制各项专项方案，做好施工准备、协调工作，尽量减少施工过程中不必要的损害。 2.1.2各相关单位要相互协调好工作，一切按设计要求、规范施工，并保证高质量、快进度的完成施工任务。 工程任务划分 2.2.1施工方案的编制由项目部统一完成，各项目技术负责人对工人进行技术交底，施工员做好现场砌筑质量的控制。 施工组织与管理机构 表项目人员分工表
施工流水段划分 为了充分利用时间，缩短工期，提高劳动生产率，降低工程成本，按暂设工程采用流水作业，将砌筑工程划分为两个施工流水段。 3.施工方法 工艺流程 基底清理→放线→浇水润湿→导墙浇筑→摆砖→立皮数杆→拉水平线→搅拌砂浆→砌筑墙体→预埋钢筋→设置门、窗过梁→砌筑墙体→浇筑圈梁→浇筑构造柱→墙顶塞缝（至少7天）→清理施工现场 施工要点 3.2.1砌筑前，将楼面清扫干净，洒水湿润。砌块砌筑前应提前2天浇水湿润，砌块砌筑时，应向砌筑面适当浇水。 3.2.2根据图纸各部位尺寸及构造要求排砖。 3.2.3拌制砂浆： 3.2.3.1.砂浆采用M5混合砂浆。 3.2.3.2.每层楼且不超过250m3砌体的做一组砂浆试块。 3.2. 4.砌体控制： 3.2. 4.1.蒸压加气混凝土砌块主控项目： 3.2. 4.砖、砌块和砌筑砂浆的强度等级应符合设计要求。 检验方法：检查砖或砌块的产品合格证书、产品性能检测报告和砂浆试块试验报告。
加气混凝土生产工艺 蒸压灰砂砖工艺流程 蒸压灰砂砖工艺流程的优点： 高温高压蒸养砖全自动化标准化生产； 可生成标砖、粉煤灰砖、灰砂砖等系列加气混凝土产品 蒸压灰砂砖工艺流程的介绍： 蒸养灰砂砖设备的生产工艺 (1) 原料的处理块状的生石灰在与砂子混合配料前必须经过破碎、粉磨达到生产工艺要求的细度 . 一般大块的生石灰常用鄂式破碎机进行破碎 . 经破碎的石灰还需进行粉磨 . 一般采用球磨机对石灰进行粉磨 . (2) 混合料的配合比设计 ① 灰砂砖混合料配合比应满足以下要求 a. 物理力学性能 , 特别是抗压强度的要求 . 一般抗压强度要求在 10Mpa 以上，并且还要满足抗冻、碳化、耐酸碱、耐火、收缩等性能的要求。 b. 满足砖坯成型时，对混合料塑性的要求。 c. 配合比要尽量降低成本，提高经济效益。 ② 配合比的设计计算砂：石灰 =89 ： 11 (3) 混合料的制备混合料的制备是将按配合比要求计量的生石灰、砂在强制式搅拌机中加入 6 ﹪～ 9 ﹪的水进行第一次搅拌，经一次搅拌的拌和物投入消化仓中消化 2 ～ 3h, 然后进行第二次搅拌即可 . 也就是说混合料的制备主要包括一次搅拌、消化、二次搅拌几个过程 . 拌和物一次搅拌的目的是使拌和物各组分相互分散，增加接触面积，使物料均匀混合，并加强化学吸附作用。再者，通过搅拌可使水膜包裹住固相颗粒的表面，使水均匀分布于搅拌物中，使石灰能更充分地消化，增加拌和物的和易性，改善塑性，提高成型性能和制品的物理性能。一般搅拌时间控制在 1.8min 左右，为使石灰充分消化，在严寒季节，可使用加热搅拌，即在搅拌的同时通入蒸汽价压，需要注意的是，要注意扣除由蒸汽冷凝的这部分水量以免在配合比中的水分偏多。 拌和物的消化主要是指石灰的消化，也就是将生石灰变成熟石灰的过程。消化一般采用钢仓或混凝土仓，采用间歇式消化时，一般控制在 2 ～ 3h. 若采用地面堆积消化，由于散热较快，消化时间较长，一般需要 8h 以上。为了提高产量，往往必须缩短生产周期，一般可采用提高混合料的温度、提高生石灰的细度和适当掺加外加剂的方法，加快石灰的消化速度，以改善成型后砖坯的性能。 经过消化 ( 或称陈化 ) 的混合料在成型前，还须进行第二次加水搅拌，其目的是：一方面消化之后部分水分蒸发，使拌和料含水率降低 3.5% 左右，为了便于成
蒸压加气混凝土规范 3.1蒸压加气混凝土砌块的使用范围 3.1.1蒸压加气混凝土砌块适用于各类建筑地面（± 0.000）以上的内外填充墙和地面以下的内填充墙（有特殊要求的墙体除外）。 3.1.2蒸压加气混凝土砌块不应直接砌筑在楼面、地面上。对于厕浴间、露台、外阳台以及设置在外墙面的空调机承托板与砌体接触部位等经常受干湿交替作用的墙体根部，宜浇筑宽度同墙厚、高度不小于 0.2m的C20素混凝土墙垫；对于其它墙体，宜用蒸压灰砂砖在其根部砌筑高度不小于 0.2m的墙垫。 3.1.3蒸压加气混凝土砌块不得使用在下列部位： 1建筑物± 0.000以下（地下室的室内填充墙除外）部位； 2长期浸水或经常干湿交替的部位； 3受化学侵蚀的环境，如强酸、强碱或高浓度二氧化碳等的环境； 4砌体表面经常处于80℃以上的高温环境； 5屋面女儿墙。 3.2蒸压加气混凝土砌块和砂浆 用于外墙的蒸压加气混凝土砌块，强度级别不宜小于 A7.5、不应小于
A5.0，干密度级别不宜小于B07，也不宜大于B08。用于外墙的砌筑砂浆强度级别不应小于M 7.5。用于内墙的砌筑砂浆强度级别、蒸压加气混凝土砌块的强度级别和干密度级别宜与外墙相同。内外墙的砌筑砂浆强度级别不应低于砌块的强度级别。砌筑砂浆、找平砂浆、饰面砖粘结砂浆和涂料面层的抹面砂浆应选用保水、专用砂浆，性能指标符合表 2.3. 2、2. 3.3-1～ 2.3.3-3的要求。 3.3模数 平面模数宜采用2M（ 0.2m），特殊情况可用1M（ 0.1m）；竖向模数、墙体的分段净长度及门窗洞口的宽度与高度尺寸宜以1M为模数。 3.4窗间墙 窗间墙的xx宜为 0.3m的倍数且不宜小于 0.6m。 3.5空调机、防盗网、遮阳罩等重物以及重型门的固定安装 3.5.1空调机、防盗网、遮阳罩等重物的固定安装应在建筑平面、立面设计中统一考虑。
蒸压加气混凝土砌块生产工艺 加气混凝土成套设备按其工艺主要由原料存储、搅拌、浇注、成型、切割、蒸养、吊夹、运输等设备组成。 一、生产工艺简述 1、原料储存和供料 原材料均由汽车运入厂内，粉煤灰（或砂、石粉）在原材料场集中，使用时用装运入料斗。袋装水泥或散装水泥在水泥库内储存。使用时用装运入料斗。化学品、铝粉等分别放在化学品库、铝粉库，使用时分别装运至生产车间。 2、原材料处理 粉煤灰（或砂、石粉）经电磁振动给料机、胶带输送机送入球磨机，磨细后的粉煤灰（或砂、石粉）用粉煤灰泵分别送至料浆罐储存。 石灰经电磁振动给料机、胶带输送机送入颚式破碎机进行破碎，破碎后的石灰经斗式提升机送入石灰储仓，然后经螺旋输送机送入球磨机，磨细后的物料经螺旋输送机、斗式提升机送入粉料配料仓中。 化学品按一定比例经人工计量后，制成一定浓度的溶液，送入储罐内储存。 铝粉由铝粉库运至生产车间，用电葫芦提升到配料楼二楼倒
入搅拌机中定量加水，搅拌成铝粉悬浮液。 3、配料、搅拌、浇注 石灰、水泥由粉料配料仓下的螺旋输送机依次送到自动计量秤累积计量，秤下有螺旋输送机可将物料均匀加入浇注搅拌机内。 粉煤灰（或砂、石粉）和废浆放入计量缸计量，在各种物料计量后模具已就位的情况下，即可进行料浆搅拌，料浆在浇注前应达到工艺要求(约40℃)，如温度不够，可在料浆计量罐通蒸汽加热，在物料浇注前0.5～1分钟加入铝粉悬浮液。 4、初养和切割 浇注后模具用输送链推入初养室进行发气初凝，室温为50～70℃，初养时间为1．5-2小时(根据地理有利条件，可免去此工艺)，初养后用负压吊具将模框及坯体一同吊到预先放好釜底板的切割台上．脱去模框．切割机即对坯体进行横切、纵切、铣面包头，模框吊回到运模车上人工清理和除油，然后吊到模车上组模进行下一次浇注，切好后的坯体连同釜底板 用天车吊到釜车上码放两层，层间有四个支撑，若干个釜车编为一组。 切割时产生的坯体边角废料，经螺旋输送机送到切割机旁的废浆搅袢机中，加水制成废料浆，待配料时使用。
加气混凝土砌块原料及使用量标准 一、加气混凝土砌块原料 1.水泥 水泥应按品种、强度等级(标号)分别堆放，并应保持干燥。当遇水泥强度等级(标号)不明或出厂日期超过三个月(快硬硅酸盐水泥超过一个月)时，应复查试验，并按试验结果使用。不同品种的水泥，不得混合使用。 2.砂 宜用中砂，井应过筛，且不得含有草根等杂物。砂中含泥量，对于水泥砂浆和强度等级不小于M5的水泥混合砂浆，不应超过5%;对于强度等级小于M5的水泥混合砂浆，不应超过10%。人工砂、山砂及特细砂，经试配能满足砌筑砂浆技术条件时.含泥M可适当放宽。 3.石灰膏 块状生石灰熟化成石灰膏时，应采用孔洞不大于3mm x3mm网过滤，熟化时间不少于7d;对于磨细生石灰粉.其熟化时间不得小于2d。沉淀池中贮存的石灰青，应防止干燥、冻结和污染。严禁使用脱水硬化的石灰膏。消石灰粉不得直接使用于砂浆中。 4.粘土膏 采用粘土或粉质粘土制备，宜用孔洞不大于3mmx 3mm的网过筛，并应采用搅拌机加水搅拌，粘土中的有机物含量应采用比色法鉴定，且色浅于标准色。 5.粉煤灰 粉煤灰的品质指标应符合现行行业标准《粉煤灰在混凝土及砂浆中应用技术规程)(JGJ 28-86)的有关规定。 6.水 拌制砂浆宜用饮用水。当采用其他来源水时，水质必须符合现行标准(混凝土拌合用水标准》(J GJ 63-89)的规定。 7.外加剂 凡在砂浆中掺入有机塑化剂、早强剂、缓凝剂、防冻剂等，应经检验和试配符合要求后，方可使用。有机塑化剂应有砌体强度的型式检验报告。 二、天一机械加气混凝土砌块原料配比标准 1.砂浆配合比应根据设计要求，事先通过试配确定，并应采用重量比。 2.配料准确度水泥、有机塑化剂和冬期施工中掺用的氯盐等的计量误差应控制在士2%以内；砂、水及石灰膏、粉煤灰、粘土膏等的配料误差控制在士5%范围内。砂应计入其含
《蒸压加气混凝土砌块》GB—----
————————————————————————————————作者：————————————————————————————————日期：
1、主要内容与适用范围 本标准规定了蒸压加气混凝土砌块的产品分类、技术要求、试验方法、检验规则和产品质量说明书、堆放和运输。 本标准适用于作民用与工业建筑物墙体和绝热使用的蒸压加气混凝土砌块（以下简称砌块）。 2、产品分类 2.1规格 砌块的规格尺寸见表1 表1 砌块的规格尺寸 单位为毫 米 长度L 宽度B 高度H 600 100 120 125 200 240 250 300 150 180 200 240 250 300 注：如需其他规格，可由供需双方协商解决 2.2砌块按强度和干密度分级 强度等级有：A1.0，A2.0，A2.5，A3.5，A5.0，A7.5，A10七个级别。 干密度级别有：B03，B04，B05，B06，B07，B08六个级别。 2.3砌块等级 砌块按尺寸偏差和外观质量、干密度、抗压强度和抗冻性分为：优等品（A ）、合格品(B ）二个等级。 2.4砌块产品标记 示例：强度级别为A3.5、干密度级别为B05、优等规格尺寸为600mmX200mmX250mm 的蒸压加气混凝土砌块，其标记为：ABC A3.5 B05 600X200X250A GB 11968 3、技术要求 3.1砌块的尺寸偏差和外观应符合表2的规定。
表2 尺寸偏差和外观 项目 指标 优等品（A）合格品（B） 尺寸允许偏差/mm 长L ±3 ±４宽 B ±１±２高Ｈ±１±２ 缺棱掉角 最小尺寸不得大于／mm０30 最大尺寸不得大于／mm0 70 大于以上尺寸的缺棱掉角个数，不得多于/个0 2 裂纹长度 贯穿一棱二面的裂纹长度不得大于裂纹所在面 的裂纹方向的尺寸总和的 0 1/3 任一面上的裂纹长度不得大于裂纹方向尺寸0 1/2 大于以上尺寸的裂纹条数，不多于/条0 2 爆裂、粘模和损坏深度不得大于/mm 10 30 平面弯曲不允许 表面疏松、层裂不允许 表面油污不允许 3.2 砌块的力学性能应符合表3的规定。 表3 砌块的立方体抗压强度/MPa 强度级别立方体抗压强度 平均值不小于单组最小值不小于A1.0 1.0 0.8 A2.0 2.0 1.6 A2.5 2.5 2.0 A3.5 3.5 2.8 A5.0 5.0 4.0 A7.5 7.5 6.0 A10.0 10.0 8.0
施工组织设计（方案）报审表工程名称：金福花园E组团9#、12#楼 致：马鞍山华诚建设工程咨询有限责任公司（监理单位） 我方已根据施工合同的有关规定完成了砖砌体工程施工方案（方案）的编制、并经我单位上级技术负责人审批准，请予以审查。 附：砖砌体工程施工方案 承包单位（章） 项目经理 日期 专业监理工程师审查意见： 专业监理工程师 日期 总监理工程师核意见： 项目监理机构 总监理工程师 日期
金福花园E组团9#、12#楼 砖 砌 体 工 程 施 工 方 案 编制单位：中国十七冶集团有限公司 审批人： 审核人： 编制人： 日期：年月日
第一章编制说明及依据 第一节编制说明 本施工专项方案编制目的：科学合理的进行墙体砌筑，全面贯彻马鞍山市下发的文件精神以及严格按照相关文件执行，防止墙体日后开裂、空鼓现象发生。 第二节编制依据 1、《砌体工程施工质量验收规范》（GB50203-2002） 2、《砌体结构设计规范》（GB50003—2001） 3、《蒸压加气混凝土用砌筑砂浆与抹面砂浆》JC890-2001 4、《蒸压加气混凝土砌块建筑构造》图集号：L06J125 5、《蒸压加气混凝土砌块建筑构造》图集号：03J104 6、《安徽省住宅工程质量通病防治技术》（试行） 7、马鞍山市相关文件 8、金福花园E组团9#、12#楼工程施工蓝图 第二章工程概况 1．基本概况 1.1 工程名称：金福花园E组团9#、12#楼 1.2 建设单位：马鞍山中冶金福置业有限公司
1.3 设计单位：北京龙安华诚建筑设计有限公司 1.4 监督单位：马鞍山市建筑管理处，工程质量监督站 1.5 勘察单位：化工部马鞍山地质工程勘察院 1.6 监理单位：马鞍山华诚建设工程咨询有限责任公司 1.7 施工单位：中国十七冶集团有限公司 1.8 工程地点：慈湖河路与九华路交叉口。 2.建筑概况：马鞍山金福花园E组团9#、12#楼,内墙采用200厚、强度等级为A 3.5的B06蒸压加气混凝土砌块砌筑，外墙采用200厚、强度等级为A5.0的B06蒸压加气混凝土砌块砌筑，卫生间及厨房部分隔墙采用100厚强度等级为A3.5的加气混凝土砌块砌筑，砌筑砂浆为Mb7.5的混合砂浆。 第三章施工准备 第一节材料准备 本工程砌筑用砖及砌筑砂浆等材料必须符合下列规定： 1、水泥应按标号、出厂日期分别堆放，并保持干燥。如因受潮、水泥标号不明或出厂日期超过三个月等情况，应经试验鉴定后方可使用。 2、砌筑砂浆用砂应采用中砂，并应过筛，且不得含有草根等杂物。应注意在现场存放过程中，特别是在砂底清底、堆放、移动过程中，减少对砂的污染。 3、砂中的含泥量不应超过5%。 4、拌制砂浆用水应采用自来水。水质必须符合现行行业标准《混凝土拌合用水标准》JGJ63的规定。
蒸压加气混凝土砌体工程施工工艺标准 1．前言 砌体工程广泛运用于工业与民用建筑工程中。砌体工程包括砌石、砌砖、砌块等工程施工，本章节选取施工中常用且具有代表性的蒸压加气混凝土砌块砌体工程进行阐述。 1.1工艺特点 ⑴建筑体系适应性强，砌筑方便、组砌灵活，对建筑物的平面和空间变化无严格要求，能满足建筑设计变化的需要。 ⑵生产砌块的成本低廉，制作工艺简单。可因地制宜充分利用本地区的地方材料，可以变废为宝，化害为利，利用工业废渣作原料，可节约有限的资源。 ⑶施工机具设备简单，施工简便。 ⑷具有较好的耐久、保温、防潮、隔热和耐火等性能。 1.2工艺原理 砌体工程是由砖、石、水泥、石灰、砂子等砌筑的砌体结构，能耐久地承受上部结构的荷载，并具有一定的抗冻、保温、防潮、隔热和耐火等性能。本工艺适用于工业与民用建筑工程采用蒸压加气混凝土砌块和轻质混凝土小砌块等砌筑填充墙砌体工程。蒸压加气混凝土砌块和轻质混凝土小砌块因其重量轻，用作填充墙可以减轻建筑物的自重，降低工程投资，因此在框架结构、剪力墙等结构中得到广泛的应用。 1.3适用范围 ⑴适用于低层和多层建筑的承重墙、多层和高层建筑的间隔墙、框架填充墙，以及一般工业建筑的围护墙体。 ⑵采用加气混凝土砌块砌体承重的房屋，宜采用横墙承重的结构方案，横墙的间距不宜超过4.2m，尽可能使横墙对正贯通，每层应设置现浇混凝土圈梁，以房屋有较好的空间整体刚度。质量密度为500kg/m3、强度等级为MU3的加气混凝土砌块，用于横墙承重的建筑时，其层数不得超过三层，总高度不超过10m；质量密度为600kg/m3、强度等级为MU4的加气混凝土砌块，用于横墙承重的建筑时，其层数不得超过四层，总高度不超过13m；质量密度为700kg/m3、强度等级为MU5的加气混凝土砌块，用于横墙承重的建筑时，其层数不得超过五层，总高度不超过16m。 ⑶作为填充材料或保温隔热材料。 ⑷用于冷库、恒温恒湿车间等特殊的建筑物，可取代一部分保温材料；也可作为保温隔热材料用于建筑物的复合墙体。 2．工艺流程及操作要点 2.1工艺流程 砌筑前，将楼、地面基层水泥浮浆及施工垃圾清理干净。 弹出楼层轴线及墙身边线，经复核，办理相关手续。 根据标高控制线及窗台、窗顶标高，预排出砖砌块的皮数线，皮数线可划在框架柱上，并标明拉结筋、圈梁、过梁、墙梁的尺寸、标高，皮数线经技术质检部门复核，办理相关手续。 根据最下面第一匹砖的标高，拉通线检查，如水平灰缝厚度超过20mm，先用C15以上细石混凝土找平。严禁用砂浆或砂浆包碎砖找平，更不允许采用两侧砌砖，中间填芯找平。 构造柱钢筋绑扎，隐检验收完毕。 砌筑砂浆配合比经有资质的试验部门试配确定，有书面配合比试配单。在施工现场根据砌体方量准备好取样砂浆试模。 做好水电管线的预留预埋工作。
加气混凝土砌块价格、加气混凝土砌块尺寸 1）加气混凝土砌块价格： 由于材料价格上涨及产品供不应求，现在许多厂家采取“先款后货”的办法安排生产和发货。有些地区已通过组建行业协会控制市场价格，实行地区统一价。市场价格要看以下几个因素： 1.按生产原料不同，可分为灰加气砌块和砂加气砌块。砂加气砌块价格稍高。 2.按产品强度和容重（每立方重量）不同，分为不同的等级。常用为：强度A 3.5，容重B06。强度越高（即大于A3.5的），容重越轻（即大于的B06的），价格就越高。 3.按生产企业的投入及工艺技术水平的不同，价格也有很大差别。 4.按销售区域的不同，运输费用也构成市场价格的差别。 5.按应用领域不同，价格也有所区别。如用于装饰的高档产品价格则稍高一些。 6.特殊定制产品根据协商确定价格。 一般常规用，灰加气砌块，出厂价格为180-200左右，市场价在220-230左右;砂加气砌块出厂价格为230-250左右，市场价在270-280左右。 高档装饰用，灰加气砌块，出厂价格为210-230左右，市场价在260－280左右;砂加气出厂价格为280-300左右，市场价在350-380左右。 应当注意的是，一般砂加气砌块在询价时要问清楚含不含辅料，有的是包含在一起的。 来源：郑州德亿重工机器制造有限公司 性质：加气混凝土砌块设备、全自动液压砖机等墙材设备生产高新技术企业。 2）加气混凝土砌块尺寸： 引用标准 GB5348砖和砌块名词术语GB11969加气混凝土性能试验方法总则GB11970加气混凝土容重、含水率和吸水率试验方法GB11971加气混凝土力学性能试验方法GB11972加气混凝士干燥收缩试验方法GB11973加气混凝土抗冻性试验方法 3、产品分类 3.1、砌块一般规格的公称尺寸有两个系列，单位为mm：a．长度：600。高度：200，250，300。宽度：75，100，125，150，175，200，250……（以25递增）。 b．长度：600。高度：240，300。宽度：60，120，180，240……（以60递增）。其他规格可由购货单位与生产厂协商确定。 3.2、砌块按抗压强度和容重分级强度级别有：10，25，35，50，75级。容重级别有：03，04，05，06，07，08级。 3.3、砌块按尺寸偏差、容重分为：优等品（A）、一等品（B）、合格品（C）三等。 3．4 砌块产品标记示例砌块按名称、强度、容重、长度、高度、宽度和等级顺序进行标记。例如强度级别为10，容重级别为03，长度为600mm，高度为200mm，宽度为100mm，优等品的蒸压加气混凝土砌块：加气块10－03－600×200×100－A GB11968－89 4技术要求 4.1、砌块的尺寸偏差和外观应符合表1的规定。表1项目指标优等品(A)一等品(B)合格品 (C)长度±4±5±6尺寸允许偏差高度 mm±2±3±4宽度±2±3±4缺棱的最大、最小尺寸不得同时大于，mm 100,20掉角的最大、最小尺寸不得同时大于，mm 70,30平面弯曲最大处尺寸不得大于，mm 5完整面[1)]不得少于一个大面 a.贯穿一面二棱超过缺棱掉角规定不允许的裂纹或断裂裂纹b.任一面上的裂纹长度不得大于裂1/2纹方向尺寸的 c.贯穿一棱二面的
