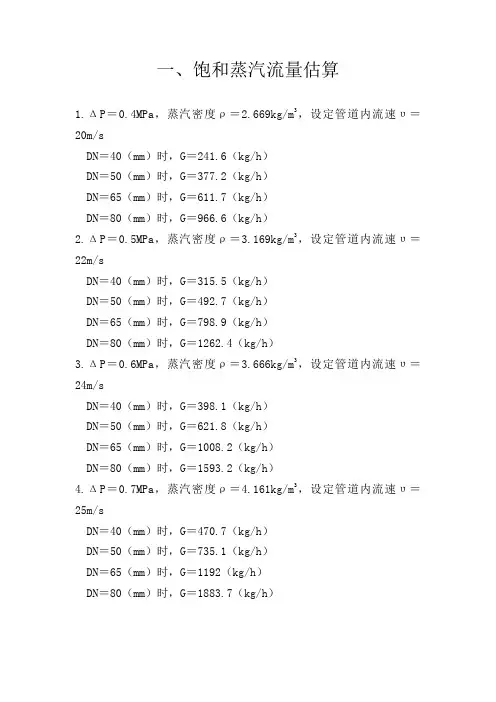

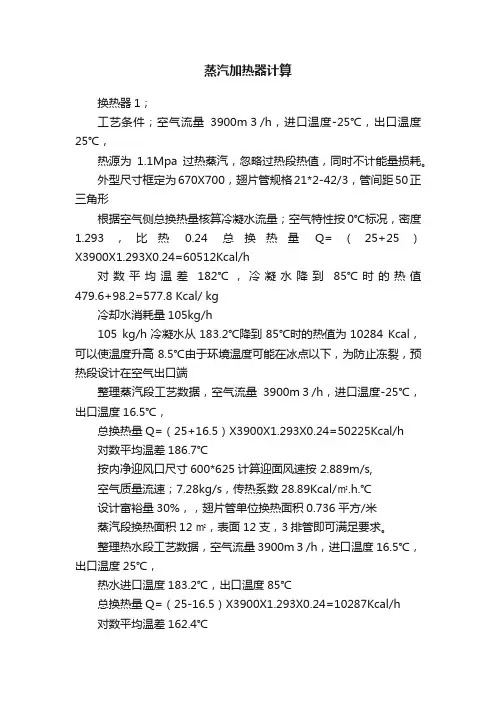

一、饱和蒸汽流量估算
1.ΔP＝0.4MPa，蒸汽密度ρ＝
2.669kg/m3，设定管道内流速υ＝20m/s DN＝40（mm）时，G＝241.6（kg/h）
DN＝50（mm）时，G＝377.2（kg/h）
DN＝65（mm）时，G＝611.7（kg/h）
DN＝80（mm）时，G＝966.6（kg/h）
2.ΔP＝0.5MPa，蒸汽密度ρ＝
3.169kg/m3，设定管道内流速υ＝22m/s DN＝40（mm）时，G＝315.5（kg/h）
DN＝50（mm）时，G＝492.7（kg/h）
DN＝65（mm）时，G＝798.9（kg/h）
DN＝80（mm）时，G＝1262.4（kg/h）
3.ΔP＝0.6MPa，蒸汽密度ρ＝3.666kg/m3，设定管道内流速υ＝24m/s DN＝40（mm）时，G＝398.1（kg/h）
DN＝50（mm）时，G＝621.8（kg/h）
DN＝65（mm）时，G＝1008.2（kg/h）
DN＝80（mm）时，G＝1593.2（kg/h）
4.ΔP＝0.7MPa，蒸汽密度ρ＝4.161kg/m3，设定管道内流速υ＝25m/s DN＝40（mm）时，G＝470.7（kg/h）
DN＝50（mm）时，G＝735.1（kg/h）
DN＝65（mm）时，G＝1192（kg/h）
DN＝80（mm）时，G＝1883.7（kg/h）
二、蒸汽凝结水流量估算
1.ΔP＝0.4MPa，ρ＝958.38kg/m3，取υ＝1m/s
DN＝40（mm）时，G＝4.335（t/h）
DN＝50（mm）时，G＝6.744（t/h）
DN＝65（mm）时，G＝11.45（t/h）
DN＝80（mm）时，G＝17.34（t/h）
2.ΔP＝0.5MPa，ρ＝958.38kg/m3，取υ＝1.2m/s
DN＝40（mm）时，G＝5.2（t/h）
DN＝50（mm）时，G＝8.13（t/h）
DN＝65（mm）时，G＝13.74（t/h）
DN＝80（mm）时，G＝20.81（t/h）
3.ΔP＝0.5MPa，ρ＝958.38kg/m3，取υ＝1.5m/s
DN＝40（mm）时，G＝6.5（t/h）
DN＝50（mm）时，G＝10.16（t/h）
DN＝65（mm）时，G＝17.17（t/h）
DN＝80（mm）时，G＝26（t/h）
4.ΔP＝0.7MPa，ρ＝958.38kg/m3，取υ＝2.0m/s
DN＝40（mm）时，G＝8.671（t/h）
DN＝50（mm）时，G＝13.55（t/h）
DN＝65（mm）时，G＝22.9（t/h）
DN＝80（mm）时，G＝34.69（t/h）
I精品文档就在这里 各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有 清洁生产中/高费方案之一 （蒸汽冷凝水闭路回收工程） 投资130万元引进具有国际先进水平的真空虹吸技术，对公司现有118台高温溢流染色机、烘干机和摇粒机等设备及配套供热管路进行系统改造，实现蒸汽冷凝水完全回收再利用。 1.针对溢流染色各机型和烘干机用热的温度和压力差异，通过试验找出机台温度、压力和回收真空度关系，配接相应升降泵、疏水阀、助泵器和水锤消除器以确保正常供热和热量回收闭路循环； 2.试验和调试真空虹吸、新设高压泵和锅炉原有供水泵之间的关系，建立优先使用回水的自动控制系统，确保锅炉的正常运行和回收闭路循环的通畅。进而实现“蒸汽间接加热--真空虹吸回收一高压送入锅炉”供热与回收闭路循环模式，取代原有“蒸汽加热一冷凝排放一部分回用”的粗放开路半回收方式，实现蒸汽冷凝水完全回收再利用，项目的整体技术水平将达到国内领先。每年可节约水资源4.3万吨、标煤1150吨、水处理费5.4万元、可实现综合效益达97.5万元。（详见附图） 本技改项目竣工于2010年8月，运行效果全部达到设计要求。
各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有蒸汽供热与冷凝水回收网络图
清洁生产中/高费方案之二 高温染缸喷涂纳米绝热陶瓷保温工程 各类针织面料品种染色因工艺或布重/缸容比的不同，耗用蒸汽量均有明显差异；但经对染缸喷涂纳米绝热陶瓷粉保温措施前后进行对比试验表明：对染缸喷涂纳米绝热陶瓷粉保温措施后对不同工艺和布重/缸容比所耗用蒸汽量都有大幅降低（测试报告详见附件），不仅节约蒸汽量十分显著，每公斤布蒸汽耗量由措施前2.25KG下降到措施后的1.61KG，节约率为28.44% ;而且还使工效平均提高为31.3%，在节约挡车人员工资的同时还能显著降低高温染缸循环水泵的电耗，染缸合计55台，循环泵电机总功率1308KW。低压蒸汽折算系数：0.1286 kgce/kg,电的折算系数为0.122 9 kgce （kWh） A. 项目实施后蒸汽消耗可节约28.44%，年可节约蒸汽： 24500 2.25 28.44% = 15678 吨，折算标煤为15678 0.1286=2016 吨
蒸汽冷凝水回收及保护 一、蒸汽冷凝水回收的意义 我国是一个严重缺水、能源缺乏、生态环境脆弱的国家，节约用水、节约能源和保护环境至关重要。然而我国大量工业锅炉由于蒸汽用途多样性，用汽设备及地点较为分散，蒸汽管线较长等原因，使得蒸汽冷凝水的回收利用有一定的难度，特别是凝结水中铁离子含量较高，不但易造成锅炉结生铁垢，而且会增加锅炉的腐蚀，影响锅炉的安全运行，故很多锅炉用户将品质良好的蒸汽凝结水排至地沟而白白浪费了。 二、冷凝水中铁含量高的原因分析 蒸汽冷凝水回收利用主要是作为锅炉补给水用，GB1576《工业锅炉水质》标准中给水的一个重要指标是含铁量。如果锅炉用含铁量高的冷凝水作为补给水，会导致锅炉受热面炉管产生氧化铁垢，它的危害是使锅炉传热不良，导致炉管壁温升高，最终会引起炉管鼓包爆管，严重威胁锅炉安全运行。冷凝水回收管道的金属腐蚀主要是因为蒸汽冷凝水系统中的CO2及O2所引起的。CO2和O2主要来自锅炉补给水，工业锅炉在实际运行中，给水中经常有一定量的游离CO2及O2存在，并且给水中含有的碳酸化含物：CO32-和HCO3-，进入锅炉后会部分分解，放出CO2，生成的CO2被蒸汽带出锅炉，随蒸汽一起经管路送至用热设备，蒸汽换热后产生的冷凝水中就有了游离CO2存在，少量的CO2就会使其pH 值显著降低，钢材受CO2腐蚀而生成的腐蚀产物是可溶的，在金属表面不易形成保护膜，它的腐蚀特点是使金属减薄，产生铁的腐蚀物，从而使冷凝水被大量铁离子污染。同时溶解氧对系统管路的腐蚀也是不可忽视的。冷凝水中的O2是随蒸汽带来的。它的腐蚀产生物是Fe3O4与FeO及含水氧化物的生成物，它会使钢管产生腐蚀坑。当冷凝水系统中同时存O2 与CO2时会使钢的腐蚀更严重，CO2使水呈微酸性破坏管路保护膜，随着O2含量增加会使钢管呈或大或小的溃疡状态，使腐蚀加快，结果是冷凝水呈砖红色、铁含量大，钢管穿孔。 三、回收合格的冷凝水 根据冷凝水铁离子含量高的原因分析，造成腐蚀的原因主要是水中含有CO2和O2。可采用投加冷凝水保护剂的方法促进金属管路内壁表面钝化的方式，使金属管道内壁形成一层有效的保护膜，隔离呈酸性的冷凝水与水中含有的游离O2与金属内壁接触；同时药剂能使进入冷凝水管路的冷凝水呈碱性而防止金属酸腐蚀。南京圣道环保用品厂生产的蒸汽冷凝水专用保护剂能显著降低凝结水中的含铁量，避免系统的腐蚀。蒸汽冷凝水保护剂为液态，通过加药泵将冷凝水保护剂投入锅炉给水管道中或回用水管路中随蒸汽进入管网。在冷凝水管进入给水箱或凝结水箱之前可设置旁路排放阀和取样点，定期取样化验，确保锅炉安全运行。
冷凝水系统腐蚀原因分析 一般来说，开式蒸汽冷凝水系统碳钢管道的使用寿命只有4－5年，即使是比较耐腐蚀的铜质设备，实际使用寿命也难以达到设计要求。 蒸汽冷凝水化验结果表明，水中铁离子含量为0.5～1.5mg/L，铜离子含量为0.05～0.5mg/L，冷凝水的pH值一般为4～6左右。 上述现象及水质参数说明蒸汽冷凝水系统中腐蚀问题较为严重，造成系统腐蚀的原因如下： 1、氧腐蚀：凝水排放口和大气直接相通，故冷凝水可以吸收大气中的氧气。 冷凝水中氧腐蚀的形式是氧去极化腐蚀，其腐蚀产物随着载体材质的不同而不同。冷凝水的输送管道一般是钢制管材，其腐蚀产物是铁的氧化物，其反应方程式如下：阳极反应：Fe → Fe2+ + 2e （1-1） 阴极反应：O2 + 2H2O + 4e → 4OH-（1-2） 以上反应的产物Fe2+在水中会和相关物质进一步进行反应，其过程： Fe2+ + 2OH-→ Fe(OH)2（1-3）
4Fe(OH)2 + 2H2O + O2→ 4Fe(OH)3（1-4） Fe(OH)2 + 2Fe(OH)3→ Fe3O4 + 4H2O （1-5） 以上腐蚀产物中，Fe(OH)2在有氧的条件下是不稳定的，可以转变为α-FeOOH、γ-FeOOH 或Fe3O4，α-FeOOH的颜色是黄色的，γ-FeOOH的颜色是橙色的，Fe3O4的颜色是黑色的；F e(OH)3是表示三价铁的氢氧化物，化学组成实际上并不像其化学式那么简单，常常是各种含水氧化铁的混合物，可以写成Fe2O3·nH2O或Fe2O3，Fe2O3又有α- Fe2O3和γ- Fe2O3之分，α- Fe2O3的颜色是砖红至黑色，γ- Fe2O3的颜色是褐色，受污染的冷凝水的颜色是红褐色，且腐蚀越严重，颜色越深，就是因为冷凝水中含有以上腐蚀产物。 冷凝水系统中铜质材料，在有溶解氧的存在下，产生以下氧化反应过程： 2Cu + O2＝ 2CuO （1-6） 一般情况下，铜氧化产生的氧化铜（CuO）为致密氧化膜，可以阻止氧化反应的进一步进行，但在酸性环境中，氧化膜溶解脱落： CuO + 2H+ = Cu2+ + H2O （1-7） 铜的氧化反应和酸性溶解作用同时存在，最终造成铜质材料被腐蚀。 所以，同时存在碳钢和铜的蒸汽系统中，碳钢表面出现的溃疡腐蚀（点蚀），铜表面为均匀腐蚀。 2、冷凝水的酸腐蚀 冷凝水中的酸性物质主要是溶入冷凝水中的CO2形成弱电解质----H2CO3，H2CO3分解为H+和HCO3-。 CO2 + H2O = H2CO3 （2-1） H2CO3 = H+ + HCO3-（2-2） 2.1 CO2的来源 低压锅炉一般使用经钠型阳离子树脂交换处理产出的软化水作为给水，软化水中的碱度（碳酸根离子，碳酸氢根离子）依然存在，碳酸根离子和碳酸氢根离子在蒸汽锅炉内发生变化： 2NaHCO3→ Na2CO3 + CO2 + H2O （2-3） 2.2酸腐蚀的机理 CO2进入蒸汽系统，当蒸汽被冷凝液化后，CO2溶入水后形成碳酸（H2CO3）。 H2CO3是一种弱酸，在水中电离的H+不多，但冷凝水是比较纯净的水，含盐量小，缓冲性差，即使像H2CO3这样的弱酸也会使PH值有较大的下降（见表一）。同时随着H+在腐蚀中不断消耗式2-2的电离平衡被打破，反应向右进行，不断电离出H+供腐蚀反应使用，直至H2CO3消耗完毕。
关于蒸汽冷凝水品质的说明： 锅水被加热后，一部分锅水形成与锅水同温度的蒸汽，是水的相变过裎，通过锅炉内置的汽水分离器，输送出去供用热设备使用，释放热量后，形成与蒸汽同等温度的冷凝水。 在锅炉不满水运行和汽水分离器完好的情况下，蒸汽一般不带出锅水，即使不小心带出了，在分汽缸中也会通过疏水阀排掉。因此蒸汽是纯洁的，在用热设备内形成的冷凝水也是纯洁的，冷凝水不含碱度和硬度，故冷凝水没有缓冲能力。在这种情况下，只要有一点二氧化碳进入，即可导致ph值大为降低，会导致回收管道的腐蚀，产生铁离子。如再有氧气进入，由于协同效应，更会促进回收管道的腐蚀。解决的办法是向其中加入凝结水系统保护剂，有的干脆用不锈钢做凝结水回收管。实际上在开放状态下，如果用热设备内的冷凝水不能排尽，又长期停用，用热设备也会造成同样的腐蚀。 随着回收技术的发展，解决了冷凝水无泵长距离输送（以前一般采用斯派莎克蒸汽做动力的回收泵，现采用二次蒸汽或蒸汽做动力的提升器）和高温水泵汽蚀问题。因此有了闭式冷凝水回收系统，它阻止了冷凝水与二氧化碳或氧气接触的机会，因此冷凝水管道不再腐蚀，水中的铁离子不再超标，闭式回收是带压回收，没有二次蒸汽排放，水温大大提高，节能更佳。由于用热设备泄漏，被加热物料会进入冷凝水中，造成冷凝水品质达不到锅炉给水标准，这种情况不是冷凝水自身造成的，而是用热设备泄漏造成的，如果被加热物料成酸性，ph值会超标；如果被加热物料是自来水，硬度会超标。解决的方法是阻止用热设备泄漏。往冷凝水中加入碱或除垢剂的方法也行，但对于水质要求高的锅炉不太合适，因为它实际上与锅内加药水处理一样。总没有钠离子交换的好。 综上所述，只要用热设备自身不漏，又采用闭式回收，冷凝水品质完全会优于锅炉给水标准，我公司做的冷凝水回收系统，对冷凝水检测 结果是ph=7,碱度，硬度是零。 蒸汽冷凝水回收方式介绍 蒸汽冷凝水回收方式有下列三种（各有特点，不同要求的场合，可以采用不同的选用） 1、开式回收方式 2、无泵回收方式 3、闭式回收方式 一、开式回收方式：没有技术含量，回收利用率最低，造价也最低，水质不能保证。 二、无泵回收方式：有下列四种，有一定的技术含量（1、自动泵回收，2、无需用电的冷凝水回收，3、提升器回收，4、背压式回收）。都需要用蒸汽做动力或利用冷凝水自身的背压，能把冷凝水送往软水箱或热力除氧器，但不能直接送往锅炉，特点是投资少，不能彻底回收。有二次蒸汽排放，冷凝水在系统外停留待用时间长，但优于开式回收。在电厂供汽的场合可以采用，资金少的单位也可以采用。四种方式相比，提升器回收最科学，它在背压不足以把冷凝水送往目的地的前提下，才用蒸汽做动力，加入的蒸汽量，是根据输送扬程决定的，如果背压足够，则不加蒸汽，如果背压不足，才加蒸汽，蒸汽耗量可以自动控制，蒸汽用量最少。冷凝水的水质，在进入软水箱或热力除氧器前能保证，进入后不能保证。三、闭式回收：闭式回收有下列三种形式（1、热泵回收。2、压缩机回收。3、高温闭式回收）。 热泵回收、压缩机回收是在水泵没有解决汽蚀问题前出现的产品，热泵回收可以实现二次蒸汽的回收利用，在用热设备有不同的压力，温度参数要求的场合有市场，如造纸（有温度曲线要求）；化工（有不同加热温度要求）等。压缩机回收是用机械的技术，解决流体的问题，应用场合受影响，主要用于用热设备是单一参数的场合，如纸板线等。 高温闭式回收，可以应用不同的场合，适应性最强，稳定性最佳，回收率最高。它是由回收主机，回收附件组成。
此文档下载后即可编辑 设备房蒸汽凝结水回收再利用方案 一、现状 750万吨现场锅炉房现有10t/h蒸汽锅炉4台，一般情况下有2台锅炉运行，蒸汽压力0.6~0.7MPa，每天平均产生蒸汽量200t。主要用汽设备为2台湍流式热交换器、11台容积式热交换器、2台中央空调制冷机组和选矿浮选工艺用汽。容积式热交换器配有一套凝结水回收系统，为开式回收系统。 二、存在的问题 1、大量的疏水阀漏汽和闪蒸二次汽对空排放，这部分浪费约占凝结水总量的5～20%，总热量的20～60%。 2、闪蒸二次汽的排放，在冬天热雾漫天，夏季热浪逼人，即对环境造成严重的热污染，又可能烫伤人员，存在安全隐患。 3、潮湿的环境加重了金属设备的腐蚀，电气设备老化，形成间接损失。 4、回收系统设有两台水泵，但没有敷设设备房至锅炉房的凝结水回收管路，所以没有启用，高温凝结水直接排至地沟，造成水资源和热能的白白浪费。 5、开式回收系统凝结水收集至开式水箱，再次溶解空气中的氧气，二氧化碳等杂质，增加了后处理费用。 目前国内企业的凝结水回收基本采取开式水罐、水箱等，为减少闪蒸二次汽（凝结水温度高，进到开式系统压力降低，大量的显热变成潜热，形成二次汽化）的排放。有的企业采用掺水降温，降低水质和利用价值，还有的企业专门上一台冷凝器，用循环水对闪蒸二次汽进行吸，然后再通过凉水塔将热量排放掉，为浪费这部分能源，还要上设备和花费新的能源。 三、解决方案 采用闭式回收系统，对开式回收系统进行适当改造，购置安装一套SVLN-5闭式凝结水回收装置，敷设一趟300米φ58*4无缝钢管，作为设备房至锅炉房除氧器凝结水回收管路，将凝结水回收至锅炉再利用。
蒸汽冷凝水回收方案 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
设备房蒸汽凝结水回收再利用方案 一、现状 750万吨现场锅炉房现有10t/h蒸汽锅炉4台，一般情况下有2台锅炉运行，蒸汽压力~，每天平均产生蒸汽量200t。主要用汽设备为2台湍流式热交换器、11台容积式热交换器、2台中央空调制冷机组和选矿浮选工艺用汽。容积式热交换器配有一套凝结水回收系统，为开式回收系统。 二、存在的问题 1、大量的疏水阀漏汽和闪蒸二次汽对空排放，这部分浪费约占凝结水总量的5～20%，总热量的20～60%。 2、闪蒸二次汽的排放，在冬天热雾漫天，夏季热浪逼人，即对环境造成严重的热污染，又可能烫伤人员，存在安全隐患。 3、潮湿的环境加重了金属设备的腐蚀，电气设备老化，形成间接损失。 4、回收系统设有两台水泵，但没有敷设设备房至锅炉房的凝结水回收管路，所以没有启用，高温凝结水直接排至地沟，造成水资源和热能的白白浪费。 5、开式回收系统凝结水收集至开式水箱，再次溶解空气中的氧气，二氧化碳等杂质，增加了后处理费用。 目前国内企业的凝结水回收基本采取开式水罐、水箱等，为减少闪蒸二次汽（凝结水温度高，进到开式系统压力降低，大量的显
热变成潜热，形成二次汽化）的排放。有的企业采用掺水降温，降低水质和利用价值，还有的企业专门上一台冷凝器，用循环水对闪蒸二次汽进行吸，然后再通过凉水塔将热量排放掉，为浪费这部分能源，还要上设备和花费新的能源。 三、解决方案 采用闭式回收系统，对开式回收系统进行适当改造，购置安装一套SVLN-5闭式凝结水回收装置，敷设一趟300米φ58*4无缝钢管，作为设备房至锅炉房除氧器凝结水回收管路，将凝结水回收至锅炉再利用。 四、主要设备材料清单 五、设备配置清单
蒸汽、凝结水分析指标 根据GB/T 12145-2008标准特制定我厂高压蒸汽系统分析指标。 1、高压蒸汽品质指标： 分析项目标准期望值 钠：≤5ug/kg ≤2ug/kg 氢电导率（25℃）：≤0.15us/cm ≤0.10us/cm 二氧化硅≤20ug/kg ≤10ug/kg 铁≤15ug/kg ≤10ug/kg 铜≤3ug/kg ≤2ug/kg 2、锅炉给水指标： 氢电导率（25℃）：≤0.30us/cm 硬度：无 溶解氧：≤7ppb PH值（25℃）： 9.2～9.6（无铜给水系统） 联氨：≤30ug/L 总有机碳：≤500ug/L（必要时监测） 铁：≤30ug/L 铜：≤5ug/L 钠：无 二氧化硅：＜20ppb(应保证蒸汽二氧化硅符合标准) 3、凝结水指标（直接入除氧器的）
硬度：≤1.0umol/L 钠：无 溶解氧：≤50 ug/L 氢电导率（25℃）：≤0.30 us/cm 备注：凝结水有精处理除盐装置时，凝结水的钠浓度可放宽至10 ug/L 4、高压汽包炉水指标 二氧化硅：≤2.00mg/L 氯离子：无要求 电导率（25℃）：＜60us/cm 磷酸根： 2～6mg/L PH（25℃）： 9.0～10.0 碱度（以CaCO3计）0（最大2ppm）DPT标准 总固＜50ppm DPT标准 5、锅炉给水补给水指标（去除氧器的脱盐水） 二氧化硅：无 除盐水箱进水电导（25℃）：≤0.2 us/cm 除盐水箱出水电导（25℃）：≤0.4 us/cm 总有机碳：（必要时监测） 6、中压锅炉蒸汽品质指标 分析项目标准期望值 钠：≤15ug/kg - 氢电导率（25℃）：≤0.30us/cm -
1蒸汽冷凝水受污染的原因 冷凝水受铁离子污染的主要原因是，蒸汽冷凝水系统和冷凝水回收金属管道发生了腐蚀，而腐蚀的主要原因是蒸汽中所含有的Ο2和СΟ2 （1）氧腐蚀 由于锅炉给水不除氧或出氧不合格(除氧未达到104℃)，给水中的溶解氧进入锅炉，在高温锅水中部分随着蒸汽一起蒸发出来（部分与锅炉金属发生了反映）进入蒸汽中，又伴随着蒸汽冷凝，溶解到蒸汽冷凝水中，如果蒸汽冷凝水回收系统不密闭（开式回收或被加热介质进入），空气中的溶解氧也会溶解到冷凝水中，因此，蒸汽冷凝水中含有一定量的溶解氧会对管道和回收系统的金属表面进行腐蚀。 Ο2+Fе+Н2Ο→Fе（ΟН）2 Ο2+ Fе（ΟН）2+Н2Ο→Fе（ΟН）3 Fе（ΟН）2 +Fе（ΟН）3→Fе3Ο4+Н2Ο （2）游离二氧化碳造成的腐蚀 冷凝水中的二氧化碳主要来源于锅炉的补给水或碳酸盐阻垢剂。这是由于天然水中含有大量碳酸氢盐，多数工业锅炉为了防止结垢常常加入过量的碳酸钠，在高温的锅水中碳酸氢盐和碳酸盐受热分解，释放出游离的二氧化碳，并随着蒸汽进入冷凝水中。 НСΟ3-→СΟ2↑+Н2Ο+СΟ32- СΟ32-+Н2Ο→СΟ2↑+ΟН- СΟ2气体被蒸汽携带，会使蒸汽冷凝水或湿蒸汽显弱酸性，水中СΟ2虽然只显弱酸性，但由于蒸汽一般都比较纯净，冷凝成水后缓冲性很小，少量溶有1mgСΟ2时，水的ΡН值便可由7.0降至5.5左右。水中的СΟ2可使水产生Н+，而Н+与溶解氧同是腐蚀电池中阴极去极化剂，大大加速了阳极金属的腐蚀。 СΟ2使金属发生酸腐蚀，又使其发生电化学腐蚀。因此，冷凝水中的СΟ2具有较强的腐蚀性，特别是在有氧的存在下。 СΟ2+Н2Ο→НСΟ3-+ΟН- 在冷凝水系统中，同时含有Ο2和СΟ2，将会明显地加速管道和泵的金属腐蚀，促使冷凝水中的含铁量迅速增高，直接将受污染的蒸汽冷凝水作为锅炉补水，（冷凝水中若不含有Ο2和СΟ2冷凝水不会污染），会造成锅炉给水系统及锅炉本体腐蚀，冷凝水中携带的Fе3+及腐蚀产物同样会引起锅炉腐蚀和在锅炉内积聚堆积，因此不经过处理的受污染的蒸汽冷凝水是不能直接作为锅炉补给水的。 2蒸汽冷凝水作为锅炉补给水的水质防范措施 为了防止冷凝水中铁含量增高而引起锅炉结垢和腐蚀，可以采用下列几种处理措施。（1）从提高锅炉补水品质入手，减少蒸汽中Ο2和СΟ2的含量，从而防止冷凝水对回收管道和回收系统的腐蚀来保证冷凝水中的铁含量，达到锅炉给水标准。 要减少锅炉给水中的溶解氧含量必须搞好锅炉给水的除氧处理。目前对≥6t/h的锅炉，一般有除氧器，应该尽可能投入运行，同时补充投加化学除氧剂处理。对小型直流式，贯流式燃油燃汽锅炉，可以直接投加化学除氧剂处理；对≤4t/h的锅炉可以不进行除氧处理。 要减少蒸汽中的二氧化碳，必须降低锅炉给水中碳酸盐碱度。对于原水碱度较高的应采取降低碱度处理，对于原水碱度较低的，在采取软化处理时，不宜加碳酸钠而应加适量的磷酸三钠来消除给水残余硬度和提高锅水碱度，必要时还可以设脱碳器除二氧化碳。（要增加补水分析项目） （2）、冷凝水采用闭式回收，彻底消除外界空气中的氧和二氧化碳进入回收系统。（3）、杜绝用热设备泄漏，防止被加热介质进入回收系统。 3蒸汽冷凝水作为锅炉补给水的水质补救措施
冷凝水闭式回收改造方案 一、项目概况 广东省德庆某化工厂，环氧氯丙烷装置工艺加热耗气约3t/h,溶剂合成装置工艺加热耗汽8t/h,表面活性剂装置工艺加热需蒸汽1t/h,配套安装1台15吨的循环流化床蒸汽锅炉供热。三个用汽车间与锅炉房的距离依次分别为70m、110m、260m。冷凝水回收初步设计方案采用开式回收系统，拟在每个车间外设4m3地下冷凝水回收池，利用液压泵将回收池的冷凝水抽吸至锅炉房水箱。该冷凝水开始回收系统存在以下缺点： 1、开式回收，高温输送排放至车间外回收水池由于压力突变发生闪蒸，二次 蒸汽带走大量热量，回水率＜80%，节能效益不高。 2、冷凝水经闪蒸以及水池储藏散热后，实际回收温度低于80℃。 3、开式回收方式，冷凝水与大气接触，冷凝水易溶氧，污染水质。 针对开式回收系统以上缺点，建议采用冷凝水闭式回收方案，闭式回收系统相对于开式回收系统具有以下优点： 1、冷凝水经闭式回收设备密闭加压回收进锅炉，回收压力高，避免大量二次 蒸汽损失，同时可将回水率提高至90%以上； 2、冷凝水密闭加压回收进锅炉，不与空气接触，避免二次污染。 二、技术方案 1、为便于闭式回收，用汽设备疏水阀组采用浮球式疏水阀组，并在疏水阀后 设止回阀。 2、在每个车间原回收水池位置设置冷凝水闭式回收设备，将车间内排出的疏 水密闭加压输送进锅炉。 3、闭式回收设备采用自动控制，根据回收水量自动运行。系统回收压力通过 回收罐上电磁阀调节控制，回收压力从0.1Mpa-0.8Mpa连续可调。 4、各回收设备出口接入一条DN65管道输送至锅炉(或锅炉省煤器)，在进锅炉 前设三通阀，当锅炉高水位时将回收的冷凝水排至补水箱。 5、由于设备用汽数据不详，本项目假定设备用汽压力为0.6MPa,采用浮球式疏 水阀组后，系统设计回收压力0.4Mpa。设备运行过程出现超压时，自动开启调压排空阀将二次闪蒸汽排出降低回收压力以确保疏水阀正常工作。
蒸汽冷凝水回收方式介绍 宋世军 蒸汽冷凝水回收方式有下列三种（各有特点，不同要求的场合，可以采用不同的选用） 1、开式回收方式 2、无泵回收方式 3、闭式回收方式 一、开式回收方式：三十年前就有人搞，没有技术含量。（回收利用率最低，造价也最低） 二、无泵回收方式：有下列四种，有一定的技术含量（1、自动泵回收，2、无需用电的冷凝 水回收，3、自力提升器回收，4、背压式回收）。都需要用蒸汽做动力或利用冷凝水自身的背压，能把冷凝水送往软水箱或热力除氧器，但不能直接送往锅炉，特点是投资少，不能彻底回收。有二次蒸汽排放，冷凝水在系统外停留待用时间长，但优于开式回收。 在电厂供汽的场合可以采用，资金少的单位也可以采用。四种方式相比，自力提升器回收最科学，它在背压不足以把冷凝水送往目的地的前提下，才用蒸汽做动力，加入的蒸汽量，是根据输送扬程决定的，如果背压足够则不加蒸汽，如果背压不足才加蒸汽，蒸汽耗量可以自动控制，蒸汽用量最少。 三、闭式回收：闭式回收有下列三种形式（1、热泵回收。2、压缩机回收。3、高温闭式回 收）。 热泵回收、压缩机回收是在水泵没有解决汽蚀问题前出现的产品，热泵回收可以实现二次蒸汽的回收利用，在用热设备有不同的压力，温度参数要求的场合有市场，如造纸（有温度曲线要求）；化工（有不同加热温度要求）等。压缩机回收是用机械的技术，解决流体的问题，应用场合受影响，主要用于用热设备是单一参数的场合，如纸板线等。 高温闭式回收，可以应用不同的场合，适应性最强，稳定性最佳，回收率最高。它是由回收主机，回收附件组成。 回收主机内带有消汽蚀装置，彻底解决了水泵汽蚀问题，能把100度—180度的冷凝水直接送往锅炉，造价也最高。 回收附件包括“减压器”“共网器”，集中疏水器，“自力提升器”，“消音器”，“汽水分离器”等。 减压器——装在用热设备末端，减压器前为供热段减压器后为回收段，供热段为高压，回收段为低压，减压器能迅速地把用热设备内的冷凝水排出，同时具有温度，PH值监控（化工才用）还具有冷凝水过滤，冷凝水应急排放功能。 共网器——能把不同压力；温度的冷凝水共网回收，为多参数用热设备的冷凝水回收创造了条件。 集中疏水器——能把多台用热设备的冷凝水集中排放，排除了多台疏水器同时工作，漏汽率高的问题，同时系统可靠性增强。 自力提升器——能把冷凝水输送到除锅炉以外的厂区任何一点目的地，一般输送到回收主机，为冷凝水回收管道架空设置和整个厂区只用一台回收主机回收创造了条件，它是无泵回收的关键设备之一。 消音器——用于排除回收系统中的不凝性气体。 汽水分离器——用于提高蒸汽的品质，为回收主机正常运行和用热设备保证工艺温度创造了条件，一般用于锅内加药水处理的锅炉或电厂长距离供汽的场合。 回收主机的形式有多种，但基本原理差别不大，都具有消汽蚀功能，都用电做动力。只是设备外型不同，体积大小不同，价格不同（同配置有关），是否保温不同，控制系统不同
蒸汽冷凝水回收工程 施 工 技 术 方 案
一、工程概况 1台20吨循环流化床锅炉供应全厂生产用汽和生活用汽，使用后的蒸汽冷凝水饱和压力0.5MPa，蒸汽冷凝水量5t/h，饱和水温度151℃。由于从生水转变成软水需要消耗工业盐、水、电以及树脂磨损，每生产1吨软水需要成本4.5元，由于这个原因，复烤厂已经实施了蒸汽冷凝水回收，取得了比较好的经济效果。现在业主单位从美化生产环境，确保蒸汽冷凝水回收质量的角度考虑，委托我公司重新考虑蒸汽冷凝水回收技术方案。具体内容如下： 开式回收蒸汽冷凝水，空气中的的CO2等有害气体、灰尘会溶解到冷凝水中，直接影响冷凝水的质量，造成冷凝水的水质不符合锅炉给水要求；蒸汽冷凝水部分热量损失，不符合国家节能减排的政策；蒸汽冷凝水出口位置造成雾气弥漫，有损厂区形象。 二、封闭回收蒸汽冷凝水的方案及经济性 （一）蒸汽冷凝水回收工程的技术措施 复烤厂3t/h蒸汽冷凝水热量回收计算表1
根据上述计算，0.5MPa的蒸汽冷凝水扩容的0.1MPa低压蒸汽的量为0.4t/h，体积3m3/h。低压蒸汽进入10平方米的板式换热器，将热量交换给锅炉软水箱来的软水，经过板式换热器的软水进入蒸汽冷凝水回收水箱储存。在蒸汽冷凝水回收水箱安装有磁翻柱水位计，水位计的水位达到设定的高位值，控制水泵启动，将回收的蒸汽冷凝水送至锅炉除氧器。到达设定的水位低位值，停止水泵的运行。 （二）回收蒸汽冷凝水的经济性 1、节约煤的价值计算 1)回收蒸汽冷凝水的方案，根据（一）的计算，按照7.4t/h 做。
2)环境温度按照20℃，蒸汽冷凝水平均温度按照90℃计 算。 3)煤的低位发热值按照5000X4.18kj/kg计算，煤的价格 按照700元/吨计算。 4)锅炉的热效率按照平均数值70%计算。 1小时回收蒸汽蒸汽冷凝水的热量如下： 7.4*1000*1*（90-20）*4.18=2165240千焦 1小时回收蒸汽蒸汽冷凝水节煤数量如下： 2165240/（5000*4.18*0.7）=149 kg 1小时回收蒸汽蒸汽冷凝水节煤价值如下： 700*149/1000=104元 按照每天平均生产24小时，全年生产300天计算，全年回收蒸汽蒸汽冷凝水节煤价值为： 24*104*300=75万元 2、节约电的价值计算 1)SHXF20—1.27—AII锅炉的引风机电机功率110kw，鼓风机 电机功率110 kw，水泵37kw，输煤设备1.5 kw 2)按照锅炉1小时生产蒸汽20吨，蒸汽压力1MPa，蒸汽的 焓值2780 kj/kg。 锅炉排污率按照10%计算，1MPa饱和热水焓781 kj/kg。 3）工业用电0.4元/kwh。 1小时锅炉电耗计算如下：
钟祥市应强纸业有限公司 蒸汽冷凝水回收方案 应强纸业公司现有6T/H 燃煤蒸汽锅炉一台，蒸汽主要用于车间纱管纸生产，产生的冷凝水回到锅炉房开口水箱，经水泵打进锅炉，二次闪蒸汽排入大气中,造成大量的能源损失。由于大量二次蒸汽直排大气中造成现场热汽腾腾,对环保来说也产生了白色热污染。为达到再生蒸汽及高温冷凝水充分回收再利用的目的，目前最有效的方法就是采用密闭式蒸汽冷凝水回收系统，将所有冷凝水回收再直接泵入锅炉，提高锅炉给水温度，节约更多的燃料，并大量减少软水补水量，杜绝蒸汽冷凝水排放产生的再生蒸汽热污染，从而改善工厂环境,提升工厂形象，达到一举多得的经济、环保、社会等效果。 一、密闭式蒸汽冷凝水回收装置工作流程 锅炉产生之蒸汽进入生产车间后产生的高温蒸汽冷凝水通过管 道集中进入密闭式蒸汽冷凝水回收设备，直接输送至锅炉。为将二次闪蒸汽充分利用,在冷凝水回收设备上设置了喷淋装置，可有效利用二次闪蒸汽。由于采用循环抽吸和喷淋降压功能，尽最大可能的减少了设备内的冷凝水积存现象。 二、密闭式蒸汽冷凝水回收装置安装位置为便于设备的操作和管理，建议在合适位置安装一台QING型冷凝水回收系统，将车间蒸汽冷凝水直接输送至锅炉。
方案设计说明及技术规范 1、蒸汽凝结水回收装置壹套，回收量为6t/h，出口压力为1.5MPa。闭式凝结水装置为成套设备，配底座和控制柜。 2、凝结水储罐需为闭式，确保凝结水和空气不接触；同时设有压力自动调整措施，以保证不影响工艺设备凝结水顺利流入凝结水储罐。在停电或高温凝结水泵故障停机时，能自动溢流泄水，不影响工艺装置工作。有防止高温凝结水泵汽蚀的有效措施，保证高温凝结水泵在200℃高温时可以连续长期平稳运行。 3、控制方式：高温凝结水泵和液位联锁，高温凝结水泵变频调速。我公司提供符合以下规范、设备结构特点及重要数据的设备，并保证这些数据符合招标方要求的性能。 4、闭式凝结水储罐 4.1 闭式凝结水储罐技术参数 回收罐型式：立式，密闭式 进口凝结水温度：110-150℃ 设计温度：160℃ 设计压力：1.0Mpa 4.2 闭式凝结水储罐设备性能要求 4.2.1 我公司提供的设备，满足招标方提出的有关闭式凝结水回收罐的设计参数，并能在招标方提供的厂址、气象、安装地点环境条件下长期安全运行、不影响用汽设备使用效果。
蒸汽冷凝水回收装置工作原理 目前,国家提倡节能减排,其中需要使用蒸汽生产的行业企业单位,有利用集中供热(火电厂/工业区锅炉)输送的蒸汽减压降温后达到生产工艺要求使用,自有锅炉设备供热;换热设备使用过程为吸热和放热的过程,在设备尾部必然产生冷凝水,蒸汽凝结液,汽相转变为液相的过程,蒸汽凝结水中含有一定的压力,温度热量,随各种生产工艺不同温度及压力变化,以往常规的处理办法两种:一种为凝结水直接排地沟,造成环境二次污染,热量消耗严重;另一种在设备蒸汽出口安装疏水阀间歇排放,有设置收集冷凝水箱,由于各种设备使用压力等级不同时有水锤噪音及疏水阀管道配件损坏,生产用汽设备分散等问题;正确科学回收利用蒸汽冷凝水,为企业解决因此造成的浪费及损失,施行真正意义上的节能减排;我们一直在努力,亲测生产各项参数,制定合理有效回收方案. 1.蒸汽冷凝水回收系统为全自动运行，整套（双罐）系统运行时，利用热设备排出凝结水，经疏水器进入凝结水回水器,由汽水分离、除污器、冷凝水快排装置，压力平衡装置、汽蚀消除器、蓄水罐、液位变送传感器等组成’设备设计有安全阀,超出压力时自动开启卸压. 2.当高温冷凝水进入汽水分离罐后（1#罐），在罐内进行汽水分离，冷凝水通过负压虹吸后进入主罐（2#罐），当主罐的液位到达高液位设定值后高温冷凝水回收泵启动，气动三通阀打开，将高温冷凝水及少量的二次蒸汽通过泵前汽蚀蚀消除器、高温冷凝水会输泵送入锅炉，当液位低于低液位设定值后冷凝水回收泵自动停止，气动三通阀关闭,整个蒸汽冷凝水回收过程完成。 3.根据各系统工况的实际需求，我们按本设备的水泵运作方式分为两种： 一种为连续运动，主要针对供水连续性的要求相当严格的情况，而采取的运行方式；另一种为间歇式运行，水泵按水箱内凝结水的充满度来设置的运行方式。在同一电器控制柜内分别有手动与自动两重控制方式，在设置自动时，水泵在高水位时启动，低水位时停止，当蓄水箱内水位超出高水位线时水泵启动，待水位到达下限时水泵停止.
蒸汽冷凝水回收系统在化工厂的应用 摘要：描述了冷蒸汽凝水回收系统在化工厂应用实践过程，总结了蒸汽冷凝水回收系统对化工厂节能减排和安全生产的重要意义。 关键词：冷凝水；回收；节能减排 1.前言 据统计，我国工业蒸汽有效利用率在 30%—40%，通常在化工生产过程中，蒸汽和生产设备发生热交换后随着潜热释放后产生的冷凝水、乏汽和二次闪蒸汽直接排放至车间外地沟等。蒸汽冷凝水水质好，硬度低，温度高（焓值高），直接排放不仅造成很大的浪费，同时，由于二次闪蒸汽会带着高温冷凝水喷发，也存在安全隐患。随着国家环境保护力度的不断加强，蒸发量在 10 吨以下的燃煤锅炉逐步关停淘汰。取而代之的燃气锅炉和空气源热泵及蒸汽发生器系统。空气源热泵及蒸汽发生器供热系统具有能耗低，效率高、可分散布置，就近安装，管路热损耗低等优越性能得到越来越广泛的应用。为进一步优化公司供热系统，提高蒸汽热利用率，消除安全隐患，我公司采用回收蒸汽冷凝水来补充（蓄水水箱）锅炉水，通过系统试运行和现场监测，锅炉水的进水量和加热用电明显下降，回收冷凝水水质符合国家锅炉用水标准的要求，实现了节能减排，改善了现场操作环境。 2 供热系统原理 我公司的清洁能源供热系统主要由空气能热泵热水系统和蒸汽发生器系统两部分组成。空气能热泵运行时，蒸发器从空气中的环境热能中吸取热量以蒸发传热工质，工质蒸气经压缩机压缩后压力和温度上升，高温蒸气通过贮水箱外表面的环形管冷凝器冷凝成液体时，释放出的热量传递给空气源热泵贮水箱中的水。冷凝后的传热工质通过膨胀阀返回到蒸发器，然后再被蒸发。 空气能热泵传热工质是一种特殊物质，常压下其沸点为零下 40℃,凝固点为零下 100℃以下，该物质冷的时候是液体，蒸发极限温度为-20℃左右，因此，在很低的环境温度下也能正常工作。其工作原理见图 1。 蒸汽的提供采用蒸汽发生器，即小型电锅炉，根据生产需要，我公司制药车间配备了 12 台蒸汽发生器，返工品工房配备了 2 台蒸汽发生器。平常，空气能热泵系统自动运行，把软化处理后的自来水循环加热到 70℃后在 10t 的保温蓄水箱暂存，在蒸汽系统工作时向蒸汽发生器提供 70℃的热水来生产蒸汽，每台蒸汽发生器最大可提供的蒸汽量为 70kg·h-1，系统设定的最高压力为 0.7MPa，蒸汽发生器独立设置了温度检测，压力检测，超压自动泄压保护和自动补水装置。可按生产需要设置自动运行。蒸汽发生器工作原理见图 2。 3 冷凝水回收简述 在化工产品生产行业，通常需要蒸汽来对物料进行间接或直接加热，供热系统生产的蒸汽量一般都远远大于加热实际需要的蒸汽，蒸汽在通过物料或换热器后高温冷凝水和乏汽会直接排放到下水道和空气中造成浪费，同时高温冷凝水、乏汽及二次闪蒸汽排放时会影响视线，易发生烫伤事故，对现场管理也带来诸多不便。为了蒸汽供热及凝液系统运行的安全、高效、节能和环保，就必须解决好蒸汽冷凝水回收利用问题。
4-18空气绑 什么是空气绑？ "空气绑" 是蒸汽，空气或气体系统中常常出现的问题，由于不凝性气体滞留在疏水阀中，使疏水阀始终处于关闭状态，冷凝水无法正常排出的现象就叫做空气绑。 空气绑发生的原因是由于蒸汽／空气／气体疏水阀是为实现以下功能而设计的自动阀门： ?平稳排放冷凝水 ?防止蒸汽／空气／气体泄漏，（即管道中的流体被排出） 所以如果产生空气绑，就证明阀门的机械运行是正常的。 在某工艺中产生空气绑的案例 和蒸汽不同的是，空气是不容易冷凝的，这样就会留存在蒸汽／空气／气体疏水阀中，造成空气绑。 空气绑和蒸汽锁的机械原理相似。但不同处在于蒸汽锁可以由于蒸汽热辐射而冷凝消除。而空气则不会冷凝，积水问题并不会由此解决。 空气绑和蒸汽锁的区别 产生空气绑时，由于空气不会因为热辐射而冷凝，因此它不能自行消除。 产生蒸汽锁时，由于蒸汽会因为热辐射而冷凝，因此能自行渐渐消除。问题仍然会在下一个排放周期内继续产生。 蒸汽疏水阀的解决方案
蒸汽疏水阀和空气／气体疏水阀的解决方案会有所不同。 对于蒸汽疏水阀而言，只要带有自动排空气装置的疏水阀就可以排放类似于空气的不凝性气体。一般工艺中都不会在蒸汽管道中使用空气和其他不凝性气体。相反的，它们反而是蒸汽系统中不希望存在的介质。 当系统刚启动时，管道通常都是常温的，大多数排空气阀都会利用蒸汽和空气的不同温度来控制阀门的开关：排空气阀在温度较低时保持打开，使空气排出系统。当温度上升，蒸汽进入时阀门关闭，防止泄漏。 大多数蒸汽系统都会使用X元件或双金属环型的疏水阀自动排出系统中的不凝性气体，保证顺畅的排放冷凝水。 自动排空气装置 X元件型排空气阀 X元件的开关原理是内部含有酒精混合物部件的热胀冷缩，这种混合物的沸点会比水的沸点低固定的数度。 双金属环型排空气阀
洗涤行业冷凝水回收方案 行业说明 洗衣房的主要工艺流程都离不开蒸汽、水、电，其中蒸汽在洗涤和烘干的工艺中被广泛作为一种传递热能的载体（见图一）耗量相当大，蒸汽热能利用率的高低直接影响企业的能源成本。在国家倡导节能减排同时行业竞争日益激烈，如何降低生产成本，提高热能利用率，增大企业效益，已成为洗涤行业重点关注的问题。 洗衣房主要用气设备蒸汽使用工况 综上所述：在洗涤-烘干-烫平这三个环节的用汽压力基本相当，其中烘干机和烫平机均会产生大量的高温冷凝水，对这部分高温冷凝水进行回收可利用大量的热量和水，节约生产成本。 行业现象 1）目前洗衣房在使用蒸汽过程中还存在大量的浪费现象，很多企业都是直接将冷凝水就地排放至地漏，造成了洗衣房大量冒白烟。 2）直接将冷凝水排到开式水箱，产生很大的噪音，同时也产生大量的白烟。其次就是冷凝水泵常被气蚀而不能继续使用。
3）疏水阀失灵或者质量不好，甚至有的地方根本没用疏水阀，直接将疏水阀旁通打开，以至于浪费大量的蒸汽。 为解决以上问题，四川迪瑞机电公司采取了以下几种回收方案： 1）冷凝水直接回洗衣机。 2）冷凝水直接回锅炉补水箱或者锅炉。 3）热交换处理，制造其它工艺用水（预热锅炉补水、产生卫生热水）等。 冷凝水直接回洗衣机系统图及其工作原理 图二：冷凝水直接回洗衣机 流程简述： 多条线路的冷凝水经多路供网器汇总后进入冷凝水回收集水罐，由水泵将冷凝水泵送至稳压罐，冷凝水从稳压罐补水到洗衣机。 工作原理：
初始运行凝结水闭式回收装置水罐压力低于前端的用热设备压力，凝结水通过疏水器以及相应管路，依次进入多路供网器、集水罐、稳压罐、洗衣机内。 控制说明： 1.该机组中设置两台冷凝水泵，一用一备，自动互投功能，其中一台泵出故障时，另一台会自动投入运行，实现无间断供水。 2.凝结水回收装置控制柜内每台泵设有启动、停止、故障无源触点，用作监控。 3.水泵的启停根据稳压罐中的液位计信号控制，液位低于设定值，水泵启动自动往稳压罐补水，液位高于设定值时水泵停止补水。若洗衣机需要补热水时，只需要打开热水电磁阀即可，无需更改现有设置。 4.设置超高位和低位保护。若集水罐体内液位达到上限值，泄水电磁阀自动打开进行排水，泄至安全水位时电磁阀自动关闭；若集水罐内液位达到最低液位时，水泵须强行停止工作，以免水泵空转损坏电机。 冷凝水直接回锅炉补水箱或者锅炉系统图及其工作原理
化工行业用蒸汽冷凝水回收装置工艺流程 随着市场竞争的日益激烈，企业就得苦练内功，节能减排，把消耗降到最低。蒸汽冷凝水回收装置，近几年在锅炉使用企业发挥着重大的节能效益，一般可节约燃料和电能20%以上。降到企业的生产成本，同时也提高了企业的竞争力。但不同的行业由于安装方法或蒸汽冷凝水回收机的选型不当，节能效果达不到最佳，甚至无法正常使用。下面就简单介绍一下几个行业安装使用时的注意事项： 一：油脂行业蒸汽冷凝水回收机安装注意事项，一般植物油厂如：棉籽油厂，玉米油，大豆油等大中型生产企业。蒸汽锅炉一般为6-10吨，工作压力0.8Mpa。设备工作压力一般有两个压力段，回收时就必须分段回收。高压的入大回收器，低压力段用小回收器，然后小回收器在通过“真好用”高温高压多段回收泵浦配合自动控制打到大回收器内，大回收器在通过自动控制将高温冷凝水打到锅炉。 二：食品行业蒸汽主要用于烘干，一般0.2-0.4Mpa.而且温度要求不是很高，蒸汽加热器末端加上疏水阀，然后进冷凝水回收装置，在通过自动控制打回锅炉。 三：化工行业工艺比较复杂，首先把工艺流程搞清楚在做具体回收方案。 四：橡胶制品行业用气设备主要是硫化机，每个硫化机都有单独的疏水阀(一般采用圆盘式)，然后疏水阀出口都连到冷凝水回水管上，回水管按坡度安装，并在最低处挖一个水池。冷凝水先入水池再用水泵打到开式水箱供锅炉补水用。有一部分重视节能减排的企业负责人安装密闭式冷凝水回收装置或是蒸汽回收机后，硫化机无法正常工作，橡胶制品出现气泡使产品废品率大大增加。造成这个情况的原因是因为安装冷凝水回收装置或蒸汽回收机后，回收管压力变高，疏水阀压差变小，造成设备内的冷凝水无法顺畅排出，硫化机温度达不到所致。如果用往返泵式蒸汽回收机，就必须更换在这个压差下排量能达到的疏水阀，如果用带压力罐的冷凝水回收装置，就得用有强抽装置的负压式冷凝水回收装置。设备就能正常运行了，且节能效果最佳。 所以说用气设备要安装冷凝水回收装置或蒸汽回收机时，必须把设备的用气压力.用气量.疏水阀的排量和形式.锅炉的工作压力等参数综合考虑才能达到最好的节能效果，提高设备生产效率。
蒸汽冷凝水回收再利用方案 公司领导： 根据苏焦2012年7号文件要求，拟对化产、甲醇两车间外排的蒸汽冷凝水进行改造回收，返回动力车间作为成品水利用，方案如下。 一、现有外排冷凝水情况 1、化产车间冷鼓焦油中间槽：10吨/天。 2、化产车间硫铵煤气预热器：6.5吨/小时。 3、化产车间氨水换热器：3.5吨/小时。 4、化产车间硫铵开车时热风：2吨/小时，每天15小时。 5、化产车间提盐工程：2吨/小时。 6、甲醇转化、合成汽包：5吨/小时。 7、转化炉夹套：1.5吨/小时。 8、冬季仪表保温：2吨/小时。 二、工艺方案 1、在各个冷凝液排放口就近增加收集槽，设置自动清水泵打回 动力车间除盐水站中间水箱。 2、各水管返回路线如下：（1）化产车间：鼓冷在焦油中间槽东 加一个5m3收集槽及一台15m3/h扬程30m的清水泵，与管廊 上主管连接，收集焦油脱水用蒸汽冷凝液。（2）、在硫铵母液 槽东加一个10 m3收集槽及一台15 m3/h 扬程30 m的清水泵，收集煤气预热口、热风机及蒸氨原料氨水预热器的蒸汽冷凝 液。与管廊上主管连接。（3）脱盐工程冷凝水收集在安装计划
内实施。（4）甲醇车间：在转化工段东侧空地安装（￠2000X2.8）地下槽将转化所有冷凝液收集用泵打入回水总管。（5）在合成工段西侧管廊下安装（￠2000X2.8）地下槽将合成汽包冷凝液收集用泵打入回水总管。（5）由化产与甲醇水管出来的回水管在气柜北侧东西管架与南北管架交汇处，交汇为一根，沿管架向东到动力车间除盐水站中间水箱。水管采用304不锈钢。（见冷凝水改造路线图）。 三、费用估算
五、回收冷凝水价值估算 1、化产车间冷鼓焦油中间槽：10x360x4=14400元 2、化产车间硫铵煤气预热器：6.5x24x360x4=224640元 3、化产车间氨水换热器：3.5x24x360x4=12090元 4、化产车间硫铵开车时热风：2x15x360x4=43200元 5、化产车间提盐工程：2x24x360x4=69120元 6、甲醇转化、合成汽包：5x24x360x4=172800元 7、转化炉夹套：1.5x24x360x4=51840元 8、冬季仪表保温：2x24x100x4=19200元 9、合计：607290元=60.729万元
