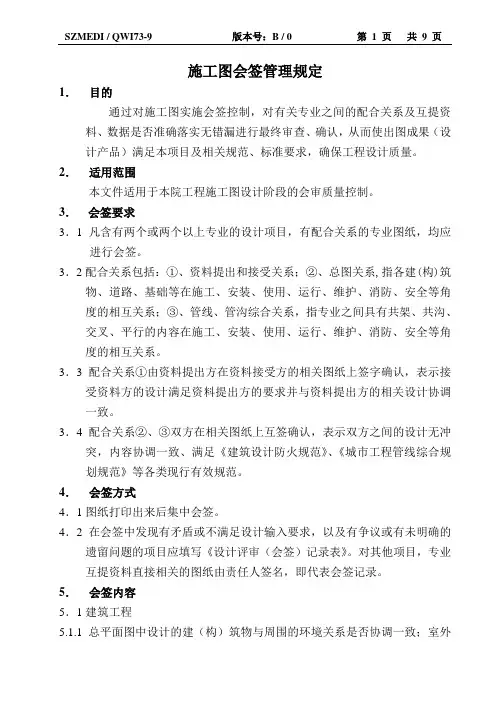

施工图会签管理规定
1．目的
通过对施工图实施会签控制，对有关专业之间的配合关系及互提资料、数据是否准确落实无错漏进行最终审查、确认，从而使出图成果（设计产品）满足本项目及相关规范、标准要求，确保工程设计质量。2．适用范围
本文件适用于本院工程施工图设计阶段的会审质量控制。
3．会签要求
3．1凡含有两个或两个以上专业的设计项目，有配合关系的专业图纸，均应进行会签。
3．2配合关系包括：①、资料提出和接受关系；②、总图关系,指各建(构)筑物、道路、基础等在施工、安装、使用、运行、维护、消防、安全等角度的相互关系；③、管线、管沟综合关系，指专业之间具有共架、共沟、交叉、平行的内容在施工、安装、使用、运行、维护、消防、安全等角度的相互关系。
3．3配合关系①由资料提出方在资料接受方的相关图纸上签字确认，表示接受资料方的设计满足资料提出方的要求并与资料提出方的相关设计协调一致。
3．4配合关系②、③双方在相关图纸上互签确认，表示双方之间的设计无冲突，内容协调一致、满足《建筑设计防火规范》、《城市工程管线综合规划规范》等各类现行有效规范。
4．会签方式
4．1图纸打印出来后集中会签。
4．2在会签中发现有矛盾或不满足设计输入要求，以及有争议或有未明确的遗留问题的项目应填写《设计评审（会签）记录表》。对其他项目，专业互提资料直接相关的图纸由责任人签名，即代表会签记录。
5．会签内容
5．1建筑工程
5.1.1总平面图中设计的建（构）筑物与周围的环境关系是否协调一致；室外
管线与外部管网的衔接是否矛盾；基础平面图、各层平面图、剖面图（立面图）详图等设计内容与相关专业之间是否矛盾。
5.1.2建筑专业图/文：
在本专业自校、核对建筑设计是否满足本专业功能、设计规范和安全卫生的要求的基础上，公用专业检查公用设施的用房、用地，管道井，预留面积，安装、操作、维修空间，安装预留洞，门窗尺寸，隔断标高，屋面、地面、楼面坡度。
结构专业检查梁、柱、板、墙截面尺寸是否在建筑平立剖上得到正确的表示或反映，形状、位置尺寸、标高是否正确，构件和特构是否与门窗相互干涉，门洞和通过尺寸。
5.1.3结构专业图/文：
建筑专业检查结构构件形状尺寸是否满足建筑功能要求，核对是否与建筑平立剖面图协调一致，核对梁、柱、板、墙等构件的截面尺寸与建筑专业有无矛盾，有无柱子立在通道上、楼梯梁碰头、门窗不能开启、柱间支撑与通道干涉、地梁碰地沟等问题，楼梯要求的预留洞，预埋件、坑、沟、井等是否满足要求；公用设备专业检查所用平台、基础、梁、沟坑、预留孔洞、预埋件的位置、形状、标高、尺寸，核对所提资料是否得到正确实现，墙、梁、板、基础的管道路径是否畅通，是否满足本专业设计功能和规范要求。梁、柱、板、墙等构件的截面尺寸，与建筑专业有无矛盾。
5.1.4设备专业图/文：
总图专业检查各种公用管线对外接口位置坐标、尺寸，对内各用户接口位置坐标，管线走向布置，管线与总图范围内建筑物、构筑物、道路、铁路、运输通廊、通道等有无干涉，管线之间相互有无干涉干扰，管线支架与道路和出入口有无干涉等。核对是否与总平面图布置协调一致，是否符合总图设计功能和规范要求。
建筑专业检查各层平面图、标高等是否与本专业协调一致，设计内容
是否满足建筑功能要求。
结构专业检查各专业设备、管线是否与梁、柱、板、墙等构件干涉。
公用专业之间核对各专业互提技术要求是否得以满足，设备、管道等在平面上和竖向上是否无矛盾；各专业共用的井道、支架等是否满足要求，管线之间的水平和垂直距离是否满足规范要求。
5．2市政工程
5.2.1道路专业图/文：
桥梁专业检查道路平面、断面是否与本专业协调；管道专业检查提出的管、沟在横断面上的位置等是否得到实现并满足水平、垂直间距要求。
5.2.2桥梁专业图/文：
道路专业检查提供的平面、纵、横断面图是否在桥梁专业图中表达正确；管道专业检查提出的预留空间，管道、管井、管沟在材料、管径、数量、组合方式、横断面尺寸、布置的位置等是否得到满足，电气专业检查灯杆予埋螺栓的位置、数量等是否满足要求。
5.2.3管线专业图/文：
道路专业检查管线专业平、纵、横断面是否与本专业协调一致，交通信号预埋管是否满足交通信号设置的要求；桥梁专业检查设置在桥梁上的各专业管线、灯杆是否与本专业一致；管线专业检查各专业管线平面布置及高程是否协调，各管线间垂直间距、水平间距是否满足规范要求，各管、沟、涵是否与各类井、基础冲突，平面布置及高程是否协调一致。
5.2.4隧道专业图/文：
道路专业检查隧道总平面、隧道结构平面、横断面与本专业是否协调一致，管道专业检查隧道总平面、隧道结构平面、横断面是否满足管道的敷设要求。
5.2.5其它：
给排水专业检查过水箱涵、隧道（结构）布置图是否符合本专业提
出的要求。
道路专业检查人行箱涵（结构）布置图是否与本专业协调。
相关管道专业检查顶管工程布置图是否满足本专业要求。
6．会签的责任及质量要求
6．1专业内部配合关系的协调由各专业负责人负责，并由各专业负责人统一代表本专业在发生配合关系的其它专业图纸上签字。
6．2专业负责人应主动将绘制的设计图纸提交给有配合关系的专业负责人进行会签。
6．3有关专业负责人有责任检查、核对提交来会签的图纸，确认能满足本专业设计的要求，与本专业设计协调。
6．4专业负责人因故不能进行会签，专业负责人应指定人员代行会签。6．5会签图纸时，发现问题原则上按下列方式协商解决，且图纸经修改达到要求后方能签字：
（1）临时管避让永久管；
（2）次要管让主干管；
（3）易弯曲管让不易弯曲的管；
（4）非重力自流管让重力自流管；
（5）柔性结构管让刚性结构管；
（6）小口径管让大口径管；
（7）)拟建设管让已建设管；
（8）技术要求低的管让技术要求高的管。
6．6会签引起的设计修改或变更，设计人应及时通知有关专业的设计人，以便作相应的变更，并应报告审核人和项目负责人。
6．7会签双方产生争执，由项目负责人裁决。
6．8项目负责人督促会签的正确执行。
7．会签的检查/监督
7．1项目负责人检查各专业图纸上的会签是否齐全，不全者不予签字。
7．2审定人在签字前抽查是否会签，一旦发现漏签则不予签字，发回有关人员。
7．3总师办在每年的施工图抽查中，将图纸会签作为一项重要内容来检查，未会签的，记录在《设计成品抽查报告单》上。
8．责任划分
由于图纸会签不仔细，或未会签造成质量事故时，按下列原则划分责任：8．1图纸未提交有关专业会签，由专业负责人负主要责任。
8．2图纸经提资料方会签，发生了未满足互提资料要求而引起的设计质量问题，由会签方负主要责任。
附：
所有专业纵断面只需在会签时按照会签应检查的内容进行检查，不需在图纸上进行会签签名，签名均在各专业相关平面图会签栏内。
下面以我院常见市政工程设计类型为例，列出设计图名与应进行会签的相关专业，供会签工作参考。
道路工程：
临海伟达汽车部件有限公司 技术文件管理制度WD-JS-12-01 1目的 为使公司的技术文件得到有效的控制，加强公司技术文件的保密性和有效性，确保生产现场所用的技术文件为最新版本,特制订此制度。 2 适用范围 本制度适用于公司的图纸、工艺、技术标准等技术文件的管理工作。 3 职责 3.1 技术部负责全公司技术文件的编制、审核、更改，资料员负责技术文件的复制、发放和 归档管理。 3.2各相关车间（部门）负责本车间（部门）所使用的技术文件和资料的管理。 4 定义 本制度所述的技术文件包括产品图、毛坯图、工装图、检具图，试制流程图、工艺规程、检验卡片、作业指导书、质量记录、文件资料等。 5 管理程序 5.1 试制阶段图纸文件的管理 5.1.1 试制阶段图纸文件底图由技质部项目负责人掌管，以便随时修改和指导试制工作。5.1.2 产品试制结束，且产品合格率达到规定要求，经评审通过后，由技质部项目负责人 将所有文件资料整理完毕后，于7日内移交技术资料室归档。技术文件资料员同时 下发生产用图。各车间（部门）在收到生产用图时，必须将试制用图收齐送交技术文件资料员，由技术文件资料员统一将试制用图销毁。 5.2 生产阶段图纸文件的管理 5.2.1 图面污损，需要更换新图时，由各车间主任填写“文件增发/复制申请单”连同污损 图纸一起到资料室申请换发。经主管领导签字批准后，由技术文件资料员负责复印和发放。如在申请复印图纸时，没有递交污损图纸，技术文件资料员不予复印。 5.2.2 如图纸文件丢失，由车间主任填写“文件增发/复印申请单”，写明原因和责任人，每 丢失一张扣款5元上缴财务，经主管副总签字批准后，由技术文件资料员负责复印和。 5.2.3 如需新增图纸文件时，由车间主任填写“文件增发/复印申请单”，写明新增的原因， 经主管副总签字批准后，由技术文件资料员负责复印和发放。 5.2.4 外协加工需要图纸时，由外协人员填写填写“文件增发/复制申请单”，经采购主管签 字后到技术资料室申请复印。外协加工的图纸，须加盖“外协”章。 5.2.5 “文件增发/复制申请单”由技术文件资料员统一保管，保存期一年后销毁。 5.2.6 技术资料室必须建立图纸文件收发台帐，领用人必须签字后才能发放，以便核对和 文件更改后回收。 5.3 技术文件的更改管理 5.3.1 技术文件更改权限属技术部。其它任何单位和个人都没有更改技术文件权力。 5.3.2 技术文件更改采用划改（不允许用修正液涂改），将需要更改的部分用细实线 划掉（被划掉部分应能清楚地看出更改前的情况），然后标注上新的尺寸/文字等， 在靠近更改部位写上更改标记（用加圈的小写英文字母表示），并在更改栏中填写上 相关的内容。更改时，须用黑色墨水笔更改，不允许用其它笔更改。
施工图核对、复核制度 1、审核设计文件及施工图与现场核对 审核设计文件及施工图与现场核对是铁路建设中的重要环节，必须认真组织设计文件审核及其与现场核对，防止差、错、漏；了解设计意图、设计标准，熟悉设计内容，并结合现场实际对施工图纸进行核对，对其平、纵面位置，标高，几何尺寸，结构安全，使用功能等进行核对，发现问题及时提出，完善施工图设计，确保工点设置合理，强化使用功能。未经现场核对、优化的工点不能开工。 2、审核设计文件与现场核对 审核设计文件与现场核对由总工程师、主管工程师或指定的技术负责人组织实施，并建立施工图纸审核责任制。对设计单位分批提供的设计文件，要及时审核、清理建档、登记造册，并有专人管理。重点难点工程由集团公司工程指挥部和各项目部共同审核，一般工程由各项目部组织审核。在审核中发现的问题，由各项目部提供书面资料，集团公司工程指挥部审核汇总与监理、设计、咨询与业主单位联系解决。 3、施工图纸审核与会审 1.施工图纸审核 在施工前，施工图纸由各级技术部门组织指定专人进行审核。做到项目分专业、人员有分工、审核有记录。对审核有无问题均进行有效标识、汇总并记录。必要时，组织有关人员对施工图纸进行会审。 主要审核内容： ⑴各专业施工图的张数、编号等与图纸目录是否相符；是否为正式施工图并经设计单位正式签署。 ⑵施工图纸、施工图说明、设计总说明是否齐全，规定是否明确，三者有无矛盾。
⑶平面图所标注坐标、里程和绝对标高与总图是否相符。 ⑷图面上的尺寸、标高、预留孔及预埋件的位置以及构件平、立面配筋与剖面有无错误。 ⑸各专业施工图的轴线、位置(坐标)、标高及交叉点是否矛盾，平面、大样图之间有无矛盾。 ⑹图纸上构配件的编号、规格型号及数量与构配件一览表是否相符。 ⑺设计资料是否符合现场地形、地质情况，设计要求的施工方法是否可行。 ⑻线路平面位置和纵向坡度是否符合设计规范，构造物设计位置是否合理。 ⑼分项工程数量是否遗漏，汇总数量有无错误，计算工程数量与图纸数量是否相符。 ⑽所用的标准图、参考图是否作废或错用等。 图纸审核后，将发现的问题做好记录，提出建议，提交图纸会审时进行研讨解决。 2.施工图纸会审 施工图纸会审是进行技术论证的有效手段。当专人对图纸审核出的问题较多或依据不准确时，应进行会审。会审中解决不了的问题，应写出书面报告报监理单位、设计单位、咨询单位、业主单位共同研究解决。施工图纸会审由项目总工程师或施工技术部门负责组织，会审实施经过要详实进行记录，形成会议纪要。 主要审核内容： ⑴施工图设计是否符合国家有关技术、经济政策和规定，设计标准图、参考图是否作废或错用。 ⑵审查施工图设计与地基处理有无问题，是否符合现场实际地质情况。 ⑶审查建设项目坐标、标高与总平面图中标注是否一致，与相关建设项目之间的几何尺寸关系以及轴线关系和方向等有无矛盾和差
施工图会签管理规定 1．目的 通过对施工图实施会签控制，对有关专业之间的配合关系及互提资料、数据是否准确落实无错漏进行最终审查、确认，从而使出图成果（设计产品）满足本项目及相关规范、标准要求，确保工程设计质量。 2．适用范围 本文件适用于本院工程施工图设计阶段的会审质量控制。 3．会签要求 3．1凡含有两个或两个以上专业的设计项目，有配合关系的专业图纸，均应进行会签。 3．2配合关系包括：①、资料提出和接受关系；②、总图关系,指各建(构)筑物、道路、基础等在施工、安装、使用、运行、维护、消防、安全等角度的相互关系；③、管线、管沟综合关系，指专业之间具有共架、共沟、交叉、平行的内容在施工、安装、使用、运行、维护、消防、安全等角度的相互关系。 3．3配合关系①由资料提出方在资料接受方的相关图纸上签字确认，表示接受资料方的设计满足资料提出方的要求并与资料提出方的相关设计协调一致。 3．4配合关系②、③双方在相关图纸上互签确认，表示双方之间的设计无冲突，内容协调一致、满足《建筑设计防火规范》、《城市工程管线综合规划规范》等各类现行有效规范。 4．会签方式 4．1图纸打印出来后集中会签。 4．2在会签中发现有矛盾或不满足设计输入要求，以及有争议或有未明确的遗留问题的项目应填写《设计评审（会签）记录表》。对其他项目，专业互提资料直接相关的图纸由责任人签名，即代表会签记录。 5．会签内容 5．1建筑工程 5.1.1总平面图中设计的建（构）筑物与周围的环境关系是否协调一致；室外管线与外部管网的衔接是否矛盾；基础平面图、各层平面图、剖面图（立面图）详图等设计内容与相关专业之间是否矛盾。 5.1.2建筑专业图/文： 在本专业自校、核对建筑设计是否满足本专业功能、设计规范和安全卫生的要求的基础上，公用专业检查公用设施的用房、用地，管道井，预留面积，安装、操作、维修空间，安装预留洞，门窗尺寸，隔断标高，屋面、地面、楼面坡度。 结构专业检查梁、柱、板、墙截面尺寸是否在建筑平立剖上得到正确的
合同协议书会签管理规 定 文件编号TT-00-PPS-GGB-USP-UYY-0089
某某某公司合同会签管理制度 1 目的 1.1理顺合同管理程序,明确合同管理职责,规范合同内容，防范经营风险，提高管理水平。 1.2依法维护本企业的合法权益和经济利益。 2 适用范围 2.1厂所辖各职能部门代表本厂对外购销、建设工程、加工承揽、运输、供热、财产租赁、借款、财产保险、技术开发、设计、劳务、联合经营及涉及到与对方产生权利义务的经济往来，都必须签订书面合同或协议。 2.2在对外签订各项合同（包括物资采购、燃料采购、大修、基建工程需招投标的合同）时，一律凭法定代表人身份证明及法定代表授权委托书才能签订经济合同，同时实行会签管理，即由厂长授权部门会签审核。 3 合同会签管理规定 3.1合同会签管理实行承办部门负责制与审查会签部门责任制相结合。 3.2 合同承办部门对合同订立、履行和执行的全过程全面负责,合同承办人为直接责任人。 3.3 审查会签部门根据本部门职责及本制度的规定,对合同项目中应当提出相关意见而未提出的,应当承担相应的责任。 2
3.4 合同承办部门和合同归口管理部门应当分别建立合同台帐,实行履约跟踪统计报告责任制。 4 会签程序及要求 4.1立项 4.1.1各职能部门对外签订经济合同时，必须事先到办公室（监察审计室）办理“法人授权委托书。 4.1.2由承办部门填写经济合同会签单，注明立项依据及资金来源。 4.1.3意向接触 确定合作主要条件及运作方式，开展相关合作条件或价格方面的咨询。 4.1.4资信调查，确定合作主体是否符合签约要求、是否具备履行合同的能力，范围包括： 4.1.4.1具有经年检的营业执照及其他证明文件，且真实有效。涉及专营许可的，具备相应的许可证明文件；涉及资质要求的，具备相应的资质（等级）证书。4.1.4.2经营范围能够充分满足合同项目的需要。 4.1.4.3具有履约能力，必要时应索取其经审计的财务报表、资金证明、注册会计师签署的验资报告等相关文件。 4.1.4.4具有履约信用：过去三年重合同、守信用，无严重违约事实；在签署本合同时，未涉及可能影响本合同履行的重大经济纠纷或重大经济犯罪案件。 2
Q/KH-316-2016 技术文件审签制度 1 主题内容与适用范围 本标准规定了产品图样、技术文件审签程序，审签人资格、责任和权限。 本标准适用于产品设计研发，工艺方案、工艺路线、工艺装备设计，以及设计文件和工艺文件的编制。 2 目的 防止设计人员疏忽或经验不足，以致带来图纸、技术资料上的错误或缺陷，保证图纸、技术资料完整、正确、协调、统一。 3 审签程序 3.1 设计者在计算机上完成设计图样(或技术文件)并自审后，输出设计底图(或技术文件)。 3.2 设计者在图纸（或技术文件）设计（或编制）栏中签字后，按标题栏签字顺序，依次传递审签（用碳素墨水签字，不得盖章）。 4 产品图样审签责任与权限 4.1 设计 每张设计图由设计者自签，对设计基准、材料选用、技术要求、零部件结构、强度、标准化、通用化、机械制图、形位公差等的正确性、合理性，以及可靠性、安全性、经济性负设计责任。 4.2 审核 由项目组长或具备一定资格的设计人员负责，在每张图纸上签字。全面审核设计的正确性、合理性、可靠性、安全性、经济性，零部件间相互配合或连接尺寸的协调性，图样的完整性、统一性，有权指正或修改其不足和错误，或退回设计者改进。 4.3 工艺 由研发生产部专职工艺人员负责，审查设计结构工艺性、加工合理性与实现的可能性，了解设计意图，提出为实现设计要求所需的先进的、经济的工艺方法及工艺措施，提高工艺装备继承性，最大限度节约原材料。 4.4会签 质量部门会签，签署者应对与最终产品质量直接有关的设计文件符合质量文件的要求负责。 其他技术会签，签署者应对设计文件与会签部门有关部分内容的正确性、合理性、协调性和可行性负责。 4.5 标准化
施工图核对制度 1.总则 1.1.施工图核对是保证工程项目质量全面创优的重要技术环节。通过审核可使工程技术人员加深对国家基本建设方针政策的认识，深入地理解设计意图，进一步熟练地掌握设计、施工规范和标准图、通用图、参考图。通过核对进一步发现设计文件存在的“差、错、碰、漏”，使存在的问题消除在施工之前，结合施工技术调查和本阶段技术工作，提出改善设计、变更设计的建议，使设计趋于更合理。审核的同时比选施工方案，为优化施工组织设计创造条件。 1.2.核对工作与施工技术调查、施工复测相结合，通过对书面文件的全面阅读并与现场校对，把握其准确性、完整性。 1.3.核对工作在开工前系统、全面地进行。施工过程中随着掌握情况的深入可再对其中重点重新审核。未经核对的图纸禁止使用。 1.4.经理部总工程师负责组织指导本工程项目施工图的核对。工程部和队部总工程师具体负责实施。 1.5.工作方法：先整体后局部，先原则后细节。队部总工程师着重界面管理，处理好各专业的衔接。本单位和外单位的界面衔接由经理部总工程师联系协调处理。 1.6.核对工作完成后应对施工图进行标识，加盖“已审核”章，确认有效性。不存在问题只需审核人签字、标注日期。对发现的问题还应在图上简要表明情况并填写“设计文件审核记录表”（附后），为保证准确性应由第二人复核确认。联系建设、设计单位后，确认的修
改一定要在原设计图上用红笔修改，加盖“订正”章作相应标识，如有新图代替，原图加盖“作废”章。 1.7.工程部、队部应建立设计文件审核台帐。工程部定期（一般3个月）对施工图核对的内容和审核台帐进行检查、指导，并将检查结果纳入业务评比范畴之中。 1.8.施工图核对意见由工程部及时汇总，分类处理：一般性“差、错、碰、漏”问题函报设计单位，抄报建设单位、监理单位予以确认，凡影响建筑物质量和安全的问题未确认前暂时停工；需改变设计的建议按《设计变更制度》办理。确认的修正意见，必须以文件形式转发各施工作业层据以施工。 2.核对内容 2.1.相关标准图：凡设计文件注明采用的标准图、通用图、参考图及相关规范都应全部收集，与施工图对照阅读。 2.2.平面图：各部坐标（里程）、直曲线要素是否符合设计规范和采用的技术条件；里程、曲线半径、曲线长度、夹直线长度、长短链和建筑物之间的关系；平面图数据与交桩资料、专业图核对，结合纵、横断面及专业图、查看有无改善设计的条件。 2.3.纵断面图：是否符合设计规范和技术条件，设计标高与建筑物之间关系，设计标高和水位标高的关系。 2.4.横断面图：设计路肩标高与纵断面图对照；设计边坡的稳定性；断面尺寸；排水沟水位标高与排水系统图对照；挡护、桥等建筑物之间的位置关系；断面数量。
技术部管理规章制度 职业素养： 尊重领导，团结同事，胸怀大局，服从调配。 热爱岗位，主动高效，敢于负责，认真细致。 讲求原则，遵规守制，注重方法，诚信共赢。 工作能力： 精通业务，胜任岗位，职责明确，方法得当，结果导向。 思维清晰，善于合作，工作有序，措施得力，讲究实效， 计划严谨可执行，过程可控求结果。 综合能力不断增强，按时保质保量完成各项工作任务。 勤奋精神： 积极探索，刻苦钻研，勇于创新，有新思想、新观念、新举措。 勤奋学习，深入研究，善于总结，学习有心得，调研有成果。 细心观察，勤于思考，主动工作。 工作要求： 按时保质保量完成各项工作任务 1.技术部工作管理制度 为了加强技术部工作秩序，提高工作效率，形成整体高效的合力，更好的完成各项工作计划与任务，现制定技术部内部人员工作制度如下，需内部人员谨记遵守。 1 团结、协作、高效、严谨的作风完成部门各项工作计划与任务。 2 按照工作内容、工作计划、岗位职责，考核目标，按时完成工作任务。
3 部内工作人员要积极配合，团结协作，及时做好相互补位工作。 4 工程技术部每周举行部门例会一次，由部门经理主持，工程师参加。每次例会后，应在下周一内将会议纪要上报公司主管经理。 5每周未提出部门上周工作执行情况及下周工作安排上报主管部门经理或总工程师。 6出现重大质量、服务或客户投诉事故，立刻安排相关人员处理。处理的同时，应上报处理技术方案以及费用分析方案给公司主管经理，以便公司正确决策。 7遵守劳动纪律，有事提前一天请假，向主管交代工作进行情况，保持工作的连续性。 8 保持办公环境安静、整齐、有序，工作时间禁止吃零食。 9 各项对外活动和服务，尊重公司整体形象和服务质量。 10 工作中注意本部门与其他部门的协调、合作，为工作的整体性负责。 11 杜绝工作中的个人利益行为。 12 所有方案设计文件、工艺要求编制实行审批制度，即设计人员自校、自审，审核人审核，批准人审批，保证设计质量，为设计工作的准确性负责。 13执行企业各项管理制度。 2.数据安全及方案图纸保密管理 1 计算机病毒防范 2技术部人员应有较强的病毒防范意识，定期进行病毒检测(特别是邮件服务器)，发现病毒立即处理并通知管理部门或专职人员。 3 数据保密及数据备份
施工图设计审核管理制度 第一章总则 第一条为规范和加强XXXX客专XCZQ-5标第一项目部工程的施工图审核管理，根据《铁路建设工程勘察设计管理办法》（原铁道部令第26号）、《铁路建设项目施工图审核办法》（铁建设〔2010〕36号）、《关于进一步加强和深化施工图审核工作的通知》（铁建设〔2009〕78号）、中国中铁股份有限公司及XX客专客运专线XX有限公司的有关规定，制定本办法。 第二条施工图会审是项目部按照施工图纸、技术标准、工程投资、建设工期组织施工的必须程序。 第三条设计文件包括设计图纸、设计说明、设计院出据的文字资料、通知、传真等资料。核对设计文件的漏、差、错、缺，达到优化设计，使之更加科学合理，符合实际情况，确保施工安全和工程质量，按期完成施工任务。 第四条施工图会审是对建设单位提供的设计图纸和文件进行阅读、分析、研究，熟悉设计内容，理解设计意图，将存在的问题消除在施工之前，并结合现场施工调查提出改善设计、变更设计的建议。同时为比选施工方案、优化施工组织设计创造条件。 第二章机构和职责 第五条项目部总工程师具体负责组织实施，各个部门对管辖范围工程按专业分工逐项审核，其审核意见汇总。 第六条施工图会审工作各部门职责。 1.工程部主要审核内容及要求 ①工程部是设计文件核对的主要部门，应全面细致地进行设计文件核对。
②核对采用的技术标准、主要技术条件、设计原则、查明依据； ③核实本工程项目的设计文件提供的工程地质和水文地质情况； ④逐一核对单项工程设计，提出审核意见； ⑤查清新结构、新工艺、新材料的特点或性能，以及施工注意事项，对所需设备规格、型号逐一核对，产品是否非标或过时淘汰（此款物设部参与核对）； ⑥查明特殊、不良地质地段个别设计的特别工程技术措施，及其施工注意事项； ⑦核对施工临时设施及改建既有线施工过渡设计的方案、数量； 2.安质部主要审核内容 ①设计措施是否满足相关施工安全、既有线行车安全、穿越公路行车安全、仅临的建（构）筑物安全以及人身健康安全（主要指有害气体、辐射、噪音等防范措施等）的相关规定； ②设计标准及措施是否符合质量标准要求； 3.计划合同部主要审核内容 ①投标报价对应于施工图有无缺项； ②组成单价、材料规格型号有无改变； ③与投标相比，施工方案及措施有无变化； ④对应于投标，技术标准有无提高； ⑤设计图纸的细目数量是否超出定额消耗量（如钢筋消耗量）； 第三章内容、程序 第七条施工图会审的依据 1.国家有关法律、法规； 2.原铁道部有关规定和规范性文件； 3.国家和原铁道部有关规程规范； 4.工程建设强制性标准；
扩初及施工图设计管理流程 编制日期 审核日期 会签日期 日期 批准
一、流程图示
二、工作指引 2.1初步阶段设计资料准备 在建筑方案设计评审通过后，设计管理部主导完成建筑初步设计，负责收集相关资料及初步设计前的准备工作、各部门配合，主要包括： 1)成本控制部：下达指导性目标成本及初设限额指标（下属公司成本控制部配合）； 2)工程管理部：提供市政咨询方案和市政专业相关条件（容量、接口、路由），委托完成《地质 勘探（详勘）报告》； 3)营销部：征询物业公司意见，提供物业系统设备建议。 4)前期部：提交各政府主管部门对方案设计审批意见，包括消防、人防、交通等在的专业审查 意见；提供市政咨询方案和市政专业相关条件（容量、接口、路由）； 2.2《初步设计任务书》编制和设计单位选定 1）设计管理部根据以上资料编制《初步设计任务书》，经主管上级审核后，发送营销部、工程管理部、成本控制部进行会签。 2）设计管理部依据《设计供方选定管理流程》确定扩初设计单位。 2.3扩初设计与评审 1）设计单位按任务书及合同要求进行初步设计，设计期间由设计管理部组织相关管理人员、前期部、工程管理部、成本控制部、营销部进行设计交流，或针对某项技术方案进行专题分析，必要时可邀请集团相关专业人员参与，及时把握设计单位的设计思路与公司意图保持一致，并填写《设计信息交流表》发至设计单位。 3）设计单位按要求提交设计成果后，设计管理部经过部评审通过后组织评审会，设计单位设计团队、外部顾问专家、公司管理人员、前期部、工程管理部、成本控制部、营销部参加设计评审； 评审会主要由设计单位的设计负责人介绍设计方案，并对评审人员的相关疑问做出阐释；参与评审过程中不同意见由相关人员做好记录，会议记录应发送参与部门。 4）设计管理部督促设计单位根据评审会意见修订初步设计成果，修订后的方案由设计管理部主管上级决定是否再次组织讨论，直至总裁审批。 6）建筑初设/扩初方案评审通过后，下属公司组织施工图设计、工程部品深化等工作；前期部负责初设报审、消防/人防/园林/交通等报批。 7）此阶段集团相关中心工作：设计管理部对设计任务书及初设成果具有备案及要点抽查的权限； 成本控制部组织咨询单位进行成本概算，按照《项目成本管理流程》规定，有权对异常情况向公司领导汇报，经公司领导确认，可发出成本预警并要求下属公司整改。 2.4设计资料准备 设计管理部在初步扩初设计完成，进入施工图设计准备阶段，设计管理部负责收集相关资料及施工图设计前的准备工作、各部门配合，主要包括：
技术文件管理制度 技术文件是全公司进行生产、检验和管理的依据，为保证各项工作顺利进行，特制订本制度。 1、技术部负责公司的技术文件的编制、发放、更改、归档。公司所有产品图纸必需在技术部统一编号、备案归档。 2、编制的产品图纸、工艺文件、检验文件以及各种操作规程应能指导生产，成套性要求应能满足生产需要。 3、所有技术文件编制规则、技术要求应按国家现行标准、行业标准的有关规定执行。 4、所有技术文件签署应齐全，设计栏由设计制图人员签字，标准化栏由标准化人员签字，审核栏由技术部负责人签字，会签栏由相关配合部门负责人签字，批准栏由分管项目总监及总经理批准后才能生效。 5、所有技术文件的发放由技术部专门人员负责复制，并加受控或非受控章方可发放，确保技术文件可控。并填写《文件发放/回收登记表》，并由收件人签字。有关部门根据需求增加发放数量的，需经分管项目总监批准，方可发放。严禁擅自复印图纸等技术文件。 6、外购、外协的外发技术文件由配套部提出书面申请，经项目技术总监批准，资料员负责复制，加受控或非受控章后，并进行登记方可发放。 7、各种技术文件在使用过程中如有遗失、损坏等现象需要补发时，应由使用部门在《文件遗失登记表》登记后，经技术部负责人批准，方可进行重新发放。 8、各种技术文件的更改，必需由技术部填写《文件更改通知单》，并由
技术部负责人审核，经分管项目总监和总经理批准，方可生效。更改时，应首先更改底图，然后更改生产用图。车间或其他人员无权对技术文件进行更改。 9、所有技术文件由技术部统一保管，对保管的技术文件应按保管期限，定期对过期的技术文件进行销毁。销毁前应填写《文件销毁清单》，经技术部负责人审核，报分管项目总监和总经理批准后，方可进行销毁。 10、对于失效的各种技术文件由技术部专门人员负责收回，并盖“作废”章，以防与其它技术文件混同，然后按上条定期对其销毁。 二〇〇九年三月六日

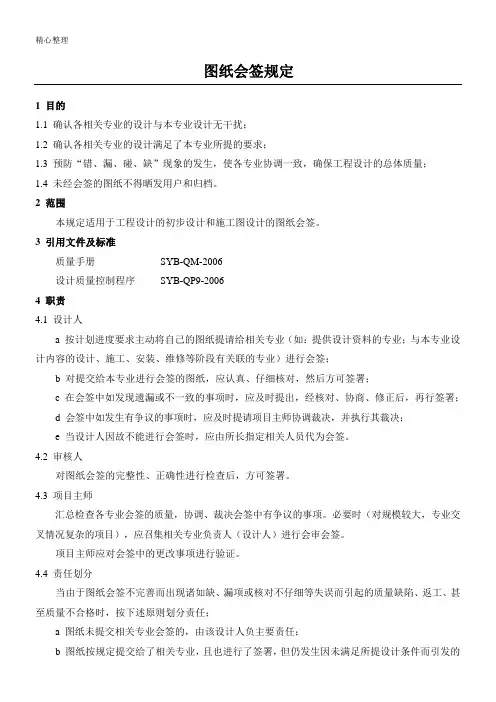

图纸会签规定 1 目的 1.1 确认各相关专业的设计与本专业设计无干扰； 1.2 确认各相关专业的设计满足了本专业所提的要求； 1.3 预防“错、漏、碰、缺”现象的发生，使各专业协调一致，确保工程设计的总体质量； 1.4 未经会签的图纸不得晒发用户和归档。 2 范围 本规定适用于工程设计的初步设计和施工图设计的图纸会签。 3 引用文件及标准 质量手册SYB-QM-2006 设计质量控制程序SYB-QP9-2006 4 职责 4.1 设计人 a 按计划进度要求主动将自己的图纸提请给相关专业（如：提供设计资料的专业；与本专业设计内容的设计、施工、安装、维修等阶段有关联的专业）进行会签； b 对提交给本专业进行会签的图纸，应认真、仔细核对，然后方可签署； c 在会签中如发现遗漏或不一致的事项时，应及时提出，经核对、协商、修正后，再行签署； d 会签中如发生有争议的事项时，应及时提请项目主师协调裁决，并执行其裁决；
