当前位置:文档之家› 提高电流电压互感器保护级绕组试验精度要点

提高电流电压互感器保护级绕组试验精度要点

提高电流电压互感器保护级绕组试验精度要点
提高电流电压互感器保护级绕组试验精度要点

电流互感器使用注意事项

电流互感器使用注意事项 主要注意下面七个方面 1)电流互感器的接线应遵守串联原则 即一次绕阻应与被测电路串联 而二次绕阻则与所有仪表负载串联。 2)按被测电流大小 选择合适的变化 否则误差将增大。同时 二次侧一端必须接地 以防绝缘一旦损坏时 一次侧高压窜入二次低压侧 造成人身和设备事故 3)二次侧绝对不允许开路 因一旦开路 一次侧电流I1全部成为磁化电流 引起φm和E2骤增 造成铁心过度饱和磁化 发热严重乃至烧毁线圈;同时 磁路过度饱和磁化后 使误差增大。电流互感器在正常工作时 二次侧近似于短路 若突然使其开路 则励磁电动势由数值很小的值骤变为很大的值 铁芯中的磁通呈现严重饱和的平顶波 因此二次侧绕组将在磁通过零时感应出很高的尖顶波 其值可达到数千甚至上万伏 危机工作人员的安全及仪表的绝缘性能。 另外 二次侧开路使E2达几百伏 一旦触及造成触电事故。因此 电流互感器二次侧都备有短路开关 防止一次侧开路。如图l中K0 在使用过程中 二次侧一旦开路应马上撤掉电路负载 然后 再停车处理。一切处理好后方可再用。 4)为了满足测量仪表、继电保护、断路器失灵判断和故障录波等

装置的需要 在发电机、变压器、出线、母线分段断路器、母联断路器、旁路断路器等回路中均设具有2 8个二次绕阻的电流互感器。对于大电流接地系统 一般按三相配置;对于小电流接地系统 依具体要求按二相或三相配置 5)对于保护用电流互感器的装设地点应按尽量消除主保护装置的不保护区来设置。例如 若有两组电流互感器 且位置允许时 应设在断路器两侧 使断路器处于交叉保护范围之中 6)为了防止支柱式电流互感器套管闪络造成母线故障 电流互感器通常布置在断路器的出线或变压器侧。 7)为了减轻发电机内部故障时的损伤 用于自动调节励磁装置的电流互感器应布置在发电机定子绕组的出线侧。为了便于分析和在发电机并入系统前发现内部故障 用于测量仪表的电流互感器宜装在发电机中性点侧。

电流互感器准确级大全

精心整理 电流互感器的准确级 一:电流互感器的准确级:电流互感器根据测量误差的大小可划分为不同的准确级。准确级是指在规定的二次负荷变化范围内,一次电流为额定值时的最大电流误差。 带S(special特殊)特殊电流互感器,要求再1%——120%负荷范围内精度足够高,一般取5个负荷点测量其误差小于规定的范围,不带S的是取4个负荷点测量其误差小于规定的范围之内。 0.2级和0.2S级圴是针对测量用电流互感器,其最大的区别是在小负荷时,0.2S级比0.2级有更高的测量精度;主要是用于负荷变动范围比较大,而有些时候几乎空载的场合。在实际负荷电流小于额定电流的30%时,0.2S级的综合误差明显小于0.2级电流互感器。 准确级一次电流为额定 的百分数(%) 误差限值二次负荷变化 范围 电流误差(%)相位差(’) 0.2 10 20 100—120 ±0.5 ±0.35 ±0.2 ±20 ±15 ±10 (0.25-1)S2n 0.5 10 20 100—120 ±1 ±0.75 ±0.5 ±60 ±45 ±30 1 10 20 100—120 ±2 ±1.5 ±1 ±120 ±90 ±60 3 50—120 ±3 不规定(0.5-1)S2n 二:保护型准确级:保护用电流互感器按用途分为稳态保护用(P代表保护)和暂态保护用的两类。 1、护用电流互感器的准确级常用的有5P和10P。由于短路过程中I1和I2的关系复杂,故保护级的准确级是以额定准确限值一次电流下的误差标称的。所谓额定准确限值一次电流即一次电流为额定一次电流的倍数。? 5P20的含义为:该保护CT一次流过的电流在其额定电流的20倍以下时,此CT的误差应小于±5%。 准确级电流误差(%)相位差(’)复合误差(%) 在额定准确限值一次电流下 在额定一次电流下

电流、电压互感器安装流程

电流、电压互感器安装一、安装流程

三、施工控制要点 1.施工准备 机具及材料:吊车、单车、吊装工具(专用吊具),SF6 充气装置、SF6 气体微水测量仪、检漏仪、专用工具等准备齐全、验证合格; 技术准备:安装前技术人员查阅施工图纸、厂家资料,配合完成施工图纸交底及会审活动,编制书面技术交底; 明确技术负责人,安装负责人,安全、质量负责人及施工人员,进行技术交底; 设备放置场地应平整,根据组件编号及规格型号倒运到位,并采取防倾倒措施。 2.基础复核 基础尺寸应符合设计图纸,强度满足设备安装要求; 基础轴线偏差≤5mm; 平面外形尺寸偏差±10mm; 3.支架安装 设备支架安装后的质量要求: 标高偏差≤5mm,垂直度≤5mm,相间轴线偏差≤10mm,杆顶板平整度偏差≤5mm。 4.开箱检查 施工项目部向监理部提出开箱申请,得到监理部批准; 监理部组织业主、施工、厂家三方代表参加,总监理工程师为开箱负责人; 产品装箱单、合格证、出厂试验报告、安装说明书应齐全; 实体检查: ⑴外观完好,无损伤; ⑵紧固件应无松动,附件完整; ⑶绝缘支持物应牢固,且清洁紧密,无锈蚀; ⑷油浸式互感器油位应正常,密封良好,油位指示器、瓷套法兰连接处、放油阀等处均无渗油现象; ⑸密度继电器压力应符合厂家要求。 5.本体安装 根据设备高度及重量选择合适的吊装机具及吊装器具; 互感器极性安装方向满足施工图纸要求,根据厂家说明书的要求吊装,吊装过程中应采取防倾措施(缆绳稳定等),互感器安装垂直,整齐一致;

电压互感器应根据产品成套供应的组件编号进行安装,不得互换; 电容型绝缘的电流互感器,一次绕组末屏引出端子、铁芯引出接地端子应可靠接地; 电流互感器的二次备用绕组应短接后接地; 分级绝缘的电压互感器,其一次绕组的接地引出端子;电容式电压互感器的接地应符合产品技术文件的要求。 6.接地安装 互感器支架接地线一般采用镀锌圆钢或扁钢接地,制作时须采用冷弯制作,避免造成对镀锌层的破坏; 砼支架采用镀锌圆钢制作接地线,安装后应与砼杆服帖,焊接及防腐工艺质量满面足规范要求;钢支架采用镀锌扁钢制作接地线,安装后接地线与支架杆表面平行(接地扁钢与钢柱之间宜留间隙或加设绝缘材料,以方便接地电阻测试),焊接及防腐工艺质量满面足规范要求; 互感器外壳接地宜采用铜排制作,并采用冷弯弯制,表面采取防氧化处理,接地可靠; 互感器应保证工作接地点有两根与主接地网不同地点连接的接地引下线; 接地线安装后须涂刷接地标识漆,涂刷宽度相等(15-100mm)的黄色和绿色相间的条纹标识;7.电气试验 测量绕组的绝缘电阻; 测量35kV及以上电压等互感器的介质损耗角正切值tanδ; 局部放电试验; 交流耐压试验; 绝缘介质性能试验; 测量绕组的直流电阻; 检查接线组别和极性; 误差测量; 测量电流互感器的励磁特性曲线; 测量电磁式电压互感器的励磁特性曲线; 电容式电压互感器(CVT)的检测; 密封性能检查; 测量铁芯夹紧螺栓的绝缘电阻; 8.二次接线 互感器电缆穿管的制作应遵循以下原则:

110kv电压互感器试验报告

工程名称: 湛江110kV横山输变电工程试验日期:2015年09月24日安装位置:110kV 1M母线PT(A相) 1.铭牌: 2.绝缘电阻测试(单位:MΩ):温度:28℃湿度:65 % 3.绕组电阻测试: 温度: 28℃ 4.变比检查: 5.极性检查:A与1a、2a、da同极性。 工程名称: 湛江110kV横山输变电工程试验日期:2015年09月24日 安装位置:110kV 1M母线PT(A相)

6.电容值及介损测试: 温度: 18 ℃湿度: 65 % 8. 试验结果: 合格 试验人员:试验负责人: 工程名称: 湛江110kV横山输变电工程试验日期:2015年09月24日安装位置:110kV 1M母线PT(B相) 1.铭牌:

2.绝缘电阻测试(单位:M Ω):温度:28℃ 湿度:65 % 3.绕组电阻测试: 温度: 28℃ 4.变比检查: 5.极性检查:A 与1a 、2a 、da 同极性。 工程名称: 湛江110kV 横山输变电工程 试验日期:2015年09月24日 安装位置:110kV 1M 母线PT (B 相) 6.电容值及介损测试: C 1 C 2 B

温度: 18 ℃湿度: 65 % 8. 试验结果: 合格 试验人员:试验负责人: 工程名称: 湛江110kV横山输变电工程试验日期:2015年09月24日安装位置:110kV 1M母线PT(C相) 1.铭牌:

2.绝缘电阻测试(单位: M Ω):温度:28℃ 湿度:65 % 3.绕组电阻测试: 温度: 28℃ 4.变比检查: 5.极性检查:A 与1a 、2a 、da 同极性。 工程名称: 湛江110kV 横山输变电工程 试验日期:2015年09月24日 安装位置:110kV 1M 母线PT (C 相) 6.电容值及介损测试: 温度: 18 ℃ 湿度: 65 % C 1 C 2 N E B

电流互感器的精度 ()

电流互感器的精度5P20,表示当一次侧电流为CT一次侧额定电流的20倍时,CT的复合误差能保证在5%以内。这是保护级CT的精度要求。 一、精度等级定义 互感器的精度是制造时就规定好的。常用的精度是0.1级、0.5级、10P 级。不同的负载使用不同的精度。计量要求准确,使用0.1级。当发生短路时,电流很大、考虑互感器线圈的磁饱和问题,所以保护一般选择10P 级。测量选用0.5级。 5P10,5P20,10P10,10P20 是电流互感器保护用绕组的准确级标示。以该准确级在额定准确限值一次电流下所规定的最大允许复合误差百分数标称,其后标以字母“P”(表示保护)。保护用电流互感器的标准准确级有:5P和10P。例如5P10后面的10是准确限值系数,5P10表示当一次电流是额定一次电流的10倍时,该绕组的复合误差≤±5% 5P20表示当一次电流是额定一次电流的20倍时,该绕组的复合误差≤±5% 测量用电流互感器的标准准确级有:0.1,0.2,0.5,1,3,5。 特殊使用要求的电流互感器的准确级有0.2S和0.5S。 带S的是特殊电流互感器,要求在1%-120%负荷范围内精度足够高,一般取5个负荷点测量其误差小于规定的范围; 0.2,0.5等一般就是测量线圈,要求误差20%-120%负荷范围内精度足够高,一般取4个负荷点测量其误差小于规定的范围(误差包括比差和角差,因为电流是矢量,故要求大小和相角差)。

而5P,10P是保护用电流互感器的精度要求,即要求在短路电流下复合误差小于一定的值,5P即小于5%,10P即小于10%。 另外还有一种保护用CT,即差动保护用CT,采用D级电流互感器,这是一种非标准的准确级。其特点是CT的抗饱和特性非常好,在短路情况下,不会像其他保护用CT一样容易饱和。 所以电流互感器根据用途规定了不同的准确度,也就是不同电流范围内的误差精度。

PT102电流型电压互感器使用方法及曾经实验数据

PT102微型精密电压互感器(测量用) 产品型号:PT102 安装方法:直接焊接在印刷电路板上 使用方法: PT102实际上是一款毫安级精密电流互感器,额定输入电流和额定输出电流均为2mA,用户可使用推荐电路,利用限流电阻R’(功率要求有2倍的余量)将输入端电压信号变换成电流信号,不论额定输入电压多大,调整图中反馈电阻R和r的值可得到所需要的电压输出。电容C1及可调电阻r’用来补偿相位,建议R取V0/0.002,r取R/10,C1取约为65/R(μF),V’取200KΩ。电容C2和C3取400至1000PF,用来去耦和滤波,两个反接的二极管可保护运算放大器,运算放大器视精度要求,使用性能较好的运算放大器,较容易达到较高的精度和较好的稳定性。运算放大器电源电压根据具体情况自定,图中电阻R和R’要求精度优于1%,温度系数优于50PPM。用户使用推荐电路,稍加改动也可构成单电源供电模式,适用于单极性A/D转换器的输入。 额定输入电流也可不加运算放大器而直接并联一个小于400Ω电阻得到最大1伏输出电压信号,线性度仍优于0.1%

PT102传感器输入侧串联110K,1W电阻,产生220V AC/(110+0.11)< 2mA AC额定电流 历史上曾经设计: LD-EM235输入时: 231V AC->R1.50K->2.19VDC(非线性) 230V AC->R1.25K->1.97VDC(非线性) 232V AC->R0.75K->1.37VDC 230V AC->R0.51K->0.92VDC R0.75K下输出是线性,选择R=0.75K 二次改进设计时: LD-EM231TC输入: 285V AC->2.6mA ->R0.02k->52mV->PLC的CPU中将产生12809个工程单位->在HMI中设置为->285V AC 230V AC->2mA ->R0.02k->44mV->PLC的CPU中将产生9608 个工程单位->在HMI中应显示->214V AC 之所以产生6V的误差是由于EM231TC的温度非线性特征造成的 使用LD-EM231TC温度模块做电压检测时的温度补偿影响分析: 由于LD-EM231TC温度传感器中占用A+,A-通道,模块中的DIP第8位必须设置为0(温度补偿使能),因 此给全部输入端都进行有补偿能力,假设PLC的整定温度在15C进行,当夏天到达30C时, EM231TC中 的B+B-,C+C-,D+D-回路将增加150个工程单位,(A+A-回因输入信号减少补偿后理论上没有变化), 在HMI中将叠加1.5C=255.5C; 相反,如果到冬天环境0C时,HMI中将减少1.5C=212.5V 准确的影响数值需要调试实际确定,所以,使用EM231TC同时检测电压的测量误差难于小于4% ET231TC输入范围: -200C...+3000C->(-2000...30000)个工程单位,断线时显示32767

1.保护用电流互感器

1. 保护用电流互感器 1.1讨论电流互感器的必要性 我们知道,短路电流中含有直流分量,这个直流分量会随时间以一次衰减时间常数衰减。电压等级越高,线路阻抗角越大,L/R常数就越大,直流分量在短路电流中存在时间越长。 目前的数字式继电保护装置,动作速度快,大都在直流分量还未衰减至零之前就可出口,因此很有必要讨论在短路电流中含直流分量时(即直流分量衰减过程末结束的情况下),电流互感器的暂态工作过程、这个过程对继电保护的影响和继电保护应采取的对策。 另外,随着系统容量的增加和短路电流水平的提高,要求电流互感器的变比越来越大,特别是在变电站的低压侧,这不仅在经济上投资太大,而且有时常选不到满意的设备,致使运行中出现了由于TA饱和,保护不能正确工作的现象。所有这些都促使我们要研究和讨论电流互感器的问题。 1.2 电流互感器的配置 电流互感器的配置应符合以下要求; (1)电流互感器二次绕组的数量、类型和准确等级应满足继电保护自动装置和测量仪表的要求。 (2)保护用电流互感器的配置应避免出现主保护的死区。接入保护的互感器二次绕组的分配,应注意避免当一套保护仃用时,出现被保护区内故障时的保护动作死区。 (3)对中性点有效接地系统,电流互感器可按三相配置,对中性点非有效接地系统,依具体要求可按两相或三相配置。 (4)当配电装置采用一个半断路器接线时,对独立式电流互感器每串宜配置三组,每组的二次绕组数量按工程需要确定。 (5)继电保护和测量仪表宜用不同二次绕组供电,若受条件限制须共用一个二次绕组时,其性能应同时满足测量和保护的要求,且接线方式应注意避免仪表校验时影响继电保护工作。 (6)在使用微机保护的条件下,各类保护宜共用二次绕组,以减少互感器二次绕组数量。但一个元件的两套互为备用的主保护应使用不同二次绕组。 (7)电流互感器的二次绕组不宜进行切换,当需要时,应采取防止开路的措施。 1.3 一次参数的选择 (1) 电流互感器应根据其所属一次设备的额定电流或最大工作电流选择适当的额定一次电流。额定一次电流(Ipn)的标准值为:10、12.5、15、20、25、30、40、50、60、75以及它们的十进位倍数或小数。 (2) 电流互感器的额定连续热电流(I cth)、额定短时热电流(I th)和额定动稳电流(I dyn)应能满足所在一次回路的最大负荷电流及短路电流的要求,并应适当考虑系统的发展情况。当互感器一次绕组可串、并切换时,应按其接线状态下实际短路电流进行I th及I dyn校验。 (3) 选择额定一次电流时,应使得在额定变流比条件下的二次电流满足该回路测量仪表和保护装置的准确性要求。

电压互感器与电流互感器的作用、原理及两者区别

电流互感器作用及工作原理_电压互感器的作用及工作原理_电压互感器和电流互感器的区别 电力系统为了传输电能,往往采用交流电压、大电流回路把电力送往用户,无法用仪表进行直接测量。互感器的作用,就是将交流电压和大电流按比例降到可以用仪表直接测量的数值,便于仪表直接测量,同时为继电保护和自动装置提供电源,所以说电压互感器与电流互感器在电力系统中起到了非常的大的作用,而本文要介绍的就是电压互感器与电流互感器的区别以及如何使用电压互感器测量交流电路线电压。 电流互感器作用及工作原理 电流互感器的主要所用是用来将交流电路中的大电流转换为一定比例的小电流(我国标准为5安倍),以供测量和继电保护只之用。大家应该知道在发电、变电、输电、配电过程中由于用电设备的不同,电流往往从几十安到几万安都有,而且这些电路还可能伴随高压。那么为了能够对这些线路的电路进行监控、测量,同时又要解决高压、高电流带来的危险,这时就需要用到电流互感器了。有些人可能见过电工用的钳形表,这是一种用来测量交流电流的设备,它那个“钳”便是穿心式电流互感器。

电流互感器的结构如下图所示,可用它扩大交流电流表的量程。在使用时,它的原线圈应与待测电流的负载线路相串联,副边线圈则与电流表串接成闭合回路,如图中右边的电路图所示。 电流互感器的原线圈是用粗导线绕成,其匝数只有一匝或几匝,因而它的阻抗极小。原线圈串接在待测电路中时,它两端的电压降极小。副线圈的匝数虽多,但在正常情况下,它的电动势E2并不高,大约只有几伏。 由于I1/I2=K i(Ki称为变流比)所以I1=K i*I2

由此可见,通过负载的电流就等于副边线圈所测得的电流与变流比K i之乘积。如果电流表同一只专用的电流互感器配套使用,则这安培表的刻度就可按大电流电路中的电流值标出。电流互感器次级电流最大值,通常设计为标准值5A。不同的电流的电路所配用的电流互感器是不同的,其变流比有10/5、20/5、30/5、50/5、75/5、100/5等等。 为了安全起见,电流互感器副线圈的一端和铁壳必须接地。 电流互感器规格型号识别方法 电流互感器的型号是由2~4位拼音字母及数字组成。通常能表示出电流互感器的线圈型式、绝缘种类、导体的材料及使用场所等。横线后面的数字表示绝缘结构的电压等级(4级)。电流互感器型号中字母的含义如下: L:在第一位,表示电流互感器;

保护用电流互感器的分类及使用要求

1)电流互感器的接线应遵守串联原则:即一次绕阻应与被测电路串联,而二次绕阻则与所有仪表负载串联; 2)按被测电流大小,选择合适的变化,否则误差将增大。同时,二次侧一端必须接地,以防绝缘一旦损坏时,一次侧高压窜入二次低压侧,造成人身和设备事故; 3)二次侧绝对不允许开路,因一旦开路,一次侧电流I1全部成为磁化电流,引起φm和E2骤增,造成铁心过度饱和磁化,发热严重乃至烧毁线圈;同时,磁路过度饱和磁化后,使误差增大。另外,二次侧开路使E2达几百伏,一旦触及造成触电事故。因此,电流互感器二次侧都备有短路开关,防止一次侧开路。如图l中K0,在使用过程中,二次侧一旦开路应马上撤掉电路负载,然后,再停车处理。一切处理好后方可再用。 4)为了满足测量仪表、继电保护、断路器失灵判断和故障录波等装置的需要,在发电机、变压器、出线、母线分段断路器、母联断路器、旁路断路器等回路中均设具有2~8个二次绕阻的电流互感器。对于大电流接地系统,一般按三相配置;对于小电流接地系统,依具体要求按二相或三相配置; 5)对于保护用电流互感器的装设地点应按尽量消除主保护装置的不保护区来设置。例如:若有两组电流互感器,且位置允许时,应设在断路器两侧,使断路器处于交叉保护范围之中; 6)为了防止支柱式电流互感器套管闪络造成母线故障,电流互感器通常布置在断路器的出线或变压器侧; 7)为了减轻发电机内部故障时的损伤,用于自动调节励磁装置的电流互感器应布置在发电机定子绕组的出线侧。为了便于分析和在发电机并入系统前发现内部故障,用于测量仪表的电流互感器宜装在发电机中性点侧。 艾驰商城是国内最专业的MRO工业品网购平台,正品现货、优势价格、迅捷配送,是一站式采购的工业品商城!具有 10年工业用品电子商务领域研究,以强大的信息通道建设的优势,以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力,为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解相关低压配电产品的选型,报价,采购,参数,图片,批发等信息,请关注艾驰商城https://www.doczj.com/doc/1c17201673.html,。

10KV电压互感器试验报告

电压互感器试验报告 名称H03 PT 柜号H03 试验日期2016年12月30日额定电压比10/V 3/0.1/V 3/0.1/3kV 型号JDZX22-10C1 端子标志a-n da-dn 制造日期2016年11月准确级次0.5 3P 制造厂 额定输出(VA) 50 50 ABB 出厂编勺A相203551606 B相203841606 C相203811606 直流电阻及变比测试: 二次组别项目名称A相B相C相 a— n 额定变比100 100 100 实测变比99.87 100.11 99.89 相对误差(%)-0.13 0.11 -0.11 直流电阻(Q) 0.259 0.255 0.257 一次侧直流电阻(Q) 2215 2308 2276 绝缘电阻:(M Q) 高对低及地:A 2500 B 2500 C 2500 低对地:A. 1a. 1n : 500 da. dn:500 B. 1a. 1n : 500 da. dn 500 C. 1a. 1n : 500 da.dn:500 耐压(KV ): 二次侧2KV 一分钟无异常 结论: 合格

电压互感器试验报告 名称H06 PT 柜号H06 试验日期2016年12月30日额定电压比10/V 3/0.1/V 3/0.1/3kV 型号JDZX22-10C1 端子标志a-n da-dn 制造日期2016年11月准确级次0.5 3P 制造厂 额定输出(VA) 50 50 ABB 出厂编勺A相209331608 B相209291608 C相209301608 直流电阻及变比测试: 二次组别项目名称A相B相C相 a— n 额定变比100 100 100 实测变比100.32 99.77 100.37 相对误差(%)0.32 -0.23 0.37 直流电阻(Q) 0.266 0.265 0.255 一次侧直流电阻(Q) 2238 2365 2269 绝缘电阻:(M Q) 高对低及地:A 2500 B 2500 C 2500 低对地:A. 1a. 1n : 500 da. dn:500 B. 1a. 1n : 500 da. dn 500 C. 1a. 1n : 500 da.dn:500 耐压(KV ): 二次侧2KV 一分钟无异常结论: 合格

保护用电流互感器的分类及功能

保护用电流互感器分为:1.过负荷保护电流互感器,2.差动保护电流互感器,3.接地保护电流互感器(零序电流互感器) 保护用电流互感器主要与继电装置配合,在线路发生短路过载等故障时,向继电装置提供信号切断故障电路,以保护供电系统的安全。保护用电流互感器的工作条件与测量用电流互感器完全不同,保护用互感器只是在比正常电流大几倍几十倍的电流时才开始有效的工作。保护用互感器主要要求:1.绝缘可靠,2.足够大的准确限值系数,3.足够的热稳定性和动稳定性。 保护用互感器在额定负荷下能够满足准确级的要求最大一次电流叫额定准确限值一次电流。准确限值系数就是额定准确限值一次电流与额定一次电流比。当一次电流足够大时铁芯就会饱和起不到反映一次电流的作用,准确限值系数就是表示这种特性。保护用互感器准确等级5P、 10P,表示在额定准确限值一次电流时的允许电流误差为1%、3%,其复合误差分别为5%、10% 线路发生故障时的冲击电流产生热和电磁力,保护用电流互感器必须承受。二次绕组短路情况下,电流互感器在一秒内能承受而无损伤的一次电流有效值,称额定短时热电流。二次绕组短路情况下,电流互感器能承受而无损伤的一次电流峰值,称额定动稳定电流。 保护用电流互感器的精度等级5P/10P ,10P标示复合误差不超过10%。 艾驰商城是国内最专业的MRO工业品网购平台,正品现货、优势价格、迅捷配送,是一站式采购的工业品商城!具有 10年工业用品电子商务领域研究,以强大的信息通道建设的优势,以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力,为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解相关互感器产品的选型,报价,采购,参数,图片,批发等信息,请关注艾驰商城https://www.doczj.com/doc/1c17201673.html,。

电流互感器的保护级应用

5P10是一种电流互感器的保护级,后面的10是准确限值系数,5P10表示当一次电流是额定一次电流的10倍时,该绕组的复合误差≤±5% 其他类推 这是客户一封信里关于电流互感器的参数, Primary current 300A Secondary current 5/5/5 three cores core 1 for metering 10 VA class 0.5 Fs 5 core 2 for protection 15VA class 5 P10 core 2 for protection 5 VA class 5 P 10 希望老鸟能给我讲解下各部份是什么意思,谢谢! Primary current 300A ---为一次电流额定值300A Secondary current 5/5/5 three cores 二次分三部分绕组额定电流均为5A core 1 for metering 10 VA class 0.5 Fs 5 ,测量用绕组,额定容量10VA core 2 for protection 15VA class 5 P10 保护用额定容量15VA core 2 for protection 5 VA class 5 P 10保护用额定容量5VA 电流互感器中的FS表示仪表保安系数,仅仅适用于测量级的电流互感器,具体规定如下: FS=额定仪表限值一次电流 / 额定一次电流; 仅仅在用户有要求时,确定该数值,其推荐值为5,或10; 主要是在系统故障电流通过电流互感器时,对二次仪表起保护作用,FS越小,二次仪表越安全。 额定仪表限值一次电流是在额定负荷下,复合误差大于等于10%的最小一次电流。 列如,经计算,你需要装设保护的地方,在最大运行方式下短路电流是4KA,你选用的电流互感器是150/5,5P10,也就是说该电流互感器在150A*10倍 =1500A=1.5KA时,能保证绕组的复合误差≤±5%;而很可能短路后,电流超过1.5KA,甚至达到4KA,这时就达不到复合误差≤±5%,如果选用150/5,5P30的电流互感器,电流互感器在150A*30倍=4500A=4.5KA时,能保证绕组的复合误差≤±5%,但最大短路电流才4KA,故在全量程中,均能保证保护用电流互感器的精度。 但实际应用中,为降低成本,保护并不需要太高的精度,10P已经能满足需要,且在选择电流互感器时,也没有必要保证在最大短路电流时还保证精度,一般在保护定值附近能保证精度就可以了。 比如:"5P20 4000-2000/1A 80VA" 准确级为5P的保护用电流互感器的误差限值在额定频率及额定负荷下其电流误差相位差和复合误差不应超过下列值: 额定一次电流下的电流误差不超过正负1%;

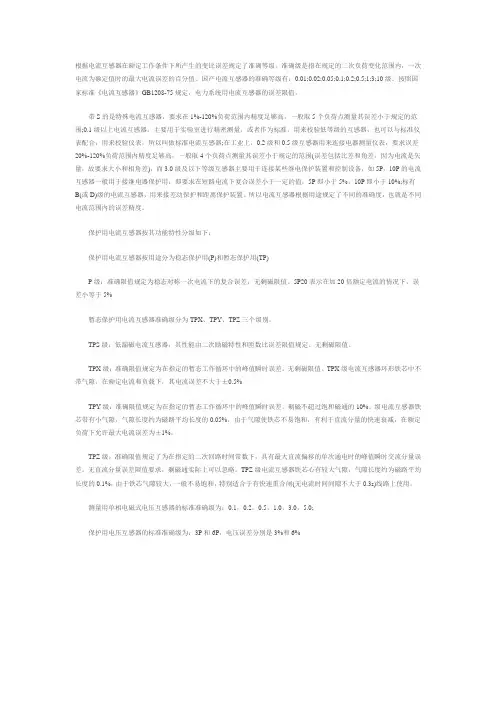

电压、电流互感器准确等级

电压、电流互感器准确等级 根据电流互感器在额定工作条件下所产生的变比误差规定了准确等级。准确级是指在规定的二次负荷变化范围内,一次电流为额定值时的最大电流误差的百分值。国产电流互感器的准确等级有:0.01;0.02;0.05;0.1;0.2;0.5;1;3;10级。按照国家标准《电流互感器》GB1208-75规定,电力系统用电流互感器的误差限值。 带S的是特殊电流互感器,要求在1%-120%负荷范围内精度足够高,一般取5个负荷点测量其误差小于规定的范围;0.1级以上电流互感器,主要用于实验室进行精密测量,或者作为标准,用来校验低等级的互感器,也可以与标准仪表配合,用来校验仪表,所以叫做标准电流互感器;在工业上,0.2级和0.5级互感器用来连接电器测量仪表,要求误差20%-120%负荷范围内精度足够高,一般取4个负荷点测量其误差小于规定的范围(误差包括比差和角差,因为电流是矢量,故要求大小和相角差),而3.0级及以下等级互感器主要用于连接某些继电保护装置和控制设备,如5P,10P的电流互感器一般用于接继电器保护用,即要求在短路电流下复合误差小于一定的值,5P即小于5%,10P即小于10%;标有B(或D)级的电流互感器,用来接差动保护和距离保护装置。所以电流互感器根据用途规定了不同的准确度,也就是不同电流范围内的误差精度。 保护用电流互感器按其功能特性分级如下: 保护用电流互感器按用途分为稳态保护用(P)和暂态保护用(TP) P级:准确限值规定为稳态对称一次电流下的复合误差,无剩磁限值。5P20表示在加20倍额定电流的情况下,误差小等于5% 暂态保护用电流互感器准确级分为TPX、TPY、TPZ三个级别。 TPS 级:低漏磁电流互感器,其性能由二次励磁特性和匝数比误差限值规定。无剩磁限值。TPX级:准确限值规定为在指定的暂态工作循环中的峰值瞬时误差。无剩磁限值。TPX级电流互感器环形铁芯中不带气隙,在额定电流和负载下,其电流误差不大于±0.5% TPY级:准确限值规定为在指定的暂态工作循环中的峰值瞬时误差。剩磁不超过饱和磁通的10%。级电流互感器铁芯带有小气隙,气隙长度约为磁路平均长度的0.05%,由于气隙使铁芯不易饱和,有利于直流分量的快速衰减,在额定负荷下允许最大电流误差为±1%。TPZ级:准确限值规定了为在指定的二次回路时间常数下,具有最大直流偏移的单次通电时的峰值瞬时交流分量误差。无直流分量误差限值要求,剩磁通实际上可以忽略。TPZ级电流互感器铁芯心有较大气隙,气隙长度约为磁路平均长度的0.1%,由于铁芯气隙较大,一般不易饱和,特别适合于有快速重合闸(无电流时间间隙不大于0.3s)线路上使用。 测量用单相电磁式电压互感器的标准准确级为:0.1,0.2,0.5,1.0,3.0,5.0; 保护用电压互感器的标准准确级为:3P和6P,电压误差分别是3%和6%。

电容式电压互感器试验内容及方法..

电容式电压互感器试验内容及方法 第一章绪论 电压互感器作为一种电压变换装置(Transformer)是电力系统中不可或缺的设备,它跨接于高压与零线之间,将高电压转换成各种仪表的工作电压,(国标规定为100/√3和100V),电压互感器的主要用途有:1)用做商业计量用。主要接于变电站的线路出口和入口上,常用于网与网、站与站之间的电量结算用,这种用途的互感器一般要求0.2级计量精度,互感器的输出容量一般不大;2)用做继电保护的电压信号源。这种互感器广泛应用于电力系统的母线和线路上,它要求的精度一般为0.5级及3P级,输出容量一般较大;3)用做合闸或重合闸检同期、检无压信号用,它要求的精度一般为1.0、3.0级,输出容量也不大。现代电力系统,电压互感器一般可做到四线圈式,这样,一台电压互感器可集上述三种用途于一身。 电容式电压互感器(Capacitor Voltage Transformers,简称“CVT”)是50年代开始研制生产,经过科技人员不懈的努力,我国的电容式电压互感器技术已达到国际先进水平,但在生产、试验研究、以及使用过程中存在很多问题。本文拟从电容式电压互感器的各种试验基本原理入手,着重说明电容式电压互感器基本试验方法,检验的目的以及在现场使用、现场检验方面存在的问题怎样通过试验的手段来判断等问题,以使产品设计、试验、销售、服务和运行部门的专业人员对其有一个比较全面的了解。 第二章电容式电压互感器试验要求 §1.基本试验条件 1.1试验的环境条件 为了保证试验的准确性、可靠性,所有试验应在一定条件下进行,试验时应注意试验环境条件并做好记录。试验环境条件分为两种,一种为人工环境,这种情况下,一般在产品标准中都作了具体规定;另一种为自然环境条件,这种情况下,试验条件一般应遵循以下几条规律。 a) 环境温度,应在+5~+35 ℃范围内。 b) 试品温度与环境温度应无显著差异。试品在不通电状态下在恒定的周围空气温度中放置了适当长的时间后,即认为与周围空气温度相同。 c) 试验场所不得有显著的交直流外来电磁场干扰。 d) 试验场所应有单独的工作接地可靠接地,应有适当的防护措施和安全措施。 e) 试品与接地体或邻近物体的距离一般应大于试品高压部分与接地部分最小空气距离的1.5倍。

保护用电流互感器的分类和选择

保护用电流互感器的分类和选择 1)保护用电流互感器的分类 (1)P类:准确限值规定为稳态对称一次电流的复合误差εe的电流互感器,对剩磁无要求。 (2)PR类:剩磁系数有规定值(≤10%)的电流互感器,在某些情况下,也可规定二次回路的时间常数或二次绕组电阻的限值。 (3)PX类,TPS类,TPX类,TPY类,TPZ类。这些类的电流互感器有其特殊要求,在我国很少使用,这里不介绍。 2)保护用电流互感器的选择 保护用电流互感器的性能应满足继电保护正确动作的要求,首先应保证在稳态对称短路电流下的误差不超过规定值。对于短路电流非周期分量和互感器剩磁的暂态影响,应根据所在系统暂态问题的严重程度、所接保护装置的特性、暂态饱和可能引起的后果和运行经验等因素来合理考虑。如果保护装置具有减缓电流互感器饱和的影响功能,则可按保护装置的特点来选择适当的电流互感器。 按照《电流互感器和电压互感器选择及计算导则》的对电流互感器的选择规定如下:(1)330~500Kv系统保护,高压侧为330~500Kv的变压器保护和300MW及以上的发电机变压器组保护用的电流互感器,由于时间常数大(100ms以上),暂态饱和可能较严重,由此导致保护的拒动或误动的后果严重,因此,应选用TP类电流互感器,保证在实际短路工作循环中,不会暂态饱和。 (2)220KV系统保护,高压侧为220KV的变压器保护,100~200MW级的发变机组差动保护用的电流互感器,暂态饱和问题及其影响相对较轻,可按稳态条件进行选择计算,为了减轻可能发生的暂态饱和影响而给定适当的暂态系数,宜选用P、PR、PX类电流互感器。PR类能限制剩磁影响,有条件应推广使用。给定暂态系数应根据应用情况和运行经验确定。对于100~200MW机组外部故障给定暂态系数不宜低于10;220KV系统的给定暂态系数不宜低于2。 (3)110KV及以下系统保护用电流互感器一般按稳态条件选择,选用P类电流互感器。 (4)高压母线差动保护用电流互感器的选择,由于母线故障时短路电流大,而且外部短路时流过个电流互感器的差别也可能很大,即使各侧选用特性相同的电流互感器,其暂态饱和程度也可能很不一致。为此,母线差动保护应具有抗互感器暂态饱和能力,在工程应用中可按稳态短路电流或保护装置的要求选用适当的互感器。 (5)非直接接地系统的接地保护用电流互感器,可根据具体情况采用由三相电流互感器组成的零序滤过器,专用电缆式或母线式零序电流互感器。

电流互感器准确级大全完整版

电流互感器准确级大全 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】

电流互感器的准确级 一:电流互感器的准确级:电流互感器根据测量误差的大小可划分为不同的准确级。准确级是指在规定的二次负荷变化范围内,一次电流为额定值时的最大电流误差。 带S(special特殊)特殊电流互感器,要求再1%——120%负荷范围内精度足够高,一般取5个负荷点测量其误差小于规定的范围,不带S的是取4个负荷点测量其误差小于规定的范围之内。 0.2级和0.2S级圴是针对测量用电流互感器,其最大的区别是在小负荷时,0.2S级比0.2级有更高的测量精度;主要是用于负荷变动范围比较大,而有些时候几乎空载的场合。在实际负荷电流小于额定电流的30%时,0.2S级的综合误差明显小于0.2级电流互感器。 二:保护型准确级:保护用电流互感器按用途分为稳态保护用(P代表保护)和暂态保护用的两类。 1、护用电流互感器的准确级常用的有5P和10P。由于短路过程中I1和I2的关系复杂,故保护级的准确级是以额定准确限值一次电流下的误差标称的。所谓额定准确限值一次电流即一次电流为额定一次电流的倍数。

5P20的含义为:该保护CT一次流过的电流在其额定电流的20倍以下时,此CT的误差应小于±5%。 2、暂态保护用电流互感器的准确级分为TPX、TPY、TPZ。 TPX:电流互感器环形铁芯中不带气隙,在额定电流和负载下,其电流误差不大于±5%,相位差不大于±30度,在短路全过程中,在电流互感器额定准确级范围内,其瞬间最大电流误差不超过额定二次对称短路电流峰值的5%,电流过零时相位差不大于3度。 TPY:电流互感器环形铁芯中带小气隙,气隙长度约为磁路平均长度的0.05%,由于气隙使铁芯不易饱和,有利于直流分量的快速衰减。在额定电流和负载下,其电流误差不大于±1%,相位差为1度,在短路全过程中,在电流互感器额定准确级范围内,其瞬间最大电流误差不超过额定二次对称短路电流峰值的7.5%,电流过零时相位差不大于4.5度。 TPZ:电流互感器环形铁芯中带较大气隙,气隙长度约为磁路平均长度的0.1%,由于气隙使铁芯不易饱和,特别适合快速重合闸。间隙大,剩磁可以忽略,铁芯磁化曲线线性度好,二次回路时间常数小,对交流分量的传变性能好,但是传变直流分量能力差。 500KV线路保护用的互感器一般选用TPY级暂态型互感器。 采用暂态型电流互感器的必要性? (1)500KV电力系统的时间常数增大。22KV系统时间常数一般小于60MS,而500KV系统时间常数在80MS-200MS之间,系统时间常数增大,导致短路电流非周期分量的衰减时间加长,短路电流的暂态持续时间加长。 (2)系统容量增大,短路电流的幅值也增大。 (3)由于系统稳定的要求,500KV系统主保护动作时间一般在20MS左右,总的切除故障时间小于100MS,系统主保护是在故障的暂态过程中动作的。 由于电力系统短路,暂态电流流过电流互感器时,在互感器内产生一个暂态过程。如果不采取措施,电流互感器铁芯很快趋于饱和。特别是在装有重合闸的电路上,在第一次故障造成的暂态过程尚未衰减完毕的情况下,再叠加另一次短路的暂态过程,由于电流互感器剩磁的存在,有可能使铁芯更快的饱和。其结果是电流互感器传变电流信息准确性受到破坏,造成继电保护不正确动作。

10KV电磁式电压互感器试验

10KV电磁式电压互感器 试验项目、标准、方法、注意事项 1 试验项目及程序 1.1 电磁式电压互感器的绝缘试验包括以下试验项目: a) 绕组的直流电阻测量; b) 绝缘电阻测量; c) 极性检查; d) 变比检查; e) 励磁特性和空载电流测量; f) 交流耐压试验; 2试验方法及主要设备要求 2.1绕组的直流电阻测量 2.1.1使用仪器 测量二次绕组一般使用双臂直流电阻电桥,测量一次绕组一般使用单臂直流电阻电桥。 2.1.2试验结果判断依据 与出厂值或初始值比较应无明显差别。 2.1.3注意事项 试验时应记录环境温度。 2.2绕组的绝缘电阻测量 2.2.1使用仪器 2500V绝缘电阻测量仪(又称绝缘兆欧表)。 2.2.2测量要求 测量一次绕组和各二次绕组的绝缘电阻。测量时各非被试绕组、底座、外壳均应接地。 2.2.3试验结果判断依据 绕组绝缘电阻不应低于出厂值或初始值的70%。 2.2.4注意事项 试验时应记录环境湿度。测量二次绕组绝缘电阻的时间应持续60s,以替代二次绕组交流耐压试验。 2.3极性检查 2.3.1使用仪器 电池、指针式直流毫伏表(或指针式万用表的直流毫伏档)。

2.3.2检查及判断 各二次绕组分别进行。将指针式直流毫伏表的“+”、“-”输入端接在待检二次绕级的端子上,方向必须正确:“+”端接在“a”,“-”端接在“n”;将电池负极与电压互感器一次绕组的“N”端相连,从一次绕组“A”端引一根电线,用它在电池正极进行突然连通动作,此时指针式直流毫伏表的指针应随之摆动,若向正方向摆动则表明被检二次绕组极性正确。反之则极性不正确。 2.3.3注意事项 接线本身的正负方向必须正确。检查时应先将毫伏表放在直流毫伏的一个较大档位,根据指针摆动的幅度对挡位进行调整,使得既能观察到明确的摆动又不超量程撞针。电池连通2一3S后立即断开以防电池放电过量。 2.4变比检查 2.4.1使用仪器设备 调压器、交流电压表(1级以上)、交流毫伏表(1级以上)。 2.4.2检查方法 待检电压互感器一次及所有二次绕组均开路,将调压器输出接至一次绕组端子,缓慢升压,同时用交流电压表测量所加一次绕组的电压U1,用交流毫伏表测量待检二次绕组的感应电压U2,计算U1/U2的值,判断是否与铭牌上该绕组的额定电压比(U1n / U2n)相符。 2.4.3注意事项 各二次绕组及其各分接头分别进行检查。 2.5励磁特性和空载电流测量 2.5.1使用仪器设备 调压器、交流电压表(1级以上)、交流电流表(1级以上)、测量用电流互感器(0.2级以上)。 2.5.2试验方法 空载电流测量是高电压试验,试验时要保证被试品对周围人员、物体的安全距离,并必须在试验设备及被试品周围设围栏并有专人监护。 各二次绕组n端单端接地,一次绕组N端单端接地。 将调压器的电压输出端接至某个二次绕组(应尽量选择二次容量大的二次绕组),在此接人测量用电压表、电流表(一般需要用到测量用电流互感器)。 接好线路后合闸,缓慢升压,当电压升至该二次绕组额定电压时读出并记录电压、电流值。继续升压至高限电压(中性点非有效接地系统为1.9U m/√3,中性点有效接地系统为1.5 U m/√3)下,迅速读出并记录电压、电流值并降压,断开电源刀闸。 励磁特性测量点至少包括额定电压的0.2、0.5、0.8、1.0、1.2、1.5、1.9、2.5倍 2.5.3结果判别 2.5. 3.1空载电流 1) 2)在下列试验电压下,空载电流不大于最大允许电流,中性点非有效接地系统为3 U,中性点接 9.1m /

保护用电流互感器准确级选择的探讨

保护用电流互感器准确级选择的探讨 1问题的提出 保护用电流互感器(TA)主要与继电保护装置配合,在线路发生短路过载等故障时,向继电装置提供信号切断故障电路,保护电力系统的安全。它的工作条件与测量用互感器完全不同,后者正常一次电流工作范围有合适的准确度即可,当通过故障短路电流时,希望互感器尽早饱和,以保护测量仪表不受短路电流损害。而前者在比正常电流大几倍或几十倍电流时才开始工作,其误差(电流和相位误差)要求在误差曲线范围内,而同时考核电流误差和相位差时用复合误差。 保护用TA一次电流i1较小时,二次电流i2线性变化;当i1增大到一定时,互感器铁心中的磁密很高。由于铁磁材料的非线性,励磁电流i0中高次谐波含量很大,波形呈尖顶形,与正弦波相去甚远,即使il 是理想的正弦波,i2也不是正弦的。 非正弦小波不能用相量图分析,需采用复合误差的(概念分析),这使i0迅速增大,相当于部分i1未能转换成i2,i2与i1不再成正比变化,从而增加TA误差。 当电力系统发生短路故障而引起继电保护动作时,短路电流i很大,一般为额定电流的10几倍,使误差增大,危及保护装置的灵敏性和选择性。 另外,从原理上讲,TA本身是个特殊的变压器,变压器都有在额定负荷下运行的要求。因此,如TA二次侧负荷超过其额定二次负荷值,同

样会增加其误差。 2解决的思路 如上所述,TA误差不可避免,其大小与TA铁心励磁特性及二次侧负荷有关。 要控制好这个误差,须处理TA所在位置最大故障i、该电流与额定i1的比值、额定电流比及额定二次负荷的关系。因此需准确了解准确级及与其相关的准确级限值、额定电流比和额定负荷的概念。要解决此问题,就要根据变电站的实际情况选择合适的准确级。 对保护用TA,准确级以该级在额定准确限值i1下的最大允许复合误差的百分数标称,其后标以字母P表示保护1>,它实际上是人为规定的TA制造的误差等级要求。准确限值系数指能满足复合误差要求的i1max与额定i1的比值。额定电流比则指额定i1与i2的比值。额定负荷是确定互感器准确级所依据的二次负荷值1>。 在早期国家标准《电流互感器》(GBl208-75)中规定,TA保护准确级为B 和D级。在选择保护用TA准确级时,应校验10%误差曲线,以保证在短路时电流误差不超过规定值2>。目前新版中规定准确级为5P和10P,分别表示在额定准确限值i1时的复合误差限值为5%、10%;其准确限值系数标准值系列为5、10、15、20、30等,表示在短路故障下,若短路电流i与额定i1,相比的倍数小于该值,则误差控制在准确级范围内。 因此,得到2个结论:1)选择保护用TA的准确级须同时选择准确限值
