电子设备的隔振技术及减振器选型
1、概述
电子设备受到的机械力的形式有多种，其中危害最大的是振动和冲击，它们引起的故障约占80%它们造成的破坏主要有两种形式，其一是强度破坏：设备在某一激振频率下产生振幅很大的共振，最终振动加速度所引起的应力超过设备所能承受的极限强度而破坏；或者由于冲击所产生的冲击应力超过设备的极限强度而破坏。其二是疲劳破坏：振动或冲击引起的应力虽远低于材料的强度，但由于长时间振动或多次冲击而产生的应力超过其疲劳极限，使材料发生疲劳损坏。系统的振动特性受三个参数的影响，即质量、刚度和阻尼。对于电子设备的振动和冲击隔离来说，隔振系统的质量一般是指电子设备的质量，而刚度和阻尼则由设备的支撑装置提供。在机械环境的作用下，尤其是在舰船、坦克、越野车辆、飞机等运载工具中，设备及其内部的电子器件、机械结构等都难以承受振动冲击的干扰。

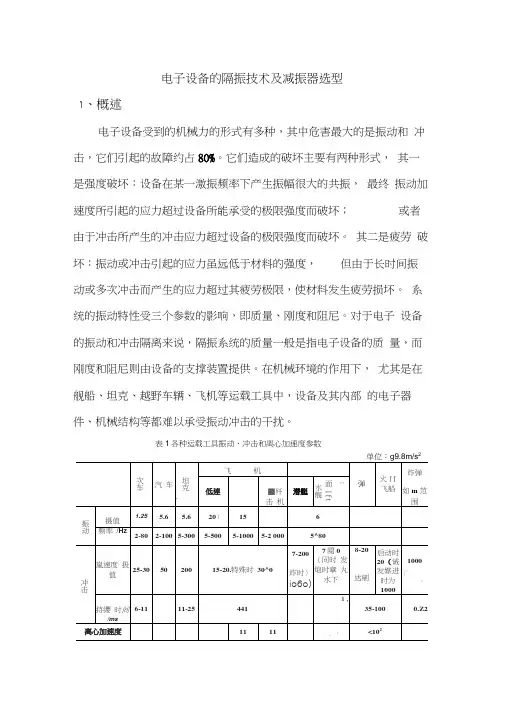

表1各种运载工具振动、冲击和离心加速度参数
为了减少或防止振动与冲击对电子设备的影响，通常采取两种措施：a）通过材料选用和合理的结构设计，增强设备及元器件的耐振动耐冲击能力；b）在设备或元器件上安装减振器，通过隔离振动与冲击，有效地减少振动与冲击对电子设备的影响。
2、隔振技术
2.1隔振
隔振就是通过在设备或器件上安装减振装置，隔离或减少它们与外界间的机械振动传递。
在电子设备与基础之间安装弹性支承即减振器，以减少基础的振动对电子设备的影响程度，使电子设备能正常工作或不受损坏；这种对电子设备采取隔离的措施，称为被动隔振。一般情况下，仪器及精密设备的隔振都是被动隔振。
被动隔振系数：
振动来自基础，其运动用U=Usin（31）表示，也是周期振动。被动隔振也可用隔振系数n表示其隔振效果，它的含义是被隔离的物体振幅与基础振幅之比（或是振动速度幅值、加速度幅值的比值），可用下式计算：
n = x o/ U O
={[1+4 E 2（ f / f o ）2]/[l-（ f / f o）2「+4E 2（ f / f o）2}“（1）式中x o——物体的垂向振幅（m）；
电子设备的隔振技术及减振器选型 1、概述 电子设备受到的机械力的形式有多种，其中危害最大的是振动和冲击，它们引起的故障约占80%。它们造成的破坏主要有两种形式，其一是强度破坏：设备在某一激振频率下产生振幅很大的共振，最终振动加速度所引起的应力超过设备所能承受的极限强度而破坏；或者由于冲击所产生的冲击应力超过设备的极限强度而破坏。其二是疲劳破坏：振动或冲击引起的应力虽远低于材料的强度，但由于长时间振动或多次冲击而产生的应力超过其疲劳极限，使材料发生疲劳损坏。系统的振动特性受三个参数的影响，即质量、刚度和阻尼。对于电子设备的振动和冲击隔离来说，隔振系统的质量一般是指电子设备的质量，而刚度和阻尼则由设备的支撑装置提供。在机械环境的作用下，尤其是在舰船、坦克、越野车辆、飞机等运载工具中，设备及其内部的电子器件、机械结构等都难以承受振动冲击的干扰。 表1各种运载工具振动、冲击和离心加速度参数 2
为了减少或防止振动与冲击对电子设备的影响，通常采取两种措施：a) 通过材料选用和合理的结构设计，增强设备及元器件的耐振动耐冲击能力；b) 在设备或元器件上安装减振器，通过隔离振动与冲击，有效地减少振动与冲击对电子设备的影响。 2、隔振技术 2.1 隔振 隔振就是通过在设备或器件上安装减振装置，隔离或减少它们与外界间的机械振动传递。 在电子设备与基础之间安装弹性支承即减振器，以减少基础的振动对电子设备的影响程度，使电子设备能正常工作或不受损坏；这种对电子设备采取隔离的措施，称为被动隔振。一般情况下，仪器及精密设备的隔振都是被动隔振。 被动隔振系数： 振动来自基础，其运动用U=U o Si n(? t)表示，也是周期振动。被动隔振也可用隔振系数n表示其隔振效果，它的含义是被隔离的物体振幅与基础振幅之比(或是振动速度幅值、加速度幅值的比值) ，可用下式计算： n = X。/ U O ={[1+4 E 2(f / f o) 2 f / f o) 2 ] 2 + 4 2(f/f o) 2} °'5 (1) 式中X O——物体的垂向振幅(m); U o——基础的垂向振幅(m)。 式中f――振动力的频率(H z); f o――隔振系统的固有频率（H Z）； k——隔振器的刚度（N/ m）;
