后浇带拆模板和支頂施工
方案

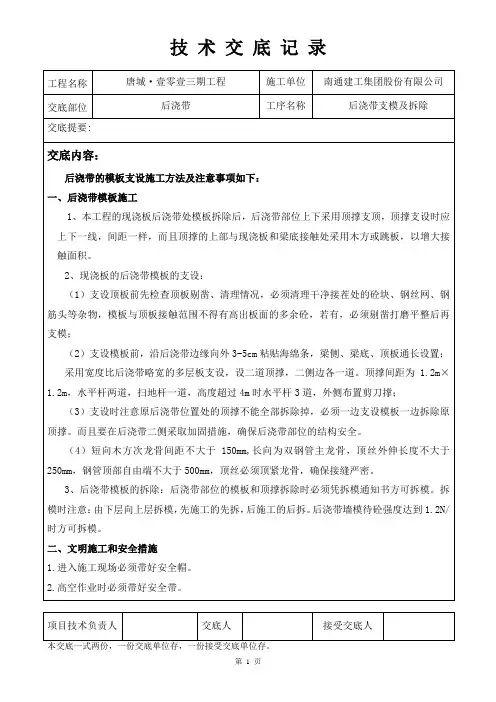

篇一：浅谈后浇带支撑以及模板拆除
浅谈后浇带支撑以及模板拆除
很多工程根据手里和功能需要要求设臵了后浇带，后浇带是施工中的难点也是问题多发地带。一般设计上规定了后浇带的浇注时间，但对后浇带的支撑拆除没有没有给出很明确的规定，规范《混凝土结构工程施工质量验收规范（GB50204-2002）》中第4.3.3条规定后浇带模板的拆除和支顶应按施工技术方案执行，第7.4.6条规定后浇带的留臵位臵应按设计要求和施工技术方案确定。后浇带混凝土浇筑应按施工技术方案执行。由于很多工程在编制施工技术方案的时候没有对后浇带支撑以及拆除做出相应的规定，所以导致了在施工过程中检查发现有的有的施工部门为了施工方便很早的就把后浇带的支撑拆除的现象时有发生。一些工地上的技术人员并非不知道，在施工过程中早早的将后浇带的支撑拆除会带来很多安全隐患，甚至破坏结构本身。但是该部位支撑不拆除给工程带来很多不方便，同时增加了成本，特别是高层建筑，占用钢管和模板量很大。究竟能不能拆除，
拆除后再重新支撑有没有太大的实际意义，这些问题都一直是有争议的。实际中也做得五花八门，有的直接不拆除模板、有的支撑做的很富余、有的做的很简单、，甚至的没有支撑、该部位混凝土已经断裂，并出现肉眼可见的变形。
众所周知，后浇带处梁、板结构弓构件在设计时是按连续或简支（或框架）梁、板进行受力计算的，一旦我们拆除了模板支撑，后浇带两侧带我受力就成了悬构件，悬挑构件和连续或简支（或框架）构件的受力计算有很多差别，且其产生的约束也相差很多，这是就容易引发工程质量事故。因此那些在施工中早拆模和等混凝土达到一定的强度完全拆除模板、没有支撑的行为是非常冒险的。规范中也将后浇带模板的拆除和支顶应按施工技术方案执行作为强制性条文要求我们必须严格执行。
针对后浇带模板与支撑在施工过程中的重要性，许多技术人员也开张了深入的探讨。通过经过近年来大量工程的实践，目前施工中比较常用的方法有两种：
（1）不拆除模板，但是在模板设计与搭设时必须考虑在后浇带处单独搭设以
便于将来梁、板混凝土达到一定强度后将其它满堂脚手架拆除，留下后
浇带部分的模板和支撑。（理论上要求梁、板混凝土的强度达到100%才
能拆除）。这样后浇带处的支撑设计就要考虑到荷载的取值必须满足这
部分支撑独立复合的要求，对模板和支撑采取必要的观测和维护措施。
此种办法能够使后浇带处混凝土不因拆除模板而被扰动，产生不利的破
结构受力要求坏。
（2）待两侧梁板混凝土达到一定强度后拆除模板，但在后浇带处必须及时回
顶，辅助相应的加固措施。
（3）在施工过程中有的工程发现模板满堂支撑架体若在后浇带处分开支设，
由于后浇带留臵时间较长，在拆除满堂脚手架时对后浇带处支撑影响较
大，工人的操作难以保证后浇带处支撑系统独立完好。为了保证结构受
力要求，将梁板和后浇带模板支撑体系作为同一体系，拆除此部分满
堂支撑脚手架时，
后浇带处支撑必须随时拆除随时回顶。在拆除和回顶
过程中需要注意不能大面积拆除，一般一跨一跨循环进行，后浇带梁板
所在跨的模板拆除顺序是梁底模板拆除_______梁底回顶______顶板模
板拆除_____顶板模板回顶。严禁梁、板同时拆除后在回顶后浇带二次
回顶支撑拆除前，后浇带混凝土以同条件的试块强度必须达到100%。
后浇带在施工是目前高层和小高层建筑施工中经常碰到的，后浇带的施工应该是非常讲究引起我们的重视，尤其是后浇带模板和支撑体系往往被我们忽略，在今后的施工过程中我们应当严格按照国家规范要求制定后浇带模板和支撑体系的方案，并在工作中不断摸索，改进和完善后浇带模板和支撑体系方面的技术措施。

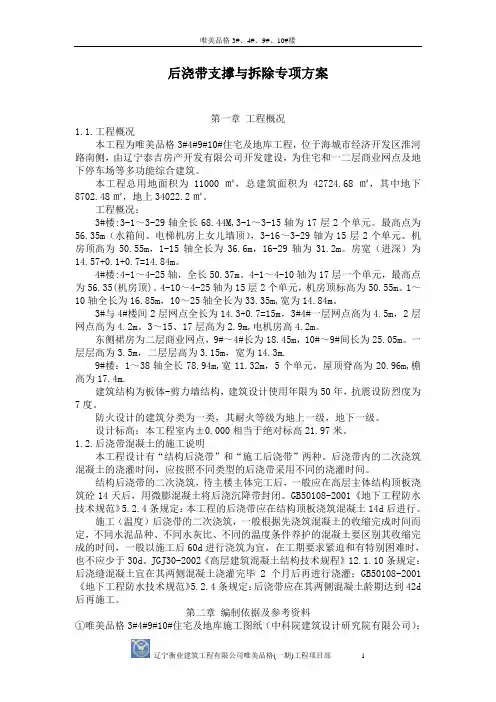

篇二：后浇带支撑与拆除施工方案
中国水电建设集团十五工程局有限公司
延安市中医医院迁址新建项目
后浇带施工方案
编制：
审核：
审批:
中国水电建设集团十五工程局有限公司
延安市中医医院迁址新建项目部
2015年8月
目录
一、工程概况................................................................................................. (1)
二、编制依据................................................................................................. (1)
三、后浇带支撑与拆除 (2)
3.1设计说明 (2)
3.2回顶前施工要点 (2)
3.3回顶支撑的搭设与拆除 (3)
四、后浇带模板、钢筋施工要求 (5)
4.1后浇带的处理 (5)
4.2后浇带钢筋绑扎 (5)
4.3后浇带模板施工 (5)
4.4模板拆除注意事项 (6)
五、后浇带混凝土的施工说明 (7)
5.1后浇带混凝土浇筑前准备 (7)
5.2后浇带浇筑要求 (8)
5.3后浇带混凝土的养护 (8)
六、成品保护和安全措施 (8)
后浇带施工方案
一、工程概况
1.1、本工程结构安全等级为二级，建筑耐火等级为地上一级，基地基础设计等级为丙级。建筑物抗震等级主楼为二级抗震，裙楼为三级抗震；本工程位于延安新区北区，总建筑面积115600㎡。主要建筑物：一期门诊综合楼：地下一层，地上十六层，建筑高度67m，框架结构及框剪结构。
二期住院楼：地下一层，地上十二层，高48m，框剪结构。
行政后勤管理楼及中药制剂楼：下一层，地上四层，高度15.94m和19.3m,框架结构。
学术报告厅：地上一层，高度8.8m框架结构。
高压氧舱：地上一层，框架结构。
二、编制依据
2.1、本工程施工图纸、图纸会审记录、工程联系单、施工合同；
2.2、本工程《施工组织设计》和《模板支撑专项施工方案》；
2.3、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011；
2.4、《地下工程防水技术规范》GB50108-2008；
2.5、《建筑施工手册》（第四版）；
2.6、国家其他有关现行规范。
三、后浇带支撑与拆除
3.1设计说明
针对后浇带的特点，模板满堂支撑架体若在后浇带处分开支设，由于后浇带留置时间较长，在拆除满堂脚手架时对后浇带处支撑影响较大，工人的操作难以保证后浇带处支撑系统独立完好，根据GB50204－2011《混凝土结构工程施工质量验收规范》相关规定，由于施工方式的不同，后浇带模板的拆除及支顶方法也各有不同，但都应能保证结构的安全和质量，故后浇带跨模板支撑体系为同一体系。拆除此部分满堂支撑脚手架时，后浇带处支撑必须随时拆除随时回
顶。
回顶后的支撑体系在后浇带混凝土浇筑后强度达到100%后方可拆除。
3.2回顶前施工要点
（1）主体结构施工时后浇带的墙、梁、板模板与结构层的模板同时施工，以确保后浇带部分的墙、梁、板的几何尺寸、标高与结构工程一致。
（2）为保证结构受力要求，梁板和后浇带模板支撑体系为同一体系
（3）后浇带两侧混凝土浇筑后，后浇带处需采取防护措施进行保护，而且不得随意挪动。一是防止后浇带部位的钢筋变形或受到破坏；二是避免后浇带部位坠物伤人等事件发生。
（4）为确保结构支撑体系的安全，后浇带模板采用独立的支撑体系，与平台模板连接处断开，不影响平台模板的拆除。支撑采用钢管支撑间距1000mm、标准层采用碗扣式快拆体系设计间距模数为1000mm，因后浇带设
计宽度800mm，所用竹胶合板宽为1220mm，这样两侧各有210mm宽度，可确保后浇带两侧模板支撑拆除后有210mm宽钢筋砼受后浇带支撑体系支撑。
（5）梁、板、墙结构砼达到强度后应及时拆除模板，后浇带部位所在跨混凝土必须达到同条件试块强度100%后
方可进行模板拆除，后浇带梁板所在跨的模板拆除顺序是：梁底模板拆除——梁底回顶——顶板模板拆除——顶板模板回顶。
3.3回顶支撑的搭设与拆除
（1）拆除后浇带部分满堂支撑脚手架时，梁板不得同时拆除，并随时拆除随时回顶；或者，先拆除后浇带附近模板及支撑，并随即回顶，然后再拆除其他满堂支撑。
（2）后浇带二次回顶支撑拆除前，后浇带混凝土以同条件的试块强度必须达到100%。
（3）顶板后浇带两侧二次回顶支撑架体系
篇三：后浇带支模方案
阳光壹佰国际新城1#地块C1区
1-88#～90#栋地下室
后
浇
带
支
模
施
工
方
案
编制人：
技术负责人：审核人：
长沙市岳麓山建筑工程公司
二OO八年八月十日
后浇带支模方案
根据设计图纸及国家相关规范要求,后浇带应在其两侧混凝土龄期超过60天后方可浇捣后浇带混凝土,为使后浇带浇捣后其内在质量,外表美观与其两侧混凝土构件衔接严密,按照以往的施工经验,后浇带的模板安装应采取如下方案: 地下室底板后浇带在其两侧混凝土浇捣后用模板全部遮盖,遮盖宽度两边均大于200,以防止上部施工残渣垃圾掉入后浇带,顶板后浇带的模板同两侧顶板后浇带模板一起安装,以确保后浇带浇捣后在模板拆除时其外表与相邻两侧混凝土构件平整一致,在一起安装模板的过程中,后浇带位置的模板安装必须保持独立的支撑体系,并确保两侧构件在浇捣时和模板支撑拆除后而后浇带模板支撑无松脱,不变形,具体支模方法如图:
后浇带遮盖板
长沙市岳麓山建筑工程公司
阳光100国际新城1#地块C1区
1-88#-89#栋地下室项目部
2008年08月10日
（3）顶板后浇带模板
为保证施工后浇带立面的基础混凝土施工过程中的稳定，横加一条木方,在楼板浇注完成后在后浇带处加盖模板，防止杂物落入及施工过程中出现踩踏破坏。
顶板后浇带模板的支设方法是在顶板后浇带模板支设前，在后浇带处也应先支板模，以支撑后浇带模板。
后浇带所处的一跨内的梁板模板及支撑随后浇带两侧模板一起支护，排距不大于1m（包括梁板支撑均应保留）。该部分模板支撑系统要相对独立，以便于其他模板及支撑的正常拆除和周转，在后浇带砼达到100%设计强度时，才能拆除。
后浇带施工方案范本
一、工程概况：
本工程结构形式为静压管桩、承台及构造筏板基础、框架-剪力墙结构。
本建筑物为L型，**楼为9层东西长70.45m，南北宽18.75m，建筑高度37.05米，地上9层、地下一层；门诊楼为5层南北长67. 5m，东西宽22. 5m，建筑高度23.55米，地上5层、局部地下一层。工程占地面积2689m2，建筑面积21090m2，工程为乙类高层建筑，设计使用年限50年，抗震设防烈度七度，屋面防水等级Ⅱ级。
二、后浇带施工要求：
本工程后浇带为钢筋混凝土温度后浇带，其应在楼层混凝土浇注60天后浇筑，具体位置及宽度见相应结施图纸.后浇带留齿槽型,后浇带采用微膨胀性混凝土,其混凝土强度等级应比构件混凝土强度等级提高一级,后浇带两侧模板待后浇带混凝土强度达到100%时方可拆模,后浇带浇筑时的温度宜与主体混凝土浇筑时的温度接近。
三、后浇带模板施工:
后浇带施工流程：
施工后浇带以外砼→拆其余部位模板→到设计规定时间后，施工后浇带砼→后浇带砼强度达到100%后，拆后浇带底模（侧模）。
(一)钢筋施工：
按图纸要求施工，在后浇带绑扎完成后做好防护措施（加盖盖板），防止钢筋损伤及锈蚀。在浇注后浇带混凝土前对钢筋进行检查及除锈处理。
（二）模板施工：
（1）构造筏板：
施工后浇带立面的模板，采用木模板拼接。模板为竖向放置，用木方进行横向连接，后浇带两边模板由木方项住，防止浇注砼时发生涨模。
（2）墙体后浇带：
墙体后浇带模板由两块模板拼成，在两块模板的里外侧
与水平钢筋相交处做半圆孔，模板套在钢筋上，两块模板的中间相交处夹住木模板，在浇注混凝土前将木模板起出，夹入橡胶止水带。为了抵抗住先浇筑砼一侧的墙体砼的侧压力，在靠近这一侧的模板的横向短木方的外侧套铁线，然后与这一侧墙体模板捆紧，在短木方靠近橡胶止水带的内侧用木方支顶。
在支设另一侧后浇带模板时，先支设的后浇带模板不拆，在两侧模板相对的横向短木方间用木方支撑住。由于后支的这侧模板支顶在先浇筑完的砼墙体上，因此后支的这侧模板的横向短木方不用再与墙体钢模捆紧。
（3）顶板后浇带模板
为保证施工后浇带立面的基础混凝土施工过程中的稳定，横加一条木方,在楼板浇注完成后在后浇带处加盖模板，防止杂物落入及施工过程中出现踩踏破坏。
顶板后浇带模板的支设方法是在顶板后浇带模板支设前，在后浇带处也应先支板模，以支撑后浇带模板。
后浇带所处的一跨内的梁板模板及支撑随后浇带两侧模板一起支护，排距不大于1m（包括梁板支撑均应保留）。该部分模板支撑系统要相对独立，以便于其他模板及支撑的正常拆除和周转，在后浇带砼达到100%设计强度时，才能拆除。
（三）混凝土浇注：
按图纸设计要求，后浇带混凝土采用微膨胀混凝土，其强度比构件混凝土强度提高一个标号，浇注完成后应浇水养护不少于14天。
