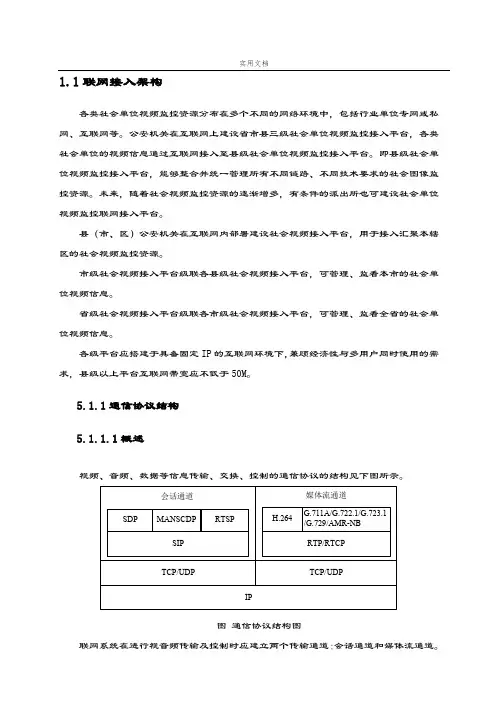

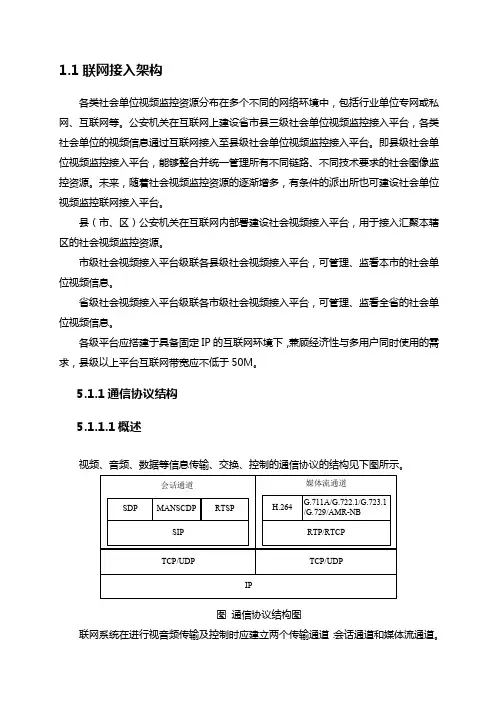

1.1联网接入架构
各类社会单位视频监控资源分布在多个不同的网络环境中，包括行业单位专网或私网、互联网等。公安机关在互联网上建设省市县三级社会单位视频监控接入平台，各类社会单位的视频信息通过互联网接入至县级社会单位视频监控接入平台。即县级社会单位视频监控接入平台，能够整合并统一管理所有不同链路、不同技术要求的社会图像监控资源。未来，随着社会视频监控资源的逐渐增多，有条件的派出所也可建设社会单位视频监控联网接入平台。
县（市、区）公安机关在互联网内部署建设社会视频接入平台，用于接入汇聚本辖区的社会视频监控资源。
市级社会视频接入平台级联各县级社会视频接入平台，可管理、监看本市的社会单位视频信息。
省级社会视频接入平台级联各市级社会视频接入平台，可管理、监看全省的社会单位视频信息。
各级平台应搭建于具备固定IP的互联网环境下，兼顾经济性与多用户同时使用的需求，县级以上平台互联网带宽应不低于50M。
5.1.1通信协议结构
5.1.1.1概述
视频、音频、数据等信息传输、交换、控制的通信协议的结构见下图所示。
图通信协议结构图
联网系统在进行视音频传输及控制时应建立两个传输通道：会话通道和媒体流通道。
会话通道用于在设备之间建立会话并传输系统控制命令；媒体流通道用于传输视音频数据，经过压缩编码的视音频流采用RTP/RTCP传输。
5.1.1.2会话初始协议
安全注册、实时媒体点播、历史媒体的回放等应用的会话控制采用RFC 3261（SIP）规定的REGISTER、INVITE等请求和响应方法实现，历史媒体回放控制采用SIP扩展协议RFC2976规定的INFO方法实现，前端设备控制、信息查询等应用的会话控制采用SIP扩展协议RFC 3428规定的MESSAGE方法实现。
SIP消息应支持基于UDP和TCP传输。
5.1.1.3会话描述协议
联网系统有关设备之间会话建立过程的会话协商和媒体协商应采用RFC 4566（SDP）协议描述，主要内容包括会话描述、媒体信息描述、时间信息描述。会话协商和媒体协商信息应采用SIP 消息的消息体携带传输。
5.1.1.4控制描述协议
联网系统有关前端设备控制、设备目录信息等控制命令应采用联网系统控制描述协议（MANSCDP）描述，见GB/T28181-2011附录A。联网系统控制命令应采用SIP 消息MESSAGE 的消息体携带传输。
5.1.1.5媒体回放控制协议
历史媒体的回放控制命令应采用RFC 2326规定的RTSP协议描述，见附录B，实现设备在端到端之间对视音频流的正常播放、暂停、停止、快进/快退播放等远程控制。历史媒体的回放控制命令采用RTSP协议的PLAY方法。
5.1.1.6媒体传输协议
媒体流在联网系统IP网络上传输时应采用基于RTP的媒体压缩数据封装。
媒体流的传输应采用RFC 3550规定的RTP协议，提供实时数据传输中的时间戳信息及各数据流的同步；应采用RFC 3550规定的RTCP协议，为按序传输数据包提供可靠保证，提供流量控制和拥塞控制。
媒体流的传输应支持基于TCP/UDP的RTP传输。
5.2视音频编解码及传输要求
系统中视频压缩编解码和音频编解码应符合GB/T28181-2011附录E的相关要求，视频编码应支持H.264、SVAC 或MPEG-4 视频编码标准,音频编解码标准应支持G.711或G.723.1或G.729音频编码标准。
5.2.1编码设备技术要求
5.2.1.1标清编码设备技术要求
1、视频编码应支持H.264标准的Main Profile的Level 3.0或以上档次、级别。为更高效地进行图像编码，宜使用H.264标准的High Profile档次，具体配置包括：
a、编码图像分辨率至少应支持CIF、4CIF（或D1）几种分辨率，在信道带宽允许情况下单路视频画面应优先采用4CIF（或D1）及以上分辨率；
b、编码帧率应不小于25 帧/秒，并可调整，支持跳帧编码；
c:应支持活动帧率设置。
c、输出码率应在128kbps-4Mbps 之间自适应调整；在带宽不足情况下，应支持图像质量优先（清晰度优先）或帧率优先（流畅优先）可调；
d、应支持逐行扫描编码，宜支持隔行扫描编码；
e、熵编码方式应至少支持CAVLC，可选支持CABAC；
f、参考帧数量不宜超过2 个；
g、GOP 格式，应支持IPPP 方式，宜支持IBBP,其中IPPP 方式中的I 帧间隔应可调整；
h、不应支持FMO、ASO、Redundant Slice 特性；
i、为支持用户在视频图像质量和图像流畅性之间进行选择，应提供编码参数调节，例如，设置图像大小，设置帧率，设置I 帧间隔等；
2、编码设备应支持H.264视频的PS+RTP/RTCP包输出，RTP包的载荷数据中不能包含非H.264语法元素的私有数据；
3、编码设备对音频编码支持为可选，宜支持音频编码和RTP传输；
4、支持TCP/IP、UDP、IGMP网络协议, 提供单播、组播两种传送方式；
5、编码设备硬件输入/输出接口最低要求：1路CVBS模拟视频信号BNC输入接口，1个10/100M自适应网络RJ45接口，1路RS232/RS485串口（云台、镜头控制）；1路数字报警信号输入（可选），1 路音频输入（可选）,宜支持光纤接口（可选）。
5.2.1.2高清网络摄像机编码技术要求
1、视频编码应支持H.264标准的Main Profile的Level4.0及以上档次和级别，为更高效地进行图像编码，宜使用H.264标准的High Profile档次，具体配置包括：
a、编码图像分辨率至少应支持1280x720 （720P）、1920x1080 （1080P）两种分辨率，在信道带宽允许情况下单路视频画面的分辨率应不低于720P；
b、编码帧率应不小于25 帧/秒，并可调整，支持跳帧编码；
c:应支持活动帧率设置。
c、输出码率应在512kbps-10Mbps 之间自适应调整；在带宽不足情况下，应支持图像质量优先（清晰度优先）或帧率优先（流畅优先）可调；
d、应支持逐行扫描编码，宜支持隔行扫描编码；
e、熵编码方式应至少支持CAVLC，可选支持CABAC；
f、参考帧数量不宜超过2 个；
g、GOP 格式，应支持IPPP 方式，宜支持IBBP ，其中IPPP 方式中的I 帧间隔应可调整；
h、为支持用户在视频图像质量和图像流畅性之间进行选择，应提供编码参数调节，例如，设置图像大小，设置帧率，设置I 帧间隔等；
i、至少能支持双码流的输出，主码流为高清视频压缩码流，次码流为标清视频压缩码流；
3、编码设备应支持H.264视频的PS+RTP/RTCP包输出，RTP包的载荷数据中不能包含非H.264语法元素的私有数据；
4、编码设备对音频编码支持为可选，宜支持音频编码和RTP传输；
5、支持TCP/IP、UDP、RTP/RTCP、HTTP、IGMP网络协议, 提供单播、组播两种传送方式；
6、编码设备硬件输入/输出接口最低要求：1个10/100M/1000M自适应网络RJ45接口，1路RS232/RS485串口（云台、镜头控制）；1路数字报警信号输入（可选），1路音频输入（可选）；宜支持光纤接口（可选）。
5.2.2解码设备基本要求
5.2.2.1标清解码设备技术要求
1、视频解码应支持H.264标准的Main Profile的Level 3.0及以上档次和级别，具体要求包括：
a、能够解码显示分辨率从CIF 到4CIF（D1）的图像，宜支持4CIF（D1）以上高清解码；
b、应能同时支持解码逐行扫描和隔行扫描方式编码的码流；
c、应支持IPPP GOP结构，宜支持IBBP GOP 结构；
d、能够解码CAVLC 和CABAC 两种熵编码码流；
e、支持1/4 像素精度的运动搜索的解码；
f、能够解码从16×16 到4×4 块大小的所有帧内和帧间编码模式；
h、支持多参考帧解码，至少应支持2 个参考帧，宜支持5 个参考帧；
2、能够识别音视频PS+RTP/RTCP码流并解码；
3、支持TCP/IP、UDP、IGMP网络协议, 提供单播、组播两种传送方式；
4、解码设备硬件输入/输出接口最低要求：1个10/100M/1000M自适应网络接口RJ45，1路CVBS模拟视频信号BNC输出接口，1路VGA视频输出（可选），1路音频输出（可选）。
5.2.2.2高清解码设备技术要求
1、视频解码应支持H.264标准的High Profile的Level 4.0以上档次和级别，具体要求包括：
a、能够解码显示分辨率720P（720i）、1080P（1080i）的图像，宜支持1080P
（1080i）以上高清解码；
b、应能同时支持解码逐行扫描和隔行扫描方式编码的码流；
c、应支持IPPP GOP结构、宜支持IBBP GOP 结构；
d、能够解码CAVLC 和CABAC 两种熵编码码流；
e、支持1/4 像素精度的运动搜索的解码；
f、能够解码从16×16 到4×4 块大小的所有帧内和帧间编码模式；
g、支持多参考帧解码，至少应支持2 个参考帧，宜支持5 个参考帧；
2、能够识别音视频PS+RTP/RTCP码流并解码；
3、支持TCP/IP、UDP、RTP/RTCP、HTTP、IGMP网络协议, 提供单播或组播传送方式；
4、解码设备硬件输入/输出接口最低要求：1个10/100M/1000M自适应网络接口RJ45，，1路HDMI视频输出，1路VGA视频输出（可选），1路音频输出（可选）。
5.2.3传输基本要求
5.2.3.1网络传输协议要求
网络层应支持IP协议，传输层应支持TCP和UDP协议。
5.2.3.2消息传输延迟要求
信息（可包括视音频信息、控制信息及报警信息等）经由IP 网络传输时，端到端的信息延迟时间（包括发送端信息采集、编码、网络传输、信息接收端解码、显示等过程所经历的时间）应满足下列要求：
a) 前端设备与信号直接接入的社会图像接入平台相应设备间端到端的信息延迟时间应不大于2s；
b) 前端设备与用户终端设备间端到端的信息延迟时间应不大于4s。
5.2.3.3网络传输质量要求
IP 网络的传输质量（如传输时延、包丢失率、包误差率、虚假包率等）应符合如下
要求：
a) 网络时延上限值为400ms；
b) 时延抖动上限值为50ms；
c) 丢包率上限值为1×10-2；
d) 包误差率上限值为1×10-4。
5.3图像资源接入方式
社会单位的视频资源分布在多个不同的网络环境中（行业单位专网或私网、互联网等），按照社会单位视频监控系统建设模式的不同划分为两种不同的接入方式，可根据实际情况选择相应接入方式实现社会单位视频监控资源的共享接入。
5.2.1监控设备接入
监控设备接入，是指接入社会单位视频监控系统的编码设备和存储设备。如图所示，各类社会单位的监控设备通过视频接入网关接入至社会单位视频监控联网接入平台（视频接入网关包含在本次社会单位视频监控联网平台建设内容中）。对于国标GB/T28181设备采用标准解码库实现解码显示，对已建非标设备采用通过加载厂家解码插件方式进行解码显示。
接入公安机关的社会单位监控资源需要在符合GB/T28181标准的基础上，通过固定IP地址、动态域名解析或主动注册等方式接入。不具备以上功能的，需更换符合接入要求的设备，可通过更换硬盘录像机（DVR）或网络硬盘录像机(NVR)、前端摄像机等设备接入。
5.2.1.1模拟设备接入
图模拟设备接入方式
模拟视频信号通过视频分配器分配两路信号，一路接入原有图像系统，一路接入编码设备进行数字化，编码设备应满足新建设备技术指标，符合GB/T28181-2011定义的通讯协议和编解码技术要求。
5.2.1.2数字设备接入
1、设备升级改造：支持升级改造的旧设备通过升级程序符合GB/T28181-2011标准和补充修改文件要求。如前端摄像机支持开放型网络视频接口协议（Onvif），则可采用新增符合国标GB28181-2011编码的NVR将原有摄像机接入，再通过NVR接入社会单位视频监控联网接入平台。
2、非标设备改造：部分已建设备因各种原因无法改造升级，设备厂商提供设备配套SDK开发包，通过视频接入网关接入社会面视频接入平台。
对于非固定IP设备SDK开发包应支持主动注册或者动态域名解析DDNS接口，参考流程：
图SDK主要调用流程
CLIENT_GetIPBySrv接口应提供仅知道设备DDNS域名的情况下，从解析服务器获取设备IP地址的方法，然后再通过CLIENT_LoginEx登录设备。
CLIENT_ListenServer接口应提供启动一个端口侦听，准备设备发起连接，通过服务回调获取设备序列号，然后再通过CLIENT_LoginEx实现主动侦听模式下的用户登录。
5.2.2监控平台接入
监控平台接入，是指接入社会单位视频监控系统平台。对于具备多级平台的重点单位视频监控系统，各级平台可分别就近接入所属市（或县）级公安机关的社会视频接入平台。
符合GB/T28181标准的社会单位视频监控系统平台可通过平台联网网关直接接入（针对不同厂家的平台，需要配置相应的平台联网网关）。
不符合GB/T28181标准的社会单位视频监控系统平台，可升级为符合国标的平台或进行对接开发再接入（通过上级社会图像接入平台做兼容性接入，再通过该平台统一提供符合GB/T28181-2011的服务），或者在得到社会单位相关安全许可的前提下通过监控设备接入方式接入。
备注：考虑平台对接建设成本，建议强制平台标准化改造，或直接将需要接入的社会视频资源直接接入社会图像接入平台。
图1
网关在原有平台A和社会图像接入平台B之间进行网络传输协议、控制协议、设备地址的转换，具体功能应包括如下的一种或几种：
a) 代理原有平台A在社会图像接入平台B上进行注册；
b) 将原有平台A的网络传输协议与GB/T28181-2011中规定的网络传输协议进行双向协议转换；
c) 将原有平台A的设备控制协议与GB/T28181-2011中规定的会话初始协议、会话描述协议、控制描述协议和媒体回放控制协议进行双向协议转换；
d) 将原有平台A的设备地址与GB/T28181-2011规定的设备地址进行双向地址转换。
网关在原有平台A和社会图像接入平台B之间进行媒体传输协议、媒体数据编码格式的转换，具体功能应包括如下的一种或者几种：
a) 将原有平台A的媒体传输协议和数据封装格式与GB/T28181-2011规定的媒体传输协议和数据封装格式进行双向协议转换；
b) 将原有平台A的媒体数据与GB/T28181-2011规定的媒体数据压缩编码进行双向转码。
对于原有平台系统中的非国标设备，如果直接将非标设备媒体流传输到社会图像接入平台会导致视频监控系统客户端无法正常解码播放，依据GB/T28181-2011附录F SDP定义：联网系统中SIP 消息体中携带的SDP 内容应符合RFC 2327 - SDP Session Description Protocol 的相关要求。应有如下字段：
Session description：
v= (protocol version)
o= (owner/creator and session identifier).
s= (session name)
u=*(URI of description)
c=* (connection information – not required if included in all media)
Time description：
t= (time the session is active) Media description
m= (media name and transport address)
c=* (connection information - optional if included at session-level)
b=* (bandwidth information)
a=* (zero or more media attribute lines)
y=*（SSRC）
f=*（媒体描述）
说明：
a 字段：启用RFC4566 中对a 字段的定义【a=rtpmap: type> 例如：a=rtpmap:96 DAHUA/90000； a=rtpmap:96 HIKVISION/90000。 1、码流编码格式：因厂商各异，媒体流接收方需要调用不同厂商的解码库进行解码。 2、码流封装格式：采用基于RTP的视音频数据PS封装方法（GB/T28181-2011 附录C） 3、200 Ok消息：SDP格式按照GB/T28181-2011附录F定义，对于海康、大华等非标设备，利用SDP中的a属性携带编码器厂商名称（如a=rtpmap:96 DAHUA/90000），省厅可扩展解码库厂商名称定义。 5.2.3网络接入类型 为确保全省行业视频快速实现互联互通，有效节约政府与各社会单位的改造、新建成本，本次项目统一采用互联网环境接入 5.2.3.1已建社会点位资源接入 各行业单位构建的本单位监控系统专用局域网络，可根据已有设备所具备的固定IP 地址、动态域名解析、主动注册等方式接入互联网或原有运营商VPN专网，对于不具备外网接入功能的或设备厂家无法提供对接开发协议的视频监控设备，应予以更换。传输至所在区县公安分局新建社会公共安全视频信息管理平台。 5.2.3.2新建社会点位资源接入 各行业单位建设新的视频监控视频系统，需符合本方案中的相关技术标准，通过对接测试方可建设。 5.2.4公网环境下国标优化建议 为确保公共视频监控网络体系稳定运行，非网络安全环境下的视频监控系统接入公共视频监控网络体系中，须至少采取以下网络安全措施后，方可接入。 1、物理链路隔离 社会监控网络资源与视频专网从物理链路上进行隔离，实际在进行社会监控资源接入时，在外部链路与视频专网边界接入平台相连，开启路由访问控制，将来自不同接入链路的数据流按照边界接入平台的安全策略路由加以区分。 2、建立边界保护区域 实现网络级身份认证、访问控制和权限管理，同时对数据进行加密，增加网络嗅探。 边界保护区域一般采用多重安全网关方式进行部署，比如防火墙、VPN、安全网关等。 重点针对网络入侵、病毒蔓延进行多重安全保护，主要使用硬件过滤技术以保证社会监控资源的接入速度。 3、建立安全隔离区域 社会监控资源经过边界保护区域接入之后，即将送入公安视频专网数据处理平台，在平台与边界保护区域之间增设安全隔离区域，在数据进入视频专网业务平台之前，将视频数据与控制信令进行分离，实现视频数据和控制信令分别安全接入公安视频专网。 5.2.5编码的实施细则 5.2.5.1行政区划编码CivilCode 行政区划编码（CivilCode），行政区划编码按照国标GB/T2260-2007 5.2.5.2设备编码DeviceID 设备编码（DeviceID）、组织机构编码、业务分组编码、虚拟组织编码规划按照国 标GB/T28181-2011的统一编码规则规划。 GB/T28181-2011编码规则A由中心编码（8位）、行业编码（2位）、类型 编码（3位）、网络标识（1位）和序号（6位）四个码段共20位十进制数字字符构成， 即系统编码=中心编码+ 行业编码+ 类型编码+ 网络标识+序号。 编码规则A的详细说明见表D1。其中，中心编码指用户或设备所归属的监控 中心的编码，按照监控中心所在地的行政区划代码确定，当不是基层单位时空余位为0。 行政区划代码采用GB/T 2260-2007规定的行政区划代码表示。行业编码是指用户或 设备所归属的行业，行业编码对照表见D2“行业编码对照表”。类型编码指定了设备或用户的具体类型，其中的前端设备包含公安系统和非公安系统的前端设备，终端用户包含公安系统和非公安系统的终端用户。 D1.编码规则 D2 行业编码对照表 5.2.5.3摄像机类型编码 5.4图像资源接入协议 5.4.1注册和注销 5.4.1.1注册和注销基本要求 SIP客户端、网关、SIP设备、安全防范视频监控联网系统等SIP代理（SIP UA）使用RFC 3261中定义的方法REGISTER进行注册和注销。注册和注销时应进行认证，认证方式应支持数字摘要认证方式，高安全级别的宜支持数字证书的认证方式，数字证书的格式符合GB/T28181-2011附录I中的规定。 SIP代理在注册过期时间到来之前，应向注册服务器进行刷新注册，刷新注册流程遵循IETF RFC 3261规定。 若注册失败，SIP代理应间隔一定时间后继续发起注册过程，与上一次 注册时间间隔应可调，一般情况下不应短于60秒。 系统、设备注册过期时间应可配置，缺省值为86400秒（1天），应在过期时间到来之前发送刷新注册消息，为SIP服务器预留适当刷新注册处理时间，注册过期时间不应短语3600秒。 注：若SIP代理通过注册方式校时，其注册过期时间应设置为小于SIP 代理与SIP服务器出现1秒误差所经过的运行时间。例如：SIP代理与SIP服务器校时后，SIP代理运行10小时后设备与SIP服务器时间相差大于1秒，则应将注册过期时间设置为10小时（36000），以保证SIP代理与SIP服务器之间时间误差小于1秒。 SIP代理注册成功则认为SIP服务器为在线状态，注册失败则认为SIP 服务器为离线状态；SIP服务器在SIP代理注册成功后认为其在线状态，SIP代理注册过期则认为其为离线状态。 5.4.1.2注册和注销基本流程 注册流程： 基本注册即采用RFC3261规定的基于数字摘要的挑战应答式安全技术进行注册，具体注册流程见下图。 图基本注册流程示意图 注册流程描述如下： 1：SIP代理向SIP服务器发送REGISTER请求， 2：SIP服务器向SIP代理发送响应401，并在响应的消息头WWW_Authenticate字段中给出适合SIP代理的认证体制和参数； 3：SIP代理重新向SIP服务器发送REGISTER请求，在请求的Authorization字段给出信任书，包含认证信息； 4：SIP服务器对请求进行验证，如果检查出SIP代理身份合法，向SIP代理发送成功响应200 OK，如果身份不合法则发送拒绝服务应答。 消息示范见GB/T28181-2011附录J中的J.1。 注销流程： 图注销流程示意图 注销流程描述如下： 1：SIP代理向SIP服务器发送REGISTER请求，Expires字段的值为0，表示SIP代理要注销， 2：SIP服务器向SIP代理发送响应401，并在响应的消息头WWW_Authenticate字段中给出适合SIP代理的认证体制和参数； 3：SIP代理重新向SIP服务器发送REGISTER请求，在请求的Authorization字段给出信任书，包含认证信息，Expires字段的值为0； 4：SIP服务器对请求进行验证，如果检查出SIP代理身份合法，向SIP代理发送成功响应200 OK，如果身份不合法则发送拒绝服务应答。 消息示范见GB/T28181-2011附录J中的J.3。 视频监控系统安装合同范本合同范文频道为大家整理了《视频监控系统安装合同范本》，供大家学习参考。 采购方(甲方)： 供应方(乙方)： 根据《中华人民共和国合同法》及国家有关规定，结合工程的具体情况，经双方充分协商，签订本合同，视频监控系统安装合同范本。 $1__VE_ITEM__一、工程项目 $1__VE_ITEM__1．工程名称：闭路监控系统供货及安装工程。 $1__VE_ITEM__2．交货及安装工程地点： 承包方式和承包范围：本工程以包工包料、包质量、包工期、包风险、包设计的形式有乙方承包，乙方必须按照甲方确定的设计方案、系统功能、设备材料，承包整个系统的设备供应及安装调试，并包通过有关技防部门的验收。。 $1__VE_ITEM__二、系统总造价及其支付 $1__VE_ITEM__ 系统总造价 $1__VE_ITEM__1．工程预算总价：详见附件1为 $1__VE_ITEM__2．整个系统必须满足甲方认可的设计方案的功能要求，以甲方审定的设计、施工方案为标准，工 程决算价格将计算使用的线缆等辅材数量，以及根据甲方要求增加的工程。 $1__VE_ITEM__ 工程款支付 甲方根据乙方的工程进度向乙方支付工程款： $1__VE_ITEM__1. 合同签定后，甲方按预算审定造价五天内向乙方支付50%工程款。 $1__VE_ITEM__2. 设备就位后，甲方按预算审定造价三天内向乙方支付30%工程款。 $1__VE_ITEM__3. 工程验收合格后三天内，甲方根据工程决算支付至决算造价的95%，留5%待使用一个月正常后五天内支付完毕。 $1__VE_ITEM__三、工期 1.本合同签订后，乙方于年月日进场，到年月日止，完成安装调试。 2.在履约过程中，因为变更设计所影响的工期或甲方负责、不可抗力等造成工期延期的，经甲、已双方签证认可后做出工期调整，以此确定竣工日期。 $1__VE_ITEM__四、供货及安装 $1__VE_ITEM__1. 本工程必须严格按照国家有关施工安全规范进行施工。 $1__VE_ITEM__2. 乙方工程使用的材料、设备必须符合甲方认可的设计方案的规定，否则，甲方有权要求乙方更换， 中华人民共和国国家标准 GB50395-2007视频安防监控系统工程设计规范条文说明 1总则 1.0.1本条说明制订本规范的目的。 视频安防监控系统是安全技术防范系统中的主要子系统之一。本规范的制定是为了适应安全防范工程的实际需要，为了提高工程设计质量，为广大工程设计人员设计视频安防监控系统提供一个全国统一的、较为科学合理的设计规范，也为中介服务机构和政府监督管理部门提供方案论证、系统评估和监督检查的技术依据。 1.0.2本规范是《安全防范工程技术规范》GB 50348的配套标准，是对GB 50348中关于视频安防监控系统工程通用性设计的补充和细化。 1.0·3本条强调了工程建设的总体规划与协调。 1.0.4视频安防监控系统的设计包括设备配置、设备控制及显示记录功能的要求都要符合各防护目标的风险等级和防护级别的要求，强调它的经济、实用、安全、可靠。 1.0.5本条规定了本规范与其他有关规范的关系。 本规范是一个专业技术规范，其内容涉及范围广，在设计视频安防监控系统时，除本专业范围的技术要求应执行本规范规定外，还有一些属于本专业范围以外的涉及其他有关标准、规范的要求，应当执行有关标准、规范，而不能与之相抵触。这就保证各相关标 2术语 2.0.11、2.0.12介绍了模拟视频监控系统和数字视频监控系统的基本内涵。 使用视频光端机，由于其端对端的模拟视频输入／输出，即使其采用数字化通过光传输，通常也视为模拟视频设备。 数字视频监控系统通常采用网络摄像机，视频服务器，或使用具有网络传输功能的DVR。一般的，同一台数字视频设备可支持多用户的网络并发访问。 2.0.13介绍了摄像机工作环境的重要指标。 2.0.14~2.0.20介绍了与图像性能指标有关的几个重要概念。 2.0.15本条文中的灰度级是指电视图像中，从最黑到最白之间能区别的亮度等 视频监控系统设备安装与调试（一） 2009-12-23 09:54:56| 分类：01-监控系统| 标签：|字号大中小订阅 任务1：参观视频监控系统应用场所 1.1.1 任务目标 通过参观调研视频监控系统应用场所，理解视频监控系统功能、基本组成原理和系统的类型；理解组成设备功能、分类和选型原则。为学校视频监控系统建 设获取必要信息。 1.1.2 任务内容 1．多媒体介绍：介绍实训室监控系统的功能和组成设备； 2．参观智能化楼宇弱电系统综合实训室； 3．参观智能化楼宇弱电系统分项实训室，近距离观察各种监控设备； 1.1.3 知识点 1．视频监控系统功能和发展 （1）视频安防监控系统（VSCS：video surveillance & control system）利用视频技术探测、监视设防区域并实时显示、记录现场图像的电子系统或网络。视频安防监控系统，不同于一般的工业电视或民用闭路电视（CCTV）系统。它是特指用于安全防范的目的，通过对监视区域进行视频探测、视频监视、控制、图像显示、记录和回放的视频信息系统或网络。主要任务是对建筑物内重要部位的事态、人流等动态状况进行宏观监视、控制，以便对各种异常情况进行 实时取证、复核，达到及时处理目的。 视频安防监控系统通过遥控摄像机及其辅助设备（镜头、云台等），直接观察被监视场所的情况，同时可以把被监视场所的情况进行同步录象。集成了预防、监视、控制取证和管理等功能，从逻辑上可分为：前端、传输、控制和显示 记录四部分。 （2）视频安防监控系统的发展视频安防监控系统发展经过了三个阶段：全模拟视频监控阶段、模拟数字混合监控阶段和全数字化的网络监控阶段，目前正 向数字化、网络化、智能化方向发展。 1）全模拟视频监控方式：是第一代监控系统。优点：视音频信号的采集、传输、存储均为模拟形式，图像质量高；技术成熟，系统功能强大、完善。缺点：只能在本地监控中心观看小范围的监控图像，与信息系统无法交换数据，监控仅限于监控中心，应用的灵活性较差，不易扩展。系统主要由摄像机、视频矩阵、监视器和录像机组成，摄像机采集模拟信号直接以模拟方式近距离传输，传输界质主要采用专用的同轴电缆。这种监控方式主要用于建筑物内部监控。 2）模拟数字混合监控方式（DVR）：DVR是近几年迅速发展的第二代监控系统，采用微机和操作系统平台，在计算机中安装视频压缩卡和相应的DVR软件，不同型号视频卡可连接多路视频，支持实时视频和音频。前端摄像机采集的模拟信号还是以模拟方式传输，通过同轴电缆或光缆的传输线路连接到监控中心 视频监控系统设计规范 一、设计原则 目前工程中基本都设计图像监控系统，比较能直观的反应现场设备运行状况，同时兼顾重要场合的安全防备，根据现场用户需求及使用情况，结合以往工程施工经验，视频监控系统设计的原则以保证图像的清晰性、流畅性、功能实用性为主，同时兼顾价格因素。 二、系统总体功能设计 室内环境包括：中控室、泵房、配电室 2、室外环境主要包括：水厂、泵站、水源地的厂区监控。 河道、闸门、水库的环境监控。 三、现场使用条件需求分析 1、中控室：光照强度较高，监控面积小（约20-50平方米），要求安装布 线规范美观，24小时不间断监控。 2、配电室：光照强度较低，监控面积小（约20-30平方米），既要监控整 体又要看到局部，24小时不间断监控。 3、泵房：光线较暗，监控面积小（约50-80平方米），既要监控整体又要 看到局部，24小时不间断监控。 4、水厂、泵站的厂区：因室外环境，光照较强，监控距离100-150米，24小时不间断监控，对重点部位有特殊监控要求（人员入侵时报警提醒，同时进行图像跟踪）。 5、水源地环境监控：因室外环境，光照较强，监控距离50-100米，24小时不间断监控，有特殊监控要求（人员入侵时报警提醒，同时进行图像跟踪）， 同时需音频采集及高音喊话功能。 6、河道、闸门环境监控：因室外环境，光照较强，监控距离200-300米，24小时不间断监控，既要监控整体又要看到局部，夜视功能要求较高，清晰度要求较高，要求透雾功能。 7、水库环境监控：因室外环境，光照较强，监控距离300-1000米，24小时不间断监控，既要监控整体又要看到局部，夜视功能要求较高，清晰度要求较高，同时需音频采集及高音喊话功能，要求透雾功能。 四、主要设备说明 主要指标如下： 4.1.1机芯： 常用CCD和CMOS两种类型的感光芯片。 CMOS产品低能耗、高像素、低成本、噪点控制好、宽动态性能优越。 CCD产品高能耗、低像素、高成本、噪点控制一般、宽动态性能差。4.1.2镜头、光圈、焦距、尺寸 4.1.2.1.镜头 广角镜头：视角在90度以上，一般用于电梯轿厢内、大厅等小视距大视角场所；2.8mm，2.5mm 标准镜头：视角在30度左右，一般用于走道和小区周界等场所，1/2”CCD 摄像机，标准镜头焦距定为12mm；1/3”CCD摄像机，标准镜头焦距定为 8mm；1/4”CCD摄像机，标准镜头焦距定为6mm； 视角在60度以上用于5*5米左右场所3.6mm4mm 视角在50度以上用于8-10米左右场所6mm 视频监控系统安装与调试 一．管线施工 （一）线材选用 1、视频线 摄像机到监控主机距离≤200米，用RG59（128编）视频线。 摄像机到监控主机距离＞200米，用SYV-75-5视频线。 2、云台控制线 云台与控制器距离≤100米，用RVV6×0.5护套线。 云台与控制器距离＞100米，用RVV6×0.75护套线。 3、镜头控制线 采用RVV4×0.5护套线。 4、解码器通讯线 应采用RVV2×1屏蔽双绞线 5、摄像机电源线 若系统有20台普通摄像机，摄像机到监控主机的平均距离为50米，则应使用BVV6m2铜芯双塑线作电源主线，不同距离所使用的电源线见如下表： 摄像机到监控主机的平均距离电源线规格（两线） 34m--50m 6平方 21m--33m 4平方 20m 2.5平方 （二）管线敷设 1、视频线敷设注意事项 1.1、若摄像机到监控主机（图像处理器、矩阵控制主机或数码录像机）的距离少 于200米，可用RG59视频线，若超过200米，应该采用SWY-75-5视频线，以保证监控图像的质量。 1.2、对于安装在电梯内的摄像机，在电梯井内布线应采用星铁槽并接地处理，以 减少电梯电机启动时对视频信号造成的干扰。 1.3、如果摄像机安装在室外（如大院门口或停车场等），线路需要在室外走线或 通过架空钢缆走线，条件允许的情况下要安装视频避雷器（因为加装防雷设备会造成工程总造价的增加），即分别在摄像机端和监控主机端各安装1个视频避雷器，而且每个视频避雷器均要接地（室外摄像机要单独打地线，监控室的视频避雷器可统一接地），以防止感应雷对设备造成损坏。 2、控制线敷设注意事项 2.1、在模拟监控系统中，若安装配云台变焦镜头的摄像机，并采用云台镜头控制 器进行控制，控制线的选择应根据摄像机与云镜控制器的距离确定。当距离少于100米时，云台控制线可采用RVV6×0.5护套线，；当距离大于100米时，云台控制线应采用RVV6×0.75护套线，镜头控制线均采用RVV4×0.5护套线。如果该模拟监控系统是通过矩阵控制主机对云台和镜头进行控制，一般需要用到解码器，控制线路敷设可参考所用矩阵控制主机的技术要求。 目录 1总则 (1) 2术语 (1) 3基本规定 (2) 4系统构成 (3) 5系统功能、性能设计 (4) 6设备选型与设置 (6) 7传输方式、线缆选型与布线 (9) 8供电、防雷与接地 (9) 9系统安全性、可靠性、电磁兼容性、环境适应性 (9) 10监控中心 (9) 附录A设计流程与深度 (9) A.1 设计流程 (9) A.2 设计任务书的编制 (10) A.3 现场勘察 (10) A.4 初步设计 (10) A.5 方案论证 (11) A.6 施工图设计文件的编制（正式设计） (12) 本规范用词说明 条文说明 1总则 1.0.1为了规范安全防范工程的设计，提高视频安防监控系统工程的质量，保护公民人身安全和国家、集体、个人财产安全，制定本规范。 1.0.2本规范适用于以安全防范为目的新建、改建、扩建的各类建筑物（构筑物）及其群体的视频安防监控系统工程的设计。城市（乡镇）综合视频安防监控系统工程的建设，也应执行本规范。 1.0.3视频安防监控系统工程的建设，应与建筑及其强弱电系统的设计统一规划，根据实际情况，可一步到位，也可分步实施。 1.0.4视频安防监控系统应具有安全性、可靠性、开放性、可扩充性和使用灵活性，做到技术先进，经济合理，实用可靠。 1.0.5视频安防监控系统工程的设计，除应执行本规范外，尚应符合国家现行有关技术标准、规范的规定。 2术语 2.0.1视频安防监控系统（VSCS）video surveillance & control system 利用视频探测技术、监视设防区域并实时显示、记录现场图像的电子系统或网络。 2.0.2模拟视频信号video signal 基于目前的模拟电视模式，所需的大约为6MHz或更高带宽的基带图像信号。 2.0.3数字视频digital Video 利用数字化技术将模拟视频信号经过处理成为特定数据结构的能够表征原始图像信息的数据。 2.0.4视频探测video detection 采用光电成像技术（从近红外到可见光谱范围内）对目标进行感知并生成视频图像信号的一种探测手段。 2.0.5视频监控video surveillance 利用视频手段对目标进行监视、控制和信息记录。 2.0.6视频传输video transmission 利用有线或无线传输介质，直接或通过调制解调等手段，将视频图像信号从一处传到另一处，从一台设备传到另一台设备的过程。 2.0.7前端设备terminal device 在本规范中，指摄像机以及与之配套的相关设备（如镜头、云台、解码驱动器、防护罩等）。2.0.8视频主机video controller/switcher 通常指视频控制主机，它是视频系统操作控制的核心设备，通常可以完成对图像的切换、云台和镜头的控制等。 2.0.9数字录像设备（DVR）digital video recorder 利用标准接口的数字存储介质，采用数字压缩算法，实现视（音）频信息的数字记录、监视与回放的视频设备。 数字录像设备俗称数字录像机，又因记录介质以硬盘为主，故又称硬盘录像机。 2.0.10分控branch console 在监控中心以外设立的控制终端设备。 2.0.11模拟视频监控系统analog video surveillance System 除显示设备外的视频设备之间以模拟视频信号传输方式的监控系统。 2.0.12数字视频监控系统digital video surveillance system 监控安装指导与注意事项 A、线路安装与选材 1、电源线：要选“阻燃”电缆，皮结实，在省成本前提下，尽量用粗点的，以减少电源的衰减。 2、视频线：SYV75-3线传输在300米内，75-5线传输500米内，75-7的线可传输800米;超过500米距离，就要考虑采用“光缆”。另外，要注意“同轴电缆”的质量。 3、控制线：一般选用“带屏蔽”2*1.0的线缆，RVVP2*1.0。 4、穿线管：一般用“PVC管”即可，要“埋地、防爆”的工程，要选“镀锌”钢管。 B、控制设备安装 1、控制台与机柜：安装应平稳牢固，高度适当，便于操作维护。机柜架的背面、侧面，离墙距离，考虑到便于维修。 2、控制显示设备：安装应便于操作、牢靠，监视器应避免“外来光”直射，设备应有“通风散热”措施。 3、设置线槽线孔：机柜内所有线缆，依位置，设备电缆槽和进线孔，捆扎整齐、编号、标志。 4、设备散热通风：控制设备的工作环境，要在空调室内，并要清洁，设备间要留的空间，可加装风扇通风。 5、检测对地电压：监控室内，电源的火线、零线、地线，按照规范连接。检测量各设备“外壳”和“视频电缆”对地电压，电压越高，越易造成“摄像机”的损坏，避免“带电拔插”视频线。 C、摄像机的安装 1、监控安装高度：室内摄像机的安装高度以2.5～5米,为宜，室外以3.5～10米为宜;电梯内安装在其顶部。 2. 防雷绝缘：强电磁干扰下，摄像机安装，应与地绝缘;室外安装，要采取防雷措施。 3、选好BNC：BNC头非常关键，差的BNC头，会让你生不如死，一点都不夸张。 4、红外高度：红外线灯安装高度，不超过4米，上下俯角20度为佳，太高或太过，会使反射率低。 5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等，容易吸收红外光，使红外效果大大减弱。 6、云台安装：要牢固，转动时无晃动，检查“云台的转动范围”，是否正常，解码器安装在云台附近。 教二二楼视频监控系统 设 计 方 案 课程名称：弱电工程综合实训 指导教师： 项目设计：闭路电视监控系统 设计人： 班级 项目小组：第6组 组员 目录 1 工程概况 1.1 建筑物概述 教二二楼有施耐德照明系统实验室、传感器实验室、电机控制实验室、楼宇控制实验室、空调制冷实验室、单片机应用技术实验室、PLC实验室以及两个办公室，走廊是“L”型，西走廊长36m，宽2.45m，南走廊长57m，宽2.45m。西走廊尽头是门，南走廊尽头是窗中间有扇门另一个尽头是电梯、楼梯。 1.2 视频监控的意义 监控系统是安全防范领域中的重要组成部分，系统通过摄像机及其辅助设备（镜头、云台等），直接观察被监视场所的情况，同时可以把被监视场所的情况进行同步录像。另外，电视监控系统还可以与防盗报警系统等其他安全技术防范体系联动运行，使用户安全防范能力得到整体的提高。 视频监控具有明显的应用特点，它主要用于工业、交通、商业、金融、医疗卫生、军事及安全保卫等领域，是现代化管理、监测、控制的重要手 段之一。由于它首先应用于工业，所以有时又称它为工业电视。应用电视能实时、形象、真实地反映被监视控制的对象。利用这一点，及时获取大量丰富的信息，极大地提高了管理效率和自动化水平。同时，在某些场合，利用应用电视解决人们不能直接观察的困难，使其成为一种有效地观测工具，发挥不可替代的独特作用。因此，应用电视越来越受到人们的重视，在现代社会的各个方面得到越来越多的应用。 2 系统设计原则 本套监控报警系统的设计须严格按照甲方的要求且遵守以下原则： 先进性：本监控系统采用国际上技术先进、性能优良、工作稳定的监控设备，使整个系统的应用在相当长的一段时间内保持领先的水平。 可靠性：系统的可靠性原则应贯穿于系统设计、设备选型、软硬件配置到系统施工的全过程。只有可靠的系统，才能发挥有效的作用。 方便性：监控系统的操作应具有灵活简便，人机界面友好，易于掌握的特点，操作人员能够方便物进行使用及维护，使整个系统的功能得以最大实现。 扩展性：系统设计留有充分的余地，以便日后比较方便地进行系统扩充。为此，设备采用模块式结构，在需要时可随时补充。增加视频及其它控制模块，使系统具备灵活的扩展性。 安全性与保密性：本系统运行的数据多为敏感、涉密信息，专业数据采用分布存放。网络及重要数据要安全管理措施。 开放性与标准性：系统涉及的部门众多，应是一个开放的、易扩展的、分布式的系统。系统设计所涉及的技术和选用的产品应是行业入围的主流产品，符合业界最新的标准，并具有良好的开放性，能够与相关系统进行相连和数据共享。 易操作性与易维护性：系统操作简便、应用软件操作界面友好，信息处理工作简单、方便、快捷。业务流程清晰，符合公安业务管理的工作模式。系统数据备份及数据恢复快速简单。系统维护、系统配置、应用软件安装等应简单，高效。在满足技术参数的要求和价格同等的条件下，优先考虑使用本地产品 3 系统设计依据 1、《安全防范工程费用概预算编制办法》GA/T70-94。 2、《安全防范系统通用图形符号》GA/T74-94GA 3、《低压配电设计规范》GB50054-95 4、中华人民共和国<<社会公共安全标准汇编1、2>> 5、中华人民共和国<<国家电气工程施工规范汇编>> 6、<<中华人民共和国公安部行业标准>> GA/T27-1992 7、 <<安全防范工程程序与要求>> GA/T75-1994 8、 <<民用闭路电视监控系统工程技术规范>> QB/T50198-1994 9、<<微型计算机通用规范>> QB/T9813-2000 江苏省盐城技师学院 教案首页 课题：视频监控系统的安装与调试 教学目标、要求：1、认识视频监控系统的常用设备、说出系统的构成。 2、能够画出视频监控系统的系统结构、掌握相关设备的 功能及描述系统的工作原理。 3、掌握视频监控系统设备连接端口的功能并画出系统接线图。 4、掌握系统设备的安装方法及设备参数的设置方法。 教学重点、难点：掌握系统设备的安装方法及设备参数的设置方法。 授课方法：讲授法、示范教学法、演示教学法 教学参考及教具（含电教设备）：《楼宇智能化系统安装与调试》、《楼宇自动化实训考核装置》、多媒体课件等。 教学实施情况分析： 复习提问：1、消防系统相关设备的功能和工作原理？ 2 、消防系统的安装方法及设备参数的设置方法有哪些？ 新课讲授 一、认识视频监控系统视频监控系统由实时控制系统、监视系统及管理信息系统组成。实时控制系统完成实时数据采集处理、存储、反馈的功能；监视系统完成对各个监控点的全天候的监视，能在多操作控制点上切换多路图像；管理信息系统完成各类所需信息的采集、接收、传输、加工、处理，视频监控系统发展了短短二十几年时间，从19 世代80年代模拟监控到火热数字监控再到方兴未艾网络视频监控，发生了翻天覆地变化。在IP 技术逐步统一全球今天，我们有必要重新认识视频监控系统发展历史。从技术角度出发，视频监控系统发展划分为第一代模拟视频监控系统（CCTV），到第二代基于“ PC多媒体卡”数字视频监控系统（DVR），到第三代完全基于IP网络视频监控系统（IPVS）。 中国视频监控行业共经历了三个阶段，分别是模拟视频监控阶段、数字视频监控阶段、网络视频监控阶段。中国视频监控市场正从模拟向数字化过渡，数字视频监控成为了市场的主流。2004 年到2012年，数字监控在总体视频监控市场规模中所占的比例从35.7%增长到了56.7%。与此同时，网络视频监控市场正在稳步增长，所占比例由2004年的7.4%增长到2012年的28.2%。受平安城市建设、交通信息化建设、金融监控、安全生产、智能家居等各种项目建设与发展的带动，中国视频监控产品的需求量不断扩大。 二、视频监控系统的常用设备 典型的视频监控系统主要由前端音视频数据采集设备、传送介质、终端监看监听设备和控制设备组成。如图所示，视频监控子系统由摄像机部分（有时还有麦克）、传输部分、控制部分以及显示和记录部分四大块组成。在每一部分中，又含有更加具体的设备或部件。其组成原理如图1 所示。 视频监控系统设备安装与调试 视频监控系统中，由于每个监控点位于不同的位置，需要花很多人力和时间在前端摄像机(快球)、传输设备安装，以及传输线路辅设，如何快速检测和维护设备和传输线路，节省维护成本是工程商们比较头痛的问题。对于监控系统的维护，通常是对监控设备和传输线路进行检修。而监控中心的维护与调理也更显重要，例如：矩阵、视频服务器、电视墙等……本文针对以上所述作出各种对策! 摄像机维护 当监控中心收不到图像时，工程人员首先要检测摄像球或球机是否正常。检测摄像设备时，工程人员使用视频监控综合测试仪表做三方面检测工作：第一，用仪表测试摄像机是否有图像，仪表3.5英寸的彩色显示屏能够清晰显示摄像机采集的图像，如果仪表收不到图像或收到的图像异常，说明摄像机存在故障;第二，使用监控综合测试仪的视频信号衰减测量，测量摄像机的视频复和电平，正常范围是800-1000mV，电平太低会造成图像变暗，电平太高会造成虚影;第三，使用仪表的万用表，测量摄像机的变压器供电是否正常，一般变压器输出是直流12V，球机的变压器输出是交流24V，变压器是监控系统中故障率比较高的配件。 云台控制维护 安防监控系统中，云台或球机应用很广泛，监控中心工作人员可以机动的调整摄像角度，当云台或球机不受控制时，或者在某个位置转动不了，工程人员需要携带多功能键盘测试云台或球机的转动是否正常。但是，不同的云台或球机厂家，他们拥有自己专用协议，工程商维护球机时就要带相应的多功能键盘测试，有可能要带多个键盘以备测试不同的球机使用。工程人员使用视频监控综合测试仪很好的解决这个问题，因为它内嵌入了Pelco-D/P、BOSCH等三十多种协议，和专用于测试云台转动的云台续转测试功能，工程人员可以通过仪表操作云台不停转动，观察云台转动时是否有卡位的现象。 视频光端维护 视频光端机分为发射端设备和接收端设备，发射端设备和摄像机一样置于室外，工程人员通常是对发射端设备过行维护测试。对于光端机的检修工作，分三个步骤进行测试。第一，用视频监控综合测试仪的万用表测量光端机的供电是否正常，一般电源输入是直流5V;第二，测量光端机的光纤输出功率是否正常，发射端发射波长是1310n接收波长1510n，20KM的光端机一般发射功率是-9dBm左右;第三，测试光端机的视频端口和RS485/RS232通信是否 安全防范技术 视频监控系统工程技术实训报告 班级： 姓名： 课程名称：安全防范技术 实训项目：视频监控系统工程综合实训 指导老师： 提交日期：2016年8月日 概要 视频监控是指以维护社会公共安全为目的，而采取的防入侵、防盗、防破坏和安全检查措施。视频监控设计是完成一个视频监控系统工程项目的第一步，也是非常关键的一布。 本次校园视频监控从校园建筑安全防范系统工程的设计实际出发，依据用户任务书和国家的有关规范与标准，建立一个以视频监控安全防范系统。以人防与物防、技防相结合，达到防入侵、防盗、防破坏等系统进行联合设计，组成一个综合的、多功能的安全防范系统是社会建设发展的需要也是校园安稳和平的需要。 校园视频监控系统的工程设计根据使用要求、现场情况、工程规模、系统造价以及校园的特殊需要等来综合考虑，达到最佳效果。 系统组成：本次实训的系统主要由前端设备、线路设备和终端设备组成。由于现在楼宇自动化的程度越来越高，作为其中一个重要组成部分的视频监控系统也得到了相当的发展，所以视频监控是发展前景很大的项目。 目录 前言....................................... .. (4) 第一章系统介绍............................. . (5) 第二章设计思路.............................. ... . (6) 第三章主要设备介绍 (8) 第四章主要设备（摄像机、硬盘录像机工作原理） (10) 4.1前端系统设备.................................. .. (10) 4.2视频监控前端现场设备安装要求................... . (15) 4.3终端视频图像监控子系统................... . (15) 第五章视频监控的简介................... . (19) 第六章实验步骤 (21) 第七章海康网络设备搜索软件的使用步骤 (22) 第八章海康网络设备客户端4200软件使用步骤 (27) 结论 (37) 致谢 (38) 参考文献 (39) 附录： (40) 图像监视系统及集控系统技术规范书 买方： 卖方： 2016 年 12月 目录 1.总则 (1) 2.技术要求 (1) 2.1应遵循的主要现行标准 (1) 2.2环境条件 (2) 2.3系统规模 (3) 2.4技术性能要求 (3) 2.5图像监视系统要求 (6) 2.6屏体要求 (7) 2.7基本技术指标 (8) 3.技术服务 (11) 3.1项目管理 (11) 3.2技术文件 (11) 3.3现场服务及售后服务 (13) 3.4卖方现场服务人员的职责 (13) 3.5其它 (14) 4.买方工作 (14) 5.工作安排 (14) 6.备品备件及专用工具 (15) 6.1备品备件 (15) 6.2专用工具 (15) 7.质量保证和试验 (15) 7.1质量保证 (15) 7.2现场试验 (16) 8.包装运输和储存 (16) 附件 1货物需求一览表 (17) 附件 2卖方应填写的技术参数表格 ....................................................错误！未定义书签。 1.总则 1.1 本设备技术规范书适用于视频监控系统、视频监视系统和本公司光伏电站集控系统。它提出了图像监视系统、集控系统及其元器件的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。本技术规范书只对本项目的视频监控系统、集控系统的主要功能，设备的基本配置提出最低要求，卖方应对本项目的视频监控系统、集控系统的设备完 整性、功能的先进性负责。 1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备 ( 或系统 ) 完全符合本规范书的要求。如有异议，不管是多么微小，都应在技术规范书众以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细 描述。 1.4本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。 1.5本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 本设备技术规范书未尽事宜，由买卖双方协商确定。 2.技术要求 2.1 应遵循的主要现行标准 下列标准所包含的条文，通过在本规范书中引用而构成本规范书的条文。所示标准均应采用最新有效版本。 GBJ115《工业电视系统工程设计规范》 GBJ566《计算机软件开发规范》 GnJ79《工业企业通信接地设计规范》 GB/T17626.2 《静电放电抗扰度试验》 GB/T17626.3 《射频电磁场辐射抗扰度试验》 视频监控系统安装与调试 视频监控系统安装与调试 一．管线施工 （一）线材选用 1、视频线 摄像机到监控主机距离W 200 米，用 RG59（128 编）视频线。 摄像机到监控主机距离〉200米，用 SYV-75-5 视频线。 2、云台控制线 云台与控制器距离W 100 米，用RVV6< 0.5护套线。 云台与控制器距离〉100米，用 RVV6< 0.75 护套线。 3、镜头控制线 采用RVV4< 0.5 护套线。 4、解码器通讯线 应采用RVV<1屏蔽双绞线 5、摄像机电源线 若系统有20 台普通摄像机，摄像机到监控主机的平均距离为50 米，则应使用BVV6m2 铜芯双塑线作电源主线，不同距离所使用的 电源线见如下表： 离 （两线）摄像机到监控主机的平均距 电源线规格 6 平方 34m--50m 21m--33m 4 平方 20m 2.5 平方 二）管线敷设 1、视频线敷设注意事项 1.1、若摄像机到监控主机（图像处理器、矩 阵控制主机或数码录像机）的距离少于200米， 可用RG59 视频线，若超过200米，应该采用 SWY-75-5 视频线，以保证监控图像的质量。 1.2、对于安装在电梯内的摄像机，在电梯井 内布线应采用星铁槽并接地处理，以减少电梯电机启动时对视频信号造成的干扰。 1.3、如果摄像机安装在室外（如大院门口或停车场等），线路需要在室外走线或通过架空钢缆走线，条件允许的情况下要安装视频避雷器（因为加装防雷设备会造成工程总造价的增加），即分别在摄像机端和监控主机端各安装1 个视频避雷器，而且每个视频避雷器均要接地（室外摄像机要单独打地线，监控室的视频避雷器可统一接地），以防止感应雷对设备造成损坏。 2、控制线敷设注意事项 2.1、在模拟监控系统中，若安装配云台变焦镜头的摄像机，并采用云台镜头控制器进行控制，控制线的选择应根据摄像机与云镜控制器的距离确定。当距离少于100米时，云台控制线可采用RVV6 X 0.5 护套线，；当距离大于100 米时，云台控制线应采用RVV6 X 0.75 护套线，镜头控制线均采用RVV4 X 0.5 护套线。如果该模拟监控系统是通过矩阵控制主机对云台和镜头进行控制，一般需要用到解码器，控制线路敷设可参考所用矩阵控制主机的技术要求。 2.2、在数码监控系统中，若安装配云台变焦镜头的摄像机，则需要通过解码器对云台和镜头进行控制。解码器一般安装在摄像机旁，解码器与数 视频监控系统服务及检测 1. 目的：安保电视监视控制系统能正常使用。 2. 职责：按计划实施检查工作并记录，确保系统工作正常。 3. 内容：安保电视监视控制系统检查保养规程。 （1）进行系统主设备的外观检查。 （2）检查室外防雨、防风、防尘罩的密封性、镜头擦洗一次、降温扇清理一次、镜头焦距校调一次 （3）每检查支撑杆地脚螺丝是否松动（螺丝需加黄油保护）；检查避雷针接地是否良好。固定部分是否摇晃、松动。 （4）检查主电源输入电源是否完好，熔丝有无烧断、接触不良等情况。 （5）检查备用电源充电装置，电池有否损坏，有无断线。 （6）检查数字摄像机图像无干扰、波纹、黑屏等情况。 （7）检查光纤收发器或光纤传输设备是否运行正常，提示灯是否显示正常。 （8）检查网络交换机运行状况，提示灯是否正常，有无过热和过载情况。 （9）检查数字解码器解码后监视器显示图清晰度。 （10）检查NVR主机与数字摄像机联通情况，IP地址设置是否正确，检查NVR 录像时间是否为30以上。 （11）检查总控服务器设置是否正常，与各摄像机联通情况。 （12）检查硬盘服务器运行状态，硬盘录像时数据是否正常。 （13）检查总控软件设置是否正常，数据显示情况，并定期对设置进行备份。 2.4.2.门禁管理系统服务标准及检查方法 1. 目的：保证门禁管理系统正常工作。 2. 职责：按计划实施检查工作并记录，确保系统工作正常。 3. 内容：门禁管理系统保养规程。 （1）检查设备供电电源是否稳定，接线处是否有松动，老化现象，并及时处理。 （2）控制器功能检查，查看控制器与各设备之间是否正常通讯。 （3）检查门禁一体机与各通讯设备之间连接是否完好。 （4）检查消防联动时门禁设备是否会自动断电。 （5）检查门禁辅件门铃、玻璃破碎器等设备是否能正常运行。 （6）读卡器功能检查，当卡靠近读卡器时，看读卡器是事有响声，指示灯是否闪烁，刷卡开门是否正常。 （7）电锁功能检查，查看电锁是否能进行正常执行的开/闭锁功作。电锁复位状态是否正常。 （8）出门按钮功能检查，查看出门按钮是否有效，能正常开门。 （9）系统管理软件功能检查，查看系统软件是否能与各设备进行通讯。读卡、出门按钮数据是否正常，数据下载是否正常。并对管理软件进行每三个月进行一次数据备份。 视频安防监控系统工程设计规范 GB50395- 视频安防监控系统工程设计规范 中华人民共和国国家标准 视频安防监控系统工程设计规范 Code of design for video monitoring system GB 50395- 主编部门：中华人民共和国公安部 批准部门：中华人民共和国建设部 施行日期：2 0 0 7年8月1日 中华人民共和国建设部公告 第587号 建设部关于发布国家标准 《视频安防监控系统工程设计规范》的公告 现批准《视频安防监控系统工程设计规范》为国家标准，编号为GB 50395-- ，自 8月1日起实施。其中，第3.0.3、 5.0.4(3)、5.0.5、5.0.7(3)条(款)为强制性条文，必须严格执行。 本规范由建设部标准定额研究所组织中国计划出版社出版发行。 中华人民共和国建设部 二oo七年三月二十一日 前言 根据建设部建标( ]87号文件《关于印发“二o o o年至二00一年度工程建设国家标准制订、修订计划”的通知》的要求，本规范编制组在认真总结中国视频安防监控系统工程的实践经验基础上，参考国内外相关行业的工程技术规范，广泛征求国内相关技术专家和管理机构的意见，制定本规范。 本规范是《安全防范工程技术规范》GB 50348的配套标准，是安全防范系统工程建设的基础性标准之一，是保证安全防范工程建设质量、保护公民人身安全和国家、集体、个人财产安全的重要技术保障。 本规范共10章，主要内容包括：总则，术语，基本规定，系统构成，系统功能、性能设计，设备选型与设置，传输方式、线缆选型与布线，供电、防雷与接地，系统安全性、可靠性、电磁兼容性、环境适应性，监控中心。 本规范中黑体字标志的条文为强制性条文，必须严格执行，本规范由建设部负责管理和对强制性条文的解释，由公安部负责日常管理。本规范由全国安全防范报警系统标准化技术委员会(SAC／TC 100)负责具体技术内容的解释工作。在应用过程中如有需要修改和补充之处，请将意见和有关资料寄送全国安全防范 山西右玉玉龙煤业有限公司文件玉煤字[2014]86号签发人：*** 关于山西右玉玉龙煤业有限公司 信息监控系统、通信联络建设 投入生产以来的自查自检检查报告 右玉县煤炭工业管理局： 根据朔州市煤炭工业局下发的朔煤发【2014】283号《关于开展2014年度全市煤矿信息监控系统和通信联络系统检查的通知》文件精神和要求，我矿立即组织召开了专题会议，成立了监控系统安全检查组织机构，制定了详细的整改方案，对我矿信息监控系统、安全监控系统、井下作业人员管理系统、通信联络系统，煤炭产量远程监控系统和安全监管执 法与决策支持系统进行了自查自检，并进行打分考核，对各个系统进行隐患排查，检查出的隐患严格按照“五落实”进行整改，根据自查自检提出的问题和整改落实情况做如下分述： 一、成立了矿监控系统检查组： 组长：***（矿长） 副组长：***（科长） 成员：*** ** *** 二、具体分工与职责 周立举矿长负责矿井各监控系统整改工作的组织、实施、管理、检查、验收工作。 **负责整改工作，各项工程施工人员的组织工作。 三、存在的问题及整改结果 一、信息安全监控各系统安全质量标准化评分 对照山西省煤矿各监控系统检查评分标准进行打分，详见后附各系统检查评分表。 （一）安全监控系统 整改内容：（1）安全监控系统布置图未更新（2）断电布置图更新不及时，（3）调度室无声光报警器，（4）主要通风机、局部通风机未安装设备开停传感器，（5）井下主要风门未安装风门开关传感器，（6）被控开关的负荷侧未安装馈电传感器。 （1）安全监控系统布置图未更新 整改措施：由**组织技术员绘制监控系统布置图进行及时更新 视频监控系统的安装维护简介 目前，全国乃至全世界，视频监控系统的应用都非常广泛，在道路、治安、森林防火、楼宇、工厂、商场等各行各业发挥其重要的作用。我国的平安城市 治安监控系统，在全国各省市全面实施，并取得显着的成果。庞大的监控系统中，前端的快球、摄像机设备，可以说是不计其数；而大型监控系统中前端摄 像机的图像必须通光纤传输才能实现大区域的监控图像传到监控中心。而其它 行业的监控系统，同样也用到大量的摄像机、视频光端机传输等。监控系统中 的摄像机和光端机往往是安装在离地面三四米高的立杆上，或挂在墙壁上，这 为快球安装、调试、维护带来诸多不便。如果施工人员或维护人员站在三四米 高处，还要拿着小监控器、多功能键盘、万用表或手提电脑等进行调试检测， 而且这些设备必须外接交流电源，这样的施工和维护环境存在一定的危险性和 不便利，工作效率也比较低。针对视频监控系统前端摄像机、视频光端机的安 装维护，以及强电测量、设备维修，布线工程等综合应用，广州网路通公司研 发了手提式视频监控综合测试仪STest-895，设备小巧、易用，聚合物锂电池 供电，不需外接电源可工作12小时。有了手持式视频监控综合测试仪，施工人员不再需要随身携带小监控器、多功能键盘、万用表等工具了，为安防工程商 的施工和维护带了极大的便利，工程商称之为"安防工程宝"。视频监控系统的 安装和维护视频监控系统中，由于每个监控点位于不同的位置，需要花很多人 力和时间在前端摄像机(快球)、传输设备安装，以及传输线路辅设，如何快速 检测和维护设备和传输线路，节省维护成本是工程商们比较头痛的问题。对于 监控系统的维护，通常是对监控设备和传输线路进行检修。如图1所示。图1 视频监控系统的安装和维护示意图视频监控系统的监控中心设备如矩阵、视频 服务器、电视墙等，安装在监控中心机房，设备集中在一个环境比较好的室内 运行，监控中心设备出现故障的机率较小；而前端的摄像机、快球安装在室外，视频光端机安装在室外配电箱中，设备要经受风吹雨打、夏天高温和冬天低温 等恶劣的环境中工作，因此出现故障的机率比较高。对前端监控设备的维护， 必须能够测试摄像机图像、快球的图像、云台控制、视频光端机的光功率，以 及使用万用表对供电系统进行测试等，才能综合解决前端设备可能出现在故障。云台控制维护安防监控系统中，云台或球机应用很广泛，监控中心工作人员可 以机动的调整摄像角度，当云台或球机不受控制时，或者在某个位置转动不了， 密级：普通秘密机密绝密 秦皇岛站视频监控系统自检报告 项目名称：天津至秦皇岛铁路客运专线秦皇岛站 检测单位：松下电器（中国）有限公司 施工单位：北京国铁华晨通信信息技术有限公司 版权说明 目录 1.概述 (4) 1.1. 目的 (4) 1.2. 参考文档 (4) 1.3. 术语 (4) 2.测试规范 (4) 2.1. 测试环境 (4) 2.2. 测试说明 (5) 3.视频监控系统 (6) 3.1. 测试项目 (6) 4.批准 (7) 1.概述 1.1.目的 为了进一步提高客运管理水平，为旅客提供更加人性化的服务，满足旅客快速进出站的需要，在城际铁路建设“安全可靠、实时性强、方便适用”的总体原则下，在《城际铁路客运服务系统总体技术方案》的指导下，使得秦皇岛站客运服务视频监控系统，以便更好地适应大客流、高密度旅客快速通行需求。 1.2.参考文档 1.3.术语 2.测试规范 2.1.测试环境 内部文件．注意保密 2.2.测试说明 测试摄像机主要测试晰度和色彩还原性、照度、耗电量。 清晰度的测量： 以测试卡中心圆出现在监视器屏幕的左右边为准，清晰准确的数出已给的刻度线共10组垂直线和10组水平线。分别代表着垂直清晰度和水平清晰度，并相应的一组已给出了线数。如垂直350线水平800线。 彩色还原性的测试： 测试此参数应选好的彩色监视器。取色彩鲜明的色板放在摄像机前，看摄像机反应灵敏度，看画面勾勒得清晰程度，过淡或过浓，再次应对运动的彩色物体进行摄像，看有无彩色拖尾、延滞、模糊等。 照度： 将摄像机置于暗室，暗室前后为有源220V白炽灯，处设调压器，以调压器调节电压高代来调节暗室内灯的明暗，电压可以从0V调到250V。室内光照也可从最暗调至最明，测试时把摄像机光圈均开至最大时记录下一个最低照度值（把有源灯用调压器调暗至看不清暗室内置画面）。 耗电量： 最低工作电压，使用万用表测量电流，使用小稳压器调节电压看。 内部文件．注意保密视频监控系统安装合同范本
