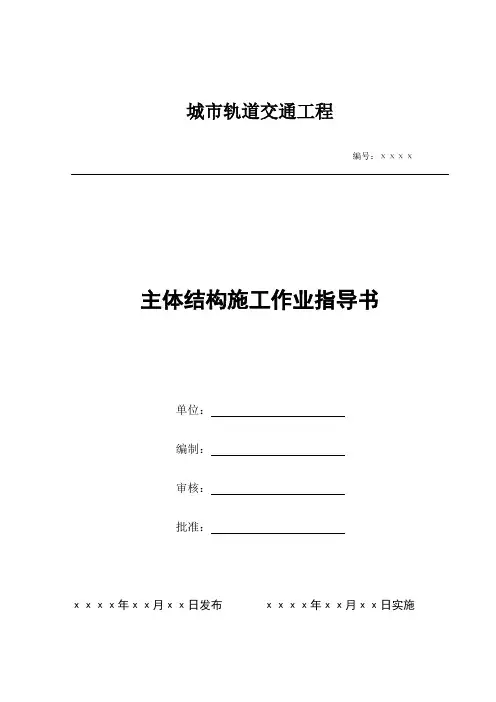

城市轨道交通工程
编号：хххх主体结构施工作业指导书
单位：
编制：
审核：
批准：
хххх年хх月хх日发布хххх年хх月хх日实施
城市轨道交通工程
主体结构施工作业指导书
1.适用范围
明挖法地铁车站主体结构在地下空间分段施工，作业条件差，施工工序多，工序转换频繁，需开展严格流水作业，主体结构施工是车站施工质量和进度控制的关键，施工过程严格控制，以保证工程质量和进度满足要求。本作业指导书适用于采取明挖顺作法地铁车站主体结构施工。
2.作业准备
2.1.施工技术部负责技术方案制定，安全技术交底，施工过程监督检查和指导，工程试验，施工
测量、检测及监测等工作。
2.2.安全质量部负责施工过程安全与质量检查及监督等管理工作。
2.3.物资设备部负责物资、设备供应和进场检查、验收；负责机械设备的检查、维修和保养等管
理工作。
2.4.主体结构作业队负责实施。
3.技术要求
3.1.对导线点和水准点进行复测，并经监理及第三方监测单位复核。基坑开挖至设计标高后进行
测量、放样及验收。
3.2.对围护结构表面进行有效的防水处理，包括凿毛找平等，使防水卷材铺贴面达到防水板铺设
要求。
3.3.作好施工图纸会审工作，并对侧墙、立柱、顶（楼）板模型支撑系统进行设计、检算，报审
批准后根据施工进度提前安排进料。
3.4.提前进行防水材料、钢筋等物资的进料及检验工作。
3.5.对结构施工顺序、施工进度安排、施工方法及技术要求向工班及全体管理人员进行技术交底。
3.6.根据施工进度适时安排劳动力、机械设备以及物资材料进场。
3.7.做好应急等物资准备工作。
4.施工程序与工艺流程

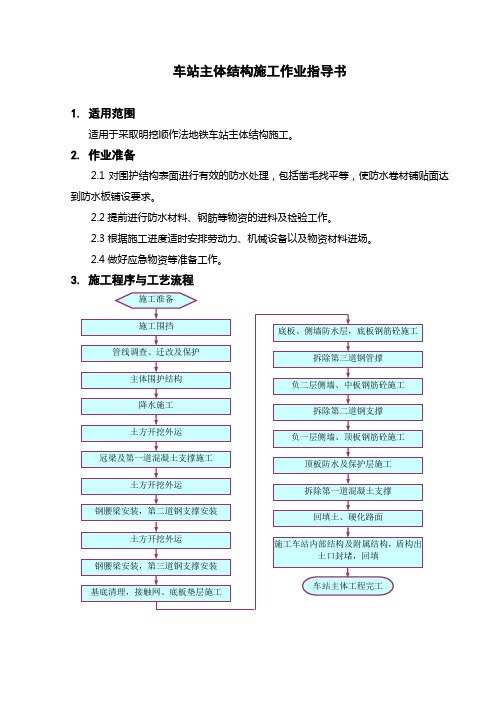

车站主体施工流程详见《车站施工流程图》。
施工围挡
施工准备
管线调查、迁改及保护底板、侧墙防水层，底板钢筋砼施工拆除第三道钢管撑
车站施工流程图
5.施工要求
5.1.垫层施工
5.1.1.垫层浇筑前及结构施工期间，将地下水位控制到垫层底以下0.5m。并注意井管的保护。5.1.2.灌注前认真检查、核对接地网线。采用商品砼泵送入模，振捣密实，分段对称连续浇注。
5.1.3.因为底板直接在已做好的垫层上施工，所以为给底板施工创造条件，在垫层施工时注意：机
械开挖尽量一次成型，避免二次开挖扰动原状地基，增加回填数量和施工难度。垫层向底板施工分段外延伸2.0m以上。
5.1.4.根据预先埋设的标高控制桩控制垫层施工厚度满足设计要求，并及时收面、养生，确保垫层
面无蜂窝、麻面、裂缝。
5.2.底板施工
5.2.1.车站底板、部分边墙紧随垫层、底板防水层之后施工。
5.2.2.车站底板、部分侧墙施工：钢筋在地面加工制作好后，吊入基坑内绑扎，焊接质量和搭接长
度满足规范及设计要求；制作安装好的钢筋经检查合格后安装堵头模板及部分侧墙模板（如
