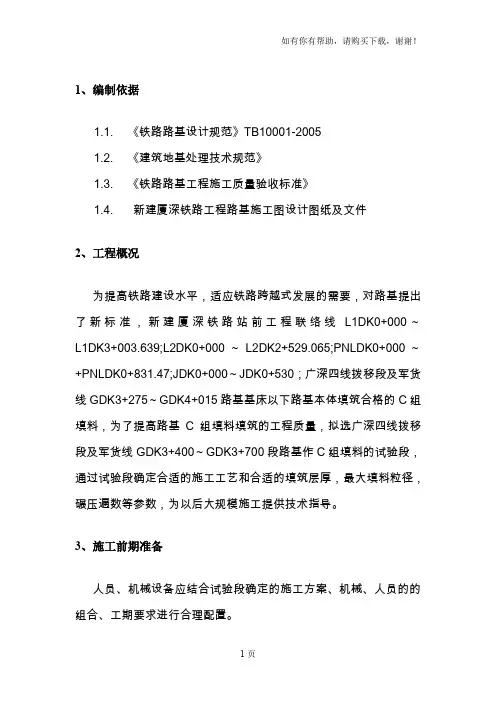

1、编制依据
1.1.《铁路路基设计规范》TB10001-2005
1.2.《建筑地基处理技术规范》
1.3.《铁路路基工程施工质量验收标准》
1.4.新建厦深铁路工程路基施工图设计图纸及文件
2、工程概况
为提高铁路建设水平，适应铁路跨越式发展的需要，对路基提出了新标准，新建厦深铁路站前工程联络线L1DK0+000～L1DK3+003.639;L2DK0+000～L2DK2+529.065;PNLDK0+000～+PNLDK0+831.47;JDK0+000～JDK0+530；广深四线拨移段及军货线GDK3+275～GDK4+015路基基床以下路基本体填筑合格的C组填料，为了提高路基C组填料填筑的工程质量，拟选广深四线拨移段及军货线GDK3+400～GDK3+700段路基作C组填料的试验段，通过试验段确定合适的施工工艺和合适的填筑层厚，最大填料粒径，碾压遍数等参数，为以后大规模施工提供技术指导。
3、施工前期准备
人员、机械设备应结合试验段确定的施工方案、机械、人员的的组合、工期要求进行合理配置。
3.1.C组填料填筑施工劳动力与机械设备配置分为两个大的部
分即C组填料土源点和路堤填筑区的各个施工单元。每个施工单元为一个完整的作业区，包含四个区段即：填土区段、平整区段、碾压区段、检测区段。人员名单见下附表。
（1）、管理人员配备情况：见附表。
（2）、劳动力配备情况：见附表。
3.2.人员到位情况：为完成本工程配置的现场施工负责人、现
场技术负责人、质检员、安全员均已到位，具备开工条件。
3.3.路堤填筑区施工单元的主要机械设备：推土机、平地机、压路机、自卸汽车。
机械设备进场情况：见附表。
3.4.试验检测仪器进场，检测仪器有：K30(K-30),EVD(ZFG-02型)，并已通过标定，标定书附后表。
3.5.熟悉图纸、合同文件、技术规范和线路控制桩点，此工作已完成。
3.6.选定取土场和弃土场，我合同段计划将挖方段作为试验段路基填料取土场，将选择一块空地作为挖余土方的弃土场。
3.7.试验室已完成该挖方段土方的相关土工试验，确定土样的最大干密度、最佳含水量等技术参数，当填方达到5000m3或土质发生变化时，应重新试验确定土的各项指标。
3.8.施工试验路段两侧临时排水沟挖好，可保证施工场地内不积水。
3.9.临时施工便道修筑并硬化完成，可确保运输设备通行。
4、试验段的目的
4.1.优化组合人员及机械设备的配置，找出最佳组合方式，最佳施工方案，充分发挥人员和机械的效率。本试验段计划采用两种机
械组合，第一种组合方式为：1
9T压路机+挖掘机+推土机+平地机+装载机；第二种组合方式为：20T压路机+挖掘机+推土机+平地机+装载机。
4.2.根据路基压实度要求，确定各类压实机械组合作用下的填土松铺厚度40cm、碾压速度4km/h、碾压方式按以上两种组合方式、碾压遍数6～8遍。
4.3.熟悉施工运作程序和各种检测手段，使以后工程施工在有序、有效的组织和监督下优质高效进行。
5、试验内容
5.1、原地面平整、碾压：路基基底处理先清除表层土后，采用26t（PD220Y220HP）推土机推平，再用自重19t振动力68t的（龙工Z20）路机碾压振实,使地基系数K30≥110Mpa/m。
5.2、路基本体的填筑：采用C类土作填料，每层填筑松铺厚度不大于40cm，采用26t山推160推土机及自重19t振动力达68t的宝马压路机推平压实,确定规范要求的地基系数K30≥110Mpa/m, 孔隙率N≤31时所需的压实遍数。
5.3、试验段的控制指标：地基系数K30≥110Mpa/m，孔隙率N≤
31。
6、试验段的选取
试验段一般应选择具有代表性的地段。
试验段应选在填方工程数量集中、施工时间较长或需要尽早开工填筑完成的地段。当沿线填筑的土质变化较大时，试验段应选在土质较好而且对今后施工有广泛指导作用的地段。
在选择试验段时我们综合考虑了以下几方面因素：
6.1.从设计资料上看，广深四线拨移段及军货线GDK3+400～
GDK3+700段路基平均填土高度大于2.5m，能代表合同段的基本情况，试验段填筑成功对以后的施工的指导作用具有一定的代表性。
6.2.试验段选取，距取土场（挖方段）近，且施工便道已修成且已硬化，不存在由于便道或土源缺乏导致试验段施工中断,试验段GDK3+400～GDK3+700段距离取土场平湖南编组站近，运距在3km以内且运土便道可以利用站场职工上下班的便道，符合要求。土质情况已送实验室作实验，土样合格，土样报告见附表。
7、试验段施工方案
7.1.测量放样
7.1.1.按照复测的原地面标高，根据设计图纸上横断面的桩号间
距进行放样，定出填筑边桩（竹片），并在每个断面的竹竿上画出0.3米的填土标志，然后挂线控制断面之间的填土厚度，最后洒白灰作为填土边线。
7.1.2.填土边线比设计宽出0.5米，以确保路堤边缘的压实度。
7.2.路基清表
