接地线的作用是什么？？不接地有什么后果？？（实验教学法）
接地线的作用是把有可能带电金属壳上的电引到大地中，以免人触到发生触电事故。不接地，一旦设备发生漏电现象，人一旦碰到带电体，就有可能发生触电事故。
接地线可以把泄露的电流分导到地面，避免触电。
接地线主要是为了防止漏电伤人，对机器的本身到没有什么影响
接地线的结构
验电、接地极的深度，挂接要求，拆掉要求。接地线的捆扎方法，（演示教学法）
学生分组练习：情景教学法，角色扮演
评价打分及要求
主题：接地线的作用和使用应注意事项
挂接地线是保护检修人员的一道安全屏障，是电力员工的生命线，可防止突然来电对人体的伤害。但实际工作中，由于接地线使用频繁且操作看似简单，容易使人产生麻痹思想，其重要性也往往被人忽视，经常出现不正确的使用情况，以致降低甚至有时失去了接地线的安全保护作用，必须引起足够重视。
挂接地线是一项重要的电气安全技术措施，其操作过程应该严肃、认真、符合技术规范要求，千万不可马虎大意。因此，要正确使用接地线，规范挂、拆接地线的行为，自觉培养严谨的安全工作作风，提高自身的安全素质，才能拒危险隐患于千里之外，才能避免由于接地线原因引起的电气事故。

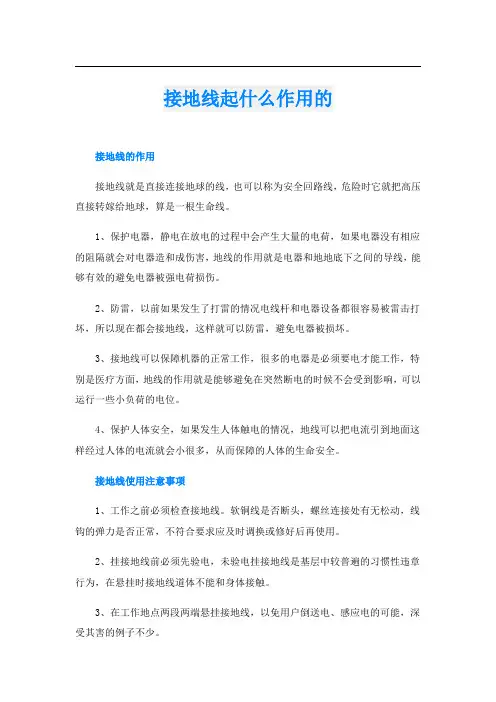

现根据实际工作中，接地线的使用应注意以下事项。
1、工作之前必须检查接地线。软铜线是否断头，螺丝连接处有无松动，线钩的弹力是否正常，不符合要求应及时调换或修好后再使用。
2、挂接地线前必须先验电，未验电挂接地线是基层中较普遍的习惯性违章行为，在悬挂时接地线道体不能和身体接触。
3、在工作地点两段两端悬挂接地线，以免用户倒送电、感应电的可能，深受其害的例子不少。
4、在打接地桩时，要拨能借地体能快速疏通事故大电流，保证接地质量。
5、要爱护接地线。接地线在使用过程中不得扭花，不用时应将软铜线盘好，接地线在拆除后，不得从空中丢下或随地乱摔，要用绳索传递，注意接地线的清洁工作。
6、新工作人员必须经过对接地线使用的培训、学习，考核合格后，方能单独从事接地线操作或使用工作。
7、按不同电压等级选用对应规格的接地线。
8、严禁使用其它金属线代替接地线。
9、现场工作不得少挂接地线或者擅自变更挂接地线地点。
10、接地线具有双面性，它具有安全的作用，使用不当也会产生破坏效应，所以工作完毕要及时拆除接地线。带接地线合开关会损坏电气设备和破坏电网的稳定，会导致严重的恶性电气事故。
l）接地的作用 接地的作用总的步说只有两种：保护人和设备不受损害；抑制干扰；抑制干扰接地在有的书中又叫工作接地，而前者又叫保护接地。 ①保护接地 保护接地是将DCS中平时不带电的金属部分（机柜外壳，操作台外壳等)与地之间形成良好的导电连接，以保护设备和人身安全。原因是DCS的供电是强电供电（220V或11OV），通常情况下机壳等是不带电的，当故障发生（如主机电源故障或其它故障）造成电源的供电火线与外壳等导电金属部件短路时，这些金属部件或外壳就形成了带电体，如果没有很好的接地，那么这带电体和地之间就有很高的电位差，如果人不小心触到这些带电体，那么就会通过人身形成通路，产生危险。因此，必须将金属外壳和地之间作很好的连接，使机壳和地等电位。此外，保护接地还可以防止静电的积聚。 ②工作接地 工作接地是为了使DCS以及与之相连的仪表均能可靠运行并保证测量和控制精度而设的接地。它分为机器逻辑地、信号回路接地、屏蔽接地，在石化和其它防爆系统中还有本安接地。 ·机器逻辑地，也叫主机电源地，是计算机内部的逻辑电平负端公共地，也是+5V等电源的输出地。 ·信号回路接地，如各变送器的负端接地，开关量信号的负端接地等。 ·屏蔽接地（模人信号的屏蔽层的接地）。 ·本安接地，是本安仪表或安全栅的接地。这种接地除了抑制干扰外，还有使仪表和系统具有本质安全性质的措施之一。本安接地会因为采用的设备的本实措施不同而不同，下面以齐纳式安全栅为例，说明其接地内容，如图3．413所示：该图是一个齐纳式安全栅的接地原 理图。
安全栅的作用是保护危险现场端永远处于安全电源和安全电压范围之内。如果现场端短路，则由于负载电阻和安全栅电阻R的限流作用，会将导线上的电流限制在安全范围内，使现场端不至于产生很高的温度，引起燃烧。第二种情况，如果计算机一端产生故障，则高压电信号加入了信号回路，则由于齐纳二级的嵌位作用，也使电压位于安全范围。 值得提醒的是，由于齐纳安全栅的引入，使得信号回路上的电阻增大了许多，因此，在设计输出回路的负载能力时，除了要考虑真正的负载要求以外，还要充分考虑安全栅的电阻，留有余地。 除了上述几种接地外，在很多场合下容易引起混乱的还有一个供电系统地，也叫交流电源工作地，它是电力系统中为了运行需要设的接地(如中性点接地）。 （l）接地要求和方法： 上面介绍了六种接地：供电系统地、保护地、逻辑地、屏蔽地安全栅地、信号回路地。对这六种接地，各家有各家的要求，虽然大都强调一点接地，接地电阻必须小于1欧姆等，但具体内容上差别很大，下面给出几个例子介绍常遇到的接地要求和方法。 ①供电系统地：在很多企业，特别是电厂、冶炼厂等，其厂区内有一个很大的地线网，而通常供电系统的地是与地线网连在一起的。有的厂家强调计算机系统的所有接地必须和供电系统地以及其它（如避雷地）严格分开，而且之间至少应保持15m以上的距离。为了彻底防止供电系统地的影响，建议供电线线路用隔离变压器隔开。这对那些电力负荷很重，而且负荷经常启停的单位是应注意的。从抑制干扰的角度来看，将电力系统地和计算机系统的所有地分开是很有好处的，因为一般电力系统的地线是不太干净的。但从工程角度来看，在有些场合下单设计算机系统地并保证其与供电系统地隔开一定距离是很困难的，这时可以考虑能否将计算机系统的地和供电地共用一个，这要考虑几个因素： ·供电系统地上是否干扰很大，如大电流设备启停是否频繁，对地产生的干扰是否大；·供电系统地的接地电阻是否足够小，而且整个地网各个部分的电位差是否很小，即地网的各部分之间是否阻值很小（＜1W） ·DCS的抗干扰能力以及所用到的传输信号的抗干扰能力，例如有无小信号(电偶，热电阻）的直接传输等。 ②所有计算机接线涉及到的接地采用一点接地方式，在这一点上，也有很多争议。有的厂 家系统提出几个地：逻辑地、屏蔽地（又叫模拟地）、信号地、保护地分别自己接地在地上打接地装置，而大部分系统则指出各种地在机柜内部自己分别接地，汇于一点，然后用较粗的导体（铜）将各汇地点朕起来，接到一个公共的接地体上。这里有几点需要注意：DCS 本身是由多台设备组成的，除了控制站以外，还包括很多外设，而且数据也不止一台，这就涉及到了多台设备，多种接地的问题。此外，一般的DCS的供电是各站（控制站，操作站等)用专门一条线单独供电，即彼此之间不相互供电。图3．4．14是一种常用的多站接地图。
重复接地、工作接地、保护接地的概念 重复接地就是中性点直接接地的系统中，零干线的一处或多处用金属导线连接接地装置。低压三相四线制中性点直接接地线路中，施工单位在装置时,应将配电线路的零干线和分支线的终端接地，零干线上每隔1千米做一次接地。对于距接地点超过50米的配电线路，接入用户处的零线仍应重复接地，重复接地电阻应不大于10欧。零线重复接地能够缩短故障继续时间，降低零线上的压降损耗，减轻相、零线反接的危险性。中国电工网学习园地。 维护零线发生断路后，当电器设备的绝缘损坏或相线碰壳时，零线重复接地还能降低故障电器设备的对地电压，减小发生触电事故的危险性。因此零线重复接地在供电网络中具有相当重要的作用，而这一作用却往往被人们忽视了什么叫工作接地? 工作接地就是变压器处中性点接地，维护接地是设备金属外壳经接地线接到接地体上，维护接零就是金属外壳接保护零线，重复接地就是维护零线（就是由中性点引出的接到金属外壳零线）隔一段距离接地。 TN-C系统和TN-C-S系统中，为使电路或设备达到运行
的要求的接地，如变压器中性点接地。该接地称为工作接地或配电系统接地。 工作接地的作用是坚持系统电位的稳定性，即减轻低压系统由高压窜入低压系统所发生过电压的危险性。如没有工作接地则当10kV高压窜入低压时，低压系统的对地电压上升为5800V左右。 当配电网一相故障接地时，工作接地也有抑制电压升高的作用。如没有工作接地，发生一相接地故障时，中性点对地电压可上升到接近相电压，另两相对地电压可上升到接近线电压。如有工作接地，由于接地故障电流经工作接地成回路，对地电压的漂移”受到抑制，线电压0.4kV配电网中。中性点对地电压一般不超过50V另外两相对地电压一般不超过250V 什么叫保护接地? 维护接地，为防止电气装置的金属外壳、配电装置的构架和线路杆塔等带电危及人身和设备平安而进行的接地。所谓维护接地就是将正常情况下不带电，而在绝缘资料损坏后或其他情况下可能带电的电器金属局部（即与带电局部相绝缘的金属结构局部）用导线与接地体可靠连接起来的一种维护接线方式。接地维护一般用于配电变压器中性点不直接接地（三相三线制）供电系统中，用以保证当电气设备因绝缘损坏而漏电时产生的对地电压不逾越平安范围。
采用保护接地时，接地装置的接地电阻不应大于4Ω。人工接地体可采用水平敷设的圆钢、扁钢、垂直敷设的钢管角钢、圆钢，敷设人工接地体不应少于二根，采用垂直敷设时，入地深度不应小于2.5m，二根接地体之间的垂直距离不应小于5m。接地体顶面埋深当无设计要求时，深度不宜小于0.6m。 保护线和接地体最小尺寸：一般人工接地体接地装置应采用热镀锌钢材，都采用型钢，钢管直径40-50毫米，壁厚至少3.5毫米，角钢厚度至少4毫米，圆钢直径至少10毫米，扁钢截面至少100平方毫米，厚度至少4毫米；保护线采用绝缘导线时，铜芯不小于2.5平方毫米。保护线采用与相线同质时，相线截面小于等于16平方毫米保护线截面不小于相线截面。 保护线与接地装置连接：采用压接和焊接的可靠方法。采用焊接时，扁钢搭焊长度不小于2倍扁钢宽度，至少焊牢三个棱边；圆钢搭焊长度不小于6倍圆钢直径，至少焊牢两个棱边。采用螺钉压接时，要采用防松措施。保护线不宜采用铝芯线，裸铝线材严禁直接埋地敷设。保护线应经常检查，发现破损、断线、松动、脱落、腐蚀等应及时排除。埋接地体时，周围的土壤要撒上一定量的盐，然后浇上水以保证能有良好的导电性。另外保用中每年要测一次接地电阻，以防接地电阻过大而失效。 一、接地电阻的要求：1、电阻要小于4。接地电阻的大小可以定义接地电流的大小，接地电阻值越小，接地装置的接地电压值也就越小。这就是说接地电阻值的大小，标志着设备接地性能的好与坏。2、电阻的测量接地电阻一般可用电流表电压表、电桥法、接地电阻测量仪等来测量，目前都采用接地电阻测量仪来进行测量，此方法即简单又方便。常用的接地电阻测量仪有ZC-8型和 ZC-29型两种。二、接地装置的安装一般来讲，接地线埋入地下深度不应小于2m。在特殊场所安装接地极时，如果深度达不到2m时应在接地极周围放置食盐8kg、木碳约30kg并加入水，用以降低接地电阻。如果用2根及2根以上的接地极时，各极之间的嗬氩挥∮?.5m，以减少大地的流散电阻。在有强烈腐蚀性的土壤中，应使用镀铜或镀锌的接地极。同时接地极不得埋设在垃圾层及灰渣层区，敷设在地中的接地极不应涂漆，以免接地电阻过大..另外: 方案一：打地桩1、在机房附近把4根或更多2.5m的角钢（45mm*45mm）沿直线打入地下离地面80cm处、每根角钢相距2m。2、用扁钢（30mm*3mm）将4根角钢串联焊接在一起。3、用镀锌扁钢（30mm*3mm）焊接有角钢的任意角作为地线引线引上墙面2m处。4、电阻测试仪测量地网阻值小于等于4，否则，加桩或用田字格加以解决。5、用25mm平方的铜芯线与地网引线通过铜线鼻接牢引入室内。6、接入信号避雷器地线和静电地线。方案二：埋紫铜板1、机房附近挖250cm*150cm*300cm的深坑，坑底洒一些氯化钠，埋入紫铜板 （1500mm*600mm*3mm）。坑深以见水为准，但至少大于200cm。2、把扁钢（30mm*3mm）和紫铜板用铜焊锡焊接在一起，引出地面作引线。3、把镀锌扁钢和扁钢引线焊接在一起，引出墙面2m处。4、测试仪测量地网阻值小于等于4欧姆。5、用25mm平方的铜芯线与地网引线通过铜线鼻接牢引入室内。 6、接入信号避雷器地线和静电地线。
电气设备的接地与保护 一、接地的类型 (一)工作接地 为了满足电力系统或电气设备的运行要求，而将电力系统的某一点进行接地。如电力系统的中性点接地、各种电路的工作地等。 (二)保护接地 为了防止电气设备的绝缘损坏，其金属外壳对地电压必须限制在安全电压内，避免造成人身电击事故，将电气设备的外露可被人接触的部分接地。如：电动机、变压器、照明器具外壳;民用电器的金属外壳如洗衣机、电冰箱等;变配电所各种电气设备的底座或支架等;架空线路的金属杆或钢筋混凝土杆塔的钢筋以及杆塔上的架空地线及装在塔上的设备的外壳及支架等。 (三)防雷接地 为了防止雷电过电压对人身或设备产生危害，而设置的过电压保护设备的接地。如避雷针、避雷器等。 (四)防静电接地 为了消除静电对人身和设备产生危害而进行的接地，如将某些液体或气体的金属输送管道或车辆的接地和计算机机房接地等。 (五)屏蔽接地 为了防止电气设备因受电磁干扰，而影响其工作或对其它设备造成电磁干扰的设备接地。如各种高频电子设备的金属外壳接地等。 所有电气设备必须根据国标GB14050《系统接地的形式及安全技术要求》进行保护接地。保护接地除用以实现规定的工作接地或保护接地的要求外，不应作其它用途。有特殊要求的接地，如弱电系统、计算机系统及中压系统，为中性点直接接地或经小电阻接地时，应按有关专项规定执行。 二、高山发射台站的接地问题 (一)在广播电视行业接地的主要理由 1.安全接地：使用交流电的设备必须通过黄绿色安全地线接地，否则当设备内的电源与机壳之间的绝缘电阻变小时，会导致电击伤害。
2.雷电接地：设施的雷电保护系统是一个独立的系统，由避雷针、下导体和与接地系统相连的接头组成。该接地系统通常与用做电源参考地及黄绿色安全地线的接地是共用的。 3.电磁兼容接地：出于电磁兼容设计而要求的接地，包括： 屏蔽接地：为了防止电路之间由于寄生电容存在产生相互干扰、电路辐射电场或对外界电场敏感，必须进行必要的隔离和屏蔽，这些隔离和屏蔽的金属必须接地。 滤波器接地：滤波器中一般都包含信号线或电源线到地的旁路电容，当滤波器不接地时，这些电容就处于悬浮状态，起不到旁路的作用。 噪声和干扰抑制：对内部噪声和外部干扰的控制需要设备或系统上的许多点与地相连，从而为干扰信号提供“最低阻抗”通道。 电路参考：电路之间信号要正确传输，必须有一个公共电位参考点，这个公共电位参考点就是地。因此所有互相连接的电路必须接地。 (二)按接地的作用分类 可分为工作接地、保护接地、过压保护接地、防静电接地、屏蔽接地、信号地等多种。下面结合广电技术实际作一阐述。 1.保护接地。保护接地是为防止绝缘损坏造成设备带电危及人身安全而设置的保护装置，它有接地与接零两种方式。按电力规定，凡采用三相四线供电的系统，由于中性线接地，所以应采用接零方式，而把设备的金属外壳通过导体接至零线上，而不允许将设备外壳直接接地。这在广电系统的配电房中的开关设备，中央空调机、发射机等电源开关设备和大耗电设备中尤为常见。在规划设计时，应从地网中引出接地母线至各设备上，再将机器外壳用导体连至接地母线上。值得指出的是：接地线应接在设备的接地专用端子上，另一端最好使用焊接。 2.屏蔽地。为防止电磁感应而对视、音频线的屏蔽金属外皮、电子设备的金属外壳、屏蔽罩、建筑物的金属屏蔽网(如测灵敏度、选择性等指标的屏蔽室)进行接地的一种防护措施。在所有接地中，屏蔽地最复杂，有种说不清，道不明的感觉。因为屏蔽本身既可防外界干扰，又可能通过它对外界构成干扰，而在设备内各元器件之间也须防电磁干扰，如大家熟知的中周外壳、电子管屏蔽罩就是例子。屏蔽不良、接地不当会引起干扰，这些干扰主要有： 交流干扰：这主要由交流电源引起。高频干扰：这类干扰来自各类无线发射台的变频或超变频信号，它们窜入电子设备后在机内得到非正常解调而形成声频干扰。屏蔽及其正确接地是防止电磁干扰的最佳保护方法。可将设备外壳与PE线连接;导线的屏蔽接地要求屏蔽管路两端与PE线可靠连接;室内屏蔽也应多点与PE线可靠连接。
接地线的xx要求 电气装置安装工程接地装置施工及验收规范GB 50169－92中华人民共和国国家标准条文说明前言根据国家计委计标函 （1987）78号、建设部 （88）建标字25号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同修订的《电气装置安装工程接地装置施工及验收规范》GB50169－92，经中华人民共和国建设部 1992年12月16日以建标〔1992〕911号文批准发布。 为方便广大设计、施工、科研、学校等有关单位人员在使用本规范时能正确理解和执行条文规定，《电气装置安装工程接地装置施工及验收规范》编制组根据国家计委关于编制标准、规范条文说明的统一要求，按《电气装置安装工程接地装置施工及验收规范》的章、节、条顺序，编制了《电气装置安装工程接地装置施工及验收规范条文说明》，供有关部门和单位参考。在使用中如发现本条文说明有欠妥之处，请将意见直接函寄本规范的治理单位： 能源部电力建设研究所（北京良乡，邮政编码：102401）。本条文说明仅供国内有关部门和单位执行本规范时使用。第一章总则第 1." 0.1条本条简要地阐明了本规范编制的宗旨，是为了保证接地装置的施工和验收质量而制订。第 1." 0.2条本条明确了规范的适用范围是电气装置安装工程的接地装置。其他如电子计算机和微波通讯等接地工程应按相应的施工及验收规范执行。第 1." 0.3条施工现场必须按照设计施工，不得随意修改设计，必要时需经过设计单位的同意，并按修改后的设计执行。第
1." 0.4条为了保证工程质量，凡不符合现行技术标准的器材，均不得使用和安装。第 1." 0.5条本规范内容是以质量标准和工艺要求为主，有关施工安全问题，尚应遵守现行的安全技术规程。第 1." 0.6条电气装置接地工程应及时配合建筑施工，从而减少重复劳动，加快工程进度和提高工程质量。第二章电气装置的接地第一节一般规定第 2." 1.1条本条规定了哪些电气装置应接地或接零。第十款至第十四款根据近几年出现的新产品和征求修订意见中要求增加而制订。控制电缆的金属护层根据国标《工业与民用电力装置的接地设计规范》（GBJ65-83）和1985年版《苏联电气装置安装法规》规定而修订。第 2." 1.2条本条规定了哪些电气装置不需要接地或不需要接零，基本与原规定相同。《苏联电气装置安装法规》关于哪些电气装置需要和不需要接地或接零在电压等级上有新的规定，考虑国标《工业与民用电力装置的接地设计规范》也正在修订，为同设计规范协调一致，现规定要作相适应的修订。第 2." 1.3条当直流流经在土壤中的接地体时，由于土壤中发生电解作用，可使接地体的接地电阻值增加，同时又可使接地体及四周地下建筑物和金属管道等发生电腐蚀而造成严重的损坏。第三款根据日本技术标准和原东德接地规范的接地体以及接地线的规定，直流电力回路专用的中性线和直流双线制正极如无绝缘装置，相互间的距离不得小于1m。采用外引接地时，外引接地体的中心与配
接地的种类及作用探讨 电化四段张彬 摘要：在供电系统运行中接地装置起着至关重要的作用。它不仅是电力系统的重要组成部分，而且还是人身安全及保护用电器的主要措施。在日益发生的自然雷害面前我们特别论述防雷的危害性、重要性、必要性。 关键词：供电系统接地防雷、电磁脉冲防护LEMP 电子(逻辑)接地 正文： 通过近一段时间在对现场设备及临时电网的维修与维护，发现许多问题的发生及一些最终的解决方法都是与接地有密切关系的，也让我彻底改变了从前对供电系统及用电设备接地不重视、有时候则有要不要没有关系的想法，让自己总是停留在一个业余者的角度上。通过认真地请教、查询资料等途径，来充实自己。在电力系统运行中接地装置起着至关重要的作用。它不仅是电力系统的重要组成部分，而且还是保护人身安全及用电器的主要措施。供电系统和电气设备的某一部分与大地做金属性的良好接触，称为接地。按接地的目的可分为：工作接地、保护接地、保护接零以及防雷接地。特别论述配电网接地制式与建筑物电气设备的电磁兼容问题；接地网的电阻值及接地网的结构在防雷中的作用；外部防雷和内部防雷两个子系统的放电过程；指出了接地技术中的宣传误导。 一、接地分类及作用 1、工作接地 在正常或异常情况下，为了保证正常且可靠地运行，必须将供电系统中的某点与地做可靠的金属连接，称为工作接地。如变压器的中性点与接地装置的可靠金属连接等。其作用：①降低人体的接触电压，在中性点对地绝缘的系统中，当一相接地，而人体又触及另一相时，人体将受到线电压，但对中性点接地系统，
人体受到的为相电压。②迅速切断故障设备。在中性点绝缘的系统中，一相接地时，接地电流仅为电容电流和泄漏电流，数值很小，不足以使保护装置动作以切断故障设备。在中性点接地系统中，发生碰地时将引起单相接地短路，能使保护装置迅速动作以切断故障。③减轻高压窜人低压的危险。 2、保护接地 在正常工作状态下，各种电器的外壳是不带电的。但由于某些原因，造成设备绝缘损坏后可能使外壳带电，人或动物一旦接触到这种外壳带电的设备就有触电的危险。为了防止这种现象出现时危及人身安全，将电器设备正常时不带电的金属外壳、配电装置的金属部分同大地做良好的电气连接，称作保护接地。图1，设备外壳不接地。当故障时，由于带电线路对地电容存在，将产生电容电流。又因为设备外壳与大地间的接触电阻较大，若忽略其分流作用，则故障电流将全部由地中经人体返回设备外壳。即人体中的电流为：Ir=Ijd。由于人触电的危害程度主要决定于通过人体的电流。人体最小的感觉电流工频约为1mA，直流约为5mA。当工频电流超过10mA时，手已难于摆脱电源；当超过50mA且触电时间超过15~30s，即可致命，所以，在绝缘损坏时，人碰触到电器设备外壳是很危险的。若要使人们触及绝缘损坏的电器设备外壳不遭受触电的危险，关键是减少设备外壳与大地间的接触电阻，使流过人体的电流在安全要求的允许范围内。保护接地的目的就在于此。如图2所示，采用保护接地后，流入人体的电流为：Ir=Ijd*rjd/（r r+r jd）。式中：Ijd----接地电流（A）；Ir----流入人体电流（A）； rjd----接地电阻（Ω）；r r----人体电阻（Ω）。由于人体电阻远大于接地电阻,则上式可以简化为：Ir= rjd/r r。流过人体的电流Ir与接地电阻rjd和接地电流Ijd成正比。因此，为了保证人身安全，应设法尽量减少接地电阻和故障电流的值。
建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。 国际电工委员会（IEC）对此作了统一规定，称为TT系统、TN系统、IT系统。其中TN系统又分为TN-C、TN-S、TN-C-S系统。下面内容就是对各种供电系统做一个扼要的介绍。 （一）工程供电的基本方式 根据IEC规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT、TN和IT系统，分述如下。 （1）TT方式供电系统：TT方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT系统。第一个符号T表示电力系统中性点直接接地；第二个符号T表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。在TT系统中负载的所有接地均称为保护接地，如图1-1所示。这种供电系统的特点如下。 1）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。 2）当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，困此TT系统难以推广。 3）TT系统接地装置耗用钢材多，而且难以回收、费工时、费料。 现在有的建筑单位是采用TT系统，施工单位借用其电源作临时用电时，应用一条专用保护线，以减少需接地装置钢材用量。 把新增加的专用保护线PE线和工作零线N开，其特点是： ①共用接地线与工作零线没有电的联系； ②正常运行时，工作零线可以有电流，而专用保护线没有电流； ③TT系统适用于接地保护占很分散的地方。 （2）TN方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN表示。它的特点如下。 1）一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，
编号：SM-ZD-46961 装设接地线工作的安全技 术措施 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
装设接地线工作的安全技术措施 简介：该方案资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 1. 当验证设备上确无电压,应立即将检修设备接地并三相短路。对可能送电到停电检修设备的各方面都要装设接地线。 2. 检修母线时，应根据母线长短和有无感应电压等实际情况来确定接地线数量，检修10米以下的母线可装设一组接地线。 3. 检修部分若分为几个在电气上不相连的部分，则各段应分别验电并短路接地，接地线与检修部分之间不得有开关或熔断器。降压变压器全部停电时，应将各处可能来电侧都短路接地，其它部分不必每段装设接地线。 4. 室内配电装置上的接地线，应装在该装置规定的接地点。这些地点的油漆应刮去，桩头的接地电阻必须合格并划出黑色记号。 5. 装设接地线必须有两人进行，若为单人值班，只允许
设备接地问题 单台设备有两个接地： 一，配电接地，从设备的外壳接到配电箱的地线； 二，外壳接地；从设备外壳接到地下接地扁钢，外壳对地电阻小于4欧，如果对电磁屏蔽有要求，则小于1欧；EMI测试符合相关标准，当然移动的机房不在此列； 如果是多台设备，需要把所有的接地点汇集在一个接地点上； 机房顶部避雷针和避雷环多路经镀锌扁钢引到地下接地网，以使在这个避雷网保护里的设备在任何天气都能稳定工作； 注意多个不同用途的网络的接地，例如智能监控和局域网的接地，不要产生干扰； 同样的，注意强电网络和弱电网络的接地。 最终确认：测任意两台设备的外壳之间的电压不大于20MV；外壳对地用指针表测不大于1欧； 一、概述 电气设备的某个部分与大地之间作良好的电气联接称为接地。与大地土壤直接接触的金属导体或金属导体组称为接地体：联接电气设备应接地部分与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。 电气设备接地的目的主要是保护人身和设备的安全，所有电气设备应按规定进行可靠接地。 二、接地的分类 按接地的作用分有保护接地和工作接地两种。 （1）为了保证人身安全，避免发生人体触电事故，将电气设备的金属外壳与接地装置联接的方式称为保护接地。当人体触及到外壳已带电的电气设备时，由于接地体的接触电阻远小于人体电阻，绝大部分电流经接地体进入大地，只有很小部分流过人体，不致对人的生命造成危害。 （2）为了保证电气设备在正常和事故情况下可靠的工作而进行的接地称为工作接地，如中性点直接接地和间接接地以及零线的重复接地、防雷接地等都是工作接地。 三、接地电阻 应接地的电气设备通过接地装置和大地之间的电阻称为接地电阻，它包含五个部分： （1）电气设备和接地线的接触电阻。 （2）接地线本身的电阻。
1、过电流保护的作用 当供电线路中发生短路事故时，由短路保护装置起作用来切断电源，可防止事故的发生。发生过电流事故时由过电流继电器或过流--过热继电器动作来实现过电流保护，或者在功率较大的设备上安装软启动装置来降低启动电流，以达到保护电动机的目的。熔断器有一相熔断；电缆与电动机开关的接线端子连接不牢而松动脱落；电缆芯线一相断线；电动机定子绕组与接线端子连接不牢而脱落都能造成断相事故，防止这类事故的措施是采用晶体管断相过载保护装置，由断相保护电路来实现保护。 2 、漏电保护的作用 （1）当系统漏电时能迅速切断电源； （2）当人体接触一相火线或带电物体时，在人体还未受到损伤前，即切断电源； （3）可以防止电气设备及供电线路的绝缘因受潮或者受到损伤时，发生漏电甚至发展到相间短路事故的发生； （4）对电网对地的电容电流进行有效的补偿，以减少漏电电流的危害；能不间断地监视被保护电网的绝缘状态。 3、保护接地的作用 （1）当人身触及带电的设备外壳时，人体与接地装置构成并联电路，由于保护接地电阻小，而人体电阻值大得多，所以大部分漏电电流通过接地装置流入大地，大大的减少了通过人体的直接漏电电流，这样降低了对人体的触电电流，就降低了对人体的触电危险。 （2）能减少直接漏电电流，从而减少了因漏电电流产生的电火花能量，因而也就减小了电火花引爆瓦斯、煤尘的可能性。 （3）对于无选择性的漏电保护装置，保护接地可使一相接地故障易于查找。 过电流保护 （一）概念、原因与危害 所谓过电流是指流过电气设备和电缆的电流超过了它们的额定值。电气设备和电缆出现过电流后，一般会引起它们过热，严重时会将它们烧毁，甚至引起电火灾和瓦斯、煤尘爆炸，对煤矿井下危害极大，必须加以预防。 煤矿井下常见的过电流故障有短路、过负荷、断相。 短路——是指电流不流经负载，而是经过电阻很小的导体直接形成回路，特点是电流很大。能够在极短的时间内烧毁电气设备，甚至引起火灾或引燃井下瓦斯、煤尘，造成瓦斯、煤尘爆炸事故。短路电流还会产生很大的电动力，使电气设备遭到机械性损坏，短路还会引起电网电压急剧下降，影响电网中的其它用电设备的正常工作。由此可见，短路故障是最危险的过电流。特别是煤矿井下，电气设备和电缆的绝缘容易遭到破坏，所以发生短路的可能性比地面大得多，因而应加强对电气设备和电缆绝缘的维护及检查，并设置短路保护装置。 过负荷——是指流过电气设备和电缆的实际电流超过其额定电流，而且过电流的
首先明确两个概念，工作接地和保护接地。 1什么是工作接地，什么是保护接地？ 工作接地，在正常或故障情况下为了保证电气设备的可靠运行，而将电力系统中某一点接地称为工作接地。例如电源（发电机或变压器）的中性点直接（或经消弧线圈）接地，能维持非故障相对地电压不变，电压互感器一次侧线圈的中性点接地，能保证一次系统中相对低电压测量的准确度，防雷设备的接地是为雷击时对地泄放雷电流。 保护接地，将在故障情况下可能呈现危险的对地电压的设备外露可导电部分进行接地称为保护接地。电气设备上与带点部分相绝缘的金属外壳，通常因绝缘损坏或其他原因而导致意外带电，容易造成人身触电事故。为保障人身安全，避免或减小事故的危害性，电气工程中常采用保护接地。 接地保护与接零保护统称保护接地，是为了防止人身触电事故、保证电气设备正常运行所采取的一项重要技术措施。这两种保护的不同点主要表现在三个方面：一是保护原理不同。接地保护的基本原理
是限制漏电设备对地的泄露电流，使其不超过某一安全范围，一旦超过某一整定值保护器就能自动切断电源；接零保护的原理是借助接零线路，使设备在绝缘损坏后碰壳形成单相金属性短路时，利用短路电流促使线路上的保护装置迅速动作。二是适用范围不同。根据负荷分布、负荷密度和负荷性质等相关因素，《农村低压电力技术规程》将上述两种电力网的运行系统的使用范围进行了划分。TT系统通常适用于农村公用低压电力网，该系统属于保护接地中的接地保护方式；TN系统（TN系统又可分为TN-C、TN-C-S、TN-S三种）主要适用于城镇公用低压电力网和厂矿企业等电力客户的专用低压电力网，该系统属于保护接地中的接零保护方式。当前我国现行的低压公用配电网络，通常采用的是TT或TN-C系统，实行单相、三相混合供电方式。即三相四线制380/220V配电，同时向照明负载和动力负载供电。三是线路结构不同。接地保护系统只有相线和中性线，三相动力负荷可以不需要中性线，只要确保设备良好接地就行了，系统中的中性线除电源中性点接地外，不得再有接地连接；接零保护系统要求无论什么情况，都必须确保保护中性线的存在，必要时还可以将保护中性线与接零保护线分开架设，同时系统中的保护中性线必须具有多处重复接地。 低压配电系统中，按保护接地的形式，分为TN系统，TT系统，IT系统。
规范变电站接地线装置的装设 在检修的变电设备上装设接地线，是保证检修人员人身安全的基本措施，接地线的装设质量直接关系到对检修人员的防护水平。然而，在变电站检修现场，经常会看到一些装设不规范的接地线。运行人员也常常抱怨装设接地线时遇到的困难：有些设备无法装设接地线；有些地点难以装设接地线，甚至在装设接地线的过程中也发生过触电的人身事故。 1 变电站装设接地线所存在的问题 1.1 设备接地点问题 导体上涂有油漆或包有绝缘护套，不能装设接地线；有的母排的空间位置(如母排与仓位墙壁间的相对距离太小等)不便于装设接地线；母排尺寸规格较多，使接地线线夹不相适应。 1.2 接地装置问题 在有些需要装设接地线的地点无符合要求的专用接地装置，导致运行人员在装设接地线时随意将接地线接地极装设在设备构架、设备外壳上等。 1.3 装设接地线时的人身安全防护问题 有些装设接地线的位置过高，运行人员难以装设；有时不能保证人与被接地导体间距离符合安全距离要求；有的装设接地线的地点与周围带电导体的距离太近，不能保证人与带电导体的安全距离。 因此对变电站装设接地线的装置进行改造、整治，使之规范化，
符合安全要求，是急待解决的问题。特别是在实行变电站无人值班、集中监控后，运行人员负责的变电站设备检修安全措施布置任务更加繁重，如果没有规范的接地线装设装置，就难以保证运行人员装设接地线时的安全，难以保证所装设的接地线质量，难以确保检修人员的安全。 2 变电站装设接地线规范化的基础工作 (1)由变电站根据站内设备停电检修的需要，制订设备在各种检修情况下装设接地线的方案，确定在设备检修时每一组接地线的具体装设地点。 (2)根据制订的方案对现场评估检查，确认指定的地点是否具备安全装设接地线的条件。对现场检查的内容包括与周围运行设备的距离，装设接地线时人员与设备导体的距离，装设接地线的位置是否便于人员装拆接地线，该地点是否有接地极等。如果有任何一项不符合要求，根据现场条件，或者改变方案，即更换装设接地线地点，直到其全部符合要求；或者对不满足要求部分实行改造，使之满足要求。 这样在设备检修填写工作票时，检修单位根据变电站提供的装设接地线方案填写装设接地线的地点，使所有接地线都能在现场按要求装设，这样从根本上保证检修人员安全和运行人员安全。
“地线”在家庭用电中是十分重要的，但有些地区的供电网中却没有地线，很多朋友会好奇，什么三地线？地线有什么作用？不接地线又会导致哪些后果？ 什么地线？ 地线，又称避雷线，是指用来将电流引入大地的导线;电气设备漏电时，电流通过地线进入大地。地线的符号是E(Earth);可分为供电地线、电路地线两种。按我国现行标准，GB2681中第三条依导线颜色标志电路时，一般应该是相线—A相黄色，B相绿色，C相红色。零线—淡蓝色，地线是黄绿相间，如果是三孔插座，左边是零线，中间(上面)是地线，右边是火线。 1 简单的说：接地线是电气保护中的一种方式。它的作用是当你的电器设备漏电或感应带电时能够快速通过接地线将电流引入大地从而使设备外壳不再带电，从而保证了人员后设备的安全。 例如：家用电器设备由于绝缘性能不好或使用环境潮湿,会导致其外壳带有一定静电,严重时会发生触电事故.为了避免出现的事故可在电器的金属外壳上面连接一根电线,将电线的另一端接入大地,一旦电器发生漏电时接地线会把静电带入到大地释放掉.另外对于电器维修人员在使用电烙铁焊接电路时,有时会因为电烙铁带电而击穿损坏电器中的集成电路,这一点比较重要.使用电脑的朋友有时也会忽略主机壳接地,其实给电脑主机壳接根地线,在一定程度上可以防止死机现象的出现.
2 在电力系统中接地线：是为了在已停电的设备和线路上意外地出现电压时保证工作人员的重要工具.按部颁规定,接地线必须是25mm 2 以上裸铜软线制成. 在电器中：接地线就是接在电气设备外壳等部位及时的将因各种原因产生的不安全的电荷或者漏电电流导出的线路. 通俗点说：接地可以防止用电设备表面的静电或漏电对人造成点击伤害.大功率电器尤其需要注意.
三相四线式电力系统中，零线为什么要接地？ 三相四线制多用于低压配电系统，中性线接地主要是考虑了人身和设备的安全； 1、低压系统的用电设备有放多是单相用电设备，如我们家用的电灯、洗衣机、电视等，由于三相中，单相设备的接用量和使用量不同，就会造成三相用电不平衡，如果中性线（变压器中性点）不接地，就会造成变压器中性点的电压偏移，使某相的电压高，某相的电压低，电压高的容易烧毁电器，电压... 三相四线制的供电当中，为什么零线断开会烧用电器？ 三相四线制零线从变压器接线端断开通常会烧电器的。因为他与另外的其中一相经过其他用电器形成回路。这时两相的负载形成串联电路，电流一定，负载大电阻大则分压高，就会烧电器；负载小电阻小则分压低，电器将不能正常工作。 工作接地 在TN-C系统和TN-C-S系统中，为使电路或设备达到运行的要求的接地，如变压器中性点接地。该接地称为工作接地或配电系统接地。工作接地的作用是保持系统电位的稳定性，即减轻低压系统由高压窜入低压系统所产生过电压的危险性。如没有工作接地则当10kV的高压窜入低压时，低压系统的对地电压上升为5800V左右。 当配电网一相故障接地时，工作接地也有抑制电压升高的
作用。如没有工作接地，发生一相接地故障时，中性点对地电压可上升到接近相电压，另两相对地电压可上升到接近线电压。如有工作接地，由于接地故障电流经工作接地成回路，对地电压的“漂移”受到抑制，在线电压0.4kV的配电网中。中性点对地电压一般不超过50V，另外两相对地电压一般不超过250V。 保护接地 保护接地：使电工设备的金属外壳接地的措施。可防止在绝缘损坏或意外情况下金属外壳带电时强电流通过人体，以保证人身安全。所谓保护接地就是将正常情况下不带电，而在绝缘材料损坏后或其他情况下可能带电的电器金属部分（即与带电部分相绝缘的金属结构部分）用导线与接地体可靠连接起来的一种保护接线方式。接地保护一般用于配电变压器中性点不直接接地（三相三线制）的供电系统中，用以保证当电气设备因绝缘损坏而漏电时产生的对地电压不超过安全范围。如果家用电器未采用接地保护，当某一部分的绝缘损坏或某一相线碰及外壳时，家用电器的外壳将带电，人体万一触及到该绝缘损坏的电器设备外壳（构架）时，就会有触电的危险。相反，若将电器设备做了接地保护，单相接地短路电流就会沿接地装置和人体这两条并联支路分别流过。一般地说，人体的电阻大于1000欧，接地体的电阻按规定不能大于4欧，所以流经人体的电流就很小，而流经接地装置的电流很大。这样就减小了电器设备漏电后人体触电的危
In the schedule of the activity, the time and the progress of the completion of the project content are described in detail to make the progress consistent with the plan.装设接地线工作的安全技术措施正式版
装设接地线工作的安全技术措施正式 版 下载提示：此解决方案资料适用于工作或活动的进度安排中，详细说明各阶段的时间和项目内容完成的进度，而完成上述需要实施方案的人员对整体有全方位的认识和评估能力，尽力让实施的时间进度与方案所计划的时间吻合。文档可以直接使用，也可根据实际需要修订后使用。 1. 当验证设备上确无电压,应立即将检修设备接地并三相短路。对可能送电到停电检修设备的各方面都要装设接地线。 2. 检修母线时，应根据母线长短和有无感应电压等实际情况来确定接地线数量，检修10米以下的母线可装设一组接地线。 3. 检修部分若分为几个在电气上不相连的部分，则各段应分别验电并短路接地，接地线与检修部分之间不得有开关或熔断器。降压变压器全部停电时，应将各处可能来电侧都短路接地，其它部分不必
每段装设接地线。 4. 室内配电装置上的接地线，应装在该装置规定的接地点。这些地点的油漆应刮去，桩头的接地电阻必须合格并划出黑色记号。 5. 装设接地线必须有两人进行，若为单人值班，只允许用隔离开关接地，或使用绝缘棒合接隔离开关。 6. 接地线要用多股软铜线，其截面应符合短路电流的需要，但不得小于25mm。装设接地线之前要详细检查，损伤的及时修理或更换。装设接地线应用绝缘棒并戴绝缘手套，人体不得碰触接地线裸露部分。 7. 装设接地线必须先接接地端，后接
电气设备接地的概念和要求 编辑人：王琛 接地概念及分类： （1）防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。 （2）交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。工作接地主要指的是变压器中性点或中性线（N线）接地。N线必须用铜芯绝缘线。在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与PE线连接。 （3）安全保护接地：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。即将大楼内的用电设备以及设备附近的一些金属构件，有PE线连接起来，但严禁将PE线与N线连接。 （4）直流接地：为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。 （5）防静电接地：为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。 （6）屏蔽接地：为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。 （7）功率接地系统：电子设备中，为防止各种频率的干扰电压通过交直流电源线侵入，影响低电平信号的工作而装有交直流滤波器，滤波器的接地称功率接地。 （8）标准接地电阻规范要求见下表 名称具体要求欧姆防雷保护接地独立的防雷保护接地电阻应小于等于10 安全保护接地独立的安全保护接地电阻应小于等于4 交流工作接地独立的交流工作接地电阻应小于等于4 直流工作接地独立的直流工作接地电阻应小于等于4
保护接地与保护接零的主要区别： （1）保护原理不同保护接地是限制设备漏电后的对地电压，使之不超过安全范围。在高压系统中，保护接地除限制对地电压外，在某些情况下，还有促使电网保护装置动作的作用；保护接零是借助接零线路使设备漏电形成单相短路，促使线路上的保护装置动作，以及切断故障设备的电源。此外，在保护接零电网中，保护零线和重复接地还可限制设备漏电时的对地电压。 （2）适用范围不同保护接地即适用于一般不接地的高低压电网，也适用于采取了其他安全措施（如装设漏电保护器）的低压电网；保护接零只适用于中性点直接接地的低压电网。（3）线路结构不同如果采取保护接地措施，电网中可以无工作零线，只设保护接地线；如果采取了保护接零措施，则必须设工作零线，利用工作零线作接零保护。保护接零线不应接开关、熔断器，当在工作零线上装设熔断器等开断电器时，还必须另装保护接地线或接零线。 保护接零的优点 防电器外壳带电，若采用保护接地，在接地电阻RG符合要求不大于4欧姆的条件下，如果电器外壳带上220V的电压，则保护接地回路，短路电流I=U/（R0+RG）=220/（4+4）=27.5（A），其中R0是变压器中性点的接地电阻叫工作接地电阻。为了保证保护设备可靠的动作，接地短路电流不小于自动开关整定电流的1.25倍或为容丝熔断电流的3倍，因此，上式中的短路电流仅能保证断开整定电流不超过27.5/1.25、即22A的自动开关，或27.5/3、即9.2A 的熔断器，如果保护设备的额定电流值大于上述值，保护设备就不能迅速、可靠的动作。此时，电器设备外壳上将长期存在对地电压，对操作电器的人员是非常危险的。而采用保护接零，电器外壳绝缘击穿时的短路电流远大于27.5（A），只要合理选择保护装置的动作电流，当绝缘击穿造成单相短路，短路电流通常很大，足以使保护装置迅速切断电源，消除触电的危险。可见在接地电网中，为防止用电设备外壳带电伤人，采用保护接零比采用保护接地效果好的多。 保护接零的缺点 由低压公用电网或农村集体电网供电的电气设备应采用保护接地，不得采用保护接零。这是因为公用电网和农村集体电网，低压线路的维护水平较低，供电线路长，零线断线的可能性存在，若采用保护接零，万一零线断线，一台用电设备外壳带电，此低压系统的所有用电设备都带电非常危险。 单相负荷线路保护零线不得借用工作零线否则，如果接零线路松落或折段，将会使设备金属外壳带电或当零线与火线接反时使外壳带电。 采用保护接零，只能消除电器的外壳与电源的火线连接的严重故障，不能排除电器外壳的漏电故障，所以电器外壳在采用保护接零的同时，还应采取其他保护措施消除电器外壳的漏电故障，目前常用的方法是安装电流型漏电保护器。 必须有可靠的短路保护或过电流保护装置相配合，各种保护装置必须按照安全要求选择和整
