冲压工艺流程_冲压件加工工艺过程内容来源网络，由深圳机械展收集整理！ 更多冲压加工展示，就在深圳机械展！ 冲压件加工流程： 1.根据材质、产品结构等确定变形补偿量。 2.根据补偿量设计模具冲压出成品或半成品。 3.加工半成品至成品。 4.不良现象包括裂纹、起皱、拉伤、厚度不均、不成型等。 攻牙及螺纹加工： 1.内螺纹先钻底孔直径及深度（底孔尺寸根据螺纹规格确定尺寸）；外螺纹先加工外圆至螺纹大径尺寸（根据螺纹规格确定尺寸）。 2.加工螺纹：内螺纹用相应等级的丝锥攻丝；外螺纹用螺纹刀车削或板牙套丝即可。 3.不良现象包括丝乱扣、尺寸不统一、螺纹规检验不合格等。 附：材料主要根据使用要求选用铜、铝、低碳钢等变形抗力低、塑性好、延展性好的金属或非金属。 冲压件是靠压力机和模具对板材、带材、管材和型材等施加外力，使之产生塑性变形或分离，从而获得所需形状和尺寸的工件（冲压件）的成形加工方法。冲压和锻造同属塑性加工（或称压力加工），合称锻压。冲压的坯料主要是热轧和冷轧的钢板和钢带。 冲压件主要是将金属或非金属板料，借助压力机的压力，通过冲压模具成形的，它主要有以下特点： ⑴ 冲压件是在材料消耗不大的前提下，经冲压制造出来的，其零件重量轻、刚度好，并且板料经过塑性变形后，金属内部的组织结构得到改善，使冲压件强度有所提高。 ⑵冲压件具有较高的尺寸精度，同模件尺寸均匀一致，有较好的互换性。不需要进一步机械加工即可满足一般的装配和使用要求。 ⑶冲压件在冲压过程中，由于材料的表面不受破坏，故有较好的表面质量，外观光滑美观，这为表面喷漆、电镀、磷化及其他表面处理提供了方便条件。 冲压件是借助于常规或专用冲压设备的动力，使板料在模具里直接受到变形力并进行变形，从而获得一定形状,尺寸和性能的产品零件的生产技术。板料，模具和设备是冲压加工的三要素。冲压加工是一种金属冷变形加工方法。所以，被称之为冷冲压或板料冲压，简称冲压。它是金属塑性加工（或压力加工）的主要方法之一，也隶属于材料成型工程技术。 环球的钢材中，有50～60%是板材制成的，此中大部分是经过冲压榨成的成品。汽车的车身、散热器片，汽锅的汽包、容器的壳体、电机、电器的铁芯硅钢片等但凡冲压加工的。仪器仪表、家用电器、办公呆板、保管器皿等产品中，也有大量冲压件。冲压是高效的临蓐举措，采取复合模，异常是多工位级进模，可在一台压力机上完成多道冲压技术操作，完成材料的自动生成。生成速度快，休息时间长，临蓐成本低，集体每分钟可临蓐数百件，受到许多加工厂的喜爱。 冲压件与铸件、锻件斗劲，存在薄、匀、轻、强的特性。冲压可制出此熟手径难于制造的带有增强筋、肋、盘曲或翻边的工件，以提高其刚性。由于驳回粗糙模具，工件精度可达微米级，且精度高、规格一致，能
汽车冲压件缺陷及检验标准 1、目的 本标准旨在明确制造过程中对各种冲压件质量的描述、检验方法、判定标准、及对冲压件固有缺陷记录和使用标准，为制造过程质量检验提供依据。 2、范围 本标准适用于乘用车制造事业部职责范围内生产的冲压件半成品和成品。 3、术语 3.1关键冲压件 对整车的结构、装配、生产工艺、使用性能、安全等方面有重要影响的冲压件。将这一类冲压件作为过程质量的关键环节去加以控制，列为关键冲压件。 3.2固有缺陷 针对前期产品开发过程中，因技术、工装及设计等原因导致的冲压件存在一些工艺上无法彻底整改的缺陷。制造过程对这些缺陷进行固化和稳定。 4、冲压件质量检验标准制定原则 一个车身上的冲压件繁多，但每个冲压件的质量要求是不一样的。为了在提高整车质量的同时要充分考虑到生产技术条件和质量成本等因素，以便能够充分提高整车生产的综合效能。 因次，制定冲压件的质量检验标准需要结合生产工艺技术条件和车身的使用性能等要求，对不同类别的冲压件制定相应的质量标准。 4.1根据冲压件在车身上功能尺寸等作用 分为：关键件和非关键件。 4.2根据冲压件在车身上的位置不同及客户的可视程度 分为：A、B、C、D四个区域。 4.3根据冲压件上孔在车身装配及工艺要求 分为：一般孔、定位孔、装配孔。 4.4根据冲压件上料边在车身焊接、压合等工艺要求 分为：一般料边、压合料边、焊接料边。 5、冲压件在整车上分区定义 5.1（A区）
车身腰线装饰条或防擦条的下边线、前翼\后翼轮罩边线等以上部位，不包括当车身前后风挡玻璃上边缘的顶盖和天窗区域。 5.2（B区） 车身腰线装饰条或防擦条的下边线、前翼\后翼轮罩边线等以下部位。 车身前后风挡玻璃上边缘的顶盖和天窗区域。 5.3（C区） 打开车门上车时能看到的部位；坐在司机或乘客座位上，关上车门后能看得见的部位； 车身发动机盖、行李盖打开后看得见区域；天窗窗框，油箱加注孔入口等其他区域。5.4（D区） 除A、B、C三个可视区域，车身上被内饰件等覆盖的、客户一般所不能察觉或发现的部位。 6、冲压件质量缺陷类型 冲压件质量缺陷类型一般分三类。 6.1外观缺陷 包括：裂纹、缩颈、坑包、变形、麻点、锈蚀、材料缺陷、起皱、毛刺、拉、压痕、划伤、圆角不顺、叠料、及其他。 6.2功能尺寸缺陷 包括：孔偏、少边、少孔、孔径不符、多料、型面尺寸不符、其他。 6.3返修缺陷 包括：裂纹、孔穴、固体夹杂、未溶合和未焊透、形状缺陷、变形、坑包、刨痕、抛光影、板件变薄、及其他。 7、冲压件的检验方法 7.1外观检验方法 7.1.1触摸检查 用干净的纱布将外覆盖件的表面擦干净。检验员需戴上纱手套沿着零件纵向紧贴零件表面触摸，这种检验方法取决于检验员的经验，必要时可用油石打磨被探知的可疑区域并加以验证，但这种方法不失为一种行之有效的快速检验方法。 7.1.2油石打磨 用干净的纱布将外覆盖件的表面擦干净。打磨用油石（20×13×100mm或更大）。有圆弧的地方和难以接触到的地方用相对较小的油石打磨（例如：8×100mm的半园形油石）油石粒度的选择取决于表面状况（如粗糙度，镀锌等）。建议用细粒度的油石。油石打磨的方向基本
开冲压模的朋友和做钣金冲压设计的工程师，经常会遇到计算冲压件展开长度的问题。目前有很多的计算方法，各种系数，各种公式，各种表格，各种软件也有自动展开的功能，但是很多都不够准确。 下面推荐的这种计算方法相对比较精确，值得收藏： 我们知道，弯曲件按中性层展开长度等于坯料长度的原则求得坯料的展开尺寸，如下图： 展开长度：L=L1+L2+L0 （其中L0 指的是中性层圆弧的弧长，注意，是弧长） 所以我们需要找到中性层的位移值xt，这个位移值的计算方法是材料厚度 t 乘以一个中性层位移系数 x ，即： 中性层位移值=xt
很明显，这种方法的关键就是要明确折弯中性层位移系数—— x 值 所谓的中性层位移系数 x 值，在一些三维软件（如：Pro/E或SolidWorks）中也叫折弯 K 因子 那么重点来了，怎样才能计算出 x 值呢？ 拜托，当然不用你来算，前辈们早已算好了，折弯内 r 角与材料厚度 t 的比将决定 x 值的大小，下表直接查来就是了： 钣金折弯中性层位移系数x （K因子) 知道了位移值，就知道了中性层圆弧的半径R ，据据折弯角度a 的大小，就可以很方便的计算出中性层圆弧的弧长L0 ，再加长直边长度L1 和L2 ，就是工件的展开尺寸了。 重要小贴士：
1、r/t 值如果表格中没有，可以按下表已有数据近似推算。 2、现在估计没人会再去手工计算弧长L0 ，因为有CAD嘛，只需要按r/t 的值查出x 值（K因子)，乘以料厚t，就是中性层位移值，将折弯内r 用偏移命令向外侧偏移该值，再直接量出弧长就行了。 3、如果有多处折弯的，可以偏移所有直边和内r ，并合并为多线段，查特性即可得到多线段的长度尺寸，也就是总的展开长度。 4、Pro/E或SolidWorks钣金折弯可以自动进行展开，很多人都觉得不准，其实奥秘就在于K因子。软件中有默认的K因子，这个默认值是基于r/t=1.0的情况下，也就是3.2左右，如果内折弯 r 角与材料厚度不同（r/t不是1.0），算出来的尺寸当然不准。怎么办呢？很简单，按上面表格中的数据修改默认的K因子数值，这样在软件中自动展开的尺寸才会更准确。
一、折床工作原理 折弯就是将上、下模分别固定于折床的上、下工作台,利用液压伺服电机传输驱动工作台的相对运动,结合上、下模的形状,从而实现对板材的折弯成形。 二、展开的定义和折弯常识 ★折弯展开就是产品的下料尺寸，也就是钣金在折弯过程中发现形变，中间位置不拉伸，也叫被压缩的位置长度，也叫剪口尺寸。 ★折弯V槽选择公式：当R=0.5时，V=5T;当R>0.5时V=5T+R 折弯展开会根据上模和下模的不同而发生相应的变化，在更换模具时必须考虑进去。 ★折床的运动方式有两种: 上动式:下工作台不动,由上面滑块下降实现施压; 下动式:上部机台固定不动,由下工作台上升实现施压。 ★工艺特性 1.折弯加工顺序的基本原则:由内到外进行折弯；由小到大进行折弯；先折弯特殊形状,再折弯一般形状。 2.90°折弯及大于90°小于180°折弯选模：一般在SOP没有特殊要求或没有 特殊避位的最好选用刀口角度为88°或90的折弯上模，这样可以更好的保证折弯角度的稳定性。
三、折弯展开尺寸计算方法，如右图： <1>直角展开的计算 方法 当内R 角为0.5 时折弯系数（K ）=0.4*T ， 前提是料厚小于5.0MM ， 下模为5T L1+L2-2T+0.4*T =展开 <2>钝角展开的计算方法 如图，当R=0.5时的展 开计算 A+B+K=展开 K= ×0.4 a=所有折弯角度 1800-2 900
<3>锐角展开的计算方法 900折弯展开尺寸=L1+L2-2T+折弯系 数（K）,如右图： 当内R角为0.5时折弯系数（K） =0.4*T，L1和L2为内交点尺寸 展开=L1+L2+K K=( 180—@) /90 *0.4T <4>压死边的展开计算方法 选模：上模选用刀口角度为300小尖刀，下模根据SOP及材料厚度选择V槽角度为300的下模。 先用 4.4.1所选的模具将折弯角度折到约300-650. 展开=L1+L2-0.5T 死边
广东工业大学 华立学院 课程设计（论文） 一、课程设计（论文）的内容
1.冲压件的工艺分析与计算 1.1工艺分析 产品零件图如下所示 图1-1-1产品零件外形 1）此工件只有落料和冲孔两个工序。工件结构相对简单，有2个Φ10的孔，孔与孔，孔与边缘之间的最小C距离满足C>1.5t要求，最小壁厚为7mm，尺寸精度较低，普通冲裁完全能满足要求。 2）正方形部分清角（不带圆角R），异形凸模加工困难，且容易折断，所以应分步冲裁；正方形部分有尖叫，查表夹角部分应设计R0.4。 3）冲裁件质量是指断面状况、尺寸精度和形状误差。断面状况尽可能垂直、光洁、毛刺小，尺寸精度应该保证在图纸规定的公差范围之内，零件外形应该满足图纸要求，表面尽可能平直，即拱弯小。本产品在断面粗糙度和毛刺高度没有严格要求，所以要模具达到一定要求，冲裁件的断面质量可以保证。 4)本产品的材料为10钢（普通碳素钢，未退火），具有良好的冲压性能，适合冲裁，抗剪强度为255~333t/MPa，抗拉强度为294~432бb/MPa，屈服强度为206бs/MPa，可见产品材料性能符合冲压加工要求。 5）产品批量为大批量，很适合采用冲压加工，最后采用连续模或复合模，加上自动送料装置，会提高生产率。 经上述分析，该零件的尺寸精度能够在冲裁加工中得到保证 孔落料级进冲裁模进行加工。 1.2冲裁工艺方案的确定 止动片冲裁工艺过程包括落料、冲孔两个基本工序，可有以下三种工艺方案：方案一:先冲孔，后落料。 特点：结构简单，但需要两道工序两副模具，成本高生产效率低，难以满足大批量生产的要求。 方案二：落料—冲孔复合冲模，采用复合模生产。 特点：只需要一副模具，工件精度及生产效率都较高，工件最小壁厚为7mm，模具强度较好，但模具制造比较复杂，调整维修较麻烦。 方案三：冲孔—落料级进冲模，采用级进模生产。特点：也只需要一副模具，生产效率高，操作方便，但是制造精度不如复合模，模具制造比较复杂，调整维修较麻烦。 通过对上述三种方案的分析比较，根据本零件的设计要求以及各方案的特点，采用方案三（级进模）最合理，即选用级进模具结构。 分析得到：止动片的形状为上下对称，下端水平，采用直对排效率较高。2.2选择搭边值 排样时冲裁件之间以及冲裁件与条料侧边之间留下的工艺废料叫搭边。搭边的作用一是补偿定位误差和剪板误差，确保冲出合格零件；二是增加条料刚度，方便条料送进，提高劳动生产率；同时，搭边还可以避免冲裁时条料边缘的毛刺被拉人模具间隙，从而提高模具寿命。搭边值由上表得到，工件间1a=2mm，沿边a=2.5mm。 2.3送料步距与条料宽度 制件步距的计算公式为：S=maxD+1a 式中：maxD——条料宽度方向冲裁件的最大尺寸 1a——搭边值
钣金件展开尺寸计算方法 2008年10月27日星期一下午 08:36 只有通用的原理，就是中性面没有变化，但是实际生产过程中一般按经验公式计算 第一种方法是剪一个一百宽的料，用折弯机这一道弯，记住板厚。加减系数便出来了，试三次取中数即可。这是最简便的方法。 可以学习PROE。CAXA软件，哪里有自动展开功能。不过系数还要靠前面试出来。 由公式可以计算，不过不好记，给大家列一个常用系数吧 板厚系数（毫米） 1， 1.6-1.8。 1.5， 2.4-2.6。 2.0， 3.3-3.5。 2.5， 4.2-4.5 3.0， 5.0-5.3 。 （系数会随你折弯下摸所用的槽宽的大小变化）仅供参考。 公式的话L=pa/2*r+y*T比较准确。 用 catial三维软件构造，软件本身有展开的功能 展开尺寸-L；折弯角-β；厚度-T；半径-R 1。0°≤β≤90° L=A+B-2（R+T）+（R+T/3）*（180-β）∏/180 2.β=90° L=A+B-0.429R-1.47T 3.90°≤β≤150° L=A+B-2（R+T）tan[(180-β)/2]+(R=T/2)(180-β)∏/180 4.150°≤β≤180° L=A+B 折弯参数表 材质板厚折弯系数标准下模特殊折弯尺寸(最小值)
板厚T 折弯系数 Y因子 铁板 (SPCC、SECC） T=0.5 0.9 V4 A=3.0 B=4.5 0.5 0.9 1.0584074 T=0.8 1.4 V4 A=3.2 B=5 0.8 1.4 0.786504625 T=1.0 1.7 V6 A=3.5 B=5.4 1 1.7 0.7292037 T=1.2 1.9 V6 A=4.2 B=6.4 1.2 1.9 0.774336417 T=1.5 2.5 V8 A=4.8 B=7.3 1.5 2.5 0.619469133 T=2.0 3.4 V12 A=6 B=9.2 2 3.4 0.51460185 T=2.5 4.3 V16 A=9.0 B=12.2 2.5 4.3 0.45168148 T=3.0 5.1 V16 A=9.6 B=12.9 3 5.1 0.4430679 T=4.0 6.5 V16 A=16.8 B=21.3 4 6.5 0.482300925 #DIV/0! 铝板（AL） T=0.5 0.8 V4 A=2.9 B=4.4 0.5 0.8 1.2584074 T=0.8 1.2 V4 A=3.1 B=4.9 0.8 1.2 1.036504625 T=1.0 1.6 V6 A=3.3 B=5.3 1 1.6 0.8292037 T=1.2 1.9 V8 A=3.5 B=5.7 1.2 1.9 0.774336417 T=1.5 2.3 V8 A=4.7 B=7.2 1.5 2.3 0.752802467 T=2.0 3.2 V12 A=6 B=9.1 2 3.2 0.61460185 T=2.5 4.1 V16 A=8.9 B=12.1 2.5 4.1 0.53168148 T=3.0 5 V16 A=9 B=12.8 3 5 0.476401233 T=4.0 6.3 V16 A=16.5 B=21.2 4 6.3 0.532300925 #DIV/0! 铜板(CU) T=0.5 0.8 V4 A=2.9 B=4.4 0.5 0.8 1.2584074 T=0.8 1.3 V4 A=3.2 B=5.0 0.8 1.3 0.911504625 T=1.0 1.7 V6 A=3.4 B=5.4 1 1.7 0.7292037 T=1.2 2 V8 A=3.5 B=5.8 1.2 2 0.691003083 T=1.5 2.3 V8 A=4.7 B=7.2 1.5 2.3 0.752802467 T=2.0 3.3 V12 A=6 B=9.2 2 3.3 0.56460185 T=2.5 4.2 V16 A=8.6 B=12.2 2.5 4.2 0.49168148 T=3.0 5 V16 A=9 B=12.8 3 5 0.476401233 T=4.0 6.3 V16 A=16.5 B=21.2 4 6.3 0.532300925

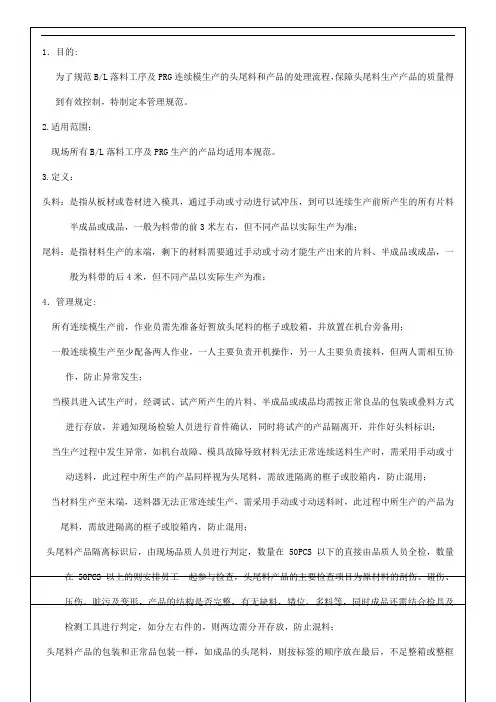

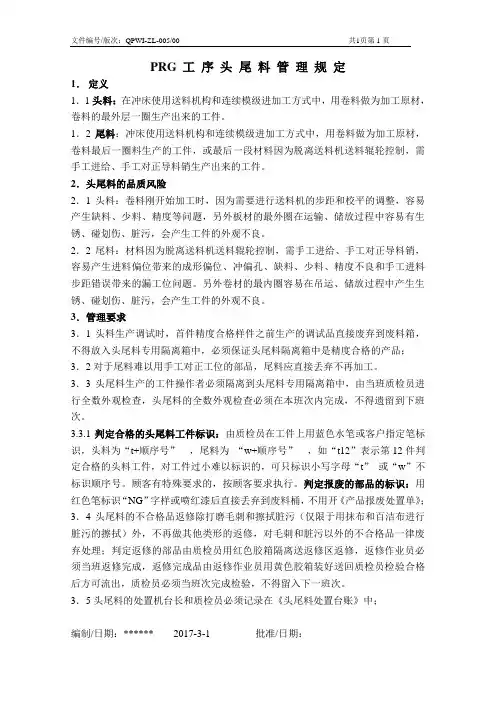

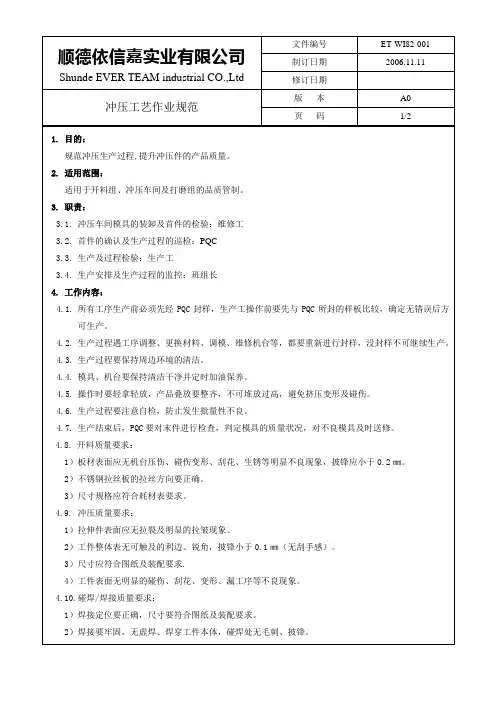

1. 目的 明确钣金冲压生产过程产品检验、测量方法及判定标准，为产品检验提供依据 2. 范围 本标准适用于公司所有钣金冲压半成品及成品 3. 引用文件 本规范在应用下列文件时，凡是注明日期的引用文件，仅注明日期的版本适用于本文件，凡是未注明日期的引用文件，仅最新版适用于本文件 3.1GB/T 1804 一般未注公差的线性和角度尺寸公差 3.2GB/T 13916-2013 冲压件形状和位置未注公差 3.3GB/T GB/T 15055-2007 冲压件未注公差尺寸极限偏差 4. 检验条件 4.1视力要求：裸视或矫正视力1.0以上 4.2照明要求：在自然光或60W-100W的日光灯照明条件下检验，距离约50-60cm 4.3对于需要主观判断的缺陷，允许用不超过4X的显微镜，超过4X的显微镜可用来辅助分析，但不能用来接收或拒收零件 5. 缺陷分类 5.1严重缺陷：可能造成产品性能故障及安全隐患的缺陷 5.2重要缺陷：可能导致产品的可用性降低的不符合项 5.3轻微缺陷：不影响产品正常使用，产品外观、包装及运输防护等其它轻微不符合项 6. 检验方法 6.1检具测量 用钢板尺、卷尺、塞尺、卡尺、高度尺，靠模、功能规、检验工装及测量平台等测量工具，结合工艺图纸对产品的尺寸、位置、形状等部位进行测量 6.2目视检验 目视检验产品外观无生锈、凹坑、划痕、裂纹、缺料、多料、毛刺等不符合产品质量要求缺陷 7. 检验标准 7.1尺寸检验判定标准 7.1.1产品检验按照图纸公差要求接受检验
装配孔孔径尺寸D1≤30㎜ 孔径尺寸D2≥30㎜ 位置度 卡尺 功能规 D1﹢0.3㎜ D2﹢0.5㎜ ±0.25㎜ √ 一般过孔孔径尺寸D1≤30㎜ 孔径尺寸D2≥30㎜ 位置度 卡尺 功能规 D1﹢0.5㎜ D2﹢1㎜ ±0.5㎜ √ 形状位置冲压件形状位置未注公差参考GB/T 13916-2013 检具 满足装配检具适 用性 √ 方料长宽尺寸卡尺 卷尺 1：切板方料长 度尺寸L±0.5 ㎜ 2:开料对角线尺 寸偏差≤0.5㎜ √ 轮廓扭曲变形卡尺 塞尺 1：前壳成型后 扭曲变形量≤2 ㎜ 2：后壳成型后 扭曲变形量≤1 ㎜ √
冲压件生产成本核算法 生产成本内容 包括 1 材料①生产原材料 ②辅助材料 ③废品率 2 工资①生产工人 ②辅助工人（空压机工，天车工，叉车工，检验工，库管工等） ③调整工人，模具修理工。 ④工资附加费 3 模具费用（制造费用，维修费用） 4 设备折旧 5 设备维修 6厂房折旧及维修（生产车间及库房） 7 动力费 8 管理费（技术人员工资，管理人员工资，办公费用，请客送礼，劳动保护，职工福利，奖金等）。 9 资金成本 10 包装运输费用 11 其它因素：表面质量要求，零件重量，生产数量。 1 材料： ①生产原材料费用=材料定额x材料单价--废料重量x废料单价×（1-17%） ②辅助材料费用=辅助材料重量x辅助材料单价 拉延用润滑油按5kg/板料重t计算，拉延油7元/kg计价。(或按0。04kg/ m2 计算或按0。28元/ m2计算)。擦料按0。5kg/板料重t计算 ③废品率：拉延工序按1%，其余工序按0。25%。在成本中只计算废品材料费，加工损失费忽略不计。 2 工资： ①生产工人工资：按1000元/月÷25日/月÷7时/日=5。71元/时人 每台设备工人配制：A线—5人/台B线—4人/台D线--5人/台E线—2人/台≤160T--1人/台 ②辅助工人（空压机工，天车工，叉车工，检验工，库管工等） 按生产工人20%配制工资按5。71元/时人 ③调整工，模具修理工，按生产工人10%配制工资按11。42元/时人 工人工资概算=[生产工人数/台+20%（生产工人数/台）]x5。71元/时人+（生产工人数/台）x10%x11。42元/时人=7。994元x生产工人数/台≈8×生产工人数/台。（单位：元/台时）。 ④附加费=生产工人数/台x1。2x8元x14%=1。344x生产工人数/台（单位：元/台时） 附加费为养老保险，医疗费，住房公集金，按工资14%计。 工人工资+附加费=生产工人数/台×（8+1。344）=生产工人数/台×9。344（元/台时）。 3模具费用按模具价格÷推算产量 推算产量：大量生产按50000件计算，小批量按两年产量计算，如有合同产量按合同产量计算。 维修费用：模具价格x5% 大修由潍坊模具厂负责。
客车钣金件下料尺寸计算方法 2009-06-21 16:40 客车自制件在整个客车的构成中占有相当大的比重。随着钢材价格的不断上涨，控制客车自制件成本成为一个重要课题，被各客车厂家研究。怎么讯速、合理地确定自制件下料尺寸，是一项基本而又科学的工作。本文所介绍的客车钣金件的尺寸计算方法较为合理，也较为实用，希望能起到抛砖引玉的作用。 1 样板下料尺寸计算方法 这类制件下料尺寸计算分两部分：一部分为较复杂的钣金件(这部分暂不研究，因为钣金件展开需要单独分析)；另一部分是简单的钣金样板件，一般取其外轮廓尺寸。 1)直线样板料板件料表的制作。分析：图l所示的两种板件为不规则梯形，制作这种类型的料表时一般按三角形或矩形来考虑。料表：98*110三角样；135 *175样。 2)弧线样板料板件料表的制作。图2所示的是一块带弧度的样板料，下料时在圆弧所在的方向最大尺寸应加5-10 mm的剪切余量。计算：(略)，料表：605*115。 对图3所示的样板料，考虑其料较长，如下一块料不易剪料，所以下两块料制件。另外，在宽度上加5-10mm的余量。料表：235*1117(2)。
2折边制件类 1)基本计算方法(仅对折边角度为90°进行分析，其它折边角度类同。注：折边制件料的厚度(B)不大于6mm)。 图4所示的制件的截面展开长度等于所有展开单边外形轮廓尺寸之和减去板厚的1．5倍的折边次数所得差值。 ①图4(a)所示其截面展开尺寸为L0=H+L-1.5×B(B为板厚，下同)。 ②图4(b)所示其截面展开尺寸为L0=H+2L-2×1.5B。 ③图4(c)所示其截面展开尺寸为LO=H+LI+L2-2×1．5×B。 ④图4(d)所示其截面展开尺寸为ILl=(L-L1)+2B+LI+2H-4×1.5×B。 对于图4(c)、(d)两种情况，通过实践还可得出较简易的计算方法：
第二章冲压件工艺过程设计的内容及步骤 不论冲压件的几何形状和尺寸大小如何,其生产过程一般都是从原材料剪切下料开始，经过各种冲压工序和其他必要的辅助工序（如退火，酸洗，表面处理等）加工出图纸所要求的零件。对于某些组合冲压件或精度要求较高的冲压件，还需要经过切削，焊接或铆接等加工，才能完成。冲压件工艺过程的制定和模具设计是冷冲压课程设计的主要内容。进行冲压设计就是根据已有的生产条件，综合考虑影响生产过程顺利进行的各方面因素，合理安排零件的生产工序，最优地选用，确定各工艺参数的大小和变化范围，设计模具，选用设备等，以使零件的整个生产过程达到优质，高产，低耗，安全的目的。 2.1 工艺过程设计的基本内容 冲压工艺规程是模具设计的依据，而良好的模具结构设计，又是实现工艺过程的可靠保证，若冲压工艺有改动，往往会造成模具的返工，甚至报废。冲制同样的零件，通常可以采用几种不同方法。工艺过程设计的中心就是依据技术上先进，经济上合理，生产上高效，使用上安全可靠的原则，使零件的生产在保证符合零件的各项技术要求的前提下，达到最佳的技术效果和经济效益。 冲压件工艺过程设计的主要内容和步骤是： 一. 分析零件图(冲压件图) 产品零件图是分析和制定冲压工艺方案的重要依据，设计冲压工艺过程要从分析产品的零件图人手。分析零件图包括技术和经济两个方面： 1. 冲压加工的经济性分析 冲压加工方法是一种先进的工艺方法，因其生产率高，材料利用率高，操作简单等一系列优点而广泛使用。由于模具费用高，生产批量的大小对冲压加工的经济性起着决定性作用，批量越大，冲压加工的单件成本就越低，批量小时，冲压加工的优越性就不明显，这时采用其他方法制作该零件可能有更好的经济效果。例如在零件上加工孔，批量小时采用钻孔比冲孔要经济；有些旋转体零件，采用旋压比拉深会有更好的经济效果。所以，要根据冲压件的生产纲领，分析产品成本，阐明采用冲压生产可以取得的经济效益。 2. 冲压件的工艺性分析 冲压件的工艺性是指该零件在冲压加工中的难易程度。在技术方面，主要分析该零件的形状特点，尺寸大小，精度要求和材料性能等因素是否符合冲压工艺的要求。良好的工艺性应保证材料消
1．冷冲压的优点有:生产率高、操作简便，尺寸稳定、互换性好，材料利用率高。2冷冲压是利用安装在压力机上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件的一种加工方法。 3．一般的金属材料在冷塑变形时会引起材料性能的变化。随着变形程度的增加，所有的强度、硬度都提高，同时塑性指标降低，这种现象称为冷作硬化。4．拉深时变形程度以拉深系数m表示，其值越小，变形程度越大。 5．材料的屈强比小，均匀延伸率大有利于成形极限的提高。 6冲裁件的断面分为圆角，光面，毛面，毛刺四个区域。 7．翻孔件的变形程度用翻孔系数K表示，变形程度最大时，口部可能出现开裂8．缩孔变形区的应力性质为双向压缩应力，其可能产生的质量问题是失稳起皱9．精冲时冲裁变形区的材料处于三向压应力，并且由于采用了极小的间隙，冲裁件尺寸精度可达IT8-IT6级。 10．冷冲压模具是实现冷冲压工艺的一种工艺装备。 11．落料和冲孔属于分离工序，拉深和弯曲属于成形工序。 12．变形温度对金属塑性的影响很大，一般来说，随着变形温度的升高，塑性提高，变形抗力降低。 13．压力机的标称压力是指滑块在离下止点前某一特定位置时，滑块上所容许承受的最大作用力。14．材料在塑性变形中，变形前的体积等于变形后的体积，
用公式来表示即：ε1+ε2+ε3=0。 15．冲裁的变形过程分为弹性变形，塑性变形，断裂分离三个阶段。16．冲裁模工作零件刃口尺寸计算时，落料以凹模为基准，冲孔以凸模为基准，凸模和凹模的制造精度比工件高2-3级。 17．冲裁件之间及冲裁件与条料侧边之间留下的余料称作搭边。它能补偿条料送进时的定位误差和下料误差，确保冲出合格的制件 18．弯曲零件的尺寸与模具工作零件尺寸不一致是由于弯曲回弹而引起的，校正弯曲比自由弯曲时零件的尺寸精度要高。 19．拉深时可能产生的质量问题是起皱和开裂 20在室温下，利用安装在压力机上的模具对被冲材料施加一定的压力，使之产生分离和塑性变形，从而获得所需要形状和尺寸的零件（也称制件）的一种加工方法。 21用于实现冷冲压工艺的一种工艺装备称为冲压模具。 22冲压工艺分为两大类，一类叫分离工序，一类是变形工序。 23物体在外力作用下会产生变形，若外力去除以后，物体并不能完全恢复自己的原有形状和尺寸，称为塑性变形。 24变形温度对金属的塑性有重大影响。就大多数金属而言，其总的趋势是：随着温度的升高，塑性增加，变形抗力降低。 25以主应力表示点的应力状态称为主应力状态，表示主应力个数及其符号的简图称为主应力图。 26塑性变形时的体积不变定律用公式来表示为：ε1+ε2+ε3=0。
价格计算方法 1、毛重：是指外形、弧形以及多边形等价为矩形或正方形的重量 1.1板加工余量与板厚间的关系为： 1—2mm厚，加余量2mm 2—3mm厚，加余量2.5mm 3—5mm厚，加余量3mm 5—8mm厚，加余量3.5mm 1.2 厚度公差 1.2.1 热轧板：S-0.10～-0.30 1.2.2 冷轧板：S0～-0.05 1.2.3 通常用热轧板：计算体积时厚度S公差为-0.20为准 2、净重：是指按零件图计算的理论重量。 3、毛重计算冲压价格： 3.1 毛重计算 3.1.1 毛重=体积×10-6×7.85（kg） 3.1.2 毛重计算法 3.1.2.1 板厚以实际测量尺寸为准（板厚是一个固定数） 3.1.2.2 板料规格，板厚1-4mm规格，板宽为1m和1.25m,板长度通常为2m 3.1.2.3 根据零件图尺寸，根据1.1满排板料 3.1.2.4 根据满排板料计算面积和体积 3.2 材料价格为当时钢材通用价格 3.3 复杂系数是指冲压工序复杂程度取定的系数 3.3.1 型材切单边、无冲压取1.05 3.3.2 板切边、无冲压取1.04 3.3.3 板切边、单冲、整形取为1.06 3.3.4板切边、双冲、整形取为1.08 3.3.5 板切边、多冲、整形取1.10 3.3.6 板切边、多冲、延冲、整形取1.12 3.3.7 板切边、多冲、延冲、复冲、整形取1.14 3.4 毛重计算冲压价格 3.4.1 单价=毛重×材料价格×复杂系数 3.4.2 例如：冷轧板1.2mm,用于JJ01042302A 1）图纸尺寸面积 539.6×229.5 2）展平尺寸面积为：654×304 3）放切加工余量面积为：656×306 4）满排板料（1250×2000） 5）毛重：W=(1250×2000)/16×1.5 ×10-6×7.85
1. 目的：为完善作业标准，制订本文件。 2. 范围：适用于本公司设计部门之作业。 3. 职责：针对设计计算展开统一计算参数。 4. 内容： 展开计算原理 板料在弯曲过程中外层受到拉应力，内层受到压应力，从拉到压之间有一既不受拉力又不受压力的过渡层一中性层，中性层在弯曲过程中的长度和弯曲前一样，保持不变，所以中性层是计算弯曲件展开长度的基准。中性层位置与变形程度有关，当弯曲半径较大，折弯角度较小时，变形程度较小，中性层位置靠近板料厚度的中心处，当弯曲关径弯小，折弯角度增大时，变形程度随之增大，中性层位置逐渐向弯曲中收的内侧移动，中性层到板料内侧的距离用入表示 展开的基本公式： 展开长度=料内+料内+补偿量 4.1中性层系数 注明：K1适用于有顶底的V形或U形弯曲，K2适用于无顶底的V形弯曲?但通常我们习惯取K2值。 4.2压弯90度角的修正系数a值 注明：此数据可单独用于90度角的折弯修正，也可与中性层系数互相检查核对。 4.3其余图形展开计算方法：
r/t W0.5时，均可按90度清角计算展开长度展开注意事项为了防止产品展开过程中的失误，造成下料模的多次修改，特制定下料模的制作方式. (1) .凡对一些展开存在不确定因素的产品，例如，有拉伸性质的展开，多次折弯，Z折，有拉料现象 等产品的下料模，经工程分析有必要先试模的，其制作方式如下： A. 下料模的模板先不完全加工完毕，先完成机加及热处理部分，线割部分暂缓加工. B. 成型模先做，试模时先镭射(按下料模展开尺寸)试模，产品先做实测，不合格时修正展开尺寸再镭射，一直 修到合格为止，合格样品送客户先承认. C. 样品经客户承认后，按修正展开尺寸整理下料模，进行下料模的线割加工. (2) .对展开较直观的，可基本控制的产品，一般只要经俩人展开核对无误，下料模可按正常方式加工
冲压件展开计算方法 冲压件是常件的金属件，在冲压前，要对冲压件下料，这时，往往要对冲压件展开计算： 1 90?无内R轧形展开 K值取值标准: a. t≦0.8mm,K=0.45 b. 0.8mm c. 1.2mm d. t>3.0mm材料展开长度不易准确计算,应先试轧,得出展开系数后再调整展开尺寸.
e. 软料t≦1.6mm,K=0.5(主要有铝料,铜料). 注意:无内R是指客户对内R无要求,或要求不高时,为便于材料的折弯成形,我们的下模做成尖角的形式.有时客户的部品图中有内R,一般客户没有特别指出的条件下我们均以尖角起模. 2 非90?无内R轧形展开 L=A+B+Kt(C?/90?) K值取值标准: a. t≦0.8mm,K=0.45 b. 0.8mm c. 1.2mm d. t>3.0mm材料展开长度不易准确计算,应先试轧,得出展开系数后再调整展开尺寸.
e.软料t≦1.6mm,K=0.5(主要有铝料,铜料). 注意:无内R是指客户对内R无要求,或要求不高时,为便于材料的折弯成形,我们的下模做成尖角的形式.有时客户的部品图中有内R,一般客户没有特别指出的条件下我们均以尖角起模. 3 有内R轧形展开 备注:当客户部品图中没有特别要求做轧形内R时,我们尽量按尖角设计.有要求时按以上方式进行展开. 中性层系数确定: 弯曲处的中性层是假设的一个层面.首先将材料延厚度方向划分出无穷多个厚度趋于0的层面,那么在材料弯曲的过程中长度方向尺寸不变的层面即为材料弯曲处的中性层.由上述可知中性层的尺寸等于部品的展开尺寸. 1）铝料/ Al料中性层系数
2) SPCC,SECC,SUS301,SUS304,SUS430,SPTE,SK5,SK7,铜料中性层系数
冲压工艺流程_冲压件加工工艺过程 内容来源网络，由深圳机械展收集整理！ 更多冲压加工展示，就在深圳机械展！ 冲压件加工流程： 1.根据材质、产品结构等确定变形补偿量。 2.根据补偿量设计模具冲压出成品或半成品。 3.加工半成品至成品。 4.不良现象包括裂纹、起皱、拉伤、厚度不均、不成型等。 攻牙及螺纹加工： 1.内螺纹先钻底孔直径及深度（底孔尺寸根据螺纹规格确定尺寸）；外螺纹先加工外圆至螺纹大径尺寸（根据螺纹规格确定尺寸）。 2.加工螺纹：内螺纹用相应等级的丝锥攻丝；外螺纹用螺纹刀车削或板牙套丝即可。 3.不良现象包括丝乱扣、尺寸不统一、螺纹规检验不合格等。 附：材料主要根据使用要求选用铜、铝、低碳钢等变形抗力低、塑性好、延展性好的金属或非金属。 冲压件是靠压力机和模具对板材、带材、管材和型材等施加外力，使之产生塑性变形或分离，从而获得所需形状和尺寸的工件（冲压件）的成形加工方法。冲压和锻造同属塑性加工（或称压力加工），合称锻压。冲压的坯料主要是热轧和冷轧的钢板和钢带。 冲压件主要是将金属或非金属板料，借助压力机的压力，通过冲压模具冲压加工成形的，它主要有以下特点： ⑴ 冲压件是在材料消耗不大的前提下，经冲压制造出来的，其零件重量轻、刚度好，并且板料经过塑性变形后，金属内部的组织结构得到改善，使冲压件强度有所提高。 ⑵冲压件具有较高的尺寸精度，同模件尺寸均匀一致，有较好的互换性。不需要进一步机械加工即可满足一般的装配和使用要求。 ⑶冲压件在冲压过程中，由于材料的表面不受破坏，故有较好的表面质量，外观光滑美观，这为表面喷漆、电镀、磷化及其他表面处理提供了方便条件。 冲压件是借助于常规或专用冲压设备的动力，使板料在模具里直接受到变形力并进行变形，从而获得一定形状,尺寸和性能的产品零件的生产技术。板料，模具和设备是冲压加工的三要素。冲压加工是一种金属冷变形加工方法。所以，被称之为冷冲压或板料冲压，简称冲压。它是金属塑性加工（或压力加工）的主要方法之一，也隶属于材料成型工程技术。 环球的钢材中，有50～60%是板材制成的，此中大部分是经过冲压榨成的成品。汽车的车身、散热器片，汽锅的汽包、容器的壳体、电机、电器的铁芯硅钢片等但凡冲压加工的。仪器仪表、家用电器、办公呆板、保管器皿等产品中，也有大量冲压件。冲压是高效的临蓐举措，采取复合模，异常是多工位级进模，可在一台压力机上完成多道冲压技术操作，完成材料的自动生成。生成速度快，休息时间长，临蓐成本低，集体每分钟可临蓐数百件，受到许多加工厂的喜爱。 冲压件与铸件、锻件斗劲，存在薄、匀、轻、强的特性。冲压可制出此熟手径难于制造的带有增强筋、肋、
冲压件检验准则 1 目的 规定了冲压件检验的评价准则, 确保合格产品流入下一工序, 确保产品满足顾客的要求。 2 适用范围 适用于冲压件质量的认可。 3 术语 略 4 引用 略 5 规定 5.1 冲压件检验区域划分,参照《整车审核工作指导书》中的附件3“车身表面区域的划分” 。 5.2 冲压件检验方法 5.2.1 触摸检验 5.2.1.1 用干净的纱布将外覆盖件的表面擦干净。 5.2.1.2 检验员需戴上触摸手套沿着零件纵向紧贴零件表面触摸, 这种检验方法取决于检验员的经验。 5.2.1.3 必要时可用油石打磨被探知的可疑区域并加以验证, 但这种方法不失为一种行之有效的快速检验方法。 5.2.2 油石打磨
5.2.2.1 用干净的纱布将外覆盖件的表面擦干净。 5.2.2.2 打磨用油石(20×20×100mm 或更大 5.2.2.3 有圆弧的地方和难以接触到的地方用相对较小的油石打磨 (例 如:8×100mm 的半圆形油石 5.2.2.4 油石粒度的选择取决于表面状况(如粗糙度,镀锌等。建议用细粒度的油石。 5.2.2.5 油石打磨的方向基本上沿纵向进行, 并且很好地贴合零件的表面, 部分特殊的地方还可以补充横向的打磨。 5.2.3 柔性纱网的打磨 5.2.3.1 用干净的纱布将外覆盖件的表面擦干净。 5.2.3.2 用柔性砂网紧贴零件表面沿纵向打磨至整个表面, 任何麻点、压痕会很容易地被发现。 5.2.4 涂油检验 5.2.4.1 用干净的纱布将外覆盖件的表面擦干净。 5.2.4.2 用干净的刷子沿着同一个方向均匀地涂油至零件的整个外表面。 5.2.4.3 把涂完油的零件放在强光下检验, 建议把零件竖在车身位置上。用此法可很容易地发现零件上的微小的麻点、瘪塘、波纹。 5.2.5 目视检验 5.2.6 检具检测 5.2. 6.1 将零件放入检具,依据检具说明书操作要求,对零件进行检测。 5.3 冲压件缺陷评价准则
Ｋ———跟踪图放大倍数，有１０、２０、３０、５０等。 如图７２４所示为Ｋ倍图，图中内、外包络线１、２即凸模线和凹模线。内、外包络线之间的距离δ： δ＝Ｋｄ ２ ＋Δ－ ｚ ２ 式中 Ｋ———放大倍数； ｄ———电极丝直径； ｚ———凸、凹模双面配合间隙； Δ———单面放电间隙。 ３．线控线切割加工 线控线切割加工是借助于编制的加工程序进行的。加工时的图形关系如图７２５所示。加工凸模时［图７２５（ａ）所示］，钼丝中心轨迹１在凸模轮廓线２的外侧；而加工凹模时［如图７２５（ｂ）所示］，钼丝中心轨迹１在凹模轮廓线３的内侧。 钼丝中心与轮廓线的垂直距离ｆ为： ｆ＝ａ＋ｄ ２ 式中 ａ———单边放电间隙； ｄ———钼丝直径。 （ａ）加工凸模 （ｂ）加工凹模 图７２５ 加工图形关系 第二节 冲压件检测计算 一、冲压件常用测量方法 １．冲压件质量检测范围 冲压件的质量检测分尺寸检测和表面质量检查两大类。 １７３
（１）冲压件尺寸检测。对冲压件的尺寸使用一定的检测用具进行检查是冲压生产中不可缺少的环节，包括对成品冲压件和中间工序件的检测。 ①成品冲压件：成品冲压件的尺寸检测是根据产品零件图和冲压工艺文件（包括冲压工艺卡、检验卡等）对冲压件相应尺寸进行测量检查。 测量尺寸的范围包括线性尺寸、角（锥）度、形状位置尺寸和曲线、曲面形状等。 线性尺寸如长度、高度、深度、孔径、孔距、孔边距等尺寸。 形状位置尺寸如孔位的对称度、位移度、成形平面的平面度、直线度、平行度、垂直度等。 曲线、曲面形状是指经冲压后工件的曲线、曲面部分与设计要求的吻合程度。 ②中间工序件：对冲压中间工序件的尺寸检测是根据冲压工艺文件（如冲压工艺卡，对产品的关键件还有检验卡）中要求检测的尺寸进行测量检查。 冲压工艺文件中要求检测的尺寸有重要线性尺寸和孔位尺寸等，主要是指因冲模调整、坯料（半成品件）定位、模具磨损等原因受到影响的尺寸。 （２）表面质量检查。冲压件表面质量包括冲裁件毛刺高度和断面质量、成形件表面拉伤、缩颈、开裂、皱折等。 ２．冲压件质量检查的方法 （１）冲压件质量检查的模式。冲压件生产均为批量生产，检查方式有首检、巡检、末检和抽检。首检模具调试合格后，确认模具质量和调试效果，决定能否进入正式批量冲压。一般检查３～１０件，大尺寸零件取下限。 ①巡检：冲压过程中的检查，由检查员随意抽查几件，主要检查有否因模具磨损、损坏、操作定位不正确等引起的质量缺陷。 ②末检：本批冲压完成时的检查，确定下批加工前模具是否需要修理。 ③抽检：一批工件冲压后，确认此批制件质量作抽件检查。 （２）冲压件检查用工具。对冲压件表面质量检查除毛刺检查需进行测量外，其余多为目测检查。而尺寸检测则需使用一定的量具。冲压生产中使用的量具有通用量具和专用量具两大类。 ①通用量具：冲压生产中常用的通用量具有：钢尺、游标卡尺、百分尺、万能角度尺、高度尺、直角尺、深度尺、塞尺、百分表等。精密测量的有工具显微镜、三坐标测量机等。 ②专用量具：专用量具是对某一零件使用的，主要检查曲线、曲面的符合程度。常用的有平面曲线样板、三维（立体）检验样架，后者可用于大型覆盖件的检查。 二、冲压件角度测量换算 一般情况下，冲裁件和各类成形工件的外角度可以直接采用万能角度尺进２７３
?折床工作原理 折弯就是将上、下模分别固定于折床的上、下工作台,利用液压伺服电机传输驱动工作台的相对运动,结合上、下模的形状,从而实现对板材的折弯成形。 ? ? ? ?展开的定义和折弯常识 ★折弯展开就是产品的下料尺寸，也就是钣金
在折弯过程中发现形变，中间位置不拉伸，也叫被压缩的位置长度，也叫剪口尺寸。 ★折弯V槽选择公式：当R=0.5时，V=5T;当R>0.5时V=5T+R 折弯展开会根据上模和下模的不同而发生相应的变化，在更换模具时必须考虑进去。 ★折床的运动方式有两种: 上动式:下工作台不动,由上面滑块下降实现施压; 下动式:上部机台固定不动,由下工作台上升实现施压。 ★工艺特性 1.折弯加工顺序的基本原则:l由内到外进行折弯；由小到大进行折弯；先折弯特殊形状,再折弯一般形状。 2.90°折弯及大于90°小于180°折弯选模：一般在SOP没有特殊要求或没有 特殊避位的最好选用刀口角度为88°或90的折弯上模，这样可以更好的保证折弯角度的稳定性。
三、折弯展开尺寸计算方法，如右图： <1>直角展开的计算方法 当内R角为0.5时折弯系数（K）=0.4*T，前提是料厚小于5.0MM，下模为5T L1+L2-2T+0.4*T=展开 <2>钝角展开的计算方法 如图，当 R=0.5时的展开计算 A+B+K=展开
K= 1800-2/900 ×0.4 a=所有折弯角度 <3>锐角展开的计算方法 900折弯展开尺寸=L1+L2-2T+折弯系数（K）,如右图： 当内R角为0.5时折弯系数（K）=0.4*T，L1和
L2为内交点尺寸 展开=L1+L2+K K=( 180—@) /90 *0.4T <4>压死边的展开计算方法 选模：上模选用刀口角度为300小 尖刀，下模根据SOP及材料厚度选 择V槽角度为300的下模。先用 4.4.1所选的模具将折弯角度折到约 300-650.
