弦振动实验的研究
学生：王彬
指导老师：吴英
摘要：弦振动实验存在着诸多困难，弦的张力会因弦的振动发生变化，弦的线密度会发生微小变化，当波腹数增多时现象不明显，低频信号器共振频率读取不准确等。本研究通过文献综述、理论研究、比较研究等方法，针对上述原因，利用实验室的装置验证弦振动理论采集相应数据并进行结果处理，通过在体验实验过程和数据处理方面的困难，对本实验装置提出切合实际的改进方法，以克服主观和客观方面的困难，使实验现象更加明显。
关键字：弦振动；共振；波腹；张力；线密度
The Research of String Vibration Experiment
Undergraduate:Wang Bin
Supervisor:Wu Ying
Abstract:String vibration experiment is an important experiment of college physics. The experiment is also a deep exploration and application of string vibration knowledge. There are many difficulties in the experiment. For example, string tension will change because of the vibration of the string. And the linear density of the string will inevitably have subtle change. Besides, we can not get precise data of the resonance frequency of low frequency signal generator when the increase of the wave loop is not obvious. As for the above reasons, this research, with the following methods, such as literature review, theoretical research and comparative approach and so on, uses the equipments in the lab to prove the theory of string vibration and collects relevant data and then deal with the data. After knowing the difficulties in the experiment and in dealing with the data, I will propose some practical methods to improve and reform the experiment equipments so that we can overcome subjective and objective difficulties and so that the experimental phenomenon can become more obvious.
Key words:string vibration; resonance frequency; wave loop; string tension; linear density.
目录
引言 (1)
1. 弦振动的基本原理 (1)
1. 1问题的提出 (1)
1. 2弦振动模型 (1)
1.2.1弦振动方程的建立 (1)
1.2.2弦振动参数的关系 (2)
2.弦振动实验 (4)
2.1弦振动的实验内容 (4)
2.2数据收集及处理 (5)
2.2.2频率与弦长L的关系 (6)
2.2.3频率f与n的关系 (8)
3. 实验存在的主要的困难及改进 (8)
3.1实验的困难 (8)
3.2改进设想 (9)
4.弦振动在生活中的应用 (10)
5.结论 (11)
参考文献 (12)
致谢 (12)
引言
弦振动理论的运用渗透在我们的生活中各个方面，如弹奏二胡需要巧妙的手型，弹奏钢琴时要多大的力手指触碰什么位置，工程技术中的锯木条。其理论对我们实际操作有重要的指导意义，但在实践中人们遇到的问题不是理论的不完善，而是具体的操作的困难。通过不断的实验修正，改变振源、改变测量方法、利用计算机、利用传感器等各种办法办法以确保实验值与理论值更接近。我国目前在这方面也取得一定的成就，这项技术主要运用在测量大型的应力上，而另外就是应用在皮带秤上，而在国外这方面的应用要先进得多,最典型的就是利用弦振动制成的传感器,它抗湿度强，这种传感器可以在工地、隧道等艰苦的条件下工作。本文主要是对弦振动实验进行一些改进，使得振动的现象更加明显，同时收集数据验证弦振动理论，并分析实验的误差。鉴于能力所限，本主要是从四个个方向进行，一是阐述弦振动的原理，二是寻找基频与弦长的关系（其他条件不变），三是寻找基频与弦所受张力的关系（其他条件不变），找出实验的困难，四是提出改进方法。
1. 弦振动的基本原理
1. 1问题的提出
物理中的“弦振动实验”是普通物理力学的一个基本实验。振源产生的横波会沿着弦传播，当横波传到边界条件后会反射回来，反射回来的横波与原来的波叠加就形成的驻波,弦上始终不动的点称为驻波的波节,有些振动最强的点称为驻波的波幅[1]。本实验利用铜弦线上产生驻波，通过对弦线上驻波的观察与测量，研究弦线上横波的传播规律。实验内容主要有两方面，一是基频与弦长的关系（其他条件不变）二是基频与弦所受张力的关系（其他条件不变）。
1. 2弦振动模型
1.2.1弦振动方程的建立
图 1—1
如图1、弦线上的驻波实验采用一端固定的细线来演示，而振动源则固定在另一端,弦在振动的过程中遵守牛顿第二定律，)(t x ，U (A 点)表示弦上x 点在时刻t 沿垂直于x 方向的位移，由于弦的振动，取微小的弧AB 为研究对象，长度是s d ，在应用到微元中s d =x d 。绳是柔软的，所以绳的张力总是沿着绳的切线方向，它们分别是1T 和2T ，与x 轴所成的分别是1a 和2a ，设弦的线密度是ρ，则微元段的质量是ρx d 。u 如下结论： 弦在x 方向无振动，处平衡状态：
1T cos 1a -2T cos 2a =0 （1—1）.
根据牛顿第二定律，分析绳在U 方向的受力情况
2T sin 2a -1T sin 1a =ρx d 2
2
dt U d （1—2）
因为tana=x U ，所以
sina=
x
x
21a
tg 1tga U U +=
+，x U 与1比太小可忽略掉，故有一下结论
sin 1a ≈），（t x x U ，sin 2a ≈）
，（t d x x x +U （1—3） 可证明21T T =,
则 T[），（t d x x
x +U -），（t x x U ]=ρx d 2
2dt U d （1—4） 应用中值定理有），（t d x x x +U -），（t x x U =xx U x d [2]，有了弦振动的范定方程 XX U U 2
tt a =
（1—5）
其中2a ρ
T
=
，根据波的传播方程。 V=
ρ
T
（1—6） 1.2.2弦振动参数的关系
将细线的一端固定在振动源上，另一端连接弹簧或者挂上砝码绕过定滑轮，开启电源调节相关装置。振动源振动时，弦线就开始受迫振动，形成一列向定滑轮前进的横波，后因定滑轮作用而反向传播，与沿向定滑轮方向传播的横波叠加形成驻波，当调节关系参数到某一值时，振动就加强，此时弦上有n 个半波，
则n
2L =λ，利用f v λ=。因此：
f n
2L
v =
(n 为出现得半波数目) （1—7）
f 为振动的频率。
由1.2.1的（1—6） 式和1.2.2的（1—7）进步一整理我们可以下的到如下两种关系：
L
T 121f ??=ρ （1—8）
其中n
2L
=
λ，这就表明固定弦线密度和频率，在不同频率情况下同改变张力，研究张力与波长（其实就是研究张力与弦长的关系）的关系。找出出现实验误差最小时的频率，即是最佳频率[3]。 还另外一种变换关系：
2
224f n
L T ρ= （1—9）
固定波长和弦线密度，在改变张力T,研究张力T 与频率的关系。当实验误差最小的波长即是最佳波长[3]。
取x 轴想着定滑轮方向，将波源作为坐标原点，波在定滑轮处被阻挡，被反弹回来。然后沿相反方向的两列波叠加。
设入射波为）（λπ-ft 2cos 1A U = ，被反射回来的波则为）（λ
πft 2cos 2+=A U ，
叠加后的波可表示为f t 2cos x
2cos 221πλ
π）（A U U U =
+=，在这个式子中
λ
πx
A 2cos
2为叠加后的波的振幅，它是x 的函数。
⑴ 当2cos =1x
πλ
得出 =24
x k λ±，k=0,1,2,……，振幅最大，
为波腹。 ⑵ 当
2cos
0x
πλ
= 得出=(21)4
x k λ±+，k=0,1,2,……，振幅为
零，是不动点，为波节处[4]。用两个波幅点或者两波节点的横坐 标作差，可得出它们的距离为
2
λ
。
2.弦振动实验
为了克服前面所述的困难，本次的装置一改传统的音叉振源，利用通电导线
在磁场中会受到的安培力作为策动力。磁场位于两个劈肩之间的某处，两个劈肩能在刻有标称的凹槽内，能自由移动，这样劈肩之间的长度就是弦的长度，两个劈肩与弦的接触点就完全看成波节。用通有电流的细铜线作为弦，一端与信号器正极连接一端拴上砝码绕过定滑轮与信号器负极连接，弦就能振动了。砝码的重力就等于张力的值，其装置图如下。
图2—1
其中I 为实验桌、F 是带刻度的低频信号发生器、E 为低频信号发生器上的显示屏、H 是能够调节弦长的两个劈肩、G 是磁铁利用它可以产生恒定磁场、A 为信
号器的正极、B 是的线密度为
m /kg 100.65
-?=ρ的并且一端连接着信号发生器负极的铜线、C 是砝码、D 是定滑轮。
2.1弦振动的实验内容
实验目的：1.观察驻波的形成；
2.考察弦振动的规律。
实验仪器：细铜线 低频信号发生器 带刻度的实验台 砝码 220v 交流电 定滑轮 劈肩两个。
实验原理：由第一部分的(1—8）)可知ρT L 2n f =
,当式中的n=1是ρ
T
L 21f =
这个频率称作基频，n=1，2.3....的频率1f ，2f ,3f ....称作谐频，
基频决定弦的频率， 而谐频决定它的音色，实验由两方面展开。
（1）依据公式（1—9）2
2
2
4f
n L T
ρ=
，当弦长不变时，对式子
两边取对数，就过整理可得f ∝T ，记录f 值的T 值[4]
，最后利用
excel 行曲线拟合。
（2）根据式有（1—8）L
T 1
21f ??=
ρ，当张力T 不变时，将2f 看作 一个整体，2f 是2L 的反比例函数，记录f 值和L 值。可以利用n
2L
=
λ
得出波长。
（3）取一定的弦长值和张力值，改变频率f ，观察基频的弦振动和 谐频的弦振动，并将每次的f 值和n 值记录下来。 （4）从实验原理选取相关数据带入v=f λ和式子（1—6）ρ
T
v =
比较。
2.2数据收集及处理
2.2.1频率与张力T 的关系
此内容中只需产生半个波长[5]
，选定弦长L=99.5cm,记录张力T,频率f 。
(1)调节一定的频率值f ，并将其值记录在表中。
（2)调节一定的张力T ，当弦线上产生共振时，产生半个波长即n 值等于1，然后将T 其记录在表中。 （3）重复（1）（2）步骤，将T 值和f 记录于表中。需要注意的是在调节频率时要缓慢，因为频率的稳定需要一定的时间，并且应从小到大进行调节，而张力的改变也要缓慢，因为产生共振需要一定的时间。
表1 L=99.5cm 时频率与张力T 的关系
0.196 0.443 31.9 1 0.294 0.542 36.7 1 0.392 0.626 41.5 1 0.490 0.700 44.9 1 0.588 0.767 49.5 1 0.686 0.828 52.8 1 0.784 0.885 55.4 1 0.882
0.940
57.9
1
表 2—1
数据处理：以f 表示纵轴，T 为横轴建立坐标系[6]，用excel 拟合图象，m /kg 100.65-?=ρ。
L=99.5cm 时频率与张力T 的图象 f/Hz
T
图 2--2
图中带点折线为模拟图形。由于误差所在，不可能所有的点都落在同一直线，
为了修正图形，人为的画出了图象中的斜线，从图象中观察到，分布在斜直线两端的点的个数相同，这条斜直线可克服一些误差，所以把斜直线当做实验的拟合直线。由（1—9）式，此斜线的理论斜率值
1k =ρ
1
21L
=
5-10
61
995.021??
?=64.87，根据图象可算出实验的斜率2k =
T
??f
=64.34，误差为0.8%。
实验值与理论值偏小了，对比综合后。造成误差的原因有如下几点：
1.人为误差，测量的弦长值比真实值偏小，造成1k 偏大。
2.人为误差，在测量时在频率在某个值都能引起共振，所以读出的频率值总体都偏小，造成f ?偏小。因此2k 值偏小。
3.系统的误差，由于机器原因信号发生器所显示的频率本来就比真实频率偏小，使得频率值整体都偏小。
4.系统误差，测量时产生张力的砝码处于微小摆动之中，使得真张力值不等砝码本身重力。
总之是有上述某一点原因或是有某几点共同造成的误差，误差在允许的范围之中，实验算成功，验证了张力与频率f 理论关系，实验符合理论。 2.2.2频率与弦长L 的关系
此内容中也只需产生半个波长，选定张力T=0.392N ，记录弦长L,频率f 。 （1）调节一定的频率值f ，并将其值记录在下表中
（2）调节一定的弦长，当弦线上产生共振时，产生半个波长即n=1就停止，把L 值记录在表2中。 （3）重复步骤（1）（2）。同理频率调节应该缓慢，从小到大进行，而张力的
改变也要缓慢，保证足够的的反应时间。 改变频率f 的值，改变张力T,重复上述操作。
表2 T=0.392N 时频率与弦长L 的关系 表2—2
数据处理：以频率f 为纵轴，1/L 为横轴，做出拟合图象如下，其中m /kg 100.65-?=ρ。
T=0.392N 时频率与弦长的图象
f/Hz
图2—3
L
1
图中折线在实验数据下做出的图象，同理为了尽可能减小误差，对图象进行了修正，图象中点平均分布于修正得出的斜直线的两侧，因此此斜直线可作
为实验得出的图象，根据（1—9）是可得出此图象的斜率L
f k 1
/2??==35.66。
实验的理论值P T 21k 1
=
=40.1，可大体计算出误差为1.75%。实验得出的2k 较1k 小，与上一个实验相比误差较大。分析误差有下面几点。 L/m 1/L f/Hz n 0.995 1.01 36.7 1 0.950 1.05 38.9 1 0.900 1.11 40.5 1 0.850 1.18 42.7 1 0.800 1.25 45.5 1 0.750 1.33 48.0 1 0.700 1.43 50.9 1 0.650 1.54 55.6 1 0.600
1.67
60.0
1
1.实验目测弦长的值偏小，使得L
1
?
整体偏大使得2k 偏小。 2.频率显示不稳定，真实值频率附近多个值可激起共振，
3.信号发生器显示值不等于它的输出值。
4.实验台不水平。
实验的误差是由上述原因和其他未知原因造成，在误差范围内验证了频率f 与L 的关系。
2.2.3频率f 与n 的关系
调节L=80cm ，T=1N,改变频率，依次记录n=1,2,3，4情况下频率的值，频率调节应缓慢，将频率值f 和n 值填于下表，并计算相邻半波数值的频率的差值Δf 值。
表3 T=0.392N L=80cm 频率f 与n 的关系 n f/Hz Δf=i 1i f -f + 1（基频） 39.1 39.5 2 78.6 39.8 3 118.4 39.8 4 157.2 39.1 5
196.3
3—4 表
可以从表中看出i f ?基本是一个恒定的值，这说明了频率与n 成正比。
3.实验存在的主要的困难及改进
3.1实验的困难
前文收集数据的装置虽然能够验证弦振动的参数关系，在误差允许范围内实践是符合理论的，但也要看到有些误差是可以避免的。如果改进一下装置，数据的处理手段再先进点，那么驻波的现象就更加明显，实验的误差就能小一点。经过综合和分析，造成困难的原因可分为客观原因和主观原因。 客观原因：
1.信号器显示的频率不稳定，在特定小范围内的频率值都能引起共振，而这个值不好把握。
2.砝码会发生微小摆动，增大张力，这会给实验带来很大的误差。
3.要形成多个半波，现象不明显。
4.产生的张力小，误差大。
5.定滑轮是被铁杆顶在桌子边缘的，这样对桌子会产生较大的破坏。
6.定滑轮有阻力矩作用，此装置无法克服。
7.保持实验桌水平是保证该实验成功的关键。
8.当弦所受的张力T 发生改变时，弦的线密度ρ会随之变化，而在实验中是 求ρ不变的[6]。 主观原因：
（1）数据繁多，处理困难。
（2）测量弦的长度准确性差。
（3）当半波为多个时，n值的确定有困难。
3.2改进设想
为了能更加明显的观察驻波弦长，为了能使实验误差更小，接下来将针对上述的困难做出改进。此次改进不仅仅是针对指操作上的困难，也在实验数据的处理方法上做出改进。下面是在原实验装置的基础上做出了改进的装置，它能克服原装置的一些困难。
F
图 3-1
经过对比可以很明显的发现，这个装置多了四个部件：
部件C 是能只有调节实验桌高度的撑杆，有了它就能控制实验桌始终处于水平状态。具体的做法是：在实验桌子上放一杯水D ，通过观察水面就能知晓桌面是否水平，如果不水平，只需要调节实验桌四个角上的撑杆知道水面水平，就能保证桌子水平了。
当半波数增加时，驻波的现象就不明显了，肉眼是很难观察到如此微小的振动的，但是可以利用部件E 为感应线圈，将振动信号转化为电信号，然后示波器将电信号显示出来。
B 是一个拉力传感器，它的感应端是一个类似弹簧的装置，可以替代砝码产生产生较大的张力，而装置另一端是数字输出屏。拉力感应器的显示的值总是在变化，所以在读取张力值，应取变化的平均值。
装置F 是一个显示器，它的一端是高像素（2000万以上）摄像头，作用是拍摄弦的微小振动并将视频信号传入显示器另一端，这样通过显示器就可以观察到放大了的微小振动。在主观操作上也可以进行一些改进：
（1）频率不稳定，在某个频率值的附近值都能引起共振，此时应该慢慢的调节频率并且双眼注视着弦的振动，当振幅达最大值就记下这个频率
（2）在读取半波数是，应该从垂直于弦振动的方向看去，这样能最大限度的将弦的振动情况看清楚。
（3）实验图象处理时可以用一条过原点的斜线代替图象并且保证没尽量多的点在斜线上，没在斜线上的点应平均分布在斜线两侧。
（4）在记录弦长时，由于记录的数据多人容易产生疲劳，因此应找几个比较认真的同学来协助读数，然后求出几个同学所读的数的平均值。
4.弦振动在生活中的应用
弦振动在生活中的应用太丰富了，利用它可以弹奏出美妙的音乐，可以进行
转换为电子信号进行信号分析，可以测量液体密度。下面将介绍弦振动的两种简单应用。在前文的实验数据中中我们已经知道，负荷越大即是弦受的张力F 就越大，此时谐频就越大，假设有一根弦它的的横截面积为S ，而这种材料的密度为ρ,根据前面的频率公式 就可以得到f=ρ
S T L 21
[7]
, L 为弦的有效长度，因此可以用此公式来准确测量力
F,就可以利用它来秤重。从几种常用称重设备来看，用弦振动原理制成的称重计的准确性仅次于电磁力补偿EMFC 和磁力恢复MFR 原理制成的传感器，后一种种测
量方法测得的结果的精确性是相当高的，为了推广弦振动技术就需要力传感器和显示设备，常用的显示设备室计算机。这种称重计可以代替传统的工程中或者是工厂中的拉力测试环[8]。在此方面的应用，国内最先进的科技是把弦振动与皮带秤结合起来。皮带秤为大块状，多应用在矿山上。我们把这种仪器称为振弦式负荷传感器[9]，它的优点可以远距离传输脉冲信号。资料显示，1979年布莱顿召开
力测量会议上介绍，采用弦振动原理制成的的传感器可以抗湿度，在艰苦的条件可以完成很多的工作，在大洋洲的国家的矿山上，很多工地都采用了这种装置。由于受方法，技术，材料的影响我国在这方面还没有较大的突破，这是我国以后前进的指标。
弦振动在二胡中也有好的应用，二胡弹奏中是否科学与否，这与物理规律有很大的牵涉，有前面的公式中得知T为张力，ρ为线密度。当手指触碰到长弦时，弦长L就发生变化，频率也发生变化从而实现了音符的变奏。因为ρ为长量，手指可以同时改变张力T和弦长L，实现歌唱的效果。手型是否正确与弹奏出来的音乐效果有很大的联系。弹奏时通常采用的滚压式即手掌的扇动与手指的伸屈相结合，所以正确的手型是斜向拨弦，在弹奏中还经常应用到“横位手型”[10]，这种手型要求手指与弦垂直，但此时手掌摇动不灵活，手指屈伸不方便，这样就造成弦长变化不明显，频率变化也不明显。在这种情况下，就只能够增大弦的张力T,频率会比基频高，频率变化不对称，因此只有在特殊情况下采利用这种手型，否则不利于情感的发挥。综上所述在弹奏二胡中，手型特别关键。
5.结论
本文主要是从弦振动的原理出发，推导弦振动的规律关系，至于有些推导过程实为复杂，牵扯的知识多，所以有些过程省略或者引用他人结论。本文的重点是设计装置和验证规律，而用实验来验证弦振动的规律，就比必须对多种实验装置进行对比，设计出新装置。本文的实验装置主要改进了传统的振源装置和传统的张力装置，虽然克服了些问题，但还有很多问题，同时也无法避免人为因素带来的误差，所验证还不算太严谨。其实还可以用另一种振源来替换，那就是利用磁场策动力，考虑到磁场中的那部分弦存在于两块磁铁之间，空隙较大，振动幅度会偏大，如果当成波节处理与打点计时器相比较，误差会更大，所以没采用。最后利用数学软件处理数据也是传统实验不采用的，通过作图，使弦振动规律更加形象化。
参考文献
[1] 郑稷.弦振动实验装置的改进.物理实验[J].1994(04):189-190.
[2] 同济大学数学系.高等数学[M].第五版.北京：高等教育出版社，2002.127-131.
[3] 马永涛.单弦振动研究.云南民族学院学报[J].1996(01):68-71.
[4] 刘东红.弦振动驻波分析.大学物理实验[J].2002(01):14-15.
[5] 李尧.冯正南,卢海燕. 弦振动实验装置的改进[J].2004(04)：24-31.
[6] 杨述武,马祝阳.弦振动实验的改进.大学物理[J].1985(12):28-29.
[7] 王玉清.固定均匀弦振动仪装置的拓展应用.实验室研究与探索[J].2009(03):33-38.
[8] Jun Zhang , Juan Tao , Zhang Cheng , Teng Zhang , Chao Chen. Analysis of Chord
Vibration Based on Finite Element . Advanced Materials Research[J].2012(1674).
[9] Shen Dan Feng , Zhao Hui.Nonlinear Vibration Analysis of Fiber Movement.Advanced
Materials Research[J].1916(557).
[10] 韩佩琦,高新存,刘天山.二胡演奏中左手手形及其物理因素.演艺科技[J].2011(04): 45-49.
致谢
在本文即将结束之际，真诚感谢在我写毕业论文过程中，帮助过我的绵阳师范学院物理与电子工程学院的老师和同学。
我首先要感谢我的指导老师的吴英教授。在写论文期间，吴老师给予了我极大的帮。吴
老师每周都不辞辛苦给我悉心指导，很晚才回家，在学术和为人上都为我做出了榜样。在吴老师的帮助，我的论文课题能够顺利开展。在此我向她表示最真挚的感谢。
第二要感谢叶邵伟老师，在我的论文遇到苦难时候，给了我很多好的建议。
同时也感谢同班的同学，朝夕相处中，互相帮助，使我顺利的完成毕业论文。
在我今后的教学工作中，我一定会立足本职工作，努力提高自身素质，以师长为榜样，做一名优秀的教师。
本文撰写过程中，曾参阅了许多资料，在此，对这些相关文献的作者或单位，一并致谢。
最后，由衷感谢各位专家、教授在百忙中审阅拙作。
王彬
2013年4月10日
弦振动的研究 '、实验目的 1、观察固定均匀弦振动共振干涉形成驻波时的波形，加深驻波的认识。 2、了解固定弦振动固有频率与弦线的线密p、弦长L和弦的张力T的关系，并进行测 量。 、、实验仪器 弦线，电子天平，滑轮及支架，砝码，电振音叉，米尺 、实验原理 为了研究问题的方便，认为波动是从A 点发出的，沿弦线朝E端方向传播，称为入射波，再由E端反射沿弦线朝A端传播，称为反射 波。入射波与反射波在同一条弦线上沿相反方向传 播时将相互干涉，移动劈尖E 到适合位置?弦线上 的波就形成驻波。这时, 弦线上的波被分成几段形 成波节和波腹。驻波形成如图（2）所示。 设图中的两列波是沿X轴相向方向传 播的振幅相等、频率相同振动方向一致的简谐波。向右传播的用细实线表示，向 图（2）左传播的用细虚线 表示，它们的合成驻波用粗 实线表示。由图可见，两个 波腹间的距离都是等于半 个波长，这可从波动方程推
导出来。 下面用简谐波表达式对驻波进行定量描述。设沿X轴正方向传播的波为入射 波，沿X轴负方向传播的波为反射波，取它们振动位相始终相同的点作坐标原点 “0”，且在X二0处，振动质点向上达最大位移时开始计时，则它们的波动方程分别为： Y i = Acos2 (ft —x/ ) Y2 = Acos[2 (ft + x/ "+ ] 式中A为简谐波的振幅，f为频率，为波长，X为弦线上质点的坐标位置。两波 叠加后的合成波为驻波，其方程为： Y i + 丫2 = 2Acos[2 (x/ ) + /2]Acos2 ft ① 由此可见，入射波与反射波合成后，弦上各点都在以同一频率作简谐振动， 它们的振幅为丨2A cos[2 (x/ )+ /2] | ，与时间无关t，只与质点的位置 x有关。 由于波节处振幅为零，即：丨cos[2 (x/ ) + /2] | =0 2 (x/ ) + /2 = (2k+1) / 2 (k=0. 2. 3. …) 可得波节的位置为： x = k /2 ②而相邻两波节之间的距离为： X k+1 —X k = (k + 1) 12—k / 2 = / 2③又因为波腹处的质点振幅为最大，即I cos[2 (x/ ) + /2] | =1
弦振动研究试验 传统的教学实验多采用音叉计来研究弦的振动与外界条件的关系。采用柔性或半柔性的弦线，能用眼睛观察到弦线的振动情况，一般听不到与振动对应的声音。 本实验在传统的弦振动实验的基础上增加了实验内容，由于采用了钢质弦线，所以能够听到振动产生的声音，从而可研究振动与声音的关系；不仅能做标准的弦振动实验，还能配合示波器进行驻波波形的观察和研究，因为在很多情况下，驻波波形并不是理想的正弦波，直接用眼睛观察是无法分辨的。结合示波器，更可深入研究弦线的非线性振动以及混沌现象。 【实验目的】 1. 了解波在弦上的传播及弦波形成的条件。 2. 测量拉紧弦不同弦长的共振频率。 3. 测量弦线的线密度。 4. 测量弦振动时波的传播速度。 【实验原理】 张紧的弦线4在驱动器3产生的交变磁场中受力。移动劈尖6改变弦长或改变驱动频率，当弦长是驻波半波长的整倍数时，弦线上便会形成驻波。仔细调整，可使弦线形成明显的驻波。此时我们认为驱动器所在处对应的弦为振源，振动向两边传播，在劈尖6处反射后又沿各自相反的方向传播，最终形成稳定的驻波。 图 1
为了研究问题的方便，当弦线上最终形成稳定的驻波时，我们可以认为波动是从左端劈尖发出的，沿弦线朝右端劈尖方向传播，称为入射波，再由右端劈尖端反射沿弦线朝左端劈尖传播，称为反射波。入射波与反射波在同一条弦线上沿相反方向传播时将相互干涉，在适当的条件下，弦线上就会形成驻波。这时，弦线上的波被分成几段形成波节和波腹。如图1所示。 设图中的两列波是沿X轴相向方向传播的振幅相等、频率相同、振动方向一致的简谐波。向右传播的用细实线表示，向左传播的用细虚线表示，当传至弦线上相应点时，相位差为恒定时，它们就合成驻波用粗实线表示。由图1可见，两个波腹或波节间的距离都是等于半个波长，这可从波动方程推导出来。 下面用简谐波表达式对驻波进行定量描述。设沿X轴正方向传播的波为入射波，沿X轴负方向传播的波为反射波，取它们振动相位始终相同的点作坐标原点“O”，且在X ＝0处，振动质点向上达最大位移时开始计时，则它们的波动方程分别为：Y1＝Acos2π(ft－x/ λ) Y2＝Acos2π(ft＋x/ λ) 式中A为简谐波的振幅，f为频率，λ为波长，X为弦线上质点的坐标位置。两波叠加后的合成波为驻波，其方程为： Y1＋Y2＝2Acos2π（x/ λ）cos2πft ······①由此可见，入射波与反射波合成后，弦上各点都在以同一频率作简谐振动，它们的振幅为｜2Acos2π(x / λ) |，只与质点的位置X有关，与时间无关。 由于波节处振幅为零，即｜cos2π(x / λ) |＝0 2πx / λ＝(2k+1) π / 2 ( k=0.1. 2. 3. ······) 可得波节的位置为： X＝（2K＋1）λ /4 ······②而相邻两波节之间的距离为： X K＋1－X K ＝[2（K＋1）＋1] λ/4－（2K＋1）λ / 4）＝λ / 2 ·····③又因为波腹处的质点振幅为最大，即｜cos2π(X / λ) | =1 2πX / λ＝Kπ ( K=0. 1. 2. 3. ······) 可得波腹的位置为： X＝Kλ / 2＝ 2kλ / 4 ·····④这样相邻的波腹间的距离也是半个波长。因此，在驻波实验中，只要测得相邻两波节（或相邻两波腹）间的距离，就能确定该波的波长。 １

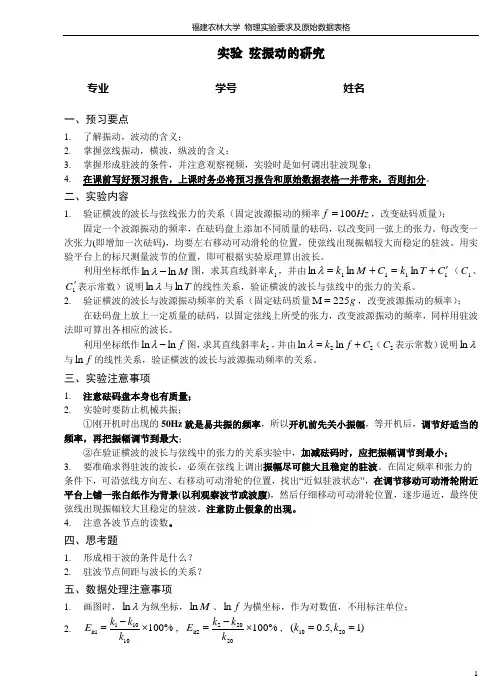

实验13 弦振动的研究 任何一个物体在某个特定值附近作往复变化，都称为振动。振动是产生波动的根源，波动是振动的传播。均匀弦振动的传播，实际上是两个振幅相同的相干波在同一直线上沿相反方向传播的叠加，在一定条件下可形成驻波。本实验验证了弦线上横波的传播规律：横波的波长与弦线中的张力的平方根成正比，而与其线密度（单位长度的质量）的平方根成反比。 一. 实验目的 1. 观察弦振动所形成的驻波。 2. 研究弦振动的驻波波长与张力的关系。 3. 掌握用驻波法测定音叉频率的方法。 二. 实验仪器 电动音叉、滑轮、弦线、砝码、钢卷尺等。 三. 实验原理 1. 两列波的振幅、振动方向和频率都相同，且有恒定的位相差，当它们在媒质内沿一条直线相向传播时，将产生一种特殊的干涉现象——形成驻波。如图3-13-1所示。在音叉一臂的末端系一根水平弦线，弦线的另一端通过滑轮系一砝码拉紧弦线。当接通电源，调节螺钉使音叉起振时，音叉带动弦线A 端振动，由A 端振动引起的波沿弦线向右传播，称为入射波。同时波在C 点被反射并沿弦线向左传播，称为反射波。这样，一列持续的入射波与其反射波在同一弦线上沿相反方向传播，将会相互干涉。当C 点移动到适当位置时，弦线上就形成驻波。此时，弦线上有些点始终不动，称为驻波的波节；而有些点振动最强，称为驻波的波腹。 2. 图3-13-2所示为驻波形成的波形示意图。在图中画出了两列波 在T=0，T/4，T/2时刻的波形，细实线表示向右传播的波，虚线表示 向左传播的波，粗实线表示合成波。如取入射波和反射波的振动相位 始终相同的点作为坐标原点，且在X=0处，振动点向上到达最大位移时开始计时，则它们的波动方程分别为：
实验八 固定均匀弦振动的研究 XY 弦音计是研究固定金属弦振动的实验仪器，带有驱动和接收线圈装置，提供数种不同的弦，改变弦的张力，长度和粗细，调整驱动频率，使弦发生振动，用示波器显示驱动波形及传感器接收的波形，观察拨动的弦在节点处的效应，进行定量实验以验证弦上波的振动。它是传统的电子音叉的升级换代产品。它的优点是无燥声污染，通过函数信号发生器可以方便的调节频率，而这两点正好是电子音叉所不及的。 [实验目的] 1. 了解均匀弦振动的传播规律。 2. 观察行波与反射波互相干涉形成的驻波。 3. 测量弦上横波的传播速度。 4. 通过驻波测量，求出弦的线密度。 [实验仪器] XY 型弦音计、函数信号发生器、示波器、驱动线圈和接收线圈等。 [实验原理] 设有一均匀金属弦线，一端由弦码A 支撑，另一端由 弦码B 支撑。对均匀弦线扰动，引起弦线上质点的振动， 假设波动是由A 端朝B 端方向传播，称为行波，再由B 端 反射沿弦线朝A 端传播，称为反射波。行波与反射波在同 一条弦线上沿相反方向传播时将互相干涉，移动弦码B 到 适当位置。弦线上的波就形成驻波。这时，弦线就被分成 几段，且每段波两端的点始终静止不动，而中间的点振幅 最大。这些始终静止的点称为波节，振幅最大的点称为波 腹。驻波的形成如图4-8-1所示。 设图4-8-1中的两列波是沿x 轴相反方向传播的振幅相等、频率相同的简谐波。向右传播的用细实线表示，向左传播的用细虚线表示，它们的合成驻波用粗实线表示。由图4-8-1可见，两个波腹间的距离都是等于半个波长，这可以从波动方程推导出来。 下面用简谐表达式对驻波进行定量描述。设沿x 轴正方向传播的波为行波，沿x 轴负方向传播的波为反射波，取它们振动位相始终相同的点作坐标原点，且在x =0处，振动质点向上达最大位移时开始计时，则它们的波动方程为： )(2cos 1λπx ft A y -= )(2cos 2λ πx ft A y += 式中A 为简谐波的振幅，f 为频率，λ为波长，x 为弦线上质点的坐标位置。两波叠加后的合成波为驻波，其方程为： 图 4-8-1
弦振动的研究 一、实验目的 1、观察固定均匀弦振动共振干涉形成驻波时的波形，加深驻波的认识。 2、了解固定弦振动固有频率与弦线的线密ρ、弦长L和弦的张力Τ的关系， 并进行测量。 三、 波，沿X轴负方向传播的波为反射波，取它们振动位相始终相同的点作坐标原点“O”，且在X＝0处，振动质点向上达最大位移时开始计时，则它们的波动方程
分别为： Y1＝Acos2π(ft－x/ λ) Y2＝Acos[2π (ft＋x/λ)+ π] 式中A为简谐波的振幅，f为频率，λ为波长，X为弦线上质点的坐标位置。两波叠加后的合成波为驻波，其方程为： Y1＋Y2＝2Acos[2π（x/ λ）+π/2]Acos2πft ① 由此可见，入射波与反射波合成后，弦上各点都在以同一频率作简谐振动，它们的振幅为｜2A cos[2π（x/ λ）+π/2] |，与时间无关t，只与质点的位置x有关。 由于波节处振幅为零，即：｜cos[2π（x/ λ）+π/2] |＝0 2π（x/ λ）+π/2＝(2k+1) π/ 2 ( k=0. 2. 3. … ) 可得波节的位置为： x＝kλ /2 ② 而相邻两波节之间的距离为： x k＋1－x k ＝(k＋1)λ/2－kλ / 2＝λ / 2 ③ 又因为波腹处的质点振幅为最大，即｜cos[2π（x/ λ）+π/2] | =1 2π（x/ λ）+π/2 ＝kπ( k=0. 1. 2. 3. ) 可得波腹的位置为： x＝(2k-1)λ/4 ④ 这样相邻的波腹间的距离也是半个波长。因此，在驻波实验中，只要测得相邻两波节或相邻两波腹间的距离，就能确定该波的波长。 在本实验中，由于固定弦的两端是由劈尖支撑的，故两端点称为波节，所以，只有当弦线的两个固定端之间的距离（弦长）等于半波长的整数倍时，才能形成驻波，这就是均匀弦振动产生驻波的条件，其数学表达式为： L＝nλ/ 2 ( n=1. 2. 3. … ) 由此可得沿弦线传播的横波波长为： λ＝2L / n ⑤ 式中n为弦线上驻波的段数，即半波数。 根据波速、频率及波长的普遍关系式：V＝λf，将⑤式代入可得弦线上横波的
弦振动实验-报告

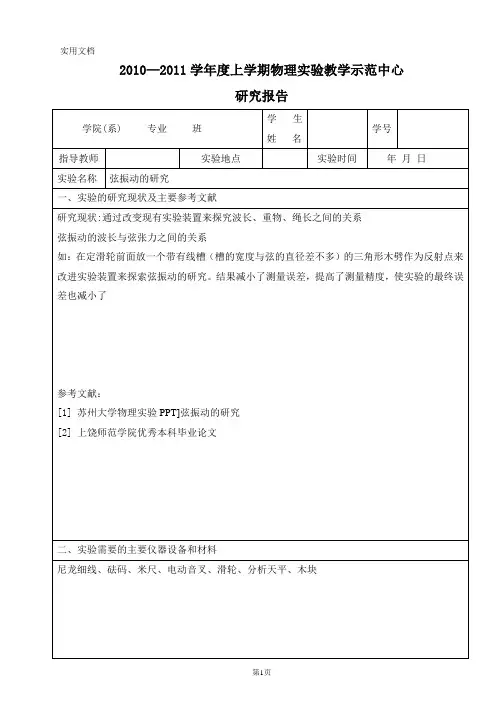

实验报告 班级姓名学号 日期室温气压成绩教师 实验名称弦振动研究 【实验目的】 1.了解波在弦上的传播及驻波形成的条件 2.测量不同弦长和不同张力情况下的共振频率 3.测量弦线的线密度 4.测量弦振动时波的传播速度 【实验仪器】 弦振动研究试验仪及弦振动实验信号源各一台、双综示波器一台 【实验原理】 驻波是由振幅、频率和传播速度都相同的两列相干波，在同一直线上沿相反方向传播时叠加而成的特殊干涉现象。 当入射波沿着拉紧的弦传播，波动方程为 ()λ πx =2 y- cos A ft 当波到达端点时会反射回来，波动方程为 ()λ πx cos =2 y+ A ft
