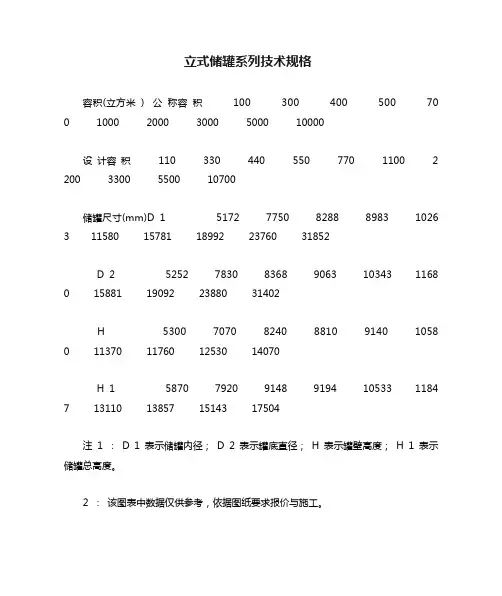

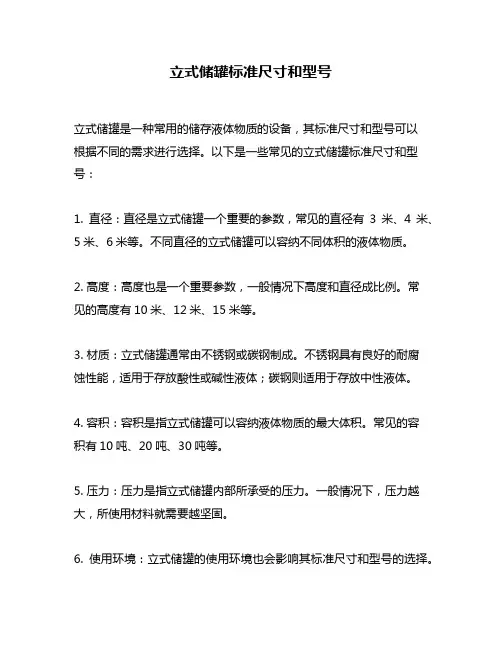

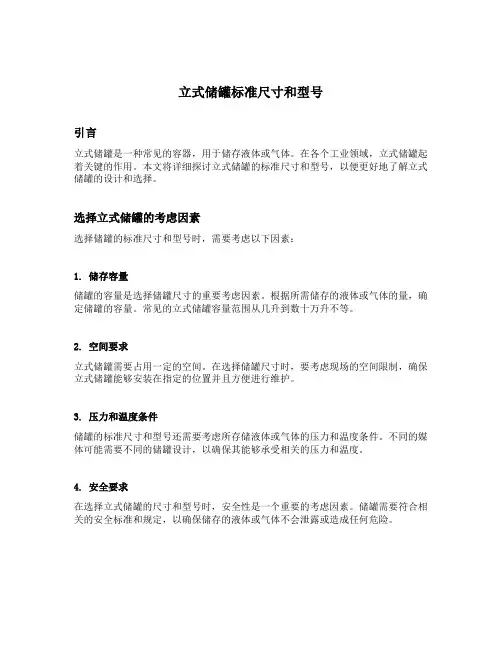

立式储罐系列技术规格
容积(立方米) 公称容积100 300 400 500 70 0 1000 2000 3000 5000 10000
设计容积110 330 440 550 770 110 0 2200 3300 5500 10700
储罐尺寸(mm)D 1 5172 7750 8288 8983 1026
3 11580 15781 18992 23760 31852
D 2 5252 7830 8368 9063 10343 1 1680 15881 19092 23880 31402
H 5300 7070 8240 8810 9140 10 580 11370 11760 12530 14070
H 1 5870 7920 9148 9194 10533 1 1847 13110 13857 15143 17504
注 1 ： D 1 表示储罐内径； D 2 表示罐底直径；H 表示罐壁高度；H 1 表示储罐总高度。
2 ：该图表中数据仅供参考，依据图纸要求报价与施工。
内浮顶储罐系列技术规格
容积
(立方米) 公称容积100 300 400 500 700 100 0 2000 3000 5000 10000
设计容积114 325 430 533 750 1152 225 5 3457 5275 10755
储罐尺寸(mm)D 1 4700 6500 7500 8200 9200 11000 14500 17000 21000 30000
H 7050 10300 10300 10660 11840 1269
0 14270 15850 15850 15850
h 408 713 822 893 1007 1199 1500 1863 2300 3284
H 1 7462 11017 11126 11563 12852 1389
4 15866 17710 18156 19142
注：1 ： D 1 表示储罐内径；H 表示罐壁高度；H 1 表示储罐总高度；h 表示拱顶高度。
2 ：该图表中数据仅供参考，依据图纸要求报价与施工。
平端盖卧式储罐技术规格
公称容量立方米8 15 30 40 50 60
实际容量立方米8.5 15.6 31 39 53 60 直径m 1.9 2.2 2.2 2.2 2.55 2.55
长
度m 3.0 4.09 8.19 10.34 10.34 11.77 壁板厚度mm 4 4 4 4 4 4
端盖厚度mm 4 5 5 5 5 5
常压立式圆筒形钢制焊接储罐维护检修规程 1 总则 1.1 主题内容与适用范围 1.1.1 本规程适用于建造在具有足够承载能力的均质基础上，其罐底与基础紧密接触，储存液态石油及石油产品等介质，内压不大于6000Pa 的立式圆筒形钢制焊接储罐子 （以下简称储罐）的检修周期与内容、检修与质量标准、试验与验收以及维护与故障处理。 储存酸、碱、氨等液态化学药剂或高台架上以及罐壁不与挡土墙直接接触的地下、半地下常压储罐的维护和检修可参照本规程执行。 1.1.2 储罐按结构分为：固定顶罐、浮顶罐、内浮顶罐。固定顶罐又分为：自支承拱顶罐、自支承锥顶罐等。 1.1.3 凡已安装使用的各类储罐在维护修理时，除遵守本规程外，还应遵守现行有关标准规范和原建罐设计要求的规定。 1.1.4 凡已安装使用的各类非金属储罐原则上应予报废。本规程的适用范围不包括非金属储罐。 1.2 编写修订依据 SH 3046 石油化工立式圆筒形钢制焊接储罐设计规范 SH/T 3530 石油化工立式圆筒形钢制储罐施工工艺标准 SH 3097 石油化工静电接地设计规范 SH/T 3537 立式圆筒形低温储罐施工技术规程 《加工高含硫原油储罐防腐技术管理规定》（试行），中国石油化工股份有限公司，2001年5月 SH 3007 石油化工储运系统罐区设计规范 GB/T 16906 石油罐导静电涂料施工及验收规程 GB 9793金属及非金属覆盖层——热喷涂锌、铝及其合金的管理规定 GBJ 128 立式圆筒形钢制焊接油罐施工及验收规范 GB 50160 石油化工企业设计防火规范 2. 检修周期与内容 2.1 检修周期 储罐的检修周期一般为3~6 年。 2.2 检修内容 2.2.1 储罐本体的变形、泄漏以及板材严重减薄等。 2.2.2 储罐本体以及各接管连接焊缝的裂纹、气孔等缺陷。

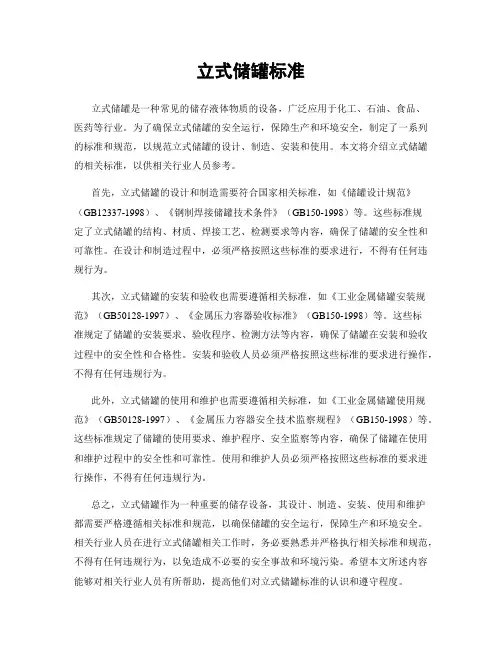

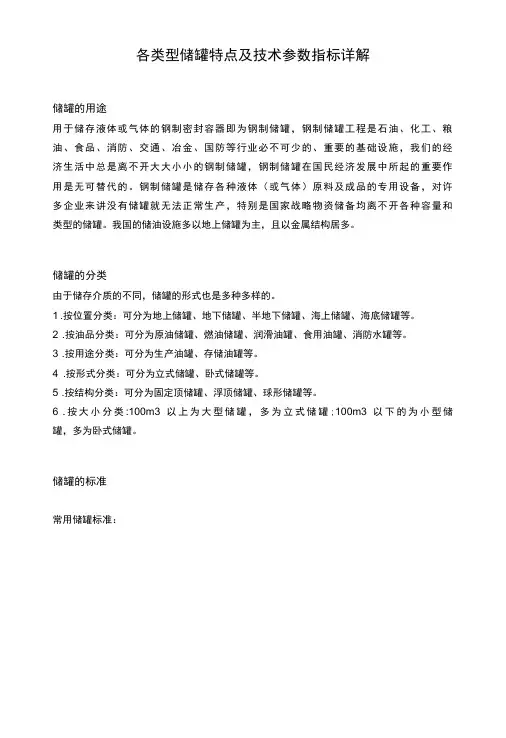

储罐的概述与应用 一、储罐的用途： 用于储存液体或气体的钢制密封容器即为钢制储罐，钢制储罐工程是石油、化工、粮油、食品、消防、交通、冶金、国防等行业必不可少的、重要的基础设施，我们的经济生活中总是离不开大大小小的钢制储罐，钢制储罐在国民经济发展中所起的重要作用是无可替代的。钢制储罐是储存各种液体（或气体）原料及成品的专用设备，对许多企业来讲没有储罐就无法正常生产，特别是国家战略物资储备均离不开各种容量和类型的储罐。我国的储油设施多以地上储罐为主，且以金属结构居多，故本网站将着重介绍在国内普遍使用的拱顶储罐、内浮顶储罐以及 卧式储罐的一些基础知识。 二、储罐的分类： 由于储存介质的不同，储罐的形式也是多种多样的。 按位置分类：可分为地上储罐、地下储罐、半地下储罐、海上储罐、海底储罐等。按油品分类：可分为原油储罐、燃油储罐、润滑油罐、食用油罐、消防水罐等。 按用途分类：可分为生产油罐、存储油罐等。 按形式分类：可分为立式储罐、卧式储罐等。 按结构分类：可分为固定顶储罐、浮顶储罐、球形储罐等。 按大小分类：100m3以上为大型储罐，多为立式储罐；100m 3 以下的为小 型储罐，多为卧式储罐。 三、储罐的标准： 常用储罐标准：1. 美国石油学会标准API650 ；2. 英国标准BS2654 ；3. 日本标准JISB8501 ； 4. 德国标准DIN4119 ； 5. 石油行业标准 SYJ1016-82 ；6. 石化行业标准SH3046-92 。 四、储罐的材料: 储罐工程所需材料分为罐体材料和附属设施材料。罐体材料可按抗拉屈服强度（бs ）或抗拉标准强度（б b ）分为低强钢和高强钢，高强钢多用于5000m 3 以上储罐；附属设施（包括抗风圈梁、锁口、盘梯、护栏等）均采用强度较低的普通碳素结构钢，其余配件、附件则根据不同的用途采用其它材质。制造罐体常用的国产钢材有20 、20R 、16Mn 、16MnR 以及Q235 系列等。 五、储罐的结构： 目前我国使用范围最广泛、制作安装技术最成熟的是拱顶储罐、浮顶储罐和卧式 储罐。
常压储罐定期检验及结果评价 1范围 1.1 本标准规定了钢制焊接常压储罐的定期检验和结果评价的要求。 1.2 本标准适用于储存石油、石化产品及其他类似液体的常压立式圆筒形钢制焊接储罐罐体及其基础的定期检验，包括年度检验和全面检验。 1.3其它常压或低压(工作压力小于0.1Mpa)储罐的定期检验可参照本标准执行。 2规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适应于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适应于本文件。 SHS 01012 常压立式圆筒形钢制焊接储罐维护检修规程 SY/T 5921 立式圆筒形钢制焊接原油罐修理规程 JB/T 10764 无损检测常压金属储罐底板声发射检测及其评价 JB/T 10765 无损检测常压金属储罐底板漏磁检测方法 JB/T 4730 承压设备无损检测 3 一般要求 3.1年度检验，是指为了确保常压储罐罐体在检验周期内的安全而实施的运行过程中的在线检查，每年至少一次。常压储罐罐体的年度检验可以由设备管理人员进行，也可以由检验检测机构（以下简称检验机构）的专业检验人员进行。 3. 2全面检验，是按一定的检验周期对常压储罐进行的较为全面的检验。对于常压储罐全面检验，检验单位应当根据常压储罐的使用情况、失效模式选择检验方法，检验方法可采用在线检验方法或停工检验方法，对于储罐群或罐区内的储罐，其定期检验还可采用基于风险的检验方法。 3.2.1在线检验是指常压储罐在运行过程中的检验。储罐顶板和壁板的在线检验是指从储罐外侧进行的宏观检查、腐蚀状况检测和焊缝无损检测等，其检测结果评价方法与停工检验相同。储罐底板的在线检验是指底板的腐蚀状况检测，检测方法执行JB/T 10764-2007《无损检测常压金属储罐底板声发射检测及其评价》，检测结果评价方法执行本标准第6章有关条款规定。 3.2.2停工检验是指常压储罐停工清罐时的检验，其检验结果评价方法执行本标准第6章有关条款规定。 3.2.3基于风险的检验是指对储罐群或罐区内的储罐逐一进行风险评价、危险源辨识、失效机理分析并进行风险计算，根据可接受风险的大小和风险的发展趋势，决定储罐的检验周期和检测手段。 3 .3定期检验应当由专业检验机构进行，其检验周期的确定根据采用的检验方法按本标准第6章进行。 4年度检验的方法与要求 4 .1常压储罐年度检验包括使用单位常压储罐安全管理情况检查；常压储罐罐体、及运行状况检查等。 年度检验以外部宏观检查为主，以目视和锤击法检测，必要时进行外侧的壁厚测定。 4. 2每年应对罐体做一次测厚检查。测厚检查应对罐壁下部二圈壁板的每块板沿竖向至少测2个点，其他圈板可沿盘梯每圈板测1个点。测厚点应固定，设有标志，并按编号做好测厚记录。有保温层的储罐，其测厚点处保温层应制做成活动块便于拆装。 4. 3进行常压储罐年度检验，除非检查人员认为必要，一般可以不拆除保温层。 4. 4检查前检查人员应当首先全面了解被检常压储罐底板的使用情况、管理情况，认真查阅
海利化工股份 杂环项目现场制作储罐 施工方案 海利工程安装 2014年7月1日
目录 一、工程概况 二、编制说明和编制依据 三、施工准备 四、储罐的预制 五、储罐起升方式 六、储罐组对、安装 七、储罐的焊接 八、储罐检验 九、质量要求和保证质量措施 十、安全、文明施工要求 十一、资源需求配置计划
本工程是海利化工股份在海利农药化工投资兴建杂环项目配套原材料和产品储藏的灌区子项工程，共有立式圆筒形钢制焊接储罐8台，其中100m32台，200m36台，制作安装总吨数约为10吨，其中不锈钢约6.7吨，储罐具体规格、材质如下表。 二、编制说明和编制依据 2.1编制说明 由于本工程预制、组对、焊接工作量较大，且存在多出交叉作业，大大增加了本工程施工难度，为更好贯彻公司的质量方针，为建设单位提供满意的优质工程和服务，我公司将集中优势兵力，合理组织安排施工，坚持质量第一，严格控制过程，安全文明施工，确保按期完成，全力以赴争创优质工程，为达到上述目标，特编制本方案指导施工。 2.2编制依据 1）海利工程咨询设计提供的设计图纸 2）《立式圆筒形钢制焊接储罐施工及验收规》GB50128－2005 3）《立式圆筒形钢制焊接油罐设计规》GB50341-2003 4）《石油化工立式圆筒型钢制贮罐施工工艺标准》SH3530-93 5）《现场设备、工业管道焊接施工及验收规》GB50236-？ 6）《钢制压力容器焊接规程》/T4709-2000 7）《焊接接头的基本形式与尺寸》 GB985-88 8）《石油化工设备安装工程质量检验评定标准》SH3514-2001
3.1施工现场准备 3.1.1 施工现场按照公司的要求进行布置，场地平整，施工用水、电、路畅通。 3.1.2土建基础施工完毕，基础经交接合格，具备施工条件。 3.1.3各类施工人员配备齐全，特种设备操作人员具备相应的资质。 3.1.4施工用各类机具落实到位，并运现场至按规定位置就位。 3.1.5材料、半成品、成品、废品堆放场地明确。 3.1.6安全防护措施落实到位，消防设施准备齐全。 3.2施工技术准备 3.2.1认真阅读各项施工技术文件。 3.2.2施工前组织工程技术人员审查图纸，熟悉图纸、设计资料及有关文件，并进行施工图纸会审。 3.2.3根据图纸要求和现场情况，编制可行的施工技术方案，并经各级主管部门审批合格。 3.2.4各专业工种经过技术培训，取得相应书，施工前储罐排板图应绘制完成； 3.2.5施工前由杂环项目部非标制作技术人员对全体施工人员进行技术和安全交底。 3.3基础验收 3.3.1在储罐安装前，必须按土建基础设计文件检查基础施工记录和验收资料，并按下列规定对基础表面尺寸复查，合格后方可安装。 3.3.2储罐基础表面尺寸，应符合下列规定： 3.3.2.1基础中心标高允许偏差不得大于±20mm；中心座标偏差不应大于20mm； 3.3.2.2支承罐壁的基础表面，其高差应符合下列规定：每10m弧长任意两点的高差不得大于6mm； 3.3.2.3当罐壁置于环梁之上时，环梁的半径不应有正偏差，当罐底板置于环梁侧时，环梁的半径不得有负偏差。
腈纶厂常压储罐管理规定 第一章总则 第一条为加强我厂常压储罐管理，确保常压储罐安全、稳定、长周期运行，根据《常压储罐管理制度（试行）》（中国石化生[2005]193号）等有关规章，结合我厂实际情况，制定本规定。 第二条本规定中所称常压储罐，是指我厂储存非人工制冷、非剧毒的石油、化工等液体介质的常压立式圆筒形钢制焊接储罐。 第三条依据公司规定，根据常压储罐在生产中的重要程度，对储罐进行分级管理。常压储罐按其重要和危险程度划分为主要储罐和一般储罐。主要储罐为公称容积大于或等于2000立方米的储罐，其它为一般储罐。 第二章分工与职责 第四条设备部是我厂常压储罐的主管部门，主要履行以下职责： （一）负责贯彻执行国家和上级有关法律、法规、规章和标准，制定我厂储罐管理规章，安排年度工作计划，并检查执行情况； （二）建立健全我厂常压储罐管理体系； （三）组织各相关单位实施常压储罐设计、购置、安装、使用、修理、改造、更新和报废等环节的全过程管理； （四）负责审核各车间编制上报的常压储罐全面检查计划，并督促实施。根据检查结果及时掌握各车间常压储罐设备状况，并做好常压储罐技术状况分析； （五）针对常压储罐运行过程中存在的问题，组织技术攻关，提高储罐的技术管理水平； （六）负责审核我厂常压储罐设备的更新改造项目，参与新建和改扩建项 目中重要常压储罐的设计方案审查和竣工验收；
（七）负责常压储罐事故的调查、分析和处理工作； （八）负责检查和考核各车间的常压储罐管理工作。 第五条生产技术部主要履行以下职责： （一）负责组织制定、审查常压储罐操作规程，检查执行情况； （二）根据储罐的全面检查计划和工艺操作状况，及时合理地安排常压储罐倒罐时间，保证全面检查工作顺利进行； （三）参加新建、改扩建项目中重要常压储罐的设计方案审查和竣工验收； （四）参与常压储罐事故的调查和处理。 第六条安全环保部主要履行以下职责： （一）负责制定我厂罐区有关安全管理规章，组织审定罐区事故应急救援预案。 （二）参加新建、改扩建项目中重要常压储罐的设计方案审查和竣工验收，检查安全环保设施“三同时” （同时设计、同时施工、同时投入使用）工作的落实情况； （三）参与常压储罐事故调查、分析和处理工作； （四）检查督促各单位做好与常压储罐有关的安全装备、消防气防设施、器材的维护保养和管理工作。 第七条各车间主要履行以下职责： （一）负责贯彻执行本规定，明确职责，责任到人； （二）负责本车间常压储罐的日常检查工作，做好储罐的维护和保养工作，及时发现和消除隐患； （三）负责储罐的外部检查和全面检查工作； （四）负责建立健全储罐设备技术档案，做好储罐技术状况分析和管理工作总结； （五）负责上报储罐的修理和全面检查计划，并组织实施； （六）负责上报储罐更新改造计划，参加新、改、扩建项目中重要常压储罐的设计方案审查和竣工验收工作； （七）参与常压储罐事故的调查、分析和处理。
ICS23.020.10 J74 DB41 河南省地方标准 DB 41/T 1460—2017 金属常压储罐检验规范 2017-09-30发布2017-12-30实施河南省质量技术监督局发布
DB41/T 1460—2017 目次 前言................................................................................ II 1 范围 (1) 2 规范性引用文件 (1) 3 术语和定义 (1) 4 年度检查的方法与要求 (2) 5 全面检验的方法与要求 (3) 6 结果评价 (7) 7 记录和报告 (10) 附录A（资料性附录）金属常压储罐年度检查结论报告格式 (11) 附录B（资料性附录）金属常压储罐全面检验结论报告格式 (12) I
DB41/T 1460—2017 II 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由河南省承压类特种设备标准化技术委员会提出并归口。 本标准起草单位：河南省锅炉压力容器安全检测研究院。 本标准主要起草人：王家帮、秦富友、王瑛、李占斌、康华魁、黄福生、申红菊。 本标准参加起草人：刘军伟、陶剑、印沙、张磊、丁昌、李婧、付晓飞、王志毅、王洋、郭慧颖、张占奎、宋前进、李永赞、张希富、王贵彬、吴保鹏、孙基隆、黄瑞龙、苏泊源。
DB41/T 1460—2017 金属常压储罐检验规范 1 范围 本标准规定了金属常压储罐的术语和定义、年度检查的方法与要求、全面检验的方法与要求、结果评价及记录和报告。 本标准适用于在用储存石油、石化产品及其它类似液体的立式圆筒形钢制焊接常压储罐的检验，包括年度检查和全面检验。其它低压储罐的检验可参照执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适应于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适应于本文件。 JB/T 10764 无损检测常压金属储罐声发射检测及评价方法 JB/T 10765 无损检测常压金属储罐漏磁检测方法 NB/T 47013.2 承压设备无损检测第2部分：射线检测 NB/T 47013.3 承压设备无损检测第3部分：超声检测 NB/T 47013.4 承压设备无损检测第4部分：磁粉检测 NB/T 47013.5 承压设备无损检测第5部分：渗透检测 3 术语和定义 下列术语和定义适用于本文件。 3.1 常压储罐 罐内气体或蒸气压力大于-0.02 MPa，但不超过0.018 MPa的储罐。 3.2 低压储罐 罐内气体或蒸气压力大于0.018 MPa，小于0.1 MPa的储罐。 3.3 年度检查 为了确保常压储罐罐体在检修周期内的安全而实施的运行过程中的在线检查，每年至少一次。 3.4 全面检验 按一定的检验周期对常压储罐进行的较为全面的检验。 3.5 在线检验 常压储罐在运行过程中进行的较为全面的检验。 3.6 停工检验 1
常压储罐管理制度 第一章总则 第一条为了加强公司常压储罐管理，确保安全生产和设备正常运行，特制定本办法。 第二条常压储罐（下称储罐）是指：建造在具有足够承载能力的均质基础上，其罐底与基础紧密接触，储存化工介质，内压不大于6kPa的100m3及以上立式圆筒形钢制焊接储罐。 第二章职责 第三条设备材料部职责 （一）负责储罐的管理，贯彻执行国家的法律、法规、标准的有关规定，制定公司储罐管理制度，并对使用车间的储罐的管理工作进行监督、检查和考核。 （二）组织或参与储罐设计、购置、安装、使用、修理、改造、更新和报废等全过程管理，保证储罐安全、稳定、长周期运行。 （三）组织或参与编制和审核年度储罐修理、更新改造及检测计划。 （四）组织或参与储罐设备事故的调查、分析与处理。 （五）对各使用车间储罐的巡回检查情况进行监督检查。 第四条安全管理部职责 （一）协调常压储罐管理中与安全相关联的问题。 （二）对各使用车间储罐安全设施状况监督检查。 （三）组织储罐区事故的处理和管理协调工作。 第五条科技研发中心职责
（一）协调常压储罐管理中与生产相关联的问题。 （二）参与储罐生产事故的处理和管理工作。 （三）按国家要求制定储罐区操作规程。 第六条使用车间职责 （一）负责制订车间级储罐管理制度，组织日常巡检维护工作，及时发现和消除隐患。 （二）负责储罐的定期外部检查工作。 （三）负责编制和上报储罐的修理、更新改造、检验计划，并组织实施。 （四）组织编制和审核储罐的检修方案。 （五）参加储罐新建、扩建、改建项目的设计审查和竣工验收工作。 （六）建立和健全储罐档案。 （七）负责组织编写各类事故应急预案，实施隐患整改工作。 （八）参加储罐设备和生产事故的调查、分析和处理。 第三章工作程序 第七条前期管理 （一）储罐的设计应由具有相应资质的单位进行设计。 （二）储罐设计方案应符合相应技术标准和规范，达到技术先进、安全可靠、经济合理的要求。 （三）储罐安装单位应具备相应资质，按照国家相关标准进行施工。 （四）储罐安装、防腐蚀工程施工应选择具有相应资质、有良好业绩的施工队伍。 （五）新建、改建储罐需经相关部门进行验收合格后方可投入使用。
Hefei University 《化工机械与设备》过程考核之二——常用零部件设计 题目： 2.5MPa卧式储罐人孔设计 系别：化学材料与工程系 班级：10化工（三） 姓名：何文龙 学号：1003023004 队别：Team 5 队员：朱广佳（队长）、吴凯、何文龙 教师：胡科研 日期：2011-12-02
《化工机械与设备》过程考核之二 ......................................... 错误！未定义书签。一前言 (3) 1.1 设计人孔的目的 (3) 1.2 人孔附图 (3) 二人孔的机械设计 (5) 2.1选择人孔 (5) 2.2核算人孔补强 (5) 2.3机械设计标准参数 (6) 2.3.1.碳素钢、低合金钢类 (6) 2.3.2 不锈钢类 (7) 2.3.3 人孔的PN2.5DN明细表 (8) 三人孔工艺设计： (9) 3.1人孔的功能类型： (9) 3.2材料的选择 (9) 3.3人孔种类的划分 (9) 3.3.1、以通信管块容量划分 (9) 3.3.2、以人孔的通向划分 (9) 3.3.3、以人孔上覆承受负荷能力划分 (9) 3.4 人孔直径及人孔中心距底板尺寸 (10) 四总结 (10) 五参考文献 (10)
一前言 1.1 设计人孔的目的 人孔是安装在卧式储罐上部的安全应急装置。通常与防火器、机械呼吸阀配套使用，既能避免因意外原因造成罐内急剧超压或真空时，损坏储罐而发生事故，又有起到安全阻火作用，是保护储罐的安全装置。具有方便维修，定压排放、定压吸入、开闭灵活、安全阻火、结构紧凑、密封性良好、安全可靠等优点。 1.2 人孔附图 图—1 人孔俯视图
化工安全设计课程设计任务书 设计题目 某化工储运公司安全设计（4000 m3醋酸储罐选型及计算） 学院 专业安全工程班级 起讫日期 指导教师 2015 年6 月18 日
8只4000 m3醋酸储罐，建设地点位于南京贮运码头罐区的预留地，当地全年最小频率风向为西北风。查相关规范得知，设计压力为常压，设计温度为55℃，储存介质为醋酸，属于乙A类液体（由《石油化工企业防火设计规范》 GB50160-2008查得）。 相关规范：《石油化工企业防火设计规范》GB50160-2008；《石油化工储运系统罐区设计规范》SH/T3007-2014；《立式圆筒钢制焊接油罐设计规范》GB50341-2014；《石油化工立式圆筒形钢制焊接储罐设计规范》SH3046-1992；《建筑结构荷载规范》；《化工设备设计全书》等。
第1章醋酸的理化性质 (1) 第2章醋酸储罐的选型和选材 (2) 2.1储罐的选型 (2) 2.1.1储罐的选型 (2) 2.1.2物料管的设计 (2) 2.2储罐的选材 (2) 第3章醋酸储罐经济尺寸的选择 (4) 3.1储罐的储存液位 (4) 3.2储罐的罐壁设计 (5) 3.2.1储罐的技术特性表 (5) 3.2.2壁厚的计算 (6) 3.2.3罐壁加强圈的计算 (8) 3.2.4罐壁包边角钢 (9) 3.3储罐的罐底设计 (9) 3.3.1罐底的选型 (9) 3.3.2罐底板厚度的计算 (11) 3.4储罐的罐顶设计 (11) 第4章醋酸储罐的安全附件 (13) 4.1储罐的一般附件 (13) 4.1.1通气管 (13) 4.1.2量油孔 (14) 4.1.3透光孔 (14) 4.1.4人孔 (15) 4.1.5、排污孔 (15) 4.1.6放水管 (15) 4.1.7阻火器 (15) 4.2安全仪表 (16) 4.2.1液位计 (16) 4.2.2液位报警器 (16) 4.2.3温度计 (17) 4.2.4压力表 (17) 4.2.5流量计 (17) 第5章其他安全措施 (18) 5.1放空处理 (18) 5.2气封装置 (18) 5.3 防冻和保温 (18) 5.4防爆措施 (19)
储罐拱顶面积计算
钢制常压立式圆柱形储罐是炼油化工企业不可缺少的设备，贯穿整个生产过程，数量众多，并且，储存的介质都为易燃、易爆、高温、有毒、有害的液体或气体，危险性极大。 储罐按储存介质的不同，可以分为原油罐、中间产品罐、产品罐、含硫污水罐和气柜五大类。其中，原油罐是指储存原油的各类储罐；中间产品罐是指储存石脑油、粗汽油、粗柴油、蜡油、渣油、加氢裂化原料等各类中间产品的储罐；产品罐是指储存汽油、煤油、柴油、航空煤油等各类成品油的储罐；含硫污水罐是指储存各类含酸、碱、污油及各类硫化物的污水罐；气柜是指储存未脱硫瓦斯的湿式和干式气柜。 储罐按结构不同，可以分为固定顶罐、浮顶罐、内浮顶罐。固定顶罐又分为自支承拱顶罐、自支承锥顶罐、柱支承锥顶罐。 随着装置高含硫原油加工量的不断增加，储罐的腐蚀日益加重，具体表现在：每一次储罐清罐检修时，在罐体、罐底或罐顶经常可以发现麻点、凹坑，甚至被腐蚀穿孔，一旦发生事故，后果将不堪设想。
经调研，集团公司内部其他企业也普遍反映 储罐腐蚀越来越严重，日益威胁石化企业的安全、稳定、长周期运行。 为了延长金属储罐的使用寿命，现在行之有 效的办法就是在储罐的罐体、罐底以及罐顶进行油漆、防腐，工程量非常大。 储罐清罐检修工程竣工后，施工单位要根据《全国统一安装工程预算定额》编制检修工程结算书，计取工程费用。在工程量的计算中，关键是拱顶面积 的计算。 目前采用的计算方法是：拱顶面积为罐底面 积的1.25倍，部分施工单位按 1.2倍或1.3倍计算。 1 按照专业文献，计算储罐拱顶面积 (1)潘家华先生所著《圆柱形金属油罐设计》[1]一书的介绍：拱顶是一种自支承式的罐顶，形状近
常压金属储罐管理规定 QG/SHGC05.33-2014 第一章总则 第一条为加强常压金属储罐设备的管理工作，依据国家相关法律、法规和大连石化公司《常压金属储罐管理规定》，结合本公司实际情况，制定本规定。 第二条常压金属储罐设备指：建造在具有足够承载能力的均质基础上，其罐底与基础紧密接触，储存液态化学产品、石油产品及其它介质的常压立式圆筒形钢制焊接储罐。 固定顶罐又分为：自支承拱顶罐、自支承锥顶罐等。其通用附件：包括罐壁人孔、清扫孔、呼吸阀、量油孔、切水阀、液位计、梯子平台及护拦等。 第三条本规定适用于大连石油化工工程公司的常压金属储罐设备及所属部件的设计、采购、制造、安装、使用、检验、修理、改造、更新等方面的管理工作。 第四条进入大连石油化工工程公司从事常压储罐安装、改造、维修、检验的承包商也必须执行本规定的相关要求。 第二章管理职责 第五条机动部主要职责：
（一）负责贯彻执行国家有关法律、法规和公司有关储罐管理的制度、规定、规程和标准，制定本企业储罐管理规定、实施细则。 （二）指导各使用单位对常压储罐设计、采购、安装、使用、修理、改造、更新和报废等环节实施全过程管理。 （三）指导各使用单位建立健全常压储罐管理体系，完善设备技术管理档案。 （四）负责审核各使用单位编制上报的常压储罐年度检验、检测计划，并督促实施。根据检验、检测结果及时掌握公司各单位常压储罐设备状况并做好常压储罐技术状况分析。 （五）针对常压储罐运行过程中存在的问题，组织技术攻关，提高储罐的技术管理水平。 （六）负责审核公司常压储罐设备的更新改造项目，参与新建及改扩建项目中重要常压储罐的设计方案审查和竣工验收。 （七）参与常压储罐事故的调查、分析和处理。 （八）负责对公司各使用单位的常压储罐管理进行检查和考核。 第六条生产部主要职责： （一）负责组织编制常压金属储罐设备工艺操作规程和岗位操作规程。
危化企业常温常压容器管道在线检测规程 一、检测范围： 本规程适用于工作介质为气体或液体、工作压力为常压或小于0.1MPA的低压常温在用金属储罐、容器及管道的检测与评价。 二、检测目的及作用 为了加强企业常温常压储罐、管道安全监察工作，确保存储设备、工业管道的安全运行，保障公民生命和财产的安全，特制定本规程。 本规程的目的是用来评价企业常压储罐及管道的结构完整性，运行过程中是否存在跑冒滴漏现象及其他安全隐患。为企业提出整改及维修建议，有效避免安全事故发生。 三、检测步骤及及仪器设备 本规程规定常温常压储罐管道的检测步骤如下： 1、了解被检单位基本情况； 2、检验人员到被检单位现场考察，了解现场情况，索要全部检测需要的相关资料； 3、制定详细的检测方案； 4、现场检测； 5、分析检测结果，出据检测报告。 常温常压储罐管道检测的主要检测仪器有：声发射检测仪、超声波探伤仪、超声波测厚仪、超声流量计、埋地管道防腐层状况检测仪、地下管道检测检漏仪、复合气体检测仪、腐蚀速度测定仪等及其他常用计量器具。 四、检测技术要求和方法 1、常压容器及管道检测的主要检查项目和内容如下： 常温常压容器管道检查包括使用单位常压容器安全管理情况检查、常温常压容器本体及运行状况检查和常压容器配套安全附件检查等。 检查方法以宏观检查为主，对重点部位或有安全隐患的部位进行声发射、测
厚、探伤，泄露检查和防腐层状况检测。 在线检验前，使用单位应当做好以下各项准备工作：· (一)常温常压容器管道外表面和环境的清理； (二)根据现场检查的需要，做好现场照明、登高防护、局部拆除保温层等配合工作，必要时配备合格的防噪声、防尘、防有毒有害气体等防护用品；· (三)准备好需要检验容器技术档案资料、运行记录、使用介质中有害杂质记录； (四)检查时，使用单位相关容器管道管理人员和相关人员到场配合，协助检查工作，及时提供检查人员需要的其他资料。 （五）检查前检查人员应当首先全面了解被检容器管道的使用情况、管理情况，认真查阅被检容器管道技术档案资料和管理资料，做好有关记录。容器管道安全管理情况检查的主要内容如下：， (1)容器的安全管理规章制度和安全操作规程，运行记录是否齐全、真实，查阅容器台账(或者账册)与实际是否相符； （2）容器图样、使用登记证、产品质量证明书、使用说明书、监督检验证书、历年检验报告以及维修、改造资料等建档资料是否齐全并且符合要求； （3）上次检验、检查报告中所提出的问题是否解决。 1.设备施工检查 检查企业是否严格按照图纸设计施工（特别是埋地管道要精确定位），是否符合安全规范。 按图纸和现场实际施工对照，埋地的管道用地下管道检测检漏仪检测。 2.泄漏检查 主要检查容器管道及其附件有无泄漏情况。运用超声检测通常能确定缺陷的位置和相对尺寸。如管道的对接、焊缝、弯头、夹层、砂眼、咬边等的检查。超声检测的具体技术要求应符合JB/4730.3的规定。运用声发射检测可以确定内部或表面存在的活性缺陷的强度和大致位置。如容器的本体、开孔、补强、纵环焊缝错边量等的检查。声发射检测的具体要求应符合GB/T18182的有关规定。使用地下管道检漏仪可以检测埋地管道有无泄漏点。
常压甲醇储罐的压力保护系统设计 常温下储存甲醇的常压储罐在使用过程中会因为环境温度的变化引起内压的改变，在操作过程中也会因为收发物料引起罐内压的变化。如果环境温度过高或出现火灾工况，都可能造成罐内超压；而环境温度过低或发料时，又可能造成罐内负压失稳，甚至抽瘪储罐。本文分析了常压甲醇储罐的压力保护系统设计。 标签：常压甲醇储罐；压力保护系统；设计 甲醇系结构最为简单的饱和一元醇，化学式CH3OH。又称“木醇”或“木精”。是无色有酒精气味易挥发的液体。 1 甲醇储罐的选型 1.1 储罐结构形式 按储罐的不同结构形式划分可分为：固定顶储罐、无力矩顶储罐、浮顶储罐和套顶储罐。 1.2 固定顶罐与浮顶罐的优缺点比较 外浮顶储罐，浮顶是一个漂浮在贮液表面上的浮动顶盖，随着储液的输入输出而上下浮动，浮顶与罐壁之间有一个环形空间，这个环形空间有一个密封装置，使罐内液体在顶盖上下浮动时与大气隔绝，与固定顶罐相比较大减少了储液在储存过程中的蒸发损失。内浮顶储罐是带罐顶的浮顶罐，也是拱顶罐和浮顶罐相结合的储罐。与浮顶罐比较，因为有固定顶，能有效地防止风、砂、雨、雪或灰尘的侵入，绝对保证储液的质量。 2 甲醇储罐罐体结构罐体设计 2.1 罐顶 甲醇储罐外顶应安装通气孔、量油孔及其导管、透光孔、液位计、罐顶入孔。一是罐顶通气孔。通气孔宜设置在罐顶中央顶板范围内，罐顶通气孔的最小面积宜选323cm2，API650规定最小开孔面积为322.5cm2。二是量油孔。量油孔应设置在罐顶梯子平台附近距罐壁800-1200mm处。三是透光孔。透光孔应设置在罐顶并距罐壁800-1000mm处。只设置一个透光孔时，应安装在罐顶梯子及操作平台附近。设置两个及以上透光孔时，应沿圆周均匀分布，并与入孔、清扫孔相对设置。但应有一个透光孔安装在罐顶梯子及操作平台附近。四是罐顶入孔。罐顶入孔应设在方便操作的位置，并避开罐内附件。对内浮顶储罐，在其固定顶上应设置不少于1个DN500mm或DN600mm的入孔。 2.2 罐體
课程设计任务书 设计题目5000m3立式储油罐结构设计 技术参数：直径26600mm 长度9000mm 材质16MnDR 壁厚11.3mm,13.6mm,16.02mm 设计任务： 1.写出该结构的几种设计方案 2.强度计算及尺寸选择 3.绘制结构设计图 4.撰写主要工艺过程 5.撰写设计说明书 工作计划与进度安排： 1．查阅资料2天2．设计计算并撰写设计说明书5天3．上机绘图4天4．答辩1天 指导教师（签字）：年月日专业负责人（签字）： 年月日 学院院长（签字）： 年月日
1 储罐及其发展概况 油品和各种液体化学品的储存设备—储罐是石油化工装置和储运系统设施的重要组成部分。由于大型储罐的容积大、使用寿命长。热设计规范制造的费用低，还节约材料。 20世纪70年代以来，内浮顶储油罐和大型浮顶油罐发展较快。第一个发展油罐内部覆盖层的施法国。1955年美国也开始建造此种类型的储罐。1962年美国德士古公司就开始使用带盖浮顶罐，并在纽瓦克建有世界上最大直径为187ft （61.6mm）的带盖浮顶罐。至1972年美国已建造了600多个内浮顶罐。 1978年国内3000m3铝浮盘投入使用，通过测试蒸发损耗标定，收到显著效果。近20年也相继出现各种形式和结构的内浮盘或覆盖物[1]。 世界技术先进的国家，都备有较齐全的储罐计算机专用程序，对储罐作静态分析和动态分析，同时对储罐的重要理论问题，如大型储罐T形焊缝部位的疲劳分析，大型储罐基础的静态和动态特性分析，抗震分析等，以试验分析为基础深入研究，通过试验取得大量数据，验证了理论的准确性，从而使研究具有使用价值。 近几十年来，发展了各种形式的储罐，尤其是在石油化工生产中大量采用大型的薄壁压力容器。它易于制造，又便于在内部装设工艺附件，并便于工作介质在内部相互作用等。
When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 常压储罐管理规定(通用版)
常压储罐管理规定(通用版)导语：生产有了安全保障，才能持续、稳定发展。生产活动中事故层出不穷，生产势必陷于混乱、甚至瘫痪状态。当生产与安全发生矛盾、危及职工生命或国家财产时，生产活动停下来整治、消除危险因素以后，生产形势会变得更好。"安全第一" 的提法，决非把安全摆到生产之上;忽视安全自然是一种错误。 第一章总则 第一条本标准规定了常压储罐设计、安装、验收、使用、维护、检修等方面的管理要求。 第二条储罐按其重要和危险程度分为重要储罐（公称容积≥10000m3）和一般储罐(公称容积＜10000m3)。 第三条本标准适用于常压储罐的管理。气柜的管理可参照本标准执行。 第二章职责 第四条设备中心职责 1、负责储罐的归口管理，按照储罐管理规定，检查使用单位各项工作落实情况并提供技术支持。 2、参与储罐设计、购置、安装、使用、修理、改造、更新和报废等全过程管理，保证储罐安全、稳定、长周期运行。 3、组织建立健全储罐设备技术管理档案。
4、审定重要储罐检修方案。 5、组织编制和审核常压储罐的更新改造计划，参加新、改、扩建项目中储罐的设计方案审查和竣工验收。 6、组织或参与常压储罐事故调查、分析和处理。 第五条HSE中心职责 1、组织制定常压储罐事故处理应急预案。 2、负责常压储罐事故调查处理与上报工作。 3、对常压储罐安全附件的完好、投用与检验工作进行监督。 4、参与常压储罐的设计审查，负责检维修方案中HSE内容的审查。 5、负责常压储罐防雷、防静电、消防设施的日常维护与检查。 第六条使用单位职责 1、负责储罐的日常管理工作。 2、建立健全储罐设备技术档案，做好储罐设备技术状况分析。 3、编制和上报储罐的修理及检测计划，并组织实施。 4、负责编制和上报储罐更新改造计划，参加储罐新、改、扩建项目中储罐的设计方案审查和竣工验收工作。 5、负责编制和上报备品配件计划。 6、参与储罐事故的调查、分析和处理。
4000m3储罐计算书
一、 计算个圈壁板厚度 1、计算罐壁板厚度，确定罐底板、罐顶板厚度： 用GB50341-2003中公式（6.3.1-1）计算罐壁厚度 ? σρ d d ][0.3)-(H 9.4t D = 式中：d t —储存介质条件下管壁板的计算厚度，mm D —油罐内径（m ）（21m ） H —计算液位高度（m ），从所计算的那圈管壁板底端到罐壁包边角钢顶部的高度，或到溢流口下沿（有溢流口时）的高度（12.7m ） ρ—储液相对密度（1.0） d ][σ—设计温度下钢板的许用应力，查表4.2.2（157MPa ） ?—焊接接头系数（0.9） 第1圈： mm 7.89 .0163.0 10.3)-(12.7219.4t d =????= n δ=8.7+2.3=11mm 取12mm 第2圈： mm 38.79 .0163.0 11.88)-0.3-(12.7219.4t d =????= n δ=7.38+2.3=9.68mm 取12mm 第3圈： mm 06.69 .0163.0 11.88)2-0.3-(12.7219.4t d =?????= n δ=6.06+2.3=8.36mm 取10mm 第4圈： mm 74.49 .0163.0 11.88)3-0.3-(12.7219.4t d =?????= n δ=4.74+2.3=7.04mm 取8mm 根据表6.4.4，罐壁最小厚度得最小厚度为6+2=8mm ，故第5、6、
7圈取8mm 。 二、罐底、罐顶厚度、表边角钢选择（按GB50341规定） 罐底板厚度： 查表5.1.1，不包括腐蚀余量的最小公称直径为6mm ，加上腐蚀余量2mm ，中幅板厚度为8mm 查表5.1.2，不包括腐蚀余量的最小公称直径为11mm ，加上腐蚀余量2mm ，取边缘板厚度为14mm 罐顶板厚度： 查7.1.3，罐顶板不包括腐蚀余量的公称厚度不小于4.5mm ，加上1mm 的腐蚀余量后取6mm 包边角钢：按GB50341表6.2.2-1，选∠75×10 罐顶加强筋：-60×8 三、罐顶板数据计算： ①分片板中心角（半角） 55.2425200 302/21000arcsin 302/arcsin i 1?=-=-=） （）（SR D α ②顶板开孔（φ2200）中心角（半角） 5.225200 1100 arcsin r arcsin 2?===SR α 顶板开孔直径参照《球罐和大型储罐》中表5-1来选取
文件编号：MYH.03/BA.ZD-05.08-2013(C) 常压储罐管理规定 C B 祖海军郭艳宝张培杰2012.8.16 A 刘宏波许凯荣张培杰2011.6.14 版次编制人审核人批准人批准日期 编制部门机械动力部
文件会签表 序号职能部门签署日期 1 年月日 2 年月日 3 年月日 4 年月日 5 年月日 6 年月日
目录 1 目的 (4) 2 适用范围 (4) 3 编制依据 (4) 4 术语和定义 (4) 5 组织与职责 (5) 6 管理要求 (6) 7 制度执行与检查 (11) 8 相关文件 (11) 9 记录 (12) 10 其它 (12)
1 目的 为加强公司储罐管理，确保储罐安全、稳定、长周期运行，依据国家相关法律、法规和中国神华煤制油化工有限公司《设备管理办法》及《常压储罐管理制度》，制定本规定。 2 适用范围 本规定适用公司用于储存非人工制冷、非剧毒的油品、化工类原料、中间产品、产品、助剂等液体介质的常压立式圆筒形钢制焊接储罐。 3 编制依据 3.1 GB 50128-2005 立式圆筒形钢制焊接储罐施工及验收规范 3.2 GB 50236-2011 现场设备、工业管道焊接工程施工及验收规范 3.3 SHS 01011-2004 钢制圆筒形常压容器维护检修规程 3.4 SHS 01012-2004 常压立式圆筒形钢制焊接储罐维护检修规程 3.5 SH 3046-1992 石油化工立式圆筒形钢制焊接储罐设计规范 3.6 NB/T47003.1-2009(JB/T 4735.1)钢制焊接常压容器 3.7 NB/T 47003.1～47003.2-2009 NB/T 47001-2009钢制焊接常压容器固体料仓钢 制液化石油气卧式储罐型式与基本参数 3.8 NB/T 47003.2-2009(JB/T 4735.2)固体料仓 3.9 中国神华煤制油化工有限公司《设备管理办法》 3.10 中国神华煤制油化工有限公司《常压储罐管理制度》 4 术语和定义 常压储罐，就是设计压力是常压，基本跟大气压相同的固定顶罐，内浮顶，外浮顶都属于常压储罐。
目录 《化工机械与设备》过程考核之三 ......................................... 错误！未定义书签。一前言 .. (2) 1.1 设计人孔的目的 (2) 1.2 人孔附图 (2) 二人孔的机械设计 (2) 2.1选择人孔 (2) 2.2核算人孔补强 (3) 2.3机械设计标准参数 (4) 2.3.1.碳素钢、低合金钢类 (4) 2.3.2 不锈钢类 (5) 2.3.3 人孔的PN2.5DN明细表 (6) 三人孔工艺设计： (6) 3.1人孔的功能类型： (6) 3.2材料的选择 (6) 3.3人孔种类的划分 (7) 3.3.1、以通信管块容量划分 (7) 3.3.2、以人孔的通向划分 (7) 3.3.3、以人孔上覆承受负荷能力划分 (7) 3.4 人孔直径及人孔中心距底板尺寸 (7) 四总结 (8) 五参考文献 (8)
一前言 1.1 设计人孔的目的 人孔是安装在储罐顶上的安全应急通气装置，通常与防火器、机械呼吸阀配套使用，既能避免因意外原因造成罐内急剧超压或真空时，损坏储罐而发生事故，又有起到安全阻火作用，是保护储罐的安全装置，特别适用于贮存物料以氮气封顶的拱顶常压罐。具有定压排放、定压吸入、开闭灵活、安全阻火、结构紧凑、密封性能好、安全可靠等优点。 1.2 人孔附图 设计条件：管经308mm×5；工作介质：水蒸气；表压：1MPa 二人孔的机械设计 2.1选择人孔 根据储罐是在常温下及最高工作压力为1MPa 条件下工作,人孔的标准按公称压力为1.0 MPa 等级选取，考虑到人孔盖直径较大较重,故选用回转盖对焊法兰（GH21518-2005）,公称直径450，突面法兰密封面。 该人孔标记为：人孔RF Ⅳ(A·G)450-2.5 GH21518-2005 另外还要考虑人孔补强,确定补强圈尺寸,由于人孔的筒节不是采用无缝钢管,故不能直接选用补强圈标准。本设计所选用的人孔筒节内径为 d i = 450mm ,壁厚δ m = 6mm 立式储罐为腐蚀介质压力容器，故其所有焊缝（包括角焊缝）均采用全焊透结构。
课程设计任务书
1 储罐及其发展概况 油品和各种液体化学品的储存设备—储罐是石油化工装置和储运系统设施的重要组成部分。由于大型储罐的容积大、使用寿命长。热设计规制造的费用低，还节约材料。 20世纪70年代以来，浮顶储油罐和大型浮顶油罐发展较快。第一个发展油罐部覆盖层的施法国。1955年美国也开始建造此种类型的储罐。1962年美国德士古公司就开始使用带盖浮顶罐，并在纽瓦克建有世界上最大直径为187ft（61.6mm）的带盖浮顶罐。至1972年美国已建造了600多个浮顶罐。 1978年国3000m3铝浮盘投入使用，通过测试蒸发损耗标定，收到显著效果。近20年也相继出现各种形式和结构的浮盘或覆盖物[1]。 世界技术先进的国家，都备有较齐全的储罐计算机专用程序，对储罐作静态分析和动态分析，同时对储罐的重要理论问题，如大型储罐T形焊缝部位的疲劳分析，大型储罐基础的静态和动态特性分析，抗震分析等，以试验分析为基础深入研究，通过试验取得大量数据，验证了理论的准确性，从而使研究具有使用价值。 近几十年来，发展了各种形式的储罐，尤其是在石油化工生产量采用大型的薄壁压力容器。它易于制造，又便于在部装设工艺附件，并便于工作介质在部相互作用等。
2 设计方案 2.1 各种设计方法 2.1.1 正装法 此种方法的特点是指把钢板从罐底部一直到顶部逐块安装起来，它在浮顶罐的施工安装中用得较多，即所谓充水正装法，它的安装顺序是在罐低及二层圈板安装后，开始在罐安装浮顶，临时的支撑腿，为了加强排水，罐顶中心要比周边浮筒低，浮顶安装完以后，装上水除去支撑腿，浮顶即作为安装操作平台，每安装一层后，将上升到上一层工作面，继续进行安装。 2.1.2倒装法 先从罐顶开始从上往下安装，将罐顶和上层罐圈在地面上安装，焊好以后将第二圈板围在第一罐圈的外围，以第一罐圈为胎具，对中点焊成圆圈后，将第一罐圈及罐顶盖部分整体吊至第一、二罐圈相搭接的位置，停于点焊，然后在焊死环焊缝。用同样的方法把下面的部分依次点焊环焊，直到罐底板的角接焊死即成。 2.1.3卷装法 将罐体先预制成整幅钢板，然后用胎具将其卷筒，在运至储罐基础上，将其卷筒竖起来，展成罐体装上顶盖封闭安装而建成。 2.2 各种方法优缺点比较 2.2.1正装法 这种装焊方法需要采用多种设备和装配夹具，大多数装配焊接都要搭脚手架，此外，装配工作在吊架吊台上工作，不仅操作不方便，不宜保证焊接
