前言：
光纤传输连接需要哪些跳线？比较熟知的跳线有哪些呢？
正文：
比较常见的光纤连接器，目前比较常见的光纤连接器：(1)FC型光纤连接器(2)SC 型光纤连接器(3) 双锥型连接器(4) DIN47256型光纤连接器(5) MT-RJ型连接器(7) MU型连接器.
以下是目前比较常见的光纤连接器的详细描述：
(1)FC型光纤连接器
这种连接器最早是由**NTT研制。FC是Ferrule Connector的缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。最早，FC类型的连接器，采用的陶瓷插针的对接端媸瞧矫娼哟シ绞剑‘C)。此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。后来，对该类型连接器做了改进，采用对接端面呈球面的插针(PC)，而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。
(2)SC型光纤连接器
这种光纤连接器。其外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，。其中插针的端面多采用PC或APC型研磨方式;紧固方式是采用插拔销闩式，不需旋转。此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。
ST和SC接口是光纤连接器的两种类型，对于10Base-F连接来说，连接器通常是ST类型的，对于100Base-FX来说，连接器大部分情况下为SC类型的。ST 连接器的芯外露，SC连接器的芯在接头里面。
(3) 双锥型连接器(Biconic Connector)
这类光纤连接器中最有代表性的产品由美国贝尔实验室开发研制，它由两个经精密模压成形的端头呈截头圆锥形的圆筒插头和一个内部装有双锥形塑料套筒的耦合组件组成。
(4) DIN47256型光纤连接器
这是一种由德国开发的连接器。这种连接器采用的插针和耦合套筒的结构尺寸与FC型相同，端面处理采用PC研磨方式。与FC型连接器相比，其结构要复杂一些，内部金属结构中有控制压力的弹簧，可以避免因插接压力过大而损伤端面。另外，这种连接器的机械精度较高，因而介入损耗值较小。
(5) MT-RJ型连接器
MT-RJ起步于NTT开发的MT连接器，带有与RJ-45型LAN电连接器相同的闩锁机构，通过安装于小型套管两侧的导向销对准光纤，为便于与光收发信机
相连，连接器端面光纤为双芯(间隔0.75mm)排列设计，是主要用于数据传输的下一代高密度光纤连接器。
(6) LC型连接器
LC型连接器是著名Bell(贝尔)研究所研究开发出来的，采用操作方便的模块化插孔(RJ)闩锁机理制成。其所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半，为1.25mm。这样可以提高光纤配线架中光纤连接器的密度。目前，在单模SFF方面，LC类型的连接器实际已经占据了主导地位，在多模方面的应用也增长迅速。
(7) MU型连接器
MU(Miniature unit Coupling)连接器是以目前使用最多的SC型连接器为基础，由NTT研制开发出来的世界上最小的单芯光纤连接器，。该连接器采用1.25mm 直径的套管和自保持机构，其优势在于能实现高密度安装。利用MU的l.25mm
直径的套管，NTT已经开发了MU连接器系列。它们有用于光缆连接的插座型连接器(MU-A系列);具有自保持机构的底板连接器(MU-B系列)以及用于连接LD/PD模块与插头的简化插座(MU-SR系列)等。随着光纤网络向更大带宽更大容量方向的迅速发展和DWDM技术的广泛应用，对MU型连接器的需求也将迅速增长。
目前比较常用的光纤跳线有SC、FC、LC光纤跳线

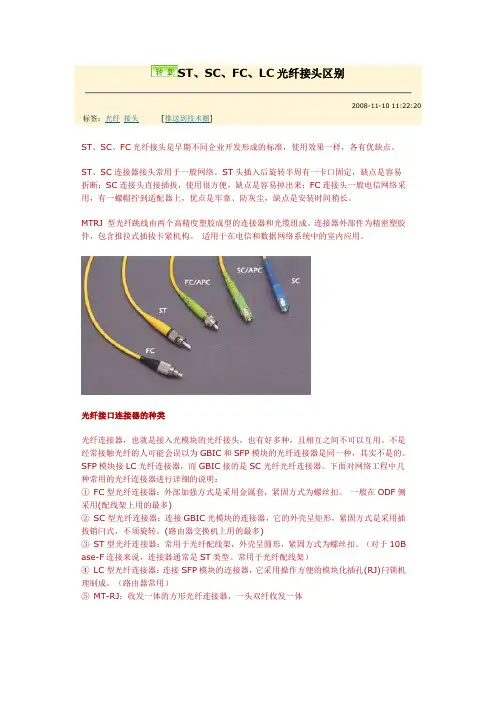

ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。 ST、SC连接器接头常用于一般网络。ST头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头直接插拔，使用很方便，缺点是容易掉出来;FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。 MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。适用于在电信和数据网络系统中的室内应用。 光纤接口连接器的种类 光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。下面对网络工程中几种常用的光纤连接器进行详细的说明：
① FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。一般在ODF侧采用(配线架上用的最多) ② SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。(路由器交换机上用的最多) ③ ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。(对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架) ④ LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。(路由器常用) ⑤ MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体 常见的几种光纤线 光纤接口大全
各种光纤接口类型介绍 光纤接头 FC 圆型带螺纹(配线架上用的最多) ST 卡接式圆型 SC 卡接式方型(路由器交换机上用的最多) PC 微球面研磨抛光 APC 呈8度角并做微球面研磨抛光 MT-RJ 方型,一头双纤收发一体( 华为8850上有用) 光纤模块:一般都支持热插拔, GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型 使用的光纤: 单模: L ,波长1310 单模长距LH 波长1310,1550 多模:SM 波长850 SX/LH表示可以使用单模或多模光纤
前言： 光纤传输连接需要哪些跳线？比较熟知的跳线有哪些呢？ 正文： 比较常见的光纤连接器，目前比较常见的光纤连接器：(1)FC型光纤连接器(2)SC 型光纤连接器(3) 双锥型连接器(4) DIN47256型光纤连接器(5) MT-RJ型连接器(7) MU型连接器. 以下是目前比较常见的光纤连接器的详细描述： (1)FC型光纤连接器 这种连接器最早是由**NTT研制。FC是Ferrule Connector的缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。最早，FC类型的连接器，采用的陶瓷插针的对接端媸瞧矫娼哟シ绞剑‘C)。此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。后来，对该类型连接器做了改进，采用对接端面呈球面的插针(PC)，而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。
(2)SC型光纤连接器 这种光纤连接器。其外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，。其中插针的端面多采用PC或APC型研磨方式;紧固方式是采用插拔销闩式，不需旋转。此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。 ST和SC接口是光纤连接器的两种类型，对于10Base-F连接来说，连接器通常是ST类型的，对于100Base-FX来说，连接器大部分情况下为SC类型的。ST 连接器的芯外露，SC连接器的芯在接头里面。
(3) 双锥型连接器(Biconic Connector) 这类光纤连接器中最有代表性的产品由美国贝尔实验室开发研制，它由两个经精密模压成形的端头呈截头圆锥形的圆筒插头和一个内部装有双锥形塑料套筒的耦合组件组成。 (4) DIN47256型光纤连接器 这是一种由德国开发的连接器。这种连接器采用的插针和耦合套筒的结构尺寸与FC型相同，端面处理采用PC研磨方式。与FC型连接器相比，其结构要复杂一些，内部金属结构中有控制压力的弹簧，可以避免因插接压力过大而损伤端面。另外，这种连接器的机械精度较高，因而介入损耗值较小。 (5) MT-RJ型连接器 MT-RJ起步于NTT开发的MT连接器，带有与RJ-45型LAN电连接器相同的闩锁机构，通过安装于小型套管两侧的导向销对准光纤，为便于与光收发信机
常用免费外文全文数据库 1.SpringerLINK数据库 德国施普林格(Springer-Verlag)是世界上著名的科技出版集团, 通过SpringerLink系统提供其学术期刊及电子图书的在线服务。2002年7月开始，Springer公司和EBSCO/Metapress 公司在国内开通了SpringerLink服务。 访问方式：镜像服务器(本校读者无需登录)、国外站点（用户需登录出国并自付国际网络通信费）。 访问权限：校园网IP地址范围。 访问全文：(PDF格式)需要使用Acrobat Reader软件，如需安装，可由此下载Acrobat Reader。 2.EBSCOhost数据库 EBSCO公司通过国际专线提供检索服务，校园网的用户检索、下载无需支付国际网络通信费。采用IP控制访问权限，不需要帐号和口令。 3.WorldSciNet数据库 WorldSciNet为新加坡世界科学出版社(World Scientific Publishing Co.)电子期刊发行网站，该出版社委托EBSCO / MetaPress 公司在清华大学图书馆建立了世界科学出版社全文电子期刊镜像站. 4.Ptics Express Optics Express由美国光学学会创办，刊登光学技术领域方面的报告和新进展。提供1997年创刊以来的全部文献，以平均49天一期的速度出版，并支持彩色图像和多媒体文件。 网站地址：https://www.doczj.com/doc/1b9390535.html,/ 创建者：Optical Society 0f America 5.New Journal 0f Physics New Journal 0fPhysics由英国皇家物理学会和德国物理学会出版，提供1998年创刊以来的全部文献。所有用户可免费获取电子版文章。 网站地址：https://www.doczj.com/doc/1b9390535.html, 创建者：Institute of Physics & German Physical Society 6.The Journal of Machine Learning Research The Journal of Machine Learning Research由麻省理工学院出版，是机械研究领域的优质学术性论文的平台，用户可下载2000年创刊以来的全部文章。 网站地址：https://www.doczj.com/doc/1b9390535.html,/ 创建者：MIT Press 7.Journal of Insect Science Journal of Insect Science由亚利桑那大学图书馆创办。它收集整理网上发布的有关昆虫生物学和节枝动物生态学的论文。可下载从2001年创刊至今的全部文献。 网站地址：https://www.doczj.com/doc/1b9390535.html,/ 创建者：Library of the University of Arizona 8.Geometry & Topology GTP：Geometry＆Topology Publication是英国沃里克大学的数学系建立的，GT是国际化的数学类在线期刊，内容涉及几何学、拓扑学及其应用等领域。提供如下三种期刊的所有文献：Geometry＆Topology(1997年创刊至今)，Geometry＆Topology Monographs(1998年
多模光纤跳线怎样连接才正确？如何选择多模光纤跳线的类型呢?今天我们就来探讨一下这两个问题。 什么是多模光纤跳线？ 多模光纤跳线是用作从设备到光纤布线链路的跳接线，有较厚的保护层，一般用于连接光端机和终端盒。多模光纤的主要类型有62.5/125um（OM1）、50/125um（OM2）、10G OM350/125、10G OM450/125。其中62.5和50代表光纤纤芯的直径，125代表玻璃包层的直径。多模跳线 的线体上通常印有“MM"或"OM3"、"50/125"、"62.5/125"的字样。 光纤跳线小知识 光纤跳线是把光纤两端面对接起来，使发射光纤输出的光能量能最大限度耦合到接收光纤中去，并减小光纤跳线介入光链路中对系统所造成的影响。 注意：因为单模光纤跳线和多模光纤跳线的纤芯标准不同，分别为9/125和50/125、62.5/125，传输的波长也不一样，所以单模光纤跳线和多模光纤跳线是不能够相互连接在一起使用的。多模光纤跳线怎样连接? 我们知道多模光纤跳线一般使用在网络（局域网）和传输距离短的情况下。与光端机连接，光端机可以把光信号转为我们平时用的电信号。多模光纤跳线是连接两端设备的，通常情况下接光纤盒的就是ST 头，交换机光纤模块是LC 头，光纤收发器是SC 头，光端机和ODF 配线架就FC 头。多模光纤跳线连接教程解析
如何选择多模光纤跳线的类型？ 多模光纤跳线把两个光纤设备连接起来，有很多型号，比如ST-ST，ST-LC，LC-LC，ST-SC等等，选什么型号的要看你的光纤设备接口是ST还是LC或者是SC的。注意跳线也分单模和多模。 ①FC型光纤跳线：外部加强方式是采用金属套，紧固方式采用螺丝扣。一般在ODF配线架上采用。 ②SC型光纤跳线：连接GBIC光模块，外壳呈矩形，紧固方式是采用插拔销式，不须旋转。(路由器交换机上用的最多)。 ③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。(连接器通常是ST 型。常用于光纤配线架) ④LC型光纤跳线：连接SFP模块，它采用操作方便的模块化插孔(RJ)锁机理技术。(路由器常用) ⑤MT-RJ型光纤跳线：收发一体的方形光纤连接器，ST连接头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头可直接插拔，使用很方便，缺点是容易掉出来;FC连接头一般用于电信网络，可将螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。MT-RJ型光纤跳线是由两个高精度塑胶成型的连接器和光缆组成。连接器外部为精密塑胶件，包含推拉式插拔卡紧机构。适用于在电信和数据网络系统中的室内应用。 以上多模光纤跳线的连接方法希望对大家有用，飞速光纤供应各种类型的光纤跳线，种类齐全。了解更多产品信息，欢迎访问飞速光纤官网。

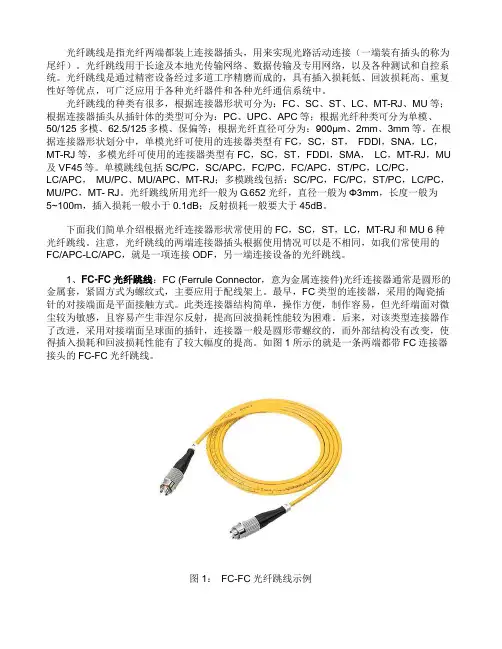

光纤跳线是指光纤两端都装上连接器插头，用来实现光路活动连接（一端装有插头的称为尾纤）。光纤跳线用于长途及本地光传输网络、数据传输及专用网络，以及各种测试和自控系统。光纤跳线是通过精密设备经过多道工序精磨而成的，具有插入损耗低、回波损耗高、重复性好等优点，可广泛应用于各种光纤器件和各种光纤通信系统中。 光纤跳线的种类有很多，根据连接器形状可分为：FC、SC、ST、LC、MT-RJ、MU等；根据连接器插头从插针体的类型可分为：PC、UPC、APC等；根据光纤种类可分为单模、50/125多模、62.5/125多模、保偏等；根据光纤直径可分为：900μm、2mm、3mm等。在根据连接器形状划分中，单模光纤可使用的连接器类型有FC，SC，ST，FDDI，SNA，LC，MT-RJ等，多模光纤可使用的连接器类型有FC，SC，ST，FDDI，SMA，LC，MT-RJ，MU 及VF45等。单模跳线包括SC/PC，SC/APC，FC/PC，FC/APC，ST/PC，LC/PC， LC/APC，MU/PC、MU/APC、MT-RJ；多模跳线包括：SC/PC，FC/PC，ST/PC，LC/PC，MU/PC，MT- RJ。光纤跳线所用光纤一般为G.652光纤，直径一般为Φ3mm，长度一般为 5~100m，插入损耗一般小于0.1dB；反射损耗一般要大于45dB。 下面我们简单介绍根据光纤连接器形状常使用的FC，SC，ST，LC，MT-RJ和MU 6种光纤跳线。注意，光纤跳线的两端连接器插头根据使用情况可以是不相同，如我们常使用的FC/APC-LC/APC，就是一项连接ODF，另一端连接设备的光纤跳线。 1、FC-FC光纤跳线：FC (Ferrule Connector，意为金属连接件)光纤连接器通常是圆形的金属套，紧固方式为螺纹式，主要应用于配线架上。最早，FC类型的连接器，采用的陶瓷插针的对接端面是平面接触方式。此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。后来，对该类型连接器作了改进，采用对接端面呈球面的插针，连接器一般是圆形带螺纹的，而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。如图1所示的就是一条两端都带FC连接器接头的FC-FC光纤跳线。 图1：FC-FC光纤跳线示例
光纤跳线的接头分类种类和使用注意 光纤跳线的四种接头 光纤跳线（又称光纤连接器）是指光缆两端都装上连接器插头，用来实现光路活动连接；一端装有插头则称为尾纤。 光纤接头 FC圆型带螺纹(配线架上用的最多) ST卡接式圆型 SC卡接式方型(路由器交换机上用的最多) PC微球面研磨抛光 APC呈8度角并做微球面研磨抛光 MT-RJ 方型,一头双纤收发一体( 华为8850上有用) 在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下 “/”前面部分表示尾纤的连接器型号 “SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。传输设备侧光接口一般用SC接头 “LC”接头与SC接头形状相似，较SC接头小一些。 “FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。 光纤跳线主要分为两类单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。 多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。 光纤跳线使用注意光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。R>一般的情况下，短波光模块使用多模光纤（橙色的光纤），长波光模块使用单模光纤（黄色光纤），以保证数据传输的准确性。光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。 光纤跳线的种类在局域网中，由于用到的是多模的光纤，它是一条发送，一条接收，所以是成双成对的跳线。而且通常接光纤终端盒或光纤配线架的提供的会是FC型（螺口）或ST型（卡口）的光纤接口。所以跳线的一端是FC或ST型，另一端可能是接光纤收发器或GBIC光纤模块的SC型（方口）、接SFP光纤模块的LC型、接MT-RJ光纤接口交换机的MT-RJ型。

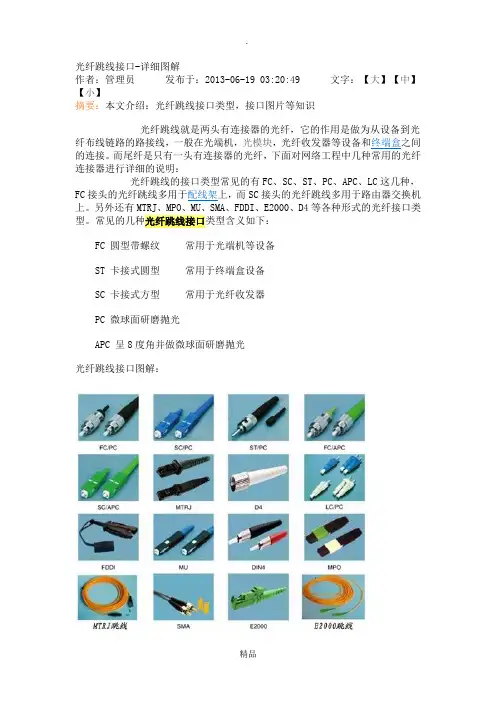

光纤跳线接口-详细图解 作者：管理员发布于：2013-06-19 03:20:49 文字：【大】【中】【小】 摘要：本文介绍：光纤跳线接口类型，接口图片等知识 光纤跳线就是两头有连接器的光纤，它的作用是做为从设备到光纤布线链路的路接线，一般在光端机，光模块，光纤收发器等设备和终端盒之间的连接。而尾纤是只有一头有连接器的光纤，下面对网络工程中几种常用的光纤连接器进行详细的说明： 光纤跳线的接口类型常见的有FC、SC、ST、PC、APC、LC这几种，FC接头的光纤跳线多用于配线架上，而SC接头的光纤跳线多用于路由器交换机上。另外还有MTRJ、MPO、MU、SMA、FDDI、E2000、D4等各种形式的光纤接口类型。常见的几种光纤跳线接口类型含义如下： FC 圆型带螺纹常用于光端机等设备 ST 卡接式圆型常用于终端盒设备 SC 卡接式方型常用于光纤收发器 PC 微球面研磨抛光 APC 呈8度角并做微球面研磨抛光 光纤跳线接口图解：
