现浇支架
计
算
书
绍兴市正源建设工程有限公司
二○一四年三月
现浇支架检算资料
一、设计依据
1.《建筑结构荷载规范》（GB50009-2001）
2.《建筑桩基技术规范》（JGJ94-2008）
3.《钢结构设计规范》（GB 50017-2003）
4.《混凝土结构设计规范》(GB 50010-2010)
5.《建筑抗震设计规范》(GB 50011-2010)
6.施工支架设计图纸
二、荷载参数
将箱梁分几个区块进行独立验算，箱梁断面总混凝土方量14.52平方米，分成7个独立的大区块进行分析计算，桥两边翼缘板小面积不考虑计算。具体分块如下：
已知：
1.施工荷载取：
2.5 KN/m2；
2.振捣荷载取：2.0 KN/m2；
3.恒载分项系数：1.2；
4.活载分项系数：1.4；
5.倾倒混凝土时产生的冲击荷载：2.0 KN/m2；
6.荷载规范将风荷载基本值的重现期由原来30年一遇改为50
年一遇且不得小于0.3kN/m2
三、施工支架总体布置
1、支架具体结构
一、中间跨支架结构：箱梁尺寸15.25米*30米。箱梁下现浇支架桥墩边上考虑基础采用直径609*壁厚16钢支撑做基础，中间支撑采用直径1米的灌注桩做基础。钢支撑间距为2.5米，相互钢支撑之间用16槽钢做剪刀撑，上部放置45b双拼工字钢做盖梁。盖梁上放置40B工字钢间距40cm一道做主梁，主梁直接铺枕木。支架具体布置见设计图纸。
四、箱梁下部贝雷梁支架跨径11米结构计算
根据上面分析可知，箱梁主要被分为了4.42吨、5.46吨、6吨共计三种不同的区域进行受力分析
（一）、4.42吨处支架计算
1、贝雷弯矩、剪力、绕度的验算
根据方案对支架最大跨径11米，宽1米处进行内力分析。
(1)、每米恒载
45B工字钢荷载： 0.875×6×1.2=6.3KN/m
式中1.15为连接件扩大系数，下面的同样。
箱梁荷载： 44.2*1.2*1.05=55.7KN/m
砼超重系数：1.05；
施工荷载： 2.5×1×1.4=3.5KN/m
振捣荷载取：2.0×1×1.4=2.8KN/m。
倾倒混凝土时产生的冲击荷载：2.0×1×1.4=2.8KN/m 风荷载：0.3×1×1.4=0.42KN/m
Q合=6.3+57.7+3.5+2.8+2.8+0.42=74.42KN/m
M恒=1/8qL^2=0.125×74.42×11^2
=1126KN.m
注： q------每米所有载荷重量（KN/m）
L------现浇梁支撑跨径（m）
Q恒=q×11/2/6 =74.42×11/2/6=68KN<[σ]=170Mpa （考虑多跨连续梁中间支点受力）
注：q------荷载总重（KN）
剪力验算；
45B工字钢 W=1500cm3
σ=Mmax/W=1126/1.5/6=125Mpa<[σ]=170Mpa
所以跨中基础采用6根45B工字钢是满足要求的。
（二）、5.46吨处支架计算
1、贝雷弯矩、剪力、绕度的验算
根据方案对支架跨径13米，宽2.63米处进行内力分析。根据荷载分布和实际情况，按简支梁控制计算。
(1)、每米恒载
45B工字钢荷载： 0.875×8×1.2=8.4KN/m
式中1.15为连接件扩大系数，下面的同样。
箱梁荷载： 54.6*1.2*1.05=68.8KN/m
砼超重系数：1.05；
施工荷载： 2.5×2.63×1.4=9.21KN/m
振捣荷载取：2.0×2.63×1.4=7.36KN/m。
倾倒混凝土时产生的冲击荷载：2.0×2.63×1.4=7.36KN/m Q合=8.4+68.8+9.21+7.36+7.36=101.13KN/m
M恒=1/8qL^2=0.125×101.13×11^2
=1530KN.m
注： q------每米所有载荷重量（KN/m）
L------现浇梁支撑跨径（m）
Q恒=q×11/2/8 =70KN
（考虑多跨连续梁中间支点受力）
注：q------荷载总重（KN）
剪力验算；
45B工字钢 W=1500cm3
σ=Mmax/W=1530/1.5/8=128Mpa<[σ]=170Mpa
所以跨中基础采用8根45B工字钢是满足要求的。
（三）、6吨处支架计算
1、贝雷弯矩、剪力、绕度的验算
根据方案对支架跨径11米，宽2.89米处进行内力分析。根据荷载分布和实际情况，按简支梁控制计算。
(1)、每米恒载
45B工字钢荷载： 0.875×8×1.2=8.4KN/m
式中1.15为连接件扩大系数，下面的同样。
箱梁荷载： 60*1.2*1.05=75.6KN/m
砼超重系数：1.05；
施工荷载： 2.5×2.89×1.4=10.1KN/m
振捣荷载取：2.0×2.89×1.4=8.1KN/m。
倾倒混凝土时产生的冲击荷载：2.0×2.89×1.4=8.1KN/m Q合=8.4+75.6+10.1+8.1+8.1=109.8KN/m
M恒=1/8qL^2=0.125×109.8×11^2
=1661KN.m
注： q------每米所有载荷重量（KN/m）
L------现浇梁支撑跨径（m）
Q恒=q×11/2/8 =109.8×11/2/8=75.5KN
（考虑多跨连续梁中间支点受力）
注：q------荷载总重（KN）
弯矩产生的剪力验算；
45B工字钢 W=1500cm3
σ=Mmax/W=1661/1.5/8=138Mpa<[σ]=170Mpa
所以跨中基础采用8根40B工字钢是满足要求的。
四、箱梁下部贝雷梁支架跨径7.5米结构计算
根据上面分析可知，箱梁主要被分为了4.42吨、5.46吨、6吨共计三种不同的区域进行受力分析
（一）、4.42吨处支架计算
1、贝雷弯矩、剪力、绕度的验算
根据方案对支架最大跨径7.5米，宽1米处进行内力分析。
根据荷载分布和实际情况，按简支梁控制计算。
(1)、每米恒载
式中1.15为连接件扩大系数，下面的同样。
箱梁荷载： 44.2*1.2*1.05=55.7KN/m
砼超重系数：1.05；
施工荷载： 2.5×1×1.4=3.5KN/m
振捣荷载取：2.0×1×1.4=2.8KN/m。
倾倒混凝土时产生的冲击荷载：2.0×1×1.4=2.8KN/m
风荷载：0.3×1×1.4=0.42KN/m
Q合=3.15+57.7+3.5+2.8+2.8+0.42=70.3KN/m
M恒=1/8qL^2=0.125×70.3×7.5^2
=494.3KN.m
注： q------每米所有载荷重量（KN/m）
L------现浇梁支撑跨径（m）
Q恒=q×7.5/2/3 =70.3×7.5/2/3=87.9KN<[σ]=170Mpa （考虑多跨连续梁中间支点受力）
注：q------荷载总重（KN）
剪力验算；
45B工字钢 W=1500cm3
σ=Mmax/W=494/1.5/3=110Mpa<[σ]=170Mpa
所以跨中基础采用3根45B工字钢是满足要求的。
（二）、5.46吨处支架计算
1、贝雷弯矩、剪力、绕度的验算
根据方案对支架跨径7.5米，宽2.63米处进行内力分析。根据荷载分布和实际情况，按简支梁控制计算。
45B工字钢荷载： 0.875×4×1.2=4.2KN/m
式中1.15为连接件扩大系数，下面的同样。
箱梁荷载： 54.6*1.2*1.05=68.8KN/m
砼超重系数：1.05；
施工荷载： 2.5×2.63×1.4=9.21KN/m
振捣荷载取：2.0×2.63×1.4=7.36KN/m。
倾倒混凝土时产生的冲击荷载：2.0×2.63×1.4=7.36KN/m Q合=4.2+68.8+9.21+7.36+7.36=97.13KN/m
M恒=1/8qL^2=0.125×97.13×7.5^2
=683KN.m
注： q------每米所有载荷重量（KN/m）
L------现浇梁支撑跨径（m）
Q恒=q×7.5/2/4 =91KN
（考虑多跨连续梁中间支点受力）
注：q------荷载总重（KN）
剪力验算；
45B工字钢 W=1500cm3
σ=Mmax/W=683/1.5/4=114Mpa<[σ]=170Mpa
所以跨中基础采用4根45B工字钢是满足要求的。
（三）、6吨处支架计算
1、贝雷弯矩、剪力、绕度的验算
根据方案对支架跨径13米，宽2.89米处进行内力分析。根据荷载分布和实际情况，按简支梁控制计算。
(1)、每米恒载
45B工字钢荷载： 0.875×4×1.2=4.2KN/m
式中1.15为连接件扩大系数，下面的同样。
箱梁荷载： 60*1.2*1.05=75.6KN/m
砼超重系数：1.05；
施工荷载： 2.5×2.89×1.4=10.1KN/m
振捣荷载取：2.0×2.89×1.4=8.1KN/m。
倾倒混凝土时产生的冲击荷载：2.0×2.89×1.4=8.1KN/m Q合=4.2+75.6+10.1+8.1+8.1=105.6KN/m
M恒=1/8qL^2=0.125×105.6×7.5^2
=742.5KN.m
注： q------每米所有载荷重量（KN/m）
L------现浇梁支撑跨径（m）
Q恒=q×7.5/2/4 =105.6×7.5/2/4=99KN
（考虑多跨连续梁中间支点受力）
注：q------荷载总重（KN）
弯矩产生的剪力验算；
45B工字钢 W=1500cm3
σ=Mmax/W=742.5/1.5/4=124Mpa<[σ]=170Mpa
所以跨中基础采用4根45B工字钢是满足要求的。
五、横梁受力分析
一、跨中双拼588*300H型钢盖梁内力分析
桥墩之间净跨为28.5米，跨中盖梁承受上部现浇梁左右各一半的总重，共(7.5+11)/2米的重量。假设上部荷载均匀作用在盖梁上，则盖梁的受力分析如下：
(1)、每米恒载
45B工字钢荷载： 0.875×(53×1.2×5.5+29×1.2×3.75)=420.3KN 箱梁荷载： 145.2*2.6*1.2*1.05*（5.5+3.75）=4400KN
砼超重系数：1.05；
施工荷载： 2.5×12×1.4×9.25=388.5KN/m
振捣荷载取：2.0×12×1.4×9.25=311KN/m。
倾倒混凝土时产生的冲击荷载：2.0×12×1.4×9.25=311KN/m
均布荷载Q为；
Q=(420.3+4400+388.5+311+311)/12=460KN/m
M合=QL2/8=460*3.4*3.4/8=665
588*300H型钢 W=3838cm3
σ=Mmax/W=664/3.838/2=87Mpa<[σ]=170Mpa
所以跨中基础采用双拼588*300H型钢是满足要求的。
二、箱梁端部双拼45B工字钢盖梁内力分析，根据贝雷梁计算书里方法分析在相同2.5米的跨径下，贝雷梁计算书里盖梁承受上部箱梁7米的荷载能满足要求，此方案中盖梁只承受上部箱梁7.5/2米的荷载，故能满足要求。
同理钢支撑受力也能满足要求。

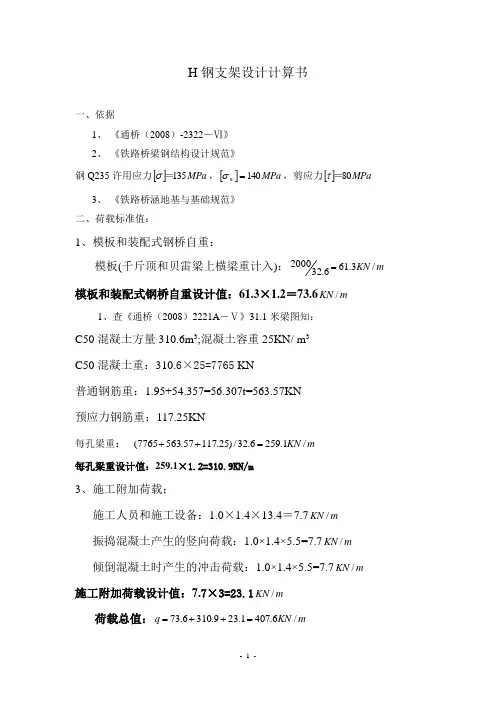

H 钢支架设计计算书 一、依据 1、 《通桥（2008）-2322－Ⅵ》 2、 《铁路桥梁钢结构设计规范》 钢Q235许用应力[]MPa 135＝σ，[]MPa w 140=σ，剪应力[]MPa 80＝τ 3、 《铁路桥涵地基与基础规范》 二、荷载标准值： 1、模板和装配式钢桥自重： 模板(千斤顶和贝雷梁上横梁重计入)：m KN /3.616.322000= 模板和装配式钢桥自重设计值：61.3×1.2＝73.6/KN m 1、查《通桥（2008）2221A －Ⅴ》31.1米梁图知： C50混凝土方量310.6m 3;混凝土容重25KN/ m 3 C50混凝土重：310.6×25=7765 KN 普通钢筋重：1.95+54.357=56.307t=563.57KN 预应力钢筋重：117.25KN 每孔梁重： m KN /1.2596.32/)25.11757.5637765(=++ 每孔梁重设计值：259.1×1.2=310.9KN/m 3、施工附加荷载： 施工人员和施工设备：1.0×1.4×13.4＝7.7/KN m 振捣混凝土产生的竖向荷载：1.0×1.4×5.5=7.7/KN m 倾倒混凝土时产生的冲击荷载：1.0×1.4×5.5=7.7/KN m 施工附加荷载设计值：7.7×3=23.1/KN m 荷载总值：m KN q /6.4071.239.3106.73=++=
四、箱梁计算荷载模型划分 1、各部分面积计算： 1/2箱梁截面划分为第Ⅰ部分；第Ⅱ部分；第Ⅲ部分各部分面积如下： AⅠ=2.16m2 AⅡ=0.77 m2 AⅢ=1.12 m2 全截面总面积为：A总=8.76 m2 2、各部分沿梁长方向均部荷载计算： qⅠ=(2.16/8.76)×310.9=76.7KN/m qⅡ=(1.12/8.76)×310.9=39.7 KN/m qⅢ=(1.07/8.76)×310.9=38KN/m 二、纵梁检算
现浇支架 计 算 书 绍兴市正源建设工程有限公司 二○一四年三月
现浇支架检算资料 一、设计依据 1.《建筑结构荷载规范》（GB50009-2001） 2.《建筑桩基技术规范》（JGJ94-2008） 3.《钢结构设计规范》（GB 50017-2003） 4.《混凝土结构设计规范》(GB 50010-2010) 5.《建筑抗震设计规范》(GB 50011-2010) 6.施工支架设计图纸 二、荷载参数 将箱梁分几个区块进行独立验算，箱梁断面总混凝土方量14.52平方米，分成7个独立的大区块进行分析计算，桥两边翼缘板小面积不考虑计算。具体分块如下：
已知： 1.施工荷载取： 2.5 KN/m2； 2.振捣荷载取：2.0 KN/m2； 3.恒载分项系数：1.2； 4.活载分项系数：1.4； 5.倾倒混凝土时产生的冲击荷载：2.0 KN/m2； 6.荷载规范将风荷载基本值的重现期由原来30年一遇改为50 年一遇且不得小于0.3kN/m2 三、施工支架总体布置 1、支架具体结构 一、中间跨支架结构：箱梁尺寸15.25米*30米。箱梁下现浇支架桥墩边上考虑基础采用直径609*壁厚16钢支撑做基础，中间支撑采用直径1米的灌注桩做基础。钢支撑间距为2.5米，相互钢支撑之间用16槽钢做剪刀撑，上部放置45b双拼工字钢做盖梁。盖梁上放置40B工字钢间距40cm一道做主梁，主梁直接铺枕木。支架具体布置见设计图纸。
四、箱梁下部贝雷梁支架跨径11米结构计算 根据上面分析可知，箱梁主要被分为了4.42吨、5.46吨、6吨共计三种不同的区域进行受力分析 （一）、4.42吨处支架计算 1、贝雷弯矩、剪力、绕度的验算 根据方案对支架最大跨径11米，宽1米处进行内力分析。
工字钢的受力计算 其他回答共1条 2008-5-14 17:56 我是个很憨的人|四级 依据规范: GB50017-2003《钢结构设计规范》、GB50011-2001《建筑抗震设计规范》 计算方式: 计算构件承载力设计值 构件参数: 抗震调整系数RE:γ0.75 热轧普通工字钢: I25a 钢材牌号: Q235 钢材强度折减系数: 1.00 腹板厚度: tw = 8.00 mm 毛截面面积: A = 48.51cm2 截面惯性矩: Ix = 5017.00cm4 半截面面积矩: Sx = 230.70cm3 回转半径: ix = 10.17cm iy = 2.40cm 截面模量: Wx = 401.40cm3 Wy = 48.40cm3 截面模量折减系数: 0.95 净截面模量: Wnx = 381.33cm3 Wny = 45.98cm3 受压翼缘自由长度: l1 = 2.00m 截面塑性发展系数: x = 1.05γ y = 1.05γ 二、构件承载力 构件截面的最大厚度为13.00mm, 根据表3.4.1-1, f = 215.00N/mm2, fv = 125.00N/mm2 根据GB/T 700-1988及GB/T 1591-1994, fy =235.00N/mm2 1. 弯曲正应力控制的单向弯矩设计值 x = 1.00 × 215.00 × 381.33 × 103 × 10-6 × 1.05 = 86.09kN?mγMx1 = 1.00× f × Wnx × 2. 只承受与腹板平行的剪力时, 可承受的剪力设计值 Vmax = 1.00× fv × Ix × twSx = 1.00 × 125.00 × 5017.00 × 104× 8.00 230.70 × 103 × 103 = 217.47 kN 3. 整体稳定控制的单向弯矩承载力设计值（绕x-x轴） 简支梁I25a, 钢号Q235, 受压翼缘自由长度l1为2.00m, 跨中无侧向支承, 集中荷载作用在上翼缘 b为2.400?查表B.2, 并插值计算, 得轧制普通工字钢简支梁的b? > b ) = 0.953?b' = min(1.0 , 1.07 －0.282?0.6, 根据(B.1-2)式, 得 整体稳定控制的单向弯矩承载力设计值（绕x-x轴）:

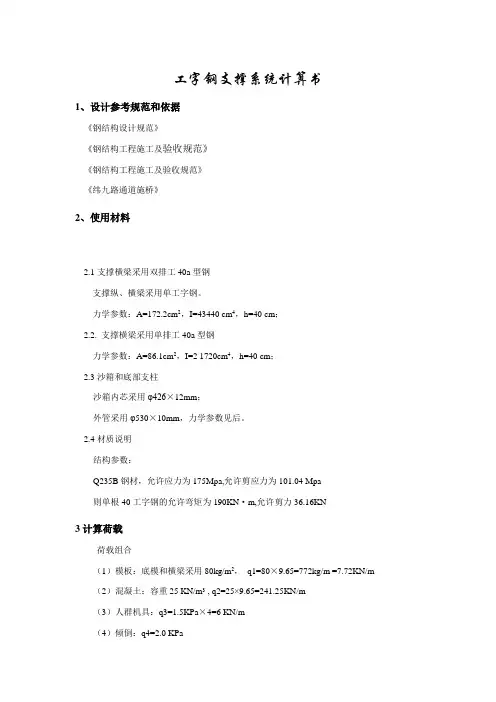

工字钢支撑系统计算书 1、设计参考规范和依据 《钢结构设计规范》 《钢结构工程施工及验收规范》 《钢结构工程施工及验收规范》 《纬九路通道施桥》 2、使用材料 2.1支撑横梁采用双排工40a型钢 支撑纵、横梁采用单工字钢。 力学参数：A=172.2cm2，I=43440 cm4，h=40 cm； 2.2. 支撑横梁采用单排工40a型钢 力学参数：A=86.1cm2，I=2 1720cm4，h=40 cm； 2.3沙箱和底部支柱 沙箱内芯采用φ426×12mm； 外管采用φ530×10mm，力学参数见后。 2.4材质说明 结构参数： Q235B钢材，允许应力为175Mpa,允许剪应力为101.04 Mpa 则单根40工字钢的允许弯矩为190KN·m,允许剪力36.16KN 3计算荷载 荷载组合 （1）模板：底模和横梁采用80kg/m2，q1=80×9.65=772kg/m =7.72KN/m （2）混凝土：容重25 KN/m3 , q2=25×9.65=241.25KN/m （3）人群机具：q3=1.5KPa×4=6 KN/m （4）倾倒：q4=2.0 KPa
