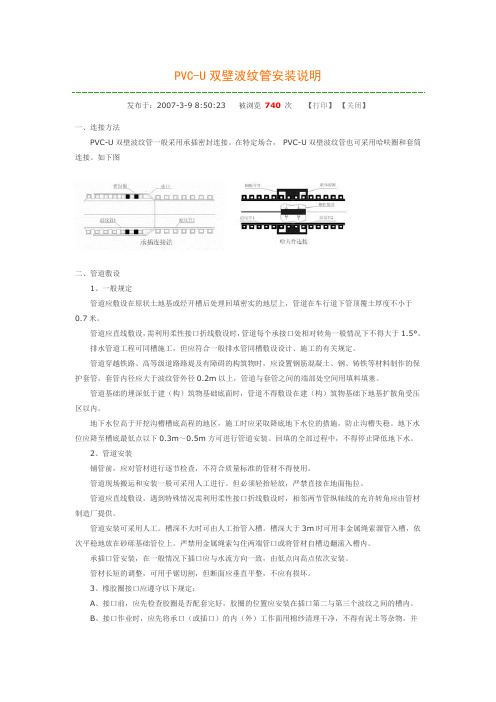

PVC-U双壁波纹管安装说明
发布于：2007-3-9 8:50:23 被浏览740次【打印】【关闭】
一、连接方法
PVC-U双壁波纹管一般采用承插密封连接。在特定场合，PVC-U双壁波纹管也可采用哈呋圈和套筒连接。如下图
二、管道敷设
1、一般规定
管道应敷设在原状土地基或经开槽后处理回填密实的地层上，管道在车行道下管顶覆土厚度不小于0.7米。
管道应直线敷设，需利用柔性接口折线敷设时，管道每个承接口处相对转角一般情况下不得大于1.5°。
排水管道工程可同槽施工，但应符合一般排水管同槽敷设设计、施工的有关规定。
管道穿越铁路、高等级道路路堤及有障碍的构筑物时，应设置钢筋混凝土、钢、铸铁等材料制作的保护套管，套管内径应大于波纹管外径0.2m以上，管道与套管之间的端部处空间用填料填塞。
管道基础的埋深低于建（构）筑物基础底面时，管道不得敷设在建（构）筑物基础下地基扩散角受压区以内。
地下水位高于开挖沟槽槽底高程的地区，施工时应采取降底地下水位的措施，防止沟槽失稳。地下水位应降至槽底最低点以下0.3m～0.5m方可进行管道安装。回填的全部过程中，不得停止降低地下水。
2、管道安装
铺管前，应对管材进行逐节检查，不符合质量标准的管材不得使用。
管道现场搬运和安装一般可采用人工进行。但必须轻抬轻放，严禁直接在地面拖拉。
管道应直线敷设，遇到特殊情况需利用柔性接口折线敷设时，相邻两节管纵轴线的充许转角应由管材制造厂提供。
管道安装可采用人工。槽深不大时可由人工抬管入槽。槽深大于3m时可用非金属绳索溜管入槽，依次平稳地放在砂砾基础管位上。严禁用金属绳索勾住两端管口或将管材自槽边翻滚入槽内。
承插口管安装，在一般情况下插口应与水流方向一致，由低点向高点依次安装。
管材长短的调整，可用手锯切割，但断面应垂直平整，不应有损坏。
3、橡胶圈接口应遵守以下规定：
A、接口前，应先检查胶圈是否配套完好，胶圈的位置应安装在插口第二与第三个波纹之间的槽内。
B、接口作业时，应先将承口（或插口）的内（外）工作面用棉纱清理干净，不得有泥土等杂物，并
在承口内工作面涂润滑剂，然后立即将插口端的中心对准承口的中心轴线就位。插口插入承口时可用人力，也可在管端部设置木档板，用撬棍使安装的管材沿着对准轴线徐徐插入承口内，逐节依次安装。严禁采用施工机械强行推顶管子插入承口。
C、管道必须插至承口根部。
4、回填要求
1、管道安装验收合格后应立即回填，至少应先回填到管顶上一倍管径高度。
2、沟槽回填从管底基础部位开始到管顶以上0.5m范围内，必须用人工回填。严禁用机械推土回填。
3、管顶0.5m以上部位的回填，可采用机械从管道轴线两侧同时回填、夯实或碾压。
4、回填土过程中沟槽内应无积水，不允许带水回填，不得回填积泥、有机物，回填土中不应含有石块、砖头、冻土块及其他杂硬物件。
5、沟槽回填，应从管线、检查井等构筑物两侧同时对称回填，确保管线及构筑物不产生位移，必要时可采取限位措施。
不同部位，回填材料的要求及密实情况要求如右：
5、管道与检查井连接
1、管道与检查井的连接，宜采用柔性接口，也可采用承插管件连接；当要求不高时，也可直接砌进检查井壁中。
2、管道与检查井的衔接，为保证管材或管件与检查井壁结合良好不漏水，可采用中介层作法。在管道与检查井相接部位的外表面预先做好用聚氯乙烯粘接剂、粗砂做成的中阶层，然后用水泥砂浆砌入检查井的井壁内，如右图所示。
3、管道与检查井的衔接亦可采用预制混凝土外套环，加橡胶圈的结构形成。如左图所示。混凝土外套环应在管道安装前预制好，外套环的内径应根据管材的外径尺寸确定。外套环的混凝土强度不低于C15级，壁厚不小于50mm，厚度不小于240mm。先将管道插口部位套上胶圈，并将管材此端插进混凝土外套环，混凝土外套环与井壁间用水泥砂浆砌筑。
6、管道装卸和存放
颐通U-PVC双壁波纹管具有足够的强度，但野蛮装卸仍可能损坏管材，管材不能从高处扔下或在粗糙的表面上拖拉。一般使用温度-5℃～80℃，在低温条件下，装卸要特别小心。
为防止承口变形，堆放管材建议底层用大于5mm厚的木板支撑，每层管材的承口放向应相反，并让承口突出，推放高度一般不得超过2m。不得露天暴晒，室外堆放一般不超过三到六个月。
作者：『未知』来源：『未知
