1、讨论集成运放稳定性与闭环增益的关系，并简述相位补偿的方法。 由于运放电路是一个多极点高增益放大器，且一般都工作在闭环状态，所以在实际应用中有时会出现自激振荡，而使运放电路不能正常工作。 产生自激振荡的条件：A(j ω)F(j ω)=－1 其中幅值条件： A(j ω)F(j ω)=1 相位条件：()()0F 2n φωφωππ +=±± 只有同时满足幅值条件和相位条件，运放才会产生自激振荡，只满足其中条件之一，运放不会产生自激振荡。要使集成运放在闭环下能稳定地工作，就必须破坏产生自激振荡的两个条件或两个条件之一。所以运放电路闭环稳定工作的条件应为 ()()A .F 1ωω≥时，相移φπ<± 相移φπ=±时，()()A .F 1 ωω< 单极点集成运放最大相移为0 90-，所以单极点运放电路在任何反馈深度下都不会产生自激振荡。对于两个极点的集成运放，只有在频率f →∞时，相移才能达到0180-，而此时增益d A 0→，也不会满足自激振荡的振幅条件，所以也不会产生自激振荡，但由于集成运放中分布电容的影响，对于两个极点的运放电路也有可能产生自激振荡。对于三个极点的 运放电路，其最大相移为0 270-，其幅频特性和相频特性曲线如图1所示。 图1 三极点放大器频率特性
假设环路增益是与频率无关的常数，则环路增一为d A F ，取对数后为 d 120lg A 20lg F ?? - ? ?? 其中，d 20lg A 是开环增益频率特性曲线，120lg F ?? ??? 是反馈曲线。 当负反馈系数m F F =时，反馈曲线为M ，当环路增益为0dB 时，开环频率特性曲线与反馈曲线M 相交于m 点。在m 点，环路增益为1，满足自激振荡的幅度条件，m 点对应的频率为如为m f ，相应的相移为0 m 180φ<，不满足自激振荡的相位条件，既当反馈系数m F F =时，满足闭环稳定条件，所以运放电路工作是稳定的。 当增加负反馈深度时，反馈系数s F F =时，这时120lg F ?? ??? 将减小，反馈曲线M 变为曲线S ，曲线S 与开环频率特性曲线相交于s 点，设s 点对应的频率为s f ，如果当s f f =时， 相移0 180φ=，这时就同时满足了自激振荡的两个条件，运放电路在闭环时工作是不稳定的。 当在增加负反馈深度时，反馈系数n F F =时，这时120lg F ?? ??? 将会更小，反馈曲线S 变为N ，在反馈曲线N 上，总可以找到相移0 180φ=时的频率s f ，当s f f =时，这时既满足 自激振荡的幅度条件，又满足自激振荡的相位条件，所以当反馈系数n F F =时，运放电路闭环更不稳定。 由以上分析可知，集成运放反馈越深，既闭环增益越小，越容易产生自激振荡。 相位补偿的作用是用补偿网络来改变集成运放开环的频响特性，以增加负反馈放大器的相位余量。相位补偿的方法有滞后相位补偿、超前相位补偿。滞后相位补偿是通过相位补偿网络使放大器开环增益的附加相移进一步滞后。常用的滞后相位补偿的方法有：简单电容补偿、电阻电容串联补偿、密勒电容补偿等。它们的共同点是压低第一个转折频率，结果使反馈放大器的上限频率受影响，这是用牺牲带宽换取放大器闭环工作的稳定性。超前补偿则是在不压低第一转折频率的前提下，设法引入一个超前相移的零点频率，这样既扩大了 20dB/10oct -的范围，又有效地扩展了反馈放大器的上限频率，也就扩大了反馈放大区的 稳定工作范围。因为补偿后，第二个转折频率推迟出现，所以比未补偿时相位超前，故称为

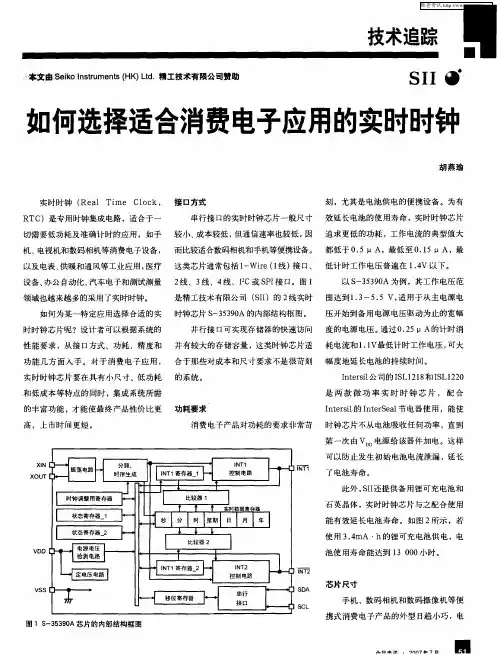

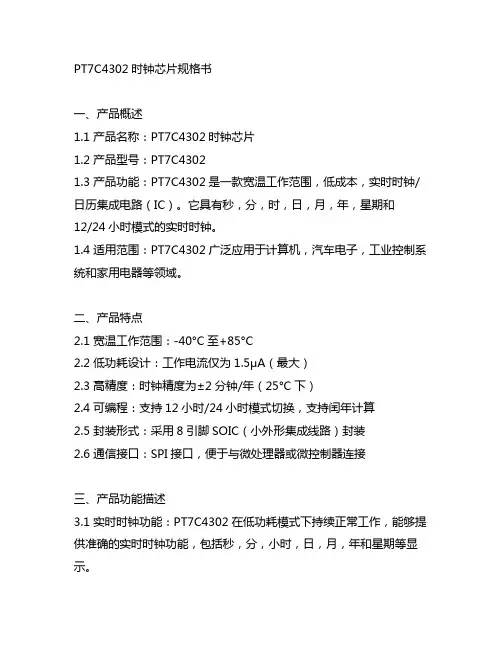

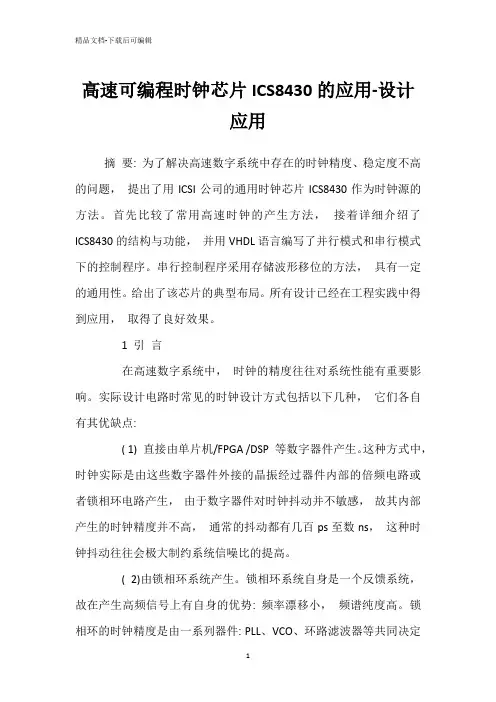

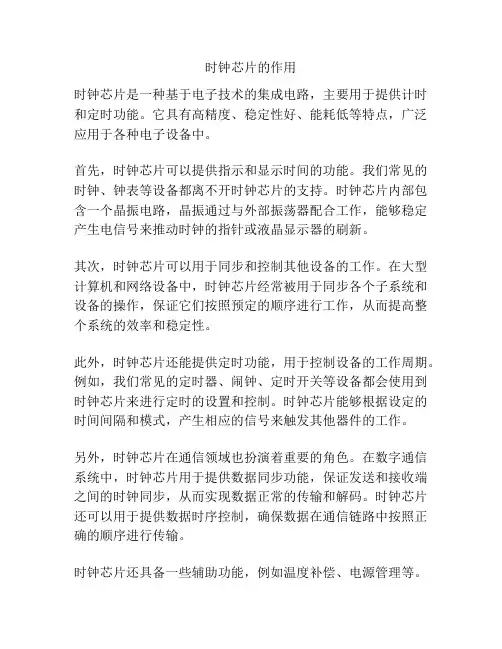

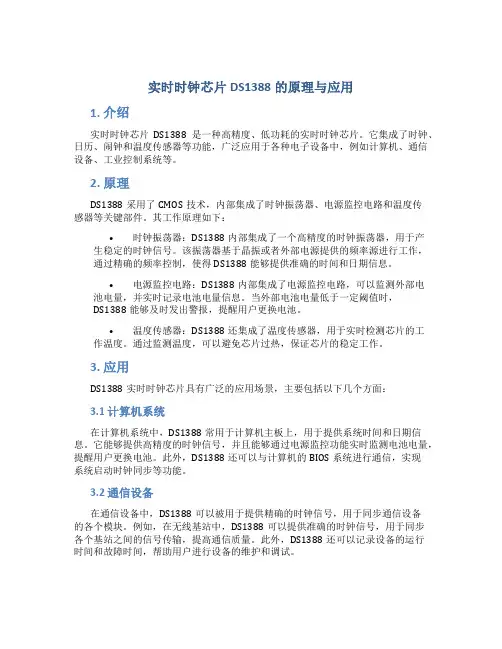

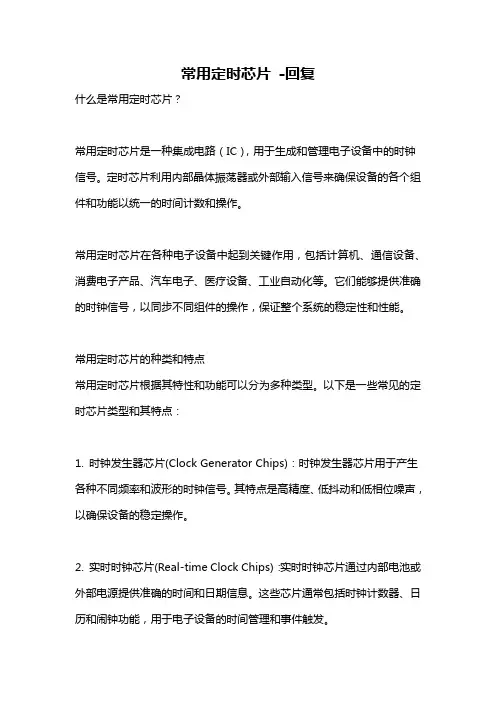

单片机玩到此时，很想玩TFT真彩屏，但如果不玩一玩汉显字符液晶屏，就总觉得少了些什么，说实话，我对时钟制作并不很感兴趣，因为家里走针的、蹦字的计时器、定时器大小有七八个，还不算手机和电脑的时钟，而要想玩汉显屏，则做时钟算是最合适的了，也难怪杜洋老师会在这上下功夫，毕竟没有那家公司会让咱初学者去搞工控或商品。前些时，在网上淘了一只LCD-12864模块，已经点亮并通过了简单的测试，准备做杜洋的时钟，准备技术资料时，在网上找到了一篇关于时钟芯片DS1302的应用文章，觉得不错，转帖于此以资共享。 时钟芯片DS1302可靠起振的方法 作者：不详出处：不详 DS1302是Dallas公司生产的一种实时时钟芯片。它通过串行方式与单片机进行数据传送,能够向单片机提供包括秒、分、时、日、月、年等在内的实时时间信息,并可对月末日期、闰年天数自动进行调整;它还拥有用于主电源和备份电源的双电源引脚,在主电源关闭的情况下,也能保持时钟的连续运行。另外,它还能提供31字节的用于高速数据暂存的RAM。鉴于上述特点,DS1302已在许多单片机系统中得到应用,为系统提供所需的实时时钟信息。 一、 DS1302的主要特性 1. 引脚排列 图1 DS1302引脚排列图（见附图） DS1302的引脚排列如图1所示,各引脚的功能如下： X1,X2——32768Hz晶振引脚端; RST——复位端; I/O——数据输入/输出端; SCLK——串行时钟端; GND——地; VCC2,VCC1——主电源与后备电源引脚端。 2. 主要功能: DS1302时钟芯片内主要包括移位寄存器、控制逻辑电路、振荡器、实时时钟电路以及用于高速暂存的31字节RAM。DS1302与单片机系统的数据传送依靠RST,I/O,SCLK三根端线即可完成。其工作过程可概括为：首先系统RST引脚驱动至高电平,然后在作用于SCLK时钟脉冲的作用下,通过I/O引脚向DS1302输入地址/命令字节,随后再在SCLK时钟脉冲的配合下,从I/O引脚写入或读出相应的数据字节。因此,其与单片机之间的数据传送是十分容易实现的。 二、时钟的产生及存在的问题 (1) 在实际使用中,我们发现DS1302的工作情况不够稳定,主要表现在实时时间的传送有时会出现误差,有时甚至整个芯片停止工作。我们对DS1302的工作电路进行了分析,其与单片机系统的连接如图2所示。从图中可以看出,DS1302的外部电路十分简单,惟一外接的元件是32768Hz 的晶振。通过实验我们发现：当外接晶振电路振荡时,DS1302计时正确;当外接晶振电路停振时,DS1302计时停止。因此,我们认为32768Hz晶振是造成DS1302工作不稳定的主要原因。 图2 DS1302与单片机系统的连接图（见附图） (2) DS1302时钟的产生基于外接的晶体振荡器,振荡器的频率为32768Hz。该晶振通过引脚X1、X2直接连接至DS1302,即DS1302是依靠外部晶振与其内部的电容配合来产生时钟脉冲的。
- - -. 目录 1 、课程设计目的 (2) 2 、课程设计和要求 (2) 2.1、设计内容 (2) 2.2、设计要求 (2) 3 、设计方案 (2) 3.1、设计思路 (2) 3.2、工作原理及硬件框图 (2) 3.3、硬件电路原理图 (8) 3.4、PCB版图设计 (8) 4 、课程设计总结 (9) 5 、参考文献 (11)
一、课程设计目的 （1）掌握电子电路的一般设计方法和设计流程； （2）学习简单电路系统设计，掌握Protel99的使用方法； （3）掌握8051单片机、实时时钟/日历芯片MC146818的应用； （4）学习掌握硬件电路设计的全过程。 二·课程设计内容和要求 2.1、设计内容：设计一个基于单片机实时时钟/日历 2.2、设计要求: （1）学习掌握8051单片机的工作原理及应用； （2）学习掌握实时时钟/日历芯片MC146818的工作原理及应用； （3）设计MC146818与8051的接口电路原理图及PCB版图； （4）整理设计内容，编写设计说明书。 三·设计方案 3.1、设计思路 数字时钟系统的组成： 硬件电路设计主要围绕时钟日历芯片MC146818的使用进行的，主要由8051单片机·MC146818时钟日历芯片·液晶显示屏·键盘组成。 3.2、工作原理及硬件框图 工作原理：
图（1）数字时钟系统框图 （3）电路设计 8051单片机： 单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。 ⒈电源: ⑴ VCC - 芯片电源，接+5V； ⑵ VSS - 接地端；

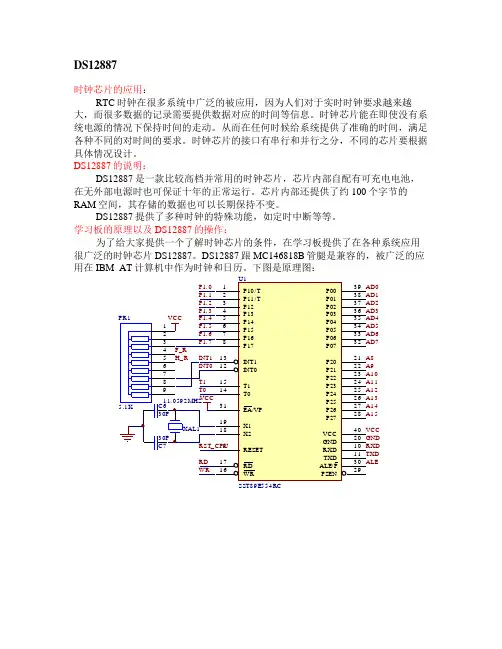

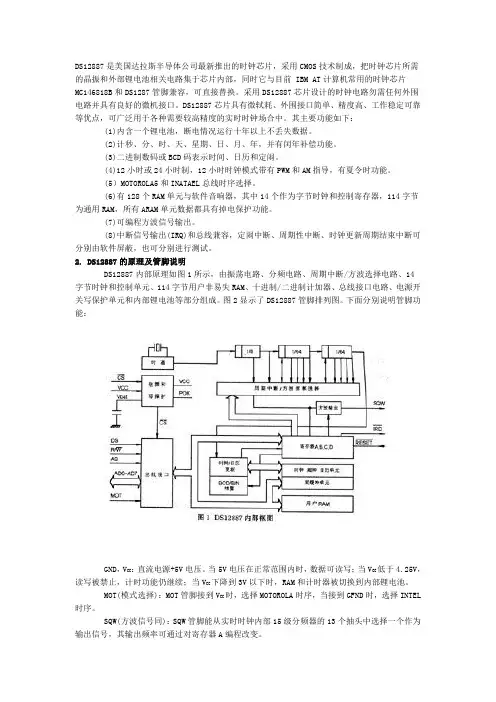

⒉时钟: XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。 ⒊控制线: 控制线共有4根， ⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲 ① ALE功能：用来锁存P0口送出的低8位地址 ② PROG功能：片内有EPROM的芯片，在EPROM编程期间，此引脚输入编程脉冲。 ⑵ PSEN:外ROM读选通信号。 ⑶ RST/VPD:复位/备用电源。 ① RST（Reset）功能：复位信号输入端。 ② VPD功能：在Vcc掉电情况下，接备用电源。 ⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。 ① EA功能：内外ROM选择端。 ②Vpp功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。 ⒋ I/O线 8051共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。P3口还 具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。 (2)时钟日历芯片MC146818: MC146818是MOTOROLA公司生产的CMOS实时时钟/日历芯片，该芯片可
论集成电路发展的挑战与机遇 摘要：集成电路的发展史就是微电子技术生成史，从晶体管到微处理器和光刻技术等,集成电路技术以尺寸缩小、集成度提高为发展路径,必然受到材料、工艺和物理理论等挑战。但集成电路正面临产业调整与市场的双重机遇。 关键词：集成电路；挑战；机遇 目前，以数字化和网络化为特征的信息技术正渗透和改造着各产业和行业,深刻改变着人类生产生活方式以及经济、社会、政治、文化各领域。信息技术根源于集成电路技术的巨大发展，把人类社会在21世纪定格为信息社会。 一、集成电路与摩尔预测 集成电路就是将晶体管等有源元件和电阻、电容等无源元件,按电路”集成”,完成特定电路或功能的系统，集成电路体积不断减小,制造工艺技术日益精细，可一次加工完成。集成电路的学科基础是微电子学，微电子学脱胎于电子学和固体物理学的交叉技术学科,主要研究在半导体材料上构成微型电子电路、子系统及系统。以微电子学发展起来集成电路技术，包括半导体材料及器件物理,集成电路及系统设计原理和技术,芯片加工工艺、功能和特性测试技术等。当下，集成电路技术已成信息社会发展基石,集成电路将信息获取、传递、处理、存储、交换等功能集成于芯片,芯片可低成本大批量生产,且功耗低体积小,迅速成为各产业、国防的技术基础。摩尔于1964年总结集成电路发展历程,对未来集成电路发展趋势
做出预测。即：集成电路单个芯片上集成元件数,一般称为集成电路的集成度,每18个月增加一倍,即集成度每三年翻两番,尺寸缩小2倍,集成电路芯片需求量也以相同速度增加,集成电路性能提高，价格下降。几十年来,集成电路技术居然一直按摩尔定律指数增长规律发展壮大。 二、集成电路高速发展 集成电路技术伴随物理、材料和技术成果而实现各阶段的飞速发展。晶体管之前,电子管和电阻、电容等元件靠焊装构成电路系统。第一台计算机连线和焊接点很多,电路系统体积大,可靠性差。电子装备可靠性和小型化使”集成”成为需求。人们开始将电阻、电容等无源元件和有源元件制做在同一块半导体材料上。1958年9月实现第一个集成电路震荡器演示实验,标志着集成电路诞生，当时该实验在锗晶体管基础上完成。第一块集成电路发明是一个技术创新,对物理学发展产生很大影响。平面技术发明是推动集成电路产业化的关键。包括氧化、扩散、薄膜生长和光刻刻蚀等在内的平面技术，论重要性首推二氧化硅绝缘层的发现。早期晶体管基区宽度不好控制,不易做薄,频率提高受限制。1956年,科学家发现二氧化硅不仅具掩蔽作用,还是高频损耗小、击穿电场强度高的良好绝缘体。直到今天,二氧化硅仍是集成电路主要绝缘层材料。金属-氧化物-半导体场效应晶体管(mos.fet)器件是目前超大规模集成电路基本电路形式。平面工艺的光刻技术是另一关键，光刻是一种精密表面加工技术。1957年首次引入到半导体工艺技术，将光刻技术和二氧化
集成电路的现状与发展趋势 1、国内外技术现状及发展趋势 目前，以集成电路为核心的电子信息产业超过了以汽车、石油、钢铁为代表的传统工业成为第一大产业，成为改造和拉动传统产业迈向数字时代的强大引擎和雄厚基石。1999年全球集成电路的销售额为1250亿美元，而以集成电路为核心的电子信息产业的世界贸易总额约占世界GNP的3%，现代经济发展的数据表明，每l~2元的集成电路产值，带动了10元左右电子工业产值的形成，进而带动了100元GDP的增长。目前，发达国家国民经济总产值增长部分的65%与集成电路相关；美国国防预算中的电子含量已占据了半壁江山（2001年为43.6%）。预计未来10年内，世界集成电路销售额将以年平均15%的速度增长，2010年将达到6000~8000亿美元。作为当今世界经济竞争的焦点，拥有自主版权的集成电路已曰益成为经济发展的命脉、社会进步的基础、国际竞争的筹码和国家安全的保障。 集成电路的集成度和产品性能每18个月增加一倍。据专家预测，今后20年左右，集成电路技术及其产品仍将遵循这一规律发展。集成电路最重要的生产过程包括：开发EDA（电子设计自动化）工具，利用EDA进行集成电路设计，根据设计结果在硅圆片上加工芯片（主要流程为薄膜制造、曝光和刻蚀），对加工完毕的芯片进行测试，为芯片进行封装，最后经应用开发将其装备到整机系统上与最终消费者见面。 20世纪80年代中期我国集成电路的加工水平为5微米，其后，经历了3、1、0.8、0.5、0.35微米的发展，目前达到了0.18 微米的水平，而当前国际水平为0.09微米（90纳米），我国与之相差约为2-3代。 （1）设计工具与设计方法。随着集成电路复杂程度的不断提高，单个芯片容纳器件的数量急剧增加，其设计工具也由最初的手工绘制转为计算机辅助设计（CAD），相应的设计工具根据市场需求迅速发展，出现了专门的EDA工具供应商。目前，EDA主要市场份额为美国的Cadence、Synopsys和Mentor等少数企业所垄断。中国华大集成电路设计中心是国内唯一一家EDA开发和产品供应商。 由于整机系统不断向轻、薄、小的方向发展，集成电路结构也由简单功能转向具备更多和更为复杂的功能，如彩电由5片机到3片机直到现在的单片机，手机用集成电路也经历了由多片到单片的变化。目前，SoC作为系统级集成电路，能在单一硅芯片上实现信号采集、转换、存储、处理和I/O等功能，将数字电路、存储器、MPU、MCU、DSP等集成在一块芯片上实现一个完整系统的功能。它的制造主要涉及深亚微米技术，特殊电路的工艺兼容技术，设计方法的研究，嵌入式IP核设计技术，测试策略和可测性技术，软硬件协同设计技术和安全保密技术。SoC以IP复用为基础，把已有优化的子系统甚至系统级模块纳入到新的系统设计之中，实现了集成电路设计能力的第4次飞跃。
集成电路原理及应用（第2版）谭博学苗汇静主编 课后习题答案 第二章 模拟集成电路的线性应用 对 A 2 :由"虚断”和"虚短”得 i 3=i 4， v 2_=v 2 - =u i2， 代入 U o1 得U 。哙呱…）， 2.11 求图3所示电路的增益A f ，并说明该电路完成什么功能 则 u i1 = U 01 R 1 R 2 R 2 R 1 ，即 u o-(1 K )u i1 ， 则 U 。1 -U i2 R 3 U i2 -U o R 4 R 3 因两个输入信号均从同相端输入, 所以输入阻抗比较高。该电路为高输入阻抗的差动放 2.9 试分析图1所示电路是什么电路，有何特点？图中设 解：第一级运放为同相放大器。对 A 1 :由"虚断”和"虚短”得 i 1 =i 2， v^=v 1. =u ， 1)U i2 - U o1
解：该电路由两个集成运放构成， A1为主放大器接成反相运算放大器， A2为辅助放大器, A2也接成反相放大器，利用 A2对A1构成正反馈，是整个电路向信号源索取的电流极少。 主放大器A 1 :由“虚断”和“虚短”得 R i U i I i u i 01 u 。 R 2 R i R 2 u i u i 辅助放大器A2的电压放大倍数: o2 u o2 2R 1 该电路为自举电路, U i U i U i R i I i I i - I R 2 R 2 U i U i u i2 u 。 R 2 目的是提高电路的输入电阻。 2R 得 U^2U i RR
当 R = R 1 时，R t 2.12 求图4所示电路输出电压与输入电压的表达式，并说明该电路完成什么 功能 i1 -u o1 ，即u o1 =-u i1 。A 1为倒相器 解：对A 1 :由
