硅橡胶性能及其研究进展
【摘要】近年来，我国的工业水平不断提高。硅橡胶在工业生产中发展成为一种重要的材料，对它的性能研究具有十分重要的意义，同时对促进材料的利用和工业的发展有一定作用。笔者在本文中针对110和107两种硅橡胶的性能进行分析研究。
【关键字】硅橡胶、性能研究、研究进展
一、前言
硅橡胶的分子主链是通过重复转换硅原子和氧原子的排列而成链的，对它性能的研究有助于提高产品的质量水平，找准应用领域，为相应的医疗领域、军事领域做出更大的贡献。
二、硅橡胶基本情况
1、基本结构
像丁腈橡胶(NBR)、丁苯橡胶(SBR)、异戊二烯橡胶(IR)和天然橡胶(NR)等碳-碳键的聚合物，其分子链上存在不饱和键，但硅橡胶是通过重复转换硅原子和氧原子的排列而成链的，在其主链上没有不饱和键。对有机聚合物来讲，不饱和键是其硫化的化学活性区域，并且该区域会由于紫外线、臭氧、光照和热量的作用而降解。
硅-氧键的高键能，完全饱和的基本结构以及过氧化物硫化是保持硅橡胶良好耐热和耐天候性能的关键所在。除了更高的键能，对于碳原子而言，更大的硅原子也提供了更大的自由空间，使硅橡胶玻璃化温度低，透气性能更好。由于应用上的不同，透气性能可能是优点亦有可能是缺点。
2、硅橡胶的合成
硅橡胶合成的简要过程是：砂石或二氧化硅还原为单体硅→于300℃左右温度下，以铜作催化剂，硅与甲基氯化物相互作用→形成甲基氯化硅的混合物(一元、二元或三元)→通过蒸馏分离出二甲基氯化硅→二甲基氯化硅水解成硅烷又迅速合成为线型或环型硅氧烷→线型硅氧烷在氢氧化钾(KOH)的帮助下，形成四元双甲基环状体(D4)→在KOH存在下，D4聚合，链终止导致过程的完成。
3、硅氧烷的硫化
硅氧烷一般使用过氧化物硫化，以优化其耐高温能力。硅氧烷中含的乙烯基可被硫黄硫化，但硫键的低热敏性导致硅橡胶的热稳定性能容易受到破坏。
铂硫化体系也是硅橡胶硫化常用的，带来的性能包括：低挥发性、紧密的表

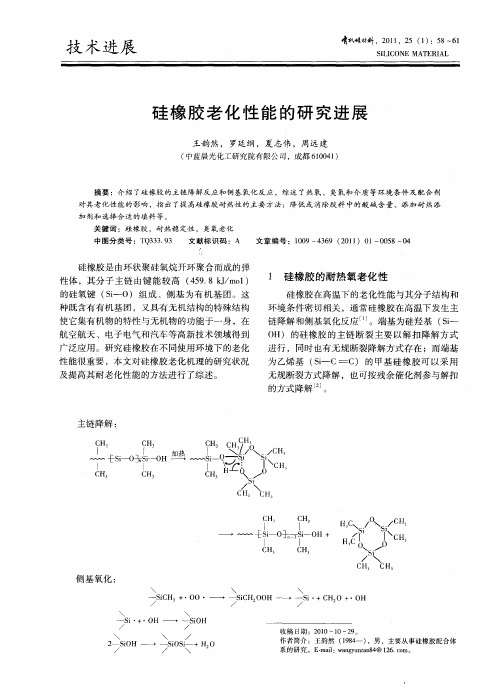

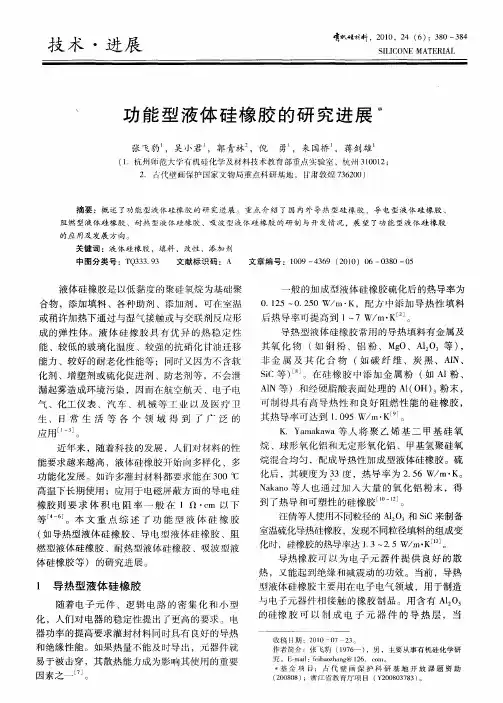

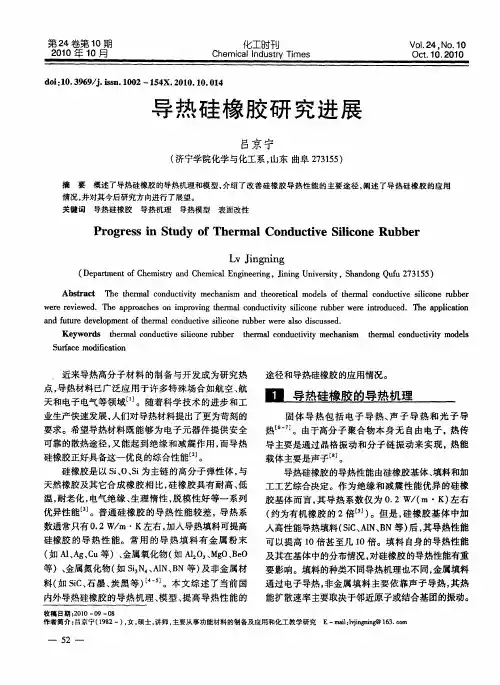

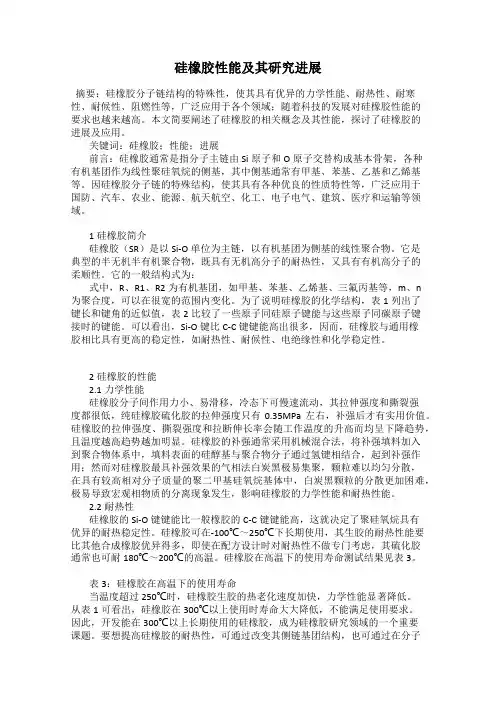

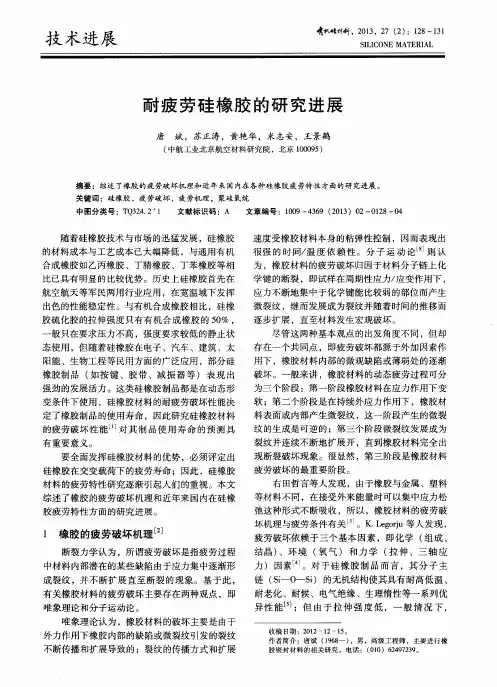

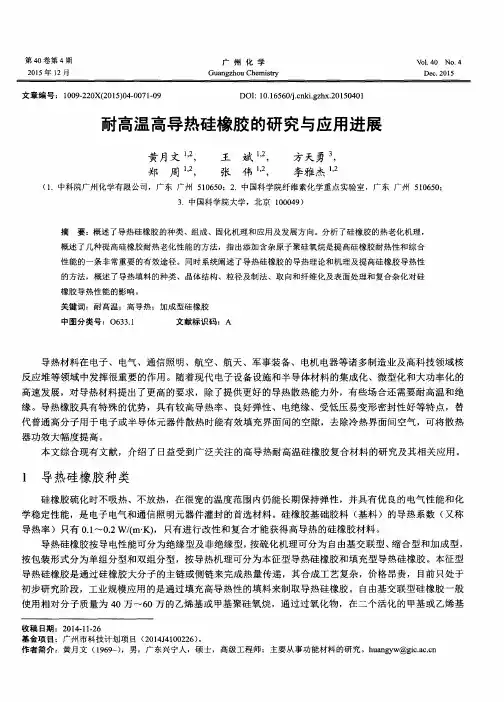

硅橡胶的特性 硅橡胶 硅橡胶的性能主要源于线型聚硅氧烷的化学结构，即由于主链由Si-O-Si键组成，具有优异的热氧化稳定性，耐候性以及良好的电性能。当生胶侧链中引入少量苯基，可改善橡胶的耐低温性能；引入γ-三氟丙基，可提高耐油、耐溶剂性能。主链中引入亚芳基可提高耐用辐照及机械性能等。此外硅橡胶以白炭黑及金属氧化物等作填料，以有机硅化合物（硅氧烷或硅烷）作结构控制剂，并使用特定的改性添加剂，过氧化物硫化剂以及配合成型工艺等。因而，硅橡胶不仅具有一系列不同于有机橡胶的特性，而且硅橡胶之间的性能也可有相当差异。 1、耐热性 硅橡胶在空气中的耐热性比有机橡胶好得多,在150℃下其物理机械性能基本不变,可半永久性使用,在200℃下可使用1000h以上;380℃下可短时间使用.因而硅橡胶广泛用作高温场合中使用的橡胶部件。 2、耐候性 硅橡胶主链中无不饱和键,加之Si-O-Si键对氧、臭氧及紫外线等十分稳定，因而无需任何添加剂，即具有优良的耐候性.在臭氧中发生电晕放电时，有机橡胶很快老化，而对硅橡胶则影响不严重.长时间暴露在紫外线及风雨中，其物理机械性能变化不大，经户外曝晒试验数十年，未发现裂纹或降解发黏等老化现象。 3、电气特性 硅橡胶具有优良的电绝缘性能，其体积电阻高达1×（1014～1016）?.cm,抗爬电性10～30min(特殊品级可达3.5kv/6h),抗电弧性80～100s(特殊品级可达到420s);表面电阻为(1～10) ×1012?.cm;导电品级可达1×（10-3～107）?.cm;介电损耗角正切(tgδ)小于10-3,介电常数2.7～3.3(50Hz/25℃),介电强度18～36KV/mm,而且在很宽的温度及频率范围内变化不大.甚至浸入水中后,电性能也很少降低,十分适合用作电绝缘材料.硅橡胶对高压下的电晕放电及电弧具有优良的阻尼作用。 4、压缩永久变形 压缩永久变形性是硅橡胶在高、低温条件下作垫圈使用时的重要性能.二甲基硅橡胶的压缩永久变形性较差，在150℃下压缩22h 后形变值高达60%左右.但是甲基乙烯基硅橡胶,特别是使用烷基系列过氧化物硫化的制品,具有优良的压缩永久变形性,其形变值可在20%以下.二段硫化条件对压缩永久变形值也有很大的影响,亦即二段硫化温度愈高,压缩永久变形值愈低.为了改进硫化胶制品的压缩永久变形性,还可在胶料中添加氧化汞、氧化镉、氧化锌及醌类化合物等。 由于硅橡胶的压缩永久变形性能优异，因而适宜制作O形圈、密封垫片及胶辊等之用. 5、耐油、耐化学试剂性
第38卷第12期2010年12月化 工 新 型 材 料N EW CH EM ICAL M A T ERIA L S Vo l 138No 112 #77# 作者简介:黄艳华(1978-),女,工程师,主要从事硅橡胶、氟硅橡胶等特种橡胶材料的应用研究。 二乙基硅橡胶的性能研究 黄艳华 孙全吉 吴 涛 苏正涛 刘 嘉 王景鹤 (北京航空材料研究院,北京100095) 摘 要 研究了不同二乙基链节含量硅橡胶的性能,并与甲基乙烯基硅橡胶做了对比。热老化试验表明,二乙基的引入使硅橡胶的耐热老化性能明显降低;压缩耐寒系数实验表明,二乙基链节的引入可破坏硅橡胶的低温结晶,20%二乙基链节含量的硅橡胶在-100e 的压缩耐寒系数可达0147;DM T A 分析表明,当二乙基链节达到一定数量时,可破坏低温结晶,甚至使低温结晶完全消失,成为非结晶橡胶,并随二乙基链节的增加,玻璃化转变温度降低。 关键词 乙基硅橡胶,耐热性,低温性能 Characterization of diethyl silicone rubber H uang Yanhua Sun Q uanji Wu T ao Su Zheng tao Liu Jia Wang Jing he (Beijing Institute of Aeronautical M aterials,Beijing 100095) Abstract T he pr operties of diet hy l silicone rubber w ere investig ated,and comparing to methy-l viny l silico ne rub -ber.T he heat -r esistant test show ed that the heat -resistant perfo rmance o f the silico n rubber w as reduced by intro ducing d-i ethy l g ro ups.T he cold -r esistance test sho wed that the int roduct ion of diethy l g ro up can destr oy the cry stallizat ion of sil-i co ne r ubber at low -t em perat ur e.T he results sho wed that at temper atur e o f -100e ,the co efficient o f co ld -resistance of 20%diethyl silico ne r ubber w as 0147.T he DM T A results sho wed that,w hen the number of diethy l gr oup w as increased to a certain va lue,the low -temper atur e cr ystal pro per ties of silico ne r ubber was completely destro yed,and no n -cr ystal r ubber was for med.In additio n,the glass -tr ansition temperature decreased w ith the incr ease o f diethyl substitut e. Key words ethylsilico ne r ubber,heat -r esist ant pro per ty,lo w t emperat ur e pr operty 硅橡胶是以硅氧键单元为主链,以有机基为侧基的线性聚合物,由于S-i O -Si 键能大(42215K J/mol),耐高温性能较好;又因其分子链呈螺旋形分子构象,键角大,取向自由度大,柔顺性好,因而也具有优异的耐寒性[1]。硅橡胶的性能与侧链的种类和数量有很大关系,二乙基硅橡胶是用二乙基链节取代部分二甲基链节的聚硅氧烷,目前对于乙基硅橡胶的研究,国内相关文献较少[2-5]。本研究对不同二乙基链节含量硅橡胶和甲基乙烯基硅橡胶进行对比研究,分析讨论二乙基硅橡胶的高低温性能,为二乙基硅橡胶的实际应用提供参考依据。 1 实验部分 111 主要原材料 甲基乙烯基硅橡胶(110-2V T ),晨光化工研究院产品;二乙基硅橡胶(二乙基链节含量10%,20%),国内试制品;气相法白炭黑A -200,德固萨产品;环三硅氮烷,广州伟伯化工有限公司;氧化铁130,上海氧化铁厂;其他市售。 112 试验配方 基本配方:100份生胶,40份气相法白炭黑A -200,10份结构控制剂,5份氧化铁,0.8份硫化剂。 1.3 试样制备及性能测试 胶料混炼在开炼机上进行,加入生胶包辊后,分批加入白炭黑、结构控制剂;白炭黑全部混入后加氧化铁和硫化剂,混合均匀后薄通3次打卷备用。胶料停放24h 后进行硫化。胶料硫化分为一段硫化和二段硫化。一段硫化条件为:165e /10M Pa @10min;二段硫化条件为:二乙基硅橡胶为:150e @4h ,甲基乙稀基硅橡胶为:200e @4h,都在电热鼓风干燥箱中进行。 114 性能测试 按G B/T 528-1992硫化橡胶和热塑性橡胶拉伸性能的测定,G B/T 531-1989橡胶邵尔A 型硬度试验方法测量硅橡胶硫化胶试样的物理机械性能;按GB3512-1989橡胶热空气老化试验方法测量其热空气老化性能;按GB 6034-1985硫化橡胶压缩耐寒系数的测定测定压缩耐寒系数。 在美国流变仪科学有限公司制造的DM T A IV 型动态机械热分析仪上进行DM T A 测试,以拉伸法夹持试样,升温速率2e /min,频率1H z,温度范围为-150~0e 。 2 结果与讨论 211 二乙基硅橡胶的性能研究
硅橡胶阻尼材料 专业：11高分子 姓名：刘谢非 学号：C31114047
一．硅橡胶特点 硅橡胶是以—Si—O—Si—为主链，通过硅原子与有机基团组成侧链的高分子弹性体。侧基为有机基团。因其键角大、取向自由度大，柔顺性好，所以具有卓越的耐低温性能；因其键能大（422.5kJ／mol），所以耐高温性能好［1］。其玻璃化转变温度较低（-70~-140℃），室温附近其性能变化小，而硅氧键的结构使其在较宽的温度范围（-50~200℃）内力学性能较稳定 二．硅橡胶阻尼材料 1.阻尼材料 将固体机械振动能转变为热能而耗散的材料，主要用于振动和噪声控制。材料的阻尼性能可根据它耗散振动能的能力来衡量，评价阻尼大小的标准是阻尼系数。导弹、运载火箭和飞机在飞行时，由于发动机工作和气动噪声等原因，会引起严重的宽频带随机振动和噪声环境，还会激发结构和电子控制仪器系统众多的共振峰，使结构出现疲劳失效和动态失稳，使电子控制仪器精度降低以至发生故障。统计数字表明，火箭的地面和飞行试验故障约有三分之一与振动有关，而结构材料的阻尼性能不佳是造成这类故障的一个重要原因。为了提高结构的阻尼性能，可将结构材料和阻尼材料组合成复合材料，即由结构材料承受应力，阻尼材料产生阻尼作用，以达到控制振动和降低噪声的目的 2.高分子材料的阻尼原理 高聚物在交变应力的作用下，由于其特有的粘弹性，形变的变化落后于应力的变化，发生滞后现象，有一部分功以热或其他形式消耗掉。这样就形成阻尼。在玻璃化温度以下，高聚物在外力作用下的形变主要是由键长、键角的改变引起的小形变，即弹性形变，速度很快几乎完全跟得上应力的变化，因此阻尼小；在高弹态时，由于链段运动比较自由，内耗也小。在玻璃化转变区域向高弹态过渡时，当应力以适中的频率作用于高聚物，由于链段开始运动，而体系的粘度还很大，链段受到的摩擦阻力比较大，形变落后与应力变化，阻尼较大。通用型阻尼材料要求至少有60~80℃这样宽广的玻璃化转变温度，为了加宽玻璃化转变温度范围，可以在高聚物的侧链上引入大体积的苯基，或用阻尼系数高的聚合物作为基材，和另一种玻璃化温度与之相差几十度的聚合物共混、共聚，来达到扩大阻尼温度区域及满足其他需求的目的。
橡胶阻尼材料研究进展 摘要：在本文中，对近些年来的对橡胶阻尼材料的研究进了简单的介绍。经过大量经验得知，对于橡胶阻尼材料进行设计的主要原则是：尽量使有效阻尼温度的范围增大，增大其损耗模量以及滞后损失，减小其储存模量。为了对橡胶阻尼材料的减震性能进行提高，目前采用最广泛的方法是：材料结构改进、橡胶接枝和嵌段共聚以及橡胶与橡胶、纤维、塑料共混。 关键词：橡胶阻尼材料研究进展 前言： 机械在运转时会产生污染环境的震动以及噪声，同时这些危害的产生对于机械加工的密度以及精度也都会有影响，从而造成机械的使用寿命会缩短，机械结构会因疲劳而发生损坏。为了使这个问题得到解决，国内外的研究人员一直致力于增大机械系统或结构的能量损耗的研究。新的技术以及新的材料在阻尼减震的研究中不断被引用，由于高分子阻尼减震材料具有优异的性能而不断的在阻尼减震中得到应用。对于此种材料的应用，既可以有效的减低机械震动以及噪音，并且使机械产品的质量得到了保证。在汽车工业中，对于减震橡胶材料的使用，使得汽车的舒适性、安全性以及其稳定性都得到了大幅的提高。在本文中对橡胶阻尼材料以丙烯酸酯橡胶、聚氨酯为例的研究进展进行了简单的介绍。 一、橡胶材料的阻尼机理简介 橡胶材料之所以能够产生阻尼作用，这是由于其滞后现象。当橡胶出现拉伸-回缩这一循环变化时，会产生链段间的内摩擦阻力，为了要克服这种阻力就会产生内耗。 当橡胶处于玻璃态时其分子链段的运动能力几乎为零，模量很高，不能完成机械能转变成热能的耗散，能量的贮存形式是位能；分子链段的运动能力较高时，橡胶是处于高弹态，但是这个阶段对于机械能的吸收的能力是有限的，所以我们需要对一种转变区域进行确定，即在这个区域里，橡胶材料的模量较低，损耗因子较高，这样只要振动频率在要求范围内，分子基团间就能进行相互耦合，从而耗散振动能量。 此外，大量的专家学者定量研究了橡胶材料的阻尼机理。其中包括：阻尼性能与分子结构的定量关系研究、互穿聚合物网络的协同效应等等。有学者指出，在聚合物中，分子基团对于阻尼特性的增强的原因不仅仅在于其分子结构，还包括此分子的位置，基团贡献分子理论便诞生了。 二、橡胶阻尼材料 1、丙烯酸酯橡胶
硅橡胶性能及其研究进展 【摘要】近年来，我国的工业水平不断提高。硅橡胶在工业生产中发展成为一种重要的材料，对它的性能研究具有十分重要的意义，同时对促进材料的利用和工业的发展有一定作用。笔者在本文中针对110和107两种硅橡胶的性能进行分析研究。 【关键字】硅橡胶、性能研究、研究进展 一、前言 硅橡胶的分子主链是通过重复转换硅原子和氧原子的排列而成链的，对它性能的研究有助于提高产品的质量水平，找准应用领域，为相应的医疗领域、军事领域做出更大的贡献。 二、硅橡胶基本情况 1、基本结构 像丁腈橡胶(NBR)、丁苯橡胶(SBR)、异戊二烯橡胶(IR)和天然橡胶(NR)等碳-碳键的聚合物，其分子链上存在不饱和键，但硅橡胶是通过重复转换硅原子和氧原子的排列而成链的，在其主链上没有不饱和键。对有机聚合物来讲，不饱和键是其硫化的化学活性区域，并且该区域会由于紫外线、臭氧、光照和热量的作用而降解。 硅-氧键的高键能，完全饱和的基本结构以及过氧化物硫化是保持硅橡胶良好耐热和耐天候性能的关键所在。除了更高的键能，对于碳原子而言，更大的硅原子也提供了更大的自由空间，使硅橡胶玻璃化温度低，透气性能更好。由于应用上的不同，透气性能可能是优点亦有可能是缺点。 2、硅橡胶的合成 硅橡胶合成的简要过程是：砂石或二氧化硅还原为单体硅→于300℃左右温度下，以铜作催化剂，硅与甲基氯化物相互作用→形成甲基氯化硅的混合物(一元、二元或三元)→通过蒸馏分离出二甲基氯化硅→二甲基氯化硅水解成硅烷又迅速合成为线型或环型硅氧烷→线型硅氧烷在氢氧化钾(KOH)的帮助下，形成四元双甲基环状体(D4)→在KOH存在下，D4聚合，链终止导致过程的完成。 3、硅氧烷的硫化 硅氧烷一般使用过氧化物硫化，以优化其耐高温能力。硅氧烷中含的乙烯基可被硫黄硫化，但硫键的低热敏性导致硅橡胶的热稳定性能容易受到破坏。 铂硫化体系也是硅橡胶硫化常用的，带来的性能包括：低挥发性、紧密的表

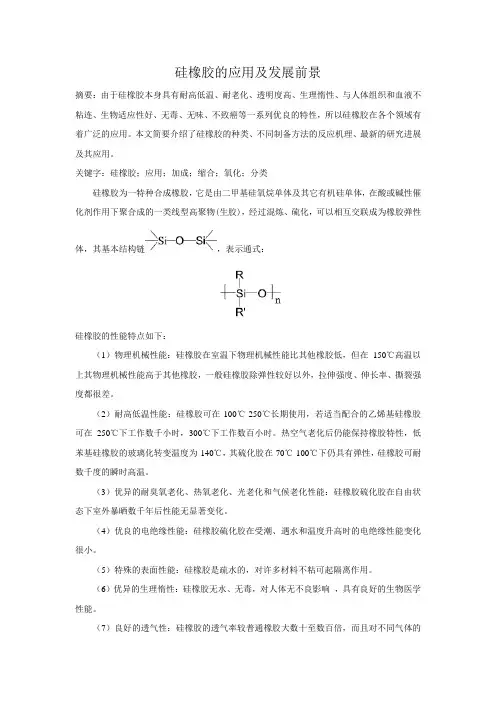

硅橡胶的应用及发展前景 摘要：由于硅橡胶本身具有耐高低温、耐老化、透明度高、生理惰性、与人体组织和血液不粘连、生物适应性好、无毒、无味、不致癌等一系列优良的特性，所以硅橡胶在各个领域有着广泛的应用。本文简要介绍了硅橡胶的种类、不同制备方法的反应机理、最新的研究进展及其应用。 关键字：硅橡胶；应用；加成；缩合；氧化；分类 硅橡胶为一特种合成橡胶，它是由二甲基硅氧烷单体及其它有机硅单体，在酸或碱性催化剂作用下聚合成的一类线型高聚物(生胶)，经过混炼、硫化，可以相互交联成为橡胶弹性 体，其基本结构链，表示通式： 硅橡胶的性能特点如下： （1）物理机械性能：硅橡胶在室温下物理机械性能比其他橡胶低，但在150℃高温以上其物理机械性能高于其他橡胶，一般硅橡胶除弹性较好以外，拉伸强度、伸长率、撕裂强度都很差。 （2）耐高低温性能：硅橡胶可在-100℃-250℃长期使用，若适当配合的乙烯基硅橡胶可在250℃下工作数千小时，300℃下工作数百小时。热空气老化后仍能保持橡胶特性，低苯基硅橡胶的玻璃化转变温度为-140℃，其硫化胶在-70℃-100℃下仍具有弹性，硅橡胶可耐数千度的瞬时高温。 （3）优异的耐臭氧老化、热氧老化、光老化和气候老化性能：硅橡胶硫化胶在自由状态下室外暴晒数千年后性能无显著变化。 （4）优良的电绝缘性能：硅橡胶硫化胶在受潮、遇水和温度升高时的电绝缘性能变化很小。 （5）特殊的表面性能：硅橡胶是疏水的，对许多材料不粘可起隔离作用。 （6）优异的生理惰性：硅橡胶无水、无毒，对人体无不良影响，具有良好的生物医学性能。 （7）良好的透气性：硅橡胶的透气率较普通橡胶大数十至数百倍，而且对不同气体的
航空硅橡胶材料研究及应用进展 毋庸置疑，硅橡胶材料具有自身特有的属性，在航空领域上被广泛运用。与此同时航空硅橡胶材料的研究和应用关乎着日后航空硅橡胶的发展方向，文章将浅谈航空硅橡胶材料在阻尼减振、导电以及高低温性能等方面应用现状，并在此基础上进一步探究航空硅橡胶材料当下的研究与发展新展望，望对日后航空硅橡胶材料的探究工作有所增益。 标签：航空领域；硅橡胶材料；既有研究；突出要义；探究路径 不置可否，航空装备的发展需要先进材料技术的保驾护航，航空材料的关键性不容小觑。尤其是硅橡胶材料作为相对重要的航空橡胶材料，其属于典型性的半无机半有机机构，一方面具有有机高分子柔顺的特性，另一方面还具备无机高分子耐热属性，在国防尖端领域得到广泛研究和应用，因此，对航空硅橡胶材料的探究势在必行。 1 航空硅橡胶材料在阻尼减振、导电以及高低温密封等方面应用现状 1.1 阻尼性能情况浅析 在诸多飞行器速度提升以及大功率发动机的应用，所显露出的航空振动与噪声问题逐渐严重。毫无疑问，航空设备是否达到先进性要求的标准之一就是减振和降噪技术水平。而当前硅橡胶因为能够在高低温环境中保持相对稳定的力学性能以及變化率小的模量，自然而然成为航空硅橡胶发挥阻尼性能的首选。鉴于硅橡胶损耗因子仅为0.06-0.1，能发挥的阻尼性能不尽如人意，减振效果并不突出，但是由于硅橡胶的组成体系中有着众多活性基因，相关研究进程中发现可以通过改性来提升硅橡胶的阻尼性能。利用生胶结构改性、互穿网络结构改性以及聚合物共混改性、添加阻尼试剂等方法来有效提升航空硅橡胶材料的阻尼性能的发挥效果。 1.2 明晰导电性能现状 近些年来航空飞行器的更新换代以及相关电子技术的飞速发展背景下，电磁干扰现象日益严峻，倘若不对电磁信号加以屏蔽，必将对航空飞行器正常运转产生影响，严重的还会泄露通讯秘密。由是，航空飞行器有关电子装置需要利用导电橡胶进行有效隔离，继而催生航空领域中高导电橡胶的运用。当下，硅橡胶中添加了导电填料，进而可以支撑高导电的硅胶材料，强化硅橡胶的导电性能主要是三大类导电填料发挥着作用，毋庸置疑导电硅橡胶的导电性能以及采用的导电填料的结构特点至为重要。 1.3 高低温性能的发展现状 由于随着当代航空科学技术日新月异的进步，航空硅橡胶材料的高温属性难
置：新塑化城 > 行业资讯 > 行业频道 > 橡胶 > 硅橡胶性能概述与配合 来源:中国化工信息网 2007年7月23日 自从1942年道康宁公司将硅橡胶工业化之后，现在已经出现许多经过改进的硅橡胶产品。并且，随着品种的增加，基于硅橡胶的新产品开发也取得了长足的进步。 由于硅橡胶具有独特的化学组成，不同种类的硅橡胶被广泛应用于如洗发剂、速溶咖啡的外包装、医用试管和鱼饵盒的自动垫圈等日常用品上。而且，硅橡胶可以在极限温度范围内保持柔韧性，其它合成聚合物就没有这种特性。 1 硅橡胶基本情况 1.1 基本结构 像丁腈橡胶(NBR)、丁苯橡胶(SBR)、异戊二烯橡胶(IR)和天然橡胶(NR)等碳-碳键的聚合物，其分子链上存在不饱和键，但硅橡胶是通过重复转换硅原子和氧原子的排列而成链的，在其主链上没有不饱和键。对有机聚合物来讲，不饱和键是其硫化的化学活性区域，并且该区域会由于紫外线、臭氧、光照和热量的作用而降解。 硅-氧键的高键能，完全饱和的基本结构以及过氧化物硫化是保持硅橡胶良好耐热和耐天候性能的关键所在。除了更高的键能，对于碳原子而言，更大的硅原子也提供了更大的自由空间，使硅橡胶玻璃化温度低，透气性能更好。由于应用上的不同，透气性能可能是优点亦有可能是缺点。 1.2 硅橡胶的合成 硅橡胶合成的简要过程是：砂石或二氧化硅还原为单体硅→于300%温度下，以铜作催化剂，硅与甲基氯化物相互作用→形成甲基氯化硅的混合物(一元、二元或三元)→通过蒸馏分离出二甲基氯化硅→二甲基氯化硅水解成硅烷又迅速合成为线型或环型硅氧烷→线型硅氧烷在氢氧化钾(KOH)的帮助下，形成四元双甲基环状体(D4)→在KOH存在下，D4聚合，链终止导致过程的完成。 1.3 硅氧烷的硫化 硅氧烷一般使用过氧化物硫化，以优化其耐高温能力。硅氧烷中含的乙烯基可被硫黄硫化，但硫键的低热敏性导致硅橡胶的热稳定性能容易受到破坏。 铂硫化体系也是硅橡胶硫化常用的，带来的性能包括：低挥发性、紧密的表面硫化、在任何介质中的超快硫化，铂硫化体系具有比传统过氧化硫化对应物略低的热稳定性能。 表1 用于海绵状或紧密状硅氧烷硫化的过氧化物 种类总体硫化温度/℃可应用的硫化介质 2,4-二氯苯甲酰104-121热空气、液体床硫化介质(熔盐)、玻璃细珠 苯116-138模压、蒸汽、液体床硫 企业投 稿热线 0512- 52683339 cpi360@126.c om 如果您有塑化相关文章，欢迎给我们投稿！
硅橡胶的研究进展 王香爱，张洪利 （渭南师范学院化学与生命科学学院，陕西渭南 714000） 摘 要：介绍了硅橡胶的特点。综述了硅橡胶的分类（包括高温硫化型硅橡胶、室温固化型硅橡胶 等）、改性方法（包括共混改性、填料改性等）及其在医疗领域（包括医疗器械、药物缓释体系和体外用品等）和汽车领域中的应用。最后对硅橡胶的发展前景进行了展望。 关键词：硅橡胶；分类；改性中图分类号：TQ433.438：TQ333.93 文献标志码：A 文章编号：1004－2849（2012）09－0044-05 收稿日期：2012-06-25；修回日期：2012-07-23。 基金项目：陕西省军民融合项目（11JMR04）；渭南师范学院自然科学项目（12YKF015）。 作者简介：王香爱（1967—），女，陕西渭南人，教授，主要从事精细化学品的开发和应用等方面的研究。E-mail ：wnwxa@https://www.doczj.com/doc/1b6911947.html, 0前言硅橡胶（Silicone rubber ）是一种直链状、高M r （相对分子质量）的聚硅氧烷，其M r 一般超过1.5×105，其分子主链由硅原子和氧原子交替组成（-Si-O-Si-）， Si-O 键的键能（422kJ/mol ）高于C-C 键（240kJ/mol ）[1]。 硅橡胶无毒无味，并具有良好的耐高低温性（300℃和-90℃时仍不失原有的强度和弹性）、电绝缘性、耐光老化性、耐氧老化性、防霉性和化学稳定性，因而在航空航天、化工、农业、医疗卫生和电子电器工业等领域中得到广泛应用。 硅橡胶按其硫化特性可分为热硫化（HTV ）型硅橡胶和室温硫化（RTV ）型硅橡胶。硫化剂可使线状硅胶分子交联成立体网状结构（可塑性降低、弹性增强）；除某些热塑性硅胶不需硫化外，天然橡胶和各种合成橡胶通常都需使用硫化剂硫化（经硫化后的硅胶才具有使用价值，其力学性能大大提高）。为适应特殊用途需求，需使用特种性能的硅橡胶，如导电硅橡胶、导热硅橡胶、耐热硅橡胶、耐油硅橡胶、屏蔽性硅橡胶、阻燃硅橡胶、阻尼硅橡胶、绝缘硅橡胶和海绵硅橡胶等。 随着高新技术的快速发展，人们对硅橡胶的使用性能提出了更高的要求，如良好的力学性能、耐热性能、抗辐照性能、粘接性能和耐气候老化性能等[2]，因此硅橡胶的改性（物理改性、化学改性等）势在必行。 1 硅橡胶的分类 1.1 HTV 型硅橡胶 HTV 型硅橡胶（又称高温硫化型硅橡胶）是产量 较大、应用广泛的一类硅橡胶，其M r 为（4.0~6.0）×105。 HTV 型硅橡胶可分为甲基硅橡胶、二甲基乙烯基硅 橡胶、甲基乙烯基苯基硅橡胶、腈硅橡胶和氟硅橡胶等。在HTV 型硅橡胶生胶中加入补强填料、硫化剂及其他助剂，经混炼后即得可用于模压制品、挤出制品的混炼胶。HTV 型硅橡胶均采用有机过氧化物硫化，常用的有机过氧化物为过氧化二苯甲酰（BPO ）。 HTV 型硅橡胶具有优良的耐高低温性能、生理惰 性、电气绝缘性能、耐臭氧性、耐气候老化性、憎水性和防潮性等[3-4]。 1.1.1二甲基硅橡胶 二甲基硅橡胶简称甲基硅橡胶，是硅橡胶中最 老的品种，在-60~250℃范围内能保持良好的弹性。其生胶呈无色透明状弹性体，通常用活性较高的有机过氧化物进行硫化。二甲基硅橡胶的硫化活性较低，高温压缩永久变形大，不适用于制备厚制品（这是因为厚制品硫化较困难，内层易起泡）。引入乙烯基后得到的甲基乙烯基硅橡胶易于交联，制得的产品力学性能良好[2]，故二甲基硅橡胶已逐渐被甲基乙烯基硅橡胶所取代[5]。 1.1.2甲基乙烯基硅橡胶 甲基乙烯基硅橡胶（简称乙烯基硅橡胶），是由 中国胶粘剂 CHINA ADHESIVES 2012年9月第21卷第9期Vol．21No ．9，Sep.2012 专题与综述 44--（1318）
PSGJR-D硅橡胶加热带硅橡胶特性-耐热性，电性能，导电性， 抗辐射性，阻燃性，透气性 点击次数：64 发布时间：2010-7-31 9:25:54 硅橡胶特性-耐热性，电性能，导电性，抗辐射性，阻燃性，透气性 硅橡胶亦聚物分子是由SI-O（硅-氧）键连成的链状结构。SI-O键是443.5KJ/MOL，比C-C 键能（355KJ/MOL）高得多，且因其独特分子结构，使得硅橡胶比其他普通橡胶具有更好的耐热性、电绝缘性、化学稳定性等。 典型的硅橡胶即聚二甲荃硅氧烷，具有一种螺旋形分子构型，其分子间力较小，因而具有良好的回弹性，同时指向螺旋外的甲荃可以自由旋转，因而使硅橡胶具有独特的表面性能，如憎水性及表面防粘性。 耐热性：硅橡胶比普通橡胶具有好得多的耐热性，可在150度下几乎永远使用而无性能变化；可在200度下连续使用10，000小时；在350度下亦可使用一段时间。广泛应用于要求耐热的场合：热水瓶密封圈压力锅圈耐热手柄 耐寒性：普通橡胶晚点为-20度~-30度，即硅橡胶则在-60度~-70度时仍具有较好的弹性，某些特殊配方的硅橡胶还可承受极低温度。低温密封圈 耐侯性：普通橡胶在电晕放电产生的臭氧作用下迅速降解，而硅橡胶则不受臭氧影响。且长时间在紫外线和其他气候条件下，其物性也仅有微小变化。户外使用的密封材料 电性能：硅橡胶具有很高的电阻率且在很宽的温度和频率范围内其阻值保持稳定。同时硅橡胶对高压电晕放电和电弧放电具有很好的抵抗性。高压绝缘子、电视机高压帽、电器零部件 导电性：当加入导电填料（如碳黑）时，硅橡胶便具有导电性键盘导电接触点、电热元件部件、抗静电部件、高压电缆用屏蔽、医用理疗导电胶片 导热性：当加入某些导热填料时，硅橡胶便具有导热性散热片、导热密封垫、复印机、传真机导热辊 抗辐射性：含有苯基的硅橡胶的耐辐射大大提高电绝缘电缆、核电厂用连接器等 阻燃性：硅橡胶本身可燃，但添加少量抗燃剂时，它便具有阻燃性和自熄性；且因硅橡胶不含有机卤化物，因而燃烧时不冒烟或放出毒气。各种防火严格的场合
阻尼橡胶材料的研究进展 文章针对阻尼橡胶材料的设计原则，阐述了影响橡胶阻尼性能的因素，包括橡胶结构的影响以及与橡胶配合使用的组分（共混基体、填料、有机小分子、增塑软化体系）的影响，并展望了橡胶阻尼技术的发展趋势。 标签：阻尼；橡胶；填料；共混；有机小分子；增塑软化 引言 日常生活和生产中的振动和噪声给人们带来了严重的危害，必须采用有效的手段加以控制。阻尼橡胶材料利用橡胶的动态黏弹行为，将振动能以热的形式耗散，可广泛应用于降低机械噪聲、减轻机械振动、吸声、隔声，提高工作效率，同时还可以改善产品质量。阻尼橡胶材料通常用耗散因子tanδ表示阻尼特性。对于阻尼橡胶材料的设计原则包括：提高材料的阻尼因子，即tanδ高；拓宽阻尼温度范围。 1 橡胶结构影响 影响橡胶阻尼性能的因素很多，其中聚合物自身的结构对阻尼性能有直接影响。内耗大的橡胶阻尼效果好，内耗大的橡胶应该是具有足够高的分子量和分子量分布的多分散性，分子链间应存在较强的相互作用，如离子键、氢键、极性基团等，分子链中引入侧基来增加分子间的内摩擦。在常用橡胶中，丁基橡胶和丁腈橡胶的内耗较高，氯丁橡胶、聚氨酯橡胶、三元乙丙橡胶、硅橡胶居中，丁苯橡胶和天然橡胶较低。另外，通过共聚形成具有特定链段结构的聚合物也可影响橡胶的阻尼性能。当通过接枝共聚或嵌段共聚在聚合物侧链生成链段或形成具有不同链段的嵌段结构后，可以增大内聚能、增加聚合物链段的运动和相互摩擦，从而提高聚合物的阻尼性能。除了上述影响因素外，本文主要从共混基体、填料、有机小分子、软化增塑体系这几个方面阐述了其对橡胶阻尼性能的影响。 2 与橡胶配合的组分影响 2.1 共混基体 将相容性较差的多种聚合物混合，可以产生具有微观相分离结构特征的复合材料。上述结构特征使各聚合物的玻璃化转变区域发生叠加，进而可以有效拓宽阻尼区域。为了提高橡胶的阻尼性能，常常将具有不同玻璃化转变温度Tg的聚合物进行共混后，在不同玻璃化转变温度Tg间获得较宽的阻尼峰，常用的混合方式包括不同类型橡胶的共混以及橡胶与塑料的并用。 黄瑞丽[1]等采用饱和非极性三元乙丙橡胶EPDM和不饱和极性环氧化天然橡胶ENR-50制备出二元共混阻尼材料。通过在两相中硫化剂的迁移，导致二元共混物中ENR-50交联密度比单独硫化时高、阻尼内耗峰向高温方向外扩，EPDM
硅橡胶特性硅橡胶亦聚物分子是由SI-O （硅-氧）键连成的链状结构。SI-O 键是443.5KJ/MOL ，比C-C 键能（355KJ/MOL ）高得多，且因其独特分子结构，使得硅橡胶比其他普通橡胶具有更好的耐热性、电绝缘性、化学稳定性等。 典型的硅橡胶即聚二甲荃硅氧烷，具有一种螺旋形分子构型，其分子间力较小，因而具有良好的回弹性，同时指向螺旋外的甲荃可以自由旋转，因而使硅橡胶具有独特的表面性能，如憎水性及表面防粘性。 耐热性：硅橡胶比普通橡胶具有好得多的耐热性，可在150 度下几乎永远使用而无性能变化；可在200 度下连 续使用10，000小时；在350 度下亦可使用一段时间。广泛应用于要求耐热的场合：热水瓶密封圈压力锅圈耐热手柄 耐寒性：普通橡胶晚点为-20度~-30 度，即硅橡胶则在-60度~-70 度时仍具有较好的弹性，某些特殊配方的硅橡胶还可承受极低温度。低温密封圈 耐侯性：普通橡胶在电晕放电产生的臭氧作用下迅速降解，而硅橡胶则不受臭氧影响。且长时间在紫外线和其他气候条件下，其物性也仅有微小变化。户外使用的密封材料 电性能：硅橡胶具有很高的电阻率且在很宽的温度和频率范围内其阻值保持稳定。同时硅橡胶对高压电晕放电和电弧放电具有很好的抵抗性。高压绝缘子、电视机高压帽、电器零部件 导电性：当加入导电填料（如碳黑）时，硅橡胶便具有导电性键盘导电接触点、电热元件部件、抗静电部件、高压电缆用屏蔽、医用理疗导电胶片 导热性：当加入某些导热填料时，硅橡胶便具有导热性散热片、导热密封垫、复印机、传真机导热辊抗辐射性：含有苯基的硅橡胶的耐辐射大大提高电绝缘电缆、核电厂用连接器等 阻燃性：硅橡胶本身可燃，但添加少量抗燃剂时，它便具有阻燃性和自熄性；且因硅橡胶不含有机卤化物，因而燃烧时不冒烟或放出毒气。各种防火严格的场合 透气性：硅橡胶薄膜比普通橡胶及塑料打腊膜具有更好的透气性。其另一特征就是对不同的透气率具有很强的 选择性。气体交换膜医用品、人造器官 现在很多人用NBR 来代替Silicon ，因为NBR 的价格比Silicon 低很多，但是性能差不多，但是NBR 一般做成黑色。NBR 其实和silicon 差不多, 但是NBR 最大的特点就是耐用, 而且十分"便宜"! NBR （丁晴橡胶）是丙烯晴与丁二烯之共聚合物。根据丙烯含量的不同而有低丙烯晴（25%）。中丙烯晴（33%） 和高丙烯晴（45%）三个品级。随丙烯晴含量的增加，共聚人合物的极性增加，耐油性提高，但过高则共聚物的耐屈绕性，耐水性和介电性等都合降低。 NBR 的优点： A 极性较强的—CN 键，所以加硫胶表面有很强的耐溶剂性； B 具有良好的物理机械性能。初始拉伸强度高，伸长率也高，耐磨耗优秀； C 接着性强； D 耐温优于NR 。 NBR （丁晴橡胶）其特性是具有极佳的耐油，抗张强度，所以适合制作各类油封等等。 硅橡胶的特性； A 耐热性能和耐寒性能优异，能在-50—2500C 温度范围内长期使用而保持其橡胶弹性； B 有优良的耐臭氧性，电绝缘性； C 具有优异的耐疲劳性，抗冲击性，可长期日光下曝露使用； D 可大量充填，可制作带有橡胶弹性的导电材料； E 流动性极佳，可制作几何开头复杂的制品，毛边较易处理； F 硫化胶可制作卫生用品。 8．2 不足 A 抗拉性差，伸长率低； B 混料不易下片； C 价格较高； D 与其它物质的接着性着 SR （硅橡胶）：应用其优异的弹性与耐疲劳性，适用制作受冲击频率高的扣种电器按键和垫片，应用耐寒性和耐温性，制作卫生食品
硅橡胶具有优异的耐热性、耐寒性、介电性、耐臭氧和耐大气老化等性能，硅橡胶突出的性能是使用温度宽广，能在-60℃（或更低的温度）至+250℃（或更高的温度）下长期使用。但硅橡胶的抗张强度和抗撕裂强度等机械性能较差，在常温下其物理机械性能不及大多数合成橡胶，且除腈硅、氟硅橡胶外，一般的硅橡胶耐油、耐溶剂性能欠佳，故硅橡胶不宜用于普通条件的场合，但却非常适用于许多特定的用途。 还值得指出的是，在生物医学工程中，高分子材料具有十分重要的作用，而硅橡胶则是医用高分子材料中特别重要的一类，它具有优异的生理惰性，无毒、无味、无腐蚀、抗凝血、与机体的相容性好，并能经受苛刻的消毒条件。根据需要可加工成管材、片材、薄膜及异形构件，可用做医疗器械、人工脏器等。现今国内都有专门的医用级硅橡胶。 一、硅橡胶的品种 硅橡胶按其硫化特性可分为热硫化型硅橡胶和室温硫化型硅橡胶两类。按性能和用途的不同可分为通用型、超耐低温型、超耐高温型、高强力型、耐油型、医用型等等。按所用单体的不同，则可分为甲基乙烯基硅橡胶，甲基苯基乙烯基硅橡胶、氟硅，腈硅橡胶等。 1、二甲基硅橡胶（简称甲基硅橡胶）： 制备高分子量的线型二甲基聚硅氧烷橡胶，必须要有高纯度的原料，为保证原料的纯度，工业上通常是先将经过精镏提纯，含量为％以上的二甲基二氯硅烷在乙醇—水介质中，在酸催化下进行水解缩合，并分离出双官能度的硅氧烷四聚体即八甲基环四硅氧烷，然后再使四环体在催化剂作用下，形成高分子线型二甲基聚硅氧烷。二甲基硅橡胶的形成反应可用下式表示： 二甲基硅橡胶生胶为无色透明的弹性体，通常用活性较高的有机过氧化物进行硫化。硫化胶可在—60~+250℃范围内使用，二甲基硅橡胶的硫化活性低，高温压缩永久变形大，不宜于制厚制品，厚制品硫化比较困难，内层亦易起泡。由于含少量乙烯基的甲基乙烯基硅橡胶性能较之为优，故二甲基硅橡胶已逐渐被甲基乙烯基硅橡胶所取代。现今生产和应用的其它类型的硅橡胶，它们除含有二甲基硅氧烷结构单元外，还含有或多或少的其它双官能硅氧烷的结构单元，但其制备方法与二甲基硅橡胶的制法没有本质的区别，其制备方法一般为在有利于环体形成的条件下，使所需的某种双官能度的硅单体进行水解缩合，然后按其所需比例加入八甲基环四硅氧烷，再在催化剂作用下共同反应而制得。 2、甲基乙烯基硅橡胶（简称乙烯基硅橡胶）： 其结构式可表示为： 此种橡胶由于含有少量的乙烯基侧链，故比甲基硅橡胶容易硫化，使之有更多种类的过氧化物可供硫化使用，并可大大减少过氧化物的用量。采用含少量乙烯基的硅橡胶与二甲基硅橡胶相较，可使抗压缩永久变形性能获得显着的改进，低的压缩变形反映了它作为密封件在高温下具有较佳的支撑性，这乃是O型圈和垫圈等所必须具备的要求之一。甲基乙烯基硅橡胶工艺性能较好，操作方便，可制成厚制品且压出、压延半成品表面光滑，是目前较常用的一种硅橡胶。 3、甲基苯基乙烯基硅橡胶（简称苯基硅橡胶）：
绝缘硅橡胶的研究进展 （高分子08-1 0802030115 李园园） 摘要：介绍了硅橡胶绝缘性及其相关方向的研究进展，综述了提高硅橡胶绝缘性能的主要途径和方法，指出了提高硅橡胶相关性能的发展方向级应用前景。 关键词：硅橡胶绝缘性耐热性 硅橡胶的分子主链为硅氧链，硅原子上连接有一个或两个有机基团，其分 子结构通式为 [1] 从分子结构可以看出硅橡胶绝缘具有很高的耐热性、优异的耐寒性、优良的电绝缘性能、良好的耐老化性能、优异的耐油性能，并且无毒无臭，是优良的环保材料。它非常适合用作电气电工行业的有机绝缘材料，近年来已在电气绝缘系统中得到越来越广泛的应用。 国内外大多数复合绝缘子生产厂家均采用填充有较多氢氧化铝(Al2O3 . 3H2O)的甲基乙烯基硅橡胶(即高温硫化硅橡胶)作为户外绝缘材料，还有如用作复合避雷器、断路器、变压器、高压开关和穿墙套管等的外套绝缘材料等。据不完全统计，至2001年我国在高压线路上运行的硅橡胶复合绝缘子已达190万支，而且用量每年以25 %以上的速度在增长。大大地促进了电力工业的发展，提高了用电安全性，具有社会和经济的双重效益[2]。 1硅橡胶的分类 按各种侧基官能团与硅原子相连方式分类，硅橡胶包括：甲基硅橡胶(原材料生产产品)、甲基乙烯基硅橡胶(综合应用，压缩性能良好)、苯基甲基乙烯基硅橡胶(低温，热辐射稳定性良好)和三氟丙基甲基乙烯基硅橡胶(化工合成，温度范围为-62～191℃)[3]。 硅橡胶根据其硫化温度、硫化反应可分为图1所示的几种类型[4]。 图1 为了适应特殊的用途，需要具有特种性能的硅橡胶。具有特种性能的硅橡胶主要通过加入某种特殊功能的添加剂、硅橡胶共混改性和硅橡胶共聚改性等方法来制备。具有特种性能的硅橡胶种类较多，根据所要求的特殊用途分为：阻燃硅橡胶、耐热硅橡胶、阻尼硅橡胶、导热硅橡胶、导电硅橡胶、绝缘硅橡胶、屏蔽性硅橡胶、海绵硅橡胶、耐油硅橡胶等。 本文重点介绍绝缘硅橡胶国内外研究进展，并对目前存在的问题与未来的发展方向提出了一些看法。 2耐热绝缘硅橡胶 目前广泛使用的绝缘材料主要是聚氯乙烯和XLPE等，但不能适应在高温环境中正常工作，随着电缆行业的发展与需求，耐热绝缘硅橡胶应运而生。
导热硅橡胶材料在电子电器行业中的应用 来源:广州市白云化工实业有限公司作者:陈思斌，王洪敏，诸泉日期:2010-8-4 随着工业生产和科学技术的发展，人们对材料不断提出新的要求。在电子电器领域，由于集成技术和组装技术的迅速发展，电子元件、逻辑电路向轻、薄、小的方向发展，发热量也随之增加，从而需要高导热的绝缘材料，有效的去除电子设备产生的热量，这关系到产品的使用寿命和质量的可靠性。 传统的解决电子设备散热的方法，是在发热体与散热体之间垫一层绝缘的介质作为导热材料，如云母、聚四氟乙烯及氧化铍陶瓷等等，这种方法有一定的效果，但存在导热性能差，机械性能低、价格高等缺点［1］。目前，解决电子设备散热有些是通过各种形式的散热器来解决，但大多数必须通过导热材料来解决，导热硅橡胶材料是导热材料中最重要的一员。本文主要是介绍了导热硅橡胶材料的种类，并提出了一些需导热产品的应用解决方案。 1、导热硅橡胶材料导热的机理 导热硅橡胶材料是一种典型的高分子复合材料，其导热性能主要是由导热填料的种类和导热填料在硅橡胶基体中的分布情况决定的。金属填料（如Al、Ag等）具有较高的导热系数，但是大多数是导热也导电的；无机非金属材料（如AlN、SiC等）导热系数也较高，但价格相当昂贵；目前主要用金属氧化物（如Al2O3、ZnO等）作为导热填料，如表1是一些导热填料的导热系数。各种填充材料的导热机理均不同，金属材料主要是靠电子运动进行导热，金属导热率随温度的升高而降低，非金属的热扩散速度主要取决于邻近原子的震动及结合基团，在强共价键合的材料中，在有序的晶体晶格中导热是比较有效率的［2］。所以在采用非金属材料作为导热填料时，如何提高体系中的导热“堆砌度”是提高导热系数的主要手段。
硅橡胶｜硅橡胶性能｜硅橡胶物性简介 硅橡胶作为常用橡胶的一种，其属于合成橡胶中特殊橡胶类。其具有许多优良性能，如无毒，与人体相容性好，耐高低温，耐臭氧，耐紫外线等。随着人们环保意识的增强与硅橡胶价格的走低，硅橡胶也应用越来越广泛。本文将对硅橡胶物理性能作简要介绍： 1、机械性能：体现机械性能的参数有硬度，拉伸强度，抗撕强度，扯断伸长率，回弹性，压缩户久变形率等。 硅橡胶的硬度现在可以做到SHOREA 0-90度，常用硬度为30-70度，30度以下为低硬度硅胶，70度以上为高硬度硅胶。 硅橡胶的拉伸强度一般在10MPa以下，做到11较难，12很难做到。一般来说气相硅橡胶要比沉淀硅橡胶拉伸强度要高。 抗撕强度：常用测度抗撕强度的方法有直角法和半圆法，两者测试值不同，用直角法测试高抗撕硅胶一般能达到将近50Kgf/cm,用半圆法测试可达35Kgf/cm以上。高抗撕硅胶都是气相法硅橡胶。 硅橡胶的扯断伸长率一般随着硬度提高而减小，因而低硬度硅橡胶的扯断伸长率要更高，有的可达1000%以上，气相法硅橡胶的扯断伸长率经同硬度的沉定法硅橡胶要高。
硅橡胶的压缩永久变形率最低的可作到5%以下，这一参数与回弹性有关，但又不尽相同，其是作硅橡胶胶辊，密封件等产品关注的一个重要参数。 回弹性硅橡胶重要机械性能之一，高回弹硅橡胶的回弹性可做到70以上，有的甚至可达80 2、硅橡胶的热性能： 硅橡胶是在现在橡胶品种中最耐高低温的品种，低温可耐零下90摄氏度，高温可达300摄氏度以上。普通硅橡胶的工作温度范围一般零下40度到零上180度之间。事实上很多时候选用硅橡胶都是因为其热性能的优势才采用的，如在寒冷地区的冬天，一些橡胶件就必须使用硅橡胶才行。 3、硅橡胶电性能： 一般硅橡胶是绝缘的，特制硅橡胶才是导电的，判断硅橡胶是否导电的参数是体积电阻率，其单位是Ω*m，体积电阻率在109数值以上为绝缘硅橡胶，数值在106－109之间的，为抗静电硅橡胶，106以下的为导电硅橡胶。 4、硅橡胶的可燃性：
硅橡胶老化性能研究及寿命预测 发表时间：2017-10-16T12:11:21.247Z 来源：《建筑学研究前沿》2017年第14期作者：朱剑波1 欧阳赛红2 [导读] 这可以通过降低和消除胶料中的酸、碱以阻止硅氧主链的降解反应、添加耐热添加剂和选择合适的填料等途径来实现。 1.长园高能电气股份有限公司 523128； 2.广州市佳林化学科技有限公司 510632摘要：采用加速老化试验方法对硅橡胶的热氧老化性能进行了研究，以获得不同老化温度及老化时间对硅橡胶力学性能的影响规律，并利用Arrhenius方程对热空气老化环境下的硅橡胶使用寿命做出预测。结果表明，硅橡胶在热空气中老化时，随老化温度的升高和老化时间的延长，材料的拉伸强度和断裂伸长率均降低; 分别以拉伸强度和断裂伸长率作为考察指标做出寿命预测，推算出的寿命分别约为15a和 16.4a。 关键词：硅橡胶；老化性能；寿命预测 前言：硅橡胶以线型聚硅氧烷为生胶，通过填充填料并与其他助剂混炼后，再在一定条件下硫化，得到弹性态的硫化胶。其主要成分聚硅氧烷是以交替Si-O为主链、侧链为有机基团的半无机半有机线性高分子，因此，硅橡胶具有许多优异的性质，硅橡胶兼具有机高分子和无机物的优异性能。 硅橡胶凭借其独特的性能，已广泛应用于社会生产生活中的各个领域，尤其在国防建设。尖端科技发展等领域发挥着不可替代的作用。但由于橡胶在贮存过程中会逐渐变质，其各项性能会随着时间增加而逐渐下降，甚至失去使用价值。目前针对材料老化寿命的研究方法使用较多的是通过热空气老化测定橡胶选定性能的变化及达到指定临界值的时间，并利用Ar-rhenius方程来推算橡胶的贮存寿命。国家标准GB/T20020-2005详细阐述了应用该方程推算寿命的方法。 本文使用该方法研究了硅橡胶的老化性能，并对硅橡胶使用寿命进行了评估，有利于硅橡胶产品生产过程中改进性能。改善质量，为硅橡胶交付产品确定保险期(寿命)，同时为其应用提供实验研究数据参考和理论依据。 1. 硅橡胶的耐热氧老化性 硅橡胶在高温下的老化性能与其分子结构和环境条件密切相关，通常硅橡胶在高温下发生主链降解和侧基氧化反应。端基为硅羟基（Si-OH）的硅橡胶的主链断裂降解方式存在；而端基为乙烯基（Si-C=C）的甲基硅橡胶可以采用无规断裂方式降解，也可以按残余催化剂参与解扣的方式降解。 颜熹等人发现，在相同压缩载荷下，硅橡胶泡沫的泡孔结构破坏的严重程度随着老化温度的上升或老化时间的增加而加剧，这直接导致硅橡胶泡沫材料老化后压缩永久变形量增大；同时，张凯则采用加速老化试验方法对硅橡胶泡沫材料的热氧老化性能进行了研究，发现在应力存在下，材料的老化性能变化主要来源于2方面，意识硅橡胶材料自身的老化过程；而是硅橡胶泡沫材料内部泡孔的变化。在热氧老化过程中，随着老化温度和老化时间的增加，硅橡胶泡沫材料的泡孔结构逐渐破坏一直与丧失，表现为压缩永久变形和硬化趋势的增大。S.A.Visser等人发现，在周期应力作用下，随着温度的升高，二甲基硅氧烷和二苯基硅氧烷共聚弹性体的蠕变随着二苯基硅氧烷含量的增加而下降。 2. 实验部分 2.1实验原料 硅橡胶片: 自制 2.2实验仪器及设备 自然通风老化烘箱: GS101-2，重庆试验设备厂; 微机控制电子万能材料试验机: RGM-3005D，深圳瑞格尔仪器有限公司。 2.3试样制备 将硅橡胶片根据GB/T 528-2009裁成哑铃型试样，制得样片140片，并经过二次硫化。 2.4性能测试 2.4.1 热老化实验 采用自然通风老化烘箱，分别保持温度 120、150、180、210°C。将样品分别放入上述4种温度的烘箱中进行热老化实验，实验过程中保持样片间通风良好并受热均匀。 2.4.2 拉伸性能测试 从样条放入烘箱开始计算，分别在24、96、120、312、408、576、720、912、1080、1320、1560、1824、2040h测试其拉伸强度和断裂伸长率，直至各温度条件下，样条的拉伸性能降到初始值的50%，终止实验。若2040h还未达到50%，则需要每隔240h再次继续测试。 3. 结果与讨论 3.1热老化寿命推算依据 研究橡胶材料在模拟实验条件下的微观结构变化和宏观性能变化的对应关系是建立数学模型的基础。动力学表达式明确后，结合反应速率常数K与Arrhr-nius方程(式3)，得到P=F(t，T)的表达式(式4)，利用所得实验数据，进行计算处理，最终拟合得出公式5中各项系数。在一定温度范围，材料力学性能的变化是老化时间的函数:
