普通混凝土用砂、石质量标准及检验方法
普通砼用砂、石检测
作业指导书
哈尔滨市龙盛商品混凝土有限公司实验室持有人:
普通砼用砂检测作业指导书
一、检测标准

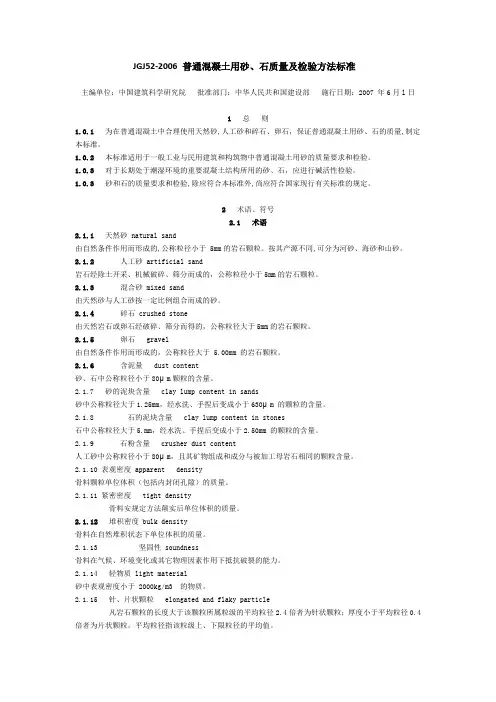

JGJ 52-2006 普通混凝土用砂质量标准及检验方法
二、取样
同产地，同时进场用大型工具运输以400m3、以小型工具运输的200m3为一验收批，不足上述数量者以一批论。
在料堆上取样时，取样部位应分布均匀。取样前先将取样部位表层铲除，然后各部位抽取大致相等的8份，组成一组试样。
每组试样的取样数量对每一单项试验应不小于表1最小取样重量。可用同一组试样进行几项不同试验，然后用分料器或人工四分法进行缩分。人工四分法将试样在潮湿状态下拌匀，堆成厚度20mm 圆饼，然后沿相互垂直的两条直径把园饼分成四等份取其对角的两份，然后再重新拌匀重复上述过程，直至缩分后材料量略多于进行试验所需数量。
每一试验项目所需砂的最小取样数量见表1。
三、技术指标
1、砂颗粒级配区
2、砂中含泥量、泥块含量限值
3、砂中有机物含量限值
有机物含量（用比色法试验）；颜色不应深于标准色，如深于标准色，则应按水泥胶砂强度试验方法，进行强度对比试验，抗压强度比不低于0.95。
四、常规试验步骤（试验前应填写仪器设备使用记录）
（一）砂的筛分析试验
1、本方法适用于测定普通混凝土用天然砂的颗粒级配及细度模数。
2、本试验应采用下列仪器设备：
试验筛：10.0、5.0、2.5mm的圆孔筛和1.25、0.63、0.315、0.16mm 的方孔筛，以及筛的底盘和盖各一只。
天平：称量1000g，感量1g。
摇筛机。
烘箱：能使温度控制在100~110℃。
浅盘和硬、软毛刷等。
3、试样制备：试验前前应先将来样通过10mm筛，并算出筛余百分率，然后称取每份不少于550g的试样两份，分别倒入两个浅盘中，在100~110℃的温度下烘干到恒重。冷却至室温备用。
4、试验步骤：准确称取烘干试样500g，置于按筛孔大小（大孔在上、小孔在下）顺序排列的套筛的最上一只筛（即5mm筛孔筛）上；将套筛装入摇筛机内固紧，筛分时间为10min左右；然后取出套筛，再按筛孔大小顺序，在清洁的浅盘上逐个进行手筛，直到每分钟的筛出量不超过试样总量的0.1%时为止，通过的颗粒并入下一个
筛，并和下一个筛中试样一起过筛，按这样顺序进行，直至每个筛全部筛完为止。称取各筛筛余试样的重量（精确至1g），所有各筛的分计筛余量和底盘中剩余量的总和与筛分前的试样总量相比，其相差不得超过1%。
5、筛分析试验结果应按下列步骤计算：
（1）计算分计筛余百分率（各筛上的筛余量除以试样总量的百分率），精确至0.1%;
（2）计算累计筛余百分率（该筛上的分计筛余百分率与大于该筛上的分计筛余百分率之总和）精确至1%；
（3）根据各筛的累计筛余百分率评定该试样的颗粒级配分布情况；
（4）按下式计算砂的细度模数（精确至0.01）:
μf = β2+β3+β4+β5+β6
100 - β1
式中：β1
、β2、β3、β4、β5、β6——分别为5、2.5、1.25、0.63、0.315、0.16mm各筛上的累计筛余百分率。
（5）筛分试验应采用两个试样平行试验。细度模数以两次试验结果的算术平均值为测定值（精确至0.1）。如两次试验所得的细度模数之差大于0.2时，应重新取样进行试验。
（6）按0.63mm筛的累计筛余百分率及前表，确定砂所属的区域。
（二）砂的表观密度试验（标准方法）
1、本方法适用于测定砂的表观密度。
2、本试验应采用下列仪器设备
天平：称量1000g，感量1g
容量瓶：500ml
干燥器、浅盘、铝制料勺、温度计等
烘箱：能使温度控制在100~110℃
烧杯：500ml
3、试样制备：将缩分至650g左右的试样在温度为100~110℃的烘箱中烘干至恒重，并在干燥器内冷却至室温。
4、试验步骤
（1）称取烘干试样300g，装入盛有半瓶冷开水的容量瓶中；
（2）摇转容量瓶，使试样在水中充分搅动以排除气泡，塞紧瓶塞，静置24h左右。然后用滴管添水，使水面与瓶颈刻度线平齐，再塞紧瓶塞，擦干瓶外水分，称其重量；
（3）倒出瓶中的水和试样，将瓶的内外表面洗净，再向瓶内注入与第（1）、（2）款水温相差不超过2℃的冷开水至瓶颈刻度线。塞紧瓶塞，擦干瓶外水分，称其重量。
5、表观密度应按下式计算（精确到10kg/m3）：
ρ=（[m0/ m0+ m2- m1]- a t）×1000（kg/m3）
式中：m0——试样的烘干重量，g；
m1——试样、水及容量瓶总重，g；
m2——水及容量瓶总重，g；
a t——考虑称量时的水温对水相对密度影响的修正系数。
不同水温下砂的表观密度温度修正系数
以两次试验结果的算术平均值作为测定值，如两次结果之差大于20kg/m3时，应重新取样进行试验。
（三）砂的堆积密度试验
1、本方法适用于测定砂的堆积密度。
2、试验应采用下列仪器设备：
案秤：称量5000g，感量5g
容量筒：金属制、圆柱形、内径108mm净高109mm，筒壁厚2mm，容积约为1L筒底厚5mm
漏斗或铝制料勺
烘箱：能使温度控制在100~110℃
直尺、浅盘等
3、试样制备、；用浅盘装样品约3L ，在温度为100~110℃烘箱中烘干至恒重，取出并冷却至室温，再用5mm 孔径的筛子过筛，分成大致相等的两份备用。试样烘干后如有结块，应在试验前先予捏碎。
4、试验步骤：取试样一份，用漏斗或铝制料勺，将它徐徐装入容量筒（漏斗出料口或料勺距容量筒筒口不应超过50mm ）直至试样装满并超出容量筒筒口。然后用直尺将多余的试样沿筒口中心线向两个相反方向刮平，称其重量。
5、试验结果计算应符合下列规定： 堆积密度按下式计算（精确至10kg/m 3）
100V
1
21?-=
m m ρ 式中：m 1——容量筒的重量，kg ； m 2——容量筒和砂总重，kg ； V ——容量筒容积；L 。
以两次试验结果的算术平均值作为测定值。
（四）砂的含泥量试验（标准方法） 1、本方法适用于测定砂中的含泥量。 2、试验应采用的仪器设备： （1）天平：称量1000g ，感量1g （2）烘箱：能使温度控制在100~110℃ （3）筛：孔径为0.08mm 、1.25mm 各一个 （4）洗砂用的容器及烘干用的浅盘等
3、试样制备：将样品在潮湿状态下用四分法缩分至约1100g ，
置于温度为100~110℃的烘箱中烘干至恒重，冷却至室温后，立即称取各为400g 的试样两份备用。
4、试验步骤：取烘干试样一份置于容器中注入饮用水，使水面高出砂面约150mm 充分拌均匀后浸泡2h ，然后用手在水中淘洗试样，使尘屑、淤泥和粘土与砂粒分离，并使之悬浮或溶于水中。缓缓地将浑浊液倒入1.25mm 及0.08mm 的套筛上(1.25mm 筛放置上面)，滤去小于0.08mm 的颗粒。试验前筛的两面应先用水润湿，在整个试验过程中，应注意避免砂粒丢失。再次加水于筒中，重复上述过程，直到筒内洗出的水清澈为止。用水冲洗剩留在筛上的细粒，并将0.08mm 筛放在水中来回摇动，（使水面略高出筛中砂粒的上表面）以充分洗除小于0.08mm 的颗粒。然后将两只筛上剩留在筛上的颗粒和筒中已经洗净的试样一并装入浅盘，置于温度为100~110℃的烘箱中烘干至恒重。取出来冷却至室温后，称试样的重量。
5、砂的含泥量应按下式计算（精确至0.1%）
1000
1
0?-=
m m m C ω 式中：m 0——试验前的烘干试样重量，g ； m 1——试验后的烘干试样重量，g 。
以两个试样试验结果的算术平均值作为测定值。两次结果 的差值超过0.5%时，应重新取样进行试验。
（五）砂的泥块含量试验
1、本方法适用于测定砂中泥块含量。
2、试验应采用下列仪器设备：
（1） 天平：称量2000g ，感量2g （2） 烘箱：温度控制在100~110℃
（3） 试验筛：孔径为0.63mm 及1.25mm 各一个 （4） 洗砂用的容器及烘干用的浅盘等
3、试样制备：将样品在潮湿状态下四分法缩分至约3000g ，置于温度为100~110℃的烘箱中烘干至恒重，冷却至室温后，用1.25mm 筛筛分，到筛上的砂400g 分为两份备用。
4、试验步骤：称取试样200g 置于容器中并注入饮用水，使水面高出砂面约150 mm 。充分拌混均匀后浸泡24h ，然后用手在水中碾碎泥块，再把试样放在0.63mm 筛上，用水淘洗，直至水清澈为止。保留下来的试样应小心地从筛里取出，装入浅盘后，置于温度为100~110℃烘箱中烘干至恒重，冷却后称重。
5、砂中泥块含量应按下式计算（精确至0.1%）
1001
2
11,?-=
m m m C ω 式中：：ωC ，l ——泥块含量。%；
m 1——试验前的干燥试样重量。G ； m 2——试验后的干燥试样重量，g 。
取两次试样试验结果的算术平均值作为测定值，两次结果的差值超过0.4%时，应重新取样进行试验。
（六）砂中有机物含量试验
1、本方法适用于近似地测定天然砂中的有机物含量是否达到影响混凝土质量的程度。
2、本试验应采有下列仪器设备：
（1）天平：称量100g，感量0.01g；感量500g；感量0.5g各一台（2）量筒：2500ml，100ml，10ml
（3）烧杯，玻璃棒和孔径为5mm的筛
（4）氢氧化钠溶液: 氢氧化钠与蒸馏水之重量比为3:97
（5）鞣酸、酒精等
3、试样制备：筛去样品中5mm以上的颗粒，用四分法缩分至约500g，风干备用。
4、试验步骤：向250ml量筒中倒入试样至130ml刻度处，再注入浓度为3%的氢氧化钠溶液至200ml刻度处，剧烈摇动后静置24h；比较试样上部溶液和新配制标准溶液的颜色，盛装标准溶液与装试样的重量容积应一致。
注：标准溶液的配制方法：取2g鞣酸粉溶解于98ml的10%酒精溶液中，即得所需的鞣酸溶液后取该溶液2.5ml注入97.5ml，3%的氢氧化钠溶液中，加塞后剧烈摇动，静置24h，即得标准溶液.
5、结果评定：
（1）若试样上部的溶液颜色浅于标准溶液的颜色，则试样的有机质含量鉴定合格。如两种溶液的颜色接近，则应将该试样（包括上部溶液）倒入烧杯中放在温度为60~70℃的水浴锅中加热2~3h，然后再与标准溶液比色。
（2）如溶液的颜色深于标准色，则应按下法进一步试验:
取试样一份，用3%的氢氧化钠溶液洗除有机杂物，再用清水淘洗干净，至试样用比色法试验时溶液的颜色颜色浅于标准色，然后用洗除有机质的末洗除的试样分别按现行的国家标准《水泥胶砂强度试
验方法》配制两种水泥砂浆，测定28天的抗压强度，如未经洗除的砂的砂浆强度与洗除有机质后的砂的砂浆强度比，一低于0.95时，则此砂可以采用。
（五）试验结束后，应检查水源、电源是否关闭；应极时清理试验用具及试验现场。
（六）整理试验数据。经审核员初审无误后出具试验报告。
（七）普通混凝土用砂的常规试验周期为4天。试验后的残样留置7天（从试验报告出具完毕后算起）。
普通砼用碎石或卵石检测作业指导书
（一）检测标准：JGJ 52-2006普通砼用碎石或卵石质量标准及检验方法
（二）取样：在料堆上取样时，取样部位应均匀分布，取样前先将取样部位表面铲除，然后由各部位抽取大致相等的试样15份（在料堆的顶部、中部、底部各由均匀分布的15个不同部位取得）组成一组
试样。每组试样的取样数量，对每一单项试验，应不小于表1-1中最少取样重量，需作几项试验时，如确能保证试样经一项试验后不致影响另一项试验结果，可用同一组试样进行几项不同试验。（三）技术指标
1、碎石或卵石的颗粒级配范围
以下试验项目所需碎石或卵石的最少取样数量（kg）表1-1
2、
(四)常规试验步骤: （试验前应填写仪器设备使用记录）。
一、碎石或卵石的筛分析试验
1、本方法适用于测定碎石或卵石的颗粒级配。
2、本试验应采用下列仪器设备：
（1）试验筛：100、80、63、50、40、31.5、25、20、16、10、5和
2.5mm的圆孔筛，以及筛的底盘和盖各一只。
（2）天平或案秤：精确至试样量的0.1%左右。
（3）烘箱：能使温度控制在100~110℃。
（4）浅盘。
3、试样制备：试验前用四分法将样品缩分至略重于本试验所规定
的试样所需量，烘干或风干后备用。
4、试验步骤：将试样按筛孔大小（大孔在上、小孔在下）顺序过
筛，当每号筛上筛余层的厚度大于试样的最大粒径值时，应将该号筛上的筛余分成两份，再次进行筛分，直到每分钟的筛出
量不超过试样总量的0.1%时为止；称取各筛筛余试样的重量
（精确至试样总重量的0.1%）。在筛上所有分计筛余量和筛底
剩余量的总和与筛分前的试样总量相比，其相差不得超过1%。
5、筛分析试验结果应按下列步骤计算：
（1）由各筛上的筛余量除以试样总量计算得出该号筛的分计筛余百分率，精确至0.1%;
（2）每号筛计算得出的分计筛余百分率与大于该筛筛号各筛的分计筛余百分率相加，精确至1%；
（3）根据各筛的累计筛余百分率评定该试样的颗粒级配。
二、碎石或卵石的表观密度试验（简易方法）
1、本方法适用于测定碎石或卵石的表观密度。不宜用于最大粒径
超过40mm的碎石或卵石。
2、本试验应采用下列仪器设备；
（1）天平：称量5000g，感量5g。
（2）广口瓶：1000ml磨口，并带玻璃片
（3）试验筛：孔径为5mm
（4）烘箱：能使温度控制在100~110℃。
（5）毛巾、刷子等。
3、试样制备：试验前，将样品筛去5mm以下的颗粒，用四分法
缩分至不少于2000g，洗刷干净后分成两份备用。
4、表观密度试验所需的试样最少重量表2-1
5、试验步骤：(1)按表2-1规定的数量称取试样;(2)将试样浸水饱
和，然后装入广口瓶中.装试样时，广口瓶应倾斜放置，注入饮用水，用玻璃片覆盖瓶口，以上下左右摇晃的方法排除气泡;(3)气泡排尽后，向瓶中添加饮用水至水面凸出瓶口边缘.然后用玻璃片沿瓶口迅速滑行，，使其紧贴瓶口水面。擦干瓶外水分后，称取试样、水、瓶和玻璃片总重量；（3）将瓶中的试样倒入浅盘中，放在100~110℃的烘箱中烘干至恒重。取出，放在带盖的容器中冷却至室温后称重；（4）将瓶洗净，得新注入饮用水，用玻璃片紧贴瓶口水面，擦干瓶外水份后称重。表观密度应按下式计算（精确到10kg/m3）：
ρ=（[m0/ m0+ m2- m1]- a t）×1000（kg/m3）
式中：m0：试样的烘干重量；（g）
m1：试样、水、瓶和玻璃片总重（g）；
m2：水、瓶和玻璃片总重（g）；
a t：考虑称量时的水温对水相对密度影响的修正系数。
不同水温下碎石或卵石的表观密度温度修正系数
以两次试验结果的算术平均值作为测定值，如两次结果之差大于20kg/m3时，应重新取样进行试验。对颗粒材质不均匀的试样，如两次结果之差超过20kg/m3时，可取四次测定结果的算术平均值作为测定值。
三、碎石或卵石的堆积密度试验
1、本方法适用于测定的碎石或卵石堆积密度。
2、试验应采用下列仪器设备：
（1）案秤：称量50kg，感量50g，及称量100kg，感量100g各一台（2）容量筒：金属制，其规格见表3-1
（3）烘箱：能使温度控制在100~110℃
（4）平头铁锹
容量筒的规格要求表3-1
3、试样制备：试验前，取重量约等于表1-1所规定的试样放入浅
盘，在100~110℃的烘箱中烘干，也可摊在清洁的地面上风干，拌匀后分成两份备用。
4、试验步骤：取试样一份，置于平整干净的地板（或铁板）上，
用平头铁锹铲起试样，使石子自由落入容量筒内。此时，从铁
锹的齐口至容量筒上口的距离应保持为50mm左右。装满容量
筒并除去凸出筒口表面的颗粒，并以合适的颗粒填入凹陷部
分，使表面稍凸起部分和凹陷部分的体积大致相等，称取试样
和容量筒共重。试验结果计算应符合下列规定：
堆积密度按下式计算（精确至10kg/m3）
ρl=(m2-m1)/V×1000 （kg/m3）
式中：m1：容量筒的重量（kg）
m2：容量筒和试样总重（kg）
V：容量筒容积（L）
以两次试验结果的算术平均值作为测定值。
四、碎石或卵石的含泥量试验
1、本方法适用于测定碎石或卵石中的含泥量。
2、试验应采用的仪器设备：
（1）案秤：称量10kg，感量10g。对最大粒径小于15mm的碎石或卵石应用称量为5kg感量为5g的天平；
（2）烘箱：能使温度控制在100~110℃；
（3）试验筛：孔径为1.25mm及0.08mm筛各一个；
（4）容器：容积约10L的瓷盘或金属盒；
（5）浅盘。
3、试样制备：试验前，将来样用四分法缩分至表4-1所规
定的量（注意防止细粉丢失），并置于温度为100~110℃
的烘箱内烘干至恒重，冷却至室温后分成两份备用。
含泥量试验所需的试样最小重量4-1
4、试验步骤：取试样一份置于容器中摊平，注入饮用水，
使水面高出石子表面约150mm；然后用手在水中淘洗
试样，使尘屑、淤泥和粘土与较粗颗粒分离，并使之
悬浮或溶于水中。缓缓地将浑浊液倒入 1.25mm及
