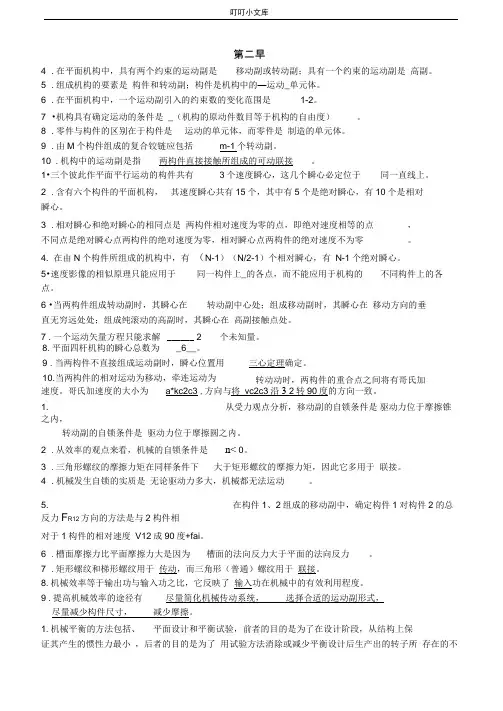

第二章
4．在平面机构中，具有两个约束的运动副是移动副或转动副；具有一个约束的运动副是高副。
5．组成机构的要素是构件和转动副；构件是机构中的_运动_单元体。
6．在平面机构中，一个运动副引入的约束数的变化范围是1-2。
7．机构具有确定运动的条件是_（机构的原动件数目等于机构的自由度）。
8．零件与构件的区别在于构件是运动的单元体，而零件是制造的单元体。
9．由M个构件组成的复合铰链应包括m-1个转动副。
10．机构中的运动副是指两构件直接接触所组成的可动联接。
1．三个彼此作平面平行运动的构件共有3个速度瞬心，这几个瞬心必定位于同一直线上。
2．含有六个构件的平面机构，其速度瞬心共有15个，其中有5个是绝对瞬心，有10个是相对瞬心。3．相对瞬心和绝对瞬心的相同点是两构件相对速度为零的点，即绝对速度相等的点，
不同点是绝对瞬心点两构件的绝对速度为零，相对瞬心点两构件的绝对速度不为零。
4．在由N个构件所组成的机构中，有(N-1)(N/2-1)个相对瞬心，有N-1个绝对瞬心。
5．速度影像的相似原理只能应用于同一构件上_的各点，而不能应用于机构的不同构件上的各点。6．当两构件组成转动副时，其瞬心在转动副中心处；组成移动副时，其瞬心在移动方向的垂直无穷远处处；组成纯滚动的高副时，其瞬心在高副接触点处。
7．一个运动矢量方程只能求解____2____个未知量。
8．平面四杆机构的瞬心总数为_6__。
9．当两构件不直接组成运动副时，瞬心位置用三心定理确定。
10．当两构件的相对运动为移动，牵连运动为转动动时，两构件的重合点之间将有哥氏加速度。哥氏加速度的大小为a*kc2c3，方向与将vc2c3沿ω2转90度的方向一致。
1．从受力观点分析，移动副的自锁条件是驱动力位于摩擦锥之内，
转动副的自锁条件是驱动力位于摩擦圆之内。
2．从效率的观点来看，机械的自锁条件是η＜0。
3．三角形螺纹的摩擦力矩在同样条件下大于矩形螺纹的摩擦力矩，因此它多用于联接。
4．机械发生自锁的实质是无论驱动力多大，机械都无法运动。
F方向的方法是与2构件相对于1 5．在构件1、2组成的移动副中，确定构件1对构件2的总反力
R
12
构件的相对速度V12成90度+fai。
6．槽面摩擦力比平面摩擦力大是因为槽面的法向反力大于平面的法向反力。
7．矩形螺纹和梯形螺纹用于传动，而三角形（普通）螺纹用于联接。
8．机械效率等于输出功与输入功之比，它反映了输入功在机械中的有效利用程度。
9．提高机械效率的途径有尽量简化机械传动系统，选择合适的运动副形式，
尽量减少构件尺寸，减少摩擦。
1．机械平衡的方法包括、平面设计和平衡试验，前者的目的是为了在设计阶段，从结构上保证其产生的惯性力最小，后者的目的是为了用试验方法消除或减少平衡设计后生产出的转子所存在的不平衡量_。2．刚性转子的平衡设计可分为两类：一类是静平衡设计，其质量分布特点是可近似地看做在同一回转平面内，平衡条件是。∑F=0即总惯性力为零；另一类是动平衡设计，其质量分布特点是不在同一回转平面内，平衡条件是∑F=0，∑M=0。
3．静平衡的刚性转子不一定是动平衡的，动平衡的刚性转子一定是静平衡的。
4．衡量转子平衡优劣的指标有许用偏心距e，许用不平衡质径积Mr。
1．机械中安装飞轮的目的是减少周期性的速度波动。
2．某机器的主轴平均角速度?m=100rad/s，机器运转的速度不均匀系数?=，则该机器的最大角速度?max 等于s，最小角速度?min等于s。
3．最大盈亏功是指机械系统在一个运动循环中___动能_____变化的最大差值。
4．某机械主轴实际转速在其平均转速的?3%范围内变化，则其速度不均匀系数?=。
5．机械产生速度波动的主要原因是在某瞬时，驱动力所做的功与阻抗力所做的功不等，速度波动类型有周期性和非周期性两种。
6．周期性速度波动和非周期性速度波动的调节方法分别是安装飞轮和调速器。
7．为了减少飞轮的重量和尺寸，应将飞轮装在高速轴上
1．铰链四杆机构具有两个曲柄的条件是符合杆长和条件且最短杆为机架。
2．在摆动导杆机构中，当以曲柄为原动件时，该机构的压力角0度，其传动角为90度。
3．在对心曲柄滑块机构中，若改选滑块为机架，则将演化成直动导杆机构。
4．在曲柄摇杆机构中，当摇杆为原动件，曲柄与连杆构件两次共线时，则机构出现死点位置。
5．在曲柄摇杆机构中，当曲柄与机架两次共线位置时出现最小传动角。
6．右图的铰链四杆机构中，若机构以AB杆为机架时，则为双曲
架时，则为曲柄摇杆机构。
柄机构；以CD杆为机架时，则为双摇杆机构；而以AD杆为机
7．机构的压力角是指从动件的受力方向与速度方向所夹的锐角，压力角愈大，则机构传动性能差。8．机构处于死点位置时，其传动角?为0，压力角?为90。
9．右图所示的运动链中，当AD杆为机架时为双曲柄机构；选择
BC杆为机架时为双摇杆机构；选择AB或CD杆为机架时为曲柄
摇杆机构。
10．在平面四杆机构中，能实现急回运动的机构有：偏置曲柄滑块机构、曲柄摇杆机构等。11．在对心曲柄滑块机构中，若改选曲柄为机架，则将演化成_回转导杆机构。
12．铰链四杆机构演化成其它型式的四杆机构有4种方法，它们是改变构件的形状和运动尺寸，改变运动副的尺寸，选不同构件为机架，运动副元素逆换。
13．机构倒置是指变换原动件。倒置以后相对运动不变，其原因是相对尺寸未变。
1．凸轮的基圆半径是从凸轮回转轴心_到理论轮廓的最短距离。
2．平底垂直于导路的直动推杆盘形凸轮机构，其压力角恒等于0。
3．在凸轮机构推杆的四种常用运动规律中，等速运动规律有刚性冲击；等加速减速运动规律有柔性冲击；正弦加速度_运动规律无冲击。
4．凸轮机构推杆运动规律的选择原则为：
满足工作对从动件的运动要求，保证凸轮机构具有良好的动力特性，考虑所设计出的凸轮廓线便于加工_。
5．设计滚子推杆盘形凸轮轮廓时，若发现工作廓线有变尖现象时，则尺寸参数上应采取的措施是增大基圆半径。
6．尖底直动推杆盘形凸轮机构的基圆半径加大时，压力角将减少。
7．滚子从动件盘形凸轮，它的实际廓线是理论廓线的内等距曲线。
8．凸轮机构的压力角是从动件的所受正压力方向和速度方向所夹的锐角。
1．以渐开线作为齿轮齿廓的优点是能保证定传动比传动、齿廓间的正压力方向不变、传动具有可分性。
2．用标准齿条型刀具加工标准齿轮时，其刀具的分度线与轮坯分度圆之间做纯滚动；加工变位齿轮时，其刀具的分度线平行的直线与轮坯的分度圆之间做纯滚动。
3．正变位齿轮与标准齿轮比较其分度圆齿厚增大，齿槽宽减小，齿顶高依毛胚大小而定，一般增大，齿根高减小。
4．蜗轮蜗杆传动的正确啮合条件是中间平面内蜗杆与蜗轮的模数与压力角分别相等且分别为标准值；γ1=β2，且旋向相同。
5．决定渐开线圆柱直齿轮尺寸的参数有齿数，模数，压力角，齿顶高系数，顶隙系数_。
6．一对渐开线直齿圆柱齿轮啮合传动时，两轮的节圆总是相切并相互作纯滚动的，而两轮的中心距不一定总等于两轮的分度圆半径之和。
7．斜齿轮在法面上具有标准模数和标准压力角。
8．若两轴夹角为900的渐开线直齿圆锥齿轮的齿数为Z1 = 25，Z2 = 40，则两轮的分度圆锥角?1= 32度，?2=58度。
9．一对渐开线标准直齿圆柱齿轮非标准安装时，节圆与分度圆不重合，分度圆的大小取决于齿数与模数，而节圆的大小取决于安装位置。
10．一对斜齿圆柱齿轮的重合度是由端面重合度和轴面重合度两部分组成。
11．已知一对渐开线直齿圆柱齿轮传动，其主动轮齿数Z 1 = 20，基圆直径d b1 = ，从动轮齿数Z 2 = 67，则从动轮的基圆直径d b2 = 。
12．用标准齿条型刀具加工标准直齿轮时，在其它条件不变时，只改变刀具的移动线速度，则影响被切齿轮的齿数。
1．周转轮系的基本构件是作为输入或输出运动的构件。
2．差动轮系和行星轮系的最本质区别是行星轮中有一个太阳轮是固定不动的。
3．具有确定运动的差动轮系中其原动件数目为2。
2．微动螺旋机构的两段螺纹的旋向应相同，两导程应不相等。
3．在单万向联轴节中，主、从动轴传动比2112
ωω=i 的变化范围是1/cos α~cos α，其变化幅度与
两轴夹角α有关。
机构中按给定的运动规律对立运动的构件称为原动件；而其余活动构件称为从动件。
转动副的自锁条件是：驱动力作用在摩擦圆内。
对心曲柄滑块机构，若以曲柄为机架，则该机构演化为导杆机构。
齿轮机构的重合度愈大，表明同时参加啮合的轮齿对数愈多。
棘轮机构的主要组成构件有：棘轮、棘爪、止动爪等。
设计滚子推杆盘形凸轮轮廓线时，若发现工作廓线有变尖现象时，则尺寸参数上应采取的措施是：加大基圆半径。
在曲柄摇杆机构中，当曲柄与机架两次共线位置时出现最小传动角。
当两构件组成兼有滑动和滚动的高副时，其瞬心在
过接触点高副元素的公法线处
渐开线的形状取决于基圆的大小。
直齿圆柱齿轮机构的正确啮合条件是：模数相等、压力角相等。
转动副的自锁条件是驱动力臂≤摩擦圆半径。
斜齿轮传动与直齿轮传动比较的主要优点：啮合性能好，重合度大，结构紧凑。 一、 判断题：
1．机构的自由度一定是大于或等于1。T
2．虚约束是指机构中某些对机构的运动无约束作用的约束。在大多数情况下虚约束用来改善机构的受力状况。T
3．局部自由度是指在有些机构中某些构件所产生的、不影响机构其他构件运动的局部运动的自由度。T
4．只有自由度为1的机构才具有确定的运动。F
5．任何机构都是自由度为零的基本杆组依次连接到原动件和机架上面构成的。T
6．运动链要成为机构，必须使运动链中原动件数目大于或等于自由度数。F
7．任何机构都是由机架加原动件，再加自由度为零的杆组组成的。因此杆组是自由度为零的运动链。T
1．瞬心是作平面运动的两构件上瞬时相对速度为零的重合点，也就是绝对速度相等的点。T
2．作平面运动的三个构件之间共有三个速度瞬心，它们不一定位于同一直线上。F
3．在平面机构中，有n 个活动构件，则该机构的瞬心总数为
2
)1(-n n 。F 4．速度瞬心是两刚体上相对速度为零的重合点。F
5．当两构件不直接组成运动副时，瞬心位置用三心定理来确定T。
6．速度瞬心是指两构件相对运动时相对速度相等的点。F
1．三角螺纹比矩形螺纹的摩擦大，故三角螺纹多用应于联接，矩形螺纹多应用于传动。T
2．提高机械效率的途径有：尽量简化机械传动系统、选择合适的运动副形式、尽量减少构件尺寸、减少摩擦。T
3．平面摩擦的自锁条件是压力角大于摩擦角。F
4．平面摩擦的总反力方向恒与运动方向成一钝角。T
5．在机械运动中总是有摩擦力存在。因此，机械功总有一部分消耗在克服摩擦力。T
6．在外载荷和接触表面状况相同的条件下，三角螺纹的摩擦力要比矩形螺纹的大，是因为摩擦面上的法向反力更大。T
7．当机械的效率??0时，机械发生自锁。当?<0时，它已没有一般效率的意义，其绝对值越大，则表明机械自锁越可靠。T
1．为了减少飞轮的重量和尺寸，应将飞轮装在低速轴上。F
2．非周期性速度波动，对于选用电动机作为原动机的机械，其本身具有自调性T。
3．在机械系统中安装飞轮可使其周期性速度波动消除。F
4．从减轻飞轮重量上看，飞轮应安装在高速轴上。T
5．为了调节机械的非周期性速度波动，需要安装一个适当大小的飞轮。F
6．为了调节机械的周期性速度波动，需要安装一个调速器。F
1．一铰链四杆机构，两连架杆的长度分别为20mm和30mm，固定构件（即机架）长25mm，则连杆的长度L不论如何变化，不可能得到双曲柄机构。T
2．一个铰链四杆机构若为双摇杆机构，则最短杆与最长杆之和一定大于其它两杆长度之和。F 3．考虑四杆机构的传动性能时，应使压力角越大越好。F
4．在曲柄摇杆机构中，若以曲柄为原动件时，最小传动角可能出现在曲柄与机架的两个共线位置之一处。T
5．在铰链四杆机构中，若以最短杆为原动件，则该机构即为曲柄摇杆机构。F
6．对心曲柄滑块机构中，若以曲柄为主动件，则滑块的行程速比系数一定等于1。T
7．从传力效果看，传动角越大越好，压力角越小越好。T
1．滚子从动件盘形凸轮，它的实际廓线是理论廓线的外等距曲线。F
2．在对心直动平底从动件盘形凸轮机构中，当凸轮的基圆半径增大时，其压力角将增大。F
3．在直动推杆盘形凸轮机构中，对于同一凸轮，若分别采用尖底推杆、平底推杆和滚子推杆，则推杆的运动规律互不相同。T
4．为了避免从动件运动失真，平底从动件凸轮轮廓不能内凹。T
5．当凸轮机构的压力角的最大值达到许用值时就会出现自锁现象。F
1．渐开线直齿圆锥齿轮的当量齿数Z V小于实际齿数Z。F
2．基本参数相同的正变位齿轮和标准比较，其分度圆齿厚增大。T
3．模数相同的若干齿轮，齿数越大，则其渐开线齿廓越平坦。T
4．斜齿轮在端面上具有标准模数与标准压力角。F
5．只有一对标准齿轮在标准中心距情况下啮合传动时，啮合角的大小才等于分度圆压力角。T 6．由于斜齿轮机构的几何尺寸在端面计算，所以基本参数的标准值规定在端面。F
7．一对渐开线齿廓啮合时，啮合点处两者的压力角相等。T
8．渐开线齿轮齿条啮合时，其齿条相对齿轮作远离圆心的平移时，其啮合角加大。F
9．一对渐开线斜齿圆柱齿轮在啮合传动过程中，一对齿廓上的接触线长度是由小到大再到小逐渐变化的。T
10．一对相互啮合的蜗轮和蜗杆的轮齿的螺旋方向一定相同。T
11．齿轮的分度圆是具有标准模数和标准压力角的圆。T
12．设一对齿轮的重合度为，则其双对齿啮合区与单对齿啮合区之比为62:28。F
1．差动轮系的自由度为2。T
2．行星轮系的自由度为2。F
1．不论刚性转子上有多少个不平衡质量，也不论它们如何分布，只需在任意选定的两个平衡平面内，分别适当地加一平衡质量，即可达到动平衡。T
2．经过平衡设计后的刚性转子，可以不进行平衡试验F 。
3．刚性转子的许用不平衡量可用质径积或偏心距表示。T
4．绕过质心轴定轴等速转动的构件既无惯性力也无惯性力矩。F
5．经过动平衡的转子不需要再进行静平衡。T
6．只有作加速运动的转子才需要进行动平衡，因为这时转子将产生惯性力矩。F
7.用标准齿条型刀具加工正常齿制渐开线标准直齿圆柱齿轮时不发生根切的最少齿数为17 T
4、在图示轮系中，已知：Z1=22，Z3=88，Z3’=Z5。试求传
动比i15。（10分）
答：齿轮1、2、3、H 组成行星轮系部分；
齿轮3’、4、5组成定轴轮系部分；
其中行星轮系部分的传动比： 422881321323113-=-=-=-=--=z z z z z z i H H H ωωωω（1） 定轴轮系部分：
1'354'3545'35'3-=-=-=
z z z z z z i ωω（2） 由图中可知：
H ωω=5（3）
又有：
'33ωω=（4）
由式1、2、3、4联立可得： 1 2 3 3’
5 4 H 图3
第六章轮系及其设计 计算及分析题 1、已知：Z1=30，Z2=20，Z2’=30，Z3 = 25，Z4 = 100，求i1H。 2、图示轮系，已知各轮齿数Z1=18，Z2= Z4=30，Z3=78，Z5=76，试计算传动比i15。 1 2 3 4 5 H 3、在图示轮系中，已知各轮齿数为Z1=Z3=30，Z2=90，Z2’=40，Z3’=40，Z4=30，试求传动比i1H，并说明I、H轴的转向是否相同？ 4、在图示轮系中，已知各轮齿数为Z1 =15，Z2=20，Z2’ = Z3’= Z4=30，Z3=40，Z5= 90，试求传动比i1 H，并说明H的转向是 否和齿轮1相同？ 1 I 2 2’ 33’ 4 H
5、在图示轮系中，已知各轮的齿数为Z1= 20，Z2=30，Z3=80，Z4=25，Z5=50，试求传动比i15。 6、在图示轮系中，已知各轮齿数为Z1=19，Z2=76，Z2’= 40，Z3=20，Z4= 80，试求传动比i1H。 7、在图示轮系中，已知各轮齿数为Z1= 20，Z2’= 25，Z2= Z3=30，Z3’= 20，Z4=75，试求： （1）轮系的传动比i1H。 （2）若n1=1000r/min，转臂H的转速n H=? 8、已知图示轮系中各轮的齿数Z1=20，Z2=40，Z3=15，Z4=60，轮1的转速为n1=120r/min，转向如图。试求轮3的转速n3的大小和转向。 1 2 2’ 3 4 5 3’ 4 5 1 2 3 H 1 2 3 2’ 3’ 4 H
9、在图示轮系中，已知各轮齿数为Z 1= Z 3= Z 4=20，Z 2=40，Z 5= 60， n 1 = 800r/min ，方向如图所示，试求n H 的大小及转向。 10、在图示轮系中，已知各轮齿数为Z 1=16 ，Z 2=24， Z 2’= 20，Z 3=40，Z 3’= 30， Z 4= 20，Z 5=70试求轮系的传动比i 1H 。 11、在图示轮系中，已知各轮齿数为Z 1= 15，Z 2=25，Z 2’= 20，Z 3=60，Z 4=10，Z 5=30，n 1=200r/min ，n 3=50r/min ，试求n 1、n 3转向相反时，n 5＝？。 1 2 3 H 4 5 n 1 1 2 3 H 2’ 3’ 4 5 1 2 2’ 3 4 5
