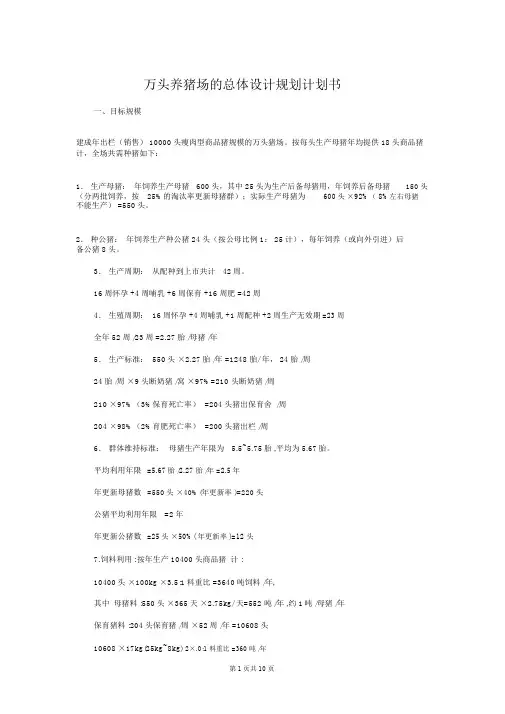

万头养猪场的总体设计规划计划书

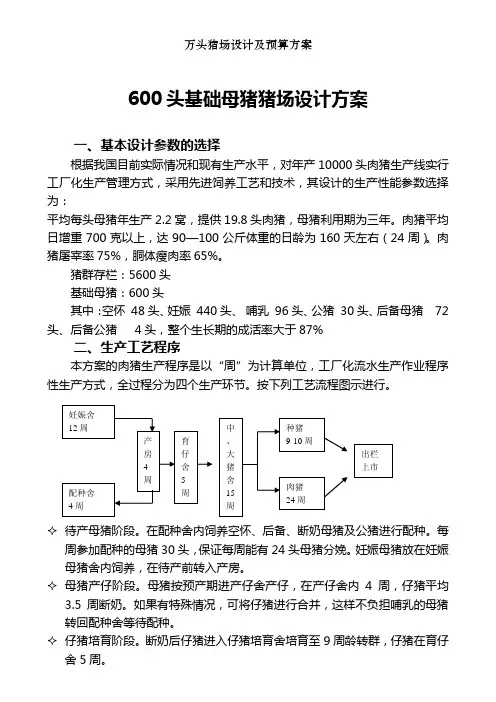

一、目标规模

建成年出栏(销售)10000 头瘦肉型商品猪规模的万头猪场。按每头生产母猪年均提供 18 头商品猪计,全场共需种猪如下:

1.生产母猪:年饲养生产母猪 600 头,其中 25 头为生产后备母猪用,年饲养后备母猪 150 头(分两批饲养,按 25%的淘汰率更新母猪群);实际生产母猪为 600 头×92%(8%左右母猪不能生产) =550 头。

2.种公猪:年饲养生产种公猪 24 头(按公母比例 1:25 计),每年饲养(或向外引进)后备公猪 8 头。

3.生产 xx 期:从配种到 xx 共计 42xx。

16周怀孕 +4 周哺乳 +6 周保育 +16 周肥 =42 周

4.生殖周期: 16 周怀孕 +4 周哺乳 +1 周配种 +2 周生产失效期 =23 周

全年 52 周/23 周=2.27 胎/ 母猪 / 年

5.生产标准: 550 头× 2.27胎/ 年=1248 胎/ 年, 24 胎/ 周

24胎/ 周×9头断奶猪 / 窝× 97%=210头断奶猪 / 周 210× 97%(3%保育死亡率)=204 头猪出保育舍 / 周

204× 98%(2%育肥死亡率) =200 头猪出栏 / 周 6.群体维持标准:母猪生产年限为 5.5~5.75 胎 ,平衡为 5.67 胎。

平衡利用年限 =5.67胎/2.27 胎/ 年=2.5 年

年更新母猪数 =550 头×40%(年更新率 )=220头

公猪平衡利用年限 =2 年

年更新公猪数 =25 头×50%(年更新率 )=12 头

7.饲料利用 :按年生产 10400 头商品猪计 :

10400 头× 100kg × 3.5:1料重比 =3640 吨饲料 / 年,

其中母猪料 :550 头×365天×2.75kg/天=552 吨/ 年,约 1 吨/ 母猪 / 年

保育猪料 :204 头保育猪 / 周×52周/ 年=10608 头

10608 × 17kg(25kg~8kg)×料2.重0:1比=360吨/年

生产育肥猪料 :

10400 头/ 年× 75kg(100~25kg) ×料3.5:1重比 =2730 吨/

年总耗料 =552+360+2730=3642吨,相当于 6.6 吨/ 母猪 / 年

8.用水量估计机 :按每头存栏猪每天 20 升水(其中 50%饮用, 50%冲洗等)计,相当于

每头母猪( 10 头小猪计)每天200 升水,则:

550 头母猪× 200升/ 天 =110000 升水 / 天=110 吨水 / 天

550 头母猪群从产仔到育肥采用全年均衡生产模式,产仔24 胎/ 周。

以下各猪群的栏位及设备以此为基础进行估算。

二.各猪群栏位及设备估算

1.母猪定位栏: 480 个,其中:

怀孕母猪定位栏: 288 个( 12 周×24胎/ 周,从 4 周怀孕确认至分娩前 1 周

共计 12

xx)。

淘汰母猪定位栏: 12 个( 4 头/ 周×3周滞留期)

配种母猪定位栏: 180 个( 2 周断奶至从头配种期 +4 周怀孕确认, 6 周×80%分娩率×24胎/ 周)。

2.后备母猪栏位: 16;栏( 12 周×4头后备母猪 / 周/3 头/ 栏)。

3.母猪配种栏: 4 个( 24 头/ 周/80%分娩率 =30 头母猪配种 / 周, 2~3 次配种/ 母猪,每个栏使用 2~3 次)。

4.公猪定位栏: 24 个( 24 头公猪)。

5.分娩母猪栏: 120 个( 4 周哺乳 +1 周周转 =5 周, 5× 24窝/ 周)。

6.保育猪栏: 60 个( 6 周× 24胎/ 周×9头断奶猪 / 窝=1200 头, 1200 头/20头/ )。

7.生产育肥猪栏: 180 个( 16 周+2 周周转 =18 周, 18 周× 200头/ 周

=3600头, 20 头/ 栏)。

8.病猪隔离栏及管理用房等:若干。

三、猪场建筑面积

1.种猪群面积: 480+48+24=552个种猪群栏位

552× 2.5平方 M/ 栏位 =1380 平方 M

2.分娩栏面积 :120 个分娩栏×8平方 M=960 平方 M

3.保育栏面积 :1200 头× 0.35平方 M/ 头=420 平方 M

4.生长育肥猪栏面积 :3600 头× 1.0平方 M/ 头=3600 平方 M

5.管理用房等 :10 间× 14平方 M=140 平方 M

猪场总建筑面积: 6500 平方 M。

四、 xx

1.种猪舍: 2 幢(其中: 1 幢配种, 1 幢怀孕)

13M× 53M/幢×2幢=1380 平方 M

2.分娩舍: 1 幢( 5 间)每间 24M× 8M×5间=960 平方 M

3.保育舍: 1 幢( 6 间)每间 17.5M × 4M×6间=420 平方 M

4.生产育肥猪舍 :9 幢每幢 80M× 5M×9幢=3600 平方 M

5.管理用房等 :10 间× 14平方 M=140 平方 M

以上五项合计总猪舍面积胃6500 平方 M

五、三通一平及基础设施

1.道路 (水泥路 ):猪场内各猪舍间通道及与场外主要道路连接通道.

2.水、电及电话等 :布置水管、配备变电器、配电间、动力照明线路、电话等.

3.围墙 :除临河不需筑围场外 ,其余均需筑围场 .

4.绿化 :猪场内绿化 .

5.其他基本设施 :消毒池 (3 道)、门卫 (包括消毒池、更衣室 )及污水处理 (水沟等)。六、粪便及污水处理

建造沼气池,解决污染问题。

七、土地征用

万头猪场需用地大约为建筑面积的 2.5~3 倍,考虑一部分办公设施用地共约

30~40 亩.

八、投资预算

(一)xx

1、猪舍 :总面积为 6500 平方 M,按 300 元/ 平方 M 计算 ,共计 195.0 万元 .

2、设备购置及安装费用 :75.0 万元

3、三通一平及基本设施费用:

道路、水、电、围墙、猪场内绿化及污水处理(水沟等)费用。

(二)种猪引进费

1.母猪:(按后备猪引进计)600 头× 1300元/ 头=78.0 万元

2.公猪: 24 头× 5000元/ 头=12.0 万元

(三)其他配套投资

猪场的配套投资还包括购置运输工具、饲料厂设备、建造沼气池及流动资金等,此处均未做预算。

仅计上述两项总投资360 万元。
