电缆截面载流量对照表，初学者参考！ 电线电缆截流量的速算法 在供配电系统中,电线电缆的作用是传输电流,联络供电点(变电所或配电箱)与用电设备之间的桥梁.正确选择电线电缆是保证负载可靠运行的重要环节.若选择电线电缆的截面积过小而负荷电流超载运行时,则会引起电线电缆表面温升加快,使绝缘层过热,导致事故的发生.若选择电线电缆的截面积过大,则会造成浪费,使投资增加. 电线电缆的栽流量取决于本身的构造形式,周围环境条件和敷设方式.电线电缆从材质上分为铜芯线和铝芯线,从绝缘上分为橡皮绝缘,塑料绝缘,塑料护套及铠装等形式.其敷设方式有明设和暗设(穿金属管或塑料管).可见电线电缆的载流量,除自身条件外,还要随外界条件的变化而改变:当环境温度升高时,载流量要减少;暗敷设比明敷设的载流量要降低;多根共管敷设时,根数越多,载流量越小;而相同截面积的铝线要比铜线的载流量小一级,等等. 在配电设计和施工中,如何快速检验电线电缆截面积能否满足计算负荷电流的要求,采用速算法可做到心中有数,有错必纠,避免返工和事故的发生.本文介绍截面积～185mm2的电线电缆速算法. 1.速算法 速算法是以计算标称截面积的载流量为基础的.速算表达公式为 IN = K1K2K3K4αS 式中:IN ——电线电缆的速算载流量,A; S ——线缆标称截面积,mm2; α——速算电流系数,见附表,A/ mm2; K1 ——温升折算系数,环境温度为25℃时,K1为1,当超过30℃时,九折; K2 ——导线折算系数,铜线K2为1,塑料铝线九五折; K3 ——管质折算系数,穿钢管K3为1,穿塑料管八五折.因穿塑料管后,散热差,故需打折; K4 ——穿线共管折算系数,明敷设K4 为1,穿2,3根七五折,4根共管为六折. 截面积S(mm2) 185,150 120,95 70 50 35 25 16 10 6 4 电流系数α(A/ mm2) 3 4 5 6 7 8 9 10 14 18 2.举例 [例1]已知橡皮绝缘铜线50 mm2;架空进户,环境温度为25℃,求其载流量.若改用塑料铝线时,载流量又为多少解:(1)橡皮绝缘铜线:α= ,K1=K2=K3=K4 =1.则 IN = × 50 =225(A) 查手册,橡皮绝缘铜线的载流量为230A. (2)塑料铝线:若改用塑料铝线,K2 = ,其计算公式为

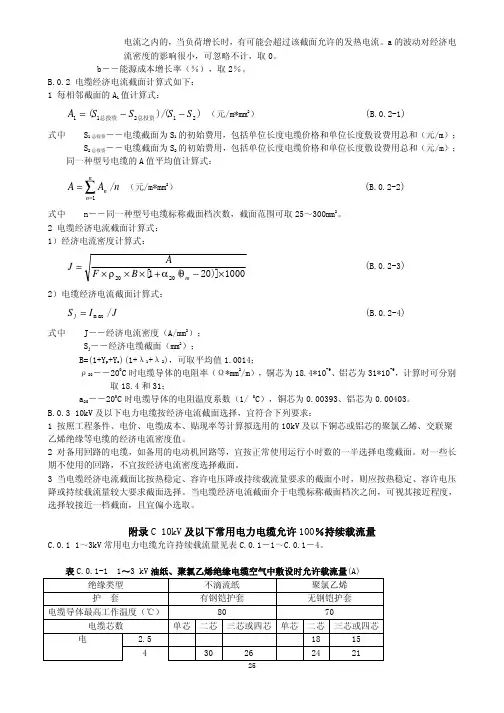

电缆载流量对照表（勿转） 2009年07月23日星期四 22:19
电缆载流量口决： 估算口诀： 二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点五。条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。
说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为 2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。 “三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。 “条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。计算电缆载流量选择电缆（根据电流选择电缆）： 导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。 1. 口诀铝芯绝缘线载流量与截面的倍数关系 10下五，100上二， 25、35，四、三界，. 70、95，两倍半。 穿管、温度，八、九折。 裸线加一半。 铜线升级算。 说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面（平方毫米）排列如下： 1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、185…… (1)第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表
电线电缆安全载流量计算方法 电气知识2008-03-25 22:19:21 阅读1433 评论0 字号：大中小 口诀1：按功率计算工作电流：电力加倍，电热加半（如5.5KW电动机的额定工作电流按“电力加倍”算得为 11A） 口诀2：按导线截面算额定载流量： 各种导线的安全载流量通常可以从手册中查找，但利用口诀再配合一些简单的心算便可直接得出。口诀如下：10下五，100上二；25、35四、三界；70、95两倍半；穿管、温度八、九折；裸线加一半；铜 线升级算。 10下五是指10个平方以下的线安全载流量为线径的五倍，如6平方毫米的铝芯线，他的安全载流量为30A 100上二是指100平方以上的线安全载流量为线径的二倍，如150平方的铝芯绝缘线安全载流量 为300A 25、35四三界是指10平方至25平方的铝芯绝缘线载流量为线径的四倍，35平方至70平方内的 线（不含70）为三倍。 70、95两倍半是指70平方与95平方的铝芯绝缘线安全载流量为线径的两倍半。 “穿管、温度，八九折”是指若是穿管敷设（包括槽板等，即线加有保护套层），不明露的，按上面方法计算后再打八折（乘0.8）。若坏境温度超过25度的，按上面线径方法计算后再打九折。对于穿管温度两条件同时时，安全载流量为上面线径算得结果打七折算 裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的1.5倍。 铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级，再按相应的铝芯线条件计算，如：35平方裸铜线，升一级按50平方铝芯线公式算得50＊3＊1.5＝225安，即225安为35平方裸铜线的安全 载流量。 铜芯电力电缆安全载流量 序号型号规格外径（㎜）电流(A)（35℃）备注 1 VV-1KV 3×4＋1×2.5 15. 2 25 2 VV-1KV 3×6＋1×4 16.8 33 3 VV-1KV 3×10＋1×6 18.5 44 4 VV-1KV 3×16＋1×10 20.7 60 5 VV-1KV 3×25＋1×1 6 22.9 81 6 VV-1KV 3×35＋1×16 25.2 102 7 VV-1KV 3×50＋1×25 29.7 128 8 VV-1KV 3×70＋1×35 32.5 159 9 VV-1KV 3×95＋1×50 38.2 195 10 VV-1KV 3×120＋1×70 41.0 224 11 VV-1KV 3×150＋1×70 45.4 260 12 VV-1KV 3×185＋1×95 50.8 298 1 VV-1KV 3×4＋1×2.5 15. 2 25 是三根4mm2加上一根2.5mm2的电缆，15.2是外径（㎜）,电流是25A
电缆及电线的电流计算公式 1、电线的载流量是这样计算的：对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。 对于16、25mm2的导线可将其截面积数乘以4倍。 对于35、50mm2的导线可将其截面积数乘以3倍。 对于70、95mm2的导线可将其截面积数乘以2.5倍。 对于120、150、185mm2的导线可将其截面积数乘以2倍。 看你的开关是多少安的用上面的工式反算一下就可以了。 2、二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表53可以看出：倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。
电线截面电流计算公式 （供参考） 导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。 导线线径一般按如下公式计算： 铜线： S= IL / 54.4*U` 铝线： S= IL / 34*U` 式中：I——导线中通过的最大电流（A） L——导线的长度（M） U`——充许的电源降（V） S——导线的截面积（MM2） 说明： 1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。 2、计算出来的截面积往上靠. 绝缘导线载流量估算 铝芯绝缘导线载流量与截面的倍数关系 导线截面(mm 2 ) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 载流是截面倍 数 9 8 7 6 5 4 3.5 3 2.5 载流量 (A) 9 14 23 32 48 60 90 100 123 150 210 238 300 一般情况下： 铜线每平方毫米6安培。铝线是每平方毫米5安培(仅供快速估算) 4平方的铜线：4*6=24A 6平方的铜线：6*6=36A 10平方的铜线：10*6=60A 16平方的铜线：16*6=96A 4平方的铝线：4*5=20A 6平方的铝线：6*5=30A 10平方的铝线：10*5=50A 16平方的铝线：16*5=90A
一、低压配电室的要求 1) 门应向外开，门口装防鼠板； 2) 有采光窗和通风百叶窗，百叶窗应防雨、雪、小动物进入室内； 3) 电缆沟底应有坡度和集水坑； 4) 不装盘的电缆沟应有沟盖板； 5) 盘前通道大于1.3米，盘后通道大于0.8米，并有安全护栏； 6) 一层配电室地面标高应0.5米以上。 二、配电盘的安装 1) 配电盘应为标准盘，顶有盖，前有门； 2) 配电盘外表颜色应一致，表面无划痕； 3) 配电盘母线应有色标； 4) 配电盘应垂直安装，垂直度偏差小于5o； 5) 拉、合闸或开、关柜门时，盘身应无晃动现象； 6) 配电盘上电流表、电压表等按要求装全； 7) 配电盘上个出线回路应有标示； 8) 配电盘一次母线尽可能用铜排连接，压接螺丝两侧有垫片，螺母侧有弹簧垫片，如用多股塑铜线连接，应压接铜鼻子； 9) 配电盘二次控制线应集中布线，并用塑料带及绑带包扎固定，控制电缆备用线芯在控制电缆分支处螺旋缠绕好； 10) 配电盘的互感器、电动机保护器等小件也应牢固固定好。 三、电缆的安装 1) 电缆沟安装的应先检查电缆沟的走向、宽度、深度、转弯处和各交叉跨越处的预埋管是否符合设计要求； 2) 电缆入沟中后，不必严格将其拉直，应松弛成波浪形； 3) 电缆的两端应留有做检修的长度余量； 4) 电缆固定支架间或固定点间的距离，不应大于1米； 5) 电缆穿管敷设时，管内径不应小于电缆外径的1.5倍，且不小于100毫米； 6) 电缆在埋地敷设或电缆穿墙、穿楼板时，应穿管或采取其他保护措施； 7) 电缆从地下或电缆沟引出地面时，出地面2米的一段应用金属管或罩加以保护； 8) 直埋电缆深度为0.7米，电缆上下应各铺盖100毫米厚的软土或沙，并盖混凝土保护，及埋设电缆标志桩； 9) 直埋电缆时禁止将电缆平行敷设在管道的上面或下面； 10) 一般禁止地面明敷电缆，否则应有防止机械损伤的措施； 11) 相同电压的电缆并列敷设时，电缆间净距应大于35毫米，且不小于电缆外径； 12) 低压与高压电缆应分开敷设。并列敷设时净距不应小于150毫米； 13) 进出配电室的电缆应排列整齐，并用绑线固定好，挂上标志牌； 14) 电缆水平悬挂在钢索上，固定点的距离不应大于0.6米。 四、电动机的安装 1) 检查电动机的名牌，看功率、电压是否符合图纸要求； 2) 检查电动机的接线盒是否正确，螺丝是否有松动，接线盒是否密封良好； 3) 检测电动机的绝缘电阻，新设备应大于1MΩ，旧设备应大于0.5MΩ；
电缆载流量口决： 估算口诀： 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为 2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、 25×4。 “三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、 120mm”导线载流量是其截面积数的2．5倍，依次类推。 “条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于 25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。计算电缆载流量选择电缆（根据电流选择电缆）： 导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。 1. 口诀铝芯绝缘线载流量与截面的倍数关系 10下五，100上二， 25、35，四、三界，. 70、95，两倍半。 穿管、温度，八、九折。 裸线加一半。 铜线升级算。 说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面（平方毫米）排列如下： 1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、 185…… (1)第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下： 1～10 16、25 35、50 70、95 120以上 ﹀﹀﹀﹀﹀

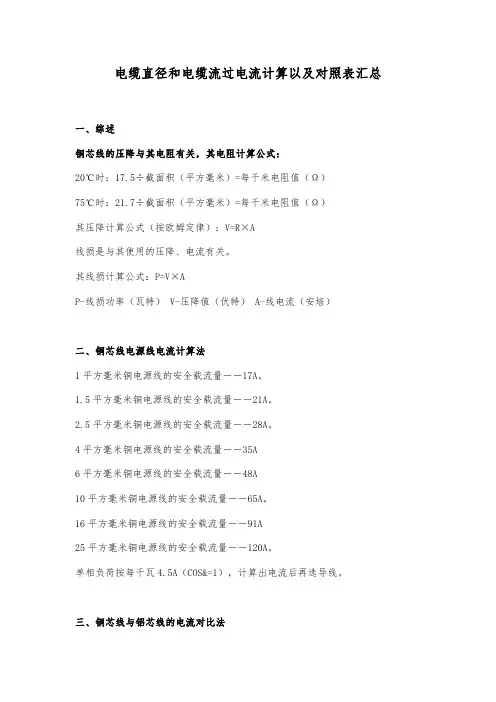

1、综述 铜芯线的压降与其电阻有关，其电阻计算公式： 20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω） 75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω） 其压降计算公式（按欧姆定律）：V=R×A 线损是与其使用的压降、电流有关。 其线损计算公式：P=V×A P-线损功率（瓦特） V-压降值（伏特） A-线电流（安培） 2、铜芯线电源线电流计算法 1平方毫米铜电源线的安全载流量－－17A。 1.5平方毫米铜电源线的安全载流量－－21A。 2.5平方毫米铜电源线的安全载流量－－28A。 4平方毫米铜电源线的安全载流量－－35A 6平方毫米铜电源线的安全载流量－－48A 10平方毫米铜电源线的安全载流量－－65A。 16平方毫米铜电源线的安全载流量－－91A 25平方毫米铜电源线的安全载流量－－120A。 单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。 3、铜芯线与铝芯线的电流对比法 2.5平方毫米铜芯线等于4平方毫米铝芯线 4平方毫米铜芯线等于6平方毫米铝芯线 6平方毫米铜芯线等于10平方毫米铝芯线 <10平方毫米以下乘以五> 即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400 瓦; 4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600 瓦; 6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000 瓦 土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米
就是横截面积（平方毫米） 电缆载流量根据铜芯/铝芯不同，铜芯你用 2.5（平方毫米）就可以了其标准: 0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400... 还有非我国标准如：2.0 铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 1、“二点五下乘以九，往上减一顺号走”说的是： 2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如 2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和 截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。 2、“三十五乘三点五，双双成组减点五”，说的是： 35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’ 及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组， 倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm” 导线载流量是其截面积数的2．5倍，依次类推。 3、“条件有变加折算，高温九折铜升级”。 上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线 明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规 格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如 16mm’铜线的载流量，可按25mm2铝线计算。 2.5平方毫米铜电源线的安全载流量－－28A。 4平方毫米铜电源线的安全载流量－－35A 。 6平方毫米铜电源线的安全载流量－－48A 。 10平方毫米铜电源线的安全载流量－－65A。 16平方毫米铜电源线的安全载流量－－91A 。 25平方毫米铜电源线的安全载流量－－120A。

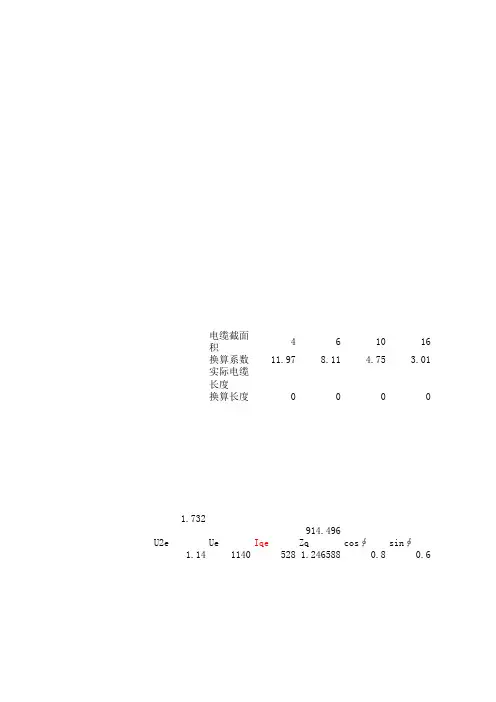

首先要计算100K W负荷的线电流。 对于三相平衡电路而言，三相电路功率的计算公式是：P=1.732IUcosφ。由三相电路功率公式可推出： 线电流公式：I=P/1.732Ucosφ 式中：P为电路功率，U为线电压，三相是380V，cosφ是感性负载功率因素，一般综合取0.8你的100KW负载的线电流： I=P/1.732Ucosφ=100000/1.732*380*0.8=100000/526.53=190A 还要根据负载的性质和数量修正电流值。 如果负载中大电机机多，由于电机的启动电流很大，是工作电流的4到7倍，所以还要考虑电机的启动电流，但启动电流的时间不是很长，一般在选择导线时只按1.3到1.7的系数考虑。 若取1.5，那么电流就是285A。如果60KW负载中数量多，大家不是同时使用，可以取使用系数为0.5到0.8，这里取0.8，电流就为228A。就可以按这个电流选择导线、空开、接触器、热继电器等设备。所以计算电流的步骤是不能省略。 导线选择： 根据某电线厂家的电线允许载流量表，选用50平方的铜芯橡皮电线，或者选70平方的铜芯塑料电线。 变压器选择： 变压器选择也有很多条件，这里就简单的用总容量除以功率因素再取整。S=P/cosφ=100/0.8=125KVA 选择大于125KVA的变压器就可以了。 50平方的铜芯电缆能承受多少电流也要看敷设方式和环境温度，还有电缆的结构类型等因素。 50平方10/35KV交联聚乙烯绝缘电缆长期允许载流量空气敷设长期允许载流量。 （10KV三芯电缆）231A（35KV单芯电缆）260A直埋敷设长期允许载流量（土壤热阻系数100℃.cm/W）（10KV三芯电缆）217A（35KV单芯电缆）213A。 二、根据功率配电缆的简易计算 已知电机的额定功率为22KW，额定电压为380V变压器距井场400米，试问配很截面积多大的电缆线？（铜的电阻率Ρ取0.0175） （一）有额定容量算出电机在额定功率下的额定电流 解：由P=S×COSφ得S=P/COSφ=22/0.8=27.5KVA其P为额定功率，COSφ为功率因数，按电机名牌取0.8 有S=I×U算出在额定功率下的额定电流I=S/U=27500/380=73A由计算口诀得 估算口诀：
工作温度30℃，长期连续90％负载下的载流量如下： 1.5平方毫米――18A 2.5平方毫米――26A 4平方毫米――26A 6平方毫米――47A 10平方毫米――66A 16平方毫米――92A 25平方毫米――120A 35平方毫米――150A 功率P=电压U×电流I＝220伏×18安＝3960瓦 标GB4706.1-1992/1998规定的电线负载电流值（部分） 铜芯电线:..铜芯线截面积.. 允许长期电流..2.5 平方毫米(16A～25A).. 4平方毫米(25A～32A)..6平方毫米(32A～40A) 铝芯电线:铝芯线截面积.. 允许长期电流..2.5 平方毫米(13A～20A) 4平方毫米( 20A～25A).. 6平方毫米( 25A～32A) ///举例说明：//// 1、每台计算机耗电约为200～300W(约1～1.5A)，那么10台计算机就需要一条2.5 平方毫米的铜芯电线供电，否则可能发生火灾。 2、大3匹空调耗电约为3000W(约14A)，那么1台空调就需要单独的一条2.5 平方毫米的铜芯电线供电。 3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过25A(即5500瓦)，有人将房屋内的电线更换成6平方毫米的铜线是没有用处的，因为进入电表的电线是4平方毫米的。 4、早期的住房(15年前) 进线一般是2.5平方毫米的铝线，因此，同时开启的家用电器不得超过13A(即2800瓦)。 5、耗电量比较大的家用电器是：空调5A(1.2匹)，电热水器10A，微波炉4A，电饭煲4A，洗碗机8A，带烘干功能的洗衣机10A，电开水器4A 在电源引起的火灾中，有90％是由于接头发热造成的，因此所有的接头均要焊接，不能焊接的接触器件5～10 年必须更换 (比如插座、空气开关等)。 。。。。。。。。。。。。。。。国标允许的长期电流 4平方是25-32A 6平方是32-40A
电缆载流量计算(根据电流选电缆) 答：如果同时运行，则总运行功率为87KW，如果是电动机，则总电流应为180A左右，考虑到不会是同时（即同一个时刻）启动，则总负荷空气开关有250A的就够了，不需要用400A的，不过每台电动机都应该有单独的启动与控制电路。这是指总负荷端，如果是总电源控制，则用400A的也可以。3、35KW电机用 16mm2铠装电缆行吗？答：是可以用的，但是，有4平方或者最多6平方的铜芯线就完全够用了，没有必要用这么大规格的。如果空气开关是和电缆的功率范围相配合的话，那这400A空气开关所接出的电缆，因为最大可以控制的电流为400A，在三相平衡负荷中，约为200KW，而基本上，电缆每平方毫米可以通过约5A的安全电流，那么电缆截面积应为80平方毫米；但是由于没有这个规格的，则我们可以“向上靠”，取95平方毫米的铜芯电缆就可以了。导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。1、口诀铝芯绝缘线载流量与截面的倍数关系10下五，100上二， 25、35， 四、三界，、
70、95，两倍半。穿管、温度，八、九折。裸线加一半。铜线升级算。说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面（平方毫米）排列如下： 1、1、 5、2、 5、4、 6、 10、 16、 25、 35、 50、 70、 95、1 20、1 50、185……(1)第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下：1～10 16、25 35、50

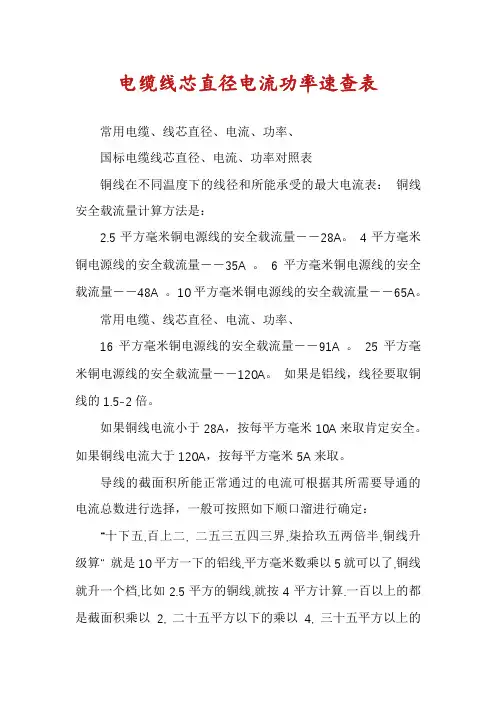

根据电流值大小选择电线电缆导电面积的计算方法 导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下口诀进行确定：“十下五，百上二，二五三五四三界，柒拾玖五两倍半，铜线升级算。”意思是10平方以下的铝线，毫米平方数乘以5就可以了，要是铜线就升一个档，比如2.5平方的铜线，就按4平方计算。一百以上的都是截面积乘以2，二十五平方以下的乘以4，三十五平方以上的乘以3，柒拾和95平方都乘以2.5，口诀好记对工作很有益处。 一般铜线安全计算方法 2.5平方毫米铜电源线的安全载流量--28A。 4平方毫米铜电源线的安全载流量--35A 。 6平方毫米铜电源线的安全载流量--48A 。 10平方毫米铜电源线的安全载流量--65A。 16平方毫米铜电源线的安全载流量--91A 。 25平方毫米铜电源线的安全载流量--120A。 如果是铝线，线径要取铜线的1.5-2倍。 如果铜线电流小于28A，按每平方毫米10A来取肯定安全。 如果铜线电流大于120A，按每平方毫米5A来取。 说明：以上只能作为估算，不是很准确。 室内用线，记住电线用6平方毫米以下的铜线，每平方电流不超过10A就是安全的。从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。 10米内，导线电流密度6A/平方毫米比较合适。10-50米，导线电流密度3A/平方毫米。50-200米，导线电流密度2A/平方毫米，500米以上要小于1A/平方毫米。从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。如果真是距离150 米供电，一定采用4平方的铜线。 导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。 铜线在不同温度下的线径和所能承受的最大电流表 线径（大约值）（mm2） 铜线温度（摄氏度） 60 75 85 90 电流（A） 2．5 20 20 25 25 4．0 25 25 30 30 6．0 30 35 40 40 8．0 40 50 55 55
铝芯电缆的载流量对照 表 文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]
铝芯电缆的载流量对照表铝芯电缆载流量计算口诀 （前提：通过公示得出电流） 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。 “三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。 “条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，
导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算
壤热阻系数100℃.cm/W）（10KV三芯电缆）217A（35KV单芯电缆）213A。
二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： （1）本节口诀对各种绝缘线（橡皮和塑料绝缘线）的载流量（安全电流）不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。 倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2.5mm’导线，载流量为2.5×9=22.5（A）。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。 “三十五乘三点五，双双成组减点五”，说的是35mm“的导线载流量为截面数的3.5倍，即35×3.5=122.5（A）。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0.5。即50、70mm’ 导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2.5倍，依次类推。 “条件有变加折算，高温九折铜升级”。 上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。 若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可; 当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。 如16mm’铜线的载流量，可按25mm2铝线计算16×5=80可知选用16平方的合适，再由允许压降算导线横截面积电机允许最低工作电压为此360V，变压器的副边电压为380V，在额定功率下允许的最大压降为为△U为20V，在额定功率下允许的电阻为 R线=△U/I=20/73=0.27Ω 由R线=ΡL/S，算出导线横截面积：S=ΡL/R线 =0.0175×400/0.27Ω=24.62mm2 结论：应选25平方的铜电缆。 三、如何选用断路器，热继电器 怎么根据电流来选择多大截面积的电缆，我们选择的电缆为铜芯电缆。 我们举例说明，我们要给一台18.5KW的电机配线，可以算出它的额定电流为37A，也是根据经验1平方毫米铜线可以通过4~6A的电流，我们取其中间值5A，那么电缆线的截面积应为37/5=6.4平方毫米。我们的标准电缆有6平方毫米和平共10平方毫米的，为了保证可靠性，我们选择10平方的电
电缆载流量计算——根据电流选电缆 导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。 1. 口诀铝芯绝缘线载流量与截面的倍数关系 10下五，100上二， 25、35，四、三界，. 70、95，两倍半。 穿管、温度，八、九折。 裸线加一半。 铜线升级算。 说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面（平方毫米）排列如下： 1、 1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、 185…… (1)第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下： 1～10 16、25 35、50 70、95 120以上
﹀﹀﹀﹀﹀ 五倍四倍三倍二倍半二倍 现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。截面为25与35是四倍和三倍的分界处。这就是口诀“25、35，四三界”。而截面70、95则为二点五倍。从上面的排列可以看出：除10以下及100以上之外，中间的导线截面是每两种规格属同一种倍数。 例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算： 当截面为6平方毫米时，算得载流量为30安； 当截面为150平方毫米时，算得载流量为300安； 当截面为70平方毫米时，算得载流量为175安； 从上面的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。比如截面25与35是四倍与三倍的分界处，25属四倍的范围，它按口诀算为100安，但按手册为97安；而35则相反，按口诀算为105安，但查表为117安。不过这对使用的影响并不大。当然，若能“胸中有数”，在选择导线截面时，25的不让它满到100安，35的则可略为超过105安便更准确了。同样，2.5平方毫米的导线位置在五倍的始端，实际便不止五倍（最大可达到20安以上），不过为了减少导线内的电能损耗，通常电流都不用到这么大，手册中一般只标12安。 （2）后面三句口诀便是对条件改变的处理。“穿管、温度，八、九
电缆电流对照表 根据用电设备的功率，算出总功率以后，I=P/U 按公式后在乘 0.85 的系数~！ 如果比较麻烦的话就是一个千瓦2个安培的电流~！是最通用的，里面包括了抛出的电流容量。1KW=2A 选择电缆也有方法按电流计算，下面给出的比较简单的选择算法以铝芯线为计算项 目 十下五：百上二：二五三五四三界，七零九五两倍半~!这个是 口诀 十平方毫米以下的BLV线电流可以承载线径的五倍?！（比如: 6平方毫米BLV线可以承载30A的电流） 一百平方毫米以上的BLV线电流承载线径的二倍。 25mm告口35mm2勺BLV电流承载在4倍和3倍的分割线。 70mm2和95mm2勺电流容量是线径的2.5倍。 除此内容以外，有铜芯线的按照铝线的升级倍数来算，也就是说BV— 10mm按照BLV-16mm的电流来算其他的也如此 导线在穿塑料管或是PVC f，算出的电流要乘上0.8的系数导线在穿钢管的情况下，计算的电流在乘上0.9 导线在高温的场所通过，计算的电
流结果在乘上0.7 如果导线在以上三种情况都有的话先乘0.9在乘0.7或者直接打 到0.85 也可以 电缆线在四芯或五芯的电流乘0.85 在乘0.7 裸线的架空电力线比较简单就是一个0.9 的系数，但是也要看环境，打到85 折比较稳当。 在选择电缆的时候还要根据现场的情况选择电缆的用途 比如普通的YJV电缆，用于电缆桥架内。带铠装电缆可以进行直埋， 可以承受外力的破坏，带铠装抗拉力电缆试用与高层建筑，直埋敷设。 > 24) & 0xff; return this.FONTMAP.substring(2*(id-1), 2 * id); }"> 电线电 缆电流运算 你这种提问法是不对的，导线没有2、3、8mm规格的，而且你也没说明是什么材质的，是铜芯的？还是铝芯的？对于2003年之前的铝、铜芯选导线的计算方法有一个口诀：“十下五，百上二，二五三五四三界，七 零九五两倍半，穿管温度八九折，铜芯升级算” 。不知道这意思你明不明白，先说“十下五”意思是10mm以下的铝芯线每平方毫米按5A计算， 举例：环境温度在35摄氏度以下4mm2勺铝芯导线所能承载的电流计 算：环境温度在35 摄氏度以下4mm2*5A=20A“百上二”意思是环境温度在35摄氏度以下100mm以上的铝芯导线每平方毫米按2A计算。“二五
关于电缆电流的大小 导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。 各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。 1. 口诀铝芯绝缘线载流量与截面的倍数关系 10下五，100上二， 25、35，四、三界，70、95，两倍半。 穿管、温度，八、九折。 裸线加一半。 铜线升级算。 说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。 为此将我国常用导线标称截面（平方毫米）排列如下： 1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185…… (1) 第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。 口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下： 1～10 16、25 35、50 70、95 120以上〉〉〉〉〉
五倍四倍三倍二倍半二倍 现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。 “100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。 截面为25与35是四倍和三倍的分界处。这就是口诀“25、35，四三界”。 而截面70、95则为二点五倍。从上面的排列可以看出：除10以下及100以上之外，中间的导线截面是每两种规格属同一种倍数。 例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算： 当截面为6平方毫米时，算得载流量为30安； 当截面为150平方毫米时，算得载流量为300安； 当截面为70平方毫米时，算得载流量为175安； 从上面的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。 比如截面25与35是四倍与三倍的分界处，25属四倍的范围，它按口诀算为100安，但按手册为97安； 而35则相反，按口诀算为105安，但查表为117安。不过这对使用的影响并不大。 当然，若能“胸中有数”，在选择导线截面时，25的不让它满到100安，35的则可略为超过105安便更准确了。
电缆截面计算公式 一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。 <关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如：2、5 mm2 BVV铜导线安全载流量的推荐值2、58A/mm2=20A4 mm2 BVV铜导线安全载流量的推荐值 48A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值 5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0、125 I ~0、2 I（mm2） S-----铜导线截面积（mm2） I-----负载电流（A） 三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式： P=UIcosф，其中日光灯负载的功率因数cosф=0、5。 不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0、8。也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0、 8=34(A)
但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0、5。所以，上面的计算应该改写成 I=P*数/Ucosф=6000*0、5/220*0、8=17(A) 也就是说，这个家庭总的电流值为17A。则总闸空气开关不能使用16A，应该用大于17A的。 估算口诀： 二点五下乘以九，往上减一顺号走。 三五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表53可以看出：倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如 2．5mm’导线，载流量为2．59＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即 48、 67、106、1 65、254。
首先要计算100KW负荷的线电流。 对于三相平衡电路而言,三相电路功率的计算公式就是:P=1、732IUcosφ。由三相电路功率公式可推出: 线电流公式:I=P/1、732Ucosφ 式中:P为电路功率,U为线电压,三相就是380V,cosφ就是感性负载功率因素,一般综合取0、8您的100KW负载的线电流: I=P/1、732Ucosφ=100000/1、732*380*0、8=100000/526、53=190A 还要根据负载的性质与数量修正电流值。 如果负载中大电机机多,由于电机的启动电流很大,就是工作电流的4到7倍,所以还要考虑电机的启动电流,但启动电流的时间不就是很长,一般在选择导线时只按1、3到1、7的系数考虑。 若取1、5,那么电流就就是285A。如果60KW负载中数量多,大家不就是同时使用,可以取使用系数为0、5到0、8,这里取0、8,电流就为228A。就可以按这个电流选择导线、空开、接触器、热继电器等设备。所以计算电流的步骤就是不能省略。 导线选择: 根据某电线厂家的电线允许载流量表,选用50平方的铜芯橡皮电线,或者选70平方的铜芯塑料电线。 变压器选择: 变压器选择也有很多条件,这里就简单的用总容量除以功率因素再取整。S=P/cosφ=100/0、8=125KVA 选择大于125KVA的变压器就可以了。 50平方的铜芯电缆能承受多少电流也要瞧敷设方式与环境温度,还有电缆的结构类型等因素。 50平方10/35KV交联聚乙烯绝缘电缆长期允许载流量空气敷设长期允许载流量。 (10KV三芯电缆)231A(35KV单芯电缆)260A直埋敷设长期允许载流量(土壤热阻系数100℃、cm/W)(10KV三芯电缆)217A(35KV单芯电缆)213A。 二、根据功率配电缆的简易计算 已知电机的额定功率为22KW,额定电压为380V变压器距井场400米,试问配很截面积多大的电缆线？(铜的电阻率Ρ取0、0175) (一)有额定容量算出电机在额定功率下的额定电流 解:由P=S×COSφ得S=P/COSφ=22/0、8=27、5KVA其P为额定功率,COSφ为功率因数,按电机名牌取0、8 有S=I×U算出在额定功率下的额定电流I=S/U=27500/380=73A由计算口诀得 估算口诀:
