地下室及地下室顶板种植屋面防水施工设计方案 第一部分编制依据及编制说明 1 、编制依据 1.1国家现行法律、法规 《中华人民共和国建筑法》 《中华人民共和国消防法》 《中华人民共和国环境保护法》 《建设工程质量管理条例》 1.2国家现行防水规范、规程 《地下工程防水技术规范》（GB50108-2008） 《地下防水工程质量验收规范》（GB50208-2002） 《弹性体改性沥青防水卷材》（GB18242-2008） 《种植屋面用耐根穿刺防水卷材》（JC/T1075-2008） 1.3工程设计图纸 2 、编制说明 2.1本施工方案编制根据我公司多年的实际施工经验进行编写。 2.2本方案中所使用的全部防水材料均为我公司提供。 第二部分工程概况及特点 3 、总述 该工程涉及的防水部位有地下室底板、地下室侧墙、地下室顶板种植屋面。 4 、设计概况 4.1地下室底板防水设计：采用SBS3mm+3mm厚聚酯胎弹性体改性沥青防水卷材。 4.2地下室侧墙防水设计：采用SBS3mm+3mm厚聚酯胎弹性体改性沥青防水卷材。 4.3地下室顶板设计：采用阻根型3mm厚SBS弹性体改性沥青防水卷材柔性防水阻根层。

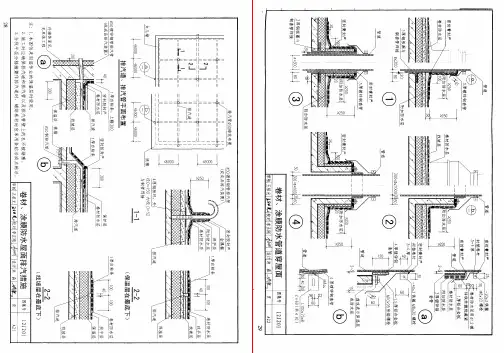

5 、现场概况 5.1、工程地点。 5. 2、现场条件。 第三部分防水工程施工设计方案及技术措施 6、防水施工设计方案 6.1材料方案：采用SBS3mm+3mm厚聚酯胎弹性体改性沥青防水卷材。 侧墙采用SBS3mm+3mm厚聚酯胎弹性体改性沥青防水卷材。 地下室顶板采用阻根型3mm厚SBS弹性体改性沥青防水卷材柔性防水层。 辅助材料：聚合物水泥胶粘剂，乳化沥青底油。 6.2地下室顶板种植屋面防水阻根层基本构造如图 7、施工条件 7.1基层必须抹光、坚实、牢固，无空鼓、松动、起砂、麻面等缺陷，并会同监理工程师严格执行交接检查； 7.2砼垫层大面要求无明水即可铺贴卷材，侧墙基层应平整、清洁，干燥，基层若高低不平或凹坑较大时，应用水泥砂浆进行找平处理； 7.3平立面交接处的阴阳角均应做成均匀一致、平整光滑的圆角，圆弧半径不小于50mm； 7.4突出基层表面的尖锐硬物、砂浆疙瘩等铲除，不能铲除时应采用水泥砂浆抹面覆盖处理，抹面圆弧半径应大于300mm。
建筑规范 1,人民防空地下室设计规范GB 50038-2005 2，安徽省民用建筑节能施工图设计文件审查导则DB34/T757-2007 3，建筑工程建筑面积计算规范GB/T 50353-2005 4，档案馆建筑设计规范JGJ25-2010 5，总图制图标准GB/T 50103-2010 6，民用建筑设计通则GB 50352-2005 7，房屋建筑制图统一标准GB/T 50001-2010 8，建筑设计防火规范GB 50016-2006(改2010版) 9，高层民用建筑设计防火规范GB 50045-95 10，建筑设计规范常用条文速查手册 11，现行建筑设计规范大全
国标图集 1，楼梯栏杆栏板（一）06J403-1 2，屋面节能建筑构造06J204 3，公共建筑卫生间02J915 4，自动喷水与水喷雾灭火设施安装04S206 5，钢雨棚(一) 07SG528-1 6，钢筋混凝土吊车梁G323-1-2 7，特拉块（烧结页岩空心砌块）墙体构造 8，火灾报警及消防控制04X501 9，蒸压轻质砂加气混凝土(AAC)砌块和板材建筑构造06CJ05 10，太阳能热水器选用与安装06J908-6 11，轻质推拉钢大门02J611-2 12，建筑节能门窗（一）06J607-1 13，实验室建筑设备（一）07J901-1 14，消防专用水泵选用及安装04S204 15，住宅卫生间01SJ914 16，G101系列图集施工常见问题答疑图解08G101-11 17，医疗建筑06J902-1 18，墙体节能建筑构造06J123 19，民用建筑工程设计常见问题分析及图示SG109-1-4
一、编制依据 1.1.施工图纸及施工组织设计 1.2. 标准、规、规程及其他 注：施工过程中如遇到国家规、图集、标准更改，则工程要求也随之相应更改，按照新标准执行。 二、施工部位的工程概况 2.1.设计概况 本工程地下车库顶板屋面为种植屋面（无保温层），其中车库屋顶为地下一级防水，（一级防水增加一道2厚聚氨酯涂膜防水防水涂料）。防水卷材采用APF改性沥青自粘防水卷材。 施工做法如下： 2.2.施工特点、重点与难点 2.2.1施工时应注意屋面坡度及坡向，以免影响屋面排水效果。
2.2.2基层与突出屋面结构（女儿墙、墙、变形缝、排水沟、排风道出屋面口等）的转角处，均先用预拌砂浆做成圆弧，再将柔性防水向上翘起规规定高度。 2.2.3聚氨酯防水涂料的性能及特点、APF改性沥青自粘卷材性能及特点，涂刷、铺贴的手法及卷材搭接缝粘贴、密封工艺、卷材的收头处理。保证涂膜厚度均匀的要点，每遍涂层间隔时间要求，节点处理方法等。 2.2.4防水工程施工之前，应将工作面上的障碍物清除干净，基面应干燥，含水率应符合施工要求，保证施工顺利进行。 三、施工准备 3.1.技术准备 3.1.1技术人员应对设计图纸进行认真的审核，明确各部位的节点做法，如发现图纸中有不明确事项，在施工前向设计人员提出，由设计人员进行确定。 3.1.2根据工程的特点、质量要求、工期要求、现场要求等，制定出详细的屋面工程施工方案，进行合理的施工安排，确保质量、进度、成本、现场等各项指标的顺利实现。 3.1.3施工前向施工队进行详细的交底，使其明确各部位的施工做法、操作工艺、施工要求等。 3.2.材料及机具准备 在正式开始施工前完成施工材料的采购事宜，确保各种人员、机具、材料按时、按量、按质进行供应。本工程种植屋面分项工程主要材料如下：粒、APF改性沥青自粘防水卷材。 四、施工安排 4.1 施工顺序安排 根据施工图的顺序进行施工。 4.2人员、时间安排 4.2.1组织机构 4.2.2 人员分工
*****中心工程 防 水 施 工 专 项 方 案 编制人： 审核人： 批准人： *****中心工程项目部 二Ｏ一七年十一月
防水施工方案 一、工程概况 本工程，位于于**城南新区，东侧为中清河；南侧为60m城市绿化带；西侧为清颍路；北侧为50m城市绿化带；基地周边道路：基地东侧为中清河；南侧为府前路；西侧为清颍路；北侧为三清路。拟建地下室D区（含人防）、对外交流中心A区、辅楼B区、游泳池C区。 建设单位：***城南新区项目开发管理有限公司；设计单位：***建筑设计研究总院有限公司、**建筑市政工程设计研究院；勘探单位：**市勘察院有限责任公司；监理单位：***建设工程项目管理有限公司；施工单位：安徽***建工集团有限公司；监督单位：***建设工程质量监督局颍州区分局。 2.2 水文条件 勘察揭示地下水为地表潜水及承压水。勘察期间测得稳定水位埋深在地面下0.80~1.50米左右，高程在26.91~29.12米；第3、4层中的地下水为承压水，经观测，承压水头高2～3米左右，基础深度自然地坪以下4.5米。2.3 防水设计要求 地下室防水等级为一级，采用柔性防水和刚性防水相结合的方式。柔性防水设计做法为：1.5mm厚自粘聚合物改性沥青防水卷材（无胎）＋3.0mm 厚自粘聚合物改性沥青防水卷材（聚酯胎）。地下室底板为C30 P6抗渗砼自防水。防水混凝土掺用防水膨胀剂，墙板为C30 P6抗渗砼自防水. 卫生间及厨房地面与墙面均采用1.5mm厚聚氨酯防水涂料进行设防。
屋面防水等级为Ι级，平屋面与坡屋面均采用3.0mm厚自粘聚合物改性沥青防水卷材进行设防。 二、编制依据 1．交流中心设计图纸 2.《地下工程防水技术规范》（GBJ 50108—2008）。 3．《地下防水工程质量验收规范》（GBJ 50208—2015）。 4.地下建筑防水构造图集（10J301） 5.《坡屋面建筑构造（一）》（09J202-1） 6.《平屋面建筑构造》（12J201） 7．《建筑工程施工质量验收统一标准》（GB50300-2013） 8. 《住宅工程质量通病防治技术规程》DB34/1659-2012 三、防水具体施工方法 地下室防水施工部分： 一、防水工程概述：基础底板和基础墙板、顶板施工顺序 1、地下室底板防水：素土夯实平整→C15混凝土垫层→1.5mm厚自粘聚 合物改性沥青防水卷材（无胎）→3.0mm厚自粘聚合物改性沥青防水卷材（聚酯胎）→隔离层→50mm厚现浇C20细石混凝土→钢筋混凝土结构自防水。 2、地下室剪力墙板防水：钢筋混凝土结构自防水→1.5mm厚自粘聚合物 改性沥青防水卷材（无胎）→3.0mm厚自粘聚合物改性沥青防水卷材（聚酯胎）→30mm厚挤塑板。 3、地下室顶板防水：自防水现浇钢筋混凝土屋面→最薄处30mm厚泡沫
塑料排水板种植屋面工程施工方案
种植屋面工程施工方案 第一章工程概况及编制依据 一、工程概况 本工程屋面构造设计为种植屋面，我公司根据多年来的种植屋面防水施工经验，结合工程实际，按照国家国家规范要求，编制本方案。 二、编制依据 1、国家《屋面工程防水技术规范》GB 50108-2001 2、国家《屋面工程质量验收规范》GB 50207-2002 4、本建筑物相关部位的建筑设计构造要求 5、相关防水材料性能、用途及施工工艺要求 6、本公司相关的质量保证手册 第二章施工方案确定 一、方案确定 种植屋面结构：结构层→找坡层→刷基层处理剂一遍→1.2mm厚氯化聚乙烯橡胶共混防水卷材→1.5mm聚氨酯防水涂料→无机铝盐防水砂浆保护层→HDPE排水板→300克无纺布过滤层→生态土→植被层 第三章、施工准备 一、技术准备 1、方案交底：施工方案内容，种植屋面作法、节点作法。施工要点、难点，质 量标准及保证质量的工艺关键，劳动组织、工程进度、安全、劳保。 2、工人技术培训：氯化聚乙烯橡胶共混防水卷材、聚氨酯防水涂料的性能及特点，涂刷、刮涂、铺贴的手法及卷材搭接缝粘贴、密封工艺、卷材的收头处理。保证涂膜厚度均匀的要点，每遍涂层间隔时间要求。节点处理方法等。 二、物资准备 1、材料准备：
2、机具准备： 氯化聚乙烯橡胶共混防水卷材施工的机具准备： 三、现场准备 1、交通运输道路安排：工程开工前，要调查防水材料从工厂至工地的水平运输道路是否畅通，如存在问题，应及早安排其他运输路线。防水材料运至工地之后，还要考虑从工地临时仓库到施工现场的道路是否畅通，垂直运输路线是否可行，如存在障碍，应协商甲方共同解决。 2、工作面清理：防水工程施工之前，应将工作面上的障碍物清除干净，基面应干燥，含水率应符合施工要求，保证施工顺利进行。 3材料、工具堆放场地安排：防水材料和施工工具应分开堆放，协商甲方安排远离火源
方案一：种植屋面防水施工方案 1、引言 随着社会的发展和进步，城市人口的大量增加，城市开发用地的日益昂贵，以及人们环境意识的增强，屋顶绿化已经越来越多的引起了社会的关注，种植屋面对环保、节能、改变城市绿化环境等有着极其重要的意义，屋顶绿化在许多建筑师眼里已经成为优质工程的一个设计内容，在园林工作者眼里更是一个改善生态和人居环境质量的重要手段。 世界上第一个地下停车场屋顶花园是美国旧金山的联邦广场，建于1924年，由蒂西莫设计建造，建成后成为旧金山最成功的商业中心区。从1924年到现今，国内外建成大量地下停车场屋顶花园，地下停车场屋顶花园成了必然趋势。 地下停车场屋顶花园具有如下优点：1）保温隔热，优化建筑物附近环境，缓解热岛效应；2）保护建筑构造层，延长建筑物的使用寿命；3）通过储水，减轻城市排水系统的压力，降低干旱和洪水的危害；4）节约能源，屋顶花园是冬暖夏凉的绿色空调，大面积屋顶绿化的推广有利于缓解城市的能源危机；5）能够隔音，减低城市噪音；6）吸附灰尘，吸收有害气体；7）维护生物的多样性和保护自然环境；8）丰富城市景观，美化城市视觉环境，给城市带来艺术的美感，给人们提供更多的休息活动场所。 在地下停车场屋顶可以建设绿地、进行广场绿化，也可以设置水池、喷泉和一些大型设施，这些要素的应用使得阻根防水性能显得更为重要。本方案主要以某工程下沉式车库顶板种植绿化为主要内容，提出种植屋面各层次与防水层的关系，以及推荐使用种植屋面防水构造设计。 2、防水设计方案 屋顶花园的屋面长时间处于有水状态，对防水层的各项要求都很高，材料的选择是一方面，施工时对关键部位的节点处理同样重要，需采用耐久性、耐腐蚀性、抗渗性及耐穿刺性能较好的防水材料，施工时的精心操作。 由于本工程为下沉式车库顶板种植，所以根据编制依据jgj155-2007《种植屋面工程技术规程》设计应为以下几个部分：找坡层、找平层、普通防水层、sbs化学根阻防水层、排水层、过滤蓄水层、种植土层及种植植被层。剖面图如图2： 3、各分项工程施工工艺 3.1找坡层找平层施工： 根据技术规程5.4.1.3规定，应设置自流排水系统，适度的坡度有利于多余水分的排泄，使土壤的水分不至于聚集过多而影响植物根系的生长。 a)找坡层材料配比应符合设计要求，表面应平整。
建筑施工：种植屋面工程设计基本规定 1、新建种植屋面工程的结构承载力设计，必须包括种植荷载。既有建筑屋面改造成种植屋面时，荷载必须在屋面结构承载力允许的范围内。 2、种植屋面工程设计应遵循防、排、蓄、植并重，安全、环保、节能、经济，因地制宜（简单，适用，新型）的原则，以及施工环境和工艺的可操作性。 3、种植屋面设计应包括下列内容： 1计算建筑屋面结构荷载； 2屋面构造系统设计（轻型，重型）；； 3给排水系统设计； 4选择耐根穿刺防水材料和普通防水材料； 5耐根穿刺防水保护层； 6确定保温隔热方式，选择保温隔热材料； 7选择种植方式（简单式、花园式、容器式种植）及种植土类型； 8电气照明系统设计； 9园林景观系统设计； 10选择植物种类，制订配置方案； 11细部构造图设计，并绘制细部详图。 4、种植屋面绿化设计单位应有园林设计资质。 5、种植屋面防水层的合理使用年限不应少于15年，应采用二道或二道以上防水设防，上道必须为耐根穿刺防水层。防水层的材料应
相容。 6、新建种植屋面工程的结构承载力设计，必须包括种植荷载。既有建筑屋面改造成种植屋面时，荷载必须在屋面结构承载力允许的范围内。 7、种植设计宜以覆土种植与容器种植相结合，生态和景观相结合。 8、简单式种植屋面绿化面积宜占屋面总面积的80%以上；花园式种植屋面绿化面积宜占屋面总面积的60%以上。 9、倒置式屋面不应作满覆土种植。 10、种植土厚度不宜小于100 mm. 11、种植屋面的结构层宜采用现浇钢筋混凝土。 12、当屋面坡度大于20%时，其保温隔热层、防水层、排（蓄）水层、种植土层等应采取防滑措施。屋面坡度大于50%时，不宜做种植屋面。 13、常年有六级风以上地区的屋面，不宜种植大型乔木。 14、屋面种植应优先选择滞尘和降温能力强，并适应当地气候条件的植物。
设计图集 1.关于河北、河南、山东、山西、天津、内蒙古新版图集 1)网上有河南电子版图集 2)各省市图集内容完全一致，仅图集编号前缀不同 3)前缀：河北、山西、天津、内蒙—12J，河南—12YJ，山东—L13J 2.住宅厨卫烟气道尽量选择地方标准图集 1)国标《住宅排气道（一）》07J916-1 2)河北《住宅厨房卫生间ZDA防火型排气道》J10J123 3)河北《住宅厨房、卫生间组合变压式耐火排烟气道》J13J133 4)辽宁《厨房、卫生间自动调压排风道》2009J802-1 5)山东《住宅厨卫组合变压式耐火排烟气道》L12J118 6)安徽《住宅防火型烟气集中排放系统》2005J112 7)湖南《住宅防火型排气道》2010J906 8)天津《住宅厨房、卫生间排气道》09SJ116 9)江苏《住宅烟气集中排放系统》J19-2009 10)北京《导流式、防火型住宅厨卫排气道》09BJZ28 11)北京《变截面、防火型住宅厨卫排气道》10BJZ41 12)北京《防火型、变截面住宅厨卫排气道》10BJZ8 3.近期通用图集 国标 1)《防火门窗》12J609
2)《平屋面建筑构造》12J201 3)《坡屋面建筑构造(一)》09J202-1 4)《地下建筑防水构造》10J301 5)《室外工程》12J003 6)《住宅建筑构造》11J930 7)《楼梯、栏杆、拦板》06J403-1 02J401 《钢梯》8)． 9)《无障碍设计》12J926 10)《建筑玻璃应用构造》11J508 11)《建筑隔声与吸声构造》08J931 12)《外墙外保温建筑构造》10J121 13)《蒸压加气混凝土砌块外墙自保温》10ZJ106 14)《矿物纤维喷涂保温、吸声构造》11CJ30 15)《中小学校场地与用房》11J934-2 16)《中小学校设计规范-图示》11J934-1 17)《住宅设计规范图示》13J815 北京 1)《楼板隔声和电梯井道、机房隔声》88JZ22 2)《建筑外保温(节能75%)》13BJJ2-12 3)《A级不燃材料外墙外保温》12BJ2-11 11BJZ58
种植屋面工程做法及施工方案 种植屋面工程做法 1、种植基质 2、土工布过滤层 3、20高塑料板排水层，凸点向上 4、40厚C20细石混凝土保护层(配φ4200双向分缝15mm 宽,双向中距6m, 改性沥青材料填缝) 5、10厚低标号砂浆隔离层 6、3+3mm聚脂胎SBS防水卷材 7、20厚1:3水泥砂浆找平层 8、最薄30厚LC5.0轻集料混凝土0.3%找坡（找坡方向参蓝图） 9、钢筋混凝土屋面板 种植屋面施工方案 1、清理垃圾：施工区域表面的垃圾，彻底清除干净。特别是风 井、疏散楼梯周围阴角处清理。 2、找坡层：排水坡度按0.3%，采用LC5.0轻骨料混凝土找坡， 找坡层不得有疏散、起沙、空鼓现象。 3、防水卷材采用3+3聚脂胎SBS防水卷材。 3.1清理垃圾：施工区域表面的垃圾，彻底清除干净。特别是 风井、疏散楼梯周围阴角处清理。
3.2涂刷冷底子油要均匀，干燥后方可施施工。 3.3采用热熔法铺贴防水卷材，不得过分加热或烧穿卷材，铺贴卷 材应平整顺直、不得空鼓，搭接尺寸准确，不得扭曲；长短边搭接长度不小于100mm，铺贴时应排除卷材下面的空气，并碾压粘贴牢固，搭接处应用相容密封材料密封。 4、混凝土保护层 4.1 清理垃圾：施工区域表面的垃圾，彻底清除干净 4.2 绑扎钢筋：钢筋采用绑扎搭接，搭接长度符合设计要求和施 工规要求，接头位置要错开，同一截面钢筋接头不超过50%。 4.3 混凝土的振实：采用平板振捣器振捣密实，防止漏振。4.4 打抹找平：待2~3小时混凝土稍收水后，采用抹子抹平， 抹平必须在混凝土终凝前完成。 4.5 在混凝土硬化后，用切割机锯缝，作为分隔缝，深度为20mm, 分格尺寸为6m*6m,缝用改性沥青材料填缝，并用聚合物 水泥砂浆盖缝，以减少植物根系的穿刺。 4.5 养护：浇筑完12小时后采用塑料薄膜加麻袋覆盖并洒水养 护，养护应确保覆盖物湿润，每天应养护3~4次，延续养 护7天。 5、疏水层：塑料止水板凸向上，采用单缝焊接，搭接宽度60mm, 其有效焊接宽度不小于25mm. 6、隔离过滤层：采用200~250g/m2聚酯无纺布，无纺布搭接
种植屋面防水（耐根穿刺防水）施工工法 1.前言 由于传统防水卷材以及普通高分子防水材料、各类防水涂料都无法满足建筑种植系统的要求，因为这些材料不具有抗根性能，很容易被植物根尖穿透，造成建筑体破坏和渗漏，直接导致“建筑种植绿化”体系的失败。而一种聚氯乙烯双面复合耐根穿刺防水卷材以铜胎基作为阻根防水层，具有长期的耐植物根（或根状茎）穿刺性能、粘结力强、稳定性好、低温柔性和耐热性好、耐化学腐蚀及抗辐射能力强， 2、工法特点 2.1、网格内增强，极大的增加其耐根穿刺性能，确保防水层不会被植物根尖破坏； 2.2、采用环保自粘胶层，进一步满足施工的要求，可采用湿铺法，直接铺设到水泥砂浆上，使之与水泥砂浆紧密结合，达到完美的防水阻根效果； 2.3、具有很高的化学稳定性，耐化学侵蚀性能优良，满足于各种领域的防水； 2.4、较大的抗拉强度，有效的保证了防水工程的质量； 2.5、极佳的弹性、脆性低、热变性小； 2.6、环保无毒，配方中采用的材料均为无毒环保材料。 2.7、适用自动焊接设备进行施工，不仅大大提高了工作效率，缩短了工期，而且使施工效果温度可靠。 3、适用范围 本工法适用于屋顶花园，种植屋面，车库顶板，市政绿化等各种绿化防水工程及堤坝、水库的防水、防根穿刺处理。 4、工艺原理 通过对面层材料、改性沥青体系的防根化处理，从根本上防止了植物根尖穿透防水层，同时不影响植物的生长，材料抗根整体效果优异。既有优良的防水效果又可防止植物根须穿刺。施工工艺与普通防水卷材相同，工艺简单，易于操作。 （按照上面的蓝色格式改一下，正文按照宋体小四号字） 5. 施工工艺和操作特点 5.1工艺流程： 基层表面清理—→润湿基层—→找平层施工—→定位弹线—→水泥基一布两涂 防水施工（按图纸设计要求施工，若图纸未设计该项可取消）—→水泥胶粘剂的预配 制—→大面涂胶→预铺贴卷材（焊接边保护）—→卷材热风焊接—→节点部位加强处 理—→收头处理—→组织验收 5.2 操作要点 5.2.1 找平层是防水层的依附层，其质量好坏将直接影响到防水层的质量，所以要求
种植屋面防水施工做法_CPS应用示例 1、施工工艺流程： 拆除旧隔热板一-> 修补旧防水层一-> 闭水试验一-> 基屋处理一-> 涂刷基面处理剂一-> 铺贴CPS高分子复合自粘卷材 >节点细部处理闭水试验一-> 砌溢水沟及棚架基座一-> 铺JF储排水毡一-> 固定棚架一-> 铺种植土层一-> 种植花木一-> 验收 2、施工工艺技术要点： ⑴、拆除旧隔热板：旧隔热板多数表面已经龟裂，拆除时破损会比较严重，故拆除时注意不准超前搬运，或集中堆放，已免影响安全。要注意拆除时对旧防水层的保护。 ⑵、修补旧防水层：尽管旧防水层已局部老化，但经修补后还可以与新防水层同时受力。故对旧防水层，应采用同质材料予以修补。 ⑶、闭水试验：在旧防水层修补后，注水深10cm , 24小时观察是否有漏水，如有再进行修补，如没有漏水方可进行下道工序。 ⑷、清理基层：基层应平整、坚实，明水，基层突起物清除干净。 ⑸、涂刷基层处理剂：基层处理剂是自粘卷材与旧防水层间的过渡层，使之粘结的更严密。均匀涂刷基面处理剂,不准漏涂。 ⑹、铺贴CPS高分子复合自粘防水卷材：铺贴CPS高分子复合自粘防水卷材应由低处向高处铺贴，最后在屋脊压顶。在铺贴每一幅卷材时应及时赶走卷材底部空气，使之保证全粘。然后用热风焊接方法将高分子层边结为一体。 ⑺、节点细部处理：将卷材收头，或出屋顶管根部位，用双面自粘胶
条密封；卷材垂直收头，宜用金属压条固定后，再用双面自粘胶条密封。 ⑻、闭水试验：防水层全部铺贴完成后，储水深10cm，24小时后观察是否漏水，有则修补，没有漏水方可进行下道工序。 ⑼、砌溢水沟及棚架基座：按照设计要求，女儿墙贴面砖，抹灰; 溢水沟砌筑，在溢水沟槽壁底铺一层塑料，沟管材(方型)，与储排水毡平行，以利排水。 ⑽、棚架基座为不锈钢焊制品，底部附加一层防水层，然后用混凝土砌筑。 (11)、铺JF储排水毡：将JF储排水毡直接铺在防水层上，挤紧再用针线缝制连接即可。 (12)、固定棚架：棚架为木制或竹制，用铅丝扎紧，底部插入基座，隔2m 三角支撑。 (13)、铺种植土层：将种植土铺平，然后浇水压实，测厚度为300mm 。 (14)、种植花木：在基本凉干的种植土层上，先栽种月季、葡萄等棚架植物，再做普通草皮，然后再将空地全部种植佛甲草。 说明：若为新建楼房，则工艺流程前三步取消。
技术作图必备图集总结 构造图集总结 1铝合金玻璃幕墙(2005年技术作图考试 石材幕墙构造 2009年 铝合金幕墙) 2外墙内保温建筑构造 3外墙外保温建筑构造 a外墙外保温建筑构造 一 (七种类型外墙外保温复合墙体构造 及各类墙体各部位常用节点详图和全国各地区保温、隔热层厚度选用表) b外墙外保温建筑构造 二 2003年局部修改版 4混凝土小型空心砌块墙体建筑构造 a混凝土小型空心砌块墙体建筑构造 b混凝土小型空心砌块墙体建筑构造(承重混凝土小型空心砌块墙体建筑构造) c框架结构填充小型空心砌块墙体建筑构造(框架结构非承重填充墙体建筑构造) 5建筑幕墙 a点支玻璃幕墙(立柱式、桁架式、拉杆式、拉索式、自平衡式) b全玻璃幕墙(吊挂、吊挂点支式、座地、座地点支式) c铝合金单板框架幕墙(铝合金单板) d铝塑复合板框架幕墙(铝塑复合板) e蜂窝结构框架幕墙(蜂窝结构) f石材框架幕墙(天然石材) 6内隔墙建筑构造 a轻钢龙骨内隔墙(适用于各种面板的轻钢龙骨体系的非承重内隔墙) b预制轻钢龙骨内隔墙(特制异形轻钢龙骨与硅酸钙板在工厂中预制成板材 现场组装的非承重内隔墙) c轻质条板内隔墙(各种材料制成的轻质条板 适用于非承重内隔墙) d 轻集料空心砌块内隔墙(连锁式固定砌块砌筑的非承重内隔墙) e石膏砌块内隔墙(石膏砌块 空心、实心 砌筑的非承重内隔墙建筑构造) f蒸压加气混凝土砌块建筑构造(屋面保温 外、内墙体的填充保温 地面保温等处的构造做法。) 7砖墙建筑构造 烧结多孔砖与普通砖、蒸压类砖 (本图集适用于以粘土、页岩、煤矸石或粉煤灰为主要原料 经焙烧而成的多孔砖 分DM型和KPI型 和普通砖、蒸压灰砂砖和粉煤灰砖墙建筑构造。) 8坡屋面建筑构造 a坡屋面建筑构造 一 (以块瓦、油毡瓦、钢板彩瓦为瓦材 屋面结构层为现浇钢筋混凝土板 防水等级为Ⅱ、Ⅲ级的坡屋面建筑构造) b坡屋面建筑构造 二 (包括钢檩条、木檩条的有檩体系坡屋面建筑构造) 9平屋面建筑构造 a平屋面建筑构造 一 (坡度2%~10%的平屋面或小坡度屋面建筑构造)
**项目一期工程 地下室车库顶板种植屋面施工方案编制： 审核： 批准： **建设有限公司 2017年7月12日
目录 一、编制依据 (1) 二、工程概况及工程特点 (1) 三、施工安排 (1) 四、施工准备 (2) 五、主要施工方法及工艺 (4) 六、质量要求 (8) 七、各项管理措施 (12)
地下室车库顶板种植屋面施工方案 一、编制依据 1、大兴·公园府邸施工图纸； 2、《地下工程防水技术规范》（GB50108-2008） 《地下防水工程质量验收规范》（GB50208-2002） 《屋面工程质量验收规范》（GB50207-2002） 《屋面工程技术规范》（GB50345-2004） 《弹性体改性沥青防水卷材》（GB18242-2008） 《种植屋面用耐根穿刺防水卷材》（JC/T1075-2008） 二、工程概况及工程特点 1、工程概况 本工程屋面防水等级为Ⅱ级，车库顶板均为种植土屋面。防水层采用弹性体改性沥青聚酯胎卷材SBSⅡ型（4+3）防水层，上层为耐根穿刺，并在变配电室、配电间、发电机房范围内的地下室底板底面增设一道4厚SBS聚酯胎Ⅱ型卷材。排水方式采用有组织排水，排水坡度为0.3%。在找坡层及保护层设置分格缝。 2、工程重点和难点 A. 防水材料符合设计及甲方要求，性能指标符合规范要求。 B. 保证顶板施工完成时间，以便回填土施工及时插入。 C. 出顶板结构墙体、变形缝、排气孔、风井等细部做法是施工的难点。 三、施工安排 根据各楼、车库顶板及车库变配电室、配电间、发电机房施工进度情况，对现场进行清理后进行车库顶板的施工。防水材料进场验收严格执行屋面工程质量验收规范规定。项目各部门做好各项施工准备工作，以便及时跟进车库顶板施工作业，为后续施
种植屋面防水施工方案 方案一：种植屋面防水施工方案 1、引言 随着社会的发展和进步，城市人口的大量增加，城市开发用地的日益昂贵，以及人们环境意识的增强，屋顶绿化已经越来越多的引起了社会的关注，种植屋面对环保、节能、改变城市绿化环境等有着极其重要的意义，屋顶绿化在许多建筑师眼里已经成为优质工程的一个设计内容，在园林工作者眼里更是一个改善生态和人居环境质量的重要手段。 世界上第一个地下停车场屋顶花园是美国旧金山的联邦广场，建于1924年，由蒂西莫设计建造，建成后成为旧金山最成功的商业中心区。从1924年到现今，国内外建成大量地下停车场屋顶花园，地下停车场屋顶花园成了必然趋势。 地下停车场屋顶花园具有如下优点：1）保温隔热，优化建筑物附近环境，缓解“热岛效应”；2）保护建筑构造层，延长建筑物的使用寿命；3）通过储水，减轻城市排水系统的压力，降低干旱和洪水的危害；4）节约能源，屋顶花园是冬暖夏凉的“绿色空调”，大面积屋顶绿化的推广有利于缓
解城市的能源危机；5）能够隔音，减低城市噪音；6）吸附灰尘，吸收有害气体；7）维护生物的多样性和保护自然环境；8）丰富城市景观，美化城市视觉环境，给城市带来艺术的美感，给人们提供更多的休息活动场所。 在地下停车场屋顶可以建设绿地、进行广场绿化，也可以设置水池、喷泉和一些大型设施，这些要素的应用使得阻根防水性能显得更为重要。本方案主要以某工程下沉式车库顶板种植绿化为主要内容，提出种植屋面各层次与防水层的关系，以及推荐使用种植屋面防水构造设计。 2、防水设计方案 屋顶花园的屋面长时间处于有水状态，对防水层的各项要求都很高，材料的选择是一方面，施工时对关键部位的节点处理同样重要，需采用耐久性、耐腐蚀性、抗渗性及耐穿刺性能较好的防水材料，施工时的精心操作。 由于本工程为下沉式车库顶板种植，所以根据编制依据jgj155-XX《种植屋面工程技术规程》设计应为以下几个部分：找坡层、找平层、普通防水层、sbs化学根阻防水层、排水层、过滤蓄水层、种植土层及种植植被层。剖面图如图
“贴必定”BAC防水卷材 施 工 工 艺 编制人：×××× ××××××××××工程公司 ××××××××××××××项目部 2008年1月 目录 一、前言……………………………………………………………… 二、BAC卷材的特点………………………………………………… 三、适用围………………………………………………………… 四、防水构造做法…………………………………………………… 五、细部防水构造做法示意图……………………………………… 六、施工方法及施工工艺…………………………………………… 七、劳动力组织……………………………………………………… 八、材料及机具设备………………………………………………… 九、工程检验及验收………………………………………………… 十、安全措施………………………………………………………… 十一、技术经济分析…………………………………………………… 十二、工程适用实例…………………………………………………… 十三、冬季施工质量保证措施………………………………………… 十四、成品保护…………………………………………………………
一、前言 BAC”是Bituminous waterproofing sheets Adhered by Cementitious materials的缩写，译为水泥基材料粘贴的沥青基防水卷材。BAC防水卷材组成是中间为玻纤胎体（或聚酯胎体），两边敷有SBS/APP改性沥青，其面上再敷自粘橡胶沥青胶料，最后表面贴有隔离膜。卷材厚度有2mm、3mm、4mm 三种。 （一）“贴必定”BAC防水卷材基本构造如下： （二）“贴必定”BAC防水卷材采用水泥基材料材料，可直接在潮湿基面施工，基面无须找平，大大提高了卷材适应环境能力和建筑防水的整体质量。同时，可降低工程造价，减少资源消耗，施工安全、环保，粘接可靠，便于检修。 （三）“贴必定”BAC防水卷材为湿铺法复合双面粘橡胶沥青防水卷材，由市**科技股份、***科技研发、生产。 二、BAC卷材特点 （一）“贴必定”BAC防水卷材粘结机理及粘结可靠性 BAC卷材是一种复合双面自粘防水卷材，该卷材胶料中的高分子聚合物（链段）与水泥水化物（硅酸盐网络）形成（界面）互穿网络（IPN）结构，水泥初凝前可流动、渗透或浸渍，凝固强度日增，粘结力增强。同时，水泥浆的可流动性使卷材与水泥浆之间实现微观满粘，因粘结面积增大而进一步增大卷材与水泥基材料间的粘结力（这种满粘在地下室底板或外防贴的地下室外墙是被
种植屋面 1适用范围 适用于一般工业与民用建筑工程采用种植物的隔热屋面工程。 2施工准备 2.1材料准备 种植屋面的防水层应采用耐腐蚀、耐霉烂、耐穿刺性能好的材料。 2.2主要机具 2.2.1机械：搅拌机、平板振捣器、垂直运输施工电梯、塔吊等。 2.2.2工具：平锹、木刮杆、水平尺、手推车、木拍子、木抹子等 2.3作业条件 屋面基层、蓄水试验、防水层、防水保护层等工序施工均需经过验收并作好记录。 3施工工艺 3.1工艺流程 基层处理 ---- 砂浆找平层 ----- *柔性防水层—立分格缝模板------------ 钢筋绑扎一细石混凝土刚性防水层一＞嵌密封胶一＞花池内做附加防水层 —蓄水静置24小时—.花池内填土—＞种栽植物 3.2操作工艺 3.2.1种植屋面所设置的给水管、排水管及溢水管等各种管道应预留孔洞，并应在防水层施工前安装好，严禁后凿孔洞安装。相关要求同蓄水屋面。 3.2.2种植土屋面采用刚性防水时，应在养护后，覆土前进行蓄水试验，采用柔性防水或刚柔性多道结合防水时，应在做细石混凝土保护层前进行蓄水试验。蓄水时间不少于24小时，检验无渗漏后进行覆盖种植物。 3.2.3种植物土时，应按设计和规范要求对种植土进行检查。在覆盖种植介质时，应避免损坏防水保护层，防水层一旦损坏，渗漏部位既不容易找，又不易修复。 3.2.4种植屋面施工详见下图示:
3 种植屋面构造 1细石混凝土防水层；2、密封材料；3、 砖砌挡土墙；4、泄水孔；5、种植介面 4质量标准 4.1主控项目 4.1.1种植屋面挡墙泄水孔的留设必须符合设计要求，并不得堵塞 4.1.2种植屋面防水层施工必须符合设计要求，不得有渗漏现象。 4.2一般项目 4.2.1种植屋面的防水层应选择耐腐蚀、耐霉烂、耐穿刺、防水性能优异的防水材料， 4.2.2种植屋面采用卷材防水时，上部应设置细石混凝土保护层。 5施工注意事项 5.1种植屋面的水不会高于种植介质，屋面坡度与蓄水屋面相比，可略为增大，一般控制在1?3%之间，但不宜太大，太大容易形成半干湿屋面，对种植物生长不利。 5.2种植屋面四周应设置围护挡墙在挡墙下部应设置泄水孔、排水管，泄水孔的留设方法应正确，孔内侧放置疏水粗细骨料，既要防止被堵塞，又要防水种植介质的流失，并能及时排出因雨水或其他原因而造成的过多水分。 5.3溢水孔和径大小和设置数量，应根据溢水管排水量总和不小于雨季单位时间内最大降水量的排放原则配备，以保证屋面蓄水不致溢出导致无组织排放而造成屋面局部渗漏。 5.4种植覆盖层的施工应避免损坏防水层；严格控制覆盖材料的厚度、重量 等，不得超过图纸设计要求荷载。 5.5 种植介质的铺设厚度不匀，松散材料铺设时移动堆积，找坡不匀，抹砂浆找平层不当，压实时挤压了保温层，分层铺设时，应掌握好各层的厚度，认真进行操作。
地下停车场屋顶花园种植系统施工方案 1 引言 随着社会的发展和进步，城市人口的大量增加，城市开发用地的日益昂贵，以及人们环境意识的增强，屋顶绿化已经越来越多的引起了社会的关注，种植屋面对环保、节能、改变城市绿化环境等有着极其重要的意义，屋顶绿化在许多建筑师眼里已经成为优质工程的一个设计内容，在园林工作者眼里更是一个改善生态和人居环境质量的重要手段。 世界上第一个地下停车场屋顶花园是美国旧金山的联邦广场，建于1924年，由蒂西莫设计建造，建成后成为旧金山最成功的商业中心区。从1924年到现今，国内外建成大量地下停车场屋顶花园，地下停车场屋顶花园成了必然趋势。 地下停车场屋顶花园具有如下优点：1）保温隔热，优化建筑物附近环境，缓解“热岛效应”；2）保护建筑构造层，延长建筑物的使用寿命；3）通过储水，减轻城市排水系统的压力，降低干旱和洪水的危害；4）节约能源，屋顶花园是冬暖夏凉的“绿色空调”，大面积屋顶绿化的推广有利于缓解城市的能源危机；5）能够隔音，减低城市噪音；6）吸附灰尘，吸收有害气体；7）维护生物的多样性和保护自然环境；8）丰富城市景观，美化城市视觉环境，给城市带来艺术的美感，给人们提供更多的休息活动场所。 在地下停车场屋顶可以建设绿地、进行广场绿化，也可以设置水池、喷泉和一些大型设施，这些要素的应用使得阻根防水性能显得更为重要。本方案主要以某工程下沉式车库顶板种植绿化为主要内容，提出种植屋面各层次与防水层的关系，以及推荐使用种植屋面防水构造设计。 2 防水设计方案 屋顶花园的屋面长时间处于有水状态，对防水层的各项要求都很高，材料的选择是一方面，施工时对关键部位的节点处理同样重要，需采用耐久性、耐腐蚀性、抗渗性及耐穿刺性能较好的防水材料，施工时的精心操作。
4．建筑专业国家及山东省标准图： 序号标准图集号标准图名称实行日期被代替编号 4-0类: 总图及室外工程 1 03J001 围墙大门2003-2-15 2 12 J003室外工程2012/6/102J003 3 J007-1～2 道路（1993年合订本）1993-12-23 93SJ007-1～2 4 J007-3～4 道路（1993年合订本）1993-12-23 93SJ007-3～4 5 J J007-5～8 道路（1993年合订本）1993-12-23 93SJ007-5～8 6 04J008 挡土墙2004-8-15 J008-1～3 7 88J10 庭院、小品、绿化 8 03J012-1 环境景观2003-2-15 9 03J012-2 环境景观(绿化种植设计) 2003-2-15 10 04J012-3 环境景观—亭、廊、架之一2004-6-1 11 10J012-4 环境景观—滨水工程2010-9-1 4-1类: 墙体 1 04J101 砖墙建筑构造(烧结多孔砖与普通砖、蒸压砖) 2004-6-1 96SJ101（03） 2 05j102-1砼小型空心砌块墙体建筑构造2005-9-01 02J102-1 3 02J102-2 框架结构填充小型空心砌块墙体建筑构造2002-12-01 96SJ102(2) 4 97J103-1 铝合金玻璃幕墙2002-3-1 5 J103-2建筑幕墙2003-2-15 6 07J103—8 双层幕墙2007-9-1 7 03J104 蒸气加压砼砌块构造2003-12-1 8 06J106 挡雨板及栈台雨蓬2006-12-1 9 07j107夹心保温墙建筑构造2007-12-1 10 01ZJ110-1 瓷面纤维增强水泥墙板建筑构造2001-12-5 08sj110-2 预制混凝土外墙挂板2008-9-1 11 08sg333 12 J111-114 内隔墙建筑构造（2012年合订）2003年合订本 13 04J114-2 石膏砌块内隔墙 14 10J121 外墙外保温.建筑构造（一）2010-9-01 02J121-1 4．建筑专业国家及山东省标准图：
对种植屋面防水施工工艺的分析 摘要：种植屋面主要是以绿色植物为覆盖物，辅以种植土、蓄水层、根阻 层、排水屋及防水层等。对种植屋面施工工艺进行了探讨。 关键词：种植屋面；施工工艺；防水构造 种植屋面主要是以绿色植物为覆盖物，辅以种植土、蓄水层、根阻层、排水屋及防水层等。面不仅增加了绿化面积、改善了人类生存的环境而且能够使室内冬暖夏凉，能够大大节约能源。在大力发展种植屋面的今天，如何设计可靠的种植屋面系统以及如何正确选用种植屋面系统材料，已成为摆在设计施工人员面前的棘手问题。 1 种植屋面各构造层次的施工 1.1 屋面结构层的施工 国内种植屋面的结构一般为钢筋混凝土屋面，钢筋混凝土屋面既是承重结构，也是防水防渗的最后一道防线。浇筑混凝土前，模板应进行润湿，及时检查钢筋的保护层厚度，不宜过大、过小，以保证混凝土的有效截面。混凝土应一次性浇筑成型，浇筑应从上向下，振捣从下而进行。正确掌握好拆模时间。混凝土初凝前应进行两次压光，并用抹子拍打，压光后适时在混凝土表面覆盖麻袋，浇水养护。 1.2 保温隔热层的施工 板状保温隔热层施工，其基面应平整、干燥和干净，干铺的板状保温隔热材料，应紧紧贴在基层上，并铺平垫稳；分层铺设的板块，上下层接缝应相互错开，并用同类材料嵌填密实，粘贴板状保温隔热材料，胶粘剂与保温隔热材料相容并贴严、黏牢。 喷涂硬泡聚氨酯保温隔热层其基层应平整，干燥和干净伸出层面的管道应在施工前安装牢固；喷涂硬泡聚氨酯的配比应准确计算，发泡厚度均匀一致；其施工环境气温宜为15～30℃，风力不宜大于三级，空气相对温度宜小于85%，坡屋面保温隔热层防滑条应与结构层钉牢。 1.3 找坡层（找平层）的施工 找平层是铺贴卷材防水层的基层，应给防水卷层提供一个平整、密实、有强度、能粘贴的构造基础。水泥砂浆找平层施工时，先把面清理干净并洒水湿润，铺设砂浆时就按由远到近、由高到低的程序进行，每分格内必须次连续铺成，并按设计控制种植屋好坡度，用2m以上长度刮平,12h后用草袋覆盖，浇水养护，对于突出屋面上结构和管道根部等节点在大应做成圆弧、圆锥或主锥台。 1.4 普通防水层的施工 1）普通防水层施工的基本要求普通防水层的卷材也基层可铺施工，坡度应于10%时，必须满粘施工。采用热熔法满粘或胶黏剂满粘防水卷材防水层的基层应干燥、干净。计当屋面坡小于时卷材应平行屋脊铺贴；大于15%时，卷材应垂直屋脊铺贴。上下两层卷材不得互相垂直铺贴。防水卷材搭接接缝口应采用与基材相容的密封材料封严。卷材收头部位宜采用压条钉压固定。阴阳角、水落口、
海湾馨城B区一期地下室顶板种植屋面施工方案 编制人： 审核人： 审批人： 海湾馨城工程项目经理部 2013年10月25日
地下室顶板种植屋面施工方案 一、编制依据 《地下工程防水技术规范》（GB50108-2008） 《地下防水工程质量验收规范》（GB50208-2011） 《屋面工程技术规范》（GB50345-2012） 《屋面工程质量验收规范》（GB50207-2012） 工程设计图纸 二、种植屋面施工方法及准备工作 1、本工程为地下室顶板种植屋面，设计为以下几个部分：找平层、防水层、保温层、找坡层、保温层、保护层、渗排水层、滤水层、种植土层及种植植被层。详见图1、图2
2、准备工作 （1）首先进行场地清理，将已完成主体的钢筋工、木工加工棚拆除，剩余材料清理干净。 （2）主楼周边、地下室顶板指定区域，其它建筑材料及垃圾清理。（3）主楼夹层、地下室疏散通道，外墙止水螺栓切除，墙面混凝土渣清理，墙面平整。阴阳角做圆角抹灰处理，满足防水施工要求。（4）主楼夹层预埋套管加长≥300mm、地下室顶板预埋套管加长≥600mm。 三、各分项工程施工工艺 1、找平层 找平层采用20厚RS20（1：3)商品砂浆，找平层随打随压光，变形缝、诱导缝砼保护处阴阳角处抹圆角灰，找平层平整度必须满足防水层施工要求。 2、防水层（普通SBS防水卷材）和耐根穿刺型防水材料施工：（1）采用热熔法满粘、空铺的防水卷材防水层基层应干燥、干净。（2）防水层施工前，在阴阳角、水落口、突出屋面管道根部、泛水、变形缝、诱导缝等细部构造处，加设防水增强层。 （3）卷材应平行屋脊铺贴，上下两层卷材不得互相垂直铺贴。（4）顶板防水层采用空铺法、上层为条粘法施工。铺贴卷材时应平整顺直，不得扭曲，长边和短边的搭接宽度均不应小于100mm；火焰加热应均匀，以卷材表面沥青熔融至光亮黑色为度，不得欠火或过
