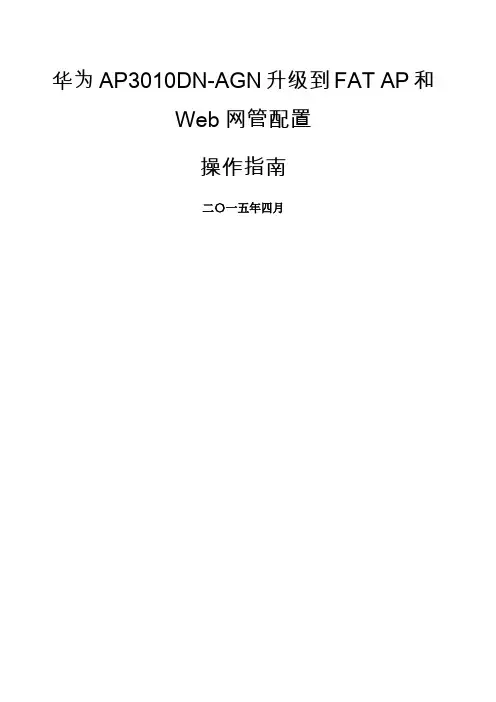

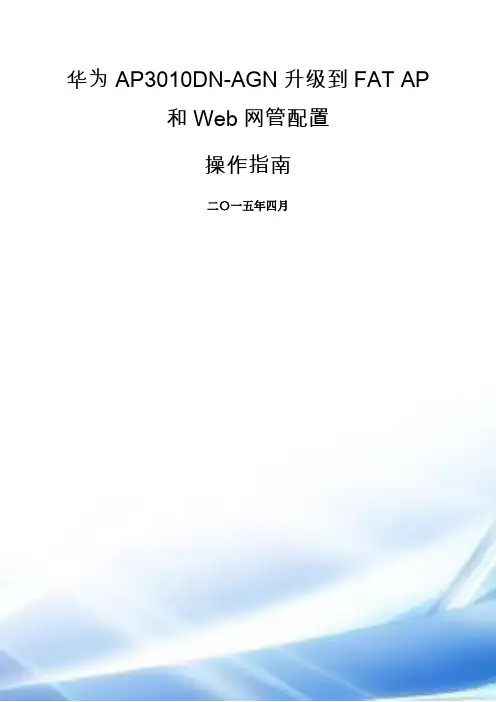

华为AP3010DN-AGN升级到FAT AP
和Web网管配置
操作指南
二〇一五年四月
文档修订记录
目录
1 FAT AP升级操作 (1)
1.1 升级前准备 (1)
1.2 搭建升级环境 (1)
1.2.1 通过Uboot方式升级的环境 (1)
1.3 检查设备运行状态 (2)
1.4 备份重要数据 (2)
1.5 FIT AP切换到FAT AP指导 (3)
1.5.1 V200R003 FIT AP切换到V200R003 FAT AP方法 (3)
1.6 版本回退 (5)
1.7 操作截图及描述 (5)
2 华为无线接入点Web网管配置指南 (6)
2.1 登录web网管 (6)
2.1.1 前提条件 (6)
2.1.2 登录 (7)
2.2 配置WLAN向导 (7)
2.2.1 配置以太网接口 (7)
2.2.2 配置虚拟接口 (7)
2.2.3 配置DHCP (8)
2.2.4 配置AP (8)
2.2.5 配置射频 (8)
2.2.6 配置无线业务 (8)
2.2.7 配置确认 (9)
2.2.8 结果 (9)
2.3 WLAN业务 (9)
2.3.1 新建服务集 (9)
2.3.2 新建无线网络 (9)
3 附件 (9)
3.1 组网应用 (9)
3.2 使用终端遇到的问题 (10)
3.3 查看华为AP地址 (11)
1FAT AP升级操作
1.1升级前准备
1.2搭建升级环境
1.2.1通过Uboot方式升级的环境
注：本文档将使用些方式升级
在uboot视图下，只能通过TFTP协议下载系统软件。升级环境的基本组网图如图1-1所示。
搭建通过Uboot方式升级的环境时，基本要求如下：
●在uboot视图下升级时必须通过串口登录设备。
●PC作为服务器，PC的网口必须与AP网口直连，并且保证服务器和设备之间能够正
常通信。
●服务器上已经存储了设备升级时使用的升级文件。
组网中必须连接网线和串口线。
图1-1升级环境组网图
1.3检查设备运行状态
执行命令display device查看设备工作状态。如果显示状态是Normal，表示系统处于正常状态，可以进行升级操作
AP6010DN's Device status:
Slot Sub Type Online Power Register Alarm
Primary
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
0 - AP6010DN Present PowerOn Registered Normal
Master
1.4备份重要数据
设备中的重要配置文件一定要在升级之前备份，用户可以通过FTP或TFTP方式将需要备份的文件下载到PC上。在版本升级完成后可以将备份的文件重新加载到设备中。备份的具体过程请参见具体升级步骤。
重要数据
1.5F IT AP切换到FAT AP指导
必须使用PC作为FTP服务器、TFTP服务器或SFTP服务器，并且PC的网口必须与AP 网口直连。
FIT AP切换到FAT AP时需要保证内存中有足够的连续存储空间存放FAT AP系统软件包，建议用户升级前重启AP，以保证内存中有足够的连续存储空间。
1.5.1V200R003 FIT AP切换到V200R003 FAT AP方法
1.5.1.1U boot下用TFTP的方法升级AP
如果AP中的两个固件文件都损坏，可以从Uboot用TFTP的方法升级固件。
必须使用PC作为FTP服务器、TFTP服务器或SFTP服务器，并且PC的网口必须与AP 网口直连。
请事先配置好tftp工具，指向升级文件所在目录；保证在AP上能ping通PC。
1.使用串口线将AP的串口和PC的串口相连，使用“超级终端”等软件，
进入命令行界面。超级终端设置如下：
Baud：9600
Data bits:8
Stop bits:1
Parity: none
Flow Control: none
2.执行命令reboot，重新启动AP。在出现以下信息后3秒内按下F
键，进入uboot命令行视图。
Press f or F to stop Auto-Boot in 3 seconds: 3
Password for uboot cmd line :
ar7240>
3.配置AP和tftp服务器的IP地址，保证AP能够从tftp服务器获取升
级文件。
ar7240> saveenv
Saving Environment to Flash...
Erasing Flash...Writing to Flash... done
4.在命令行中键入update boot，在下面的显示信息中作相应的配置：
a.升级uboot：
ar7240> update boot #u-boot.bin存放在TFTP目录下
dup 1 speed 1000
......
Copy to Flash... done
r7240> reset #以新加载的uboot启动
升级uboot时不能断电，否则AP无法启动。
b.重新启动AP。在出现以下信息后3秒内按下F键，进入uboot
命令行视图。
Press f or F to stop Auto-Boot in 3 seconds: 3
Password for uboot cmd line :
ar7240>
c.加载需要升级的FatAP6X10XN_V200R003C00SPC500.bin FAT AP系
统软件：
ar7240> update system FatAP6X10XN_V200R003C00SPC500.bin
#FatAP6X10XN_V200R003C00SPC500.bin存放在TFTP目录下
dup 1 speed 1000
......
Upgrade Firmware to A Successful
5.配置完成后，在命令行中键入reset，AP就会使用指定的网络启动固
件文件启动了。用这种方式启动后，固件被读入AP的flash。
ar7240> reset
Resetting...
6.升级完成后，可执行命令display version查看当前版本是否升级成
功。
Huawei Versatile Routing Platform Software
VRP (R) software, Version 5.130 (AP6010DN FAT V200R003C00SPC500)
Copyright (C) 2011-2013 HUAWEI TECH CO., LTD
Huawei AP6010DN Router uptime is 0 week, 0 day, 0 hour, 16 minutes
MPU 0(Master) : uptime is 0 week, 0 day, 0 hour, 16 minutes
SDRAM Memory Size : 128 M bytes
Flash Memory Size : 32 M bytes
MPU version information :
1. PCB Version : H86D2TD1D200 VER.C
2. MAB Version : 0
3. Board Type : AP6010DN
4. BootROM Version : 62
1.6版本回退
版本回退的方法与升级方式一致
1.7操作截图及描述
PC本地软件配置
下载tftp32.exe软件，并打开
下载SecureCRT（终端）软件，并打开
配置通过串口连接华为AP3010DN-AGN(无线接入点设备)
回车后，就显示这个视图了。
输入用户名及密码：
查看当前版本
这版本显示不是我们组网应用时需要的，因此需要从FIT升级到FAT，在这里执行：reboot命令
输入密码：
可以看到这个uboot的版本为V200R003，符合FIT切换FAT条件，所以不需要升级uboot，直接进入下一步
配置AP和TFTP服务器的IP地址，保证AP能从TFTP服务器获取升级文件
ar7240> saveenv
Saving Environment to Flash...
Erasing Flash...Writing to Flash... done
升级到FAT AP，执行命令：update system FatAP3X10XN_V200R003C00SPC500.bin 回车，如下图，表示已经升级成功
重启AP，执行reset命令
AP启动完成后，需要为AP Console口配置一个密码
查看版本信息，再次确认FAT AP是否升级成功！
升级成功!
2华为无线接入点Web网管配置指南
2.1登录web网管
2.1.1前提条件
a.设备的接入端口已配置IP地址（使用默认的）；
b.PC终端和设备网络互通；
c.设备正常运行，HTTP服务和HTTPS服务已正确配置；
d.PC终端已安装浏览器软件；
注：
1．
2．
3．
2.1.2登录
2.2配置WLAN向导
打开：配置向导>配置向导
2.2.1配置以太网接口
缺省VLAN：缺省VLAN必须是在设备上已经创建好的，我接下来通过超级终端来创建VLAN。
步骤1 执行命令system-view，进入系统视图。
步骤2 执行命令vlan vlan-id，创建VLAN并进入VLAN视图。
步骤3 执行命令quit，返回系统视图。
步骤4 执行命令interface vlanif vlanif-id，创建VLANIF并进入VLANIF视图。
步骤5 执行命令ip address ip-address{ mask| mask-length} [ sub]，配置管理IP地址。
2.2.2配置虚拟接口
你可以修改或者选择直接下一步
添加
选择，直接下一步2.2.4配置AP
2.2.5配置射频
添加射频模板2.2.6配置无线业务
最后
2.2.8结果
2.3W LAN业务
2.3.1新建服务集
新建一个BSS接口
新建服务集
2.3.2新建无线网络
3附件
3.1组网应用

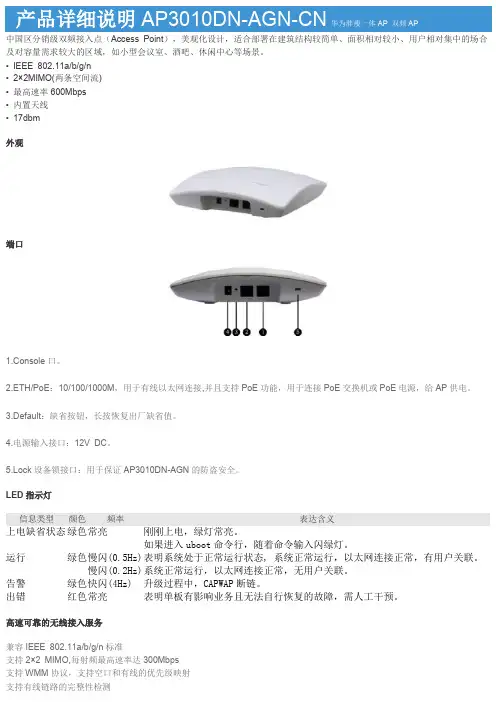

AP3010DN-AGN可以为中小型企业提供基本的802.11n无线网络，该类型设备可根据不同环境灵活实施分布放装。
AP3010DN-AGN支持Fat AP和Fit AP两种工作模式，根据网络规划的需要，可以灵活地在Fat AP和Fit AP两种工作模式中切换。
当客户的无线网络初始规模较小时，客户只需采购AP设备，并设置其工作模式为Fat AP模式。随着客户网络规模的不断扩容，当网络中应用的AP设备达到几十甚至上百台时，为降低网络管理的复杂度，建议客户采购无线控制器设备，便于集中管理网络中的所有的AP设备，此时需要将其AP工作模式切换到Fit AP模式。
Fit AP典型组网图(接入点模式)：
在上述组网中，AP3010DN-AGN作为Fit AP只承载桥接转发功能，用户接入、AP上线、认证、路由、AP管理、安全协议、QoS等功能需要同AC配合完成。
Fit AP WDS典型组网图（网桥模式-点对点）：
Fit AP WDS典型组网图（网桥模式-点对多点）：
在上述组网中，设备通过无线链路连接两个或者多个独立的有线局域网或者无线局
域网，组建一个互通的网络实现数据访问。WDS模式下可支持点对点、点对多点的组网
方式。通过5G和2.4G双射频，AP可实现无线桥接及接入等业务应用。
Fit AP Mesh典型组网图：
在上述组网中，作为Mesh节点MP（Mesh Point）的AP通过网状互联形成自配置、
自愈合的无线Mesh网络WMN（wireless mesh network）主干，通过作为Mesh Portal
节点MPP（Mesh Portal Point）的带网关功能的AP提供到Internet的连接。终端节点可
以通过AP的接入服务来接入WMN网络中。由于存在专用的Mesh路由协议，其传输质
量能够得到较好的保障，更适用于需要高带宽、高稳定性的Internet连接的场景。
Fat AP典型组网图：
在上述组网中，设备作为Fat AP独立完成用户接入、认证、数据安全、业务转发和
QoS等功能。
3.2使用终端遇到的问题
Hypertrm——执行reboot命令时，一直卡在这里不动(估计是下到山寨版软件)
SecureCRT——很顺利地执行了reboot命令
3.3查看华为AP地址
执行命令：dis cu
回车
