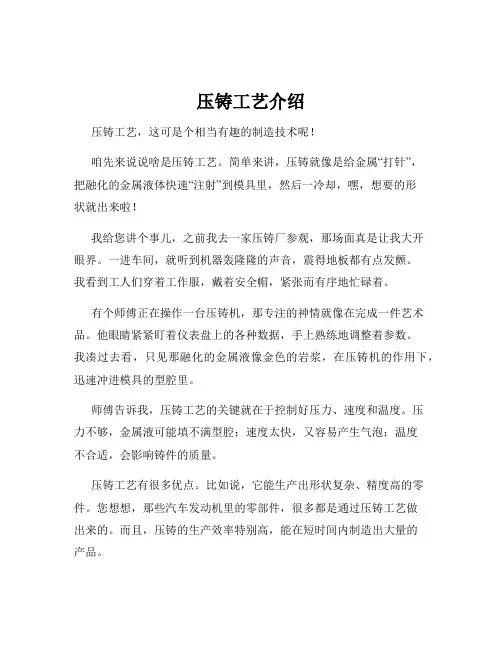

压铸简介
1. 简介
压铸是一种利用高压强制将金属熔液压入形状复杂的金属模内的一种精密铸造法。在1964年,日本压铸协会对于压铸定义为“在高温将熔化合金压入精密铸模,在短时间内大量生产高精度而铸面优良的铸造方式”。美国称压铸为Die Casting,英国则称压铸为Pressure Die Casting,而最为国内一般业者所熟悉的是日本的说法,称为压铸。经由压铸法所制造出来的铸件,则称为压铸件(Die castings)。
这些材料的抗拉强度,比普通铸造合金高近一倍,对于铝合金汽车轮毂、车架等希望用更高强度耐冲击材料生产的部件,有更积极的意义。
2. 压铸特点
压力铸造简称压铸,是一种将熔融合金液倒入压室内,以高速充填钢制模具的型腔,并使合金液在压力下凝固而形成铸件的铸造方法。压铸区别于其它铸造方法的主要特点是高压和高速。
①金属液是在压力下填充型腔的,并在更高的压力下结晶凝固,常见的压力为15—100MPa。
②金属液以高速充填型腔,通常在10—50米/秒,有的还可超过80米/秒,(通过内浇口导入型腔的线速度—内浇口速度),因此金属液的充型时间极短,约0.01—0.2秒(须视铸件的大小而不同)内即可填满型腔。
压铸
压铸机、压铸合金与压铸模具是压铸生产的三大要素,缺一不可。所谓压铸工艺就是将这三大要素有机地加以综合运用,使能稳定地有节奏地和高效地生产出外观、内在质量好的、尺寸符合图样或协议规定要求的合格铸件,甚至优质铸件。
压铸是一种精密的铸造方法,经由压铸而铸成的压铸件之尺寸公差甚小,表面精度甚高,在大多数的情况下,压铸件不需再车削加工即可装配应用,有螺纹的零件亦可直接铸出。从一般的照相机件、打字机件、电子计算器件及装饰品等小零件,以及汽车、机车、飞机等交通工具的复杂零件大多是利用压铸法制造的。
压铸法也有下列缺点:
· (1)压铸合金受限制
目前的压铸合金只有锌、锡、铅、铜、镁、铝等六种,其中以铜合金的熔点最高、铝合金压铸应用广泛。最近亦有铸铁压铸的报告,但为了经济上的因素,仍须研究有关之材质,模具材料及作业方法等。
· (2)设备费用昂贵
压铸生产所需之设备诸如压铸机、熔化炉、保温炉及压铸模等费用都相当的昂贵。
(3)铸件之气密性差
由于熔液经高速充填至压铸模内时,会产生乱流之现象,局部形成气孔或收缩孔,影响铸件之耐气密性。目前有一种含浸处理的方法,可以用来改善耐气密性。
3. 压铸机
压铸机由于压铸合金的不同,在基本上可分成二大类,即冷室机及热室机。冷室机适合铜、镁、铝等高温合金的压铸,而热室机则应用于锌、锡、铅等低温合金的压铸。锌合金不但可利用热室机也可用冷室机压铸。高温合金不用热室法压铸的原因在于,热室机的柱塞(plunger)浸渍在机械的熔锅(Machine pot)中,柱塞的铁元素会污染合金的成份,因此高温合金都使用冷室机压铸。
4. 压铸合金
压铸件所采用的合金主要是有色合金,至于黑色金属(钢、铁等)由于模具材料等问题,目前较少使用。而有色合金压铸件中又以铝合金使用较广泛,锌合金次之。下面简单介绍一下压铸有色金属的情况。
压铸
(1)、压铸有色合金的分类受阻收缩混合收缩自由收缩铅合金
-----0.2-0.3% 0.3-0.4% 0.4-0.5% 低熔点合金锡合金锌合金
--------0.3-0.4% 0.4-0.6% 0.6-0.8% 铝硅系--0.3-0.5% 0.5-0.7%
0.7-0.9% 压铸有色合金铝合金铝铜系铝镁系---0.5-0.7% 0.7-0.9% 0.9-1.1% 高熔点合金铝锌系镁合金----------0.5-0.7% 0.7-0.9%
0.9-1.1% 铜合金
(2)各类压铸合金推荐的浇铸温度合金种类铸件平均壁厚≤3mm 铸件平均壁厚>3mm 结构简单结构复杂结构简单结构复杂
铝合金铝硅系 610-650℃ 640-680℃ 600-620℃ 610-650℃
铝铜系 630-660℃ 660-700℃ 600-640℃ 630-660℃
铝镁系 640-680℃ 660-700℃ 640-670℃ 650-690℃
铝锌系 590-620℃ 620-660℃ 580-620℃ 600-650℃
锌合金 420-440℃ 430-450℃ 400-420℃ 420-440℃
镁合金 640-680℃ 660-700℃ 640-670℃ 650-690℃
铜合金普通黄铜 910-930℃ 940-980℃ 900-930℃ 900-950℃
硅黄铜 900-920℃ 930-970℃ 910-940℃ 910-940℃
* 注:①浇铸温度一般以保温炉的金属液的温度来计量。
②锌合金的浇铸温度不能超过450℃,以免晶粒粗大。
4. 压铸模
压铸模是压铸生产三大要素之一,结构正确合理的模具是压铸生产能否顺利进行的先决条件,并在保证铸件质量方面(下机合格率)起着重要的作用。由于压铸工艺的特点,正确选用各工艺参数是获得优质铸件的决定因素,而模具又是能够正确选择和调整各工艺参数的前提,模具设计实质上就是对压铸生产中可能出现的各种因素预计的综合反映。如若模具设计合理,则在实际生产中遇到的问题少,铸件下机合格率高。反之,模具设计不合理,例一铸件设计时动定模的包裹力基本相同,而浇注系统大多
在定模,且放在压射后冲头不能送料的灌南压铸机上生产,无法正常生产,铸件一直粘在定模上。尽管定模型腔的光洁度打得很光,因型腔较深,仍出现粘在定模上的现象。所以在模具设计时,必须全面分析铸件的结构,熟悉压铸机的操作过程,要了解压铸机及工艺参数得以调整的可能性,掌握在不同情况下的充填特性,并考虑模具加工的方法、钻眼和固定的形式后,才能设计出切合实际、满足生产要求的模具。刚开始时已讲过,金属液的充型时间极短,金属液的比压和流速很高,这对压铸模来说工作条件极其恶劣,再加上激冷激热的交变应力的冲击作用,都对模具的使用寿命有很大影响。模具的使用寿命通常是指通过精心的设计和制造,在正常使用的条件下,结合良好的维护保养下出现的自然损坏,在不能再修复而报废前,所压铸的模数(包括压铸生产中的废品数)。
编辑本段模具失效主要有三种形式
1. 热疲劳龟裂损坏失效
模具热疲劳龟裂失效压铸生产时,模具反复受激冷激热的作用,成型表面与其内部产生变形,相互牵扯而出现反复循环的热应力,导致组织结构二损伤和丧失韧性,引发微裂纹的出现,并继续扩展,一旦裂纹扩大,还有熔融的金属液挤入,加上反复的机械应力都使裂纹加速扩展。为此,一方面压铸起始时模具必须充分预热。另外,在压铸生产过程中模具必须保持在一定的工作温度范围中,以免出现早期龟裂失效。同时,要确保模具投产前和制造中的内因不发生问题。因实际生产中,多数的模具失效是热疲劳龟裂失效。
2. 碎裂失效
碎裂失效在压射力的作用下,模具会在最薄弱处萌生裂纹,尤其是模具成型面上的划线痕迹或电加工痕迹未被打磨光,或是成型的清角处均会最先出现细微裂纹,当晶界存在脆性相或晶粒粗大时,即容易断裂。而脆性断裂时裂纹的扩展很快,这对模具的碎裂失效是很危险的因素。为此,一方面凡模具面上的划痕、电加工痕迹等必须打磨光,即使它在浇注系统部位,也必须打光。另外要求所使用的模具材料的强度高、塑性好、冲击韧性和断裂韧性均好。
3. 溶蚀失效
熔融失效前面已讲过,常用的压铸合金有锌合金、铝合金、镁合金和铜合金,也有纯铝压铸的,Zn、Al、Mg是较活泼的金属元素,它们与模具
材料有较好的亲和力,特别是Al易咬模。当模具硬度较高时,则抗蚀性较好,而成型表面若有软点,则对抗蚀性不利。
致使模具失效的因素很多,既有外因(例浇铸温度高低、模具是否经预热、水剂涂料喷涂量的多少、压铸机吨位大小是否匹配、压铸压力过高、内浇口速度过快、冷却水开启未与压铸生产同步、铸件材料的种类及成分Fe的高低、铸件尺寸形状、壁厚大小、涂料类型等等)。也有内因(例模具本身材质的冶金质量、坯料的锻制工艺、模具结构设计的合理性、浇注系统设计的合理性、模具机(电加工)加工时产生的内应力、模具的热处理工艺、包括各种配合精度和光洁度要求等)。模具若出现早期失效,则需找出是哪些内因或外因,以便今后改进。但在实际生产中,溶蚀仅是模具的局部地方,例内浇口直接冲刷的部位(型芯、型腔)易出现溶蚀现象,以及硬度偏软处易出现铝合金的粘模。
编辑本段压铸生产中常遇模具存在的问题注意点
1. 浇注系统、排溢系统
例(1)对于冷室卧式压铸机上模具直浇道的要求:
① 压室内径尺寸应根据所需的比压与压室充满度来选定,同时,浇口套的内径偏差应比压室内径的偏差适当放大几丝,从而可避免因浇口套与压室内径不同轴而造成冲头卡死或磨损严重的问题,且浇口套的壁厚不能太薄。浇口套的长度一般应小于压射冲头的送出引程,以便涂料从压室中脱出。
② 压室与浇口套的内孔,在热处理后应精磨,再沿轴线方向进行研磨,其表面粗糙≤Ra0.2μm。
③ 分流器与形成涂料的凹腔,其凹入深度等于横浇道深度,其直径配浇口套内径,沿脱模方向有5°斜度。当采用涂导入式直浇道时,因缩短了压室有效长度的容积,可提高压室的充满度。
2. 对于模具横浇道的要求
① 冷卧式模具横浇道的入口处一般应位于压室上部内径2/3以上部位,以免压室中金属液在重力作用下过早进入横浇道,提前开始凝固。
② 横浇道的截面积从直浇道起至内浇口应逐渐减小,为出现截面扩大,则金属液流经时会出现负压,易吸入分型面上的气体,增加金属液流动中的涡流裹气。一般出口处截面比进口处小10-30%。
③ 横浇道应有一定的长度和深度。保持一定长度的目的是起稳流和导向的作用。若深度不够,则金属液降温快,深度过深,则因冷凝过慢,既影响生产率又增加回炉料用量。
④ 横浇道的截面积应大于内浇口的截面积,以保证金属液入型的速度。主横浇道的截面积应大于各分支横浇道的截面积。
⑤ 横浇道的底部两侧应做成圆角,以免出现早期裂纹,二侧面可做出5°左右的斜度。横浇道部位的表面粗糙度≤Ra0.4μm。
3. 内浇口
① 金属液入型后不应立即封闭分型面,溢流槽和排气槽不宜正面冲击型芯。金属液入型后的流向尽可能沿铸入的肋筋和散热片,由厚壁处向薄壁处填充等。
② 选择内浇口位置时,尽可能使金属液流程最短。采用多股内浇口时,要防止入型后几股金属液汇合、相互冲击,从而产生涡流包气和氧化夹杂等缺陷。
③ 薄壁件的内浇口厚件要适当小些,以保证必要的填充速度,内浇口的设置应便于切除,且不使铸件本体有缺损(吃肉)。
4.溢流槽
① 溢流槽要便于从铸件上去除,并尽量不损伤铸件本体。
② 溢流槽上开设排气槽时,需注意溢流口的位置,避免过早阻塞排气槽,使排气槽不起作用。
③ 不应在同一个溢流槽上开设几个溢流口或开设一个很宽很厚的溢
流口,以免金属液中的冷液、渣、气、涂料等从溢流槽中返回型腔,造成铸件缺陷。
编辑本段压铸零件的设计
在满足产品功能的前提下,合理设计压铸件,简化压铸模结构,降低压铸成本,减少压铸件缺陷和提高压铸件零件质量。由于注塑加工工艺来源于铸造工艺,因此压铸件设计指南在某些方面和塑胶件设计指南非常相似。详细的压铸零件设计参考机械工业出版社出版的《面向制造和装配产品设计指南》一书。
1. 铸造圆角
(包括转角)铸件图上往往注明未注圆角R2等要求,我们在开制模具时切忌忽视这些未注明圆角的作用,决不可做成清角或过小的圆角。铸造圆角可使金属液填充顺畅,使腔内气体顺序排出,并可减少应力集中,延长模具使用寿命。(铸件也不易在该处出现裂纹或因填充不顺而出现各
种缺陷)。例标准油盘模上清角处较多,相对来说,目前兄弟油盘模开的最好,重机油盘的也较多。
2. 脱模斜度
在脱模方向严禁有人为造成的侧凹(往往是试模时铸件粘在模内,用不正确的方法处理时,例钻、硬凿等使局部凹入)。
3. 表面粗糙度
成型部位、浇注系统均应按要求认真打光,应顺着脱模方向打光。由于金属液由压室进入浇注系统并填满型腔的整个过程仅0.01-0.2秒的时间。为了减少金属液流动的阻力,尽可能使压力损失少,都需要流过表面的光洁度高。同时,浇注系统部位的受热和受冲蚀的条件较恶劣,光洁度越差则模具该处越易损伤。
5、模具成型部位的硬度铝合金:HRC46°左右铜:HRC38°左右加工时,模具应尽量留有修复的余量,做尺寸的上限,避免焊接。
编辑本段压铸模具组装的技术要求
1、模具分型面与模板平面平行度的要求。
2、导柱、导套与模板垂直度的要求。
3、分型面上动、定模镶块平面与动定模套板高出0.1-0.05mm。
4、推板、复位杆与分型面平齐,一般推杆凹入0.1mm或根据用户要求。
5、模具上所有活动部位活动可靠,无呆滞现象pin无串动。
6、滑块定位可靠,型芯抽出时与铸件保持距离,滑块与块合模后配合部位2/3以上。
7、浇道粗糙度光滑,无缝。
8、合模时镶块分型面局部间隙<0.05mm。
9、冷却水道畅通,进出口标志。
10、成型表面粗糙度Rs=0.04,无微伤。
编辑本段压铸的流动性
流动性是指合金液体充填铸型的能力。流动性的大小决定合金能否铸造复杂的铸件。在铝合金中共晶合金的流动性最好。
影响流动性的因素很多,主要是成分、温度以及合金液体中存在金属氧化物、金属化合物及其他污染物的固相颗粒,但外在的根本因素为浇注温度及浇注压力(俗称浇注压头)的高低。
实际生产中,在合金已确定的情况下,除了强化熔炼工艺(精炼与除渣)外,还必须改善铸型工艺性(砂模透气性、金属型模具排气及温度),并在不影响铸件质量的前提下提高浇注温度,保证合金的流动性。
压铸成形条件的注意事项:
压铸机、压铸合金与压铸模具是压铸生产的三大要素,缺一不可。所谓压铸工艺就是将这三大要素有机地加以综合运用,使能稳定地有节奏地和高效地生产出外观、内在质量好的、尺寸符合图样或协议规定要求的合格铸件,甚至优质铸件。
材料熔融温度、压射时模具温度及熔液温度;
压铸机的注射压力、锁模力、开模力的确定及根据制件情况所需的压射比压、压射速度大小等。
最后对压铸成的制品状况要进行修整才能获得完善的制件。压铸模工作温度的选择原则:
1) 模具温度过低,铸件内部结构疏松,空气排出困难,难以成型;
2) 模具温度过高,铸件内部结构致密,但铸件易“焊”附于模腔中,粘模不易卸出铸件。同时过高的温度会使模体本身膨胀,影响铸件尺寸精度。
3) 模具温度应选择在合适的范围内,一般经试验合适后,恒温控制为好。压铸成形条件的注意事项可以简单归纳为以下两方面: * 材料熔融温度、压射时模具温度及熔液温度;
* 压铸机的注射压力、锁模力、开模力的确定及根据制件情况所需的压射比压、压射速度大小等
编辑本段压铸工艺
压力铸造(简称压铸)的实质是在高压作用下,使液态或半液态金属以较高的速度充填压铸型型腔,并在压力下成型和凝固而获得铸件的方法。
压铸特点
高压和高速充填压铸型是压铸的两大特点。它常用的压射比压是从几千至几万kPa,甚至高达2×105kPa。充填速度约在10~50m/s,有些时候甚至可达100m/s以上。充填时间很短,一般在0.01~0.2s范围内。与其它铸造方法相比,压铸有以下三方面优点:
优点:
1. 产品质量好
铸件尺寸精度高,一般相当于6~7级,甚至可达4级;表面光洁度好,一般相当于5~8级;强度和硬度较高,强度一般比砂型铸造提高25~30%,但延伸率降低约70%;尺寸稳定,互换性好;可压铸薄壁复杂的铸件。例如,当前锌合金压铸件最小壁厚可达0.3mm;铝合金铸件可达0.5mm;最小铸出孔径为0.7mm;最小螺距为0.75mm。
2.生产效率高
机器生产率高,例如国产JⅢ3型卧式冷空压铸机平均八小时可压铸600~700次,小型热室压铸机平均每八小时可压铸3000~7000次;压铸型寿命长,一付压铸型,压铸钟合金,寿命可达几十万次,甚至上百万次;易实现机械化和自动化。
3.经济效果优良
由于压铸件尺寸精确,表泛光洁等优点。一般不再进行机械加工而直接使用,或加工量很小,所以既提高了金属利用率,又减少了大量的加工设备和工时;铸件价格便易;可以采用组合压铸以其他金属或非金属材料。既节省装配工时又节省金属。
压铸虽然有许多优点,但也有一些缺点,尚待解决。
缺点
如:
1). 压铸时由于液态金属充填型腔速度高,流态不稳定,故采用一般压铸法,铸件易产生气孔,不能进行热处理;
2). 对内凹复杂的铸件,压铸较为困难;
3). 高熔点合金(如铜,黑色金属),压铸型寿命较低;
4). 不宜小批量生产,其主要原因是压铸型制造成本高,压铸机生产效率高,小批量生产不经济。
压铸应用范围及发展趋势
压铸是最先进的金属成型方法之一,是实现少切屑,无切屑的有效途径,应用很广,发展很快。目前压铸合金不再局限于有色金属的锌、铝、镁和铜,而且也逐渐扩大用来压铸铸铁和铸钢件。压铸件的尺寸和重量,取决于压铸机的功率。由于压铸机的功率不断增大,铸件形尺寸可以从几毫米到1~2m;重量可以从几克到数十公斤。国外可压铸直径为2m,重量为50kg的铝铸件。
压铸件也不再局限于汽车工业和仪表工业,逐步扩大到其它各个工业部门,如农业机械、机床工业、电子工业、国防工业、计算机、医疗器械、钟表、照相机和日用五金等几十个行业,具体有:汽车零配件,家具配件,浴室配件(卫浴),灯饰零件,玩具,须刨,领带夹,电气一电子零件,皮带扣,表壳,金属饰扣,锁具,拉链.等。在压铸技术方面又出现了真空压铸、加氧压铸、精速密压铸以及可溶型芯的应用等新工艺。
近年来,由于高铁的发展,将会对我国压铸行业有一个很好的促进作用。
编辑本段压铸模具的温度控制系统
铝合金压铸模温机,合金压铸模温机,压铸模温机
压铸专用模温机,使用工作温度高达350℃,采用当今世界最先进的流程设计,控温精度高,导热速度快,高效节能。并可配置自动吸出回油、
全负压运转、RS485通讯等功能,完全可与当今代表最高水准的欧洲进口模温机相媲美。
本公司针对压铸和高模温注塑行业开发出来的一款高性能的设备。跟国内同行业相比性能更高,价格更优惠,是众多压铸厂家的首选模温机。
压铸专用模温机〔铝合金压铸模温机〕特点:
1电脑触摸式控制,操作简单易懂。
2日本进口微电脑双组P.I.D温度控制表,触摸式内储、自动演算,省电35%以上。
3采用原装进口德国司倍克无轴封高温泵
4进口高级组件,使用年限长。
5升降温速度快,温度精确稳定。
6独特的双功率加热设计,适合不同温控场所使用,节能效果明显。
7不锈钢一体成型,管损小,加热均匀。
8开机自动排气功能。
9模具回水温度检测表。
10具有即时自动回油,和冷却后回油功能安全系数更高。
11安全保护及故障指示系统完善
压铸生产工艺知识 一.压铸生产的概念 ** 压铸(DIE CASTING) 就是将熔融合金在高压﹑高速条件下充满金属模并使其在高压下凝固冷却成型的精密铸造生产. 压铸制造出来的工件称为压铸件(DIE CASTINGS),压铸件主要特点尺寸公差很小(精密公差±0.08,一般公差±0.25),精密度高,表面不需经车削加工而只是经过整缘处理(如去批锋.抛光等)即可用于后工序如静电喷涂或装配生产. 二.压铸机(CASTING MACHINE) 压铸机为热料室压铸机,基本结构如图所示: 所用压铸机有两种型号:L.K.DC-80(3台)﹑L.K.DC-160(4台),机器制造商:力劲机械厂有限公司(L.K.MACHINERY CO.LTD). ***机器的主要工作参数列表如下供参考: 压铸机基本结构各部分作用; 固定机板----用以固定压铸模的静模(前模)部分; 移动机构----用以固定压铸模的动模(后模)部分; 顶出机构----用以顶出压铸件; 锁紧机构----实现在压射过程中可靠地锁紧模具; 配电及数显—电源供应﹑显示溶料温度﹑压铸程序及时间控制等; 操纵台------控制压铸操作的系列动作; 射料机构----将合金液推入模具型腔,进行充填成型; 熔料室------将铸绽熔化为合金液并维持恒温. ***压铸机工序流程步骤:
正常所采用的半自动生产操作,每个生产周期是靠开和关安全门来触发下一个局期,其流程可如图表达: 关门--→(顶针退回)锁模--→扣咀前--→一速身料--→二速射料 回錘喷(刷)说模剂←--顶针顶出/钻取啤件←--开模←--离咀 三.压铸用的锌(Zinc)合金材料 本公司所用皆为锌3#合金(EZDA 3PRESSURE KIECASTING ALLOY),其化学成份含量及作用如下表(见下页): 1.锌合金主要性能特点如下: a)熔点较低; b)压铸成型效果好; c)铸件表面可镀金属,可以进行(静电)喷涂装饰; d)缺点:铸件易老化,抗腐蚀能力差. 2.锌合金原料中掺入水口料对铸件的影响: 在锌合金压铸生产中,适当地在材料中掺入水口料可降低铸件成本,但水口料掺入也会引致某些质量问题: a)水口料中往往含有杂质,使材料机械性能变差,使铸件不能满足使用要求: b)水口料中的化学成份巳发生变化,铝镁成份的减少会使材料理化性能变 坏,从而会使铸 件花纹和气泡等问题增多. 如果通过化学鉴定及处理,在掺有水口料的锌合金(水口料一般不超过50%)中适当地加入铝和镁元素,并协同改善压铸模的排溢条件,选择适当的压铸参数,能够在一定程度上提高铸件质量,减少废品产生.
一、压铸(BODY)工艺流程图示 1,压铸机调试 2,压铸模安装4,模具预热、涂料7,合型(合模) 10浇注压射 11,保压12,开模、抽芯取件 14,清理(整修) 17,终检验3,压铸模设计与制造 5,涂料配制 6,模具清理8,合金熔炼保温 9,嵌件准备 13,表面质量检查 15,时效处理16,铸件浸渗、喷丸处理
二、压射压力 P3 P4 压力 P2 P1 P2 P1 T1 t2 t3 t4 保压时间 升压充填增压 注:t1 金属液在压室中未承受压力的时间;P1为一级(慢速)t2 金属液于压室中在压射冲头的作用下,通过内浇口充填型腔的时间;P2为二级(快速) t3 充填刚刚结束时的舜间;P3为三级(增压) t4 最终静压力;P4为补充压实铸件 4P y P b= Лd2 式中:P b 比压(Mpa); Py 机器的压射力(N); (压射力=压射缸直径×蓄压器压射时间最小压力) d 压室(冲头)直径(MM) 选择比压考虑的的主要因素 上海旭东压铸技术咨询培训资料压铸工艺参数 比压 因素选择条件 高低
壁厚薄壁厚壁压铸件结构形状复杂简单 工艺性差些好些 结晶温度范围大小压铸合金特性流动性差好 密度大小 比强度大小 阻力大小浇注系统散热速度快慢 公布合理不太合理排溢系统截面积大小 内浇口速度快慢 温度合金与压铸模具温度大小压铸各种合金常用比压表(Mpa) 铸件壁厚≤3(mm) 铸件壁厚>3(mm)合金结构简单结构复杂结构简单结构复杂 锌合金20-30 30-40 40-50 50-60 铝硅、铝铜合金25-35 35-45 45-60 60-70 铝、镁合金30-40 40-50 50-65 65-75 镁合金30-40 40-50 50-65 65-80 铜合金40-50 50-60 60-70 70-80 压力损失折算系数K 直浇道导入口截面F1,K值 与内浇铸口截面F2之比>1 =1 <1 立式冷室压铸机0.66-0.70 0.72-0.74 0.76-0.78 卧式冷室压铸机0.88 压射速度 浇注金属液量占压室容积百分数(%) 压射速度(cm/s) ≤30 30-40 30-60 20-30 >60 10-20
上海旭东压铸技术咨询培训资料 压铸工艺参数 一、压铸工艺流程图示 2,压铸模安装 17,终检验 5,涂料配制
上海旭东压铸技术咨询培训资料压铸工艺参数 二、压射压力 注:t1 金属液在压室中未承受压力的时间;P1为一级(慢速)t2 金属液于压室中在压射冲头的作用下,通过内浇口充填型腔的时间;P2为二级(快速) t3 充填刚刚结束时的舜间;P3为三级(增压) t4 最终静压力;P4为补充压实铸件 4P y P b= Лd2 式中:P b 比压(Mpa); Py 机器的压射力(N); (压射力=压射缸直径×蓄压器压射时间最小压力) d 压室(冲头)直径(MM) 选择比压考虑的的主要因素 上海旭东压铸技术咨询培训资料压铸工艺参数
比压 因素选择条件 高低 壁厚薄壁厚壁压铸件结构形状复杂简单 工艺性差些好些 结晶温度范围大小压铸合金特性流动性差好 密度大小 比强度大小 阻力大小浇注系统散热速度快慢 公布合理不太合理排溢系统截面积大小 内浇口速度快慢 温度合金与压铸模具温度大小 ●压铸各种合金常用比压表(Mpa) 铸件壁厚≤3(mm) 铸件壁厚>3(mm)合金结构简单结构复杂结构简单结构复杂 锌合金20-30 30-40 40-50 50-60 铝硅、铝铜合金25-35 35-45 45-60 60-70 铝、镁合金30-40 40-50 50-65 65-75 镁合金30-40 40-50 50-65 65-80 铜合金40-50 50-60 60-70 70-80 ●压力损失折算系数K 直浇道导入口截面F1, K值与内浇铸口截面F2之比>1 =1 <1 立式冷室压铸机 0.66-0.70 0.72-0.74 0.76-0.78 卧式冷室压铸机0.88
一、压铸(BODY)工艺流程图示 P3 P4 压力
注:t1 金属液在压室中未承受压力的时间;P1为一级(慢速)t2 金属液于压室中在压射冲头的作用下,通过内浇口充填型腔的时间;P2为二级(快速) t3 充填刚刚结束时的舜间;P3为三级(增压) t4 最终静压力;P4为补充压实铸件 4P y P b= Лd2 式中:P b 比压(Mpa); Py 机器的压射力(N); (压射力=压射缸直径×蓄压器压射时间最小压力) d 压室(冲头)直径(MM) 选择比压考虑的的主要因素 上海旭东压铸技术咨询培训资料压铸工艺参数 比压 因素选择条件 高低 壁厚薄壁厚壁 压铸件结构形状复杂简单 工艺性差些好些 结晶温度范围大小 压铸合金特性流动性差好 密度大小 比强度大小 阻力大小
浇注系统散热速度快慢 公布合理不太合理排溢系统截面积大小 内浇口速度快慢 温度合金与压铸模具温度大小 ●压铸各种合金常用比压表(Mpa) 铸件壁厚≤3(mm) 铸件壁厚>3(mm)合金结构简单结构复杂结构简单结构复杂锌合金20-30 30-40 40-50 50-60 铝硅、铝铜合金25-35 35-45 45-60 60-70 铝、镁合金30-40 40-50 50-65 65-75 镁合金30-40 40-50 50-65 65-80 铜合金40-50 50-60 60-70 70-80 ●压力损失折算系数K 直浇道导入口截面F1, K值 与内浇铸口截面F2之比>1 =1 <1 立式冷室压铸机 0.66-0.70 0.72-0.74 0.76-0.78卧式冷室压铸机0.88 ●压射速度 浇注金属液量占压室容积百分数(%) 压射速度(cm/s) ≤30 30-40 30-60 20-30 >60 10-20
班前准备事项一 1压铸工上班必须按规定穿戴劳保用品,包括:工作服、工作鞋、工作帽,严禁穿背心、短裤、赤膊。 2压铸工必须提前20 分钟到岗,进行上岗前准备,包括:查看交接班记录 查看上个班次本班及其它班产品质量情况 每班交接班前提前15 分钟。检查机床、模具状态是否正常。压铸操作规范二 生产准备验证: 生产前必须按《生产准备作业验证》进行验证,其中工艺验证包括:核对现场实际工艺和工艺卡是否一致;将没有输入的工艺逐项输入并核对。 压铸操作规范三 1机床启动。 2启动机床前,必须全面检查机床确保机床处于正常状态。 3启动机床前,手动润滑后再开机。 4点动启动机床并观察机床运转情况,如有异常立即停机。 5机床启动后,应开冷却水,以防油温升高。 6机床发生故障或报警信号响起,应立即查看原因后报修,严禁机床带病工作。 压铸操作工艺流程作步骤四 模具安装f调试T清理预热模具f喷刷涂料f合模f涂料准备f 涂料配制 f 压铸 f 冷却与凝固 f 开模 f 顶出铸件f质量检验T成
品T废品f合金熔化 一、模具安装 模具安装前,压铸工必须全面了解模具结构状况,包括: 1模具有无抽芯;动模抽芯,还是静模抽芯;滑块抽芯,还是液压抽芯。 2是否需要安装复位杆。 3浇口套大小,溶杯大小,结合尺寸是否一致。 5 是否中心浇口。 6 顶棒位置、大小、长短是否合适。 二、操作规范 1根据模具情况更换熔杯冲头,必要时调节压射升降机构。 2检查动静模板,确保表面无异物、无高点。 3正确安装吊具,在确定安全的情况下起吊,并确保模具进入机床前无摇动,以免撞伤机床。 4根据模具情况,正确安装模具。特别注意,带有液压抽芯的模具,必须将机床相对应抽芯状态调到“选择”并且抽芯在动模的,要调到“锁模前”插芯;抽芯在静模的,要调到“锁模后”插芯状态。 5压紧模具,接好油管及冷却水管完成模具安装。 三、模具调试 1安装完毕后进行模具调试,装有抽芯器的先调试抽芯器,调试时必须注意。
压铸(BODY)工艺流程图示 i,压铸机调试 2,压铸模安装呻3,压铸模设计与制造 斗8,合金熔炼保温6,模具清理—7,合型(合模) 9,嵌件准备 12,开模、抽芯取件 13,表面质量检查 > 16,铸件浸渗、喷丸处理
d 压室(冲头)直径(MM ) 1、压射压力 注:t1 ------ 金属液在压室中未承受压力的时间; P1为一级(慢速) t2 ----- 金属液于压室中在压射冲头的作用下, 通过内浇口充填型腔的 时间;P2为二级(快速) t3 ------ 充填刚刚结束时的舜间; P3为三级(增压) t4 ------ 最终静压力;P4为补充压实铸件 4P y P b = 刃d 2 式中:Pb ------ 比压(Mpa ) ; Py --------- 机器的压射力(N ); (压射力=压射缸直径x 蓄压器压射时间最小压力)
选择比压考虑的的主要因素 艺参数 压铸各种合金常用比压表( Mpa) 压力损失折算系数K
压射速度 浇注金属液量占压室容积百分数 (%) 压射速度(cm/s) < 30 30-40 30-60 20-30 >60 10-20 高压速度计算公式 V Vh= ----------- 2__ 1/4 刃 dT x [1+(n-1) x 0.1] 压铸合金 铸件壁厚v 2.5MM 铸件壁厚〉2,5?6MM 锌合金 1?2 3?7 铝合金 1?2 3?8 镁合金 1?2 3?8 铜合金 2?3 5?10 式中: o CM/S);
留模时间 浇注温度 ②含铝的锌合金温度不宜超过不去450C,否则结晶粗大。 压铸模温度 T m= 3 式中:Tm -------------------- 压铸模所需的工作温度(C); Th ------- 合金浇注温度(C); △ t ----- 温度控制公差(一般为25C)
一、压铸工艺流程图示
二、压射压力 注:t1 金属液在压室中未承受压力的时间;P1为一级(慢速) t2 金属液于压室中在压射冲头的作用下,通过内浇口充填型腔的时间;P2为二级(快速) t3 充填刚刚结束时的舜间;P3为三级(增压) t4 最终静压力;P4为补充压实铸件 4P y P b= Лd2 式中:P b 比压(Mpa); Py 机器的压射力(N); (压射力=压射缸直径×蓄压器压射时间最小压力) d 压室(冲头)直径(MM) 选择比压考虑的的主要因素
比压 因素选择条件 高低 壁厚薄壁厚壁压铸件结构形状复杂简单 工艺性差些好些 结晶温度范围大小压铸合金特性流动性差好 密度大小 比强度大小 阻力大小浇注系统散热速度快慢 公布合理不太合理排溢系统截面积大小 内浇口速度快慢 温度合金与压铸模具温度大小 ●压铸各种合金常用比压表(Mpa) 铸件壁厚≤3(mm) 铸件壁厚>3(mm)合金结构简单结构复杂结构简单结构复杂 锌合金20-30 30-40 40-50 50-60 铝硅、铝铜合金25-35 35-45 45-60 60-70 铝、镁合金30-40 40-50 50-65 65-75 镁合金30-40 40-50 50-65 65-80 铜合金40-50 50-60 60-70 70-80 ●压力损失折算系数K 直浇道导入口截面F1,K值与内浇铸口截面F2之比>1 =1 <1 立式冷室压铸机0.66-0.70 0.72-0.74 0.76-0.78 卧式冷室压铸机0.88
上海旭东压铸技术咨询培训资料压铸工艺参数 ●压射速度 浇注金属液量占压室容积百分数(%) 压射速度(cm/s) ≤30 30-40 30-60 20-30 >60 10-20 ●高压速度计算公式: V Vh= ×[1+(n-1)×0.1] 1/4Лd2T 式中:Vh 高速压射速度(CM/S); V 型腔容积(CM3); N 型腔数; D 冲头直径(CM); T 适当的充填时间。 ●持压时间 压铸合金铸件壁厚<2.5MM 铸件壁厚>2,5~6MM 锌合金1~2 3~7 铝合金1~2 3~8 镁合金1~2 3~8 铜合金2~3 5~10
生产现场管理是对以生产作业场所为主体的生产活动进行计划,组织和控制的总称。对生产过程各种要素包括人、机、料、法、能、信等进行合理配置和优化组合,从而达到提高产品质量、提高劳动生产率、降低各种消耗,使企业取得显著经济效益。 一、生产现场管理内容 生产现场管理的内容主要有:工序管理、物流管理和环境管理。 (一)工序管理 工序――是指一个(或一组)工人在一个工作地,对一个(和同时几个)工作进行加工所连续完成的工作内容,是产品生产的基本单位。 工序管理包括工序要素管理和产品要素管理两大项 1. 工序要素管理――就是对工序使用的劳动力、设备、原材料和压铸件的管理。 压铸生产是一个复杂的生产过程,其技术参数多、变化大,而且对铸件质量影响显著。随着压铸件领域的不断扩大和生产批量的不断增大,过去依靠经验确定压铸技术参数的方法己不适应当今压铸技术发展的需要,必须采用科学的方法确定合理的压铸技术参数并实施有效的控制。 劳动力管理:根据工种、技术水平进行岗位优化组合、合格上岗,严格遵守劳动纪律和操作规程。 设备管理:对压铸机、模具、工具必须保持完好、齐全,做好日常保养。 原材料和压铸件管理:材料保证供应,保质、保量;铸件堆放有序,防止碰伤、划伤。 2. 压铸机的选择应考虑以下几个方面 2.a、根据压铸件的合金种类和大小、生产类型,初步确定压铸机的类型。 2.锌、锡、铅及镁(小件)等合金宜选用热室压铸机,铝、镁(大件)、铜等合金应选用冷室压铸机。产品品种少、批量大时,应选用自动化程度高配备齐全的压铸机。 2.b、确定压铸机基本机型后,根据压铸件的外形尺寸、重量、壁厚和技术条件确定压铸机机型,核算其锁模力、压室充满度、容模空间尺寸、压射能量。 2.c.确定压铸机机型后还要考虑空压射速度、液压系统和控制、可靠性等。 2.产品要素管理――对产品品种、数量、质量、交货期、成本的管理。 品种、数量一般以销定产,按合同要求按时交货,同时要考虑生产的连续性。 要对重点工艺加强质量管理,工序的质量控制要严格遵守工艺纪律和操作规程。成本控制是对工序成本定额进行控制。 1、质量管理 质量管理是指:在质量方面指挥和控制组织的协调的活动。可以作以下解释: 质量管理是组织经营管理的一部分,它的职能是计划、组织、指挥和控制;首要任务是制定质量方针、质量目标并使之贯彻和执行。 质量管理工作是通过质量策划、质量控制、质量保证和质量改进等活动来进行。 为实施质量管理,需要建立质量体系。 质量管理必须由最高管理者领导,它的实施涉及到组织中的所有成员。 2、质量控制与质量改进 质量控制是质量管理的一部分,致力于满足质量要求。 质量改进是质量管理的一部分,致力于增强满足质量要求的能力。 3、压铸件的质量与检验方法 A、压铸件质量 压铸件质量包括外观质量、内在质量和使用质量。 外观质量是指铸件表面粗糙度、表面质量、尺寸公差、形位公差和质量偏差等。
班前准备事项一 1 压铸工上班必须按规定穿戴劳保用品,包括:工作服、工作鞋、工作帽,严禁穿背心、短裤、赤膊。 2 压铸工必须提前20分钟到岗,进行上岗前准备,包括: 查看交接班记录 查看上个班次本班及其它班产品质量情况 每班交接班前提前15分钟。检查机床、模具状态是否正常。 压铸操作规范二 生产准备验证:生产前必须按《生产准备作业验证》进行验证,其中工艺验证包括:核对现场实际工艺和工艺卡是否一致;将没有输入的工艺逐项输入并核对。 压铸操作规范三 1 机床启动。 2 启动机床前,必须全面检查机床确保机床处于正常状态。 3 启动机床前,手动润滑后再开机。 4 点动启动机床并观察机床运转情况,如有异常立即停机。 5 机床启动后,应开冷却水,以防油温升高。 6 机床发生故障或报警信号响起,应立即查看原因后报修,严禁机床带病工作。 压铸操作工艺流程作步骤四 模具安装→调试→清理预热模具→喷刷涂料→合模→涂料准备→涂料配制→压铸→冷却与凝固→开模→顶出铸件→质量检验→成品→废品→合金熔化 一、模具安装 模具安装前,压铸工必须全面了解模具结构状况,包括:
1 模具有无抽芯;动模抽芯,还是静模抽芯;滑块抽芯,还是液压抽芯。 2 是否需要安装复位杆。 3 浇口套大小,溶杯大小,结合尺寸是否一致。 5 是否中心浇口。 6 顶棒位置、大小、长短是否合适。 二、操作规范 1 根据模具情况更换熔杯冲头,必要时调节压射升降机构。 2 检查动静模板,确保表面无异物、无高点。 3 正确安装吊具,在确定安全的情况下起吊,并确保模具进入机床前无摇动,以免撞伤机 床。 4 根据模具情况,正确安装模具。特别注意,带有液压抽芯的模具,必须将机床相对应抽 芯状态调到“选择”并且抽芯在动模的,要调到“锁模前”插芯;抽芯在静模的,要调到“锁模后”插芯状态。 5 压紧模具,接好油管及冷却水管完成模具安装。 三、模具调试 1 安装完毕后进行模具调试,装有抽芯器的先调试抽芯器,调试时必须注意。 2 严禁在动模未插芯到位及静模未抽芯到位时,合模。 3 严禁在静模插芯时,开模。 4 严禁动模抽芯器芯未抽芯到位时,顶出。 5 装有拉杆的模具,必须先调试顶出行程,拉杆未复到位严禁插芯或合模。 6 调节机床开档选择合适的锁模力。 7 调节压射跟出行程,检查冲头冷却水,确保无泄漏。 四、压铸生产 1 压铸生产前,对模具型腔、顶杆、复位杆、导柱、导套、型芯、滑道等全面刷油。 2 在冷模状态下,在工艺无特除规定情况下应将机床二快和增压关闭。
? ? 上海旭东压铸技术咨询培训资料压铸工艺参数 一、压铸工艺流程图示
上海旭东压铸技术咨询培训资料 压铸工艺参数 二、压射压力 压力
T1 t2 t3 t4 保压时间 升压充填增压 注:t1 金属液在压室中未承受压力的时间;P1为一级(慢速) t2 金属液于压室中在压射冲头的作用下,通过内浇口充填型腔的时间;P2为二级(快速) t3 充填刚刚结束时的舜间;P3为三级(增压) t4 最终静压力;P4为补充压实铸件 4P y P b= Лd2 式中:P b 比压(Mpa); Py 机器的压射力(N); (压射力=压射缸直径×蓄压器压射时间最小压力) d 压室(冲头)直径(MM) 选择比压考虑的的主要因素 上海旭东压铸技术咨询培训资料压铸工艺参数 比压 因素选择条件 高低 壁厚薄壁厚壁压铸件结构形状复杂简单 工艺性差些好些 结晶温度范围大小压铸合金特性流动性差好 密度大小
比强度大小 阻力大小浇注系统散热速度快慢 公布合理不太合理排溢系统截面积大小 内浇口速度快慢 温度合金与压铸模具温度大小 ●压铸各种合金常用比压表(Mpa) 铸件壁厚≤3(mm) 铸件壁厚>3(mm)合金结构简单结构复杂结构简单结构复杂 锌合金20-30 30-40 40-50 50-60 铝硅、铝铜合金25-35 35-45 45-60 60-70 铝、镁合金30-40 40-50 50-65 65-75 镁合金30-40 40-50 50-65 65-80 铜合金40-50 50-60 60-70 70-80 ●压力损失折算系数K 直浇道导入口截面F1,K值与内浇铸口截面F2之比>1 =1 <1 立式冷室压铸机0.66-0.70 0.72-0.74 0.76-0.78 卧式冷室压铸机0.88 上海旭东压铸技术咨询培训资料压铸工艺参数 ●压射速度 浇注金属液量占压室容积百分数(%) 压射速度(cm/s) ≤30 30-40 30-60 20-30 >60 10-20
铝合金压铸工艺流程 内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理!更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展. 铝合金压铸件是一种压力铸造的零件,是使用装好铸件模具的压力铸造机械压铸机,将加热为液态的铝或铝合金浇入压铸机的入料口,经压铸机压铸,铸造出模具限制的形状和尺寸的铝零件或铝合金零件,这样的零件通常就被叫做铝合金压铸件。 铝合金压铸件在不同的地方有不同的叫法,如铝压铸零件、压铸铝件铝压铸件、铝合金压铸零件等。因铝材质具有导热性和轻重量的优势被广泛应用于汽摩制造行业、内燃机生产、电动机制造、油泵制造、园林美化、电力建设、建筑装饰等各个行业。 由于金属铝及铝合金具有很好的流动性和可塑性,而且铸造加工是在有压力的压铸机中铸造,因此铝压铸件可以做出各种较复杂的形状,也可作出较高的精度和光洁度,从而很大程度的减少了铸件的机械加工量和金属铝或铝合金的铸造余量,不仅节约了电力、金属材料、还大大节约了劳动成本; 铝合金压铸件铸造工艺有四把火,分别是退火、正火、淬火和回火,其在压铸过程中,淬火与回火的关系非常密切,两者缺一不可。
铝合金压铸件的铸造工艺过程,是将金属液先低速或高速铸造充型进模具的型腔内,模具有活动的型腔面,它随着金属液的冷却过程加压锻造,既消除毛坯的缩孔缩松缺陷,也使毛坯的内部组织达到锻态的破碎晶粒。毛坯的综合机械性能得到显著的提高。另外,该工艺生产出来的毛坯,外表面光洁度达到7级(Ra1.6),如冷挤压工艺或机加工出来的表面一样,有金属光泽。 内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理!更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展.
一、接受任务书成型塑料制件的任务书通常由制件设计者提出,其内容如下: 1.经过审签的正规制制件图纸,并注明采用塑料的牌号、透明度等。 2. 塑料制件说明书或技术要求。 3. 生产产量。 4. 塑料制件样品。通常模具设计任务书由塑料制件工艺员根据成型塑料制件的任务书提出,模具设计人员以成型塑料制件任务书、模具设计任务书为依据来设计模具。 二、收集、分析、消化原始资料收集整理有关制件设计、成型工艺、成型设备、机械加工及特殊加工资料,以备设计模具时使用。 1. 消化塑料制件图,了解制件的用途,分析塑料制件的工艺性,尺寸精度等技术要求。例如塑料制件在外表形状、颜色透明度、使用性能方面的要求是什么,塑件的几何结构、斜度、嵌件等情况是否合理,熔接痕、缩孔等成型缺陷的允许程度,有无涂装、电镀、胶接、钻孔等后加工。选择塑料制件尺寸精度最高的尺寸进行分析,看看估计成型公差是否低于塑料制件的公差,能否成型出合乎要求的塑料制件来。此外,还要了解塑料的塑化及成型工艺参数。 2. 消化工艺资料,分析工艺任务书所提出的成型方法、设备型号、材料规格、模具结构类型等要求是否恰当,能否落实。成型材料应当满足塑料制件的强度要求,具有好的流动性、均匀性和各向同性、热稳定性。根据塑料制件的用途,成型材料应满足染色、镀金属的条件、装饰性能、必要
的弹性和塑性、透明性或者相反的反射性能、胶接性或者焊接性等要求。 3. 确定成型方法采用直压法、铸压法还是注射法。 4、选择成型设备根据成型设备的种类来进行模具,因此必须熟知各种成型设备的性能、规格、特点。例如对于注射机来说,在规格方面应当了解以下内容:注射容量、锁模压力、注射压力、模具安装尺寸、顶出装置及尺寸、喷嘴孔直径及喷嘴球面半径、浇口套定位圈尺寸、模具最大厚度和最小厚度、模板行程等,具体见相关参数。要初步估计模具外形尺寸,判断模具能否在所选的注射机上安装和使用。 5. 具体结构方案(一)确定模具类型如压制模(敞开式、半闭合式、闭合式)、铸压模、注射模等。(二)确定模具类型的主要结构选择理想的模具结构在于确定必需的成型设备,理想的型腔数,在绝对可靠的条件下能使模具本身的工作满足该塑料制件的工艺技术和生产经济的要求。对塑料制件的工艺技术要求是要保证塑料制件的几何形状,表面光洁度和尺寸精度。生产经济要求是要使塑料制件的成本低,生产效率高,模具能连续地工作,使用寿命长,节省劳动力。 三、影响模具结构及模具个别系统的因素很多,很复杂: 1. 型腔布置。根据塑件的几何结构特点、尺寸精度要求、批量大小、模具制造难易、模具成本等确定型腔数量及其排列方式。对于注射模来说,塑料制件精度为3级和3a级,重量为5克,采用硬化浇注系统,型腔数取4-6个;塑料制件为一般精度(4-5级),成型材料为局部结晶材料,型腔数可取16-20个;塑料制件重量为12-16克,型腔数取8-12个;而重量为50-100克的塑料制件,型腔数取4-8个。对于无定型的塑料制件建议型腔数为

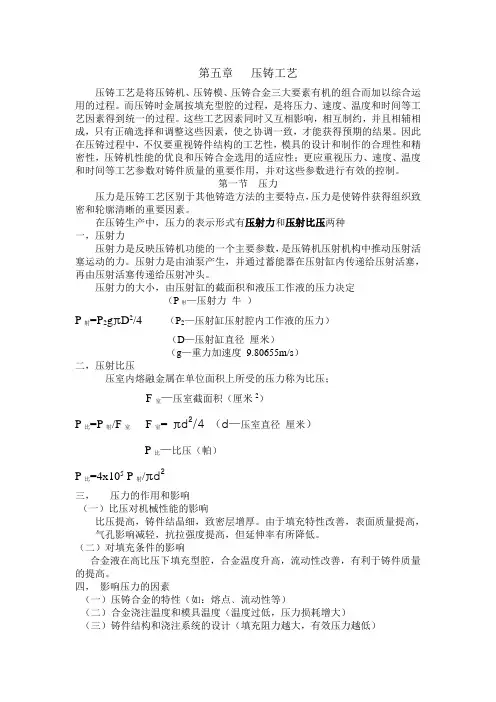

?压铸工艺参数分析(一) ? ? 为了便于分析压铸工艺参数,下面示出如图5-1和图5-2所示的卧式冷室压铸机压射过程图以及压射曲 线图。压射过程按三个阶段进行分析。 第一阶段(图5-1b):由0 -Ⅰ和Ⅰ-Ⅱ两段组成。0 -Ⅰ段是压射冲头以低速运动,封住浇料口,推动金属液在压射室内平稳上升,使压射室内空气慢慢排出,并防止金属液从浇口溅出;Ⅰ-Ⅱ段是压射冲头以较快的速度 运动,使金属液充满压射室前端并堆聚在内浇口前沿。 第二阶段(图5-1c):Ⅱ-Ⅲ段,压射冲头快速运动阶段,使金属液充满整个型腔与浇注系统。 第三阶段(图5-1d):Ⅲ-Ⅳ段,压射冲头终压阶段,压射冲头运动基本停止,速度逐渐降为0。 a)
图 5-1 卧式冷室压铸机压射过程图 图5-2 卧式冷室压铸机压射曲线图 s--冲头位移曲线P0--压力曲线v--速度曲线 1、压力参数 (1)压射力压射冲头在0-Ⅰ段,压射力是为了克服压射室与压射冲头和液压缸与活塞之间的摩擦阻力;Ⅰ-Ⅱ段,压射力上升,产生第一个压力峰,足以能达到突破内浇口阻力为止;Ⅱ-Ⅲ段,压射力继续上升,产生第二个压力峰;Ⅲ-Ⅳ段,压射力作用于正在凝固的金属液上,使之压实,此阶段有增压机构才能实现, 此阶段压射力也叫增压压射力。 (2)比压比压可分为压射比压和增压比压。 在压射运动过程中0-Ⅲ段,压射室内金属液单位面积上所受的压射力称为压射比压;在Ⅲ-Ⅳ段,压射室内金属液单位面积上所受的增压压射力称为增压比压。比压是确保铸件质量的重要参数之一,推荐选用的增
压比压如表5-1所示。 表5-1 增压比压选用值(单位:MPa) (3)胀型力压铸过程中,充填型腔的金属液将压射活塞的比压传递至型(模)具型腔壁面上的力称为胀型力。主胀型力的大小等于铸件在分型面上的投影面积(多腔模则为各腔投影面积之和),浇注系统、溢流、排气系统的面积(一般取总面积的30%)乘以比压,其计算公式如下 F主=APb/10 式中F主-主胀型力(KN); A-铸件在分型面上的投影面积(cm2); Pb-压射比压(MPa)。 分胀型力(F分)的大小是作用在斜销抽芯、斜滑块抽芯、液压抽芯锁紧面上的分力引起的胀型力之和。 (4)锁型(模)力锁型(模)力是表示压铸机的大小的最基本参数,其作用是克服压铸填充时的胀型力。在压铸机生产中应保证型(模)具在胀型力的作用下不致胀开。压铸机的锁型(模)力必须大于胀型力才是 可靠的,锁型(模)力和胀型力的关系如下: F锁≥K(F主+F分) 式中F锁--压铸机应有的锁型(模)力(KN); K--安全系数,一般取1.25; F主--主胀型力(KN); F分--分胀型力(KN)。 在压铸生产过程中,锁型(模)力大小的选择直接反映到压铸分型面处有否料液飞溅、铸件内组织的密度、有否气孔、成形是否完整、有否飞边及毛刺等。调整时,在保证铸件合格的前提下尽量减小锁型(模)力。 为简化选用压铸机时各参数的计算,可根据压铸机具体的工作性能作出“比压、投影面积与胀型力关系图”,参见图5-3。在已知型(模)具分型面上铸件总投影面积∑A和所选用的压射比压Pb后,能从图中直接查出 胀型力。
铝合金压铸工艺 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
压铸产品基本工艺流程压铸工艺是将压铸机、压铸模和合金三大要素有机地组合而加以综合运用的过程。而压铸时金属按填充型腔的过程,是将压力、速度、温度以及时间等工艺因素得到统一的过程。模具结构设计、热处理工艺、模具制造及模具装配对铝合金压铸模寿命的影响。 压铸工艺流程图示 压铸工艺原理是利用高压将金属液高速压入一精密金属模具型腔内,金属液在压 力作用下冷却凝固而形成铸件。冷、热室压铸是压铸工艺的两种基本方式,其原 理如图1-1所示。冷室压铸中金属液由手工或自动浇注装置浇入压室内,然后压 射冲头前进,将金属液压入型腔。在热室压铸工艺中,压室垂直于坩埚内,金属 液通过压室上的进料口自动流入压室。压射冲头向下运动,推动金属液通过鹅颈 管进入型腔。金属液凝固后,压铸模具打开,取出铸件,完成一个压铸循环。 压铸工艺的特点 优点
(1)可以制造形状复杂、轮廓清晰、薄壁深腔的金属零件。。压铸件的尺寸精度较高,表面粗糙度达—,互换性好。 (2)材料利用率高。由于压铸件的精度较高,只需经过少量机械加工即可装配使用,有的压铸件可直接装配使用。生产效率高。由于高速充型,充型时间短,金属业凝固迅速,压铸作业循环速度快。方便使用镶嵌件。 (3)缺点 (1)由于高速填充,快速冷却,型腔中气体来不及排出,致使压铸件常有气孔及氧化夹杂物存在,从而降低了压铸件质量。不能进行热处理。 (2)压铸机和压铸模费用昂贵,不适合小批量生产。 (3)压铸件尺寸受到限制。压铸合金种类受到限制。主要用来压铸锌合金、铝合金、镁合金及铜合金。 1.13压铸工艺的应用范围 压铸生产效率高,能压铸形状复杂、尺寸精确、轮廓清晰、表面质量及强度、硬度都较高的压铸件,故应用较广,发展较快。目前,铝合金压铸件产量较多,其次为锌合金压铸件。 第二章压铸合金 压铸合金 压铸合金是压铸生产的要素之一,要生产优良的压铸件,除了要有合理的零件构造、设计完善的压铸模和工艺性能优越的压铸机外,还需要有性能良好的合金。压铸件的断面厚度取决于它承受的应力和合金材料本身的强度,具有较高强度是压铸合金的优点之一。选用压铸合金时,应充分考虑其使用性能、工艺性能、使用场合、生产条件和经济性等多种因素。
铝压铸的工艺流程 铝压铸是一种压力铸造的零件,是使用装好铸件模具的压力铸造机械压铸机,将加热为液态的铝或铝合金浇入压铸机的入料口,经压铸机压铸,铸造出模具限制的形状和尺寸的铝零件或铝合金零件,这样的零件通常就被叫做铝压铸。 铝压铸在不同的地方有不同的叫法,如铝压铸零件、压铸铝零件、压铸铝件、压铸铝、铝压铸、铝合金压铸零件等。 由于金属铝及铝合金具有很好的流动性和可塑性,而且铸造加工是在有压力的压铸机中铸造,因此铝压铸可以做出各种较复杂的形状,也可作出较高的精度和光洁度,从而很大程度的减少了铸件的机械加工量和金属铝或铝合金的铸造余量,不仅节约了电力、金属材料、还大大节约了劳动成本;而铝及铝合金具有优良的导热性,较小的比重和高可加工性;从而铝压铸被广泛应用于汽车制造、内燃机生产、摩托车制造、电动机制造、油泵制造、传动机械制造、精密仪器、园林美化、电力建设、建筑装饰等各个行业。 铝压铸可以被制造为铝压铸汽车配件、铝压铸汽车发动机管件、铝压铸发动机气缸、铝压铸汽油机气缸缸盖、铝压铸气门摇臂、铝压铸气门支座、铝压铸电力配件、铝压铸电机端盖、铝压铸壳体、铝压铸泵壳体、铝压铸建筑配件、铝压铸装饰配件、铝压铸护栏配件、铝压铸铝轮等等零件。 常州帝尧机械有限公司是一家集模具开发、铝锌压铸及机械加工的专业生产厂家,公司坐落于常州洛阳镇谈家头工业园区创新路。拥有多台160T-400T 压铸机,数控车床、加工中心等,设备先进、齐全,生产能力强。同时为控制和保证产品质量,公司配有影像测量仪、硬度仪等检测仪器。在汽摩压铸配件方面有着领先的技术,产品远销欧美等国家,受到了众多合作伙伴的好评。下面就由帝尧机械给大家介绍下铝压铸的工艺流程。 压铸铝行业的四种底子工艺分别是退火、正火、淬火和回火,这四种工艺被称为压铸中的“四把火”,其在压铸过程中,淬火与回火的关系非常密切,两者缺一不可。 据了解,退火是给工件加温,当加热到恰当温度时,根据所选用的材料的不同,对压铸件进行缓慢冷却,已达到金属内部组织靠近平衡情况。正火是将工件加热到合适的温度后在空气中冷却,主要用于改善材料的切削功用,也可用于对一些需要不高的零部件作为结束压铸。淬火是将共建加热保温后,在水、或者由以及其他无机盐溶液等淬冷介质中快速冷却,经过此道工序,生产出来的钢件将会变硬,同时也使钢件变脆。为了使钢件脆性降低,可将淬火后的钢件放置于650摄氏度以下高于常温的某一温度进行长时间的保温,然后进行冷却,这被称为回火。 铝压铸件的应用铝材料和铝合金具有良好的流动性和可塑性,因此可以做出各种形状复杂、难度大的压铸件,用铝合金和金属铝铸造的铸件具有较高的精度和表面光洁度,这在很大程度上减少了铸件的机械加工量、大大降低了劳动强度、同时节约了电力、金属材料。因其具有较高的内在质量和外在质量,铝压铸件被广泛应用于汽车制造、内燃机生产、摩托车制造、电动机制造、传动机械制造、精密仪器、园林美化、电力建设、等各个行业中,成为压铸业的新宠。
压铸产品基本工艺流程 压铸工艺是将压铸机、压铸模和合金三大要素有机地组合而加以综合运用的过程。而压铸时金属按填充型腔的过程,是将压力、速度、温度以及时间等工艺因素得到统一的过程。模具结构设计、热处理工艺、模具制造及模具装配对铝合金压铸模寿命的影响。 压铸工艺流程图示

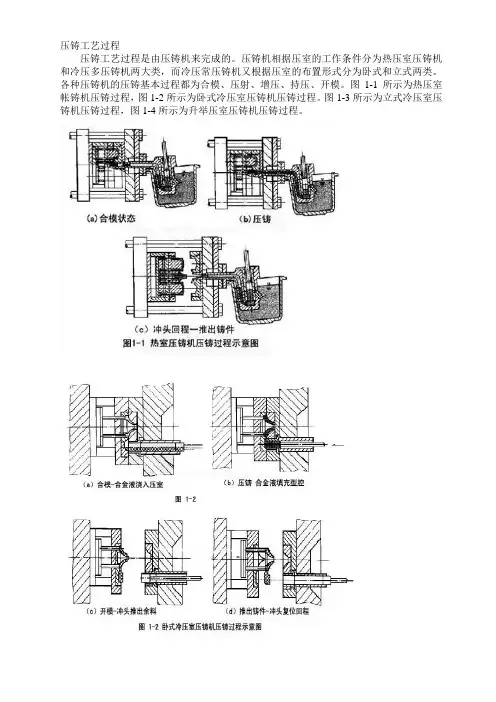

1.11压铸工艺原理 压铸工艺原理是利用高压将金属液高速压入一精密金属模具型腔内,金属液在压力作用下冷却凝固而形成铸件。冷、热室压铸是压铸工艺的两种基本方式,其原理如图1-1所示。冷室压铸中金属液由手工或自动浇注装置浇入压室内,然后压射冲头前进,将金属液压入型腔。在热室压铸工艺中,压室垂直于坩埚内,金属液通过压室上的进料口自动流入压室。压射冲头向下运动,推动金属液通过鹅颈管进入型腔。金属液凝固后,压铸模具打开,取出铸件,完成一个压铸循环。 1.12压铸工艺的特点 优点 (1)可以制造形状复杂、轮廓清晰、薄壁深腔的金属零件。。压铸件的尺寸精度较高,表面粗糙度达Ra0.8—3.2um,互换性好。 (2)材料利用率高。由于压铸件的精度较高,只需经过少量机械加工即可装配使用,有的压铸件可直接装配使用。生产效率高。由于高速充型,充型时间短,金属业凝固迅速,压铸作业循环速度快。方便使用镶嵌件。 (3)缺点 (1)由于高速填充,快速冷却,型腔中气体来不及排出,致使压铸件常有气孔及氧化夹杂物存在,从而降低了压铸件质量。不能进行热处理。 (2)压铸机和压铸模费用昂贵,不适合小批量生产。 (3)压铸件尺寸受到限制。压铸合金种类受到限制。主要用来压铸锌合金、铝合金、镁合金及铜合金。 1.13压铸工艺的应用范围 压铸生产效率高,能压铸形状复杂、尺寸精确、轮廓清晰、表面质量及强度、硬度都较高的压铸件,故应用较广,发展较快。目前,铝合金压铸件产量较多,其次为锌合金压铸件。 第二章压铸合金
