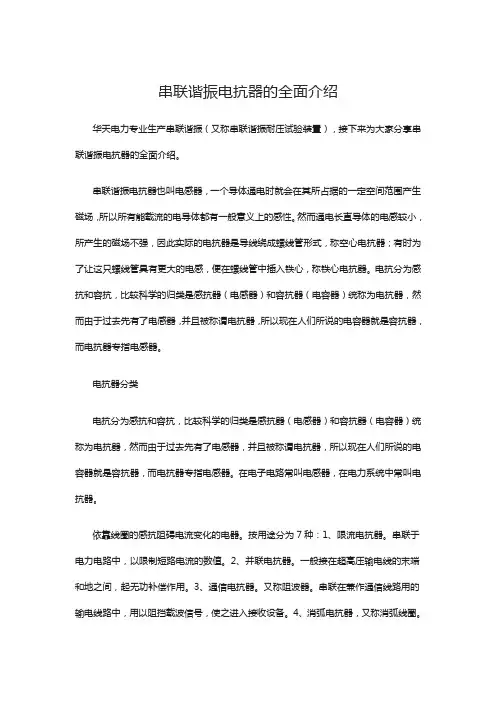

https://www.doczj.com/doc/1b2293227.html, 串联谐振电抗器介绍说明_串联谐振装置武汉汇卓电力自动化有限责任公司关注到我国电力事业的迅猛发展以及城市电网改造
的进行，用交联聚乙烯（XLPE）电力电缆代替架空线路已经成为一种趋势，且电压等级和
截面积、长度等都不断增加，导致交流耐压设备也不断增加，试验容量也不断提升，传统交
流耐压设备现主要为HZXZ系列串联谐振试验装置，其高压谐振电抗器多采用“带铁芯式
桶型”结构，此结构在很大程度上增加了单个设备的体积及重量，并且，带铁芯是结构其散
热效果较差，考虑现场试验的实际情况和操作搬运的方便性及产品整体实用性能，我公司特
研发出“超轻型环形空心电抗器”，这在很大程度上解决了现场搬运工作，提高工作效率。
串联谐振电抗器主要性能特点：
1、内部绝缘采用耐高温、高绝缘性的硅胶灌封浇注；
2、空芯结构设计，较传统铁芯式结构相比，改善了铁芯磁饱和及散热的性能；
3、外壳采用POM材料开模具一次注塑成型，表面洁净光滑、机械强度高、耐高温、
耐碰撞、耐磨损；
https://www.doczj.com/doc/1b2293227.html,
4、整体结构为干式空芯环形结构，大大改善产品搬运、安装及拆卸、储存工作；
5、积木式组合方式、环形端面设计结构，最大限度改善散热性能，改善散热量，提高使用性能及工作寿命；
参考常规配置
1、10kV电缆配置；（按截面积300mm2为例）电抗器规格：10kV/5.5A/2.8H
https://www.doczj.com/doc/1b2293227.html,
被试品对象电抗器组合方式激励变输出选择变频电
源配置型号
https://www.doczj.com/doc/1b2293227.html,
10kV电缆1公里2台串联0.9kV5kW110kVA/22kV 10kV电缆2公里3台串联0.9kV5kW165kVA/22kV 10kV电缆3公里2台串联2组并
0.9kV10kW220kVA/22kV
联
https://www.doczj.com/doc/1b2293227.html,
10kV电缆4公里3台串联2组并
0.9kV10kW330kVA/22kV
联
0.9kV15kW330kVA/22kV 10kV电缆5公里3台串联3组并
联
2、35kV电缆配置；（按截面积300mm2为例）电抗器规格：10kV/5.5A/2.8H
配置型号
被试品对象电抗器组合方式激励变输出选择变频电
源
https://www.doczj.com/doc/1b2293227.html,
35kV电缆1公里5台串联 1.8kV11kW275kVA/52kV 35kV电缆2公里7台串联 1.8kV11kW385kVA/52kV 35kV电缆3公里5台串联2组并
1.8kV22kW550kVA/52kV
联
https://www.doczj.com/doc/1b2293227.html,
35kV电缆4公里7台串联2组并
1.8kV22kW770kVA/52kV
联
1.8kV30kW1155kVA/52kV 35kV电缆5公里7台串联3组并
联
3、110kV电缆配置；（按截面积300mm2为例）电抗器规格：10kV/9.5A/0.46H
配置型号被试品对象电抗器组合方式激励变输出选择变频电
源
https://www.doczj.com/doc/1b2293227.html,
110kV电缆1公里15台串联2组并联 3.6kV75kW2850kVA/130kV 110kV电缆2公里17台串联2组并联 3.6kV75kW3230kVA/130kV 110kV电缆3公里24台串联2组并联 3.6kV75kW4560kVA/130kV
https://www.doczj.com/doc/1b2293227.html,
110kV电缆4公里22台串联3组并联 3.6kV110kW6270kVA/130kV 110kV电缆5公里26台串联3组并联 3.6kV110kW7410kVA/130kV （注：以上配置具体参数仅供参考，最终配置方案以实际为准）

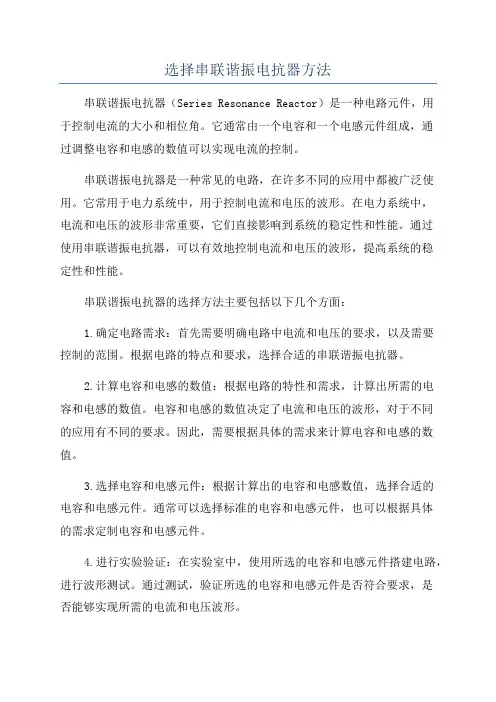

1电抗器的作用 串联电抗器顾名思义就是指串联在电路中电抗器(电感)，无功补偿和谐波治理行业内的串联电抗器主要是指和电容器串联的电抗器，电抗器和电容器串联后构成谐振回路，起到消谐或滤波的作用，而电抗器在谐振回路中起的作用如下： 1.1降低电容器组的涌流倍数和涌流频率。 降低电容器组的涌流倍数和涌流频率，以保护电容器和便于选择配套设备。加装串联电抗器后可以把合闸涌流抑制在1+电抗率倒数的平方根倍以下。国标GB50227-2008要求应将涌流限制在电容器额定电流的20倍以下(通常为10倍左右)，为了不发生谐波放大（谐波牵引），要求串联电抗器的伏安特性尽量为线性。网络谐波较小时，采用限制涌流的电抗器；电抗率在0.1%－1%左右即可将涌流限制在额定电流的10倍以下，以减少电抗器的有功损耗，而且电抗器的体积小、占地面积小、便于安装在电容器柜内。采用这种电抗器是即经济，又节能。 1.2与电容器组构成全谐振回路，滤除特征次谐波。 串联滤波电抗器感抗与电容器容抗全调谐后，组成特征次谐波的交流滤波器，滤去某次特征次谐波，从而降低母线上该次谐波的电压畸变，减少线路上特征次谐波电流，提高网络同母线供电的电能质量。 1.3与电容器组构成偏谐振回路，抑制特征次谐波。 先决条件是需要清楚电网的谐波情况，查清周围电力用户有无大型整流设备、电弧炉、轧钢机等能产生谐波的负荷，有无性能不良好的高压变压器及高压电机，尽可能实测一下电网谐波的实际值，再根据实际谐波成分来配置合适的电抗器。 1.4提高短路阻抗，减小短路容量，降低短路电流。 无功补偿支路前置了串联电抗器，当出现电容器故障时，例如电容器极板击穿或对地击穿，系统通过系统阻抗和串联电抗器阻抗提供短路电流，由于串联电抗器阻抗远大于系统阻抗，所以有效降低了电容器短路故障时的短路容量，保证了配电断路器断开短路电流可能，提高了系统的安全、稳定性能。 1.5减少电容器组向故障电容器组的放电电流，保护电力电容器。 当投运的无功补偿电容器组为多个支路时，其中一组电容器出现故障时其它在运行的电容器组会通过故障电容器放电，串联电抗器可以有效减少这种放电涌流，保证保护装置切断故障电容器组的可能性。 1.6减少电容器组的投切涌流，降低涌流暂态过程的幅值，有利于接触器灭弧。 接触器投切电容器的过程中都会产生涌流，串联电抗器可以有效抑制操作电流的暂态过程，有利于接触器触头的断开，避免弧光重燃，引起操作过电压。降低过电压的幅值，保护电容器，避免过电压击穿或绝缘老化。 1.7减小操作电容器组引起的过电压幅值，避免电网过电压保护。 接触器投切电容器的过程中都会产生操作过电压，串联电抗器可以有效抑制接触器触头重击穿现象出现，降低操作过电压的幅值，保护电容器，避免过电压击穿或加速绝缘老化。 随着电力电子技术的广泛应用与发展，供电系统中增加了大量的非线性负载，如低压小容量家用电器和高压大容量的工业用交、直流变换装置，特别是静止变流器的采用，由于它是以开关方式工作的，会引起电网电流、电压波形发生畸变，从而引起电网的谐波“污染”。产生电网谐波“污染”的另一个重要原因是电网接有冲击性、波动性负荷，如电弧炉、大型轧钢机、电力机车等，它们在运行中不仅会产生大量的高次谐波，而且会使电压波动、闪变、三相不平衡日趋严重。这不仅会导致供用电设备本身的安全性降低，而且会严重削弱和干扰电网的经济运行，形成了对电网的“公害”。 电能质量的综合治理应遵循谁污染谁治理，多层治理、分级协调的原则。在地区的配电和变
在电阻、电感及电容所组成的串联电路内，当容抗XC与感抗XL相等时，即XC=XL，电路中的电压U与电流I的相位相同，电路呈现纯电阻性，这种现象叫串联谐振。当电路发生串联谐振时电路的阻抗Z=√R^2 +(XC-XL)^2=R，电路中总阻抗最小，电流将达到最大值。 串联谐振的三大应用 高压大电容量设备进行交流耐压试验时,试验变压器容量要求非常大,试验设备笨重,而 应用串联谐振原理可以利用电压及容量小得多的设备产生所需的试验电压,满足试验要求。下面三新电力给大家介绍一下串联谐振试验装置在各个领域的应用。 1.在电缆试验中的应用 城乡电网中电缆的大量使用,其故障时有发生。为保证交联电缆的安全运行,国家电网公司对电缆交接和预防性试验做出了新的规定,用交流耐压试验替代原来的直流耐压试验,以 避免直流试验的累积效应对电缆造成损伤。
国际大电网会议(CIGRE)21.09工作组的建议导则提出高压挤包绝缘电缆的现场试验采用DAXZ串联谐振试验系统,频率范围为30～300Hz。并在1997年发表的题为“高压橡塑电缆系统敷设后的试验”的总结报告中明确指出以下3条。 ①由于直流电场强度按电阻率分布,而电阻率受温度等影响较大,同时耐压试验过程中,终端头的外部闪络引起的行波可能造成绝缘损坏。 ②直流耐压试验在很高电压下,难以检出相间的绝缘缺陷。 ③直流电压本身容易在电缆内部集起空间电荷,引起电缆附件沿绝缘闪络,因波过程还会产生过电压,这些现象迭加在一起,使局部电场增强,容易形成绝缘弱点,在试验过程中可能导致绝缘击穿,并可能在运行中引起事故。 很多电缆在交接试验中按GB50150-2006标准进行直流耐压试验顺利进行,但投运不久就发生绝缘击穿事故,正常运行的电缆被直流耐压试验损坏的情况也时有发生。交流耐压试验因其电场分布符合运行实际情况,故对电缆的试验最为有效。 通常交流电力电缆的电容量较大,试验电流也很大,调感式设备的体积将非常巨大并且电感调节也很困难,而调频式装置则灵活性更强,更易于实现。因此,电缆现场交流耐压试验多利用变频谐振试验设备。三新可根据客户需求制造10KV、35KV、110KV、220KV、500KV 电压等级的串联谐振试验装置。 2.在GIS设备中的应用 气体绝缘开关设备在工厂整体组装完成以后或分单元进行调整试验,试验合格后以分单元运输的方式运往现场安装。运输过程中的振动、撞击等可能导致GIS元件或组装件内坚固件松动或移位;安装过程中,在联结、密封等工艺处理方面可能失误,导致电极表面刮伤或安装错位引起电极表面缺陷;安装现场可能从空气中进入悬浮尘埃。导电微粒杂质等,这些在安装现场通过常规试验将难以检查出来,对GIS的安全运行将是极大的威胁。 由于试验设备和条件所限,早期的GIS产品多数未进行严格的现场耐压试验。事故统计表明没有进行现场耐压试验的GIS大都发生了事故。因此,GIS必须进行现场耐压试验。 GIS的现场耐压主要包括交流电压、振荡操作冲击电压和振荡雷电冲击电压等3种试验方法。其中交流耐压试验是GIS现场耐压试验最常见的方法,它能够有效地检查异常的电场结构(如电极损坏)。 目前,由于试验设备和条件所限,现场一般只做交流耐压试验。IEC517和GB7674认定对SF6气体绝缘试验电压频率在10～300Hz范围内与工频电压试验基本等效。国内外大多采用调频式串联谐振耐压试验装置进行GIS现场交流耐压试验。

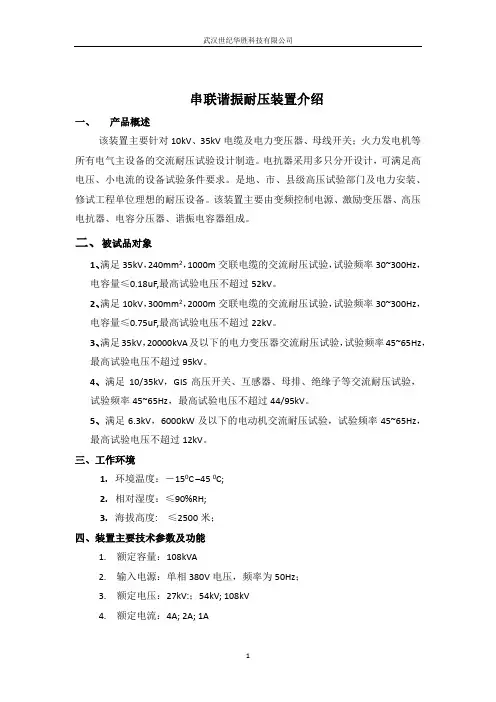

https://www.doczj.com/doc/1b2293227.html,/100 串联谐振耐压试验工作原理 串联谐振耐压试验装置又叫串联谐振，分为调频式和调感式。一般是由变频电源、励磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号。 串联谐振耐压试验装置的应用 串联谐振广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。串联谐振耐压试验装置主要用于以下方面： 1、6kV-500kV高压交联电缆的交流耐压试验 2、发电机的交流耐压试验 3、GIS和SF6开关的交流耐压试验 4、6kV-500kV变压器的工频耐压试验 5、其它电力高压设备如母线，套管，互感器的交流耐压试验。 串联谐振耐压试验装置的工作原理 串联谐振变在电子设备的LC电路，也称为谐振电路，谐振电路，或调谐电路，
https://www.doczj.com/doc/1b2293227.html,/100由两个电子部件连接在一起，一个电感，由字母L表示，和一个电容器，由字母C的电 路可以作为表示作为电谐振器，一个的电模拟音叉，将能量存储在振荡电路的谐振频率。 串联谐振变电路被使用，也可以用于在特定频率产生的信号，或从一个更复杂的信号 拾取出来的信号在特定频率。它们在许多电子设备中，特别是无线电设备，电路，例如用 于关键元件的振荡器，过滤器，调谐器和混频器。 串联谐振变电路是一个理想化的模型，因为它假定不存在由于耗散能量的电阻。 LC电路的任何实际实施将始终包括的组件和连接导线内的小，但非零电阻造成的损失。虽 然没有实际的电路是没有损耗，但却是有益的研究这个理想的电路形式，以取得理解和物理 直觉。对于一个电路模型结合性。 如果一个充电电容器两端的电感器相连，电荷将开始流过电感器，一个磁场建立它周 围和减少电容器上的电压。最终在所有电容器的电荷将消失，其两端的电压将达到零。然 而，电流将继续下去，因为电感器抗蚀剂中的电流变化。以保持其流动的能量被从磁场， 这将开始下降萃取。该电流开始对电容器具有相反极性的电压充电到其原始充电。当磁场 被完全消耗的电流将停止，充电将再次如前存储在电容器中，具有相反的极性。然后循环 将再次开始，与通过电感的电流在相反的方向。 串联谐振变来回流动的电容器极板之间，通过电感。能源来回振荡电容和电感之间， 直到（如果不是从外部电路通过补充电源）内部电阻，使振荡消失。它的作用，称为数学
串联谐振装置在电力高压试验中的运用 发表时间：2017-11-06T14:31:31.297Z 来源：《电力设备》2017年第18期作者：唐文忠 [导读] 摘要：在电网企业及变电站中，电力高压试验就是电力系统最直接有效的电气设备绝缘状态试验模式，它直接关系到电气设备的良性安全运行状态。串联谐振装置是近年来才兴起的一种高压试验新手段，它十分适用于高容量、高电压的电容性试验交接，具有一定的预防性，也对电源容量不足等问题具有有效的防治对策。另一方面，串联谐振装置占地小且重量轻，也符合目前诸如66kV、110kV、220kV 等各种型号电力变压器、GIS设备以 （国网宁夏电力公司检修公司宁夏银川 750001） 摘要：在电网企业及变电站中，电力高压试验就是电力系统最直接有效的电气设备绝缘状态试验模式，它直接关系到电气设备的良性安全运行状态。串联谐振装置是近年来才兴起的一种高压试验新手段，它十分适用于高容量、高电压的电容性试验交接，具有一定的预防性，也对电源容量不足等问题具有有效的防治对策。另一方面，串联谐振装置占地小且重量轻，也符合目前诸如66kV、110kV、220kV等各种型号电力变压器、GIS设备以及大型发电机组的实际技术需求。 关键词：串联谐振装置；电力高压试验；运用 1 串联谐振概述 在高压试验中，串联谐振的应用是利用R-L-C串联电路产生谐振，使电流和电源电压相位相同，产生无功电压相同、相位相反的效果，这样整个电路就会呈现阻性。其中，谐振电流的大小取决于电阻的大小，而其谐振频率则是由电路参数L和C来调节，通过调节这两个参数来实现串联谐振。由此可以看出，要想在高压试验中应用串联谐振技术，首先应该具备的谐振设备包括两个部分，即电抗器和电容器。其中，电抗器产生电感（L），而电容器产生电容（C），通过调节L和C的数值使得外加电源信号频率与电路的固定频率一致，这时，电路就会产生谐振。出现谐振时，电容和电感上所获得的电压值是最大的，这样就可以利用最大电压值对电力设备的试验品进行试验，以达到试验的目的。具体来说，整个串联谐振设备主要包括变频调压电源、励磁变压器、高压电抗器和高压分压器等。其中，变频调压电源主要是在试验中提供可调节频率和幅值的电压，具有过压保护、放电保护和过流保护等多种保护功能。励磁变压器则能够将变频电源中的输出电压升高到试验要求的电压，以使变频电压符合谐振要求。高压分压器是用来测量试验电压、保护信号的；而高压电抗器则是谐振回路中不可缺少的部件，是产生谐振的重要工具。当系统频率和电源频率一致时，就会发生串联谐振。 2 串联谐振装置在电力系统运用的优点 1）串联谐振装置相对大功率调压装置具有更轻的重量和更小的体积，所以十分便于在现场进行随时试验。而在它的电力系统中，只需要串联谐振电源提供很少的能耗就能满足设备的试验电压与容量1/Q，它的消耗仅仅占到普通实验装置的1/10左右。 2）它属于典型的谐振式电流滤波电路，可以在短时间内改善所输出的电压波形，改善设备输出电压可能存在的波形畸变问题，使得试验过程中的正弦波形质量更高。如此一来，被试验设备就不会由于谐振电波处于尖峰状态而被误击穿。 3）串联谐振装置可以快速有效地找到被试验设备的绝缘弱点，在试验初期就遏制短路电流的烧伤设备问题。如果被试验设备因为绝缘弱点被攻击而击穿，那么电路就会马上启动失谐状态，降低设备电流流速，减少击穿点处电流流过，起到保护设备绝缘弱点的作用，避免电路短路甚至被烧坏。 3 高压试验中串联谐振装置的应用原理 通过对高压试验中串联谐振装置的应用原理的认识与了解，可更高效的将串联谐振装置运用在高压试验中，进而不断地提高高压试验的可行性。下面，就针对高压试验中串联谐振装置的应用原理展开具体的分析与讨论。 串联谐振装置在高压试验中主要的应用原理为：串联谐振装置主要是通过利用一定的谐振电抗器容性与电感，来有效的与被试验设备进行串联谐振，进而能够有效的获取较高的电压，从而有效的测出相关电气设备的绝缘性能。其中，当串联谐振装置中的感抗与实验设备中的感抗完全相等时，电流感中的磁场能量就会和被实验设备中的电容能量互补，进而有效的减少实验中的额外损失，以此来有效的提高电力系统高压试验的效率。 4 串联谐振装置在电力高压试验中的具体应用 4.1 串联谐振装置在电缆高压试验中的应用 在城镇乡村建设过程中会使用到大量的电网电缆，而且其故障发生率也较高。所以为了确保交联电缆的长期稳定安全，我国电网企业也对电缆交接实现了具有预防性的新型试验，即交流耐压试验，它取代了传统直流耐压试验，大幅缩小了传统试验中由于累积效应长期以来对电缆的持久性损伤。在该试验中所采用的就是谐振试验系统，它的谐振频率范围大约在30～300Hz范围内，且在实际操作过程中具有3条试验标准。 1）试验中所涉及到的直流电场强度要按照电阻率的分布来实施，且电阻率会受到温度的影响而不断增大。在耐压试验中，要克服终端头外部闪络可能引起的行波绝缘损坏问题。2）在试验中要首先在高电压状态下快速检出相间存在的绝缘弱点。3）考虑到直流电压很容易在电缆内部形成比较集中的空间电荷，进而引发电缆中附件的绝缘闪络现象，所以要避免设备中局部电场的突然增强，避免绝缘弱点的
无功补偿电容器串联电抗器的选用 在高压无功补偿装置中，一般都装有串联电抗器，它的作用主要有两点：1）限制合闸涌流，使其不超过20倍；2）抑制供电系统的高次谐波，用来保护电容器。因此，电抗器在无功补偿装置中的作用非常重要。 然而，串抗与电容器不能随意组合，若不考虑电容装置接入处电网的实际情况，采用“一刀切”的配置方式（如电容器一律配用电抗率为5％～6％的串抗），往往适得其反，招致某次谐波的严重放大甚至发生谐振，危及装置与系统的安全。由于电力谐波存在的普遍性，复杂性和随机性，以及电容装置所在电网结构与特性的差异，使得电容装置的谐波响应及其串抗电抗率的选择成为疑难的问题，也是人们着力研究的课题。电容器组投入串抗后改变了电路的特性，串抗既有其抑制涌流和谐波的优点，又有其额外增加的电能损耗和建设投资与运行费用的缺点。所以对于新扩建的电容装置，或者已经投运的电容装置中的串抗选用方案，进行技术经济比较是很有必要的。虽然现有的成果尚不足为电容装置工程设计中串抗的选用作出量化的规定，但是随着研究工作的深入，实际运行经验的积累，业已提出许多为人共识的见解，或行之有效的措施，或可供借鉴的教训。 下面总结电容器串联电抗器时，电抗率选择的一般规律。 1. 电网谐波中以3次为主 根据《并联电容器装置设计规范》，当电网谐波以3次及以上为主时，一般为12%；也可根据实际情况采用4.5%~6%与12%两种电抗器：（1）3次谐波含量较小，可选择0.5%~1%的串联电抗器，但应验算电容器投入后3次谐波放大量是否超过或接近限值，并有一定裕度。（2）3次谐波含量较大，已经超过或接近限值，可以选用12%或4.5%~6%串联电抗器混合装设。 2. 电网谐波中以3、5次为主 （1）3次谐波含量较小，5次谐波含量较大，选择4.5%~6%的串联电抗器，尽量不使用0.1%~1%的串联电抗器；（2）3次谐波含量略大，5次谐波含量较小，选择0.1%~1%的串联电抗器，但应验算电容器投入后3次谐波放大是否超过或接近限值，并有一定裕度。 3. 电网谐波以5次及以上为主 （1）5次谐波含量较小，应选择4.5%~6%的串联电抗器；（2）5次谐波含量较大，应选择4.5%的串联电抗器。对于采用0.1%~1%的串两电抗器，要防止对5次、7次谐波的严重放大伙谐振。对于采用4.5%~6%的串联电抗器，要防止怼次谐波的严重放大或谐振。当系统中无谐波源时，为防止电容器组投切时产生的过电压和对电容器组正常运行时的静态过电压、无功过补时电容器端的电压升高的情况分析计算，可选用0.5%~1%的电抗器。 根据以上的选择原则，对无功补偿装置中的串联电抗器有以下建议： （1）新建变电所的电容器装置中串联电抗器的选择必须慎重，不能与电容器任意组合，必须考虑电容器装置接入处的谐波背景。 （2）对于已经投运的电容器装置，其串联电抗器选择是否合理须进一步验算，并组织现场实测，了解电网谐波背景的变化。对于电抗率选择合理的电容器装置不得随意增大或减小电容器组的容量。 （3）电容器组容量变化很大时，可选用于电容器同步调整分接头的电抗器或选择电抗

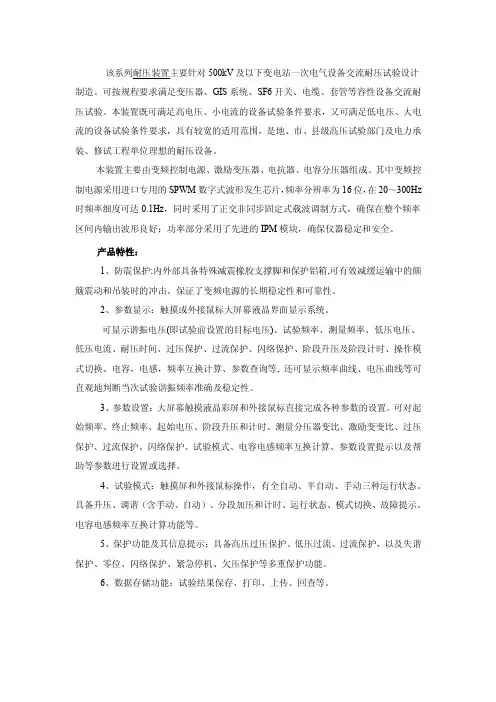

串联谐振试验装置怎么使用 串联谐振试验装置怎么使用呢？串联谐振试验装置主要用来进行高压电器设备的交流耐压试验，具有升压快、精度高、使用方便等特点，深受广大电力工作者的欢迎，但是实际的使用过程中，需要使用者熟练操作，才能达到仪器的测试效果，本文就以YTV850串联谐振试验装置为例，来给大家简单介绍串联谐振试验装置怎么使用。 开机后，显示界面如图： 试验参数配置：在每次试验前必须正确设置当次试验的各种参数！点击“参数配置”后，显示界面如图
起始频率：选择自动调谐时的启动频率，下限频率为20Hz，上限频率zui低为200Hz。 终止频率：选择自动调谐时的结尾频率，下限频率为100Hz，上限频率zui低为300Hz。 1．设置"起始频率"不可高于"终止频率"。 2.当*次试验时建议采用30Hz～300Hz进行扫描。 3.当已经知道大概频率范围时，可以选定在适当的频率段扫描，以减少试验时间。 起始电压：设置调谐时输入电压的初此值。
1. 对Q值较低的试品如发电机、电动机、架空母线，初此值设定为50～70V； 2. 对Q值较高的试品如电力电缆、变压器、GIS等，初此值设定为30～50V。 *阶段试验电压：设置试验电压的*阶段值。 *阶段试验时间：设置*阶段试验电压的耐压时间。 第二阶段试验电压：设置试验电压的第二阶段值。 第二阶段试验时间：设置第二阶段试验电压的耐压时间。 第三阶段试验电压：设置试验电压的第三阶段值。 第三阶段试验时间：设置第三阶段试验电压的耐压时间。 我们的电压跟踪系统具备自动校核较大电压波动的功能，但电网电压的波动幅度较小，由此而引起的高压电压的波动也在仪器的捕捉范围内，因此，我们强烈建议你在设置试验电压时，将“试验电压”的数值设定为比要施加的试验电压低2％Ue。 如果没有阶段性耐压试验时，只需设置一个阶段试验电压值和相应的试验时间，其它阶段试验电压和试验时间设为0。 分压器变比：分压器单节变比为3000：1，“分压器变比”设置为3000；（一般出厂已设置好）
https://www.doczj.com/doc/1b2293227.html, 串联谐振电抗器介绍说明_串联谐振装置武汉汇卓电力自动化有限责任公司关注到我国电力事业的迅猛发展以及城市电网改造 的进行，用交联聚乙烯（XLPE）电力电缆代替架空线路已经成为一种趋势，且电压等级和 截面积、长度等都不断增加，导致交流耐压设备也不断增加，试验容量也不断提升，传统交 流耐压设备现主要为HZXZ系列串联谐振试验装置，其高压谐振电抗器多采用“带铁芯式 桶型”结构，此结构在很大程度上增加了单个设备的体积及重量，并且，带铁芯是结构其散 热效果较差，考虑现场试验的实际情况和操作搬运的方便性及产品整体实用性能，我公司特 研发出“超轻型环形空心电抗器”，这在很大程度上解决了现场搬运工作，提高工作效率。 串联谐振电抗器主要性能特点： 1、内部绝缘采用耐高温、高绝缘性的硅胶灌封浇注； 2、空芯结构设计，较传统铁芯式结构相比，改善了铁芯磁饱和及散热的性能； 3、外壳采用POM材料开模具一次注塑成型，表面洁净光滑、机械强度高、耐高温、 耐碰撞、耐磨损；
https://www.doczj.com/doc/1b2293227.html, 4、整体结构为干式空芯环形结构，大大改善产品搬运、安装及拆卸、储存工作； 5、积木式组合方式、环形端面设计结构，最大限度改善散热性能，改善散热量，提高使用性能及工作寿命； 参考常规配置 1、10kV电缆配置；（按截面积300mm2为例）电抗器规格：10kV/5.5A/2.8H
https://www.doczj.com/doc/1b2293227.html, 被试品对象电抗器组合方式激励变输出选择变频电 源配置型号
https://www.doczj.com/doc/1b2293227.html, 10kV电缆1公里2台串联0.9kV5kW110kVA/22kV 10kV电缆2公里3台串联0.9kV5kW165kVA/22kV 10kV电缆3公里2台串联2组并 0.9kV10kW220kVA/22kV 联
串联谐振脉冲调制方法总结 调幅控制方法是通过调节直流电压源输出（逆变器输入）电压Ud（可以用移相调压电路，也可以用斩波调压电路加电感和电容组成的滤波电路，来实现调节输出功率的目的。即逆变器的输出功率通过输入电压调节，由锁相环（PLL）完成电流和电压之间的相位控制，以保证较大的功率因数输出。 脉冲密度调制方法就是通过控制脉冲密度，实际上就是控制向负载馈送能量的时间来控制输出功率。其控制原理，这种控制方法的基本思路是：假设总共有N个调功单位，在其中M个调功单位里逆变器向负载输出功率；而剩下的N－M个单位内逆变器停止工作，负载能量以自然振荡形式逐渐衰减。输出的脉冲密度为M/N，这样输出功率就跟脉冲密度联系起来了。因此通过改变脉冲密度就可改变输出功率。 脉冲密度调制方法的主要优点是：输出频率基本不变，开关损耗相对较小，易于实现数字化控制，比较适合于开环工作场合。 脉冲频率调制方法是通过改变逆变器的工作频率，从而改变负载输出阻抗以达到调节输出功率的目的。 负载的阻抗随着逆变器的工作频率（f）的变化而变化。对于一个恒定的输出电压，当工作频率与负载谐振频率偏差越大时，输出阻抗就越高，因此输出功率就越小，反之亦然。
脉冲频率调制方法的主要缺点是工作频率在功率调节过程中不断变化，导致集肤深度也随之而改变，在某些应用场合如表面淬火等，集肤深度的变化对热处理效果会产生较大的影响，这在要求严格的应用场合中是不允许的。但是由于脉冲频率调制方法实现起来非常简单，故在以下情况中可以考虑使用它：1）如果负载对工作频率范围没有严格限制，这时频率必须跟踪，但相位差可以存在而不处于谐振工作状态。 2）如果负载的Q值较高，或者功率调节范围不是很大，则较小的频率偏差就可以达到调功的要求。 脉冲密度调制方法的主要缺点是：逆变器输出功率的频率不完全等于负载的自然谐振频率，在需要功率闭环的场合中，工作稳定性较差。由于每次从自然衰减振荡状态恢复到输出功率状态时要重新锁定工作频率，这时系统可能会失控。因此在功率闭环或者温度闭环的场合，工作的稳定性不好。其另一个缺点就是功率调节特性不理想，呈有级调功方式。 谐振脉冲宽度调制（PWM）方法 谐振脉冲宽度调制是通过改变两对开关管的驱动信号之间的相位差来改变输出电压值以达到调节功率的目的。即在控制电路中使原来同相的两个桥臂开关（S1，S2）、（S3，S4）的驱动信号之间错开一个相位角，使得输出的正负交替电压之间插入一个零电压值，这样只要改变相位角就可以改变输出电压的有效值，最终达到调节输出功率的目的。
