本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！
== 本文为word格式，下载后可方便编辑和修改！ ==

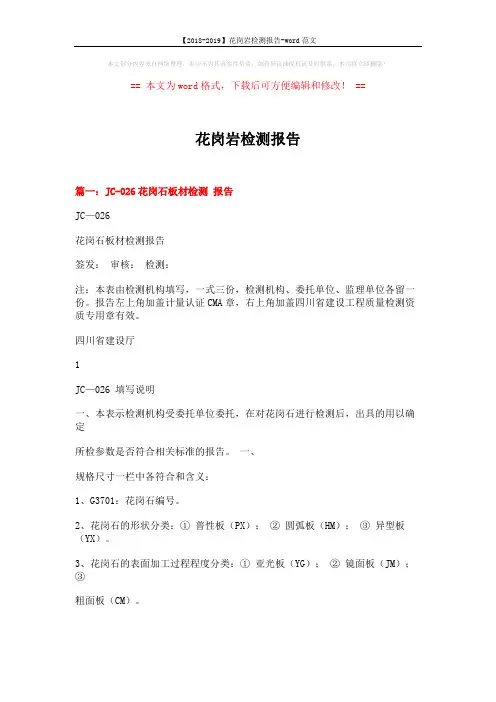

花岗岩检测报告
篇一：JC-026花岗石板材检测报告
JC—026
花岗石板材检测报告
签发：审核：检测：
注：本表由检测机构填写，一式三份，检测机构、委托单位、监理单位各留一份。报告左上角加盖计量认证CMA章，右上角加盖四川省建设工程质量检测资质专用章有效。
四川省建设厅
1
JC—026 填写说明
一、本表示检测机构受委托单位委托，在对花岗石进行检测后，出具的用以确定
所检参数是否符合相关标准的报告。一、
规格尺寸一栏中各符合和含义：
1、G3701：花岗石编号。
2、花岗石的形状分类：① 普性板（PX）；② 圆弧板（HM）；③ 异型板（YX）。
3、花岗石的表面加工过程程度分类：① 亚光板（YG）；② 镜面板（JM）；③
粗面板（CM）。
4、花岗石质量等级：优等品（A）；一等品（B）；合格品（C）。三、圆弧板
壁厚最小值不应小于18mm。四、用于干挂的花岗石不允许有裂纹存在。五、试
样尺寸及数量：
1、体积密度、吸水率：50mm立方体试样5块。
2、弯曲强度：长160mm，宽（40±0.5）mm，高（20±0.5）mm，受力面的平行
度
在0.08mm以内，垂直和平行层的试样各2组，没有层理的试样2组，每组5块。
3、干燥压缩强度：试样尺寸为50mm立方体，垂直和平行层的试样各2组，没
有
层理的试样2组，每组5块。
4、光泽度：300mm×300mm表面抛光的板材5块。
2

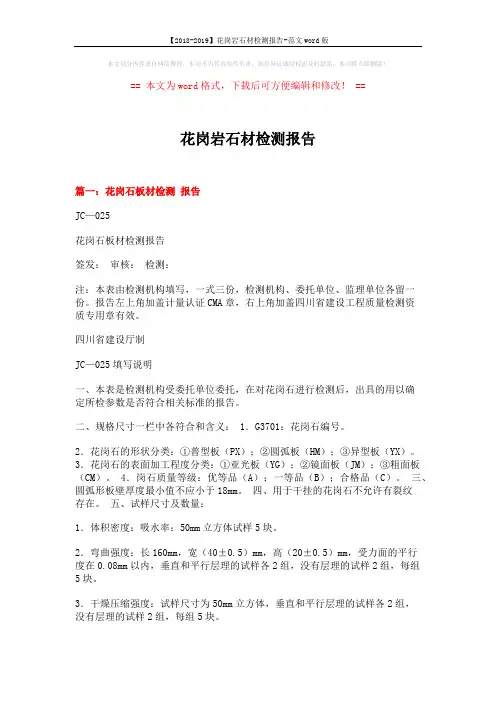

篇二：花岗石板材检测报告
JC—025
花岗石板材检测报告
签发：审核：检测：
注：本表由检测机构填写，一式三份，检测机构、委托单位、监理单位各留一份。报告左上角加盖计量认证CMA章，右上角加盖四川省建设工程质量检测资
质专用章有效。
四川省建设厅制
JC—025填写说明
一、本表是检测机构受委托单位委托，在对花岗石进行检测后，出具的用以确
定所检参数是否符合相关标准的报告。
二、规格尺寸一栏中各符合和含义： 1．G3701：花岗石编号。
2．花岗石的形状分类：①普型板（PX）；②圆弧板（HM）；③异型板（YX）。3．花岗石的表面加工程度分类：①亚光板（YG）；②镜面板（JM）；③粗面板（CM）。 4．岗石质量等级：优等品（A）；一等品（B）；合格品（C）。三、圆弧形板壁厚度最小值不应小于18mm。四、用于干挂的花岗石不允许有裂纹
存在。五、试样尺寸及数量：
花岗岩调查报告 篇一：花岗岩调研报告 花岗岩石材调研报告 一、商品基础知识 (一)商品基本情况 花岗岩是一种岩浆在地表以下凝却形成的火成岩，主要成分是长石和石英，一般是黄色带粉红的，也有灰白色的。因为花岗岩是深成岩，常能形成发育良好、肉眼可辨的矿物颗粒，因而得名。 花岗岩质地坚硬致密、强度高、抗风化、耐腐蚀、耐磨损、吸水性低，美丽的色泽还能保存百年以上，除了用作高级建筑装饰工程、大厅地面外，还是露天雕刻的首选之材，但它不耐热。 花岗岩石材按色彩、花纹、光泽、结构和材质等因素，分不同级次。台湾经济部矿物局将花岗岩分为黑色系、棕色系、绿色系、灰白色系、浅红色系及深红色系六类。花岗岩虽然是建筑的好材料，但是部分地区的花岗岩会溢出氡，一种天然放射性气体。氡会使人罹患肺癌，香港有13%的肺癌死者死因就是氡气过浓。 (二)商品基本用途 花岗岩得天独厚的物理特性加上它美丽的花纹使他成为建筑的上好材料，素有“岩石之王”之称，还有人用一观、二量、三听、四试来评价好坏。
在建筑中花岗岩从屋顶到地板都能使用，人行道的路缘也是，若是把它压碎还能制成水泥或岩石填充坝。许多需要耐风吹雨打或需要长存的地方或物品都是由花岗岩制成的。像是台北“中正纪念堂”的牌子和北京天安门前人民英雄纪念碑都是花岗岩做的。花岗岩过了千年仍历久不衰的特性，著名的埃及金字塔就证明了这一点。 花岗岩结构均匀，质地坚硬，颜色美观，是优质建筑石料。抗压强度根据石材品种和产地不同而异，约为1000-3000公斤／厘米。花岗岩不易风化，颜色美观，外观色泽可保持百年以上，由于其硬度高、耐磨损，除了用作高级建筑装饰工程、大厅地面外，还是露天雕刻的首选之材。 (三)评价方法 加工好的成品饰面石材，其质量好坏可以从以下四方面来鉴别： 一观，即肉眼观察石材的表面结构。一般说来均匀的细料结构的石材具有细腻的质感，为石材之佳品；粗粒及不等粒结构的石材其外观效果较差，力学性能也不均匀，质量稍差。另外天然石材中由于地质作用的影响，常在其中产生一些细脉和微裂隙，石材最易沿这些部位发生破裂，应注意剔除。至于缺棱少角更是影响美观，选择时尤应注意。二量，即量石材的尺寸规格。以免影响拼接或造成拼接后的图案、花纹、线条变形，影响装饰效果。 三听，即听石材的敲击声音。一般而言质量好的、内部致密均匀且无显微裂隙的石材，其敲击声清脆悦耳；相反若石材内部存在显微裂隙或细脉，或因风化导致颗粒间接触变松，则敲击声粗哑。
采用30mm 厚国产优质黄金麻花岗岩。 1、质量要求：石材来自单一的采石厂，同一颜色石材应采用同一矿脉的石板，质量应保证坚固耐用，无损害强度和明显外观缺陷。板材的色调、花纹应保证和谐统一，正面外观不允许出现坑窝、划痕、缺棱缺角、裂纹等缺陷。规格、允许误差、外观质量、物理性能及检测规则均按行业标准JC205-92 中有关规定执行。 2、物理性能： 体积密度不小于2.5g/cm3 二氧化硅含量不小于75%吸水率不大% 弯曲强度不小于抗冻系数不小于 石材的技术要求应符合《天然花岗石建筑板材》（GB/T18601－2001）规定中优等品标准。 石材中所含的放射性核素限量必须符合现行国家标准《建筑材料放射性核素限量》GB6566－2001）中的B 类装修材料的规定。 3、石材加工符合下列要求： 对石材几何尺寸的加工误差规定为： 1）长度和高度加工偏差±0.8mm。2）石材板平面度不得超过0.8mm。4）对角线误差±1.5mm。5）石板厚度误差±1mm。6）规范规定偏差表 4、供应商应提供国家法定检测部门出具的有效期内的材料性能检测报告复印件加盖供应单位公章。供应商在供货期按国家标准进行产品抽样复试，检测费自行综合考虑。 5、加工要求：石材加工必须采用进口设备和锯片，表面磨光次数必须达到优等石材设计要求。 6、花岗石板材主要性能应满足国家建材标准规定，见表如下： 7、石材封样技术要求： 1）石材矿料必须满足指定的石材封样要求。
2）要求供应商在供货前进行排版选样以控制石材色差，具体控制石材色差方法由供应商自行选择并在使用说明书中详述。 3）要求供应商在供货前备选石材与参照石材对比，对比后备选石材与参照石材同底色、同花纹、同规格尺寸才可以送到工地。 花岗岩石材技术标准试验方法 1、规格尺寸 用刻度值为1mm的钢直尺测量板材的长度和宽度；用读数值为的游标卡尺测量板材的厚度。 长度、宽度分别测量3条直线。厚度测量4条边的中点。分别用差的最大值和最小值来表示长宽、宽度、厚度的尺寸偏差。用同块板材上厚度偏差的最大值和最小值之间的差值表示块板材上的厚度极差。读数准确至。 2、平面度 将直线度公差这的钢平尺贴放在被检平面的两条对角线上，用塞尺测量尺面与板面间的间隙。被检面对角线长度大于1000mm时，用长度为1000m的钢平尺沿对角线分段检测。 以最大间隙的塞尺片读数表示板材的平面度极限公差。读数准确至。 3、角度 内角垂直度公差为，用内角边长为450mm*400mm的90度角尺。将角尺长边紧贴板材的长边，短边紧靠板材短边，用塞尺测量板材与角尺短边之间的间隙。当被检角大于90度时，测量点在距根部400mm处。当角尺长边大于板材长边时，用上述方法测量板材的两对角；当角尺的长边小于板材长边时，用上述方法测量板材的四个角。 以最大间隙的塞尺片读数表示板材的角度极限公差，读数准确至 4、外观质量 花纹色调 将选定的协议板与被检板材同时平放在地上，距处目测。 缺陷：将平尺紧靠有缺陷的部份，用刻度值为1mm的钢直尺测量缺陷的长度、宽度，坑窝在距离处上目测。 5、镜面光泽度按的规定在板材产品上进行。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！ == 本文为word格式，下载后可方便编辑和修改！ == 花岗岩检测报告 篇一：JC-026花岗石板材检测报告 JC—026 花岗石板材检测报告 签发：审核：检测： 注：本表由检测机构填写，一式三份，检测机构、委托单位、监理单位各留一份。报告左上角加盖计量认证CMA章，右上角加盖四川省建设工程质量检测资质专用章有效。 四川省建设厅 1 JC—026 填写说明 一、本表示检测机构受委托单位委托，在对花岗石进行检测后，出具的用以确定 所检参数是否符合相关标准的报告。一、 规格尺寸一栏中各符合和含义： 1、G3701：花岗石编号。 2、花岗石的形状分类：① 普性板（PX）；② 圆弧板（HM）；③ 异型板（YX）。 3、花岗石的表面加工过程程度分类：① 亚光板（YG）；② 镜面板（JM）；③ 粗面板（CM）。
4、花岗石质量等级：优等品（A）；一等品（B）；合格品（C）。三、圆弧板 壁厚最小值不应小于18mm。四、用于干挂的花岗石不允许有裂纹存在。五、试 样尺寸及数量： 1、体积密度、吸水率：50mm立方体试样5块。 2、弯曲强度：长160mm，宽（40±0.5）mm，高（20±0.5）mm，受力面的平行 度 在0.08mm以内，垂直和平行层的试样各2组，没有层理的试样2组，每组5块。 3、干燥压缩强度：试样尺寸为50mm立方体，垂直和平行层的试样各2组，没 有 层理的试样2组，每组5块。 4、光泽度：300mm×300mm表面抛光的板材5块。 2 篇二：花岗石板材检测报告 JC—025 花岗石板材检测报告 签发：审核：检测： 注：本表由检测机构填写，一式三份，检测机构、委托单位、监理单位各留一份。报告左上角加盖计量认证CMA章，右上角加盖四川省建设工程质量检测资 质专用章有效。 四川省建设厅制 JC—025填写说明 一、本表是检测机构受委托单位委托，在对花岗石进行检测后，出具的用以确 定所检参数是否符合相关标准的报告。 二、规格尺寸一栏中各符合和含义： 1．G3701：花岗石编号。 2．花岗石的形状分类：①普型板（PX）；②圆弧板（HM）；③异型板（YX）。3．花岗石的表面加工程度分类：①亚光板（YG）；②镜面板（JM）；③粗面板（CM）。 4．岗石质量等级：优等品（A）；一等品（B）；合格品（C）。三、圆弧形板壁厚度最小值不应小于18mm。四、用于干挂的花岗石不允许有裂纹 存在。五、试样尺寸及数量：
花岗岩石材技术标准 1 主题内容与适用范围 本标准规定了天然花岗石建筑板材（以下简称板材）的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存等。 本标准适用于建筑饰用的天然花岗石板材。其他用途的天然花岗石板材也可以参照采用。 2 产品分类 2.1分类 2.1.1按形状分 a普型板材（N）：正方形或长方型的板材； b异型板材（S）：其他形状的板材。 3.1.2按表面加工程度分 a.细面板材（RB）：表面平整、光滑的板材； b.镜面板材（PL）：表面平整、具有镜面光泽的板材； c.粗面板材（RU）：表面平整、粗糙，具有较规则加工条纹的机刨板、剁斧板、锤击板、烧毛板等。 2.2等级
按板材的规格尺寸允许偏差、平面度允许极限公差，角度允许极限公差、外观质量分为优等品（A）、一等品（B）、合格品（C）三个等级。 2.3命名与标记 2.3.1板材命名顺序：荒料产地地名、花纹色调特征名称，花岗石（G）。 2.3.2板材标记顺序：命名、分类、规格尺寸、待级、标准号。 3 技术要求 3.1规格尺寸允许偏差 3.1.2异型板材规格尺寸允许偏差由供需双方商定。 3.1.3异型板材规格尺寸小于或等于15mm，同一块板材上的厚度允许极差为1.5mm；板材厚度大于15mm时，同一块板材上的厚度允许极差为3.0mm。 3.2平面度允许极限公差应符合表2的规定。 3.3角度允许极限公差 3.3.1普型板材的角度允许极限公差应符合表3的规定。 3.3.2拼缝板材正面与侧面的夹角不得大于90度。
3.3.3异型板材角度允许极限公差由供需双方商定。 3.4外观质量 3.4.1同一批板材的色调花纹应基本调和。 3.4.2板材正面的外观缺陷应符合表4规定。 3.4.3板材允许粘接和修补。粘接或修补后不影响板材的装饰质量和物理性能。 3.5物理性能 3.5.1镜面光泽度 3.5.1.1 板材的抛光面应具有镜面光泽，能清晰地反映出景物。 3.5.1.2镜面板材的板材镜面光泽度值应不低于75光泽单位。或按供需双方协议样板执行。 3.5.2体积密度不小于2.50g/cm立方厘米 3.5.3吸水率不大于1.0%。 3.5.4干燥压缩强度不小于60.0MPa。 3.5.5弯路强度不小于8.0MPa。
1、需要做三性试验：风压变形性能、气密性能和水密性能； 2、有的也增做：平面内变形性能及其他性能检测，即常说的四性； 3、角钢槽钢不需要做复试； 4、需要做复试的材料有： （1）铝塑复合板的剥离强度； （2）石材的弯曲强度、寒冷地区石材的耐冻融性、室内用花岗岩的放射性； （3）石材用密封胶的污染性 （4）幕墙用结构胶的邵氏硬度，标准条件下拉伸粘结强度 （5）幕墙用结构密封胶、耐候密封胶与其相接触材料的相容性和剥离粘结性试验（这两项指标密封胶出厂检验报告中不能提供，但在密封使用前必须进行复验）； 5、需要做现场实验的有： （1）后置预埋件的现场拉拔试验，抽取数量应按规范规定的比例采取随机抽样的依法进行；（2）硅酮结构密封胶的剥离试验，抽取数量为每100个组件抽取1件； （3）如果采用双组分硅酮结构密封胶，还应做混匀性（蝴蝶）试验和拉断（胶杯）试验。同种类型做一组即可； （4）淋水试验，全数进行； 一、资料审查 1、审查幕墙工程所用各种材料、五金配件、构件及组件是否有产品合格证书、性能检测报告、进场验收记录和复验报告。 2、幕墙工程所用硅酮结构胶的认定证书和抽查合格证明；进口硅酮结构胶的商检证；国家指定检测机构出具的硅酮结构胶与接触材料相容性和剥离粘结性实验报告；并应有保证年限的质量保证书。 3、石材的弯曲强度不应小于8.0 MPa；吸水率应小于0.8％。石材用密封胶的耐污染性试验报告。 二、实物检测 1、检查预埋件的尺寸偏差，外观检查钢板的厚度、焊接质量。 2、检查铝合金型材截面受力部分壁厚不得小于3mm，氧化膜厚大于15μm，表面质量是否符合要求，外表面贴膜保护。钢龙骨截面尺寸壁厚不得小于3.5 mm，钢结构件经热镀锌处理，镀锌层厚度不得小于45μm，检查型材外观质量，形状不得有弯曲、扭拧。 3、检查石材的尺寸偏差、表面质量是否符合设计要求。石材幕墙的铝合金挂件厚度不应小于4.0mm 。 4、检查铝单板板材厚度尺寸偏差和涂层膜厚，规格大小偏差，外观平整度、颜色是否符合要求。 5、检查结构胶、密封胶是否与检测报告的名称、生产日期相符，是否在质量保证期内。 6、检查不锈钢点驳件的型号规格、外观表面质量符合设计要求。 7、检查玻璃的品种、规格、厚度是否符合设计要求,外观表面质量无裂纹、析碱、发霉等现象。 8、不锈钢螺栓、膨胀螺栓、化学螺栓紧固螺钉的规格尺寸、表面质量符合要求。 9、铝塑板的铝板厚度是否符合要求，开槽折弯后是否有断裂。
花岗岩石材技术标准要求 采用30mm 厚国产优质黄金麻花岗岩。 1、质量要求：石材来自单一的采石厂，同一颜色石材应采用同一矿脉的石板，质量应保证坚固耐用，无损害强度和明显外观缺陷。板材的色调、花纹应保证和谐统一，正面外观不允许出现坑窝、划痕、缺棱缺角、裂纹等缺陷。规格、允许误差、外观质量、物理性能及检测规则均按行业标准JC205-92 中有关规定执行。 2、物理性能： 体积密度不小于2.5g/cm3 二氧化硅含量不小于75%吸水率不大0.6% 弯曲强度不小于8.0Mpa抗冻系数不小于0.8 石材的技术要求应符合《天然花岗石建筑板材》（GB/T18601－2001）规定中优等品标准。 石材中所含的放射性核素限量必须符合现行国家标准《建筑材料放射性核素限量》GB6566－2001）中的B 类装修材料的规定。 3、石材加工符合下列要求： 对石材几何尺寸的加工误差规定为： 1）长度和高度加工偏差±0.8mm。2）石材板平面度不得超过0.8mm。4）对角线误差±1.5mm。5）石板厚度误差±1mm。6）规范规定偏差表 4、供应商应提供国家法定检测部门出具的有效期内的材料性能检测报告复印件加盖供应单位公章。供应商在供货期按国家标准进行产品抽样复试，检测费
自行综合考虑。 5、加工要求：石材加工必须采用进口设备和锯片，表面磨光次数必须达到优等石材设计要求。
7、石材封样技术要求： 1）石材矿料必须满足指定的石材封样要求。 2）要求供应商在供货前进行排版选样以控制石材色差，具体控制石材色差方法由供应商自行选择并在使用说明书中详述。 3）要求供应商在供货前备选石材与参照石材对比，对比后备选石材与参照石材同底色、同花纹、同规格尺寸才可以送到工地。 花岗岩石材技术标准试验方法 1、规格尺寸 用刻度值为1mm的钢直尺测量板材的长度和宽度；用读数值为0.1mm的游标卡尺测量板材的厚度。 长度、宽度分别测量3条直线。厚度测量4条边的中点。分别用差的最大值和最小值来表示长宽、宽度、厚度的尺寸偏差。用同块板材上厚度偏差的最大值和最小值之间的差值表示块板材上的厚度极差。读数准确至0.2mm。 2、平面度 将直线度公差这0.1mm的钢平尺贴放在被检平面的两条对角线上，用塞尺测量尺面与板面间的间隙。被检面对角线长度大于1000mm时，用长度为1000m 的钢平尺沿对角线分段检测。 以最大间隙的塞尺片读数表示板材的平面度极限公差。读数准确至0.05mm。 3、角度 内角垂直度公差为0.13mm，用内角边长为450mm*400mm的90度角尺。将角尺长边紧贴板材的长边，短边紧靠板材短边，用塞尺测量板材与角尺短边之间的间隙。当被检角大于90度时，测量点在距根部400mm处。当角尺长边大于板材长边时，用上述方法测量板材的两对角；当角尺的长边小于板材长边时，用上述方法测量板材的四个角。
检验报告INSPECTION CERTIFICATE 国石中[2013]质检字第12006115号 受检单位：山东省汶上县恒辉石业有限公司Applicant 产品名称：芝麻灰花岗岩 Sampie Description 检验类别：委托检验 Test Type 国家石材质量监督检验中心 National Stone Quality Supervision and Inspection Center
国家建筑材料工业石材质量监督检验测试中心 Stone Materials Quality Inspection & Test Center of China Building Materials Industry 检验报告 INSPECTION CERTIFICATE 国石中[2013]质检字第12006115号共3页第1页 标准对该单位送检的冰花兰样品进行了体积密度、吸水率、干燥压缩强度、干燥与水饱和弯曲强度四项检验，检验结果（见附页）均 2013年6月25日 （盖章） 批准：审核：编制：
国家建筑材料工业石材质量监督检验测试中心检验报告附页 国石中[2013]质检字第12006115号样品名称：芝麻灰花岗岩共3页第2页 检测室负责人：主检：
国家建筑材料工业石材质量监督检验测试中心 Stone Materials Quality Inspection & Test Center of China Building Materials Industry 检验报告 INSPECTION CERTIFICATE 国石中[2013]质检字第12006115号共3页第3页 类装修材料产销与使用范围不受限制。 2013年6月25日 （盖章） 批准：审核：编制：
碎石检测报告 报告编号：工程名称XXXXXXX 合同号 施工单位XXXXXXX 取样员XXXXXXX 监理单位XXXXXXX 见证员XXXXXXX 检测单位XXXXXXX 取样日期 工程部位XXXXXXX 实验日期 试验依据JGJ52-2006 检测性质评定 项目检测结果技术指标检测结果表面密度（ kg/ ㎡) / 含泥量（ %）≤1.0 或≤2.0 0.9 堆积密度（ kg/ ㎡) 1600 泥块含量（ %）≤0.5 或≤0.7 0.3 针片状颗粒含量 紧密密度（ kg/ ㎡) / （%）≤15或≤25 5.4 空隙率（ %）/ 压碎指标≤12或≤20 6.7 吸水率（ %）/ 坚固性≤8/ 含水率（ %）/ 硫化物及硫酸盐含量≤1.0 / 有机物含量/ / / / 筛孔边长 53.0 37.5 31.5 19.0 16.0 9.50 4.75 2.36 结果 尺寸（㎜） 颗 标准颗粒级配范 粒 0～5 30～65 70～90 95～100 级围累计筛余 配（%）合格实际累计筛余 3 61 85 97 （%） 根据JGJ52-2006标准，该批碎石过 40㎜筛后堆积密度、含泥量、泥块含量、针片状颗粒含量、颗粒级配符合要求。 备注：检测单位（盖章）： 1.此报告只对本次试验负责。 2.报告涂改无效，无检测报告专用章无效， 无试验人、复核人、审批人签章（字）无效 3.如对报告结果有异议，请于报告发出之日 起15日内向试验单位提出，逾期不予受理。 试验：复核：审批：
碎石检测报告 报告编号：工程名称XXXXXXX 合同号 施工单位XXXXXXX 取样员XXXXXXX 监理单位XXXXXXX 见证员XXXXXXX 检测单位XXXXXXX 取样日期 工程部位XXXXXXX 实验日期 试验依据JGJ52-2006 检测性质评定 项目检测结果技术指标检测结果表面密度（ kg/ ㎡) / 含泥量（ %）≤1.0 或≤2.0 0.9 堆积密度（ kg/ ㎡) 1600 泥块含量（ %）≤0.5 或≤0.7 0.3 针片状颗粒含量 紧密密度（ kg/ ㎡) / （%）≤15或≤25 5.4 空隙率（ %）/ 压碎指标≤12或≤20 6.7 吸水率（ %）/ 坚固性≤8/ 含水率（ %）/ 硫化物及硫酸盐含量≤1.0 / 有机物含量/ / / / 筛孔边长 53.0 37.5 31.5 19.0 16.0 9.50 4.75 2.36 结果 尺寸（㎜） 颗 标准颗粒级配范 粒 0～5 30～65 70～90 95～100 级围累计筛余 配（%）合格实际累计筛余 4 60 8 5 98 （%） 根据JGJ52-2006标准，该批碎石过 40㎜筛后堆积密度、含泥量、泥块含量、针片状颗粒含量、颗粒级配符合要求。 备注：检测单位（盖章）： 1.此报告只对本次试验负责。 2.报告涂改无效，无检测报告专用章无效， 无试验人、复核人、审批人签章（字）无效 3.如对报告结果有异议，请于报告发出之日 起15日内向试验单位提出，逾期不予受理。 试验：复核：审批：
石材幕墙检测项目 1、需要做三性试验：风压变形性能、气密性能和水密性能； 2、有的也增做：平面内变形性能及其他性能检测，即常说的四性； 3、角钢槽钢不需要做复试； 4、需要做复试的材料有： （1）铝塑复合板的剥离强度； （2）石材的弯曲强度、寒冷地区石材的耐冻融性、室内用花岗岩的放射性； （3）石材用密封胶的污染性 （4）幕墙用结构胶的邵氏硬度，标准条件下拉伸粘结强度 （5）幕墙用结构密封胶、耐候密封胶与其相接触材料的相容性和剥离粘结性试验（这两项指标密封胶出厂检验报告中不能提供，但在密封使用前必须进行复验）； 5、需要做现场实验的有： （1）后置预埋件的现场拉拔试验，抽取数量应按规范规定的比例采取随机抽样的依法进行； （2）硅酮结构密封胶的剥离试验，抽取数量为每100个组件抽取1件； （3）如果采用双组分硅酮结构密封胶，还应做混匀性（蝴蝶）试验和拉断（胶杯）试验。同种类型做一组即可； （4）淋水试验，全数进行；
一、资料审查 1、审查幕墙工程所用各种材料、五金配件、构件及组件是否有产品合格证书、性能检测报告、进场验收记录和复验报告。 2、幕墙工程所用硅酮结构胶的认定证书和抽查合格证明；进口硅酮结构胶的商检证；国家指定检测机构出具的硅酮结构胶与接触材料相容性和剥离粘结性实验报告；并应有保证年限的质量保证书。 3、石材的弯曲强度不应小于8.0MPa；吸水率应小于0.8％。石材用密封胶的耐污染性试验报告。 二、实物检测 1、检查预埋件的尺寸偏差，外观检查钢板的厚度、焊接质量。 2、检查铝合金型材截面受力部分壁厚不得小于3mm，氧化膜厚大于15μm，表面质量是否符合要求，外表面贴膜保护。钢龙骨截面尺寸壁厚不得小于3.5mm，钢结构件经热镀锌处理，镀锌层厚度不得小于45μm，检查型材外观质量，形状不得有弯曲、扭拧。 3、检查石材的尺寸偏差、表面质量是否符合设计要求。石材幕墙的铝合金挂件厚度不应小于4.0mm。 4、检查铝单板板材厚度尺寸偏差和涂层膜厚，规格大小偏差，外观平整度、颜色是否符合要求。 5、检查结构胶、密封胶是否与检测报告的名称、生产日期相符，是否在质量保证期内。 6、检查不锈钢点驳件的型号规格、外观表面质量符合设计要求。
芝麻黑石材检测报告 TPMK standardization office【 TPMK5AB- TPMK08- TPMK2C- TPMK18】
检验报告INSPECTION CERTIFICATE 受检单位：长泰连峰石材有限公司Applicant 产品名称：芝麻黑花岗岩 Sampie Description 检验类别：委托检验 Test Type 国家石材质量监督检验中心National Stone Quality Supervision and Inspection Center 国家石材质量监督检验测试中心Nationgal Stone Quality Supervision and Inspection Center 检验报告 INSPECTION CERTIFICATE
检验结论： 按GB/T9966—2001标准对该单位送检的芝麻黑花岗石样品进行了体积密度、吸 水率、干燥压缩强度、干燥与水饱和弯曲强度四项检验，检验结果（见附页）均达到GB/T9966—2001标准的技术要求。 2015年05月12日 （盖章） 备注： 本结果只对检验样品负责
国家石材质量监督检验测试中心检验报告附页芝麻黑花岗岩3页第3页 序号检验项目 计量 单位 标准技术 [GB/T18601-2009] 检验数 量 （块） 检验数据 低于、达到 或超过标准 备注 最大值最小值平均值 1 体积密度G/cm3≥2.56 5 2.90 2.68 2.79 符合—— 2 吸水率% ≤0.40 5 0.39 0.30 0.35 符合—— 3 干燥压缩强度Mpa ≥131.0 5 24 4 159 201. 5 符合—— 4 干燥弯曲强度 Mpa ≥8.0 5 13.7 12.9 13.3 符合——水饱和弯曲强度 5 12.7 9.2 10.95 符合—— 5 耐磨度1/cm3 ≥25 5 44 39 41.5 符合—— 以下空白

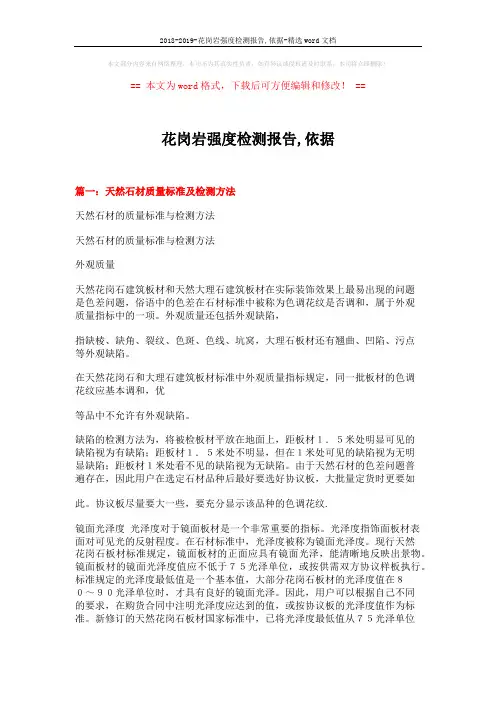

天然石材的质量标准与检测方法 天然石材的质量标准与检测方法 外观质量 天然花岗石建筑板材和天然大理石建筑板材在实际装饰效果上最易出现的问题是色差问题，俗语中的色差在石材标准中被称为色调花纹是否调和，属于外观质量指标中的一项。外观质量还包括外观缺陷，指缺棱、缺角、裂纹、色斑、色线、坑窝，大理石板材还有翘曲、凹陷、污点等外观缺陷。 在天然花岗石和大理石建筑板材标准中外观质量指标规定，同一批板材的色调花纹应基本调和，优 等品中不允许有外观缺陷。 缺陷的检测方法为，将被检板材平放在地面上，距板材１．５米处明显可见的缺陷视为有缺陷；距板材１．５米处不明显，但在１米处可见的缺陷视为无明显缺陷；距板材１米处看不见的缺陷视为无缺陷。由于天然石材的色差问题普遍存在，因此用户在选定石材品种后最好要选好协议板，大批量定货时更要如此。协议板尽量要大一些，要充分显示该品种的色调花纹. 镜面光泽度光泽度对于镜面板材是一个非常重要的指标。光泽度指饰面板材表面对可见光的反射程度。在石材标准中，光泽度被称为镜面光泽度。现行天然花岗石板材标准规定，镜面板材的正面应具有镜面光泽，能清晰地反映出景物。镜面板材的镜面光泽度值应不低于７５光泽单位，或按供需双方协议样板执行。标准规定的光泽度最低值是一个基本值，大部分花岗石板材的光泽度值在８０～９０光泽单位时，才具有良好的镜面光泽。因此，用户可以根据自己不同的要求，在购货合同中注明光泽度应达到的值，或按协议板的光泽度值作为标准。新修订的天然花岗石板材国家标准中，已将光泽度最低值从７５光泽单位 提高到了８０光泽单位。 现行的天然大理石板材标准中对光泽度值进行了等级划分，而且相同等级的最低光泽度值也因化学主成分的不同而不同。优等品的最低光泽度值按化学主成分不同而分成３类，分别为９０、８０、６０光泽单位。该标准值的确定是充分考虑到化学主成分对抛光工艺的影响，并结合大量的试验确立的。目前市场上的大理石板材以进口大理石为主，而且基本上是以大毛光板的形式进入市场，再根据不同的要求切成各种工程板。根据近年来的检测结果，这些大理石镜面板材的光泽度基本上都能达到标准所规定的要求。 加工质量 石材的加工质量直接影响到石材饰面的装饰效果，也是石材等级划分的主要依据。这些技术指标分别为规格尺寸偏差（长度偏差、宽度偏差、厚度偏差）、平面度公差、角度公差。根据这些技术指标的偏差和极限公差将板材分为优等品、一等品、合格品。用户可根据自己的实际情况，在购货合同中规定要达到的等级，避免使用“达到国家标准”等笼统字样的产品，可以要求供货方对每批产品出具产品检验报告。注意每批产品中，如果是优等品则不允许有超过５％的一等品存在，如果是一等品则不允许有超过１０％
