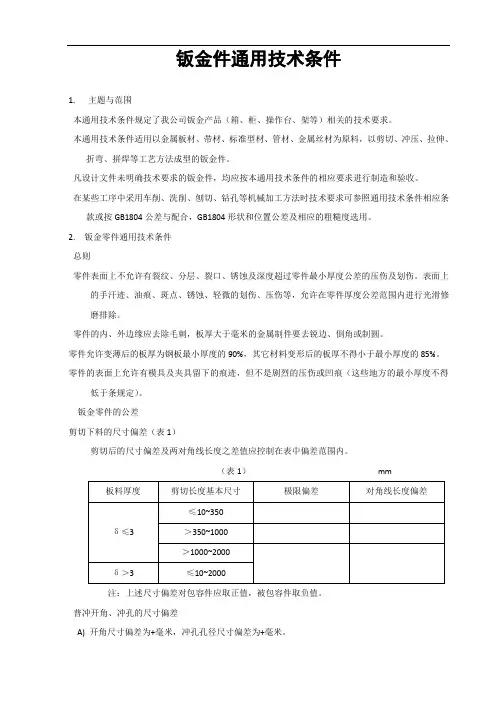

钣金件通用技术标准
本标准为产品设计者提供本公司一般的设计要求，也为质检员提供检验与判定的参考依据，同时也作为供应商产品加工的标准。此标准按钣金制作，也适合其他金属件加工的零配件和产品。
一.材料要求：
除图纸特别说明外，一般材料采用优质A3冷板(Q235A)。材料厚度符合GB709-88标准，其力学性能符合GB2975-82标准，化学成分符合GB222-84，并由供应商提供相关原材料检测报告。
二.表面要求：
1.外观：光洁平整，去除毛刺、锐边，无变形等缺陷；
2.喷涂：颜色与图纸要求或样件及色板一致，喷涂前必须经过酸洗和磷化处理（参
考GB8923-88），无挂滴、条纹、起泡、桔皮、剥落、划伤等缺陷，附着力性能可靠，划格试验不大于1级，具体标准参考表一。一般情况下涂层厚度在39～120μm之间；
3.电镀：表面镀锌结晶细致，色泽均匀，结合牢固，不允许有生锈、表层不干净、
划伤、凹坑等缺陷（参考钢铁制作机械镀锌标准要求JB/T8928-1999）；
4.耐蚀性：中性盐雾实验（GB/T 1771-1991）车身内配件外表面500h后划叉处单边
扩蚀宽度≤2mm，未划叉区域无起泡、开裂、剥落、掉粉、明显变色、明显失光等涂膜病态现象内腔中性盐雾120h后红锈面积小于10％.；车身外配件1000h后基体无锈蚀。
5.丝印：文字、图案及颜色依据图纸要求，无偏斜、模糊、重影、针孔等缺陷，具
体检验标准参考附表二。
6.对于外观分为A 、B、C、D四个等级。
三.加工：
1.下料：非模具开料时必须打磨尖角和毛刺，模具落料时，未注圆角半径取料厚；
2.折弯：未注折弯内圆角半径取材料厚度，
3.焊接：牢固、平整，无虚焊、夹渣、气孔、堆积、变形等缺陷，影响到装配及外
观的部分必须打磨平整；
4.精度：未注尺寸公差按GB/T1800.3-1998中的IT14级精度制制作，同时图纸上所
标注的尺寸均为表面处理后的状态，具体数据参见表三。
附表一
划格试验
GB/T 9286-1998系等效采用国际标准ISO 2409:1992《色漆和清漆——划格试验》（第二版），代替等效采用ISO 2409:1972的GB 9286-88。该标准规定了以直角网格图形
切割涂层穿透至底材时来评定涂层从底材上脱离的抗性的一种试验方法。该标准规定用切割刀具在准备好的规定试板上纵横垂直交叉切割6条平行切割线（间距由涂层厚度和底材硬度确定）。用透明胶粘贴涂层切断处（软底材不用胶粘带），均匀撕去胶粘带，检查切割涂层破坏情况。试验结果0～5级，0级完好无损（见表1）。对于一般用途，前三级是令人满意的。要求评定通过/不通过时也采用前三级。
表1 划格试验结果分级
采用划格试验方法应注意：
1.该方法不适于用涂膜厚度大于250μm的涂层，也不适用于有纹理的涂层。
2.该方法适用于硬质底材（钢）和软质底材（木材和塑料）上的涂料，但这些不同底材需要采用不同的试验步骤。
3.划格试验需要富有经验的人员来完成。
附表二
丝印标准
1、高温存储试验
存储温度: +66°C
存放时间: 48 hours
接受标准：样板出炉后在室温下放置2小时后,印刷表面无起皱,起泡, 裂纹, 剥落且颜色光泽无明显变化
2、低温试验;
存储温度: -40°C
存放时间: 48 hours
接受标准：样板出炉后在室温下放置2小时后,印刷表面无起皱,起泡, 裂纹,剥落且颜色光泽无明显变化
3、高温高湿存储试验
存储温度/湿度：+66°C/85%RH _"
存放时间：96小时
接受标准：样板出炉后在室温下放置2小时后,印刷表面无起皱,起泡, 裂纹,剥落且颜色光泽无明显变化
5、丝/移印附着力测试
测试目的: 评估丝/移印油漆的附着力.
测试工具: 1. 3M600透明胶带或粘力大于5.3N/18mm的透明胶带测试方法: 将3M600透明胶带贴在所要测试的试样的印刷字体或图案上, 并用手压平, 然后拉起胶带尾部与测试面呈90度,迅速撕下胶带, 相同部位重复3次ww.6s | 接受标准: 肉眼观察表面,丝/移印字体或图案应能清晰可辩,没有剥落情况.六西
6、摩擦测试&_
测试目的: 评估涂装表面油漆及丝/移印油漆的附着力.
测试设备: 橡皮擦
测试方法: 将试件固定，用500G的垂直力，15MM的行程来回摩擦, 每一单程行程为一次. 丝/移印字体或图案,连续式摩擦50次.
接受标准: 肉眼观察表面,磨损不能见底,丝/移印应能清晰可辩ym0w"s&{$}
7、抗溶剂测试
测试方法: 用棉团或白布浸润浓度为99%的酒精溶液, 然后以1kg压力和1秒秒钟往返1次的速度在试样印刷字体和图案的同一位置来回擦试20次.-质
接受标准: 试样表面经擦拭后印刷字体或图案应清晰可见,且颜色也不得有失光,掉色等现象.
附表三标准公差数值(GB/T1800.3-1998)
2.未注尺寸公差按IT14级精度制作。
钣金件通用公差精度标准 1 目的 采用统一规范的未注公差标准，规范钣金件设计、生产、验收标准，保证钣金加工件精度要求。（1）能有效简化制图，节省设计时间，高效地进行信息交换。（2）突出图样上注出公差的尺寸，方便生产制造。（3）简化检验要求，有助于质量管理。最终能达到高质量、高效率生产。 2 适用范围 从标准颁布之日起试运行，适用于颁布以后新设计钣金件(以前设计的钣金件,还按照原标准进行制造及验收)。从设计出图、生产制造到产品验收的整个阶段，按照本标准运行。 3 职责 技术中心 技术中心按照该标准进行设计，标准参考见附录一。对功能上无特殊要求的要素采用一般公差，在图样上可不注出其公差，只须在技术要求或技术文件中说明参照本标准。图样上尺寸未注公差的一般公差的公差等级，需考虑通常的车间精度。 （1）对任一单一尺寸，当功能上允许的公差等于或大于一般公差时，采用一般公差，既不需标注其公差。 （2）当要素的功能允许比一般公差大的公差，在制造上比一般公差更为经济时，其相应的极限偏差数值要在尺寸后注出。 （3）由于功能上的需要，某要素要求采用比一般公差小的公差值，应在尺寸后注出其相应的极限偏差数值。 制造中心（主指钣金件供应商） 制造中心按照该标准进行生产，标准参考见附录一。设计图样中标注公差项，依照标注的偏差数值进行生产。而对于设计图样中未注公差项，应依照规范的标准偏差数值进行生产。如果供应不能加工出设计标注的精度要求时，应与主设计人员沟通协商解决。 品质管理部 品质管理部按照该标准进行验收，标准参考见附录一。品质管理部严格按照未注
公差的标准进行钣金件的验收工作。对于超出一般公差的工件，如未达到损害其功能时及影响外观时，请与主设计人员联系，以判定是否可让步接收（但并不能说明以后都可降低标准）。若工件的功能受到损害时请供应商返工或报废。 4 制定本标准依据 参考国际标准:ISO 2768, 国家标准:GB/T 1184-1996、GB/T 1804-2000。以及现有生产供应商提供的数据（即加工所能达到的常规精度），制定出钣金件加工精度的规范未注公差标准，规定未注出公差尺寸的一般公差的公差等级和极限偏差数值。 本标准解释权归精密系统事业部技术中心标准产品室
DKBA 华为技术有限公司企业技术规范 DKBA4031-2003.06 钣金结构件可加工性设计规范 2003-06-30发布2003-07-XX实施 华为技术有限公司发布
目次 前言 (5) 1范围和简介 (6) 1.1范围 (6) 1.2简介 (6) 1.3关键词 (6) 2规范性引用文件 (6) 3冲裁 (6) 3.1冲裁件的形状和尺寸尽可能简单对称，使排样时废料最少。 . 6 3.2冲裁件的外形及内孔应避免尖角。 (6) 3.3冲裁件应避免窄长的悬臂与狭槽 (7) 3.4冲孔优先选用圆形孔，冲孔有最小尺寸要求 (7) 3.5冲裁的孔间距与孔边距 (8) 3.6折弯件及拉深件冲孔时，其孔壁与直壁之间应保持一定的距离8 3.7螺钉、螺栓的过孔和沉头座 (8) 3.8冲裁件毛刺的极限值及设计标注 (9) 3.8.1冲裁件毛刺的极限值 (9) 3.8.2设计图纸中毛刺的标注要求 (9) 4折弯 (10) 4.1折弯件的最小弯曲半径 (10) 4.2弯曲件的直边高度 (10) 4.2.1一般情况下的最小直边高度要求 (10)
4.2.2特殊要求的直边高度 (11) 4.2.3弯边侧边带有斜角的直边高度 (11) 4.3折弯件上的孔边距 (11) 4.4局部弯曲的工艺切口 (12) 4.4.1折弯件的弯曲线应避开尺寸突变的位置 (12) 4.4.2当孔位于折弯变形区内，所采取的切口形式 (12) 4.5带斜边的折弯边应避开变形区 (13) 4.6打死边的设计要求 (13) 4.7设计时添加的工艺定位孔 (13) 4.8标注弯曲件相关尺寸时，要考虑工艺性 (14) 4.9弯曲件的回弹 (14) 4.9.1折弯件的内圆角半径与板厚之比越大，回弹就越大。.. 14 4.9.2从设计上抑制回弹的方法示例 (14) 5拉伸 (15) 5.1拉伸件底部与直壁之间的圆角半径大小要求 (15) 5.2拉伸件凸缘与壁之间的圆角半径 (15) 5.3圆形拉伸件的内腔直径 (15) 5.4矩形拉伸件相邻两壁间的圆角半径 (15) 5.5圆形无凸缘拉伸件一次成形时，其高度与直径的尺寸关系要求 16 5.6拉伸件设计图纸上尺寸标注的注意事项 (16) 5.6.1拉伸件产品尺寸的标准方法 (16)
第五讲：主讲人：吴书法 钣金加工工艺介绍 1简介 1.1简介 按钣金件的基本加工方式，如下料、折弯、拉伸、成型、焊接。本规范阐述每一种加工方式所要注意的工艺要求。 1.2关键词 钣金、下料、折弯、拉伸、成形、排样、最小弯曲半径、毛边、回弹、打死边、焊接 2 下料 下料根据加工方式的不同，可分为普冲、数冲、剪床开料、激光切割、风割，由于加工方法的不同，下料的加工工艺性也有所不同。钣金下料方式主要为数冲和激光切割 2.1数冲是用数控冲床加工，板材厚度加工范围为冷扎板、热扎板小于或等于 3.0mm,铝板小于或等于 4.0mm，不锈钢小于或等于2.0mm 2.2冲孔有最小尺寸要求 冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。
图2.2.1 冲孔形状示例 * 高碳钢、低碳钢对应的公司常用材料牌号列表见第7 章附录A 。 表1 冲孔最小尺寸列表 2.3 数冲的孔间距与孔边距 零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2.3.1。当冲孔1.5t 。 2.4 折弯件或拉深件冲孔时，其孔壁与工件直壁之间应保持一定的距离（图2.4.1） 图2.4.1 折弯件、拉伸件孔壁与工件直壁间的距离 2.5 螺钉、螺栓的过孔和沉头座 螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d 2和沉孔D ，应优先保证过孔d 2。
表2用于螺钉、螺栓的过孔 *要求钣材厚度t≥h。 表3用于沉头螺钉的沉头座及过孔 *要求钣材厚度t≥h。 表4用于沉头铆钉的沉头座及过孔 2.6激光切割是用激光机飞行切割加工，板材厚度加工范围为冷扎板热扎板小于或等于20.0mm, 不锈钢小于10.0mm 。其优点是加工板材厚度大，切割工件外形速度快，加工灵活.缺点是无法加工成形，网孔件不宜用此方式加工，加工成本高！ 3折弯 3.1折弯件的最小弯曲半径 材料弯曲时，其圆角区上，外层收到拉伸，内层则受到压缩。当材料厚度一定时，内r越小，材料的拉伸和压缩就越严重；当外层圆角的拉伸应力超过材料的极限强度时，就会产生裂缝和折断，因此，弯曲零件的结构设计，应避免过小的弯曲圆角半径。公司常用材料的最小弯曲半径见下表。
1. 适用范围 本标准规定了钣金主要下料和成型工艺规程，适用于本公司圆桶、挡板、端盖、消音板、隔板等钣金的工艺，成型工艺又可以分为冲压和折弯等工艺。 2. 引用标准 [1]陈万里主编.《钣金工下料的基础知识》中国建筑工业出版社，1990. [2]王爱珍主编.《钣金技术手册》科学技术出版社，2006. [3]梅启钟，陈华杰主编.《简明冷作手册》上海科学技术出版社，1988. 3. 钣金材料 ①.冷轧板.简称SPCC,用于表面处理是电镀五彩锌或烤漆件使用. ②.镀锌板.简称SECC,用于表面处理是烤漆件使用.在无特别要求下,一般选用SPCC,可减少成本. ③.铜板.一般用于镀镍或镀铬件使用,有时不作处理.根据客户要求而定. ④.铝板. AL3003-H14、AL5052-H32一般用于表面处理是铬酸盐或氧化件使用. ⑤.不锈钢板.分镜面不锈钢和雾面不锈钢,它不需要做任何处理. 4.钣金加工的工艺流程 对于任何一个钣金件来说,它都有一定的加工过程,也就是所谓的工艺流程.由于钣金件结构的差异,工艺流程可能各不相同,但总的不超过以下几点. ①.设计并绘出其钣金件的零件图,又叫三视图.其作用是用图纸方式将其钣金件的结构表达出来. ②.绘制展开图.也就是将一结构复杂的零件展开成一个平板件. ③.下料.下料的方式有很多种,主要有以下几种方式: a．剪床下料.是利用剪床剪出展开图的外形长宽尺寸.若有冲孔、切角的，再转冲床结合模具冲孔、切角成形. b．冲床下料.是利用冲床分一步或多步在板材上将零件展开后的平板件结构冲制
成形.其优点是耗费工时短,效率高,可减少加工成本,在批量生产时经常用到. c．NC数控冲床下料.NC下料时首先要编写数控加工程序.就是利用编程软件,将绘制的展开图编写成NC数控加工机床可识别的程序.让其根据这些程序一步一步地在一块板材上,将其平板件的结构形状冲制出来. ④.冲床加工.一般冲床加工的有冲孔切角、冲孔落料、冲凸包、冲撕裂、抽孔等加工方式,以达到加工目的.其加工需要有相应的模具来完成操作.冲凸包的有凸包模,冲撕裂的有撕裂成形模等. ⑤.折弯.折弯就是将2D的平板件,折成3D的零件.其加工需要有折床及相应的折弯模具来完成操作.它也有一定的折弯顺序,其原则是对下一刀不产生干涉的先折,会产生干涉的后折. ⑥.焊接.焊接就是将多个零件组焊在一起,达到加工的目的或是单个零件边缝焊接,以增加其强度.其加工方一般有以下几种:CO2气体保护焊、氩弧焊、点焊、机器人焊接等.这些焊接方式的选用是根据实际要求和材质而定.一般来说CO2气体保护焊用于铁板类焊接;氩弧焊用于铝板类焊接；机器人焊接主要是在料件较大和焊缝较长时使用.如机柜类焊接,可采用机器人焊接,可节省很多任务时,提高工作效率和焊接质量. ⑦.表面处理.表面处理一般有磷化皮膜、电镀五彩锌、铬酸盐、烤漆、氧化等.磷化皮膜一般用于冷轧板和电解板类,其作用主要是在料件表上镀上一层保护膜,防止氧化；再来就是可增强其烤漆的附着力;其具体表面处理方式的选用，是根据客户的要求而定. ⑧.组装.所谓组装就是将多个零件或组件按照一定的方式组立在一起，使之成为一个完整的料品。其中需注意的就是对料件的保护,不可划碰伤.组装是一个料品完成的最后一步,若料件因划碰伤而无法使用,需返工重做,会浪费很多的加工工时,增加料品的成本.因此要特别注意对料件的保护. 5.钣金加工主要设备 ①.下料设备：普通剪床、数控剪床、数控冲床、等离子切割机。 ②.成形设备：普通冲床和数控冲床、普通折板床和数控折板床、自动卷圆机。 ③.表面处理设备：打磨机、抛光机。

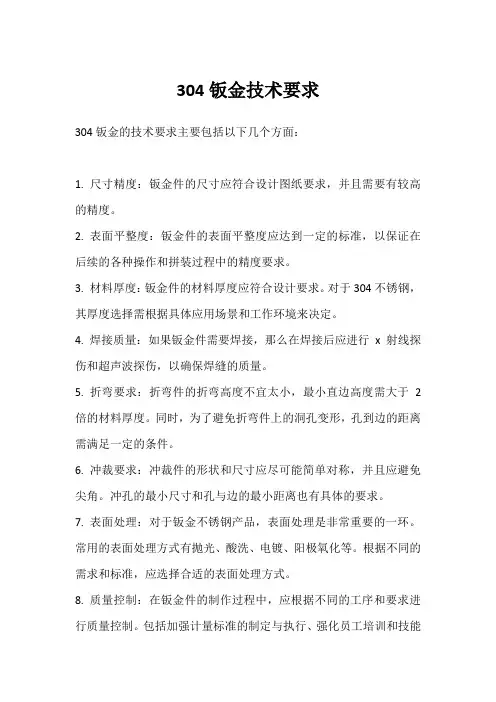

2.零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。 3.去除毛刺飞边。 8.未注形状公差应符合GB1184-2000. 9.未标注尺寸公差应该按照GB/T1804-m 10.铸件公差带对称于毛坯铸件基本尺寸配置。 11.未注圆角半径R5。 12.未注倒角均为2×45°。 13.锐角倒钝。 23.零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。 24.装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。 25.装配过程中零件不允许磕、碰、划伤和锈蚀。 26.螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。 28.同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧。 68.补焊前必须将缺陷彻底清除，坡口面应修的平整圆滑，不得有尖角存在。 84.加工的螺纹表面不允许有黑皮、磕碰、乱扣和毛刺等缺陷。 钣金技术要求大全 1.零件去除氧化皮。 2.零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。 3.去除毛刺飞边。 4.经调质处理，28HRC～32HRC。 5.零件进行高频淬火，350～370℃回火，40HRC～45HRC。 6.渗碳深度0.3mm。 7.进行高温时效处理。 8.未注形状公差应符合GB1184-2000. 9.未标注尺寸公差应该按照GB/T1804-m 10.铸件公差带对称于毛坯铸件基本尺寸配置。 11.未注圆角半径R5。 12.未注倒角均为2×45°。 13.锐角倒钝。
14.各密封件装配前必须浸透油。 15.装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。 20.齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。 21.装配液压系统时允许使用密封填料或密封胶，但应防止进入系统中。 22.进入装配的零件及部件（包括外购件、外协件），均必须具有检验 部门的合格证方能进行 装配。 27.规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧 力矩紧固。 29.圆锥销装配时应与孔应进行涂色检查，其接触率不应小于配合长度 的60%，并应均匀分布。 30.平键与轴上键槽两侧面应均匀接触，其配合面不得有间隙。 31.花键装配同时接触的齿面数不少于2/3，接触率在键齿的长度和高度方向不得低于50%。 32.滑动配合的平键（或花键）装配后，相配件移动自如，不得有松紧 不均现象。 33.粘接后应清除流出的多余粘接剂。 34.轴承外圈与开式轴承座及轴承盖的半圆孔不准有卡住现象。 35.轴承外圈与开式轴承座及轴承盖的半圆孔应接触良好，用涂色检查时，与轴承座在对称 于中心线120°、与轴承盖在对称于中心线90°的范围内应均匀接触。 在上述范围内用塞尺检 查时，0.03mm的塞尺不得塞入外圈宽度的1/3。 36.轴承外圈装配后与定位端轴承盖端面应接触均匀。 37.滚动轴承装好后用手转动应灵活、平稳。 38.上下轴瓦的结合面要紧密贴和，用0.05mm塞尺检查不入。 39.用定位销固定轴瓦时，应在保证瓦口面和端面与相关轴承孔的开合 面和端面包持平齐状 换页 态下钻铰、配销。销打入后不得松动。 40.球面轴承的轴承体与轴承座应均匀接触，用涂色法检查，其接触不 应小于70%。 41.合金轴承衬表面成黄色时不准使用，在规定的接触角内不准有离核 现象，在接触角外的
金工实习—钣金加工 1 钣金加工简介 1.1 钣金介绍 钣金至今为止尚未有一个比较完整的定义，根据国外某专业期刊上的一则定义可以将其定义为：钣金是针对金属薄板（通常在6mm以下）一种综合冷加工工艺，包括剪、冲/切/复合、折、焊接、铆接、拼接、成型（如汽车车身）等。其显着的特征就是同一零件厚度一致，其中包括钢板、镀锌（锡）钢板、高张力钢板、烤漆钢板、铝板、铜板及不锈钢板等。 钣金的应用范围非常广泛，包括办公家具、运动器材、厨具、箱柜、计算机机壳、电器产品、车辆、飞机、船舶、钢建筑及工作母机外壳等。 1.2 钣金加工工艺 钣金作业是利用手工工具或机器，将金属塑性变形加工成所需的形状及大小，并配合机械式结合（如铆钉、螺栓、胀缩、压接及接缝等）或冶金式结合（如气焊、铜焊、手工电焊、CO2焊接及氩弧焊等）的方式，将其连接组合成一体的金属加工方法。 按钣金件的基本加工方式分类，主要有下料、折弯、拉伸、成型、焊接。 对于任何一个钣金件来说,它都有一定的加工过程,也就是所谓的工艺流程.不同结构的钣金件,工艺流程可能也各不相同,一般钣金件按以下流程： 绘制展开图 冲折弯压铆焊接
2 钣金工程识图基本知识 2.1 机械制图简介 钣金加工工程图也属于机械制图的范畴，机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，常被称为工程界的语言。 在机械制图标准中规定的项目有：图纸幅面及格式、比例、字体和图线等。在图纸幅面及格式中规定了图纸标准幅面的大小和图纸中图框的相应尺寸。比例是指图样中的尺寸长度与机件实际尺寸的比例，除允许用1:1的比例绘图外，只允许用标准中规定的缩小比例和放大比例绘图。在中国，规定汉字必须按长仿宋体书写，字母和数字按规定的结构书写。图线规定有八种规格，如用于绘制可见轮廓线的粗实线、用于绘制不可见轮廓线的虚线、用于绘制轴线和对称中心线的细点划线、用于绘制尺寸线和剖面线的细实线等。 机械图样主要有零件图和装配图，零件图表达零件的形状、大小以及制造和检验零件的技术要求；装配图表达机械中所属各零件与部件间的装配关系和工作原理；表达零件结构形状的图形，常用的有视图、剖视图和剖面图等。 视图是按正投影法即零件向投影面投影得到的图形。按投影方向和相应投影面的位置不同，视图分为主视图、俯视图和左视图等。视图主要用于表达机件的外部形状。图中看不见的轮廓线用虚线表示。零件向投影面投影时，观察者、机件与投影面三者间有两种相对位置。机件位于投影面与观察者之间时称为第一角投影法。投影面位于机件与观察者之间时称为第三角投影法。两种投影法都能同样完善地表达机件的形状。中国国家标准规定采用第一角投影法。 2.2 三视图简介 三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形。 将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。一个物体有六个视图：从物体的前面向后面投射所得的视图称主视图——能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图——能反映物体的左面形状，还有其它三个视图不是很常用。三视图就是主视图、俯视图、左视图的总称。 一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。 三视图的投影规则是： 主视、俯视长对正 主视、左视高平齐
钣金加工检验标准文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）
钣金结构件的加工及检验标准 1.目的 规范钣金结构件的检验标准，以使各过程的产品质量得以控制。 2.适用范围 本标准适用于各种钣金结构件的检验，图纸和技术文件并同使用。当有冲突时，以技术规范和客户要求为准。 3.引用标准 本标准的尺寸未注单位皆为mm，未注公差按以下国标IT13级执行 GB/ 极限与配合标准公差和基本偏差数值表 GB/ -1998 极限与配合标准公差等级和孔、轴的极限偏差表 GB/1804-2000 一般公差未注公差的线性和角度尺寸的公差 未注形位公差按GB/T1184 –1996 形状和位置公差未注公差值执行。 4.原材料检验标准 金属材料 尺寸：按图纸或技术要求执行，本司未有的按现行国标执行。 塑粉 通用五金件、紧固件 5.工序质量检验标准 冲裁检验标准 对有可能造成伤害的尖角、棱边、粗糙要做去除毛刺处理。 图纸中未明确标明之尖角（除特别注明外）均为。
冲压加工所产生的毛刺，对于门板、面板等外露可见面应无明显凸起、 凹陷、粗糙不平、划伤、锈蚀等缺陷。 毛刺：冲裁后毛刺高L≤5%t（t为板厚）。 划伤、刀痕：以用手触摸不刮手为合格，应≤。 平面公差度要求见表一。 附表一、平面度公差要求 表面尺寸(mm)变形尺寸(mm) 3以下±以下 大于3小于30 ±以下 大于30小于315 ±以下 大于315小于1000 ±以下 大于1000小于2000 ±以下 大于2000小于3150 ±以下 折弯检验标准 毛刺：折弯后挤出毛刺高L≤10%t(t为板厚)。除特别注明外，折弯内圆角为R1。 压印：看得到有折痕，但用手触摸感觉不到（可与限度样板相比较）。 折弯变形标准按照照《表二》及《表三》。 【附表二：对角线公差要求】 对角线尺寸(mm)对角线的尺寸差(mm) 300以下±以下 大于300小于600 ±以下 大于600小于900 ±以下 大于900小于1200 ±以下 大于1200小于1500 ±以下 大于1500小于1800 ±以下 大于1800小于2100 ±以下 大于2100小于2400 ±以下 大于2400小于2700 ±以下 钣金加工件检验标准
钣金件通用技术标准 本标准为产品设计者提供本公司一般的设计要求，也为质检员提供检验与判定的参考依据，同时也作为供应商产品加工的标准。此标准按钣金制作，也适合其他金属件加工的零配件和产品。 一.材料要求： 除图纸特别说明外，一般材料采用优质A3冷板(Q235A)。材料厚度符合GB709-88标准，其力学性能符合GB2975-82标准，化学成分符合GB222-84，并由供应商提供相关原材料检测报告。 二.表面要求： 1.外观：光洁平整，去除毛刺、锐边，无变形等缺陷； 2.喷涂：颜色与图纸要求或样件及色板一致，喷涂前必须经过酸洗和磷化处理（参 考GB8923-88），无挂滴、条纹、起泡、桔皮、剥落、划伤等缺陷，附着力性能可靠，划格试验不大于1级，具体标准参考表一。一般情况下涂层厚度在39～120μm之间； 3.电镀：表面镀锌结晶细致，色泽均匀，结合牢固，不允许有生锈、表层不干净、 划伤、凹坑等缺陷（参考钢铁制作机械镀锌标准要求JB/T8928-1999）； 4.耐蚀性：中性盐雾实验（GB/T 1771-1991）车身内配件外表面500h后划叉处单边 扩蚀宽度≤2mm，未划叉区域无起泡、开裂、剥落、掉粉、明显变色、明显失光等涂膜病态现象内腔中性盐雾120h后红锈面积小于10％.；车身外配件1000h后基体无锈蚀。 5.丝印：文字、图案及颜色依据图纸要求，无偏斜、模糊、重影、针孔等缺陷，具 体检验标准参考附表二。 6.对于外观分为A 、B、C、D四个等级。
三.加工： 1.下料：非模具开料时必须打磨尖角和毛刺，模具落料时，未注圆角半径取料厚； 2.折弯：未注折弯内圆角半径取材料厚度， 3.焊接：牢固、平整，无虚焊、夹渣、气孔、堆积、变形等缺陷，影响到装配及外 观的部分必须打磨平整； 4.精度：未注尺寸公差按GB/T1800.3-1998中的IT14级精度制制作，同时图纸上所 标注的尺寸均为表面处理后的状态，具体数据参见表三。 附表一 划格试验 GB/T 9286-1998系等效采用国际标准ISO 2409:1992《色漆和清漆——划格试验》（第二版），代替等效采用ISO 2409:1972的GB 9286-88。该标准规定了以直角网格图形
钣金件加工工艺教程 1简介 1.1简介 按钣金件的基本加工方式，如下料、折弯、拉伸、成型、焊接。本规范阐述每一种加工 方式所要注意的工艺要求。 1.2关键词 钣金、下料、折弯、拉伸、成形、排样、最小弯曲半径、毛边、回弹、打死边、焊接 2 下料 下料根据加工方式的不同，可分为普冲、数冲、剪床开料、激光切割、风割，由于加工方法的不同，下料的加工工艺性也有所不同。钣金下料方式主要为数冲和激光切割 2.1数冲是用数控冲床加工，板材厚度加工范围为冷扎板、热扎板小于或等于 3.0mm,铝板小于或等于 4.0mm，不锈钢小于或等于2.0mm 2.2冲孔有最小尺寸要求 冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。 图2.2.1 冲孔形状示例 * 高碳钢、低碳钢对应的公司常用材料牌号列表见第7章附录A。 表1冲孔最小尺寸列表 2.3数冲的孔间距与孔边距 零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2.3.1。当冲孔
1.5t。 2.4 折弯件或拉深件冲孔时，其孔壁与工件直壁之间应保持一定的距离（图2.4.1） 图2.4.1 折弯件、拉伸件孔壁与工件直壁间的距离 2.5螺钉、螺栓的过孔和沉头座 螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D，应优先保证过孔d2。 表2用于螺钉、螺栓的过孔
*要求钣材厚度t≥h。 表3用于沉头螺钉的沉头座及过孔 *要求钣材厚度t≥h。 表4用于沉头铆钉的沉头座及过孔 2.6激光切割是用激光机飞行切割加工，板材厚度加工范围为冷扎板热扎板小于或等于20.0mm, 不锈钢小于10.0mm 。其优点是加工板材厚度大，切割工件外形速度快，加工灵活.缺点是无法加工成形，网孔件不宜用此方式加工，加工成本高！ 3 折弯 3.1折弯件的最小弯曲半径 材料弯曲时，其圆角区上，外层收到拉伸，内层则受到压缩。当材料厚度一定时，内r越小，材料的拉伸和压缩就越严重；当外层圆角的拉伸应力超过材料的极限强度时，就会产生裂缝和折断，因此，弯曲零件的结构设计，应避免过小的弯曲圆角半径。公司常用材料的最小弯曲半径见下表。
钣金设计规范 一．范围 本设计规范规定了钣金件设计的一般要求和UPS需注意的要求 本设计规范适用于UPS产品中使用的钣金零件，其它产品可参考使用 二．常用板金材料及加工工艺 1. 常用的钣金材料对照表 2．常用钣金材料，厚度，规格，表面保护处理。 （1）电镀锌钢板(SECC)：耐指纹，具有很优越的耐蚀性，及有较佳的烤漆性，而且保持了冷轧板的加工性。 常用板厚（mm）：0.8、1.0、1.2、1.5、2.0 用途：UPS机壳、门板、面板及内部结构件。 （2）冷轧板（SPCC）: 无防锈能力，表面需电镀或烤漆。 常用板厚（mm）：0.8、1.0、1.2、1.5、2.0、3.0 用途: 山特仅使用3mm SPCC，表面电镀或烤漆。 （3）覆铝锌钢板(SGLD): 是一种包含富铝及富锌的多相合金材料，外观美观，耐划伤性能，耐蚀性，其能力比SGCC高出很多。 常用板厚（mm）：0.8、1.0、1.2、1.5、2.0、3.0 用途：常用于热插拔模块，但价格较贵。 （4）铝板（AL）：强度较低，成形性能优良，焊接性和耐腐蚀性好，散热能力强。 常用板厚（mm）：0.8、1.0、1.2、1.5、2.0、2.5、3.0、4.0、5.0 用途：使用时表面需做拉丝氧化处理，常用于要求重量轻机器上。 （5）热浸锌钢板(SGCC)：外观美观，有两种锌花，小锌花，很难看出锌花；大锌花很明显的可以看到那种六边形的花块。具有耐蚀性、上漆性、成形性、点焊性。 常用板厚：0.8、1.0、1.2、1.5、2.0、3.0 用途：用在对外观要求较好的地方，因价格较贵，基本用SECC代替。 3．NCT钣金加工 （1）冲孔要求 钣金上的开孔尺寸一般大于板厚，否则易损伤模具。NCT冲压的最小孔径见附表
1.目的：规范钣金结构件的检验标准，以使各过程的产品质量得以控制。 2.适用范围： 本标准适用于各种钣金结构件的检验，图纸和技术文件同时使用。当有冲突时，以技术规范和客户要求为准。 3.引用标准： 本标准的尺寸未注单位皆为mm，未注公差按以下国标IT13级执行 GB/T1800.1-2009产品几何技术规范极限与配合第1部分：公差、偏差、和配合的基础 GB/T1800.2 -2009产品几何技术规范极限与配合第2部分：标准公差等级和孔、轴极限偏差表 GB/1804-2000 一般公差未注公差的线性和角度尺寸的公差 未注形位公差按GB/T1184 －1996 形状和位置公差未注公差值执行。 4。原材料检验标准 4.1金属材料: 4.1.1钣材厚度及质量应符合国标，采用钣材需出示性能测试报告及厂商证明。 4.1.2材料外观：平整无锈迹，无开裂与变形。 4.1.3 尺寸：按图纸或技术要求执行，本司未有的按现行国标执行。 4.2通用五金件、紧固件 4.2.1外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。 4.2.2尺寸：按图纸与国标要求，重要尺寸零缺陷。 4.2.2性能：试装配与使用性能符合产品要求。
5、工序质量检验标准 5.1冲裁检验标准 5.1.1 对有可能造成伤害的尖角、棱边、粗糙要做去除毛刺处理。 5.1.2 图纸中未明确标明之尖角（除特别注明外）均为R1.0。 5.1.3 冲压加工所产生的毛刺，对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。 5.1.4毛刺：冲裁后毛刺高L≤5%t（t为板厚）。 5.1.5 划伤、刀痕：以用手触摸不刮手为合格，应≤0.1mm。 5.1.6平面度公差要求见表一。 附表一、未注平面度公差要求 5.2 折弯检验标准 5.2.1 毛刺：折弯后挤出毛刺高L≤10%t(t为板厚)。 5.2.2 压印：看得到有折痕，但用手触摸感觉不到。（有特殊表面要求和镜面除外） 5.2.3 折弯变形标准按照《表二》及《表三》。 【附表二：对角线公差要求】
表面处理工艺 表面处理技术介绍 一、什么叫做表面处理 表面处理：以最经济和最有效的方法改变产品表面及近表面区的形态、化学成分和组织结构，有效地改善和提高产品的装饰性能、耐腐蚀性能和耐磨性能，延长产品的使用寿命。 常见的表面处理：电镀，化学镀，转化膜技术，物理气相沉积，化学气相沉积，热喷涂，热浸镀，喷砂，化学转化，阳极氧化，涂装等； 表面处理技术还能赋予材料表面各种光、电、磁、热、声、化学以及功能转换等特性。 1．各种光的表面技术：镜子；防反光； 2．各种电的表面技术：绝缘的镀银，金，铜；导电的用塑料保护 3．各种磁的表面技术：隐身技术（重点） 4．热的表面技术：红外，吸收红外，防热； 5．声的表面技术：防声纳 6．化学：钢材镀锌 表面处理的种类 表面处理根据产品的使用要求可以分为：防护型表面处理，如电镀、氧化（化学氧化、电化学氧化）、装饰型表面处理（如涂装、、功能型表面处理，总的来说，没有明显的划分界限，其主要目的是延长产品的使用寿命，最大程度的节省和利用资源。 二、钣金加工中为什么要进行表面处理？ 1．钣金加工所用的材料多为冷轧板、热轧板、电解板、白口铁、不锈钢、铝合金板及型材、铜材等，这些材料暴露在大气中，与空气中的水分和氧充分接触后，会发生电化学反应，从而造成材料表面腐蚀，同时物理及化学性质不同的材料间相互接触也会由于彼此间的电位差而形成原电池，从而造成接触腐蚀。为避免钣金加工中材料在各加工工序间及成品在存放及使用中发生腐蚀，生产中通过对材料进行表面处理方式来控制腐蚀的产生或延缓腐蚀的产生，从而减少由于腐蚀的产生而造成产品返修或报废，尽可能地节约资源及生产成本。 2．各种材料经过钣金加工转化为商品时，为了满足顾客的需求及商品给予人视觉上的美感，就对产品外观作各种表面处理，如电镀、氧化着 三、在钣金加工业中铝合金材料通常需进行哪些表面处理？ 在钣金加工业中，铝合金材料通常需进行以下表面处理：无色化学氧化、黑色化学氧化、金黄色化学氧化、拉丝无色化学氧化、喷砂无色化学氧化、光亮无色化学氧化、喷砂光亮阳极氧化、化学氧化着色、化学氧化后涂装（喷漆、喷粉），其中氧化层有导电与绝缘两种；硬质、耐磨等； 前处理 四、磷化工艺 A、磷化工艺流程：预脱脂----脱脂----流动水洗----流动水洗----表调----磷化----流动水洗 ----流动水洗----纯水洗----烘干 B、前处理生产线 喷淋线、浸泡线

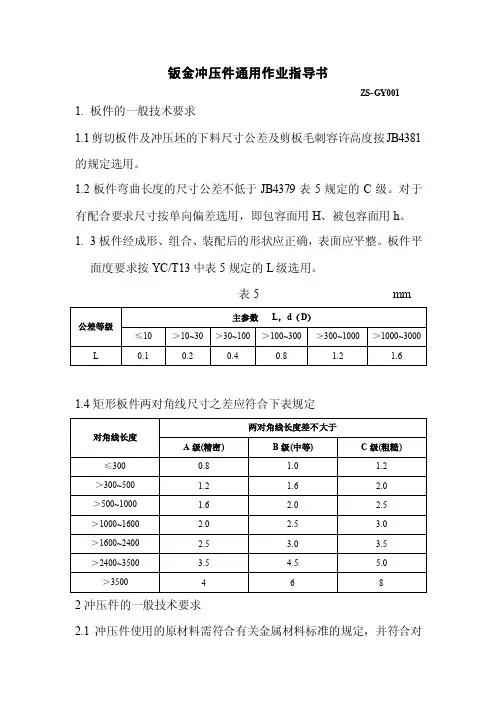

钣金加工工艺标准 1.范围 本标准规定了钣金加工工序过程中的材料；数控剪板加工；数控冲床加工；数控折弯加工；焊接；喷涂；包装、标识、运输、贮存。本标准适用于在公司设计、生产的所有钣金产品的加工工艺。 2.规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包 3.2材料的机械性能、一般要求、工艺性能、检验试验方法等参照GB 3280-2007不锈钢冷轧钢板和GB/T 2518-2008连 续热镀锌薄钢板和钢带及GB/T 708-2006冷轧钢板和钢带的尺寸、外形、重量及允许偏差。钢板材料的包装应有防锈措施。
非喷涂钣金件按以上标准为最终评判标准，在剪板、数冲（冷冲）、折弯、钳工各工序中员工通过此标准进行互检，对不符合上述标准的零部件判定为不合格。 备注：在印有标志的凸面及其周边3cm范围内不得有划伤或划伤较轻，即在宽度为0.1mm以下且深度为4 um以下。 4. 板材剪切 4.1 设备调试：用塞规尺检查和调整剪切间隙。 4.2 材料厚度及对应剪切间隙由机床确定，公司现有的数控剪板机能够根据板材的厚度自动设定并调整剪切间隙。 注：剪切间隙按板料厚度的8%—12%取值。
5.4.5遇到紧急情况，先按下紧急停止按钮，报告组长及主管；出现工伤应采取救护措施。 5.4.6在冲第一件工件时，必须打开危险区保护开关，以免打坏夹爪。 5.5 自攻螺钉翻边模具 5.5.1 新增的钣金图纸，板厚在0.75mm~1.0mm 要打自攻螺钉的，均要开翻边孔，具体尺寸如下图。 图1 5.5.2 螺钉孔单边翻边，其两孔圆心间最小间距L1≥10mm （如图2）；上下翻边时，其两孔圆心间最小间距L2≥25mm （如图3）。 图2 图3 5.6输出钣金件展开图时，须注意： 对于翻边孔只输出底孔，即Φ0.01 0.027.4+-、Φ0.01 0.028.38+-、Φ0.01 0.029.99+-的翻边孔只在展开图中输出Φ6、 Φ6.5、Φ8.2的底孔； 5.7 数冲敲落孔的规范
1、剪料：指材料经过剪板机得到矩形工件的工艺过程。 2、下料：指工件经过LASER切割或数控冲床冲裁的工艺过程。 3、落料：指在普通冲床或其他设备上使用模具加工得到产品形状的工艺过程。 4、冲孔：指工件由普通冲床和模具加工孔的工艺过程。 5、折弯：指工件由折弯机成型的工艺过程。 6、成形：指在普通冲床或其他设备上使用模具使工件变形的工艺过程。 7、抽孔：也叫“翻边”，指在普通冲床或其他设备上使用模具对工件形成圆孔边翻起的工艺过程。 8、攻牙：指在工件上加工出内螺纹的工艺过程。 9、扩孔：指用钻头或铣刀把工件上小孔加工为大孔的工艺过程。 10、沉孔：指为配合类似沉头螺钉一类的连接件，而在工件上加工出有锥度的孔的工艺过程。 11、压铆：指采用冲床或油压机把压铆螺母、压铆螺钉或压铆螺母柱等紧固件牢固地压接在工件上的工艺过程 12、涨铆：指先将工件沉孔，再采用冲床或油压机把涨铆螺母牢固地压接在工件上的工艺过程。 13、拉母：指采用类似铆接的工艺。用拉母枪把拉铆螺母（POP）等连接件牢固地连接在工件上的工艺过程。 14、拉铆：指以拉铆枪为工具用拉钉将两个或两个以上工件紧密地连接在一起的工艺过程。 15、铆接：用铆钉将两个或两个以上工件面对面连接在一起的工艺过程，若是沉头铆接，需将工件先进行沉孔。 16、冲凸包：指在冲床或油压机用模具使工件形成凸起形状的工艺过程。 17、冲撕裂：也叫“冲桥”，指在冲床或油压机用模具使工件形成像桥一样形状的工艺过程。 18、冲印：指使用模具在工件上冲出文字、符号或其他印迹的工艺过程。 19、切角：指在冲床或油压机上使用模具对工件角进行切除的工艺过程。 20、冲网孔：指在普通冲床或或数控冲床上用模具对工件冲出网状的孔。 21、拍平：指对有一定形状的工件过渡到平整的工艺过程。 22、钻孔：指在钻床或铣床上使用钻头对工件进行打孔的工艺过程。 23、倒角：指使用模具、锉刀、打磨机等对工件的尖角进行加工的工艺过程。 24、校平：指工件加工前、后不平整，使用其他的设备对工件进行平整的过程。

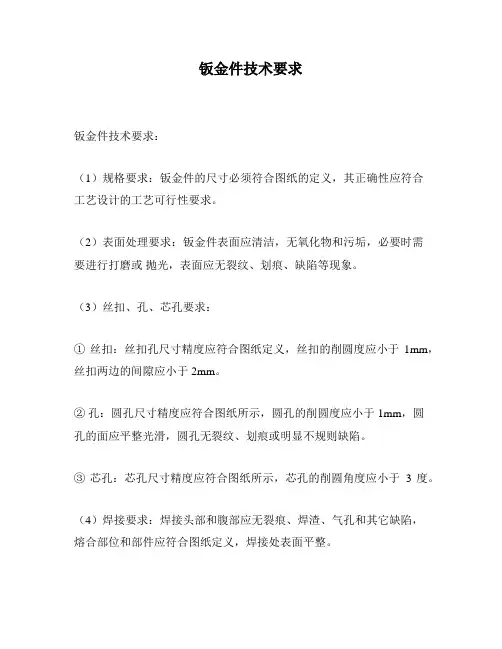

1.表面应平整光滑,不得有明显锤印; 2.焊接采用氩弧焊; 3.表面抛光达XX;(如果是不锈钢) 4.未注壁厚均为XX.(如图形效复杂尺寸无法标全) 5.盛水试验不得泄漏.(如有密封要求) 技术要求 1。材料**（要写明材料的名称和规格，有的要求写出国标代号）2。焊接要求。 3。未注圆角。 4。后处理要求（如涂装等） 5。未注公差 1.先住明你的尺寸和公差参照的标准,如ASME ... 2,限制材料的声明, 3,检测的基准和需要FAI 的尺寸； 4,表面处理要求; 5,无污染和油污; 6,重要尺寸CTF和公差表; 7,材料; 8,毛刺等等;
《钣金加工检验标准(DOC 10)》资料详细说明：1. 目的 规范钣金结构件的检验标准，以使各过程的产品质量得以控制。 2. 适用范围 本标准适用于各种钣金结构件的检验，图纸和技术文件并同使用。当有冲突时，以技术规范和客户要求为准。 3. 引用标准 本标准的尺寸未注单位皆为mm，未注公差按以下国标IT13级执行GB/T1800.3-1998 极限与配合标准公差和基本偏差数值表 GB/T1800.4 -1998 极限与配合标准公差等级和孔、轴的极限偏差表GB/1804-2000 一般公差未注公差的线性和角度尺寸的公差 未注形位公差按GB/T1184 –1996 形状和位置公差未注公差值执行。 4. 原材料检验标准 4.1金属材料 4.1.1钣材厚度及质量应符合国标，采用的钣材需出示性能测试报告及厂商证明。 4.1.2材料外观：平整无锈迹，无开裂与变形。 4.1.3 尺寸：按图纸或技术要求执行，本司未有的按现行国标执行。 4.2塑粉 4.2.1塑粉整批来料一致性良好，有出厂证明与检验报告，包含粉号、色号以及各项检验参数。 4.2.2试用后符合产品要求（包括颜色、光泽、流平性、附着力等）。 4.3通用五金件、紧固件
钣金加工工艺标准
钣金加工工艺标准 1.范围 本标准规定了钣金加工工序过程中的材料；数控剪板加工；数控冲床加工；数控折弯加工；焊接；喷涂；包装、标识、运输、贮存。本标准适用于在公司设计、生产的所有钣金产品的加工工艺。 2.规范性引用文件 下列文件中的条款经过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 708- 冷轧钢板和钢带的尺寸、外形、重量及允许偏差 JB/T 6753.1-1993 电工设备的设备构件公差钣金件和结构的一般公差及其选用规则 GB/T 3280- 不锈钢冷轧钢板和钢带 GB/T 2518- 连续热镀锌薄钢板和钢带 GB/T 15055- 冲压件未注公差尺寸极限偏差 3.材料 3.1推荐使用的各种材料见表（1）。
表（1）单位：mm 3.2材料的机械性能、一般要求、工艺性能、检验试验方法等参照GB 3280- 不锈钢冷轧钢板和GB/T 2518- 连续热镀锌薄钢板和钢带及GB/T 708- 冷轧钢板和钢带的尺寸、外形、重量及允许偏差。钢板材料的包装应有防锈措施。 3.3在用料前确定板材无生锈或锈斑，泛白，无镀锌不良现象。在500mm ×500mm的范围内，镀锌板划伤程度如下： 非喷涂钣金件按以上标准为最终评判标准，在剪板、数冲（冷冲）、折弯、钳工各工序中员工经过此标准进行互检，对不符合上述标准的零部件判定为不合格。 备注：在印有标志的凸面及其周边3cm范围内不得有划伤或划伤较轻，即
钣金件未注公差精度的规范标准（试行） 1 目的 采用统一规范的未注公差标准，规范钣金件设计、生产、验收标准，保证钣金加工件精度要求。（1）能有效简化制图，节省设计时间，高效地进行信息交换。（2）突出图样上注出公差的尺寸，方便生产制造。（3）简化检验要求，有助于质量管理。最终能达到高质量、高效率生产。 2 适用范围 从标准颁布之日起试运行，适用于颁布以后新设计钣金件(以前设计的钣金件,还按照原标准进行制造及验收)。从设计出图、生产制造到产品验收的整个阶段，按照本标准运行。 3 职责 技术中心 技术中心按照该标准进行设计，标准参考见附录一。对功能上无特殊要求的要素采用一般公差，在图样上可不注出其公差，只须在技术要求或技术文件中说明参照本标准。图样上尺寸未注公差的一般公差的公差等级，需考虑通常的车间精度。 （1）对任一单一尺寸，当功能上允许的公差等于或大于一般公差时，采用一般公差，既不需标注其公差。 （2）当要素的功能允许比一般公差大的公差，在制造上比一般公差更为经济时，其相应的极限偏差数值要在尺寸后注出。 （3）由于功能上的需要，某要素要求采用比一般公差小的公差值，应在尺寸后注出其相应的极限偏差数值。 制造中心（主指钣金件供应商） 制造中心按照该标准进行生产，标准参考见附录一。设计图样中标注公差项，依照标注的偏差数值进行生产。而对于设计图样中未注公差项，应依照规范的标准偏差数值进行生产。如果供应不能加工出设计标注的精度要求时，应与主设计人员沟通协商解决。 品质管理部 品质管理部按照该标准进行验收，标准参考见附录一。品质管理部严格按照未注
公差的标准进行钣金件的验收工作。对于超出一般公差的工件，如未达到损害其功能时及影响外观时，请与主设计人员联系，以判定是否可让步接收（但并不能说明以后都可降低标准）。若工件的功能受到损害时请供应商返工或报废。 4 制定本标准依据 参考国际标准:ISO 2768, 国家标准:GB/T 1184-1996、GB/T 1804-2000。以及现有生产供应商提供的数据（即加工所能达到的常规精度），制定出钣金件加工精度的规范未注公差标准，规定未注出公差尺寸的一般公差的公差等级和极限偏差数值。 本标准解释权归精密系统事业部技术中心标准产品室 5 发放范围 技术中心、制造中心、品质管理部。 6 更改记录 附录一钣金件未注公差精度标准（单位：mm）
钣金加工培训资料 1.钣金加工简介 1.1定义： 钣金至今为止尚未有一个比较完整的定义，根据国外某专业期刊上的一则定义可以将其定义为：钣金是针对金属薄板（通常在6mm以下）一种综合冷加工工艺，包括剪、冲/切/复合、折、焊接、铆接、拼接、成型（如汽车车身）等。其显著的特征就是同一零件厚度一致，对钢板、铝板、铜板等金属板材进行加工。 1.2钣金加工的工艺流程： 对于任何一个钣金件来说,它都有一定的加工过程,也就是所谓的工艺流程.不同结构的钣金件,工艺流程可能也各不相同,结合我司的情况，一般按以下流程： 绘制展开图下料焊接 2.钣金工程识图基本知识 2.1机械制图简介：钣金加工工程图也属于机械制图的范畴，机械制图是用图样确切表示机械的结构形状、 尺寸大小、工作原理和技术要求的学科。图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，常被称为工程界的语言。 在机械制图标准中规定的项目有：图纸幅面及格式、比例、字体和图线等。在图纸幅面及格式中规定了图纸标准幅面的大小和图纸中图框的相应尺寸。比例是指图样中的尺寸长度与机件实际尺寸的比例，除允许用1:1的比例绘图外，只允许用标准中规定的缩小比例和放大比例绘图。在中国，规定汉字必须按长仿宋体书写，字母和数字按规定的结构书写。图线规定有八种规格，如用于绘制可见轮廓线的粗实线、用于绘制不可见轮廓线的虚线、用于绘制轴线和对称中心线的细点划线、用于绘制尺寸线和剖面线的细实线等。 机械图样主要有零件图和装配图，零件图表达零件的形状、大小以及制造和检验零件的技术要求；装配图表达机械中所属各零件与部件间的装配关系和工作原理；表达零件结构形状的图形，常用的有视图、剖视图和剖面图等。 视图是按正投影法即零件向投影面投影得到的图形。按投影方向和相应投影面的位置不同，视图分为主视图、俯视图和左视图等。视图主要用于表达机件的外部形状。图中看不见的轮廓线用虚线表示。零件向投影面投影时，观察者、机件与投影面三者间有两种相对位置。机件位于投影面与观察者之间时称为第一角投影法。投影面位于机件与观察者之间时称为第三角投影法。两种投影法都能同样完善地表达机件的形状。中国国家标准规定采用第一角投影法。 2.2三视图简介 三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形。 将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。一个物体有六个视图：从物体的前面向后面投射所得的视图称主视图——能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图——能反映物体的左面形状，还有其它三个视图不是很常用。三视图就是主视图、俯视图、左视图的总称。 一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。 三视图的投影规则是： 主视、俯视长对正 主视、左视高平齐 左视、俯视宽相等 2.3识图方法 拿到一张三视图，如何看懂它的空间形状呢？这是一个由平面到空间的过程，钣金图纸相对来说是比较简单的，这里介绍一种看图的基本方法—-形体分析法。所谓形体分析法，就是分析物体是由哪些基本形状组合而成的，逐一找出每个基本形体的投影，想清楚它们的空间形状，再根据基本形体的组合方式和各形体
