橡胶制品生产工艺公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-

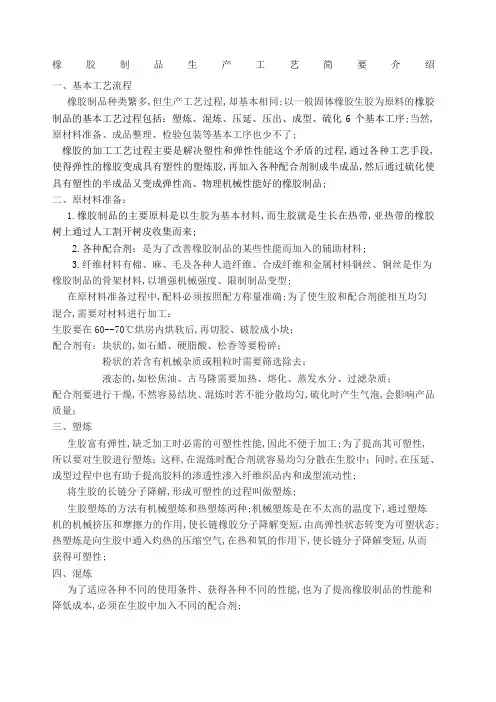

橡胶制品生产工艺简要介绍
一、基本工艺流程
橡胶制品种类繁多，但生产工艺过程，却基本相同。以一般固体橡胶（生胶）为原料的橡胶制品的基本工艺过程包括：塑炼、混炼、压延、压出、成型、硫化6个基本工序。当然，原材料准备、成品整理、检验包装等基本工序也少不了。
橡胶的加工工艺过程主要是解决塑性和弹性性能这个矛盾的过程，通过各种工艺手段，使得弹性的橡胶变成具有塑性的塑炼胶，再加入各种配合剂制成半成品，然后通过硫化使具有塑性的半成品又变成弹性高、物理机械性能好的橡胶制品。
二、原材料准备：
1.橡胶制品的主要原料是以生胶为基本材料，而生胶就是生长在热带，亚热带的橡胶树上通过人工割开树皮收集而来。
2.各种配合剂：是为了改善橡胶制品的某些性能而加入的辅助材料。
3.纤维材料有（棉、麻、毛及各种人造纤维、合成纤维）和金属材料（钢丝、铜丝）是作为橡胶制品的骨架材料，以增强机械强度、限制制品变型。
在原材料准备过程中，配料必须按照配方称量准确。为了使生胶和配合剂能相互均匀混合，需要对材料进行加工：
生胶要在60--70℃烘房内烘软后，再切胶、破胶成小块；
配合剂有：块状的，如石蜡、硬脂酸、松香等要粉碎；
粉状的若含有机械杂质或粗粒时需要筛选除去；
液态的，如（松焦油、古马隆）需要加热、熔化、蒸发水分、过滤杂质；
配合剂要进行干燥，不然容易结块、混炼时若不能分散均匀，硫化时产生气泡，会影响产品质量；
三、塑炼
生胶富有弹性，缺乏加工时必需的可塑性性能，因此不便于加工。为了提高其可塑性，所以要对生胶进行塑炼；这样，在混炼时配合剂就容易均匀分散在生胶中；同时，在压延、成型过程中也有助于提高胶料的渗透性（渗入纤维织品内）和成型流动性。
将生胶的长链分子降解，形成可塑性的过程叫做塑炼。
生胶塑炼的方法有机械塑炼和热塑炼两种。机械塑炼是在不太高的温度下，通过塑炼机的机械挤压和摩擦力的作用，使长链橡胶分子降解变短，由高弹性状态转变为可塑状态。热塑炼是向生胶中通入灼热的压缩空气，在热和氧的作用下，使长链分子降解变短，从而获得可塑性。
四、混炼
为了适应各种不同的使用条件、获得各种不同的性能，也为了提高橡胶制品的性能和降低成本，必须在生胶中加入不同的配合剂。
混炼就是将塑炼后的生胶与配合剂混合、放在炼胶机中，通过机械拌合作用，使配合剂完全、均匀地分散在生胶中的一种过程。
混炼是橡胶制品生产过程中的一道重要工序，如果混合不均匀，就不能充分发挥橡胶和配合剂的作用，影响产品的使用性能。混炼后得到的胶料，人们称为混炼胶，它是制造各种橡胶制品的半成品材料，俗称胶料，通常均作为商品出
售，购买者可利用胶料直接加工成型、硫化制成所需要的橡胶制品。根据配方的不同，混炼胶有一系列性能各异的不同牌号和品种，提供选择。
五、成型
在橡胶制品的生产过程中，利用压延机或压出机预先制成形状各式各样、尺寸各不相同的工艺过程，称之为成型。成型的方法有：
1.压延成型：
适用于制造简单的片状、板状制品。它是将混炼胶通过压延机压制成一定形状、一定尺寸的胶片的方法叫压延成型。
有些橡胶制品（如轮胎、胶布、胶管等）所用纺织纤维材料，必须涂上一层薄胶（在纤维上涂胶也叫贴胶或擦胶），涂胶工序一般也在压延机上完成。纤维材料在压延前需要进行烘干和浸胶，烘干的目的是为了减少纤维材料的含水量（以免水分蒸发起泡）和提高纤维材料的温度，以保证压延工艺的质量。浸胶是挂胶前的必要工序，目的是为了提高纤维材料与胶料的结合性能。
2.压出成型：
用于较为复杂的橡胶制品，象轮胎胎面、胶管、金属丝表面覆胶需要用压出成型的方法制造。它是把具有一定塑性的混炼胶，放入到挤压机的料斗内，在螺杆的挤压下，通过各种各样的口型（也叫样板）进行连续造型的一种方法。压出之前，胶料必须进行预热，使胶料柔软、易于挤出，从而得到表面光滑、尺寸准确的橡胶制品。
3.模压成型
也可以用模压方法来制造某些形状复杂（如皮碗、密封圈）的橡胶制品，借助成型的阴、阳模具，将胶料放置在模具中加热成型。
六、硫化
把塑性橡胶转化为弹性橡胶的过程叫做硫化，它是将一定量的硫化剂（如硫磺、硫化促进剂等）加入到由生胶制成的半成品中（在硫化罐中进行），在规定的温度下加热、保温，使生胶的线性分子间通过生成“硫桥”而相互交联成立体的网状结构，从而使塑性的胶料变成具有高弹性的硫化胶。由于交联键主要是由硫磺组成，所以称为“硫化”。随着合成橡胶的迅速发展，现在硫化剂的品种很多，除硫磺外，还有有机多硫化物、过氧化物、金属氧化物等。因此，凡是能使线状结构的塑性橡胶，转化为立体网状结构的弹性橡胶的工艺过程都叫硫化，凡能在橡胶材料中起“搭桥”作用的物质都称为“硫化剂”。
硫化后的弹性橡胶叫硫化橡胶，又叫软橡胶，俗称“橡胶”。
硫化是橡胶加工的一个最为重要的工艺过程，各种橡胶制品必须经过硫化来获得理想的使用性能。未经硫化的橡胶，在使用上是没有什么使用价值的，但欠硫（硫化程度不够，硫化时间不够，未能达到最佳状态）和过硫（硫化时间超过、性能显着下降）都使橡胶性能下降。所以生产过程中一定要严格控制硫化时间，以保证硫化后的橡胶制品具有最好的使用性能和最长久的使用寿命。
七、辅助措施
为了达到使用性能，还应在生产工艺中增加辅助措施：
1.增加强度——配用硬质碳黑，掺用酚醛树脂；
2.增加耐磨性——配用硬质碳黑；
3.气密性要求高——少用挥发性高的组分；
4.增加耐热性——采用新的硫化工艺；
5.增加耐寒性——通过生胶的解枝镶嵌，降低结晶倾向，使用耐低温的增塑剂；
6.增加耐燃性——不用易燃助剂、少用软化剂、使用阻燃剂（如：三氧化锑）；
7.增加耐氧性、耐臭氧性——采用对二胺类防护剂；
8.提高电绝缘性——配用高结构填充剂或金属粉，配用抗静电剂；
9.提高磁性——采用锶铁氧粉，铝镍铁粉，铁钡粉等作填充剂；
10.提高耐水性——采用氧化铅或树脂硫化体系，配用吸水性较低的填充剂（如硫酸钡、陶土）；
11.提高耐油性——充分交联、少用增塑剂；
12.提高耐酸碱度——多用填充剂；
13.提高高真空性——配用挥发性小的添加剂；
14.降低硬度——大量填充软化剂。
八、橡胶制品的分类
橡胶制品应用广泛，品种也很多。按照用途来分，通常分为工业用和民用两大类。工业用橡胶制品主要有：轮胎、胶带、胶管、胶版、胶布及胶布制品、密封件、减振件、胶乳制品、硬质橡胶制品、橡胶绝缘制品、胶辊以及橡胶衬里等。
九、橡胶制品硫化的有关问题：
1.橡胶制品硫化时产生哪些有毒气体
橡胶的硫化过程中，采用烘箱半封闭式硫化，有的橡胶会有微量的有毒气体排出，能闻到很重的橡胶味。比如：一氧化硫、二氧化硫、三氧化硫、硫化氢
气体，虽剧毒的东西基本上没有，但对人体肯定有害，有的产品硫化会产生致癌的东西，或者本身硫化前的橡胶就有致癌成分，最好少接触为好。
橡胶硫化所采用的有机试剂或多或少对人体都是有害的。如二甲基苯等
2. 一般橡胶的硫化温度是多少一般为115度到180度，看什么橡胶品种而定。而200度的温度则为高温硫化。
3.二氧化硫的危害有哪些危险性类别：三星级
侵入途径：通过呼吸系统
健康危害：易被湿润的粘膜表面吸收生成亚硫酸、硫酸。对眼及呼吸道粘膜有强烈的刺激作用。大量吸入可引起肺水肿、喉水肿、声带痉挛而致窒息。急性中毒：轻度中毒时，发生流泪、畏光、咳嗽，咽、喉灼痛等；严重中毒可在数小时内发生肺水肿；极高浓度吸入可引起反射性声门痉挛而致窒息。皮肤或眼接触发生炎症或灼伤。慢性影响：长期低浓度接触，可有头痛、头昏、乏力等全身症状以及慢性鼻炎、咽喉炎、支气管炎、嗅觉及味觉减退等。
环境危害：对大气可造成严重污染。
橡胶制品检验标准 TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】
橡胶制品进料检验标准 一目的明确橡胶制品进料品质验收标准，规范检验动作，使检验、判定 标准能达到一致性 二范围本标准规定了橡胶制品进料检验的技术要求、包装要求、检验规 则。本标准适用于本公司所有橡胶制品的进料检验。 三检验项目及规则 1.外观检验 ●制品表面应整洁，无飞过，毛剌等，且不允许有杂质，无明显划痕,泡状 突起.表面纹路自然,表面无可见的微粒,无折射缺陷及浇注口印迹,流痕等. 目测和手感 2.尺寸检查 ●橡胶件尺寸必须按规定程序批准的产品设计图纸和各相关的国家标准制 造,必须符合产品图样或技术文件的要求. 卷尺和卡尺 3.耐汽油性检查 ●在40OC的环境温度下，放在汽油中浸泡48h后，其本积变化率应小于 10%，硬度变化为-25RHD以内，拉断强度变化率应在-35%以内，拉伸变化 率在-20%以内。 4.耐润滑油性检查 ●在70OC的环境温度下，放在润滑油中浸泡72h后，其体积变化率在- 10%~+15%之间，硬度变化为-5~+10RHD之间，拉断强度变化率应在10% 以内，伸长变化率在-30%以内。
5.硬度检查 ●橡胶件硬度应符合产品图纸或技术文件的要求。常用橡胶件的材质及硬度值，仅作为一般批产件验收参考，如有特殊要求时，请以经确认的技术要求执行。 6.耐老化性能检查 ●橡胶件必须具有一定的耐老化性。橡胶件在70OC温度试验下，经72h热空气老化试验后，其硬度变化不超过±15%IRHD，拉伸强度变化率不超过±30%，拉断伸长率变化不超过-50%。 7.耐温性能检查 ●低温试验后试样敲击无破现象,高温试验后试样弹性良好，弯折无龟裂现象。 8.裂缝试验 ●根据样品具体形状，用样品的全部或者取其中的一部分呈长条型，将其拉长10%，在变形的情况下，呈南北或东西方向放置三个月，在这期间通过肉眼观察，不允许出现裂缝。 注:3-8项测试要求,供应商应提供产品合格证明,以证明产品符合上述要求和国标.
橡胶制品工业污染物排放标准Emission standard of pollutants for rubber products industry （送审稿） 请各公司发表见解，在能代表行业先进水平的前提下尽量维护行业利益，同时送审稿也能得到环保部科技标准司的认同。如果有较大差异请陈述理由，并且附相关报告，这样可以尽量争取。 4污染物排放控制要求（注释：吨胶指含量为60%的乳胶） 4.1 水污染物排放控制要求 4.1.1 自2010年1月1日起至2011年6月30日止，现有企业执行表1规定的水污染物排放限值。 表1 现有企业水污染物排放限值 单位：mg/L(pH值除外) 4.1.2 自2011年7月1日起，现有企业执行表2规定的水污染物排放限值。 4.1.3 自2010年1月1日起，新建企业执行表2规定的水污染物排放限值。 表2 新建企业水污染物排放限值
单位：mg/L(pH 值除外) 4.1.4 根据环境保护工作的要求，在国土开发密度已经较高、环境承载能力开始减弱，或水环境容量较小、生态环境脆弱，容易发生严重水环境污染问题而需要采取特别保护措施的地区，应严格控制企业的污染排放行为，在上述地区的企业执行表3规定的水污染物特别排放限值。 执行水污染物特别排放限值的地域范围、时间，由国务院环境保护主管部门或省级人民政府规定。 表 3现有和新建企业水污染物特别排放限值 单位：mg/L(pH 值除外)
4.1.5水污染物排放浓度限值适用于单位胶料实际排水量不高于单位胶料基准排水量的情况。若单位胶料实际排水量超过单位胶料基准排水量，须按公式（1）将实测水污染物浓度换算为水污染物基准水量排放浓度，并以水污染物基准水量排放浓度作为判定排放是否达标的依据。胶料消耗量和排水量统计周期为一个工作日。 在企业的生产设施同时生产两种以上产品、可适用不同排放控制要求或不同行业国家污染物排放标准，且生产设施产生的污水混合处理排放的情况下，应执行排放标准中规定的最严格的浓度限值，并按公式（1）换算水污染物基准水量排放浓度。 Y i i Q Q ρρ?∑总 基实基 ＝ （1） 式中： ρ基——水污染物基准水量排放浓度，mg/L ； 总Q ——实测排水总量，m 3； i Y ——第i 种产品胶料消耗量，t ； 基i Q ——第i 种产品的单位胶料基准排水量，m 3/t ； ρ实——实测水污染物排放浓度，mg/L 。 若总Q 与Y i i Q ∑基的比值小于1，则以水污染物实测浓度作为判定排放是否达标的依 据。 4.2 大气污染物排放控制要求 4.2.1 自2010年1月1日起至2011年6月30日止，现有企业执行表4规定的大气污染物排放限值。 表4现有企业大气污染物排放限值 4.2.2 自2011年7月1日起，现有企业执行表5规定的大气污染物排放限值。
硅橡胶制品技术标准 一. 一般标准 1.工作温度:-15℃—+80℃ 2.贮存温度:-30℃—+85℃ 3.贮存时间: A.产品在无挤压情况下平放:可长期保贮 B.产品在挤压情况下存放:1个月 4.工作相对湿度:45℅—95℅ 5.工作气压:86-106Kpa 6.接触率:5MA在12VDC/0.5秒/2*107次 7.接触反弹:<12毫秒 8.绝缘电阻:>1012欧姆/500VDC 9.击穿电压:>25KV/mm 二. 外观 1. 颜色 (1).标准:硫化装配后硅胶不外露,无较大差异 (2).检测方法:在明亮的自然光或40W日光灯下,将标准样品或色卡与待校样品放 在一起,经视力1.0以上,无色盲的专业人员在肉眼与样品间距为30cm的情 况下目检5秒钟. 2. 偏心 (1)标准: H厚–H薄弹性壁厚度≤0.1MM时,模具检测时X=20℅; ≤X 弹性壁厚度≤0.2MM时,模具检测时X=15℅ H厚+ H薄弹性壁厚度≤0.3MM时,模具检测时X=8% (2)检测方法:用厚度仪测试。
3. 溢料 (1) 标准:从键面向下 单色料高≥露出外壳高度+1.0MM,装外壳后看不见为宜. (2) 检测方法:用游标卡尺测量 4. 毛边 (1) 标准:产品边缘:≤0.5MM 定位孔: ≤0.1MM 5. 破裂 (1) 标准:无影响装配与使用性能之处:≤1.0MM (2) 检测方法:用游标卡尺测量 6. 色点凹凸点 (1) 标准:客户装配后硅胶外露部分:无明显可见 检测方法:在明亮的自然光或40瓦日光灯照射下,将样品放于距肉眼30CM左右处经视力1.0以上人员目测5秒钟 7.以上字符偏移 (1) 标准:中心值±0.15MM (2) 检测方法:用工具显微镜测量 三. 物理性能 1.尺寸 L<10 : L±0.05MM 10≤L<20 : L±0.08MM 20≤L<30 : L±0.10MM 30≤L<50 : L±0.15MM
图2.1-2 中垫胶生产工艺流程 1.2.危险源与事故分析 1.2.1.危险源 根据公司设备、生产工艺、原辅料特性，锅炉房、车辆、传送带、机械设备、配电室等区域是公司的危险源。 1.2.2.事故种类 根据危险源分析，生产过程中可能发生的事故有火灾、爆炸、中毒窒息、灼烫、高处坠落、物体打击、机械伤害、车辆伤害、坍塌、触电等事故。 1.2.3.事故类型、诱因、影响范围及后果
（1）火灾爆炸 1）易燃易爆化学品泄漏，遇明火燃烧、爆炸，引起火灾事故。 2）在使用危险化学品的各场所，因管理不善或处置不当，发生误操作引起火灾事故。 3）变压器因绝缘老化和层间绝缘损坏引起短路，导致火灾，或由于绝缘套管损坏爆裂引起火灾事故。 4）电气火灾的危险：配电装置、电动机以及各种照明设备等存在电气火灾的危险。． 5）电线过载短路老化引起火灾事故。 6）车间、仓库、办公室和宿舍违规用火用电引起火灾事故。7）生产、贮存场所内违规吸烟、违规动火作业，引起火灾事故。 （2）中毒窒息 1）危险化学品存放点和使用点由于储存条件不符合要求，通风不畅发生中毒和窒息事故。 2）清洗设备时，由于场所排风不畅或不及时，可能引起中毒和窒息事故。 3）在使用有毒物质的过程中发生泄漏，操作人员不小心吸入引起中毒和窒息事故。 4）操作人员未按规定配戴防护用品引起中毒和窒息事故。5）进入受限空间作业时安全防护措施不到位引起中毒和窒
息事故。 （3）容器爆炸 锅炉等均为压力容器，工艺管道为压力管道，这些压力容器或管道，在使用过程中存在容器爆炸的危险。 压力容器和压力管道爆炸、破裂的危险主要是由于在一定温度的带压工作介质作用下，器壁、封头等承压元件和安全保护装置失效造成的。另外，温度压力急剧变化时，因热 胀冷缩，造成材料变形或应力过大，会导致材料破坏，高湿度的环境会加速材料的腐蚀。 高温高压可加速设备金属材料发生蠕变、改变金相组织，加剧设备的疲劳腐蚀，使其机械强度减弱，如果对设备、管线(尤其是弯管、弯头)、接头的机械强度和密封未定期检测，易发生容器的物理爆炸。 常见的压力容器失效有泄漏和承压元件出现裂缝、开裂或破碎现象造成的破裂爆炸，压力容器的破裂形式有： 1）因压力高于额定压力引起塑变，导致延性破裂； 2）选材不当，使用了脆性材料，又因应力集中(焊缝应力、形状不合理、不连续)发生脆性破裂； 3）变化的温度和压力，使其金属材料疲劳导致疲劳破裂。（4）触电 触电是电气危害中最为常见的伤害事故，作业过程中触电事故往往突然发生，在极短时间内造成严重后果，死亡率极高。
一目的明确橡胶制品进料品质验收标准，规范检验动作，使检验、判定标准能达到一致性 二范围本标准规定了橡胶制品进料检验的技术要求、包装要求、检验规则。本标准适用于本公司所有橡胶制品的进料检验。 三检验项目及规则 1.外观检验 ●制品表面应整洁，无飞过，毛剌等，且不允许有杂质，无明显划痕,泡状突起.表面纹路自然,表面无可见的微粒,无折射缺陷及浇注口印迹,流痕等. 目测和手感 2.尺寸检查 ●橡胶件尺寸必须按规定程序批准的产品设计图纸和各相关的国家标准制造,必须符合产品图样或技术文件的要求. 卷尺和卡尺 3.耐汽油性检查 ●在40OC的环境温度下，放在汽油中浸泡48h后，其本积变化率应小于10%，硬度变化为-25RHD以内，拉断强度变化率应在-35%以内，拉伸变化率在-20%以内。 4.耐润滑油性检查
●在70OC的环境温度下，放在润滑油中浸泡72h后，其体积变化率在-10%~+15%之间，硬度变化为-5~+10RHD之间，拉断强度变化率应在10%以内，伸长变化率在-30%以内。 5.硬度检查 ●橡胶件硬度应符合产品图纸或技术文件的要求。常用橡胶件的材质及硬度值，仅作为一般批产件验收参考，如有特殊要求时，请以经确认的技术要求执行。 6.耐老化性能检查 ●橡胶件必须具有一定的耐老化性。橡胶件在70OC温度试验下，经72h热空气老化试验后，其硬度变化不超过±15%IRHD，拉伸强度变化率不超过±30%，拉断伸长率变化不超过-50%。 7.耐温性能检查 ●低温试验后试样敲击无破现象,高温试验后试样弹性良好，弯折无龟裂现象。 8.裂缝试验 ●根据样品具体形状，用样品的全部或者取其中的一部分呈长条型，将其拉长10%，在变形的情况下，呈南北或东西方向放置三个月，在这期间通过肉眼观察，不允许出现裂缝。
橡胶制品加工业职业危害和预防 前言 橡胶制品以橡胶为基本原料，加入炭黑、促进剂、防老剂等配合剂和骨架材料，经过物理和化学加工而制成。随着国民经济的发展和市场需求，橡胶制品加工业在不断的发展壮大，据统计，中国橡胶厂的数量已从 1 9 4 9年的6 2 9家增加到如今的6 0 0 0多家，全行业从业人员6 o 多万人。从业人员不断增多，但随之而来的职业危害也不容忽视。橡胶加工是污染较重的行业，炭黑等粉体材料带来的粉尘污染、混炼设备产生的机械噪声和伤害，硫化场地出现的烟雾弥漫、成型现场有机溶剂挥发造成的人体中毒等，都是发达国家橡胶厂难以立足而向外转移的重要原因之一。由于中国劳动资源丰富，工资低廉( 相当于国外的1 / 1 0～1 / 2 0 ) ，加上我国对外投资政策的倾斜，使世界各大橡胶企业纷纷前来投资设厂。目前，在我国的橡胶制品加工厂星罗棋布，且多为小规模、劳动密集型的生产企业。生产以手工操作为主，机械化、自动化水平较低，作业强度大，劳动条件较为恶劣，加上橡胶加工生产工序多，机械设备繁杂，从业人员大多素质较低，而且上岗前均未经过培训，缺乏职业卫生知识等，从而使橡胶加工业安全生产形势比较严峻，职业危害问题也日益突出。 1 橡胶制品加工业中存在的危害因素 1.1粉尘危害 粉尘是橡胶制品加工业的主要职业危害因素之一，在生产加工过程中，各种化学原料的运输、粉碎、干燥、筛选、配料、塑混炼等岗位中都有大量的粉尘飞扬。众所周知，橡胶制品加工业所需的粉体助剂，其粒子越细，对分散越有利，也易飞扬弥漫，往往成为防尘工作中难以解决的问题。国外对 A 级无机填充材料T L V规定为1 0 m S / m ，但当大气中的粉尘实际浓度达到这一水平时，人已难以承受[ 1 ] 橡胶加工工艺分析，其主要产尘作业岗位有破碎、配料、开炼、密炼等4类。从粉尘组分来看，橡胶制品加工业的粉尘成分较复杂，其中，破碎岗位粉尘有古马隆、石蜡、再生胶、硫磺等;配料岗位粉尘有炭黑、碳酸钙、促进剂、防老剂等;开炼、密炼岗位粉尘几乎包括了上述各类成分。岳智勇对北京化工集团公司属下几家橡胶制品企业作业现场粉尘情况进行了调查，收集到的2 7 0个粉尘样本多以混合尘形式存在，单一成分的粉尘样本较少[ 2] 体来说，除了混合粉尘外，橡胶
橡胶制品生产工艺公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
橡胶制品生产工艺简要介绍 一、基本工艺流程 橡胶制品种类繁多，但生产工艺过程，却基本相同。以一般固体橡胶（生胶）为原料的橡胶制品的基本工艺过程包括：塑炼、混炼、压延、压出、成型、硫化6个基本工序。当然，原材料准备、成品整理、检验包装等基本工序也少不了。 橡胶的加工工艺过程主要是解决塑性和弹性性能这个矛盾的过程，通过各种工艺手段，使得弹性的橡胶变成具有塑性的塑炼胶，再加入各种配合剂制成半成品，然后通过硫化使具有塑性的半成品又变成弹性高、物理机械性能好的橡胶制品。 二、原材料准备： 1.橡胶制品的主要原料是以生胶为基本材料，而生胶就是生长在热带，亚热带的橡胶树上通过人工割开树皮收集而来。 2.各种配合剂：是为了改善橡胶制品的某些性能而加入的辅助材料。 3.纤维材料有（棉、麻、毛及各种人造纤维、合成纤维）和金属材料（钢丝、铜丝）是作为橡胶制品的骨架材料，以增强机械强度、限制制品变型。 在原材料准备过程中，配料必须按照配方称量准确。为了使生胶和配合剂能相互均匀混合，需要对材料进行加工： 生胶要在60--70℃烘房内烘软后，再切胶、破胶成小块； 配合剂有：块状的，如石蜡、硬脂酸、松香等要粉碎； 粉状的若含有机械杂质或粗粒时需要筛选除去；
液态的，如（松焦油、古马隆）需要加热、熔化、蒸发水分、过滤杂质； 配合剂要进行干燥，不然容易结块、混炼时若不能分散均匀，硫化时产生气泡，会影响产品质量； 三、塑炼 生胶富有弹性，缺乏加工时必需的可塑性性能，因此不便于加工。为了提高其可塑性，所以要对生胶进行塑炼；这样，在混炼时配合剂就容易均匀分散在生胶中；同时，在压延、成型过程中也有助于提高胶料的渗透性（渗入纤维织品内）和成型流动性。 将生胶的长链分子降解，形成可塑性的过程叫做塑炼。 生胶塑炼的方法有机械塑炼和热塑炼两种。机械塑炼是在不太高的温度下，通过塑炼机的机械挤压和摩擦力的作用，使长链橡胶分子降解变短，由高弹性状态转变为可塑状态。热塑炼是向生胶中通入灼热的压缩空气，在热和氧的作用下，使长链分子降解变短，从而获得可塑性。 四、混炼 为了适应各种不同的使用条件、获得各种不同的性能，也为了提高橡胶制品的性能和降低成本，必须在生胶中加入不同的配合剂。 混炼就是将塑炼后的生胶与配合剂混合、放在炼胶机中，通过机械拌合作用，使配合剂完全、均匀地分散在生胶中的一种过程。 混炼是橡胶制品生产过程中的一道重要工序，如果混合不均匀，就不能充分发挥橡胶和配合剂的作用，影响产品的使用性能。混炼后得到的胶料，人们称为混炼胶，它是制造各种橡胶制品的半成品材料，俗称胶料，通常均作为商品出
序号标准号:发布年份标准名称(仅供参考) 1 GB 1683-1981 硫化橡胶恒定形变压缩永久变形的测定方法 2 GB 1686-1985 硫化橡胶伸张时的有效弹性和滞后损失试验方法 3 GB 1689-1982 硫化橡胶耐磨性能的测定(用阿克隆磨耗机) 4 GB 532-1989 硫化橡胶与织物粘合强度的测定 5 GB 5602-1985 硫化橡胶多次压缩试验方法 6 GB 6028-1985 硫化橡胶中聚合物的鉴定裂解气相色谱法 7 GB 7535-1987 硫化橡胶分类分类系统的说明 8 GB/T 11206-1989 硫化橡胶老化表面龟裂试验方法 9 GB/T 11208-1989 硫化橡胶滑动磨耗的测定 10 GB/T 11210-1989 硫化橡胶抗静电和导电制品电阻的测定 11 GB/T 11211-1989 硫化橡胶与金属粘合强度测定方法拉伸法 12 GB/T 1232.1-2000 未硫化橡胶用圆盘剪切粘度计进行测定第1部分:门尼粘度的测定 13 GB/T 12585-2001 硫化橡胶或热塑性橡胶橡胶片材和橡胶涂覆织物挥发性液体透过速率的测定(质量法) 14 GB/T 12829-2006 硫化橡胶或热塑性橡胶小试样(德尔夫特试样)撕裂强度的测定 15 GB/T 12830-1991 硫化橡胶与金属粘合剪切强度测定方法四板法 16 GB/T 12831-1991 硫化橡胶人工气候(氙灯)老化试验方法 17 GB/T 12834-2001 硫化橡胶性能优选等级 18 GB/T 13248-1991 硫化橡胶中锰含量的测定高碘酸钠光度法 19 GB/T 13249-1991 硫化橡胶中橡胶含量的测定管式炉热解法 20 GB/T 13250-1991 硫化橡胶中总硫量的测定过氧化钠熔融法 21 GB/T 13642-1992 硫化橡胶耐臭氧老化试验动态拉伸试验法 22 GB/T 13643-1992 硫化橡胶或热塑性橡胶压缩应力松弛的测定环状试样 23 GB/T 13644-1992 硫化橡胶中镁含量的测定CYDTA滴定法 24 GB/T 13645-1992 硫化橡胶中钙含量的测定EGTA滴定法 25 GB/T 13934-2006 硫化橡胶或热塑性橡胶屈挠龟裂和裂口增长的测定(德墨西亚型) 26 GB/T 13935-1992 硫化橡胶裂口增长的测定 27 GB/T 13936-1992 硫化橡胶与金属粘接拉伸剪切强度测定方法 28 GB/T 13937-1992 分级用硫化橡胶动态性能的测定强迫正弦剪切应变法 29 GB/T 13938-1992 硫化橡胶自然贮存老化试验方法 30 GB/T 13939-1992 硫化橡胶热氧老化试验方法管式仪法 31 GB/T 14834-1993 硫化橡胶与金属粘附性及对金属腐蚀作用的测定 32 GB/T 14835-1993 硫化橡胶在玻璃下耐阳光曝露试验方法 33 GB/T 14836-1993 硫化橡胶灰分的定性分析 34 GB/T 15254-1994 硫化橡胶与金属粘接180°剥离试验 35 GB/T 15255-1994 硫化橡胶人工气候老化(碳弧灯)试验方法 36 GB/T 15256-1994 硫化橡胶低温脆性的测定(多试样法) 37 GB/T 15584-1995 硫化橡胶在屈挠试验中温升和耐疲劳性能的测定第一部分:基本原理 38 GB/T 15905-1995 硫化橡胶湿热老化试验方法 39 GB/T 16585-1996 硫化橡胶人工气候老化(荧光紫外灯)试验方法 40 GB/T 16586-1996 硫化橡胶与钢丝帘线粘合强度的测定 41 GB/T 16589-1996 硫化橡胶分类橡胶材料
橡胶制品行业企业文化资料整理 1、江苏扬州合力橡胶制品有限公司 企业核心价值：仁方合和方力 企业管理理念：人本管理，仁和经营 企业精神：进取诚信负责高效 企业质量理念：科技创造价值客户价值永恒 2、嘉兴橡胶制品有限公司 核心价值观：爱心创造和谐，理性铸就成长，创新改变命运，激情成就梦想。 愿景：十年内我们要成为行业内最具竞争力的企业。 使命：塑造一流的人才，制造一流的产品，创造一流的企业。 环保政策：增强环保意识，遵守法律法规；减少有害物质，创建绿色工厂。 3、无锡市前洲橡胶制品厂 成功 前洲与你共同的梦想与追求， 成功 源于对每一个细节的把握， 经过了无数次的打拼， 我们进入了同行行业前列。 获得了令人羡慕的荣誉和成功， 面对着获得的荣誉和成功， 我们不骄不躁， 将继续努力，持之以恒， 全力推动前洲橡胶行业全面发展。 企业宗旨：客户至上的服务精神，通力合作的团队精神，遵纪守时的战斗精神，吃苦耐劳的拼搏精神，精益求精的进取精神。 4、桂林橡胶制品厂有限责任公司 1、企业精神：诚信、创新、团结、卓越。
2、企业宗旨：追求顾客满意、员工价值和社会效益的和谐统一。 3、企业目标：建国内知名企业，创中国一流品牌。 4、经营目标：服务至上、严守合同、诚守信用、保证质量。 5、质量方针：质量为本、诚信服务、科技进步、创新发展。 6、企业核心理念：以人为本、科学发展、事在人为、注重结果、爱岗敬业、忠于职守、橡制兴亡、人人有责、团结拼搏、开创辉煌 5、安国市橡塑制品有限公司 坚持“以人为本”的人性化思想，将企业文化建设始终贯穿于日常各项经营管理活动中去，把企业文化建设与公司的各项事业和员工的个人发展结合起来，始终把国家和企业的利益置于个人利益之上，打造安国橡塑制品有限公司的团队精神，营造和谐友爱，家庭式的工作氛围，让全体员工每时每刻都感到：我们大家能够在一起共事多好啊。 企业文化的宗旨是：我和公司在一起，公司就是我的家。 企业文化的核心思想是：诚实、敬业、友爱、奉献。 诚实：忠实于国家和企业，说老实话，办老实事，做老实人； 敬业：从我做起，干好每一天工作，做好每一件小事； 友爱：互相爱护，互相帮助，比学共进； 奉献：无私、进取、与企业同荣辱，与事业共存亡； 质量方针 科技为本，顾客至上；精益求精，永无止境；完善体质，持续改进 质量目标 1.产品一次效验合格率98%以上，每年增加3% 2.顾客满意度达到80% 6、甘肃源泰橡胶制品有限责任公司 企业宗旨:用不懈的努力,为员工创造机会,为客户创造价值 企业目标:做中国一流的橡塑企业 品牌理念:让<天启星>家喻户晓 服务理念:高品质、专业化、个性化 管理原则:以人为本,开拓创新 工作作风:勤奋高效,求真务实
橡胶制品进料检验标准 一目的明确橡胶制品进料品质验收标准，规范检验动作，使检验、判定标准能达到一致性 二范围本标准规定了橡胶制品进料检验的技术要求、包装要求、检验规则。本标准适用于本公司所有橡胶制品的进料检验。 三检验项目及规则 外观检验 ●制品表面应整洁，无飞过，毛剌等，且不允许有杂质，无明显划痕,泡状突起.表面纹路自然,表面无可见的微粒,无折射缺陷及浇注口印迹,流痕等. 目测和手感 尺寸检查 ●橡胶件尺寸必须按规定程序批准的产品设计图纸和各相关的国家标准制造,必须符合产品图样或技术文件的要求. 卷尺和卡尺 耐汽油性检查 ●在40OC的环境温度下，放在汽油中浸泡48h后，其本积变化率应小于10%，硬度变化为-25RHD以内，拉断强度变化率应在-35%以内，拉伸变化率在-20%以内。
耐润滑油性检查 ●在70OC的环境温度下，放在润滑油中浸泡72h后，其体积变化率在-10%~+15%之间，硬度变化为-5~+10RHD之间，拉断强度变化率应在10%以内，伸长变化率在-30%以内。 硬度检查 ●橡胶件硬度应符合产品图纸或技术文件的要求。常用橡胶件的材质及硬度值，仅作为一般批产件验收参考，如有特殊要求时，请以经确认的技术要求执行。 耐老化性能检查 ●橡胶件必须具有一定的耐老化性。橡胶件在70OC温度试验下，经72h热空气老化试验后，其硬度变化不超过±15%IRHD，拉伸强度变化率不超过±30%，拉断伸长率变化不超过-50%。 耐温性能检查 ●低温试验后试样敲击无破现象,高温试验后试样弹性良好，弯折无龟裂现象。 裂缝试验 ●根据样品具体形状，用样品的全部或者取其中的一部分呈长条型，将其拉长10%，在变形的情况下，呈南北或东西方向放置三个月，在
橡胶制品的基本生产工艺过程 4.1 基本工艺流程 伴随现代工业尤其是化学工业的迅猛发展，橡胶制品种类繁多，但其生产工艺过程，却基本相同。以一般固体橡胶（生胶）为原料的制品，它的生产工艺过程主要包括： 原材料准备→塑炼→混炼→成型→硫化→休整→检验 4.2 原材料准备 橡胶制品的主要材料有生胶、配合剂、纤维材料和金属材料。其中生胶为基本材料；配合剂是为了改善橡胶制品的某些性能而加入的辅助材料；纤维材料（棉、麻、毛及各种人造纤维、合成纤维）和金属材料（钢丝、铜丝）是作为橡胶制品的骨架材料，以增强机械强度、限制制品变型。 在原材料准备过程中，配料必须按照配方称量准确。为了使生胶和配合剂能相互均匀混合，需要对某些材料进行加工： 生胶要在60--70℃烘房烘软后，再切胶、破胶成小块； 块状配合剂如石蜡、硬脂酸、松香等要粉碎； 粉状配合剂若含有机械杂质或粗粒时需要筛选除去； 液态配合剂（松焦油、古马隆）需要加热、熔化、蒸发水分、过滤杂质； 配合剂要进行干燥，不然容易结块、混炼时旧不能分散均匀，硫化时产生气泡，从而影响产品质量； 4.3 塑炼 生胶富有弹性，缺乏加工时的必需性能（可塑性），因此不便于加工。为了提高其可塑性，所以要对生胶进行塑炼；这样，在混炼时配合剂就容易均匀分散在生胶中；同时，在压延、成型过程中也有助于提高胶料的渗透性（渗入纤维织品）和成型流动性。将生胶的长链分子降解，形成可塑性的过程叫做塑炼。生胶
塑炼的方法有机械塑炼和热塑炼两种。机械塑炼是在不太高的温度下，通过塑炼机的机械挤压和摩擦力的作用，使长链橡胶分子降解变短，由高弹性状态转变为可塑状态。热塑炼是向生胶入灼热的压缩空气，在热和氧的作用下，使长链分子降解变短，从而获得可塑性。 4.4 混炼 为了适应各种不同的使用条件、获得各种不同的性能，也为了提高橡胶制品的性能和降低成本，必须在生胶中加入不同的配合剂。混炼就是将塑炼后的生胶与配合剂混合、放在炼胶机中，通过机械拌合作用，使配合剂完全、均匀地分散在生胶中的一种过程。混炼是橡胶制品生产过程中的一道重要工序，如果混合不均匀，就不能充分发挥橡胶和配合剂的作用，影响产品的使用性能。混炼后得到的胶料，人们称为混炼胶，它是制造各种橡胶制品的半成品材料，俗称胶料，通常均作为商品出售，购买者可利用胶料直接加工成型、硫化制成所需要的橡胶制品。根据配方的不同，混炼胶有一系列性能各异的不同牌号和品种，提供选择。 4.5 成型 在橡胶制品的生产过程中，利用压延机或压出机预先制成形状各式各样、尺寸各不相同的工艺过程，称之为成型。成型的方法有： 压延成型适用于制造简单的片状、板状制品。它是将混炼胶通过压延机压制成一定形状、一定尺寸的胶片的方法叫压延成型。有些橡胶制品（如轮胎、胶布、胶管等）所用纺织纤维材料，必须涂上一层薄胶（在纤维上涂胶也叫贴胶或擦胶），涂胶工序一般也在压延机上完成。纤维材料在压延前需要进行烘干和浸胶，烘干的目的是为了减少纤维材料的含水量（以免水分蒸发起泡）和提高纤维材料的温度，以保证压延工艺的质量。浸胶是挂胶前的必要工序，目的是为了提高纤维材料与胶料的结合性能。 压出成型用于较为复杂的橡胶制品，象轮胎胎面、胶管、金属丝表面覆胶需要用压出成型的方法制造。它是把具有一定塑性的混炼胶，放入到挤压机的料斗，在螺杆的挤压下，通过各种各样的口型（也叫样板）进行连续造型的一种方法。。压出之前，胶料必须进行预热，使胶料柔软、易于挤出，从而得到表面光滑、尺寸准确的橡胶制品。 模压成型也可以用模压方法来制造某些形状复杂（如皮碗、密封圈）的橡胶制品，借助成型的阴、阳模具，将胶料放置在模具中加热成型。 4.6 硫化
预案编号：XXXX-2018-001 版本号：YA-2018-001 XXXX橡胶制品厂 生产安全事故应急预案 编制单位：XXXX橡胶制品厂 颁布日期： 2018年01月
批准发布令 为提高应对和处置突发性安全事故能力，及时、有序、科学、有效地组织应急救援，最大限度地减少人员伤亡和财产损失，保证企业安全，维护社会稳定。XXXX橡胶制品厂依据《中华人民共和国安全生产法》、《生产经营单位生产安全事故应急预案编制导则》、《生产安全事故应急预案管理办法》（国家安监总局令[2016]第88号）等，编制的《生产安全事故应急救援预案》现批准发布（预案编号：XXXX-2018-001版本号：YA-2018-001），自批准之日起实施。 批准人： 批准日期：
目录 生产安全事故综合应急预案 (1) 1. 总则 (1) 1.1. 编制目的 (1) 1.2. 编制依据 (1) 1.3. 适用范围 (2) 1.4. 应急预案体系 (2) 1.5. 应急工作原则 (3) 2. 事故风险描述 (4) 2.1. 企业基本概况 (4) 2.2. 危险源与事故分析 (4) 3. 组织机构及职责 (10) 3.1. 应急组织体系 (10) 3.2. 应急救援机构及职责 (10) 4. 预警及信息报告 (13) 4.1. 预警 (13) 4.2. 信息报告 (14) 5. 应急响应 (15) 5.1. 响应分级 (15) 5.2. 响应程序 (15) 5.3. 处置措施 (17) 5.4. 医疗救护 (18) 5.5. 物资供应、后勤保障 (18) 5.6. 应急结束 (18) 6. 信息公开 (18) 7. 后期处理 (18) 7.1. 人员救治与安置 (18) 7.2. 生产秩序恢复 (18)
橡胶制品十五种常见试验测试项目和标准 1.胶料硫化特性 GB/T 9869—1997橡胶胶料硫化特性的测定（圆盘振荡硫化仪法） GB/T16584—1996橡胶用无转子硫化仪测定硫化特性 ISO 3417:1991橡胶—硫化特性的测定——用摆振式圆盘硫化计 ASTMD2084-2001用振动圆盘硫化计测定橡胶硫化特性的试验方法 ASTM D5289-1995（2001）橡胶性能—使用无转子流变仪测量硫化作用的试验方法 DIN53529-4:1991橡胶—硫化特性的测定——用带转子的硫化计测定交联特性。 2.橡胶拉伸性能 GB/T528—1998硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 ISO37:2005硫化或热塑性橡胶——拉伸应力应变特性的测定 ASTMD412-1998（2002）硫化橡胶、热塑性弹性材料拉伸强度试验方法 JISK6251:1993硫化橡胶的拉伸试验方法 DIN 53504-1994硫化橡胶的拉伸试验方法。 3.未硫化橡胶门尼粘度 GB/T1232.1—2000未硫化橡胶用圆盘剪切粘度计进行测定—第1部分：门尼粘度的测定 GB/T1233—1992橡胶胶料初期硫化特性的测定—门尼粘度计法 ISO289-1:2005未硫化橡胶——用剪切圆盘型黏度计—第一部分：门尼黏度的测定 ISO289-2-1994未硫化橡胶——用剪切圆盘型黏度计测定—第二部分：预硫化特性的测定ASTMD1646-2004橡胶粘度应力松驰及硫化特性（门尼粘度计）的试验方法 JISK6300-1:2001未硫化橡胶-物理特性-第1部分：用门尼粘度计测定粘度及预硫化时间的方法。 4.压缩永久变形性能 GB/T 7759-1996硫化橡胶、热塑性橡胶在常温、高温和低温下压缩永久变形测定 ISO815:1991硫化橡胶、热塑性橡胶在常温、高温和低温下压缩永久变形测定 ASTM D395-2003橡胶性能的试验方法压缩永久变形 JIS K6262:1997硫化橡胶及热塑性橡胶压缩永久变形试验方法。
橡胶生产工艺流程 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
【乳胶网-】 1.基本工艺流程 伴随现代工业尤其是化学工业的迅猛发展，橡胶制品种类繁多，但其生产工艺过程，却基本相同。以一般固体橡胶（生胶）为原料的制品，它的生产工艺过程主要包括： 原材料准备→塑炼→混炼→成型→硫化→修整→检验 2.原材料准备 橡胶制品的主要材料有生胶、配合剂、纤维材料和金属材料。其中生胶为基本材料；配合剂是为了改善橡胶制品的某些性能而加入的辅助材料；纤维材料（棉、麻、毛及各种人造纤维、合成纤维）和金属材料（钢丝、铜丝）是作为橡胶制品的骨架材料，以增强机械强度、限制制品变型。 在原材料准备过程中，配料必须按照称量准确。为了使生胶和配合剂能相互均匀混合，需要对某些材料进行加工： 1.基本工艺流程 伴随现代工业尤其是化学工业的迅猛发展，橡胶制品种类繁多，但其生产工艺过程，却基本相同。以一般固体橡胶（生胶）为原料的制品，它的生产工艺过程主要包括： 原材料准备→塑炼→混炼→成型→硫化→休整→检验 2.原材料准备 橡胶制品的主要材料有生胶、配合剂、纤维材料和金属材料。其中生胶为基本材料；配合剂是为了改善橡胶制品的某些性能而加入的辅助材料；纤维材料（棉、麻、毛及各种人造纤维、合成纤维）和金属材料（钢丝、铜丝）是作为橡胶制品的骨架材料，以增强机械强度、限制制品变型。 在原材料准备过程中，配料必须按照称量准确。为了使生胶和配合剂能相互均匀混合，需要对某些材料进行加工： 生胶要在60--70℃烘房内烘软后，再切胶、破胶成小块； 块状配合剂如石蜡、硬脂酸、松香等要粉碎； 粉状配合剂若含有机械杂质或粗粒时需要筛选除去； 液态配合剂（松焦油、古马隆）需要加热、熔化、蒸发水分、过滤杂质；
密封圈检验标准 1.目的 本规范旨在定义我司橡胶采购制品品质标准，为产品设计者提供达到产品图纸图面要求的系统，为质检员提供塑胶制品与判定的参考依据，同时是橡胶制品供应商对我司品质要求认知的准则。 2.范围 本规范适用于本公司对外采购的所有橡胶制品。 3.职责 本规范由品质部和技术部负责制定，品质部负责实施和维护 4.检验方法及标准： 4.1 外观、颜色 4.1.1 测试数量：按规定比例抽查对应的包数，按照称重的方法计算每包的数量。 4.1.2 测试方法：在足够的光照条件下目测产品的外观，并与最初确定的样品对比颜色。 4.1.3 判定标准：1）、制品应无裂口、气泡、杂物、缺胶和修边过度现象， 制品表面应无较大披锋、毛边，并应有橡胶特有的光 泽； 2）、制品表面不得有喷霜、吐蜡等发白现象； 3）、手感不粘手、不能有脱色现象； 4）、制品外观、颜色不得有明显差异。 4.2 尺寸测量 4.2.1 测量器具：卡尺、投影仪 4.2.2 测试方法：按图纸标准的尺寸进行测量（关键尺寸需做破换性切片） 4.2.3 测试数量：按规定比例 4.2.4 判定标准：按图纸标准、并保证在公差范围之内。 4.3 硬度测试 4.3.1 测试器具：针式橡塑硬度计 1 / 2
4.3.2材料规格：被测材料厚度应≥3mm，若单层材料不够3mm，则叠加≤3 层，若三层仍不够，则以厂商提供的试片为准。 4.3.3 测试方法：拿住硬度计，平稳的把压足压在试样上，不能有任何振动， 并保持压足平行于试样表面，以使压针垂直地压入试 样，所施压的力要刚好使压足和试样完全接触，除另 有规定，必须在压足和试样完全接触后1秒内读数， 如果是其它间隔时间读数则必须说明。 4.3.4测试点：分别在材料的中央和边缘至少4个点（取平均值）。 4.3.5测试数量：按规定比例 4.3.6记录方式：指针所指刻度为被测物之硬度，一次性读数，记下最高和 最低值。 5. 检查每次收货时供应商提供的材质保证书，材料是否与前一次所使用材料吻合。 （注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
轮胎断面及各部位的名称作用 胎体，缓冲层，帘布层；台面；胎圈。 缓冲层，增加胎冠强度，分散载荷及各种应力 帘布层，是轮胎的骨架，分散载荷和各种力，如牵引力等 胎面胶，缓冲地面带来的震动和冲击 胎侧胶，防止遇高障碍物时损伤，提高其抗机械损伤能力 钢丝圈，提高胎圈的强度和刚度 子午胎与斜交胎的结构区别，胎冠角，斜交胎胎体帘布层和缓冲层，48-54，子午胎胎体帘布层0，带束层近似90,70-78，帘布层数，斜交胎多且多为偶数，子午胎少，可奇数，可偶数。 子午胎的优缺点，优点，减震性好，耐磨性好，抓着性好，行驶温度低，寿命长。缺点，胎侧侧向稳定性差，易裂口。 轮胎表示，传统表示，断面宽-“-”或“R”-轮辋直径，国际标准，断面宽/扁平率，R，轮辋直径，载荷指数，速度标记 无内胎轮胎的结构特点，没有内胎，将空气直接冲入外胎内腔中，有密封条，着和紧密，轮胎内部有内衬层，保持气密性 无内胎轮胎性能特点，行驶安全，行驶温度低，减震性好，耐磨性好，抓着性好，寿命长，胎体软， 有内胎轮胎组成，外胎，内胎，垫带，外胎直接与地面接触，耐磨，耐老化，耐蚀，支撑车辆载荷。内胎，位于轮辋与外胎之间，充入气体后分散载荷和冲击。垫带，位于内胎与轮辋之间，防止内胎磨损和挤压。 轮胎按用途分，轿车胎，轻型载重汽车胎，载重汽车和公共汽车胎，工业机械胎，越野汽车胎，农业林业汽车胎。 轮辋作用，将车轮和轮胎组合成一个整体，支撑车辆载荷，传递牵引力，制动力等，类型有整体式，对开式，多件式 什么是负荷能力，轮胎承受法相负荷大小的能力 法向变形，在法向负荷作用下，轮胎断面宽增加和断面高减小的形变 周向变形，在法向负荷作用下，轮胎断面在滚动方向上的扭曲变形 侧向形变，在侧向力作用下，轮胎断面发生倾斜的变形 角向变形，由于侧向偏离，接触面轮胎胎面中心线的变形 提高充气压力，能够提高负荷能力，为什么不能过大，充气压力过大，会使胎面与接触面接触面积变小，造成应力集中，使轮胎行驶里程下降，并且使轮胎易损坏，降低轮胎寿命什么是动半径，在滚动作用下，轮轴中心到接触面之间的距离 静半径，在法向负荷作用下，轮轴中心到接触面之间的距离 自由半径，没有任何负荷作用下，轮轴中心到接触面之间的距离 滚动损失的原因，轮胎变形，到路变形，轮胎与路面滑移 滚动损失的形式，分子摩擦，机械摩擦，充气轮胎压缩 滚动损失对轮胎的影响，易造成早起损坏，由于滚动损失，轮胎发生复杂变形和生热，而轮胎式热的不良导体，热量积累，轮胎问题升高，长时间在高温下行驶，易造成脱层，爆胎，氧化，轮胎损坏 断面宽B比B德选取 符合实际，选取适当，使胎侧受应力少些，将应力集中与胎冠 花纹设计原则，耐磨，纵横两向不打滑，噪音低，自洁性好，生热低，散热快，美观，抓着性好，运行平稳。
橡胶件的技术规范 1 范围本标准规定了本公司各类产品中使用的橡胶件的技术要求、试验方法、检验规则、包装及贮存。本标准适用于橡胶件成品件的进货检验、型式检验、包装、贮存管理。 2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 533 硫化橡胶密度的测定 GB/T 1690 硫化橡胶耐液体试验方法 GB/T 3452.2 液压气动用O 型橡胶密封圈外观质量检验标准 GB/T3452.1 液压气动用O 型橡胶密封圈第1 部分：尺寸系列及公差 GB/T 3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T 5723 硫化橡胶或热塑性橡胶试验用试样和制品尺寸的测量 GB/T 20739 橡胶制品贮存指南 GB/T 5721 橡胶密封制品标志、包装、运输、贮存的一般规定 GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 BS EN549 燃气器具、设备密封件和膜片用橡胶材料规范 NSF 61 饮用水系统部件健康影响 BS EN331 建筑物燃气供应设备用手动球阀和密封底部锥体旋塞阀ASME B16.33 压力在125PSI 以下燃气系统用手动金属制燃气阀门ASME B16.44 家用管道系统中使用的手工操作的金属气体阀门 CJ 50 瓶装液化石油气调压器 CJ/T 180 家用手动燃气阀门 HG/T 2807 城镇燃气调压器用橡胶膜片 Q/NZFJ30 液化石油气瓶阀 3 技术要求 3.1 通用技术要求 3.1.1 气味：无刺鼻气味； 3.1.2 外观：表面无气泡、无杂质、无飞边、无缺胶、无脱层、色泽一致、无局部缺陷； 3.1.3 尺寸：符合图纸要求；3.1.4 应采用耐工作介质的材料且材料应采用正料。
橡胶生产技术工艺 1 综述 橡胶制品的主要原料是生胶、各种配合剂、以及作为骨架材料的纤维和金属材料，橡胶制品的基本生产工艺过程包括塑炼、混炼、压延、压出、成型、硫化 6 个基本工序。橡胶的加工工艺过程主要是解决塑性和弹性矛盾的过程，通过 各种加工手段，使得弹性的橡胶变成具有塑性的塑炼胶，在加入各种配合剂制 成半成品，然后通过硫化是具有塑性的半成品又变成弹性高、物理机械性能好 的橡胶制品。 2 橡胶加工工艺 2.1 塑炼工艺 生胶塑炼是通过机械应力、热、氧或加入某些化学试剂等方法，使生胶由强韧的弹性状态转变为柔软、便于加工的塑性状态的过程。生胶塑炼的目的是降低它的弹性，增加可塑性，并获得适当的流动性，以满足混炼、亚衍、压出、成型、硫化以及胶浆制造、海绵胶制造等各种加工工艺过程的要求。掌握好适当的塑炼可塑度，对橡胶制品的加工和成品质量是至关重要的。在满足加工工艺要求的前提下应尽可能降低可塑度。随着恒粘度橡胶、低粘度橡胶的出现，有的橡胶已经不需要塑炼而直接进行混炼。在橡胶工业中，最常用的塑炼方法有机械塑炼法和化学塑炼法。机械塑炼法所用的主要设备是开放式炼胶机、密闭式炼胶机和螺杆塑炼机。化学塑炼法是在机械塑炼过程中加入化学药品来提高塑炼效果的方法。开炼机塑炼时温度一般在80℃以下，属于低温机械混炼方法。密炼机和螺杆混炼机的排胶温度在120℃以上，甚至高达160-180℃，属于高温机械混炼。生胶在混炼之前需要预先经过烘胶、切胶、选胶和破胶等处理才能塑炼。几种胶的塑炼特性：天然橡胶用开炼机塑炼时，辊筒温度为30-40℃，时间约为15-20min；采用密炼机塑炼当温度达到120℃以上时，时间约为3- 5min。丁苯橡胶的门尼粘度多在35-60 之间，因此，丁苯橡胶也可不用塑炼，但是经过塑炼后可以提高配合机的分散性顺丁橡胶具有冷流性，缺乏塑炼效果。顺丁胶的门尼粘度较低，可不用塑炼。氯丁橡胶得塑性大，塑炼前可薄通3-5次，薄通温度在30-40℃。乙丙橡胶的分子主链是饱和结构，塑炼难以引起分子的裂解，因此要选择门尼粘度低的品种而不用塑炼。丁腈橡胶可塑度小，韧性大，塑炼时生热大。开炼时要采用低温40℃以下、小辊距、低容量以及分段塑炼，这样可以收到较好的效果。 2.2 混炼工艺
