屏蔽泵操作培训试题 姓名得分 一、填空 1、泵是用来增加液体能量的机器。 2、随着流量的增加，泵的扬程逐渐下降，功率平缓上升。 3、日常操作中泵流量的调节是通过调节出口阀的开度来实现的。 4、屏蔽套的厚度要求越薄越好，一般为0.3－0.8mm。 5、屏蔽泵的主要构件有泵壳、叶轮、泵轴、轴承、轴套、推力板、轴承监视器等。 6、屏蔽泵可以作截流运转，但截流时间不允许超过1分钟。 7、运行中的泵必须注意检查的指标有：流量、压力、运行声音、泵体温度、运行电流、轴承监视器、有无泄漏等，各指标均不得超出规定值。 8、引起泵紧急停止的原因有：一，介质温度过高或冷却系统异常引起过热；二，流量过载；三，电机损坏（或屏蔽套破）。 9、泵启动前必须关闭出口阀，原因是：出口阀关闭状态下泵电机运行功率最小。 10、经常切换或试运行备泵的原因是：防止轴承堵转，确认泵处于正常状态。 二、问答题（70分） 1、屏蔽泵的工作原理是什么？（10分） 答：通过叶轮的高速旋转带动液体的旋转，在离心力的作用下，叶轮中的液体被甩向叶轮外圈，液体压力提高、速度增加，从出口送出。同时叶轮入口形成低压区，使液体不断进入泵内，如此实现液体的连续输送。 2、请说出屏蔽泵的正常操作步骤（开、停机及切换）。（10分） 答：开机：打开冷却水阀（有冷却水的泵）、关出口阀（反向环流型泵还应关闭反向回流阀）、开进口阀、点动排气三次以上、确认气排尽 后启动泵、缓慢开启出口阀。 停机：关出口阀、停泵、关进口阀（反向环流型泵还应关闭反向回流阀）、关闭冷却水阀（有冷却水的泵）。 切换：按开机步骤开启备用泵，然后按停机步骤停被切换泵。 3、如何判断屏蔽泵的正反转？（10分） 答：截流运转时，出口压力只有正常运转时的60-70%，且打开出口阀时压力急剧下降，说明泵处于逆转状态。此时应快速停止运转，并通知电工予以纠正。
2008年安全操作规程评审和修订
安全操作规程适用性评审记录表 评价内容各项安全操作规程：变压器安全操作规程、电工安全操作规程、电焊工安全技术操作规程、化验员操作规程、空冷风机操作规程、空压机操作规程、配电室安全操作规程、屏蔽泵的使用、司泵操作规程、压缩机操作规程、液化气槽车操作规程、营业员操作规程、装卸台安全操作规程、生产岗位操作规程、罐区岗位操作规程 评价时间 及地点 2008年3月10日，公司会议室主持人王学清参加评价人安全生产领导小组成员及维修、各生产一线职工 评价标准1、适用性、实用性；2、符合性、广泛性；3、有效性、可操作性。 评价方式 讲述及学习、讨论 评审结论 为了维护职工人身安全和生产设备安全，让职工日常工作有依据，公司制订了各项操作规程： 1、对变压器安全操作规程、电工安全操作规程和配电室安全操作规程，要求曹玉海必须严格按规程操作，其他人员对变压器和配电室的日常巡检也必须遵循上述规程，上述规程是符合公司实际，暂不需要变更。 2、生产单位的空冷风机操作规程、空压机操作规程、屏蔽泵使用规程、司泵操作规程、生产岗位操作规程等，规定了职工的设备操作原则、方法。每位职工必须严格遵守，若因违反上述规程而造成的人身伤亡及设备事故，需要承担责任。 3、制定了装卸和罐区的安全操作规程，装卸和罐区是公司经受事故考验的最前沿，要求每位职工的责任心与制度自觉性必须十分强。 4、化验员和营业人员，作为公司的服务部门，更要严于律己，防止安全事故的发生，为公司其他各单位做好安全服务工作，保证生产的正常运行。 评价人认可签字 备注 本次评审以学习为主
记录人： 2008 年 3 月 10 日
屏蔽泵的开停及倒车规程： 1 启动前的安全检查与准备工作 1.1、确认机泵的附件（压力表、排气阀、导淋）等完好。仪表、机械、电气具备开车条件。 1.2、联系电气将电送至现场。检查并投用冷却水，确认冷却水畅通。 1.3、确认泵的进出口阀关闭、排气阀和导淋阀关闭。确认泵的入口槽、罐、塔液位正常。 1.4、稍开出口压力表根部阀，打开各仪表的开关及根部阀 1.5、打开屏蔽泵的进出口阀门 1.6、排除泵和管路内的气体，停一会，再次把出口阀门关闭。 1.7、打开泵的排气阀，把气体排出。 2 屏蔽泵开泵规程 2.1、打开屏蔽泵的进口阀门，用所输送液体将屏蔽泵灌满。 2.2、稍微打开屏蔽泵的出口阀门（若泵的出口阀门没关，应先将其关小） 2.3、观察出口压力 2.4、泵出口阀门不动，微启按钮查看TRG （表示转动监测表）指示 F1:超过量程反转，矫正接线；F2:黄 红 查找原因，采取措施；F3:绿 正常运转）。 2.5、正常时，运转 1~2 分钟后，使泵停止运转，待数分钟后，再次操作排气阀进行排气，如此反复运转，停止，排气操作，直到气体排净为止。 2 .6 、有旁通管路的，打开旁通管路阀门 2.7、待泵出口压力升压后，打开屏蔽泵出口阀门，调整为所需压力指标。 2.8、屏蔽泵运行 5 分钟，待运转部件及压力、电流等没有异常现象后才能离开现场，并记录开泵时间。 2.9、开泵后，总控及时观察开泵后的流量、压力等指标的变化，发现异常及时通知现场进行处理。 3、屏蔽离心泵的停车规程 3.1、逐渐关闭屏蔽泵的出口阀门。 3.2、按停泵按钮停泵。 3.3、关泵进口阀门， 3.4、排净泵内液体，关闭倒淋阀。待泵冷却后关闭冷却水阀。（冬季注意要防冻） 3.5、联系总控确认无误后才能离开 4、屏蔽泵倒泵规程: 4.1 、按照屏蔽泵开泵规程开启备用屏蔽泵。 4.2、备用泵开启正常后，按照停泵规程停下在用屏蔽泵，并注意开停屏蔽泵过程中的配合问题，防止流量发生大幅度波动。 4.3、倒换备用机标识牌。 5、注意事项: 5.1、严禁空载运转，小于最小流量时，不应运转。 5.2、严禁用进出口管线上的闸阀来调节流量，避免气蚀。 5.3、彻底清除装置内的缺锈及固体导物，经常检查、平衡管过滤器、入口滤网和各种仪表的工作情况。 5.4、空气全部排除后方可运转 5.5、断流运转不得超过 30 秒，不得逆向持续运转 5.6、带冷却水套的屏蔽电泵，必须首先按规定的冷却水量接送冷却水，然后开车运转，冷却水套内的流量小于规定时，不应开车和继续运行。
xxxx能源化工有限责任公司10万吨/年甲醇制混合芳烃装置 屏蔽泵（液下泵）维护保养规程
xx能源化工有限责任公司10万吨/年甲醇制芳烃 屏蔽泵维护检修规程 1.总则 1.1 适用范围 本规程适用于MTG装置屏蔽电泵及液下离心泵的维护及检修。 1.2 结构简述 屏蔽电泵主要由泵体、叶轮、转子、定子、碳化硅轴承、轴套、推力盘、端盖、轴承监测器、接线盒、底座等部件组成。 1.3 现场屏蔽泵规格型号及参数见下表
2.完好标准 2.1 零、部件 2.1.1 零、部件齐全完整，质量符合要求。 2.1.2 基础、机座牢固完整，质量符合要求。 2.1.3 压力表、电流表、轴承监测器灵敏性可靠。 2.1.4 管道、阀门、支架安装合理，标志分明，符合技术要求。 2.1.5 防腐符合要求。 2.2 运行性能 2.2.1 设备运转平稳无杂音，运转电流不超过额定值。 2.2.2 压力、流量平稳，各部温度正常。 2.2.3 循环管道畅通无阻。 2.2.4 设备能力达到铭牌规定或满足生产需要。 2.3 技术资料 2.3.1 技术档案齐全，数据准确可靠。
2.3.2 设备随机合格证，产品使用说明书齐全。 2.3.3 设备总装图和易损件图样齐全。 2.3.4 检修及验收记录齐全。 2.3.5 设备维护检修规程、操作规程齐全。 2.4 设备及环境 2.4.1 设备清洁，表面及周围无灰尘、油垢和杂物。 2.4.2 设备及附属管道无跑、冒、滴、漏。 3.设备的维护 3.1 日常维护 3.1.1 检查设备有无异常振动或声响。 3.1.2 检查轴承监测器的指示是否在允许范围。 3.1.3 检查液体循环管及冷却系统管道是否畅通。 3.1.4 按时检查压力、流量和各部温度是否正常，并做好记录。 3.1.5 经常检查各部连接螺栓有无松动现象或因松动而产生的振动。 3.1.6 检查各部密封点有无跑、冒、滴、漏现象。 3.1.7 每班做好设备的整洁工作。 3.2 常见故障处理方法 常见故障处理方法见表2。 表2

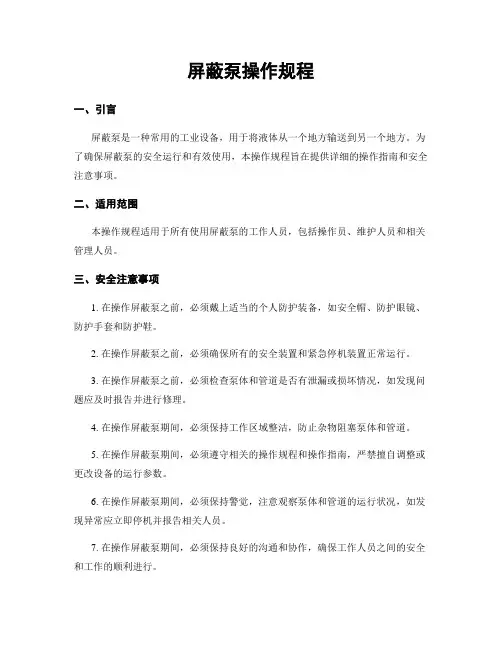

屏蔽泵操作规程 核心提示：屏蔽泵是一种无密封泵,已被广泛的用到化工等行业，屏蔽泵的制造并不复杂，在屏蔽泵应用过程中严格遵守屏蔽泵操作规程，可以避免因操作引发的各种事故问题。 屏蔽泵是一种无密封泵,已被广泛的用到化工等行业，屏蔽泵的制造并不复杂，在屏蔽泵应用过程中严格遵守屏蔽泵操作规程，可以避免因操作引发的各种事故问题。 屏蔽泵操作规程 一、启动前的检查： 1、检查绝缘电阻必须在2MΩ以上。 2、检查电机的旋转方向是否与泵壳上箭头方向一致。 3、检查轴承监视器是否指向规定的区域，指针指向红色指标带为异常。 4、检查各紧固部件是否牢固，压力表、冷却水是否好用，出口阀和泵的排气阀是否关闭和泄漏。 5、检查冷却水是否已通。 二、泵的启动： 1、全开进口阀，微开旁路阀，排除泵内部的气体。同时反向环流阀门全开，使管路中充满液体。 2、启动机泵，开大旁路阀，充分排出泵体内气体。 3、排气结束后，逐步关死旁路阀，检查出口压力表是否在规定的压力上，并慢慢打开出口阀，使排出量达到工作点流量。 4、调整反向环流管阀门，使反向环流量保持在8-15l/min范围内，同时观察玻璃视镜内液体是否充分地流动。 5、运行过程中要注意粗滤器前后的压力差，如果压力差增加过大时，要进行倒泵处理。 三、停泵或切换泵
1.将备用泵按着开泵程序开起后，然后慢慢地关闭出口阀，同时要观察备用泵的运转情况，确认无异常，关死出口阀。 2.按停止按钮，停泵; 3.关闭出口阀; 4.停冷却水。 四、屏蔽泵安全运行注意事项： 1、在正常操作过程中，出口阀的关闭都不允许关死，要保持微开状态，以防泵内出现气阻。 2、严禁无液运转和1min以上的断流运转，以防损坏电动机和轴承。 3、严禁逆向运行1min以上，逆向运行有可能导致轴承的异常磨损。 4、严禁在气蚀状态下进行运转，泵在气蚀状态下运行，将会导致轴承的早期磨损。 5、停泵时先打开旁路阀，然后关闭泵出口阀，按停车按钮，关反向环流阀。 五、日常维护 1、要经常检查冷却水的畅通情况，确保泵的表面温度不超过规定值，同时也要注意节约用水; 2、要经常检查TRG指示，如发生异常要果断处理; 3、查看压力指示情况，入口过滤器堵塞情况，必要时要清理; 4、检查运转声音、振动、泄漏等异常情况并要处理; 5、要调节出口阀确保其不超负荷运转; 6、屏蔽泵的故障处理参照TRG指示说明和屏蔽泵的故障及其原因和解决方法; 7、长期停用应将泵冷却水、介质吹扫干净以保证其不锈蚀和冻坏 六、屏蔽泵常见的故障及处理 1、石墨轴承损坏原因：汽蚀，轴间窜动，石墨炸裂。
IIS的安装使用说明书 当前很多服务器都采用Windows NT、 Windows 、 Windows XP 服务器版, 这些操作系统中都必须安装IIS( Internet Information Server) 因特网信息服务器。 在自己电脑中安装IIS, 在没有网络空间的时候, 您能够将自己的电脑当作服务器, 只需要将自己的IP告知她人, 大家就能访问您的网页。同时当我们开始学习使用Macromedia Dreamweaver 8实现各种表单处理、注册页面、等动态功能的时候就必须使用IIS功能来调试。 在这一小节中, 我们以Windows XP为例一起讨论如何安装和设置IIS。 ?在Windows XP 中选择【开始】－【控制面板】, 打开【控制面板】 ?单击【性能和维护】打开【性能维护】 ?单击打开【管理工具】窗口, 查看是否有图标。 安装IIS( 因特网信息服务) ( Windows Server安装方法相同, 如果是Windows98请安装ADD-ONS目录下的PWS) 1、打开 Windows XP 【控制面板】中的【添加和删除程序】 然后选择【添加/删除Windows组件】会弹出一个【Windows组件向导】对话框, 如下图:
点击”下一步”, 选择完毕, 按下”确定”按钮, IIS将自动安装在系统中, 至此IIS安装大功告成。 IIS基本设置: 1、双击打开【管理工具】窗口 2、双击上图中的【Internet信息服务】图标, 打开【Internet信息服务】窗口:
3、用鼠标右键点击【默认网站】在下拉菜单中选择【属性】, 打开【默认网站属性对话框】如下图: 上图【网站标识】中 ?【描述】文本框能够输入站点名称或者作者的描述, 例如能够改为【惟零网站系统】 ?【IP地址】文本框输入该服务器在网络中的IP地址, 使用下拉箭头, 能够看到和选用该服务器正在使用的IP地址, 这个IP地址是供访问者浏览网页用的。
气动隔膜泵操作规程 气动隔膜泵操作规程 1、气动隔膜泵输送的物料其温度应<100℃，以保护膜片的正常使用。 2、气动隔膜泵开车前经系统检查都完好后，再使用泵头内充满被输送的料液，以使料液能自流进泵。 3、接通电源，再使变速机的拖动电机启动，然后调节转差离合器控制装置微调旋钮，使曲轴转动。 4、取下控制阀上盖，用手按动补油阀芯上端多次，排除液压腔内空气，直至没有气泡出现为止，此时即为液压油充满液压腔，即可开始正常工作。 5、气动隔膜泵使用时控制阀压力最好与喷嘴压力一致，不要形成膜片前有过大的压力差。 6、气动隔膜泵在使用中应经常检查进料泵温度、出泵料液压力、泵的运行情况。 7、气动隔膜泵停车时先将转差离合器控制装置调旋到‘0’位，曲轴停止转动。 8、气动隔膜泵如停用时间过长，则需对泵头部分剩余料液排除，以防球阀将进出料口堵住、锈蚀。 9、气动隔膜泵一般使用40#机油，换油时应将原有油清洗干净。 10、经常保持气动隔膜泵的清洁性，及电机良好的绝缘性，及时做好运行、停运、事故、维修等记录。QBK气动隔膜泵是第三代气动双隔膜泵，具有使用寿命长，不会停顿等优点，它既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。 1、不需灌引水．吸程高达5m．扬程达70m．出口压力≥6kg/cm2。 2、流动宽敞，通过性能好．允许通过最大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微； 3、扬程、流量可通过气阀开度实现无级调节(气压调节在1—7kg/cm2之间)： 4、该泵无旋转部件，没有轴封，隔膜等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全； 5、不必用电．在易燃、易爆场所使用安全可靠； 6、可以浸没在介质中工作： 7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏．一旦超负荷，泵会自地动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行； 8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降： QBK气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。 1、不需灌引水．吸程高达5m．扬程达70m．出口压力≥6bar。 2、流动宽敞，通过性能好．允许通过最大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微； 3、扬程、流量可通过气阀开度实现无级调节(气压调节在1—7 bar之间)： 4、该泵无旋转部件，没有轴封，隔膜泵|等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全； 5、不必用电．在易燃、易爆场所使用安全可靠；

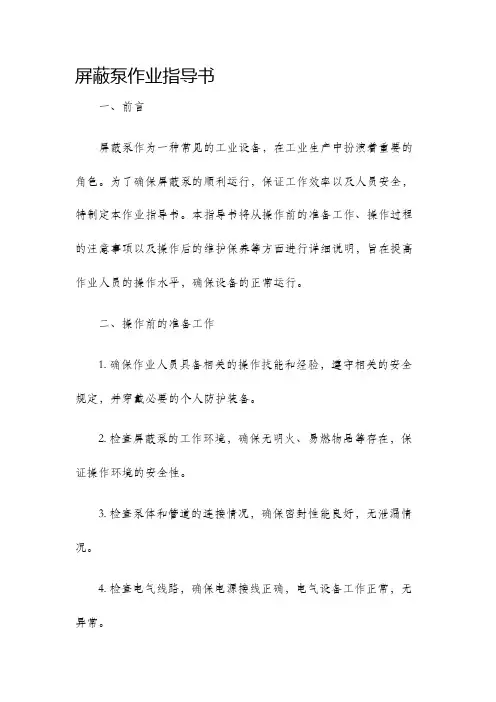

屏蔽泵操作规程与日常维护 （一）、启动前的检查： 1、检查绝缘电阻必须在2MΩ以上。 2、检查电机的旋转方向是否与泵壳上箭头方向一致。 3、检查轴承监视器是否指向规定的区域，指针指向红色指标带为异常。 4、检查各紧固部件是否牢固，压力表、冷却液是否好用，出口阀和泵的排气阀是否关闭和泄漏。 5、检查冷却液是否已通。 （二）、泵的启动： 1、介质温度较高则应进行预热，升温速度为50℃/h,以保证各部位受热均匀。 2、全开进口阀，排除泵内部的气体，使管路中充满液体。 3、启动机泵，充分排出泵体内气体。 4、排气结束后，检查出口压力表是否在规定的压力上，并慢慢打开出口阀，使排出量达到工作点流量。 5、检查电机温度〈70℃。 6、运行过程中要注意粗滤器前后的压力差，如果压力差增加过大时，要进行倒泵处。 （三）、停泵或切换泵 1、介质温度较高时，应先降温，降温速度为〈10℃/min，应把液体温度降至80℃以下时，方可停车。 2.将备用泵按着开泵程序开起后，然后慢慢地关闭出口阀，同时要观察备用泵的运转情况，确认无异常，关死出口阀。 3.按停止按钮，停泵； 4.关闭出口阀; 5.停冷却液。 （四）、屏蔽泵安全运行注意事项： 1、在正常操作过程中，出口阀的关闭都不允许关死，要保持微开状态，以防泵内出现气阻。
2、严禁无液运转和30秒以上的断流运转，以防损坏电动机和轴承。 3、严禁逆向运行30秒以上，逆向运行有可能导致轴承的异常磨损。 4、严禁在气蚀状态下进行运转，泵在气蚀状态下运行，将会导致轴承的早期磨损。 （五）、日常维护 1、要经常检查冷却液的畅通情况，确保泵的表面温度不超过规定值，同时也要注意节约用水; 2、要经常检查TRG指示，如发生异常要果断处理; 3、查看压力指示情况，入口过滤器堵塞情况，必要时要清理; 4、检查运转声音、振动、泄漏等异常情况并要处理; 5、要调节出口阀确保其不超负荷运转; 6、屏蔽泵的故障处理参照TRG指示说明和屏蔽泵的故障及其原因和解决方法; 7、长期停用应将泵冷却液、介质吹扫干净以保证其不锈蚀和冻坏 （六）、屏蔽泵常见的故障及处理 1、石墨轴承损坏原因：汽蚀，轴间窜动，石墨炸裂。 处理：切换泵，更换轴承。 2、泵无法启动原因：介质结晶或温度低粘稠。 处理：切换泵，提高泵体温度。 3、泵体过热原因：汽蚀或冷却水中断。 处理：查明原因消除汽蚀;恢复冷却水。 4、震动或噪音原因：汽蚀或轴承磨损。 处理：查明原因消除汽蚀;切换泵更换轴承。 5、出口压力低原因：汽蚀，叶轮损坏，入口有杂质堵塞。
磁力泵操作规程 日常使用： 1、当抽吸液面高于泵轴心线时，启动前打开吸入管道阀门即可；若抽吸液面低 于泵轴心线时，管道需配备底阀。 2、泵使用前应进行检查，手动盘车，转动要灵活，无卡住及异常声响，各紧固 件要牢固。 3、检查电机旋转方向是否与磁力泵转向标示牌一致。 4、确保泵进口过滤器没有堵塞，不允许欠流。 5、泵启动前或泵检修后再次投用时，要充分进行泵体的冲液和放气工作。充液 放气的一般程序为：微开进口阀，使液体慢慢的浸入充满泵内部，然后微开出口阀，手动盘车，排出泵内气体；关闭出口阀，多次点动泵运转，每次点动后，微开出口阀，排出泵内气体；同时确认点动运转中无异常声音和震动。 6、在使用比重轻，蒸汽压力高的液体时，泵内部会发生气阻，因此要微开泵的 出口阀门后再启动。 7、泵启动前，打开进口阀，关闭出口阀，泵启动后，再缓慢打开出口阀，使设 备达到额定工作点流量为止，且压差值符合数据表规定值。 8、泵停止工作前，应先关闭出口阀，然后停泵，最后关闭进口阀。 9、泵长期停止后的启动，首先要进行泵的各部件检查和电机的绝缘检查，然后 再进行充液排气，最后启动泵。 注意事项： 1、磁力泵理论上的最小连续稳定流量约为额定流量的30%。日常使用请尽量靠 近额定流量点，但不要超过额定流量点，远离最小连续稳定流量点。 2、启、停泵时，对轴承的磨损比正常运行时要大得多，而且会造成石墨轴承发
生脆性断裂。因此，为延长石墨轴承的使用寿命，应尽量使泵连续运行，减少启、停次数。 3、如果管路和泵内部没有充满液体时运转，轴承、隔离套和内磁钢等部件，就 会烧损。 4、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空运转和欠流 运转，同时要避免在工作中途停电后再启动时所造成的空运转。 5、出口流量是否符合额定值，在过大的流量下运行，会导致叶轮轴向窜动增大， 泵的出口震动剧烈，电机过载。 6、如有异常声音和震动，一般是汽蚀或轴承磨损造成的，必须立即停车。 7、被输送介质中，若含有固体颗粒，泵入口要加过滤网；如含有铁磁质微粒， 需加磁性过滤器。 8、泵在使用中环境温度应小于40℃，电机温度不得超过75℃。 9、对于输送液为易沉淀结晶的介质时，使用后应及时清洗，排净泵内积液。 10、磁力泵运行500小时后，应拆检轴承和端面动环的磨损情况，若轴承和轴套 的间隙大于0.5～1mm，叶轮轴向窜动1.5～2mm时，应更换轴承和轴向动环。 11、磁力泵在维修拆装过程中，内外磁钢部件辐射出来的磁场将对如：心脏起搏 器、信用卡、计算机磁盘、手表、精密仪器、仪表等产生磁场干扰，甚至产生危害性的影响。（上述物件应远离磁性器件，保持1米以上的距离；装配好的整机磁力泵，不存在上述问题，因结构上有磁回路屏，可放心使用）12、装配内磁转子对准外磁转子轴向到位时，由于磁吸力（尤其是钕铁硼或稀土 钴强磁），用户应采取适当的缓冲措施，以免卡、夹手指头，防止工伤事故。 13、电气设备应由专业人员有效接地，并有醒目标示。 14、检修过程中确保设备过流部件不受污染，并由专人现场监督，满足无油、无 杂质的相关清洁度标准。
电动推杆安装、使用、维护说明书 北京金达凯诺传动设备有限公司 前言 本说明书与产品密不可分，内含有关推杆正确安装，使用以及维护的基本知识。 对于未按照技术目录上的说明对推杆进行的不正确操作而导致的直接或间接后果金达凯诺公司不承担任何责任。 不按照说明书的说明进行使用维护操作违反保修的条款，由此而引发的可能的人员伤亡或产品的损坏，金达凯诺公司不承担任何责任。 在产品选形以及产品设计过程中，金达凯诺公司以及它制定的代理商随时为您服务，并为你正确应用推杆提供所有的技术支持。 金达凯诺公司有权在不做任何通知的情况下，对产品及说明书进行完善和修改。 ?安装前详细阅读操作说明书 ?遵守相关的安全指示说明，说明如下： 总论 电动推杆是将电能转换为机械能，由电动机的旋转运动转换为直线推拉运动的一种电动执行机构。其工作情况类同于广泛应用的液压、气动执行机构。 电动推杆结构紧凑，性能可靠，体积小，重量轻，噪音低，安装调试、使用维修方便，还可以加装手动机构，便于安装调试。
电动推杆具有额定推力过载保护装置和行程调节机构。用户可在额定行程范围内任意调节工作行程。 一、电动推杆的形式 金达凯诺公司为用户提供了如下形式电动推杆 1、FD系列小型电动推杆 2、DL系列电动推杆 3、DG系列重型电动推杆 二、电动推杆的选择 1、电动推杆结构形式的选择 根据用户使用设备具体结构，由用户自行确定，或与厂商办事处协商。 2、电动推杆安装形式的选择 根据用户使用设备具体结构，由用户自行确定，或与厂商办事处协商。 3、电动推杆额定推力的选择 根据用户使用设备具体结构，由用户自行确定，或与厂商办事处协商。 4、电动推杆额定行程的选择 根据用户使用设备具体结构，由用户自行确定，或与厂商办事处协商。 5、电动推杆额定速度的选择 根据用户使用设备具体结构，由用户自行确定，或与厂商办事处协商。 三、电动推杆电器原理及接线图 1、接线盒中的接线 ——三相电机的接线方式参见厂家接线盒中的标示决定三角形或星形接法。检查运转方向，如果不对，调换V1和W1的接线。 ——单相电机的接线方式参见厂家接线盒中的标示决定接法方式。检查运转方向，如果不对，调换V1和W1的接线。 ——制动电机的接线方式参见厂家接线盒中的标示决定接法方式，或咨询金达凯诺技术部门。 2、电气线路的连接 下图为三相电机、单相电机和直流电机的电气线路连接：（参见图004、005、006） 三相交流电机的电气线路连接、单相交流电机的电气线路连接、直流电机的电气线路连接

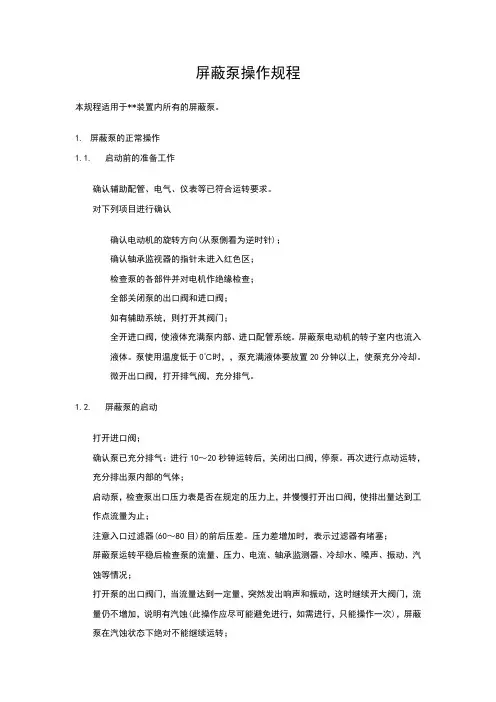

屏蔽泵操作规程 本规程适用于PX装置内所有的屏蔽泵。 1.屏蔽泵的正常操作 1.1.启动前的准备工作 (1)确认辅助配管、电气、仪表等已符合运转要求。 (2)对下列项目进行确认 a.确认电动机的旋转方向(从泵侧看为逆时针)。 b.确认轴承监视器的指针未进入红色区； c.检查泵的各部件并对电机作绝缘检查。 d.确认关闭泵的出口阀和进口阀。 (3)打开冷却水入口和出口阀门。 (4)全开进口阀，使液体充满泵内部、进口配管系统。屏蔽泵电动机的转子室内也流入液体。充满液体要放置20分钟以上，使泵充分预热。 (5)微开泵出口阀，打开泵体排气阀，充分排气。 1.2.屏蔽泵的启动 (1)确认打开进口阀。 (2)确认泵已充分排气，开泵进行10～20秒钟运转后，关闭出口阀，停泵。 (3)再次启动泵，检查泵出口压力表是否在规定的压力上，并慢慢打开出口阀，使排出量达到工作点流量为止。 (4)注意入口过滤器(60～80目)的前后压差。压力差增加时，表示过滤器有堵塞。 (5)屏蔽泵运转平稳后检查泵的流量、压力、电流、轴承监测器、冷却水、噪声、振动、汽蚀等情况。 (6)泵发生异常时，要立即停止运转。 (7)严禁在空载情况下运转，电气专业设置空载最小电流保护，空载保护整定值=0.43* 额定电流，小于空载保护整定值将自动停车 (8)机泵运行时，严禁超出额定电流工作。 1.3.屏蔽泵的停车 1.3.1.正常停车 (1)关闭出口阀。 (2)停泵。 (3)关闭进口阀。 (4)在电动机充分冷却后，停冷却水系统。 (5)需要检修的泵，还要排除泵体内的工艺介质，并吹扫干净，以备检修。 (6)泵长时间停止，要排出泵内的输送介质及冷却系统等辅助配管内的液体。 1.3. 2.紧急停车 (1)工作液的温度或冷却系统的异常引起的过热。 (2)线圈的电流过载，电动机也会因过载而引起电流继电器的跳闸。 (3)泵开启后，有严重汽蚀，并有强烈振动。 1.4.屏蔽泵的切换 屏蔽泵的切换方法和离心泵一样，参照“离心泵切换”。 1.4.1.屏蔽泵注意事项 (1)不得在最小流量下工作。
设备安装维护说明书 天津天丰钢铁有限公司 R8m四机四流方/矩形坯连铸机 设备安装维护说明书 编制：饶辉端 审核：姜利生 批准：陈忠启 武汉大西洋连铸设备工程有限责任公司 二OO六年十一月 1.0、前言 本《连铸机机械设备安装、维修说明书》是天津天丰钢铁有限公司R8米四机四流方矩形坯连铸机的机械设备的结构形式、性能和技术参数、安装及验收、维修、试车要求的说明，其目的是使用户以及施工安装单位对连铸机机械设备有一个比较全面的了解，以利于连铸机的设备安装调试、热负荷试车及建成投产的顺利进行。 2.0、连铸机主要工艺参数及机械设备
2.1、工艺参数 1、冶炼设备：转炉 2、转炉座数：1座 3、转炉工程容量：40t 4、转炉出钢量：平均：43t；最大：45t 5、转炉平均冶炼周期：28min 6、连铸机弧形半径：R8/16m 7、台数×机数×流数：1*4*4 8、流间距：1400mm 9、冶金长度：12.35m 10、铸坯断面：150*150mm2；165*280 mm2；200*200 mm2；试车断面：180*330 mm 2 11、定尺长度：3~6m 12、铸机拉速： 断面平均拉速（m/min）最大拉速（m/min） 150*150 2.2 2.8 165*280 1.1 1.6 200*200 1.3 1.8 180*330 0.9 1.3 13、浇铸钢种：普碳钢、低合金钢、优质钢 2.2主要机械设备： 设备的各部件或零件严格按照各设备施工图纸及其中的有关技术要求进行安装、并应符合下列诸技术条件： JB/ZQ4000.-86 焊接件通用技术要求 JB/ZQ4000.10-86 涂装通用技术要求 YB9244-92 冶金机械设备安装工程质量检验评定标准 YB3217-82 冶金机械加工产品防锈技术条件 YB9246-92 冶金液压、气动和润滑系统安装工程质量检验评定标准（炼钢设备）YBJ201-85 冶金机械设备安装工程施工及验收规范（液压气动和润滑系统） YBJ207-83 冶金机械设备安装工程施工及验收规范（通用） YBJ202-83 冶金机械设备安装工程施工及验收规范（炼钢设备） YB9249-93 冶金机械设备安装工程施工及验收规范（轧钢设备） 所有设备本体除加工面外均涂苹果绿。 车间管道颜色按GB2893-82《安全色》、GB7231-87《工业管路的基本识别色和识别符号》的规定。 基本识别色安全色 1、蒸汽管铅色 2、生产水管绿色 3、热水管绿色 4、烟气管黑色 5、压缩空气管浅蓝色 6、氧气管浅蓝色黄/黑 7、乙炔气管黄褐色黄/黑 8、煤气管道黄褐色黄/黑

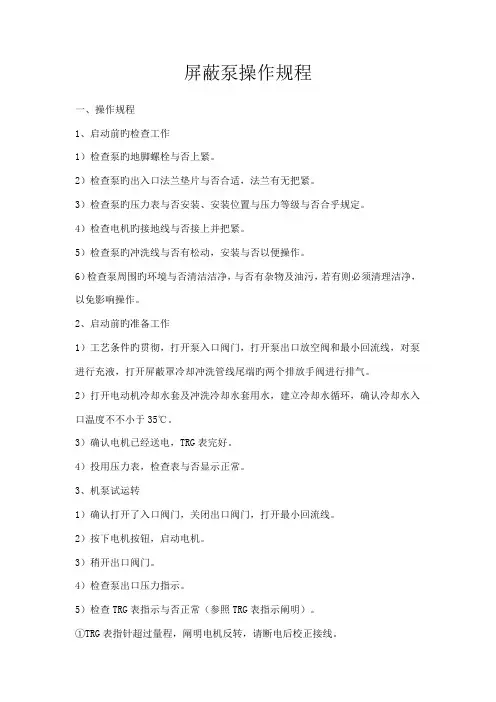

屏蔽泵操作规程 一、操作规程 1、启动前的检查工作 1）检查泵的地脚螺栓是否上紧。 2）检查泵的出入口法兰垫片是否合适，法兰有无把紧。 3）检查泵的压力表是否安装、安装位置与压力等级是否合乎要求。 4）检查电机的接地线是否接上并把紧。 5）检查泵的冲洗线是否有松动，安装是否方便操作。 6）检查泵周围的环境是否清洁干净，是否有杂物及油污，若有则必须清理干净，以免影响操作。 2、启动前的准备工作 1）工艺条件的落实，打开泵入口阀门，打开泵出口放空阀和最小回流线，对泵进行充液，打开屏蔽罩冷却冲洗管线尾端的两个排放手阀进行排气。 2）打开电动机冷却水套及冲洗冷却水套用水，建立冷却水循环，确认冷却水入口温度不大于35℃。 3）确认电机已经送电，TRG表完好。 4）投用压力表，检查表是否显示正常。 3、机泵试运转 1）确认打开了入口阀门，关闭出口阀门，打开最小回流线。 2）按下电机按钮，启动电机。 3）稍开出口阀门。 4）检查泵出口压力指示。 5）检查TRG表指示是否正常（参考TRG表指示说明）。 ①TRG表指针超出量程，说明电机反转，请断电后校正接线。 ②TRG表指针在黄色或红色区域，说明电机出现故障，请查找原因排除故障后运行。 ③TRG表指针在绿色区域，电机运转正常。 6）保持出口阀门的开度，运转2分钟后停泵，再次对泵体各处排气。 4、机泵运转
1）确认可以，开启电机。 2）缓慢开启泵出口阀门和最小回流线阀门，调整出口流量到规定值。3）检查电机电流是否超限。 4）检查出口压力表是否在规定的范围内。 5）检查TRG表读数是否正常。 6）运转声音和振动有无异常。 二、TRG表指示说明。
屏蔽泵安全操作规程 一、开车前： 1、先确定储液罐是否为常压罐（罐内液面有1个大气压）。如果 为常压罐，检查储液罐最低液面高度是否高于泵入口中心线 0.5m以上，并保证泵连续运转时，最低液面高度始终≥泵入 口中心线+0.5m. 2、检查过滤器是否堵塞。 3、开泵前，先全开入口阀门，打开冷却水管线（此管线阀门常开） 并检查冷却水量，用排气阀排气（如泵出口无排气阀，可微开 出口阀门，进行3～5秒的点动运转2次，进行排气）。 所谓点动运转就是对电动机通电2～3秒钟后立即停止的操 作。点动运转中可观察有无异常声音及振动。 二、开车后： 1、慢慢打开出口阀，阀门不要开得过快，同时观察①出口压力、 ②电流表、③出口流量和④轴承监视器的指示。阀门开到额 定的出口压力就不要再动，最好用红线做标记，下次开车阀 门就开在这个位置。 2、特别注意电机的运转电流一定不要超过额定电流值。 3、特别注意屏蔽泵绝对不允许反转，泵反转出口也有压力，但 反转时的压力为正常运转压力的60-70℅。以甲醇输送泵， 型号：HN27F-G2为例：出口压力=入口压力+扬程*比重 =入口压力+112m*0.8=入口压力+0.9MPa 出口压力表针指示必须控制在此±5℅范围内。 4、轴承监视器指针在白区为正常，指针指在红区立即停止运转， 并进行检修。 5、屏蔽泵运转时，如发生异常噪音或异常振动时，立即停止运 转，待找到原因，并解决问题后，再启动泵。 三、平时巡检的要点： 1、出口压力、出口流量是否符合规定值 2、有无异常声音，异常振动，轴承监视器是否在正常范围。 3、电机的运转电流是否在正常范围内。（运转电流不应超过额定 电流）。 4、定期检查过滤网，特别是泵在正常开车后，出口压力明显下降，
粗煤泥分选机安装调试操作与维护说明书 湖南长欣矿业工程技术有限公司
目录 前言---------------------------------------------------------------1 工作原理---------------------------------------------------------2 基本结构组成及作用------------------------------------------4 安装---------------------------------------------------------------8 调试---------------------------------------------------------------12 运行---------------------------------------------------------------15 启动/停车/待机------------------------------------------------16 维护与故障排除------------------------------------------------17 备件---------------------------------------------------------------19 操作规程、维护及保养---------------------------------------20 现场安装注意事项和要求------------------------------------21 附图
屏蔽泵的开停及倒车规程： 1启动前的安全检查与准备工作 1.1、确认机泵的附件（压力表、排气阀、导淋）等完好。仪表、机械、电气具备开车条件。 1.2、联系电气将电送至现场。检查并投用冷却水，确认冷却水畅通。 1.3、确认泵的进出口阀关闭、排气阀和导淋阀关闭。确认泵的入口槽、罐、塔液位正常。 1.4、稍开出口压力表根部阀，打开各仪表的开关及根部阀 1.5、打开屏蔽泵的进出口阀门 1.6、排除泵和管路内的气体，停一会，再次把出口阀门关闭。 1.7、打开泵的排气阀，把气体排出。 2屏蔽泵开泵规程 2.1、打开屏蔽泵的进口阀门，用所输送液体将屏蔽泵灌满。 2.2、稍微打开屏蔽泵的出口阀门(若泵的出口阀门没关，应先将其关小) 2.3、观察出口压力 2.4、泵出口阀门不动，微启按钮查看TRG（表示转动监测表）指示F1：超过量程 反转，矫正接线；F2：黄 红 查找原因，采取措施；F3：绿 正常运转)。 2.5、正常时，运转1~2分钟后，使泵停止运转，待数分钟后，再次操作排气阀进行排气，如此反复运转，停止，排气操作，直到气体排净为止。 2.6、有旁通管路的，打开旁通管路阀门 2.7、待泵出口压力升压后，打开屏蔽泵出口阀门，调整为所需压力指标。 2.8、屏蔽泵运行5分钟，待运转部件及压力、电流等没有异常现象后才能离开现场，并记录开泵时间。 2.9、开泵后，总控及时观察开泵后的流量、压力等指标的变化，发现异常及时通知现场进行处理。 3、屏蔽离心泵的停车规程 3.1、逐渐关闭屏蔽泵的出口阀门。 3.2、按停泵按钮停泵。 3.3、关泵进口阀门， 3.4、排净泵内液体，关闭倒淋阀。待泵冷却后关闭冷却水阀。（冬季注意要防冻） 3.5、联系总控确认无误后才能离开 4、屏蔽泵倒泵规程： 4.1、按照屏蔽泵开泵规程开启备用屏蔽泵。 4.2、备用泵开启正常后，按照停泵规程停下在用屏蔽泵，并注意开停屏蔽泵过程中的配合问题，防止流量发生大幅度波动。 4.3、倒换备用机标识牌。 5、注意事项： 5.1、严禁空载运转，小于最小流量时，不应运转。 5.2、严禁用进出口管线上的闸阀来调节流量，避免气蚀。 5.3、彻底清除装置内的缺锈及固体导物，经常检查、平衡管过滤器、入口滤网和各种仪表的工作情况。 5.4、空气全部排除后方可运转 5.5、断流运转不得超过30秒，不得逆向持续运转
连续重整装置屏蔽泵故障分析及改善措施 发表时间：2018-03-13T17:00:28.227Z 来源：《电力设备》2017年第29期作者：宋杨阳李硕睿[导读] 摘要：屏蔽泵的使用提高了输送各种易燃、易爆、有毒、有害及贵重的液体的安全性；充分掌握它的结构及特点有助于我们更好的进行维护与维修；从而更可以保障生产装置安全稳定的运行。 （中石油华东设计院有限公司北京 100029）摘要：屏蔽泵的使用提高了输送各种易燃、易爆、有毒、有害及贵重的液体的安全性；充分掌握它的结构及特点有助于我们更好的进行维护与维修；从而更可以保障生产装置安全稳定的运行。本文通过故障分析，发现故障原因均属操作因素，因此，操作好屏蔽泵是保障屏蔽泵安全运行的基础，也是重点，同时维护人员也需从设备监测和制定检修计划方面来改善设备运行工况，提升设备运行质量，确保长 周期运行。 关键词：连续重整装置屏蔽泵；特点；故障；解决措施 1前言 随着化学工业的发展以及人们对环境、安全意识的提高，对化工用泵的要求也越来越高，在一些场合对某些泵提出了绝对无泄漏要求，这种需求促进了屏蔽泵技术的发展。屏蔽泵是一种无密封泵，用同一根轴将三相异步屏蔽电动机的转子和泵的叶轮固定在一起，然后用屏蔽套将这一组转子屏蔽住。而电机的定子围绕在屏蔽套的四周，屏蔽套是由金属制成的，动力是通过磁力场传递给转子，而整个转子都在被泵送液体中运转，屏蔽的端部靠法兰或焊接的结构实现静密封。屏蔽套实际上是一个压力容器，由于泵的主体和驱动机都封闭在一个被水泵送介质所充满的压力容器内，并由一个电线组来提供旋转磁场并驱动转子，该压力容器有静密封，取消了传统离心泵具有的旋转轴密封装置，而静密封比动密封更容易实现完全密封，所以屏蔽泵可以实现完全无泄漏。 2 屏蔽泵工作原理 从结构上看，屏蔽泵仍然属于离心泵的一个类型，它的特点是泵的叶轮和电动机转子连成一体，并且一同装在一个密封的壳体中这样就不需要任何动密封装置，而从根本上消除了泄漏的可能性，故适用于输送易燃、易爆、有毒、有放射性和贵重的料液。 屏蔽泵中电动机的转子和定子之间用一个称为屏蔽套的薄壁圆筒封闭起来，使电动机绕组不与被输送的液体接触。从压出口引出一个循环支路来冷却电动机和润滑轴承。 为了减少功率损耗，屏蔽电机定子内径通常比较小，屏蔽套壁厚尽可能薄，屏蔽套材料选用非导磁材料，所以屏蔽电机通常是细长式结构，屏蔽套材料多为304、304L、316、316L，屏蔽套厚度一般为0.2～1mm。 3 屏蔽泵主要的几种损坏情况 （1）石墨轴承、轴套和推力板磨损或润滑液短缺发生干磨而损坏。 （2）定、转子屏蔽套损坏 造成屏蔽套损坏的原因，主要是轴承损坏或磨损超过极限值而造成定、转子屏蔽套相擦而损坏；其次由于化学腐蚀造成焊缝等处产生泄漏。 （3）定子绕组损坏 除和普通电机一样：过载、匝间短路、对地击穿等造成定子绕组损坏的原因外，还有因定子屏蔽套损坏而导致介质侵蚀电机绕组使绕组绝缘损坏。 4 屏蔽泵的检修 4.1检修的准备以及注意事项 （1）检修前，将泵内介质排净，关闭进出口管路上的阀门或关闭循环管路、冷却系统上的阀门或加堵盲板与工艺系统隔绝。 （2）认真细致地做好管路清洗工作，经分析检验设备管道处理合格后，办理设备检修手续。 （3）切断电源，挂上“禁动牌”或“有人检修”字样的标牌后，方可检修。 （4）检修工具及拆卸、清洗更换的零件，要在规定的地方按顺序摆放整齐，做到文明检修。 4.2屏蔽泵的定期检修 为了避免和减少屏蔽泵的突然损坏事故，屏蔽泵需要定期检修。多数情况下都是在装置计划停车时进行。对大多数屏蔽泵一年检修一次即可。 屏蔽泵的检修方法是：将屏蔽泵进行解体，对各零件先进行清理，再对它们作表观检查，是否有异常。然后对关键部位的尺寸进行测量，对电机绕组作电气检查。 4.3 机械检查 测量石墨轴承的孔径和轴套的轴径，并察看它们配合面的光洁度。测量检查叶轮的上、下外止口和与它们相配合的扣环及泵座内径的尺寸，这两个配合间隙是否在检修标准规定的范围内，超差时需更换零件或采取其它措施使配合间隙达到规定要求。否则将影响泵的性能、流量、扬程、轴向平衡力等。 观察检查定、转子屏蔽套的表观情况，尤其要注意焊缝处有无异常情况，必要时应作探伤、检漏检查。 经过长期运行后，转动部分的平衡情况可能有变化。因此，有必要将转子连同叶轮等旋转零件组装在一起做动平衡试验。 4.4 电气检查 直流电阻检查：三相电阻的不平衡度不得超过2%。 绝缘电阻检查：屏蔽泵电机绕组的绝缘电阻一般能达到100MΩ以上。如低于5MΩ时需分析原因，绝缘是否受潮，或屏蔽套是否有泄漏点等，如经定子屏蔽套检漏无问题，则纯属绝缘受潮，需进行干燥处理，如定子屏蔽套有问题，则需更换屏蔽套。 4.5屏蔽泵的恢复性大修 如遇绕组或屏蔽套损坏的屏蔽泵，则需进行恢复性大修。损坏情况大体分为两种：一种是定子屏蔽套良好，而定子绕组发生对地、相间击穿，线圈匝间短路，过载而造成绕组烧毁。另一种是由于定子屏蔽套损坏而使介质侵入定子绕组致使定子绕组损坏。不论哪种情况，均需更换定子线圈和屏蔽套。
136万t/a球团工程项目供货商文件 Brazil 1.36 million t / a pellet project in supplier 单项工程名称：136万t/a球团工程 Single Work Name Brazil 1.36 million t / a pellet project 一，天然气烧嘴设备结构特点 First, the structural characteristics of natural gas burner equipment 1.1安装方式：水平安装。1.1 Installation: horizontal installation. 1.2天然气、空气与烧嘴采用金属软管连接。 1.2 natural gas, air and burner metal hose. 1.3天然气火嘴配有空气喷枪和天然气喷枪、看火孔、高能点火烧嘴、火焰检测器 以烧嘴砖部分。1.3 Natural gas burner with the air gun and gas gun, watching the fire hole, high-energy ignition burner, the flame detector to block part of the burner 1.4烧嘴喷枪采用套管结构，空气壳体和天然气喷枪可独立装卸。天然气枪带有空气涡流导流器，燃烧空气经过气体涡流导流器后可以获得非常强劲的涡流状态。当气体离开喷嘴时，气体的速度达到最大。再通过带有耐火锥筒扩散器的气枪喷出。在耐火锥筒的导流作用下，空气与天然气垂直相交，从而达到空气与天然气的完全预混合。形成高强度预混式旋流燃烧，这种设计能够使火焰保持稳定高的设备弹性比。1.4 burner tube structure with gun, air gun shells and natural gas can be independent of loading and unloading. Gas gun with an air swirl diffuser, combustion air through the gas swirl diffuser can be very strong after the vortex state. When the gas leaving the nozzle, the gas velocity reaches the maximum. With the fire and through the diffuser cone spray nozzles. Diversion in the fire under the cone, perpendicular to the air and gas, air and gas so as to achieve full pre-mixed. The formation of high-strength premixed swirl combustion, this design can make the flame stable than the high flexibility of equipment. 1.5烧嘴设有看火孔以便现场观察火焰；自带空气吹扫入口。 1.5 burner with holes for observation to see the fire flame; own air purge inlet.
