可伸缩皮带机安装安全技术措施
简介：该方案资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。
一、工程概况
主、副斜井机掘巷道设计全长824 米×2，为一期工程的正常建设，决定在主、副斜井机掘工作面各安装一部可伸缩80皮带机，先期安装皮带机长度各75米。为保证皮带机安装施工安全和施工质量特制定本措施。
二、施工时间：20xx年3月9 日- 3 月20 日
三、施工地点：主、副斜井机掘巷口
四、施工组织：南岔煤业公司项目部
安全监护人：
施工负责人：
施工人员：
五、施工前的准备工作
1、根据具体情况制定出切实可行的施工方案，然后编写
施工安全技术措施，组织有关安装人员熟悉施工现场。
2、按照安装图纸，熟悉设备结构、组成，并在地面进行预安装。
3、准备好施工中所需的工具、安装材料。
六、施工方案
先将所要安装的皮带机各组装部件运到施工地点，并按照安装顺序将部件摆放好，根据安装图纸将皮带机组装好并将机头用混凝土预埋件固定牢固，机尾用地锚固定牢固。将皮带按照要求放好，穿好小架，安装架杆及槽型、平行托滚，然后张紧皮带并调试运行。
七、施工步骤
1、准备好施工所用的工具、材料。
2、安装前由施工负责人向所有工作人员传达施工安全技术措施，讲清工作内容、步骤、分工和安全注意事项。
3、做好起吊设备和起吊用钢丝绳及绳套的检查，合乎要求后才准予使用。
4、因在场面上安装，大型设备是用装载机起吊的。特别注意装载机的液压臂下；转向部分；铲板上、下及装载机后
不得有人站立，安装人员应站立在装载机铲板两侧2-3m处，装载机司机容易发现的地方。
5、对安装皮带机头的底板进行挖掘，用混凝土将预埋件按照图纸固定。待混凝土凝固以后再进行皮带机头及减速器、电机等的安装。
6、对安装皮带的巷道底板进行清理，尽量保证地板水平或保持平缓过度，特别是机头要保证巷道高度满足安装要求，与附近的其他设施距离符合要求，保证运输安全。
7、将机尾各部件按照图纸进行安装。
8、安装机尾的同时组织人员展放皮带、穿H架、连接架杆及安装槽型、平行拖滚。
9、机头、机尾安装好并固定牢固后，穿机头皮带并利用张紧绞车进行紧带。
10、安装完毕后，对皮带机各部分进行认真检查，确认符合试车要求，才可进行试车运行。
11、在试车前应完善信号系统，皮带综合保护系统。对皮带启动开关相关保护参数作出调整。
12、在试车过程中，对跑偏段进行调偏，但必须是经过
培训过的专业技术人员来进调偏。调到符合正常运转要求。
13、安装、调试完毕后，收拾完所用的材料和工具，打扫现场，然后撤离安装现场。
八、皮带机安装技术要求
1、要保持输送带平直，地板起伏不平，应保持保持平缓过度。
2、各部分螺栓应齐全、紧固，上完螺帽后必须露出1-3扣。
3、液压联轴器、减速器、电力液压刹车保护系统的油质应符合要求，油量适当，不漏油渗油。
4、输送带张紧力适当。
5、电气控制设备杜绝失爆，安装工艺符合要求，各保护装置符合标准，并保证完好。接地保护要可靠接地，达到相关接地标准。在硐外的应作好防雨措施。
6、起吊用的钢丝绳及绳套必须合格，并且钢丝绳提升时，其安全系数要达到6。
7、起吊用装载机或葫芦的额定拉力必须大于皮带机最大不可拆件的重力。
九、注意事项
1、施工前由安全监护人检查安全用具、使用工具、起吊用品等，必须安全可靠、完好。
2、安全监护人施工前要认真贯彻施工安全技术措施，由现场施工负责人对准备工作逐项进行全面检查。
3、施工人员必须穿戴好劳保用品，高空作业时，施工人员必须系好保险带，并把保险带系到牢固的地方，保证施工的安全进行。
4、搬运零部件时作业人员要协调一致，专人统一指挥，防止碰破手脚等伤人事故发生。
5、起吊重物前，代班长发现装载机司机醉酒和精神不集中，或不是规定的司机时，应拒绝起吊，并向领导汇报。
还应仔细检查起吊物是否挂稳、挂牢，在巷道里起吊时因注意棚梁是否牢固稳定；检查手拉葫芦、起吊钢丝绳及起吊装置是否安全可靠，合符要求。
6、起吊重物时，严禁在起吊物下作业、逗留，以免起吊物及起吊装置坠落伤人。
7、施工时要确保皮带停止运行，要专人负责。
8、施工的所有人员必须服从施工负责人的统一指挥，安全监护人严格把好安全关，搞好自主保安和互助保安。
十、后附施工项目明细：
20xx年3 月17日
施工项目明细
1、皮带机严格按巷道中心线和腰线为基准进行安装，距离偏差不得超过10㎜，做到平、直、稳，传动滚筒、转向滚筒安装时其宽度中心线与胶带输送机纵向中心线重合度不超过滚筒宽度的2㎜，其轴心线与胶带输送机纵向中心线的垂直度不超过滚筒宽度的2/1000，轴的水平度不超过0.3/1000。
2、机头、机尾采用打两根地锚（Φ20×2500㎜锚杆）、Φ15.5㎜钢丝绳固定，移动机尾采用3寸管打压戗柱和Φ15.5㎜钢丝绳固定，固定必须牢固可靠。皮带机机头有防护
栏，机尾有护罩，行人需跨越处设过桥。
3、张紧小车的轨道安装时其轨距偏差不应大于3㎜，轨道直线度不超过3/1000，两轨高低差不大于1.5/1000，轨道接头间隙不大于5㎜，轨道接头错动上下不大于0.5㎜、左右不大于1㎜。拉紧装置工作可靠，调整行程不小于全行程的1/2。拉紧装置调整灵活。拉紧小车的车轮应转动灵活，无卡阻现象。
4、胶带必须使用阻燃带，胶带卡子接头应卡接牢固，卡子接头与胶带中心线成直角。皮带接头不断裂，皮带无撕裂，磨损不超限。胶带跑偏不超过皮带宽度的5/1000。
5、清扫装置清扫面应与胶带接触均匀，其接触长度不应小于85％。皮带机必须使用带胶皮的刮煤器和挡煤板。
6、上、下托辊齐全，转动灵活，上、下托辊的水平度不应超过2/1000。皮带机装载处必须使用缓冲托辊。
7、中间架安装时中间架中心线与胶带输送机中心线重合度不大于3㎜，支腿的铅垂度不大于3/1000，在铅垂面内的直线度不大于中间架长度的1/1000，H架安装后应在H架纵梁槽外侧用白底红字标上编号，白底规格：50×100
红字编号：001、002、003……字体：150号宋体加粗，从机头至机尾逐架进行。
8、纵梁安装必须采用标准胀销与H架连接，连接牢固可靠，两纵梁接头处上下错位、左右偏移不大于1㎜。
9、皮带机延伸时，H架、纵梁、托辊及时安装齐全。
10、皮带机要有防滑、堆煤、防跑偏、温度、烟雾保护，有自动洒水装置，安全保护装置必须齐全，每班试验一次，保证动作灵敏可靠。
11、液力偶合器必须使用水（或耐燃液）作介质，使用合格的防爆片和易熔塞。
12、胶带输送机各运转部位运行正常无异声，无颤动，紧固件牢固可靠，密封处不漏油，滚动轴承温度不超过80℃。减速箱内油质、油量合格，温升不超过规定值。
13、皮带机皮带下撒煤每班必须清理干净，不得有积煤。
14、设备卫生每天清理一次，保证设备外部清洁干净，无灰尘。
15、加强设备的日常检查检修，严格执行检查检修制度，并认真填写检修记录和各种试验记录。
1.概述 DSJ65/25/2×40、DSJ65/25/2×55型伸缩带式输送机主要用于综采工作面的顺槽运输，也可以用于一般采煤工作面的顺槽和巷道掘进运输系统。 用于顺槽运输时，尾端配刮板机和转载机与工作面运输机相接；用于巷道掘进运输时，尾端配皮带转载机与掘进输送机械相连。 1.1上述两种规格输送机的工作条件： a ）环境温度为－10℃～＋40℃，环境相对湿度不超过95%（25℃时） b ）工作环境空气成分应符合《煤矿安全规程》（2006年）中第一百条规定。 c ）输送物料应为容量小于2.0t/m 3的各种不规则形状的原煤和矸石。 d ）工作环境允许存在淋水现象。 e ）工作制为连续型。 2.型号编制及含义说明： 2.1举例： D S J 65 / 25 / 2× 40 台kW 电动机 输送量t/h 带宽cm 钢架伸缩 煤矿用带式输送机24025065 3.主要技术参数 具体见表3.1。 4.产品特点 4.1除转载机与机尾有一搭接长度可供工作面快速移动外，另有贮带装置可使机身实 现伸长和缩短，从而能有效地提高顺槽运输能力，加快回采和掘进进度。 4.2设置在机头后部的胶带张紧装置，采用绞车拖动，用以调节胶带的张紧程度。 4.3传动滚筒采用菱形铸胶，增大了摩擦系数。 5.工作原理和主要结构特征 5.1工作原理 伸缩胶带输送机与普通胶带输送机的工作原理一样：是以胶带作为牵引承载机构的连续运输设备。它与普通胶带输送机相比增加了贮带装置和收放胶带装置等。当游动小车向机尾一端移动时，胶带进入贮带装置内，机尾回缩；反之则机尾延伸。因而使输送机具有可伸缩性能。
表3.1 主要技术参数表 5.2主要结构特征 伸缩胶带输送机分为固定部分和非固定部分二大部分，固定部分由机头传动装置、贮带装置、收放胶带装置等组成；非固定部分由无螺栓连接的快速可拆支架、机尾等组成。 5.2.1机头传动装置 机头传动装置由传动滚筒、减速器、液力偶合器、机架、卸载滚筒、清扫器等组成。机头传动装置是整个输送机的驱动部分，两台电机通过液力偶合器、减速器分别传递转矩给两个传动滚筒。
编号：SM-ZD-24487 可伸缩皮带机安装安全技 术措施 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
可伸缩皮带机安装安全技术措施 简介：该方案资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 一、工程概况 主、副斜井机掘巷道设计全长824 米×2，为一期工程的正常建设，决定在主、副斜井机掘工作面各安装一部可伸缩80皮带机，先期安装皮带机长度各75米。为保证皮带机安装施工安全和施工质量特制定本措施。 二、施工时间：20xx年3月9 日- 3 月20 日 三、施工地点：主、副斜井机掘巷口 四、施工组织：南岔煤业公司项目部 安全监护人： 施工负责人： 施工人员： 五、施工前的准备工作 1、根据具体情况制定出切实可行的施工方案，然后编写
施工安全技术措施，组织有关安装人员熟悉施工现场。 2、按照安装图纸，熟悉设备结构、组成，并在地面进行预安装。 3、准备好施工中所需的工具、安装材料。 六、施工方案 先将所要安装的皮带机各组装部件运到施工地点，并按照安装顺序将部件摆放好，根据安装图纸将皮带机组装好并将机头用混凝土预埋件固定牢固，机尾用地锚固定牢固。将皮带按照要求放好，穿好小架，安装架杆及槽型、平行托滚，然后张紧皮带并调试运行。 七、施工步骤 1、准备好施工所用的工具、材料。 2、安装前由施工负责人向所有工作人员传达施工安全技术措施，讲清工作内容、步骤、分工和安全注意事项。 3、做好起吊设备和起吊用钢丝绳及绳套的检查，合乎要求后才准予使用。 4、因在场面上安装，大型设备是用装载机起吊的。特别注意装载机的液压臂下；转向部分；铲板上、下及装载机后

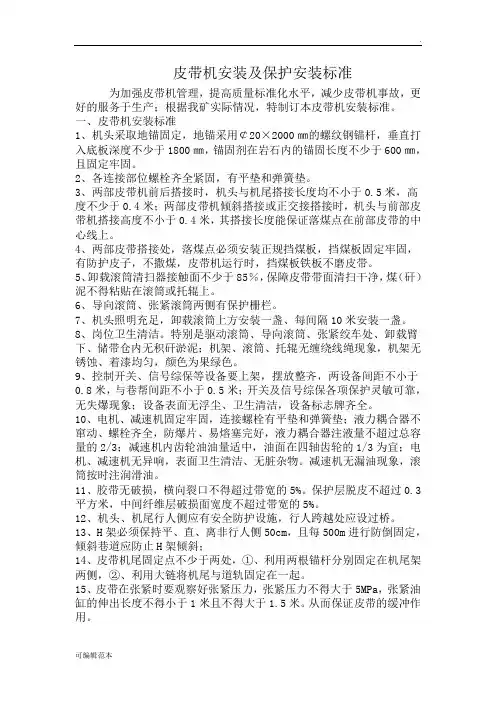

皮带机安装及保护安装标准 为加强皮带机管理，提高质量标准化水平，减少皮带机事故，更好的服务于生产；根据我矿实际情况，特制订本皮带机安装标准。 一、皮带机安装标准 1、机头采取地锚固定，地锚采用￠20×2000㎜的螺纹钢锚杆，垂直打入底板深度不少于1800㎜，锚固剂在岩石内的锚固长度不少于600㎜，且固定牢固。 2、各连接部位螺栓齐全紧固，有平垫和弹簧垫。 3、两部皮带机前后搭接时，机头与机尾搭接长度均不小于0.5米，高度不少于0.4米；两部皮带机倾斜搭接或正交接搭接时，机头与前部皮带机搭接高度不小于0.4米，其搭接长度能保证落煤点在前部皮带的中心线上。 4、两部皮带搭接处，落煤点必须安装正规挡煤板，挡煤板固定牢固，有防护皮子，不撒煤，皮带机运行时，挡煤板铁板不磨皮带。 5、卸载滚筒清扫器接触面不少于85％，保障皮带带面清扫干净，煤（矸）泥不得粘贴在滚筒或托辊上。 6、导向滚筒、张紧滚筒两侧有保护栅栏。 7、机头照明充足，卸载滚筒上方安装一盏、每间隔10米安装一盏。 8、岗位卫生清洁。特别是驱动滚筒、导向滚筒、张紧绞车处、卸载臂下、储带仓内无积矸淤泥；机架、滚筒、托辊无缠绕线绳现象，机架无锈蚀、着漆均匀，颜色为果绿色。 9、控制开关、信号综保等设备要上架，摆放整齐，两设备间距不小于0.8米，与巷帮间距不小于0.5米；开关及信号综保各项保护灵敏可靠，无失爆现象；设备表面无浮尘、卫生清洁，设备标志牌齐全。 10、电机、减速机固定牢固，连接螺栓有平垫和弹簧垫；液力耦合器不窜动、螺栓齐全，防爆片、易熔塞完好，液力耦合器注液量不超过总容量的2/3；减速机内齿轮油油量适中，油面在四轴齿轮的1/3为宜；电机、减速机无异响，表面卫生清洁、无脏杂物。减速机无漏油现象，滚筒按时注润滑油。 11、胶带无破损，横向裂口不得超过带宽的5%。保护层脱皮不超过0.3平方米，中间纤维层破损面宽度不超过带宽的5%。 12、机头、机尾行人侧应有安全防护设施，行人跨越处应设过桥。 13、H架必须保持平、直、离非行人侧50cm，且每500m进行防倒固定，倾斜巷道应防止H架倾斜； 14、皮带机尾固定点不少于两处，①、利用两根锚杆分别固定在机尾架两侧，②、利用大链将机尾与道轨固定在一起。 15、皮带在张紧时要观察好张紧压力，张紧压力不得大于5MPa，张紧油缸的伸出长度不得小于1米且不得大于1.5米。从而保证皮带的缓冲作用。
