太阳电池吸收太阳光就能产生一般电池的功能。但是和传统的电池不一样，传统电池的输出电压和最大输出功率是固定的，而太阳电池的输出电压、电流，功率则是和光照条件及负载的工作点关。正因如此，要应用太阳电池来产生电力，必须了解太阳电池的电流-电压关系，及工作原理。
太阳光的频谱照度：
太阳电池的能量来源是太阳光，因此入射太阳光的强度(intensity)与频谱 (spectrum)就决定了太阳电池输出的电流与电压。我们知道，物体置放于于阳光下，其接受太阳光有二种形式，一为直接（direct)接受阳光，另一为经过地表其它物体散射后的散射（diffuse)阳光。一般情况下，直接入射光约占太阳电池接受光的80%。因此，我们下面的讨论也以直接着实阳光为主。
太阳光的强度与频谱，可以用频谱照度（spectrum irradiance)来表达，也就是单位面积单位波长的光照功率(W/㎡um)。而太阳光的强度（W/㎡),则是频谱照度的所有波长之总和。太阳光的频谱照度则和测量的位置与太阳相对于地表的角度有关，这是因为太阳光到达地表前，会经过大气层的吸收与散射。位置与角度这二项因素，一般就用所谓的空气质量（air mass, AM)来表示。对太阳光照度而言，AMO是指在外太空中，太阳正射的情况，其光强度约为1353 W/㎡,约等同于温度5800K的黑体辐射产生的光源。AMI是指在地表上，太阳正射的情况，光强度约为925 W/m2〇 AMI.5足指在地表上，太阳以45度角入射的情况，光强度约为844 W/㎡。一般也使用AM 1.5来代表地表上太阳光的平均照度。
太阳电池的电路模型：
一个太阳电池没有光照时，它的特性就是一个p-n结二极管。而一个理想的二极管其电流-电压关系可表为
其中I代表电流，V代表电压，Is是饱和电流，和VT=KBT/q0, 其中KB代表BoItzmann常数，q0是单位电量，T是温度。在室温下，VT=0.026v。需注意的是，P-n二极管电流的方向是定义在器件内从P型流向n型，而电压的正负值，则是定义为P 型端电势减去n型端电势。因此若遵循此定义，太阳电池工作时，其电压值为正，电流值为负，I-V曲线在第四象限。这里必须提醒读者的是，所谓的理想二极管是建立在许多物理条件上，而'实际的二极管自然会有一些非理想（nonideal)的因素影响器件的电流-电压关系，例如产生-复合电流，这里我们不多做讨论。
当太阳电池受到光照时，p-n二极管内就会有光电流。因为p-n结的内建电场方向是从n型指向p型，光子被吸收产生的电子-空穴对，电子会往n型端跑，而空穴会往p型端跑，则电子和空穴二者形成的光电流会由n型流到p 型。一般二极管的正电流方向是定义为由p型流到n型。这样，相对于理想二极管，太阳电池光照时产生的光电流乃一负向电流。而太阳电池的电流-电压关系就是理想二极管加上一个负向的光电流IL，其大小为：
也就是说，没有光照的情况，IL=0,太阳电池就是一个普通的二极管。当太阳电池短路时，也就是V=0,其短路电流则为Isc=-IL.也就是说当太阳电池短路，短路电流就是入射光产生光电流。若太阳电池开路，也就是你I=0，其开路电压则为:
图二、太阳电池的等效电路：（a）无，（b）有串联和分流电阻的情况。这里必须强调的是，开路电压和短路电流时太阳电池特性的二个重要参数。
太阳电池输出的功率就是电流和电压的乘积：
很明显，太阳电池输出的功率并非是个固定值，它在某个电流-电压工作点达到最大值，而这最大输出功率Pmax，则可由dp/dv=0来决定。我们可以推导得出最大输出功率Pmax时的输出电压为：
和输出电流为：
而太阳电池最大输出功率就是：
太阳电池的效率就是指太阳电池将入射光的功率Pin转换成最大输出电功率的比例，也就是：
一般的太阳电池的效率测量，都是使用pin=1000W/㎡的类似太阳光的灯光光源。
实验上，太阳电池的电流-电压关系并没有完全地遵循上诉的理论描述，这是因为光生伏特器件本身存在所谓的串联电阻(series resistance)和分流电阻 (shunt resistance)。对于任何半导体材料，或是半导体与金属的接触，不可避免的都会有或多或少的电阻，它们就会形成光生伏特器件串联电阻。另一方面，光生伏特器件的正负电极间，存在任何非经由理想P-n二极管的其它电流的通道，都会造成所谓的漏电流(leakage current)，例如器件中的产生-复合 (generation-recombination)电流，表面复
合（surface recombination)电流，器件的边缘隔离（edge isolation)不完全，和金属接触穿透结。
通常，我们用分流电阻（shunt resistance)来定义太阳电池的漏电流大小，也就是 Rsh=V/Ileak。分流电阻越大，就表示漏电流越小。如果考虑申联电阻 Rs和分流电阻Rsh，太阳电池的电流-电压关系则可写成：
我们还可以只用一个参数，就是所谓的填充因子（fill factor）,来同时概括串联电阻与分流电阻这两个效应。定义为：
很明显，如果没有串联电阻，且分流电阻无穷大（没有漏电流）时，填充因子最大。任何串联电阻的增加或分流电阻的减少，都会减少填充因子。如此一来，。太阳电池的效率就可以由三个重要参数：开路电压Voc、短路电流Isc、和填充因子FF来表达。
显然，要提高太阳电池的效率，则要同时增加其开路电压、短路电流（亦即光电流），和填充因子（亦即减少串联电阻与漏电流）。
开路电压与短路电流：
由前面的公式来看，太阳电池的开路电压是由光电流与饱和电池来决定。从半导体物理的观点，开路电压就等于空间电荷区中电子和空穴间的Fermi能差。至于理想P-n二极管的饱和电流，则可以用：
来表达。其中q0代表单位电量，ni代表半导体的intrinsic载流子浓度，ND和NA各代表施主和受体主的浓度，Dn和Dp各代表电子和空穴的扩散系数，上面的表达式是假设 n -型区和 p -型区都很宽的情况。一般使用 p -型基板的太阳电池， n -型区都非常浅，上面的表达式是须要修改的。
前面我们提到，当光照太阳电池时产生光电流，而光电流就是太阳电池电流-电压关系中的闭路电流，这里我们就光电流的由来，做一简单叙述。载流子在单位时间单位体积中的产生率 (单位 m -3 s -1 ) 是由光吸收系数来决定，也就是
其中α代表光吸收系数，是入射光子强度 (或称为光子流量密度)， R 指反射系数，因此代表没有被反射的入射光子强度。而产生光电流的主要三个机制为：少数载流子电子在 p -型区的扩散电流、少数载流子空穴在 n -型区的扩散电流、电子和空穴在空间电荷区的漂移电流。因此光电流约可表达为：
其中L n各L p各代表 p -型区电子和 n -型区空穴的扩散长度，是空间电荷区的宽度。归纳这些结果，可得到开路电压的简单表达式：
其中V rcc代表电子-空穴对的单位体积的复合率。当然这是很自然的结果，因为开路电压就等于空间电荷区中电子和空穴间的 Fermi 能差，而电子和空穴间的 Fermi 能差就是由载流子产生率与复合率来决定。
本资料属于购线网所有，如需转载，请注明出处
有机太阳能电池简介 随着社会的发展，能源危机在近几十年变得越来越突出，传统的化石能源有着随时枯竭的危险，同时化石能源的使用造成的环境污染也越来越突出。在此背景之下，寻找可代替的新能源成为当下研究的热点，而在众多备选的替代者中，太阳能电池由于其清洁性，可持续性等优点得到了大量的关注。 在1954年贝尔实验室制作了光电转化效率达6%的太阳能电池,标志着商业化太阳能电池研究的开始。到20世纪70年代,用于卫星的半导体硅太阳能的光电转化效率已达到15%～20%。但硅系列太阳能电池材料纯度要求很高且制作工艺复杂,因此成本高,难以大规模生产。其它类型半导体材料的太阳能电池因存在材料来源及工艺等问题也同样难以得到推广。而有机太阳能电池以其材料来源广泛、制作成本低、耗能少、可弯曲、易于大规模生产等突出优势显示了其巨大开发潜力,成为近十几年来国内外各高校及科研单位研究的热点。但有机太阳能电池从其诞生以来，一直面临着效率低下的问题，至今为止，在实验室内的效率才刚刚突破10%，与硅太阳能电池相距甚远，因此提高电池效率是有机太阳能电池的主要研究方向。 一．有机太阳能电池原理及构造 1有机太阳能电池的光生电原理 对于一个有机OPV(有机太阳能电池)，其基本原理就是利用光电材料的光生伏特效应产生电流，其基本的物理过程如图一所示。不同于无机材料能直接吸收光子产生自由电子，有机光敏材料在吸收光子之后会产生一个激子对，即电子空穴对，必须使激子解离之后才能形成光电流。而解离产生的电子必须到达电极才能对器件的光电流产生贡献。也就是说，产生光电流需要经过吸收光子，产生激子，激子解离扩散，电极收集这些过程，这一过程相比较无机材料要困难的多，这也造成OPV的光电转化效率一直不高。
一.引言： 太阳能是人类取之不尽用之不竭的可再生能源。也是清洁能源，不产生任何的环境污染。 当电力、煤炭、石油等不可再生能源频频告急，能源问题日益成为制约国际社会经济发展的瓶颈时，越来越多的国家开始实行“阳光计划”，开发太阳能资源，寻求经济发展的新动力。欧洲一些高水平的核研究机构也开始转向可再生能源。在国际光伏市场巨大潜力的推动下，各国的太阳能电池制造业争相投入巨资，扩大生产，以争一席之地。 全球太阳能电池产业1994-2004年10年里增长了17倍，太阳能电池生产主要分布在日本、欧洲和美国。2006年全球太阳能电池安装规模已达1744MW，较2005年成长19％，整个市场产值已正式突破100亿美元大关。2007年全球太阳能电池产量达到3436MW，较2006年增长了56%。 中国对太阳能电池的研究起步于1958年，20世纪80年代末期，国内先后引进了多条太阳能电池生产线，使中国太阳能电池生产能力由原来的3个小厂的几百kW一下子提升到4个厂的4.5MW，这种产能一直持续到2002年，产量则只有2MW左右。2002年后，欧洲市场特别是德国市场的急剧放大和无锡尚德太阳能电力有限公司的横空出世及超常规发展给中国光伏产业带来了前所未有的发展机遇和示范效应。 目前，我国已成为全球主要的太阳能电池生产国。2007年全国太阳能电池产量达到1188MW，同比增长293%。中国已经成功超越欧洲、日本为世界太阳能电池生产第一大国。在产业布局上，我国太阳能电池产业已经形成了一定的集聚态势。在长三角、环渤海、珠三角、中西部地区，已经形成了各具特色的太阳能产业集群。 中国的太阳能电池研究比国外晚了20年，尽管最近10年国家在这方面逐年加大了投入，但投入仍然不够，与国外差距还是很大。政府应加强政策引导和政策激励，尽快解决太阳能发电上网与合理定价等问题。同时可借鉴国外的成功经验，在公共设施、政府办公楼等领域强制推广使用太阳能，充分发挥政府的示范作用，推动国内市场尽快起步和良性发展。 太阳能光伏发电在不远的将来会占据世界能源消费的重要席位，不但要替代部分常规能源，而且将成为世界能源供应的主体。预计到2030年，可再生能源在总 绿色环保节能太阳能 能源结构中将占到30％以上，而太阳能光伏发电在世界总电力供应中的占比也将达到10％以上；到2040年，可再生能源将占总能耗的50％以上，太阳能光伏发电将占总电力的20％以上；到21世纪末，可再生能源在能源结构中将占到80％以上，太阳能发电将占到60％以上。这些数字足以显
员 工 培 训 资 料 2008年09月04日初订 目录 第一章太阳能概况 (2) 第二章太阳能电池的发明和未来前景 (3) 1．太阳能电池发明 (3)
2．太阳能电池前景 (4) 第三章太阳能光伏技术 (5) 1．光伏效应 (5) 2．光伏电池分类 (5) 3．晶体硅生产一般工艺流程 (5) 第四章硅太阳能电池的工作原理及其结构 (12) 第五章太阳能电池基本参数 (16) 1．标准测试条件 (16) 2．太阳电池等效电路 (16) 3．伏安(I-V)特性曲线 (17) 4．开路电压 (18) 5．短路电流 (18) 6．最大功率点 (18) 7．最佳工作电压 (18) 8．最佳工作电流 (18) 9．转换效率 (18) 10．填充因子(曲线因子) (19) 12．电压温度系数 (19) 第一章太阳能概况 太阳能是各种可再生能源中最重要的基本能源，生物质能、风能、海洋能、水能等都来自太阳能，广义地说，太阳能包含以上各种可再生能源。太阳能作为可再生能源的一种，则是指太阳能的直接转化和利用。通过转换装置把太阳辐射
能转换成热能利用的属于太阳能热利用技术，再利用热能进行发电的称为太阳能热发电，也属于这一技术领域；通过转换装置把太阳辐射能转换成电能利用的属于太阳能光发电技术，光电转换装置通常是利用半导体器件的光伏效应原理进行光电转换的，因此又称太阳能光伏技术。 二十世纪50年代，太阳能利用领域出现了两项重大技术突破：一是1954年美国贝尔实验室研制出6％的实用型单晶硅电池，二是1955年以色列Tabor提出选择性吸收表面概念和理论并研制成功选择性太阳吸收涂层。这两项技术突破为太阳能利用进入现代发展时期奠定了技术基础。 70年代以来，鉴于常规能源供给的有限性和环保压力的增加，世界上许多国家掀起了开发利用太阳能和可再生能源的热潮。1973年，美国制定了政府级的阳光发电计划，1980年又正式将光伏发电列入公共电力规划，累计投入达8亿多美元。1992年，美国政府颁布了新的光伏发电计划，制定了宏伟的发展目标。日本在70年代制定了“阳光计划”，1993年将“月光计划”（节能计划）、“环境计划”、“阳光计划”合并成“新阳光计划”。德国等欧共体国家及一些发展中国家也纷纷制定了相应的发展计划。90年代以来联合国召开了一系列有各国领导人参加的高峰会议，讨论和制定世界太阳能战略规划、国际太阳能公约，设立国际太阳能基金等，推动全球太阳能和可再生能源的开发利用。开发利用太阳能和可再生能源成为国际社会的一大主题和共同行动，成为各国制定可持续发展战略的重要内容。 二十多年来，太阳能利用技术在研究开发、商业化生产、市场开拓方面都获得了长足发展，成为世界快速、稳定发展的新兴产业之一。 第二章太阳能电池的发明和未来前景 1．太阳能电池发明 1839年法国物理学家A·E·贝克勒尔意外的发现，两片金属进入溶液构成的伏打电池，受到阳光照射时会产生额外的伏打电势，他把这种现象称为光生伏打效应。1883年，有人在半导体硒和金属接触处发现了固体光伏效应。后来就把能够产生光生伏打效应的器件称为光伏器件。由于半导体PN结器件在阳光下光电
硅太阳能电池的结构及 工作原理 集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）
一.引言： 太阳能是人类取之不尽用之不竭的可再生能源。也是清洁能源，不产生任何的环境污染。?? 当电力、煤炭、石油等不可再生能源频频告急，能源问题日益成为制约国际社会经济发展的瓶颈时，越来越多的国家开始实行“阳光计划”，开发太阳能资源，寻求经济发展的新动力。欧洲一些高水平的核研究机构也开始转向可再生能源。在国际光伏市场巨大潜力的推动下，各国的太阳能电池制造业争相投入巨资，扩大生产，以争一席之地。 全球太阳能电池产业1994-2004年10年里增长了17倍，太阳能电池生产主要分布在日本、欧洲和美国。2006年全球太阳能电池安装规模已达1744MW，较2005年成长19％，整个市场产值已正式突破100亿美元大关。2007年全球太阳能电池产量达到3436MW，较2006年增长了56%。 中国对太阳能电池的研究起步于1958年，20世纪80年代末期，国内先后引进了多条太阳能电池生产线，使中国太阳能电池生产能力由原来的3个小厂的几百kW一下子提升到4个厂的4.5MW，这种产能一直持续到2002年，产量则只有2MW左右。2002年后，欧洲市场特别是德国市场的急剧放大和无锡尚德太阳能电力有限公司的横空出世及超常规发展给中国光伏产业带来了前所未有的发展机遇和示范效应。 目前，我国已成为全球主要的太阳能电池生产国。2007年全国太阳能电池产量达到1188MW，同比增长293%。中国已经成功超越欧洲、
日本为世界太阳能电池生产第一大国。在产业布局上，我国太阳能电池产业已经形成了一定的集聚态势。在长三角、环渤海、珠三角、中西部地区，已经形成了各具特色的太阳能产业集群。 中国的太阳能电池研究比国外晚了20年，尽管最近10年国家在这方面逐年加大了投入，但投入仍然不够，与国外差距还是很大。政府应加强政策引导和政策激励，尽快解决太阳能发电上网与合理定价等问题。同时可借鉴国外的成功经验，在公共设施、政府办公楼等领域强制推广使用太阳能，充分发挥政府的示范作用，推动国内市场尽快起步和良性发展。 太阳能光伏发电在不远的将来会占据世界能源消费的重要席位，不但要替代部分常规能源，而且将成为世界能源供应的主体。预计到2030年，可再生能源在总 绿色环保节能太阳能 能源结构中将占到30％以上，而太阳能光伏发电在世界总电力供应中的占比也将达到10％以上；到2040年，可再生能源将占总能耗的50％以上，太阳能光伏发电将占总电力的20％以上；到21世纪末，可再生能源在能源结构中将占到80％以上，太阳能发电将占到60％以上。这些数字足以显示出太阳能光伏产业的发展前景及其在能源领域重要的战略地位。由此可以看出，太阳能电池市场前景广阔。 在太阳能的有效利用当中；大阳能光电利用是近些年来发展最快，最具活力的研究领域，是其中最受瞩目的项目之一。
太阳能电池片工艺简介及厂房建设总结 本文章主要侧重于太阳能电池的生产工艺及厂房及建设探讨，欢迎批评指正。 一、工艺简介及设备环境要求 太阳能电池片生产工艺分为：制绒清洗（扩散前清洗）→扩散→扩散后清洗→刻蚀→PECVD→丝网印刷→烧结→分类检测→封装，以下就各工艺进行详细分析及说明。 扩散前清洗的目的在于制绒，就是把相对光滑的原材料硅片的表面通过强酸和强碱腐蚀，使其凸凹不平，变得粗糙，形成漫反射，减少直射到硅片表面的太阳能的损失。 相关设备有无锡瑞宝，德国RENA，深圳捷佳创。 所使用的介质有HF，HCL，HNO3，NaOH，Na2SiO3和乙醇等。 动力源有自来水，纯水，压缩空气，氮气，工艺冷却水，废水，热排风和酸排风。 制绒的流程：单晶硅绒面的制备是利用硅的各向异性腐蚀，在每平方厘米硅表面形成几百万个四面方锥体也即金字塔结构。由于入射光在表面的多次反射和折射，增加了光的吸收，提高了电池的短路电流和转换效率。硅的各向异性腐蚀液通常用热的碱性溶液，可用的碱有氢氧化钠、氢氧化钾、氢氧化锂和乙二胺等。大多使用廉价的浓度约为1%的氢氧化钠稀溶液来制备绒面硅，腐蚀温度为70-85℃。为了获得均匀的绒面，还应在溶液中酌量添加醇类如乙醇和异丙醇等作为络合剂，以加快硅的腐蚀。制备绒面前，硅片须先进行初步表面腐蚀，用碱性或酸性腐蚀液蚀去约20～25μm，在腐蚀绒面后，进行一般的化学清洗。经过表面准备的硅片都不宜在水中久存，以防沾污，应尽快扩散制结 腐蚀制绒区环境要求：温度要求：23±2℃湿度要求：55±10%；十万级可满足车间要求。 不同设备厂家高度也不同RENA制绒设备的规格为7584*4540*3065，因此一般设计3.5~4米吊顶。 地坪采用>2mm环氧树脂即可，无防静电要求。 腐蚀制绒区排气（18个排气口） 排风量（PP or PVC）：普通漂洗排风3000m3/h+酸排4290m3/h+碱排450m3/h /台 有酸/碱废液，排放酸性约19m3/h,碱性液体约8m3/h 压缩空气6Bar，224NM3/h/台管道采用不锈管 纯水：电子级1级，3.6m3/h/台管道采用CL-PVC 自来水流量2.4m3/h,，平均0.06m3/h/台管道采用PPR 冷却循环水：供水压力5Bar，进水温度18℃，接口流量2.4m3/h/台管道不锈管。 RENA清洗机功率：19.5KW 捷佳创功率：90KW
太阳能电池板原理

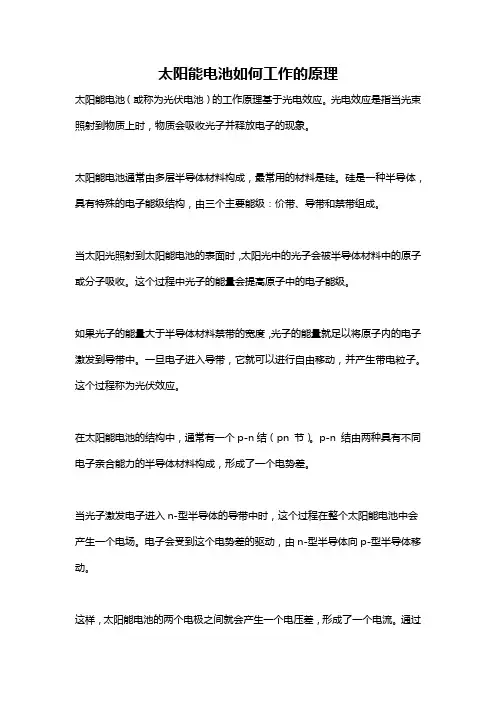

随着全球能源日趋紧张，太阳能成为新型能源得到了大力的开发，其中我们在生活中使用最多的就是太阳能电池了。太阳能电池是以半导体材料为主，利用光电材料吸收光能后发生光电转换，使它产生电流，那么太阳能电池的工作原理是怎么样的呢？太阳能电池是通过光电效应或者光化学效应直接把光能转化成电能的装置。当太阳光照射到半导体上时，其中一部分被表面反射掉，其余部分被半导体吸收或透过。被吸收的光，当然有一些变成热，另一些光子则同组成半导体的原子价电子碰撞，于是产生电子—空穴对。这样，光能就以产生电子—空穴对的形式转变为电能。
一、太阳能电池的物理基础 当太阳光照射ｐ－ｎ结时，在半导体内的电子由于获得了光能而释放电子，相应地便产生了电子——空穴对，并在势垒电场的作用下，电子被驱向型区，空穴被驱向Ｐ型区，从而使凡区有过剩的电子，Ｐ区有过剩的空穴。于是，就在ｐ－ｎ结的附近形成了与势垒电场方向相反的光生电场。 如果半导体内存在P—N结，则在P型和N型交界面两边形成势垒电场，能将电子驱向N区，空穴驱向P区，从而使得N区有过剩的电子，P区有过剩的空穴，在P—N结附近形成与势垒电场方向相反光的生电场。 制造太阳电池的半导体材料已知的有十几种，因此太阳电池的种类也很多。目前，技术最成熟，并具有商业价值的太阳电池要算硅太阳电池。下
面我们以硅太阳能电池为例，详细介绍太阳能电池的工作原理。 1、本征半导体 物质的导电性能决定于原子结构。导体一般为低价元素，它们的最外层电子极易挣脱原子核的束缚成为自由电子，在外电场的作用下产生定向移动，形成电流。高价元素（如惰性气体）或高分子物质（如橡胶），它们的最外层电子受原子核束缚力很强，很难成为自由电子，所以导电性极差，成为绝缘体。常用的半导体材料硅（Si）和锗（Ge）均为四价元素，它们的最外层电子既不像导体那么容易挣脱原子核的束缚，也不像绝缘体那样被原子核束缚的那么紧，因而其导电性介于二者之间。 将纯净的半导体经过一定的工艺过程制成单晶体，即为本征半导体。晶体中的原子在空间形成排列整齐的点阵，相邻的原子形成共价键。
培训资料 前道 一制绒工艺 制绒目的 1?消除表面硅片有机物和金属杂质。 2.去处硅片表面机械损伤层。 3?在硅片表面形成表面组织，增加太阳光的吸收减少反射。 工艺流程 来料，开盒，检查，装片，称重，配液加液，制绒，甩干，制绒后称重，绒面检查，流出。 单晶制绒1号机 2号机 基本原理 1#超声 去除有机物和表面机械损伤层。 目前采用柠檬酸超声，和双氧水与氨水混合超声。
3#4#5#6#制绒 利用NaOH 溶液对单晶硅片进行各向异性腐蚀的特点来制备绒面。当各向异性因子（（100） 面与（111）面单晶硅腐蚀速率之比）=10 时，可以得到整齐均匀的金字塔形的角锥体组成的绒面。绒面具有受光面积大，反射率低的特点。可以提高单晶硅太阳能电池的短路电流，从而提高太阳能电池的光转换效率。 化学反应方程式：Si+2NaOH+H 2O=Nasio 3+2H 2 f 影响因素 1.温度 温度过高，首先就是IPA 不好控制，温度一高，IPA 的挥发很快，气泡印就会随之出现，这样就大大减少了PN 结的有效面积，反应加剧,还会出现片子的漂浮，造成碎片率的增加。可控程度：调节机器的设置，可以很好的调节温度。 2.时间金字塔随时间的变化：金字塔逐渐冒出来；表面上基本被小金字塔覆盖，少数开始成长；金字塔密布的绒面已经形成，只是大小不均匀，反射率也降到比较低的情况；金字塔向外扩张兼并，体积逐渐膨胀，尺寸趋于均等，反射率略有下降。可控程度：调节设备参数，可以精确的调节时间。 3.IPA 1.协助氢气的释放。 2.减弱NaOH 溶液对硅片的腐蚀力度，调节各向因子。纯NaOH 溶液在 高温下对原子排列比较稀疏的100 晶面和比较致密的111 晶面破坏比较大，各个晶面被腐蚀而消融，IPA 明显减弱NaOH 的腐蚀强度，增加了腐蚀的各向异性，有利于金字塔的成形。乙醇含量过高，碱溶液对硅溶液腐蚀能力变得很弱，各向异性因子又趋于1。 可控程度：根据首次配液的含量，及每次大约消耗的量，来补充一定量的液体，控制精度不高。 4.NaOH 形成金字塔绒面。NaOH 浓度越高，金字塔体积越小，反应初期，金字塔成核密度近似不受NaOH 浓度影响，碱溶液的腐蚀性随NaOH 浓度变化比较显著，浓度高的NaOH 溶液与硅反映的速度加快，再反应一段时间后，金字塔体积更大。NaOH 浓度超过一定界限时，各向异性因子变小，绒面会越来越差，类似于抛光。 可控程度：与IPA 类似，控制精度不高。 5.Na 2SiO 3 SI 和NaOH 反应生产的Na2SiO3 和加入的Na2SiO3 能起到缓冲剂的作用，使反应不至于很剧烈,变的平缓。Na 2SiO 3使反应有了更多的起点，生长出的金字塔更均匀，更小一点Na2SiO3 多的时候要及时的排掉，Na2SiO3 导热性差，会影响反应,溶液的粘稠度也增加，容易形成水纹、花蓝印和表面斑点。 可控程度：很难控制。 4#酸洗 HCL 去除硅片表面的金属杂质盐酸具有酸和络合剂的双重作用，氯离子能与多种金属离子形成可溶与水的络合物。 6#酸洗 HF 去除硅片表面氧化层，SiO2+6HF=H 2[siF6]+2H 2O。控制点 1．减薄量定义：硅片制绒前后的前后重量差。 控制范围
太阳能电池的分类简介 （1）硅太阳能电池 硅太阳能电池分为单晶硅太阳能电池、多晶硅薄膜太阳能电池和非晶硅薄膜太阳能电池三种。 单晶硅太阳能电池转换效率最高，技术也最为成熟。在实验室里最高的转换效率为24.7%，规模生产时的效率为15%（截止2011，为18%）。在大规模应用和工业生产中仍占据主导地位，但由于单晶硅成本价格高，大幅度降 低其成本很困难，为了节省硅材料，发展了多晶硅 薄膜和非晶硅薄膜做为单晶硅太阳能电池的替代 产品。 多晶硅薄膜太阳能电池与单晶硅比较，成本低 廉，而效率高于非晶硅薄膜电池，其实验室最高转 换效率为18%，工业规模生产的转换效率为10%（截 止2011，为17%）。因此，多晶硅薄膜电池不久 将会在太阳能电池市场上占据主导地位。 非晶硅薄膜太阳能电池成本低重量轻，转换效率较高，便于大规模生产，有极大的潜力。但受制于其材料引发的光电效率衰退效应，稳定性不高，直接影响了它的实际应用。如果能进一步解决稳定性问题及提高转换率问题，那么，非晶硅太阳能电池无疑是太阳能电池的主要发展产品之一。
2）多晶体薄膜电池 多晶体薄膜电池硫化镉、碲化镉多晶薄膜电池的效率较非晶硅薄膜太阳能电池效率高，成本较单晶硅电池低，并且也易于大规模生产，但由于镉有剧毒，会对环境造成严重的污染，因此，并不是晶体硅太阳能电池最理想的替代产 品。 砷化镓（GaAs）III-V化合物电池的转换效率 可达28%，GaAs化合物材料具有十分理想的光学 带隙以及较高的吸收效率，抗辐照能力强，对热 不敏感，适合于制造高效单结电池。但是GaAs 材料的价格不菲，因而在很大程度上限制了用 GaAs电池的普及。 （3）有机聚合物电池 以有机聚合物代替无机材料是刚刚开始的一个太阳能电池制造的研究方向。由于有机材料柔性好，制作容易，材料来源广泛，成本低等优势，从而对大规模利用太阳能，提供廉价电能具有重要意义。但以有机材料制备太阳能电池的研究仅仅刚开始，不论是使用寿命，还是电池效率都不能和无机材料特别是硅电池相比。能否发展成为具有实用意义的产品，还有待于进一步研究探索。 （5）有机薄膜电池 有机薄膜太阳能电池，就是由有机材料构成核心部分的太阳能电池。大家对有机太阳能电池不熟悉，这是情理中的事。如今量产的太阳能电池里，95%以上是硅基的，而剩下的不到5%也是由其它无机材料制成的 6）染料敏化电池 染料敏化太阳能电池，是将一种色素附着在TiO2粒子上，然后浸泡在一种电解液中。色素受到光的照射，生成自由电子和空穴。自由电子被TiO2吸收，从电极流出进入外电路，再经过用电器，流入电解液，最后回到色素。染料敏化太阳能电池的制造成本很低，这使它具有很强的竞争力。它的能量转换效率为12%左右。 （7）塑料电池 塑料太阳能电池以可循环使用的塑料薄膜为原料，能通过“卷对卷印刷”技术大规模生产，其成本低廉、环保。但塑料太阳能电池尚不成熟，预计在未来5年到10年，基于塑料等有机材料的太阳能电池制造技术将走向成熟并大规模投入使用。 太阳能工作原理 太阳能电池是通过光电效应或者光化学效应直接把光能转化成电能的装置。太阳能发电有两种方式，一种是光一热一电转换方式，另一种是光一电直接转换方式。其中，光一电直接转换方式是利用光电效应，将太阳辐射能直接转换成电能，光一电转换的基本装置就是太阳能电池。太阳能电池是一种大有前途的新型
太阳能电池板及其工作原理
太阳能电池板及其工作原理 性能及特点： 太阳能电池分为单晶硅太阳电池（坚固耐用，使用寿命一般可达20年。光电转换效率为15％。）多晶硅太阳电池（其光电转换效率约14.5％，材料制造简便，节约电耗，总的生产成本较低非晶硅太阳电池。）非晶硅太阳能电池（其光电转换率为10%，成本低，重量轻，应用方便。） 太阳能发电原理： 太阳能不象煤和石油一样用交通工具进行运输，而是应用光学原理，通过光的反射和折射进行直接传输，或者将太阳能转换成其它形式的能量进行间接传输。直接传输适用于较短距离。基本上有三种方法：基本上有三种方法：通过反射镜及其它光学元件组合，改变阳光的传播方向，达到用能地点；通过光导纤维，可以将入射在其一端的阳光传输到另一端，传输时光导纤维可任意弯曲；采用表面镀有高反
射涂层的光导管，通过反射可以将阳光导入室内。间接传输适用于各种不同距离。将太阳能转换为热能，通过热管可将太阳能传输到室内；将太阳能转换为氢能或其它载能化学材料，通过车辆或管道等可输送到用能地点；空间电站将太阳能转换为电能，通过微波或激光将电能传输到地面。 太阳能的光电转换是指太阳的辐射能光子通过半导体物质转变为电能的过程，通常叫做"光生伏打效应”,太阳电池就是利用这种效应制成的。 当太阳光照射到半导体上时，其中一部分被表面反射掉，其余部分被半导体吸收或透过。被吸收的光，当然有一些变成热，另一些光子则同组成半导体的原子价电子碰撞，于是产生电子-空穴对。这样，光能就以产生电子-空穴对的形式转变为电能、如果半导体内存在P-n结，则在P型和n型交界面两边形成势垒电场，能将电子驱向n 区，空穴驱向P区，从而使得n区有过剩的电子，P区有过剩的空穴，在P-n结附近形成与势垒电场方向相反光的生电场。光生电场的一部分除抵销势垒电场外，还使P型层带正电，n型层带负电，在n区与p区之间的薄层产生所谓光生伏打电动势。若分别在P型层和n型层焊上金属引线，接通负载，则外电路便有电流通过。如此形成的一个个电池元件，把它们串联、并联起来，就能产生一定的电压和电流，输出功率。 太阳能发电原理图如下：
高效HIT太阳能电池的发展现状 2013-5-27 13:17|发布者: 沈秋晨|查看: 1973|评论: 0|原作者: 乔秀梅，贾锐等|来自: Solarzoom 摘要: 摘要：带有本征薄层的异质结（Heterojunctionwith Intrinsic Thinfilm（HIT））太阳能电池起源于Hamakawa等设计的a-Si/c-Si堆叠太阳能电池，与单晶、非晶硅太阳能电池相比，其具有低温工艺，高的稳定性等优点， ... 摘要：带有本征薄层的异质结（Heterojunctionwith Intrinsic Thinfilm （HIT））太阳能电池起源于Hamakawa等设计的a-Si/c-Si堆叠太阳能电池，与单晶、非晶硅太阳能电池相比，其具有低温工艺，高的稳定性等优点，具有广阔的发展前景。 本文介绍了HIT太阳能电池的基本结构和能带并对其特点进行了深入的分析，根据相关文献从清洗，透明导电氧化层（TCO）的制备，非晶硅层的制备，背表面场的制备等方面深入分析了HIT太阳能电池的技术发展状况，并以三洋公司为引线，简单介绍了HIT太阳能电池的产业发展现状。 关键词：HIT；太阳能电池；结构；特点；技术发展；产业发展 1HIT太阳能电池的结构及其特点 1.1HIT太阳能电池的结构 1.1.1基本结构 HIT电池的本质是异质结太阳能电池，A.I.Gubanov于1951年就已经提出了异质结的概念，并且进行了理论分析，但是由于当时制备异质结的工艺技术十分复杂和困难，所以异质结的样品迟迟没有制备成功。1960年Anderson成功的制备出高质量的异质结样品，还提出了十分详细的理论模型和能带结构图。带本征薄层异质结（HIT）太阳能电池是由MakotoTanaka和MikioTaguchi等人于1992年在三洋公司第一次制备成功。图1为常见的双面异质结电池的结构示意图，其特征是三明治结构，中间为衬底p(n)型晶体Si，光照侧是n(p)-i型a-Si膜，背面侧是i-p+(n+)型a-Si膜，在两侧的顶层溅射TCO膜，电极丝印在TCO膜上，构成具有对称型结构的HIT太阳电池。本征a-Si:H起到钝化晶体硅表面的缺陷的作用。最常见的是p型硅基异质结太阳能电池，其广泛应用于光伏产业，因为p型硅片是常见的光伏材料且以p型单晶硅为衬底的电池接触电阻较低，但是由于硼和间隙氧的存在，使得以p型单晶硅为衬底的太阳电池有较严重的光照衰减问题。且由于c-Si(p)/a-Si(i/p)界面氢化非晶硅价带带阶（0.45ev）要比导带带阶大（0.15ev），n型硅基比p型硅基更适合双面异质结太阳能电池。图2是异质结的能带图。对n型Si衬底HIT电池，前表面处较大的价带带阶形成少子空穴势阱，因势阱中空穴势垒较高，热发射概率小，从而有效地阻止了光生空穴的传输。在背面处，薄本征a-Si:H层以及n型a-Si:H层与n型c-Si形成有效
随着全球能源日趋紧张，太阳能成为新型能源得到了大力的开发，其中我们在生活中使用最多的就是太阳能电池了。太阳能电池是以半导体材料为主，利用光电材料吸收光能后发生光电转换，使它产生电流，那么太阳能电池的工作原理是怎么样的呢？太阳能电池是通过光电效应或者光化学效应直接把光能转化成电能的装置。当太阳光照射到半导体上时，其中一部分被表面反射掉，其余部分被半导体吸收或透过。被吸收的光，当然有一些变成热，另一些光子则同组成半导体的原子价电子碰撞，于是产生电子—空穴对。这样，光能就以产生电子—空穴对的形式转变为电能。 一、太阳能电池的物理基础 当太阳光照射ｐ－ｎ结时，在半导体内的电子由于获得了光能而释放电子，相应地便产生了电子——空穴对，并在势垒电场的作用下，电子被驱向型区，空穴被驱向Ｐ型区，从而使凡区有过剩的电子，Ｐ区有过剩的空穴。于是，就在ｐ－ｎ结的附近形成了与势垒电场方向相反的光生电场。 如果半导体内存在P—N结，则在P型和N型交界面两边形成势垒电场，能将电子驱向N区，空穴驱向P区，从而使得N区有过剩的电子，P区有过剩的空穴，在P—N结附近形成与势垒电场方向相反光的生电场。
制造太阳电池的半导体材料已知的有十几种，因此太阳电池的种类也很多。目前，技术最成熟，并具有商业价值的太阳电池要算硅太阳电池。下面我们以硅太阳能电池为例，详细介绍太阳能电池的工作原理。 1、本征半导体 物质的导电性能决定于原子结构。导体一般为低价元素，它们的最外层电子极易挣脱原子核的束缚成为自由电子，在外电场的作用下产生定向移动，形成电流。高价元素（如惰性气体）或高分子物质（如橡胶），它们的最外层电子受原子核束缚力很强，很难成为自由电子，所以导电性极差，成为绝缘体。常用的半导体材料硅（Si）和锗（Ge）均为四价元素，它们的最外层电子既不像导体那么容易挣脱原子核的束缚，也不像绝缘体那样被原子核束缚的那么紧，因而其导电性介于二者之间。 将纯净的半导体经过一定的工艺过程制成单晶体，即为本征半导体。晶体中的原子在空间形成排列整齐的点阵，相邻的原子形成共价键。
太阳能电池的分类: 太阳能电池的分类简介 太阳能电池按结晶状态可分为结晶系薄膜式和非结晶系薄膜式(以下表示为a-)两大类，而前者又分为单结晶形和多结晶形。 按材料可分为硅薄膜形、化合物半导体薄膜形和有机膜形，而化合物半导体薄膜形又分为非结晶形 (a-Si:H,a-Si:H:F,a-SixGel-x:H等)、ⅢV族(GaAs,InP等)、ⅡⅥ族(Cds系)和磷化锌 (Zn 3 p 2 )等。 太阳能电池根据所用材料的不同，太阳能电池还可分为：硅太阳能电池、多元化合物薄膜太阳能电池、聚合物多层修饰电极型太阳能电池、纳米晶太阳能电池、有机太阳能电池，其中硅太阳能电池是目前发展最成熟的，在应用中居主导地位。 （1）硅太阳能电池 硅太阳能电池分为单晶硅太阳能电池、多晶硅薄膜太阳能电池和非晶硅薄膜太阳能电池三种。 单晶硅太阳能电池转换效率最高，技术也最为成熟。在实验室里最高的转换效率为24.7%，规模生产时的效率为15%。在大规模应用和工业生产中仍占据主导地位，但由于单晶硅成本价格高，大幅度降低其成本很困难，为了节省硅材料，发展了多晶硅薄膜和非晶硅薄膜做为单晶硅太阳能电池的替代产品。 多晶硅薄膜太阳能电池与单晶硅比较,成本低廉，而效率高于非晶硅薄膜电池，其实验室最高转换效率为18%,工业规模生产的转换效率为10%。因此，多晶硅薄膜电池不久将会国际空间站太阳能电池板在太阳能电地市场上占据主导地位。 非晶硅薄膜太阳能电池成本低重量轻，转换效率较高，便于大规模生产，有极大的潜力。但受制于其材料引发的光电效率衰退效应，稳定性不高，直接影响了它的实际应用。如果能进一步解决稳定性问题及提高转换率问题，那么，非晶硅太阳能电池无疑是太阳能电池的主要发展产品之一。 （2）多元化合物薄膜太阳能电池 多元化合物薄膜太阳能电池材料为无机盐，其主要包括砷化镓III-V族化合物、硫化镉、硫化镉及铜锢硒薄膜电池等。 硫化镉、碲化镉多晶薄膜电池的效率较非晶硅薄膜太阳能电池效率高，成本较单晶硅电池低，并且也易于大规模生产，但由于镉有剧毒，会对环境造成严重的污染，因此，并不是晶体硅太阳能电池最理想的替代产品。 砷化镓（GaAs）III-V化合物电池的转换效率可达28%，GaAs化合物材料具有十分理想的光学带隙以及较高的吸收效率,抗辐照能力强,对热不敏感，适合于制造高效单结电池。但是GaAs材料的价格不菲,因而在很大程度上限制了用GaAs 电池的普及。 铜铟硒薄膜电池（简称CIS）适合光电转换，不存在光致衰退问题，转换效率和多晶硅一样。具有价格低廉、性能良好和工艺简单等优点，将成为今后发展太阳能电池的一个重要方向。唯一的问题是材料的来源，由于铟和硒都是比较稀有的元素，因此，这类电池的发展又必然受到限制。 （3）聚合物多层修饰电极型太阳能电池 以有机聚合物代替无机材料是刚刚开始的一个太阳能电池制造的研究方向。由于有机材料柔性好，制作容易，材料来源广泛，成本底等优势，从而对大规模利用太阳能，提供廉价电能具有重要意义。但以有机材料制备太阳能电池的研究仅仅刚开始，不论是使用寿命，还是电池效率都不能和无机材料特别是硅电池相比。能否发展成为具有实用意义的产品，还有待于进一步研究探索。 （4）纳米晶太阳能电池 纳米TiO2晶体化学能太阳能电池是新近发展的，优点在于它廉价的成本和简单的工艺及稳定的性能。其光电效率稳定在10%以上，制作成本仅为硅太阳电池的1/5～1/10．寿命能达到20年以上。 此类电池的研究和开发刚刚起步，不久的将来会逐步走上市场。 （5）有机太阳能电池 有机太阳能电池，就是由有机材料构成核心部分的太阳能电池。大家对有机太阳能电池不熟悉，这是情理中的事。如今量产的太阳能电池里，95%以上是硅基的，而剩下的不到5%也是由其它无机材料制成的。 Page 1 of 1
太阳电池吸收太阳光就能产生一般电池的功能。但是和传统的电池不一样，传统电池的输出电压和最大输出功率是固定的，而太阳电池的输出电压、电流，功率则是和光照条件及负载的工作点关。正因如此，要应用太阳电池来产生电力，必须了解太阳电池的电流-电压关系，及工作原理。 太阳光的频谱照度： 太阳电池的能量来源是太阳光，因此入射太阳光的强度(intensity)与频谱 (spectrum)就决定了太阳电池输出的电流与电压。我们知道，物体置放于于阳光下，其接受太阳光有二种形式，一为直接（direct)接受阳光，另一为经过地表其它物体散射后的散射（diffuse)阳光。一般情况下，直接入射光约占太阳电池接受光的80%。因此，我们下面的讨论也以直接着实阳光为主。 太阳光的强度与频谱，可以用频谱照度（spectrum irradiance)来表达，也就是单位面积单位波长的光照功率(W/㎡um)。而太阳光的强度（W/㎡),则是频谱照度的所有波长之总和。太阳光的频谱照度则和测量的位置与太阳相对于地表的角度有关，这是因为太阳光到达地表前，会经过大气层的吸收与散射。位置与角度这二项因素，一般就用所谓的空气质量（air mass, AM)来表示。对太阳光照度而言，AMO是指在外太空中，太阳正射的情况，其光强度约为1353 W/㎡,约等同于温度5800K的黑体辐射产生的光源。AMI是指在地表上，太阳正射的情况，光强度约为925 W/m2〇 AMI.5足指在地表上，太阳以45度角入射的情况，光强度约为844 W/㎡。一般也使用AM 1.5来代表地表上太阳光的平均照度。 太阳电池的电路模型： 一个太阳电池没有光照时，它的特性就是一个p-n结二极管。而一个理想的二极管其电流-电压关系可表为 其中I代表电流，V代表电压，Is是饱和电流，和VT=KBT/q0, 其中KB代表BoItzmann常数，q0是单位电量，T是温度。在室温下，VT=0.026v。需注意的是，P-n二极管电流的方向是定义在器件内从P型流向n型，而电压的正负值，则是定义为P 型端电势减去n型端电势。因此若遵循此定义，太阳电池工作时，其电压值为正，电流值为负，I-V曲线在第四象限。这里必须提醒读者的是，所谓的理想二极管是建立在许多物理条件上，而'实际的二极管自然会有一些非理想（nonideal)的因素影响器件的电流-电压关系，例如产生-复合电流，这里我们不多做讨论。 当太阳电池受到光照时，p-n二极管内就会有光电流。因为p-n结的内建电场方向是从n型指向p型，光子被吸收产生的电子-空穴对，电子会往n型端跑，而空穴会往p型端跑，则电子和空穴二者形成的光电流会由n型流到p 型。一般二极管的正电流方向是定义为由p型流到n型。这样，相对于理想二极管，太阳电池光照时产生的光电流乃一负向电流。而太阳电池的电流-电压关系就是理想二极管加上一个负向的光电流IL，其大小为： 也就是说，没有光照的情况，IL=0,太阳电池就是一个普通的二极管。当太阳电池短路时，也就是V=0,其短路电流则为Isc=-IL.也就是说当太阳电池短路，短路电流就是入射光产生光电流。若太阳电池开路，也就是你I=0，其开路电压则为:
太阳能电池历史、原理、分类 引言 太阳能作为一种巨量可再生能源，是人类取之不尽、用之不竭的可再生能源，是地球上最直接最普遍也是最清洁的能源。将太阳能转换为电能是大规模利用太阳能的重要技术基础，其转换途径很多，有光电直接转换，有光热电间接转换等。但利用太阳能电池进行光电直接转换是运用最为广泛的方式。 历史： 太阳能电池发展历史可以追溯到1 8 3 9 年，当时的法国物理学家Alexander-Edmond Becquerel发现了光伏特效应（P h o t o v o l t a i ceffect ）。直到1883 年，第一个硒制太阳能电池才由美国科学家Charles Fritts 所制造出来。在1930年代，硒制电池及氧化铜电池已经被应用在一些对光线敏感的仪器上，例如光度计及照相机的曝光针上。 而现代化的硅制太阳能电池则直到1946 年由一个半导体研究学者Russell Ohl 开发出来。接着在1954年，科学家将硅制太阳能电池的转化效率提高到6% 左右。随后，太阳能电池应用于人造卫星。1973年能源危机之后，人类开始将太阳能电池转向民用。最早应用于计算器和手表等。1974 年，Haynos 等人，利用硅的非等方性（a n i s o t r o p i c）的蚀刻（etching）特性，慢慢的将太阳能电池表面的硅结晶面，蚀刻出许多类似金字塔的特殊几何形状。有效降低太阳光从电池表面反射损失，这使得当时的太阳能电池能源转换效率达到17%。 1976年以后，如何降低太阳能电池成本成为业内关心的重点。1990年以后，电池成本降低使得太阳能电池进入民间发电领域，太阳能电池开始应用于并网发电。 世界太阳能电池发展的主要节点： 1839年法国科学家贝克勒尔发现“光生伏特效应”，即“光伏效应”。 1876年亚当斯等在金属和硒片上发现固态光伏效应。 1883年制成第一个“硒光电池”，用作敏感器件。 1930年肖特基提出Cu2O势垒的“光伏效应”理论。同年，朗格首次提出用“光伏效应”制造“太阳电池”，使太阳能变成电能。 1931年布鲁诺将铜化合物和硒银电极浸入电解液，在阳光下启动了一个电动机。1932年奥杜博特和斯托拉制成第一块“硫化镉”太阳电池。 1941年奥尔在硅上发现光伏效应。 1954年恰宾和皮尔松在美国贝尔实验室，首次制成了实用的单晶太阳电池，效率为6%。同年，韦克尔首次发现了砷化镓有光伏效应，并在玻璃上沉积硫化镉薄膜，制成了第一块薄膜太阳电池。 1955年吉尼和罗非斯基进行材料的光电转换效率优化设计。同年，第一个光电航标灯问世。美国RCA研究砷化镓太阳电池。 1957年硅太阳电池效率达8%。 1958年太阳电池首次在空间应用，装备美国先锋1号卫星电源。 1959年第一个多晶硅太阳电池问世，效率达5%。 1960年硅太阳电池首次实现并网运行。 1962年砷化镓太阳电池光电转换效率达13%。 1969年薄膜硫化镉太阳电池效率达8%。 1972年罗非斯基研制出紫光电池，效率达16%。 1972年美国宇航公司背场电池问世。 1973年砷化镓太阳电池效率达15%。
光伏电池板 1.1 光伏电池板的发电原理 利用太阳能电池的光生伏打效应直接把太阳的辐射能转换为电能的一种发电方式； 1.2 光伏发电的优点 光伏电池板发电过程简单，没有机械转动部件，不消耗燃料，不排放包括温室气体在内的任何物质，无噪音、无污染；太阳能资源分布广泛且取之不尽；光伏电池板发电性能稳定可靠，使用寿命长达（25年以上）； 1.3 光伏发电的缺点 （1）能量密度低，通常用太阳辐照度来表示，地球表面最高值为1.2KW·H/㎡，且绝多数地区和大多数的日照时间内都低于1.0KW·H/㎡. （2）占地面积大。每10KW太阳能发电功率占地约100㎡，平均每平方米面积发动功率为100W （3）效率低成本高，受气候环境因素影响大。 1.4 光伏电池板效率组件的性能参数 （1）短路电流：将光伏组件的正负极短路，此时的电流就是电池组件的短路电流，短路电流是随光强的变化而变化的 （2）开路电压: 当光伏电池组件的正负极不接负载时，组件正负极之间的电压就是开路电压，开路电压时随电池片串联数量的增减而变化的。 （3）峰值电流: 光伏电池组件在最大的输出功率时的工作电流。 （4）峰值电压: 光伏电池组件在最大的输出功率时的工作电压，组件的峰值电压随电池片串联数量的增减而变化的。 （5）峰值功率: 光伏组件的最大输出功率，峰值功率是指光伏电池组件在正常工作或测试条件下得最大输出功率，光伏电池组件的测量要在标准条件下进行，其条件是：辐照度1000W/㎡、光谱AM1.5 、测试温度25℃。 （6）转换效率：η= 光伏电池组件的峰值功率÷（光伏电池组件的有效面积×单位面积的入射光功率）；其中单位面积的入射光功率 = 1000W/㎡; 1.5 光伏电池组件安装注意事项
有机太阳能电池的原理和应用 一、结构和基本原理 目前的有机太阳能电池可以分为三类。 1.1 肖特基型有机太阳能电池 第一个有机光电转化器件是由Kearns 和Calvin在1958 年制备的，其主要材料为镁酞菁（MgPc）染料，染料层夹在两个功函数不同的电极之间。在这种有机半导体器件中，电子在光照下被从HOMO 能级激发到LUMO能级，产生一对电子和空穴。电子被低功函数的电极提取，空穴则被来自高功函数电极的电子填充，由此在光照下形成光电流。理论上，有机半导体膜与两个不同功函数的电极接触时，会形成不同的肖特基势垒。这是光致电荷能定向传递的基础。因而此种结构的电池通常被称为“肖特基型有机太阳能电池”。在这个器件上，他们观测到了200 mV的开路电压，光电转化效率很低。此后二十多年间，有机太阳能电池领域内创新不多，所有报道的器件之结构都类似于1958 年版，只不过是在两个功函数不同的电极之间换用各种有机半导体材料。由于肖特基型有机太阳能电池是单纯由一种纯有机化合物夹在两层金属电极之间制成的，因此效率比较低，现在已经被淘汰。 1.2 双层膜异质结型有机太阳能电池 在肖特基型有机太阳能电池的基础上，1986 年，行业内出现了一个里程碑式的突破。 实现这个突破的是柯达公司的邓青云博士。这个时代的有机太阳能电池所采用的有机材料主要还是具有高可见光吸收效率的有机染料。邓青云的器件之核心结构是由四羧基苝的一种衍生物（又称作PV）和铜酞菁（CuPc）组成的双层膜。这种太阳能电池又叫做p-n 异质结型有机太阳能电池。在双层膜结构中，p-型半导体材料（电子给体（Donor），以下简记为D）和n-型半导体材料（电子受体（Acceptor），以下简记为A）先后成膜附着在正负极上（下图）。D 层或者 A 层受到光的激发生成激子，激子扩散到 D 层和 A 层界面处发生点电荷分离生成载流子，然后电子经A层传输到电极，空穴经D层传输到对应的电极。1992 年，土耳其人Sariciftci 在美国发现，激发态的电子能极快地从有机半导体分子注 入到C60 分子中，而反向的过程却要慢得多。也就是说，在有机半导体材料与C60 的界面上，激子可以以很高的速率实现电荷分离，而且分离之后的电荷不容易在界面上复合。这是由于C60的表面是一个很大的共轭结构，电子在由60个碳原子轨道组成的分子轨道上离域，可以对外来的电子起到稳定作用。因此C60 是一种良好的电子受体材料。1993 年，Sariciftci在此发现的基础上制成PPV/C60 双层膜异质结太阳能电池。PPV通常叫作“聚对苯乙烯撑”，是一种导电聚合物，也是一种典型的P 型有机半导体材料。此后，以C60 为电子受体的双层膜异质结型太阳能电池层出不穷。 1.3 混合异质结型有机太阳能电池 随后，研究人员在此类太阳能电池的基础上又提出了一个重要的概念：混合异质结（Bulk Heterojunction）。混合异质结概念主要针对光电转化过程中激子分离和载流子传输这两方面的限制。双层膜太阳能电池中，虽然两层膜的界面有较大的面积，但激子仍只能在界面区域分离，离界面较远处产生的激子往往还没移动到界面上就复合了。而且有机材料的载流子迁移率通常很低，在界面上分离出来的载流子在向电极运动的过程中大量损失。这两点限制了双层膜电池的光电转化效率。 而所谓“混合异质结”，就是将给体材料和受体材料混合起来，通过共蒸或者旋涂的方法制成一种混合薄膜。其给体和受体在混合膜里形成一个个单一组成的区域，在任何位置产生的激子都可以通过很短的路径到达给体与受体的界面（即结面），电荷分离的效率得到了提高。同时，在界面上形成的正负载流子亦可通过较短的途径到达电极，从而弥补载流子迁移率的不足。2008 年3 月，大阪大学和大阪市立研究所宣布，成功开发出了单元转换效率高
