防火阀

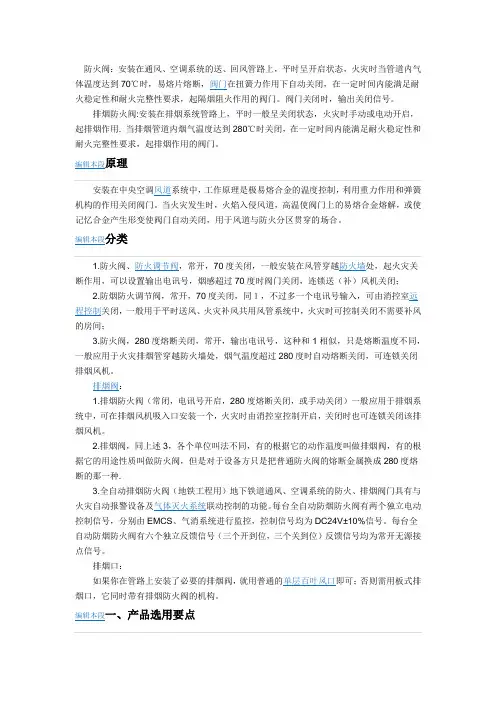

防火阀：安装在通风、空调系统的送、回风管路上，平时呈开启状态，火灾时当管道内气体温度达到70℃时，易熔片熔断，阀门在扭簧力作用下自动关闭，在一定时间内能满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。阀门关闭时，输出关闭信号。
排烟防火阀:安装在排烟系统管路上，平时一般呈关闭状态，火灾时手动或电动开启，起排烟作用. 当排烟管道内烟气温度达到280℃时关闭，在一定时间内能满足耐火稳定性和耐火完整性要求，起排烟作用的阀门。
原理
安装在中央空调风道系统中，工作原理是极易熔合金的温度控制，利用重力作用和弹簧机构的作用关闭阀门。当火灾发生时，火焰入侵风道，高温使阀门上的易熔合金熔解，或使记忆合金产生形变使阀门自动关闭，用于风道与防火分区贯穿的场合。
分类
1.防火阀、防火调节阀，常开，70度关闭，一般安装在风管穿越防火墙处，起火灾关断作用，可以设置输出电讯号，烟感超过70度时阀门关闭，连锁送（补）风机关闭；
2.防烟防火调节阀，常开，70度关闭，同１，不过多一个电讯号输入，可由消控室远程控制关闭，一般用于平时送风、火灾补风共用风管系统中，火灾时可控制关闭不需要补风的房间；
3.防火阀，280度熔断关闭，常开，输出电讯号，这种和1相似，只是熔断温度不同，一般应用于火灾排烟管穿越防火墙处，烟气温度超过280度时自动熔断关闭，可连锁关闭排烟风机。
排烟阀：
1.排烟防火阀（常闭，电讯号开启，280度熔断关闭，或手动关闭）一般应用于排烟系统中，可在排烟风机吸入口安装一个，火灾时由消控室控制开启，关闭时也可连锁关闭该排烟风机。
2.排烟阀，同上述3，各个单位叫法不同，有的根据它的动作温度叫做排烟阀，有的根据它的用途性质叫做防火阀，但是对于设备方只是把普通防火阀的熔断金属换成280度熔断的那一种.
3.全自动排烟防火阀（地铁工程用）地下铁道通风、空调系统的防火、排烟阀门具有与火灾自动报警设备及气体灭火系统联动控制的功能。每台全自动防烟防火阀有两个独立电动控制信号，分别由EMCS、气消系统进行监控，控制信号均为DC24V±10%信号。每台全自动防烟防火阀有六个独立反馈信号（三个开到位，三个关到位）反馈信号均为常开无源接点信号。
排烟口：
如果你在管路上安装了必要的排烟阀，就用普通的单层百叶风口即可；否则需用板式排烟口，它同时带有排烟防火阀的机构。
一、产品选用要点
1. 防火阀选用主要控制参数为规格等。
2. 防火阀适用于通风空调系统，除公共建筑的厨房排油烟系统用防火阀，动作温度为150℃外，一般通风空调系统用防火阀动作温度为70℃。
3. 防火阀适用于通风、空调或排烟系统的管道上，基本功能和适用范围见表1。
4. 选用阀门时应注意阀门的功能，如常开还是常闭、自动关闭开启、手动关闭开启、手动复位、讯号输出、远距离控制等要求。
5. 阀门若与风机联动的应选用带双微动开关装置。
6. 阀体叶片应为钢板，厚度为2~6mm，阀体为不燃材料制作，转动部件应采用耐腐蚀的金属材料，并转动灵活。阀门的外壳厚度不得小于2mm。易融部件应符合消防部门的认可标准。
二、施工、安装要点
1. 防火阀可与通风机、排烟风机联锁。
2. 阀门的操作机构一侧应有不小于200mm 的净空间以利检修。
3. 安装阀门前必须检查阀门的操作机构是否完好，动作是否灵活有效。
4. 防火阀应安装在紧靠墙或楼板的风管管段中，防火分区隔墙两侧的防火阀距墙表面不应大于200mm，防火阀两侧各2.0m范围内的管道及其绝热材料应采用不燃材料。
5. 防火阀应单独设支吊架，以防止发生火灾时管道变形影响其性能。
6. 防火阀的熔断片应装在朝向火灾危险性较大的一侧。
三、执行标准
产品标准
GB15930-1995《防火阀试验方法》
工程标准
GB50045-95《高层民用建筑设计防火规范》
GB50016-2006《建筑设计防火规范》
GB50243-2002《通风与空调工程施工质量验收
第四十五章防火阀、排烟防火阀、排烟阀（口） 第一节概述 防火阀、排烟防火阀、排烟阀（口）是建筑物通风、空气调节系统和机械排烟系统的重要组件。我国从1995年开始，陆续颁布了有关该类产品的标准：GB15930－1995 《防火阀试验方法》、GB15931－1995 《排烟防火阀试验方法》、GA481－2004 《排烟阀（口）》。 一、术语和定义 1．防火阀 安装在通风、空调系统的送、回风管道上，平时呈开启状态，当管道内烟气温度达到70℃时关闭，在一定时间内满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。 2．排烟防火阀 安装在机械排烟系统的管道上，平时呈开启状态，火灾时当排烟管道内烟气温度达到280℃时关闭，在一定时间内满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。 3．排烟阀(口) 安装在机械排烟系统各支管端部（烟气吸入口）处，平时呈常闭状态，需要排烟时手动或电动打开，起排烟作用的阀门。 表面带有装饰口或进行过装饰处理的排烟阀称为排烟口。 二、分类及型号规格 （一）分类 1.防火阀（排烟防火阀） 目前市场产品基本按以下三种形式分类： （1）按开口形状分类：可分为矩形阀门和圆形阀门。 （2）按控制方式分类见表1,每个阀门可有一种或多种控制方式。 （3）按使用功能分类见表2。 2.排烟阀（口） （1）按结构型式分类：可分为翻板型（代号为B）和多叶型（代号为Y）； （2）按开口形状分类：可分为矩形排烟阀（口）和圆形排烟阀（口）。 表1
表2 （二）型号规格 1.规格尺寸 目前市场产品常用尺寸基本为： 矩形阀门：最小为120mm×120mm，最大为1250mm×2000mm。 圆形阀门：最小为Φ120mm，最大为Φ1000mm。 2.规格代号或标记 （1）防火阀、排烟防火阀 在GB15930－1995 和GB15931－1995标准中未对产品的型号规格作规定，因而各企业产品的规格代号不统一，但都以其开公称尺寸作为主参数。 （2）排烟阀（口） 按照GA481－2004标准的规定，排烟阀（口）的标记如下： 排烟阀（口）GA481 －×1×2－×3 / ×4×5 其中：×1——结构代号（翻板型代号为B，多叶型代号为Y）； ×2——公称尺寸（mm）； ×3——额定工作电压（V）； ×4——额定工作电流（A）；
泄压阀工作原理 一、ZSX梭式泄压阀的特点： 1、准确且保持不变的安全稳定压力，一旦超压，泄压阀能充分打开及时泄压。 2、关闭速度可调，消除压力波动。 3、隔膜传动机构将操作滞后现象减小到最小。 4、它可安装在任何位置，不用改变压力设定值或从管路上拆除就可进行维修和检查。 二、ZSX梭式泄压阀的作用 在达到安全压力上限的时候能够自动开起,降低压力保证安全.最常见的就是家中的压力锅上的卸压阀,他 是简单的机械式卸压,还有暖气和空调系统的卸压阀,是水浮式卸压阀.就是在系统压力超过设计规定的时候，把压力释放一部分，让系统正常工作的一种阀门。 三、ZSX梭式泄压阀主要零部件材料 四、ZSX梭式泄压阀的规格 泄压阀和安全阀的区别 一：卸压阀原理是，当管路中的压力大于卸压阀的设定压力的时候，油液会有卸压阀处流出，从而控制管路中的压力不会超过某一限定值。针式卸压阀，是通过调整阀门中的弹簧力长短，来调节压紧力，当管路中压力高于设定值时，弹簧被反向压迫，从而密封顶针打开，油液泄漏流出，起到保护设备，调节系统压力的作用。 二：所谓安全阀广义上讲包括泄放阀，从管理规则上看，直接安装在蒸汽锅炉或一类压力容
器上，其必要条件是必须得到技术监督部门认可的阀门，狭义上称之为安全阀，其他一般称之为泄放阀。
三：安全阀与泄放阀在结构和性能上很相似，二者都是在超过开启压力时自动排放内部的介质，以保证生产装置的安全。由干存在这种本质上类似性，人们在使用时，往往将二者混同，另外，有些生产装置在规则上也规定选用哪种均可。因此，二者的不同之处往往被忽视。从而也就出现了许多间题。如果要将二者作出比较明确的定义，则可按照《ASME锅炉及压力容器规范》第一篇中所阐述的定义来理解： 安全阀（Safety Valve）一种由阀前介质静压力驱动的自动泄压装置。其特征为具有突开的全开启动作。用于气体或蒸汽的场合。（2）泄放阀（Relief Valve），又称溢流阀，一种由阀前介质静压力驱动的自动泄压装置。它随压力超过开启力的增长而按比例开启。主要用于流体的场合 泄压阀有很都工作原理和安全阀一样，但是不能当做安全阀使用。 苏州高中压阀门厂有限公司（注：文档可能无法思考全面，请浏览后下载，供参考。）
电磁阀是用来控制流体的自动化基础元件，属于执行器；并不限于液压，气动。电磁阀用于控制液压流动方向，工厂的机械装置一般都由液压钢控制，所以就会用到电磁阀。 电磁阀的工作原理，电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。 上面说得是电磁阀的普通原理 实际上，根据流过介质的温度，压力等情况，比如管道有压力和自流状态无压力。电磁阀的工作原理是不同的。 比如在自流状态下需要零压启动的，就是通电后，线圈整个把闸体吸起来。 而有压力状态的电磁阀，则是线圈通电后吸出插在闸体上的一个销子，用流体自身的压力把闸体顶起来。 这两种方式的不同之处是，自流状态的电磁阀，因为线圈要吸起整个闸体，所以体积较大而带压状态的电磁阀，只需要吸起销子，所以体积可以做的比较小。 直动式电磁阀： 原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。 特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。 分布直动式电磁阀： 原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。 特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。 先导式电磁阀： 原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。 特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。 二位二通电磁阀由阀体和电磁线圈两部分组成，是自带桥式整流电路，并带过电压、过电流安全保护的直动式结构. 电磁阀线圈不通电。此时，电磁阀铁芯在回复弹簧的作用下靠在双管端，关闭双管端出口，单管端出口处于开启状态，制冷剂从电磁阀单管端出口管流向冷藏室蒸发器、冷冻室蒸发器流回压缩机，实现制冷循环。
活塞安全阀原理 安全阀一般应装设排汽管，排汽管应直通安全地点，并有足够的截面积，保证排汽畅通。安全阀排气管底部应装有接到安全地点的疏水管，在排气管和疏水管上都不允许装设阀门。 安全阀是一种安全保护性的阀门，主要用于管道和各种承压设备上，当介质工作压力超过允许压力数值时，安全阀自动打开向外排放介质，随着介质压力的降低，‘安全阀将重新关闭，从而防止管道和设备的超压危险。 高效且可靠的活塞安全阀是筒仓系统必不可少的设备。当压力值在预置范围内时，螺旋弹簧使阀盖保持关闭状态。三根外部的弹簧杆使外部环形阀盖保持紧密闭合直至筒仓内产生的压力小于弹簧力。当仓内压力过高或过低时，一旦压力值超过预置范围，阀盖就上推使压力释放。较小的阀盖从下方罩住外部阀盖的中心圆形开口。较小的阀盖通过单根弹簧杆固定，并通过筒仓内的标准大气加压到外部阀盖上。抽压时，弹簧压缩并使阀盖下降。空气从筒仓外部进入，此时确保了快速的压力平衡并将中心阀盖推入关闭位。整个工作过程无需人工操作。广泛用于贮料缸、贮料斗的顶部，通常与仓顶除尘机配合一起使用。 当设备内的压力在一定的工作压力范围之内时，内部介质作用于阀瓣上面的力小于加载机构加在阀上面的力，两者之差构成阀瓣与阀座之间的密封力，使阀瓣紧压着阀座，设备的介质无法排出。当设备内的压力超过规定的工作压力并达到安全阀的开启压力时，内部介质作用于闹瓣上面的力大于加载机构施
加在它上面的力，于是阀瓣离开阀座，安全阀开启，设备内的介质即通过阀座排出。 安全阀在系统中起安全保护作用。当系统压力超过规定值时，安全阀汀开，将系统中的一部分气体排入大气，使系统压力不超过允许值，从而保证系统不因压力过高而发生事故。安全阀又称溢流阀。气源压力作用在活塞A上，当压力超过由弹簧力确定的安全值时，活塞A被顶开，一部分压缩空气即从阀口排入大气；当气源压力低于安全值时，弹簧驱动活塞下移，关闭阀口。
消防防排烟阀规范 篇一:消防验收规范(防排烟篇) 建筑工程消防设施施工及验收规范(防排烟系统篇) 1.1 设备及配件进场 1.1.1 一般规定 1 主要设备应有装箱清单、设备说明书、产品质量合格证书和产品性能检测报告等随机文件，进口设备还应具有商检合格的证明文件。所有产品的型号、规格均应符合设计要求。 2 设备安装前，应进行开箱检查，并形成验收文字记录。参加人员为建设、监理、施工和厂商等方单位的代表。 3 设备就位前应对其基础进行验收，合格后方能安装。 4 设备的搬运和吊装必须符合产品说明书的有关规定，并应做好设备的保护工作，防止因搬运或吊装而造成设备损伤。 1.1.2 风管 1 普通风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定。金属风管的钢板或镀锌钢板的厚度不得小于表7.1.2的规定。表1.1. 2 钢板风管板材厚度(mm) 风管直径或长边尺寸b 送风系统 1 b?320 320,b?450 450,b?630 630,b?1000 1000,b?1250 1250,b?2000 2000,b?4000 0.5 0.6 0.6 0.8 1.0 1.0 1.2 排烟系统 0.8 0.8
0.8 1.0 1.0 1.2 按设计 检查数量:按材料与风管加工批数量抽查10%，不得少于5件。 检查方法:查验材料质量合格证明文件、性能检测报告，尺量、观察检查。 2 防火风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定; 风管的本体、框架与固定材料、密封材料等必须为不燃材料，耐火极限应符合设计的规定。 检查数量:按材料与风管加工批数量抽查10%，不得少于5件。检查方法:查验材料质量合格证明文件、性能检测报告，观察检查。 1.1.3 风管部件 1 防火阀和排烟防火阀必须符合产品标准的规定，并具有 2 相应的产品合格证明文件。检查数量:按种类、批抽查10%，不得少于,个。 检查方法:核对产品的合格证明文件、性能检测报告。 2 电动的防火阀、排烟防火阀、排烟口和送风口的驱动装置，动作应可靠。 检查数量:按批抽查10%，不得少于1个。 检查方法:核对产品的合格证明文件、性能检测报告、观察或测试。 1.1.4 风机 1 防、排烟风机必须符合产品标准的规定，并具有相应的产品合格证明文件。检查数量:全数检查。 检查方法:核对产品的合格证明文件、性能检测报告。 1.1.5 其他附件
1．防火阀、排烟口 一、用途： 通风、空气调节及排烟系统上使用的自动、手动《排烟防火阀、排烟口（阀）以及防火阀》等系列新产品已广泛使用在高层建筑、公共建筑、地下建筑及工业建筑中。 防排烟设备的电气控制要求 二、各种阀门操作装置型号及功能特点一览表 注：操作装置型号字母含义： S－代表电磁铁动作DC24V 0.5A F－代表温度熔断器动作， V－代表风量调节装置
D－代表手动复位动作 B－代表远距离缆绳控制自动、手动开启装置的盒子。 三、防火阀系列产品 防烟防火调节阀、防火调节阀、防火阀通用规格 各类防火阀操作装置数量及叶片数量 2．621、621R（SFVD）防烟防火调节阀 一、用途：
按GBJ45-82第7、2、3条安装在有防烟防火要求的通风，空调系统风管上，平时常开，自动或手动关闭，又可70℃关闭、手动复位开启。 二、技术性能： 1．根据火灾信号或用手动拉绳使阀门关闭。 2．微动开关输出阀门关闭信号及联动控制线由防火中心连动控制通风、空调机。 3．依靠70℃温度熔断器动作，阀门也可迅速关闭。 4．阀门叶片90o，五等分调节风量。 四、外形尺寸 621R（SFVD）防烟防火调节阀规格（mm）
621(SFVD)防烟防火调节阀规格 3．631（SD）、631R（SD）防烟阀 一、用途： 安装在有防烟防火要求的通风，空调系统风管上，平时常开，自动或手动关闭手动复位开启。 二、技术性能： 1．根据火灾信号或手动拉索使阀门关闭。 2．微动开关输出阀门关闭信号及联动控制绳，由防火中心连动控制通风，空调机停止。三、外形尺寸： 631（SD）防烟阀规格（mm）
弹簧安全阀工作原理 当安全阀阀瓣下的蒸汽压力超过弹簧的压紧力时，阀瓣就被顶开。阀瓣顶开后，排出蒸汽由于下调节环的反弹而作用在阀瓣夹持圈上，使阀门迅速打开。随着阀瓣的上移，蒸汽冲击在上调节环上，使排汽方向趋于垂直向下，排汽产生的反作用力推着阀瓣向上，并且在一定的压力范围内使阀瓣保持在足够的提升高度上随着安全阀的打开，蒸汽不断排出，系统内的蒸汽压力逐步降低。此时，弹簧的作用力将克服作用于阀瓣上的蒸汽压力和排汽的反作用力，从而关闭安全阀。 弹簧安全阀结构特点 弹簧安全阀由阀瓣和阀座组成密封面，阀瓣与阀杆相连，阀杆的总位移量必须满足阀门从关闭到全开的要求。安全阀的整定压力主要是通过调整螺栓改变弹簧压力来调整。阀门上部装有杠杆机构，用于在动作试验时手动提升阀杆。阀体内装有上、下两个调节环，调节下部调节环可使阀门获得一个完整的起跳动作，上调节环用来调节回座压力。回座压力过低，阀门保持开启的时间较长；回座压力太高，将使阀门持续起跳和关闭，产生颤振，导致阀门损坏，而且还会降低阀门的排放量。上部调节环的最佳位置应能使阀门达到全行程。
弹簧安全阀结构示意图 调节上环和下环 向右（逆时针方向）移动上调节环（导向套），即升高上调节环，从而减少安全阀的排汽量，提高安全阀的回座压力；向左移动上调节环，即降低上调节环，从而增加安全阀的排放量，降低安全阀的回座压力。调整上调节环位置的高低，实际改变蒸汽对阀瓣的反作用力。上调节环下移，则蒸汽对阀瓣的反作用力增大，使安全阀不易回座，则这样可以降低回座压力。上调节环的调节必须配合下调节环（喷嘴环）的微小调节，才能使安全阀的运行更为可靠、灵敏、正确。向右（逆时针方向）
防火阀术语 防火阀：安装在通风、空调系统的送、回风管路上，平时呈开启状态，火灾时当管道内气体温度达到70℃时，易熔片熔断，阀门在扭簧力作用下自动关闭，在一定时间内能满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。阀门关闭时，输出关闭信号。 排烟防火阀:安装在排烟系统管路上，平时一般呈关闭状态，火灾时手动或电动开启，起排烟作用. 当排烟管道内烟气温度达到280℃时关闭，在一定时间内能满足耐火稳定性和耐火完整性要求，起排烟作用的阀门。 安装在中央空调风道系统中，工作原理是极易熔合金的温度控制，利用重力作用和弹簧机构的作用关闭阀门。当火灾发生时，火焰入侵风道，高温使阀门上的易熔合金熔解，或使记忆合金产生形变使阀门自动关闭，用于风道与防火分区贯穿的场合。 1.防火阀、防火调节阀，常开，70度关闭，一般安装在风管穿越防火墙处，起火灾关断作用，可以设置输出电讯号，温度超过70度时阀门关闭，连锁送(补)风机关闭； 2.防烟防火调节阀，常开，70度关闭，同１，不过多一个电讯号输入，可由消控室远程控制关闭，一般用于平时送风、火灾补风共用风管系统中，火灾时可控制关闭不需要补风的房间； 3.防火阀，280度熔断关闭，常开，输出电讯号，这种和1相似，只是熔断温度不同，一般应用于火灾排烟管穿越防火墙处，烟气温度超过280度时自动熔断关闭，可连锁关闭排烟风机。 排烟阀： 1.排烟防火阀(常闭，电讯号开启，280度熔断关闭，或手动关闭)一般应用于排烟系统中，可在排烟风机吸入口安装一个，火灾时由消控室控制开启，关闭时也可连锁关闭该排烟风机。 2.排烟阀，同上述3，各个单位叫法不同，有的根据它的动作温度叫做排烟阀，有的根据它的用途性质叫做防火阀，但是对于设备方只是把普通防火阀的熔断金属换成280度熔断的那一种. 3.全自动排烟防火阀(地铁工程用)地下铁道通风、空调系统的防火、排烟阀门具有与火灾自动报警设备及气体灭火系统联动控制的功能。每台全自动防烟防火阀有两个独立电动控制信号，分别由EMCS、气消系统进行监控，控制信号均为DC24V±10%信号。每台全自动防烟防火阀有六个独立反馈信号(三个开到位，三个关到位)反馈信号均为常开无源接点信号。 排烟口： 如果你在管路上安装了必要的排烟阀，就用普通的单层百叶风口即可；否则需用板式排烟口，它同时带有排烟防火阀的机构。． 一、产品选用要点
防火阀：安装在通风、空调系统的送、回风管路上，平时呈开启状态，火灾时当管道内气体温度达到70℃时，易熔片熔断，阀门在扭簧力作用下自动关闭，在一定时间内能满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。阀门关闭时，输出关闭信号。 排烟防火阀:安装在排烟系统管路上，平时一般呈关闭状态，火灾时手动或电动开启，起排烟作用. 当排烟管道内烟气温度达到280℃时关闭，在一定时间内能满足耐火稳定性和耐火完整性要求，起排烟作用的阀门。 编辑本段原理 安装在中央空调风道系统中，工作原理是极易熔合金的温度控制，利用重力作用和弹簧机构的作用关闭阀门。当火灾发生时，火焰入侵风道，高温使阀门上的易熔合金熔解，或使记忆合金产生形变使阀门自动关闭，用于风道与防火分区贯穿的场合。 编辑本段分类 1.防火阀、防火调节阀，常开，70度关闭，一般安装在风管穿越防火墙处，起火灾关断作用，可以设置输出电讯号，烟感超过70度时阀门关闭，连锁送（补）风机关闭； 2.防烟防火调节阀，常开，70度关闭，同１，不过多一个电讯号输入，可由消控室远程控制关闭，一般用于平时送风、火灾补风共用风管系统中，火灾时可控制关闭不需要补风的房间； 3.防火阀，280度熔断关闭，常开，输出电讯号，这种和1相似，只是熔断温度不同，一般应用于火灾排烟管穿越防火墙处，烟气温度超过280度时自动熔断关闭，可连锁关闭排烟风机。 排烟阀： 1.排烟防火阀（常闭，电讯号开启，280度熔断关闭，或手动关闭）一般应用于排烟系统中，可在排烟风机吸入口安装一个，火灾时由消控室控制开启，关闭时也可连锁关闭该排烟风机。 2.排烟阀，同上述3，各个单位叫法不同，有的根据它的动作温度叫做排烟阀，有的根据它的用途性质叫做防火阀，但是对于设备方只是把普通防火阀的熔断金属换成280度熔断的那一种. 3.全自动排烟防火阀（地铁工程用）地下铁道通风、空调系统的防火、排烟阀门具有与火灾自动报警设备及气体灭火系统联动控制的功能。每台全自动防烟防火阀有两个独立电动控制信号，分别由EMCS、气消系统进行监控，控制信号均为DC24V±10%信号。每台全自动防烟防火阀有六个独立反馈信号（三个开到位，三个关到位）反馈信号均为常开无源接点信号。 排烟口： 如果你在管路上安装了必要的排烟阀，就用普通的单层百叶风口即可；否则需用板式排烟口，它同时带有排烟防火阀的机构。 编辑本段一、产品选用要点
[说明]防火阀排烟阀安装说明、工作原理、联动说明防火阀排烟阀安装说明、工作原理、联动说明 防火阀排烟阀安装说明、工作原理、联动说明 1.防火阀、防火调节阀，常开，70度关闭，一般安装在风管穿越防火墙处，起火灾关断作用，可以设置输出电讯号，烟感超过70度时阀门关闭，连锁送(补)风机关闭; 2.防烟防火调节阀，常开，70度关闭，同一，不过多一个电讯号输入，可由消控室远程控制关闭，一般用于平时送风、火灾补风共用风管系统中，火灾时可控制关闭不需要补风的房间; 3.防火阀，280度熔断关闭，常开，输出电讯号，这种和1相似，只是熔断温度不同，一般应用于火灾排烟管穿越防火墙处，烟气温度超过280度时自动熔断关闭，可连锁关闭排烟风机。 排烟阀: 1.排烟防火阀(常闭，电讯号开启，280度熔断关闭，或手动关闭)一般应用于排烟系统中，可在排烟风机吸入口安装一个，火灾时由消控室控制开启，关闭时也可连锁关闭该排烟风机。 2.排烟阀，同上述3，各个单位叫法不同，有的根据它的动作温度叫做排烟阀，有的根据它的用途性质叫做防火阀，但是对于设备方只是把普通防火阀的熔断金属换成280度熔断的那一种. 3.全自动排烟防火阀(地铁工程用)地下铁道通风、空调系统的防火、排烟阀门具有与火灾自动报警设备及气体灭火系统联动控制的功能。每台全自动防烟防火阀有两个独立电动控制信号，分别由EMCS、气消系统进行监控，控制信号均为 DC24V?10%信号。每台全自动防烟防火阀有六个独立反馈信号(三个开到位，三个关到位)反馈信号均为常开无源接点信号。
排烟口: 如果你在管路上安装了必要的排烟阀，就用普通的单层百叶风口即可;否则需用板式排烟口，它同时带有排烟防火阀的机构。 一、产品选用要点 1. 防火阀选用主要控制参数为规格等。 2. 防火阀适用于通风空调系统，除公共建筑的厨房排油烟系统用防火阀，动作温度为150?外，一般通风空调系统用防火阀动作温度为70?。 3. 防火阀适用于通风、空调或排烟系统的管道上，基本功能和适用范围见表1。 4. 选用阀门时应注意阀门的功能，如常开还是常闭、自动关闭开启、手动关闭开启、手动复位、讯号输出、远距离控制等要求。 5. 阀门若与风机联动的应选用带双微动开关装置。 6. 阀体叶片应为钢板，厚度为2~6mm，阀体为不燃材料制作，转动部件应采用耐腐蚀的金属材料，并转动灵活。阀门的外壳厚度不得小于2mm。易融部件应符合消防部门的认可标准。 二、施工、安装要点 1. 防火阀可与通风机、排烟风机联锁。 2. 阀门的操作机构一侧应有不小于200mm 的净空间以利检修。 3. 安装阀门前必须检查阀门的操作机构是否完好，动作是否灵活有效。 4. 防火阀应安装在紧靠墙或楼板的风管管段中，防火分区隔墙两侧的防火阀距墙表面不应大于200mm，防火阀两侧各2.0m范围内的管道及其绝热材料应采用不燃材料。 5. 防火阀应单独设支吊架，以防止发生火灾时管道变形影响其性能。 6. 防火阀的熔断片应装在朝向火灾危险性较大的一侧。
电磁阀的工作原理 valve中文可翻译为“阀”、“阀门”，“valves”在气动系统中指各种类型的气动阀。 valve词汇举例： 5 port solenoid valves 5通电磁阀 3 port solenoid valves 3通电磁阀 air Operated v alves气控阀 mechanical valves机械阀 hand valves手动阀 “pneumatic”的中文翻译是“气动”，因此“气动”的英文翻译为“pneumatic”。 pneumatic词汇举例： pneumatic tools：气动工具 pneumatic equipment 气动设备 electro-pneumatic regulator 电气比例阀 pneumatic pressure switch 气压力开关 pneumatic 例句： The heart of any pneumatic system is the air compressor. 气动系统的动力源是空气压缩机。 Pneumatics is a section of technology that deals with the study and application of pressurized gas to produce mechanical motion. 气动是一门对压缩空气产生的机械运动进行研究和应用的科学技术。 What is Pneumatic? “气动”是什么意思？
Pneumatic simply means using pressurized gas to make a piece of machinery work. 简单的说，气动的意思就是使用压缩空气让一台机器工作。 利用电磁线圈通电时，静铁芯对动铁芯产生电磁吸力使阀切换以改变气流方向的阀，称为电磁控制方向阀，简称电磁阀。这种阀易于实现电、气联合控制，能实现远距离操作，故得到广泛应用。 一、电磁阀的分类 国内外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式。 1、直动式电磁阀： 原理：常闭型通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。（常开型与此相反） 特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。 2、反冲型电磁阀 原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。 特点：在零压差或高压时也能可靠工作。 3、先导式电磁阀： 原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。 特点：体积小，功率低，流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件 一、电磁阀的工作原理 阀芯的工作位置有几个，该电磁阀就叫几位电磁阀：
1、FH－FVD2防火阀 功能特点： 平时常开，熔断器动作温度７０℃。 当风管内气流温度达到７０℃，易熔片熔断，阀门在扭簧力作用下自动关闭。阀门关闭时，输出关闭信号。 手动关闭，手动复位开启。 2、FH－FVD1防火调节阀 功能特点： ７０℃熔断器动作，阀门自动关闭。 手动关闭。 输出关闭信号，联锁相关通风设备。 手动开启。 手动调节阀门开启角度。 3、防烟防火阀 用途：适用于有防烟防火要求的通风空调系统的风管上，火灾发生时，操作装置在温度熔断器熔断、控制中心输出DC24V电源或手动作用下动作，将阀门迅速关闭，切断火势和烟气沿风道蔓延的通道。 功能： ⑴气流70℃时，温度熔断器动作，阀门关闭； ⑵控制中心输出DC24V电源，使阀门关闭； ⑶手拉钢索使阀门关闭； ⑷手动复位； ⑸FFJF24/0.7－70C型防烟防火阀可手动改变叶片开度，在0－90°内分档调节； ⑹阀门动作时输出电讯号，可与其它系统联锁。 4、全自动防烟防火阀 用途：适用于有防烟防火要求的通风空调系统的风管上，特别适用于设有卤代烷气体自动灭火装置的重要建筑物，因灭火时释放气体前要求关闭所有阀门，灭火完毕后，又应该打开阀门进行通风排气；以及当排烟系统兼作通风空调系统时，
既要考虑通风时空气调节要求，又要考虑发生火灾时能迅速排烟防火的要求，还适用于通风、空调管道装在吊顶上，无法用人工手动复位的场合。 功能： ⑴阀门平时呈常开状态，由控制中心输出DC24V电源可以使阀门自动关闭，并能联锁通风、空调风机停止，输出关闭信号； ⑵70℃时，温度熔断器动作，阀门关闭； ⑶按阀门上执行器的手动按扭，阀门关闭； ⑷当需要防烟防火阀再次打开时，电信号可以使阀门自动复位到原先开启状态，复位按扭＞12N.m，并可联锁通风，空调风机自动开启； ⑸阀门既可中央控制室集中控制，又可单元自动控制； ⑹机构上面的调节装置能够分档调节阀门叶片开度，档次分为18°、36°、54°、72°、90°。 5、FYH－SFVD 自锁型防烟防火调节阀 功能特点： ７０℃熔断器动作，自动关闭。 DC24V电信号输入阀门，自动关闭。 手动关闭。 输出关闭信号，联锁空调风机停止。 手动复位开启。 手动调节风量。 调节关闭扭矩，确保大规格阀门动作可靠。 6、FYH－SFVMD 自锁型防烟防火调节阀 功能特点： ７０℃熔断器动作，自动关闭。 DC24V电信号输入阀门，自动关闭。 手动关闭，手动调节关闭扭矩。 输出关闭信号，联锁空调风机。 消控中心DC24V电信号可使阀门自动复位到原先开启状态。 如采用７０℃形状记忆合金温感器，当阀门关闭后，不用更换温感器，可以反复
附录: 思考题 一．离心泵思考题 1．离心泵的主要构件有哪些？各起什么作用？ 2．离心泵的叶轮主要有几种？简述优缺点和适用范围。 3．解释什么是离心泵的流量、扬程、功率和效率。 4．常用离心泵的特性曲线有几种？曲线有何特点？ 5．同一型号相同工厂制造的离心泵特性曲线完全一样吗？ 6．如何在仿真系统上测试离心泵特性曲线？ 7．离心泵的汽蚀现象如何形成？对离心泵有何损害？如何避免？试分析本离心泵形成汽蚀的条件。 8．何为离心泵气缚现象？如何克服？ 9．为什么离心泵开车前必须充液、排气？否则会出现什么后果？ 10．为什么离心泵开动和停止时都要在出口阀关闭的条件下进行？ 11．离心泵运行时可能有哪些常见故障？如何排除？ 12．离心泵运行时出口压力下降，可能是什么原因？ 13．离心泵运行时进口真空度下降，可能是什么原因？ 14．离心泵运行时轴承温度过高（>75℃）,可能是什么原因？ 15．离心泵的出口流量主要有几种控制方法？ 16．多级离心泵有何特点？适用于什么场合？ 二．热交换器思考题 1．简述列管式热交换器由哪些部件组成。 2．什么是管程？什么是壳程？ 3．壳程的折流板起何作用？举出两种折流板形式。 4．多程热交换器的结构有何特点？对传热有何效果？ 5．当外壳和列管的温差较大时，常用几种方法对热交换器进行热补偿？ 6．对于热交换器而言，影响传热速率的因素有哪些？ 7．简述热交换器流体流道选择的一般原则。 8．热交换器开车前为什么必须进行高点排气？ 9．热交换器停车后为什么必须进行低点管程、壳程排液？ 10．本热交换器运行时发生内漏如何判断？ 11．列举两种热交换器温度控制方案，说明控制原理。 12．热交换器操作管理有哪些注意事项？有哪些清洗方法？ 三．透平及往复压缩思考题 1．简述化工炼油企业采用蒸汽透平作动力源的重要意义。
防火阀工作原理、作用以及安装要求 防火阀用在通风、空调系统的送、回风管路上，平时呈开启状态，当火灾一旦发生，管道内气体温度达到70℃时即自行关闭，并在一定时间内能满足耐火稳定性和耐火完整性要求，起隔烟阻火作用。排烟阀用在排烟系统管道上或排烟风机的吸入口处，平时呈关闭状态，当火灾发生时，通过火灾报警信号手动或自动开启阀门，根据系统功能配合排烟，当管道内烟气温度达到280℃时自动关闭，并能在一定时间内满足耐火稳定性和耐火完整性要求，起隔烟阻火作用. 一、规范依据1《50016-2006建筑设计防火规范》对防火阀的设置规定如下： 下列情况之一的通风、空气调节系统的风管上应设置防火阀： 1 穿越防火分区处； 2 穿越通风、空气调节机房的房间隔墙和楼板处； 3 穿越重要的或火灾危险性大的房间隔墙和楼板处； 二、规范依据2《通风与空调工程质量施工质量验收规范50243-2002》对防火阀的设置规定如下： 防火阀、排烟阀(口)的安装方向、位置应正确。防火分区隔墙两侧的防火阀，距墙表面不应大于200。 三、综合考虑
1、防火阀的“防火分区设置位置”与“距墙200的距离”要求，可以知晓防火阀的安装位置是确定的； 2、空调机房的空间大小决定了消声器是否可以安装于空调机房内，当然从消声减噪角度来说，消声器置于空调机房内是最理想的。 1 概述 顾名思义，防火阀就是用来阻断来自火灾区烟气及火焰，并一定时间内能满足耐火稳定性和耐火完整性要求阀门。建筑物发生火灾时，大火沿通风、空调系统管道迅速蔓延，造成重大损失案例是很多。将火灾引起损失减少到最小程度，就必须采取有效防火、防排烟措施，以控制火势蔓延，而防火阀通风、空调及防排烟系统中合理设置，则起到了重要作用。，很多设计工程中，防火阀选型错误，设置位置不合理现象屡见不鲜。 2 防火阀结构和工作原理 防火阀结构如图1所示，主要由阀体和执行机构组成。阀体由壳体、法兰、叶片及叶片联动机构等组成。执行机构由外壳、叶片调节机构、离合器、温度熔断器等组成。防火阀执行机构是金属易熔片和离合器机构来控制叶片转动。 当管道内所输送气体温度达到易熔金属片熔化温度时，易熔片熔断，其芯轴上压缩弹簧和弹簧销钉迅速打下离合器垫板，这时，离合器和叶片调节机构脱开，阀体上装有两个扭
电磁阀工作原理 纵观国外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。 一、直动式电磁阀 原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。（常开型与此相反） 特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10-4 Mpa真空。 二、反冲型电磁阀 原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。 特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。三、先导式电磁阀 原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔形成压差，从而使主阀关闭。 特点：体积小，功率低，但介质压差围受限，必须满足压差条件。 两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。 两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理 在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装_)。 两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作
建筑规范中有关空调系统防火阀条文 摘要：讨论了几个现行规范在防火阀设置问题上规定不明确、不一致或不准确之处，提出了具体的修改建议。 民用建筑通风空调系统的防火问题，主要是防止风管的串火、串烟和管件管材的燃烧。各地消防部门对管材和保温材料有严格的规定，执行起来较为容易。因此，防火阀的设置和选择成为空调专业防火设计的主要问题。现行《民用建筑设计防火规范》(GBJl6-87)[1]和《高层民用建筑设计防火规范》（GB 50045-9 5）[2]，以及《采暖通风空气调节设计规范》(GBJl9-87)[3]等，关于空调防火阀的条文只有5～7条，且有的条文在不同规范中的解释存在不一致和不太准确的地方，执行起来常因理解不同引起消防审查人员和设计人员的争执。本文对此进行讨论，提出几条对现行空调防火规范补充完善的观点，供设计和消防审查时参考。 1 防火阀的作用及防火规范中存在的一些问题 在空调系统的送回风干管上设置防火阀，其作用有三：a)防止火灾通过风管蔓延到其它区域；b)防止烟气通过风管蔓延到其它区域；c)防止火灾烧毁排烟风机或排烟设备。因此，防火阀按所起的作用可分为防火阀,防烟防火阀和排烟防火阀。 排烟防火阀，通常都设在排烟风机的前面，比较容易确定。但是，对其它两种防火阀，就有在什么地方设防火阀、设什么样的防火阀这样的问题。 对防火阀的设置场所，规范有5条规定，为满足规范，具体设计中，就必须在以下的几个部位设置防火阀：a)穿越防火分区的送风、回风管道包括穿越防火墙、防火分区的隔墙和楼板的风管上设置防火阀；b)穿越机房的隔墙和楼板的通风、空调机房送风、回风干管；c)穿越火灾危险性大的房间，穿越重要房间的隔墙和楼板处的送风、回风管道；d)穿越变形缝的风管在变形缝的两侧；e)垂直风管在和每层水平风管的连接处。
泄压阀图例 一些台商携带阀门样品来内地寻找生产厂家，面对这些小产品的微薄利益，国有企业不愿做，于是这些台商就找到了当地从事器械维修业务的渔民。玉环多年渔业机械维护的实践，赋予了渔民们精湛的技艺。他们经过一番揣摩和加工，做出了与样品品质不相上下的阀门，台商看后非常满意。于是，玉环县便开始了阀门生产之路。 80年代后期，随着生产制造和工艺技术的逐渐成熟以及加工配套体系的形成，玉环阀门行业进入了快速发展时期，阀门生产企业增至上百家，产品开发出多个品种系列，“宇锚”、“永得胜”、“巨水”等自创品牌打响了玉环阀门在中国市场的知名度。 进入90年代，一批有技术、有资金的人才纷纷办厂，股份制和个体私营企业蓬勃兴起，玉环阀门生产企业也迅速“膨胀”，数量和规模逐渐扩大。到今天，玉环县已拥有1000多家阀门生产企业，阀门行业年产值达90多亿元，占全国阀门行业总产值的30%， 首页>>产品中心>>泄压阀 一、产品[泄压阀]的详细资料： 产品型号：500X 产品名称：泄压阀 产品特点：500x泄压／持压阀王要用于消防或其他供水系统中，以防止系统超压或维持消防供水系 统的压力。 消防泵关闭后还可以减小水锤的冲击。也用于大型供水系统的水锤消除装置．并且阀门控制系统的 进口处装有一个自清洁滤网，利用流体特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统．确 保系统循环畅通无阻，使阀门能安全可靠地运行。系统动作平稳、强度高、使用寿命长适用于600
口径以下的管道。 二、泄压阀主要外形连接尺寸： D N 20 25 32 40 50 65 80 10 12 5 15 20 25 30 35 40 45 L 15 0 16 18 20 20 3 21 6 24 1 29 2 33 35 6 49 5 62 2 69 8 78 7 91 4 97 8 H1 46 3 46 3 46 3 51 6 51 6 52 53 7 59 6 65 3 70 9 80 5 85 5 95 3 99 10 30 10 30 H 55 7 55 7 55 7 61 61 62 5 64 2 75 80 8 86 4 11 35 118 5 13 25 13 85 14 45 14 45 订货须知： 一、①泄压阀产品名称与型号②泄压阀口径③泄压阀是否带附件二、若已经由设计单位选定公司的泄压阀型号，请按泄压阀型号 三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
电-气转化组件将电讯号转化为气动讯号，电气讯号输入控制了气动输出。最常用的电-气转换组件是电磁阀(Solenoid actuated valves) 。电磁阀既是电器控制部分和气动执行部分的接口，也是和气源系统的接口。电磁阀接受命令去释放，停止或改变压缩空气的流向，在电-气动控制中，电磁阀可以实现的功能有：气动执行组件动作的方向控制，ON/OFF开关量控制，OR/NOT/AND 逻辑控制。在电磁阀家族中，最重要的是电磁控制换向阀(Solenoid actuated directional control valves) 。 电磁控制换向阀的工作原理 在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。 图4.2a表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。线圈通电时，静铁芯产生电磁力，阀芯受到电磁力作用向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动作。当断电时，阀芯靠弹簧力的作用恢复原状，即1、2断，2、3通，阀处于排气状态。
图4.2b表示5/2(五路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。起始状态，1，2进气﹔4，5排气﹔线圈通电时，静铁芯产生电磁力，使先导阀动作，压缩空气通过气路进入阀先导活塞使活塞启动，在活塞中间，密封圆面打开通道，1，4进气，2，3排气﹔当断电时，先导阀在弹簧作用下复位，恢复到原来的状态。
防火阀、排烟防火阀、排烟阀（口） 一. 概述 1 术语和定义 1.1防火阀 安装在通风、空调系统的送、回风管道上，平时呈开启状态，当管道内烟气温度达到70℃时关闭，在一定时间内满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。 1.2排烟防火阀 安装在机械排烟系统的管道上，平时呈开启状态，火灾时当排烟管道内烟气温度达到280℃时关闭，在一定时间内满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。 1.3排烟阀(口) 安装在机械排烟系统各支管端部（烟气吸入口）处，平时呈常闭状态，需要排烟时手动或电动打开，起排烟作用的阀门。 表面带有装饰口或进行过装饰处理的排烟阀称为排烟口。 2 分类 目前市场产品基本按以下三种形式分类： 2.1 按外形分类：可分为矩形阀门和圆形阀门。 2.2 按控制方式分类见表1,每个阀门可有一种或多种控制方式。 表1 按阀门控制方式分类
2.3 按使用功能分类见表2。 表2 按使用功能分类 3 规格尺寸 目前市场产品常用尺寸基本为： 3.1 矩形阀门：最小为120mm×120mm，最大为1250mm×2000mm。 3.2 圆形阀门：最小为Φ120mm，最大为Φ1000mm。 4 基本结构和工作原理 4.1 基本结构 防火阀和排烟防火阀的结构基本是一致的，见图1。区别在于防火阀温感器的动作温度为70℃，排烟防火阀温感器的动作温度为280℃。为了具有风量调节功能，防火阀将凸轮换为棘轮。 排烟阀的基本结构见图2。 4.2 工作原理 防火阀和排烟防火阀的工作原理是一样的，见图3。火灾时当管道内的烟气温度达到70℃（或280）时，温感器②熔断，拉簧③从拉伸状态恢复到常态，杠杆⑦动作使杠杆⑦和凸（棘）轮⑥脱开，转轴⑧转动，阀门关闭。也可以拉动拉索⑨，使杠杆⑦和凸（棘）轮⑥脱开，转轴⑧转动，关闭阀门。或使电磁铁①通电动作，拉动杠杆⑦动作，使杠杆⑦和凸（棘）轮⑥脱开，转轴⑧转动，关闭阀
