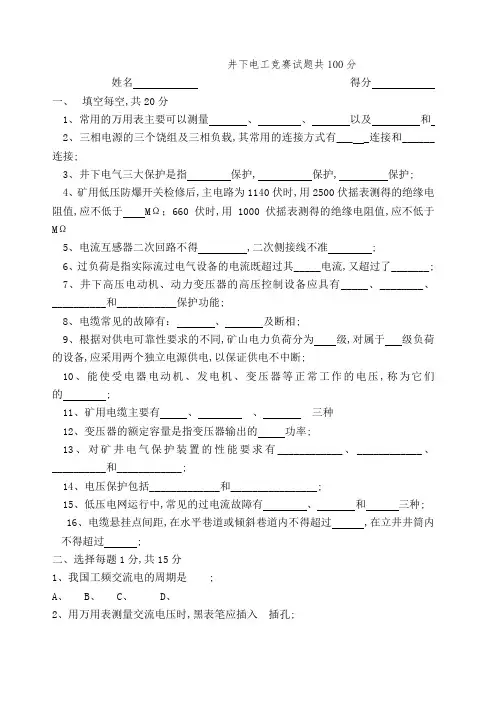

井下电工竞赛试题（共100分）
姓名得分
一、填空（每空0.5，共20分）
1、常用的万用表主要可以测量、、以及和
2、三相电源的三个饶组及三相负载，其常用的连接方式有___ _连接和______连接。
3、井下电气三大保护是指保护，保护，保护。
4、矿用低压防爆开关检修后，主电路为1140伏时，用2500伏摇表测得的绝缘电阻值，应不低于 M Ω；660伏时，用1000伏摇表测得的绝缘电阻值，应不低于 MΩ
5、电流互感器二次回路不得，二次侧接线不准。
6、过负荷是指实际流过电气设备的电流既超过其_____电流，又超过了_______。
7、井下高压电动机、动力变压器的高压控制设备应具有_____、________、__________和___________保护功能。
8、电缆常见的故障有：、及断相。
9、根据对供电可靠性要求的不同，矿山电力负荷分为级，对属于级负荷的设备，应采用两个独立电源供电，以保证供电不中断。
10、能使受电器（电动机、发电机、变压器等）正常工作的电压，称为它们的。
11、矿用电缆主要有、、三种
12、变压器的额定容量是指变压器输出的功率。
13、对矿井电气保护装置的性能要求有____________、____________、__________和____________。
14、电压保护包括_____________和________________。
15、低压电网运行中，常见的过电流故障有、和三种。
16、电缆悬挂点间距，在水平巷道或倾斜巷道内不得超过，在立井井筒内不得超过。
二、选择（每题1分，共15分）
1、我国工频交流电的周期是( )。
A、0.1s
B、0.2s
C、0.3s
D、0.02s
2、用万用表测量交流电压时，黑表笔应插入（）插孔。
A、“一”
B、“十”
3、《规程》规定，井下（）伏以上的电气设备及接线盒都必须有保护接地。
A、24V
B、36V
C、127V
D、380V
4、馈电开关的额定电流，就是它的（）电流。
A：额定开断 B：最大工作 C：短路 D：冲击
5、两只额定电压相同的电阻,串联接在电路中,则阻值较大的电阻( ).
A,发热量较大 B,发热量较小 C,没有明显差别
6、电缆型号为MYP-0.66/1.44 kV，其中0.66/1.44 kV表示的意思是( ).
A,该电缆可在0.66KV和1.14KV两种电压等级下使用
B,该电缆可以在0.66KV-1.14KV之间的电压等级下使用
C,该电缆额定线电压为1.14KV，相电压为0.66KV
7、三相电动机额定电流计算公式:中的电压Ue是指( )
A,相电压 B,线电压 C,相电压或线电压
8、低压电网实行分级保护时，上级保护应选用延时型剩余电流动作保护器。其分断时间应比下级保护器的动作时间增加（）以上。
A：0.1s B：0.2s C：0.3s D：0.4s
9、在有瓦斯突出或瓦斯喷出的巷道内打开设备盖检查时，必须切断（）电源开关后，再进行检查。
A 相邻
B 前级
C 后级
D 所有
10、电动机及其开关安设地点附近20米以内风流中瓦斯浓度达到（）时，必须停止工作，切断电源，撤出人员，进行处理。
A、1.0％
B、1.5％
C、2.0％
11、电压为220V的电气设备的最小电气间隙应（）mm。
A、4
B、6
C、8
12、不对称的星形负载接在三相四线制电源上，则（）。
A：各相负载上电流对称电压不对称
B：各相负载上电压、电流都对称
C：各相负载上电压对称电流不对称
D：名相负载上电压、电流都不对称
13、在变压器中性接地系统中,电气设备严禁采用( ).
A.接地保护
B.接零保护
C.接地与接零保护
D.都不对
14、万用表使用完毕后应将旋钮置于( )档.
A,电阻档 B,交流电压最高档 C,电流档
15、三相交流电的无功功率Q=（）。
A：√3UIcosφ B：√3UIsinφ C：√3UI D：√3UItgφ
三、判断（每题1分，共15分）
1、QBZ—400/1140型真空电磁起动器，在起车后负荷线接地，能进行漏电闭锁。（）
2、KBZ400-660/1140V型真空馈电开关能在660V和1140V电压等级下使用，其中660V指的是相电压，1140V指的是线电压（）
3、在同一供电系统中，三相负载接成Ｙ形和接成△形所吸收的功率是相等的。（）
4、兆欧表是用来测量电线、电缆和变、配、用电设备绝缘电阻和电压的仪器。（）
5、像套电缆的接地线芯，只能用作监测接地回路，不能兼作他用（）
6、矿用低压馈电开关是一种手动合闸供电开关，当线路出现过电流和漏电故障时，能自动跳闸切断电源。（）
7、电气设备检修时，工作票的有效期限以工作完成的期限为限（）
8、定时限过流保护装置的时限一经整定便不能变动。（）
9、在高压电路中，隔离开关不能分断负荷电流，只有断路器才能分断负荷电流。（）
10、电气间隙是指两个裸露导线之间的最短空气距离。（）
11、电气设备着火时，应首先切断其电源，在切断电源前，只准使用不导电的灭火器材进行灭火。（）
12、为防止并联电容器过负荷，应装设过负荷保护装置。（）
13、电动机的绝缘等级，表示电动机绕组的绝缘材料和导线所能耐受温度极限的等级。如 E 级绝缘其允许最高温度为 120 摄氏度。（）
14、MYP，MYJV等煤矿专用电缆都由特殊材料制成均能埋地敷设（）
15、矿井的两回路电源线路上分接其他负荷必须报矿长批准。（）
四、简答题（40分）
1、保护接地的作用是什么？（8分）
2、简述电缆断相故障的原因和预防措施。（8分）
3、如何判定电缆相间短路故障? 常见相间短路故障产生的原因有哪些?（8分）
4、中性点与零点，中性线与零线有何区别？（8分）
5、漏电故障的主要危害有哪些?？（8分）
五、综合分析题（10分）
1、某变电所一总馈电开关1-3-1漏电跳闸，电工小李责维修，小李按先分馈电开关、再总馈电开关，最后高爆1-3（变压器电源）的顺序停电之后，打开总馈电开关上端盖，验电、放电，用摇表摇测负荷侧接线每相接地电阻正常，小李认为是保护有问题，于是小李打开前端盖将保护更换，之后小李决定试送电观察，送1-3之后，小李试送1-3-1后发现其仍跳闸并显示漏电；小李判断是电源侧有问题，于是小李直接用万用表测得A相电压为690V，B相电压为677V，C相电压为0，小李确定是变压器有问题，然后停1-3，将开关盖好之后升井汇报要求检修变压器。待专业检修人员打开变压器之后发现变压器完好。
请根据小李本次检修说出小李违章之处，并写出1-3-1漏电跳闸原因，以及正确的检查方法。
六、计算题
1、有人认为负载电流大的一定消耗功率大，井下一个380、90KW的1号电动机和660V 、100A的2号电动机，若功率因数相同都为0.8，请计算出1号电动机的电流，2号电动机的功率，并加以比较，论证这
种说法对不对？
1、直流电压、直流电流、交流电压、交流电流、电阻
2、星型三角型
3、过流、接地、漏电
4、都算对
5、开路、断路
6、额定允许时间
7、短路、过负荷、接地、欠压释放
8、漏电、短路等
9、三一
10、额定电压
11、铠装、像套、塑力
12、视在
13、可靠、灵敏、选择、快速
14、过电压、欠电压
15、短路、过负荷、断相等
16、3米6米
选择
D A B B A
C B B B B
B C A B B
判断
错错错错对
对错错对对
错错对错错
问答
1、答：当有保护接地时，人身触及设备外壳的触电电流只
是人地电流的一部分。应为人体与接地机构成了并联，而人体电
，通过电阻并联与电流的关系，则通过人体电流比较小，因而是安全的。另外，有了保护接地极的良好接地，大大减小了因设备漏电时，使外壳与地接触不良产生的电火花。从而减少了引起瓦斯、煤尘爆炸的可能性。
2、答：电缆主芯线断开称为断相，也称做断线。其主要原
因有：被采掘运输机械挂住而拉断；被锋利器物割断；接线端子
处虚接而被烧断，放炮蹦断电缆。预防措施：加强维护，管理
3、若发生相间短路，则会出现短路保护装置的熔件被
烧断或过电流继电器动作，使开关跳闸；可以用兆欧表(摇表)
测量各芯线之间的绝缘；也可手感由于短路电流造成电缆的发
热，查找是否有短路蹦破电缆护套的放炮点。短路的出现往往伴
随着绝缘烧焦气味，据此可判断是否是短路故障。
主要有以下几方面原因：
(1)电缆和设备长期过负荷运行，促使绝缘老化；
(2)电缆芯线接头松动后碰到金属设备外壳；
(3)运行中的电缆和电气设备受潮或进水，使供电系统绝缘
性能降底；
(4)在电气设备内部随意增加电气元件，使元器件间的电气
间隙小于规定值，导致放电而接地；
(5)导电芯线与地线错接；
(6)电缆和电气设备受到机械性冲击或炮蹦电缆；
(7)人身直接触及一相导电芯线。（对4条即给分）
4、答：当电源侧（变压器或发动机）或负载侧为星型接线时，三相线圈的首端（或尾端）连接在一起的共同接点称中性点，简称中点，中性点分为电源中性点和负载中性点，由中性点引出的导线成为中性线，简称中线。如果中性点与接地装置直接连接而取得大地的参考零电位，则该中性点称为零点，从零点引出的导线称为零线。
5、漏电故障会给人身和矿井的安全带来很大的威胁，。当漏电电流的点火花能量达到瓦斯、
煤尘最小点燃能量时，如果漏电处的瓦斯浓度在5％一16％时，
即能引起瓦斯、煤尘燃烧或爆炸；当漏电不能及时发
现和排除时，就可能扩大为相间短路事故；若人体触及一相带电
导体或漏电设备外壳时，流经人体电流超过30mA的极限电流
时，就有伤亡危险。
分析题
违章对4个即得4分，少一个得1分
故障答对得3分故障是：1-3-1电源进线C相接地正确方法不能用万用表，应用摇表摇每相绝缘
计算题
I=90/（1.731*0.38*0.8）约为171A
P=1.732*0.66*100*0.8约为91KW 比较得出说法不对
电焊工技能大赛理论 知识试卷 姓名：分数： 一、填空题：（每空分共30分） 1.焊接时对塑性、韧性和抗裂性要求较高的焊缝，应选用______性焊条。答：碱 2.按焊条药皮熔化后熔渣的特性，焊条可分为_________和_______两大类。答：碱性焊条、酸性焊条 3.焊条药皮中稳弧剂的作用是改善焊条的____性能和提高焊接电弧的____性。 答：引弧、稳定 4.焊接接头的基本形式有_______、_______、______、T字接头四种。答：对接接头；搭接接头；角接接头 5.定位焊的作用是使焊件的_____及边缘的间隙在焊接过程中______________。 答：位置；保持不变 6.钢材按化学成分分类，可分为____和_____两大类。 答：碳素钢、合金钢 7.乙炔瓶涂刷颜色____，字样_____，字样颜色______。 答：白；乙炔；红色 8.金属的焊接性包括________和________两方面内容。 答：接合性能；使用性能 9.]在冲压过程中，材料产生复杂的变形有三个阶段，即_________阶段，___________阶段，_______ 阶段。 答：弹性变形；塑性变形；断裂 二、选择题（每空2分共20分） 1.最容易由自身磁场引起磁偏吹现象的是(____)。 A、交流电源 B、直流电源 C、脉冲电源 D、方波电源 答：B 2.磁偏吹最弱的焊机是(____)。 A、弧焊变压器 B、弧焊发电机 C、弧焊整流器 D、逆变直流焊机
答：A 3.下列气体会严重危害焊工身体健康的是(_____)。 A、CO B、HF C、N D、Ar 答：B 4.碱性焊剂烘干温度一般为(_____)。 A、100～200℃ B、200～300℃ C、300～400℃ D、400～500℃ 答：C 5.液化裂纹是属于(____)的一种裂纹。 A、热裂纹 B、冷裂纹 C、延迟裂纹 D、再热裂纹 答：A 6.手工电弧焊合理的弧长应为焊条直径的(_____)倍。 A、～ B、～ C、～ D、2～3 答：B 7. E5015焊条要求采用(____)。 A、交流电源 B、直流正接 C、直流反接 D、脉冲电源 答； C 8.焊接热影响区最高硬度值，可采用间接的判断其材质的(____)。 A、塑性 B、焊接性 C、韧性 D、刚性 答：B 9.焊接接头冷弯试验的目的是检查接 头的(____)。 A、强度 B、塑性 C、硬度 D、韧性 答：B 10．在4min内通过电阻为4的导体电 量为960C，则这4min内导体产生的热 量为（ A ）。 A．15360J B．960J C．3840J D．7680J 11．电流通过导体时，使导体发热的现 象称为（ B ）。 A．电阻的热效应 B．电流 的热效应 C．化学热效应 12．（ C ）决定金属结晶区间的大 小。 A．冷却速度 B．加热时 间C．化学成分 D．冷却方式 13．焊接区内气体的分解将对焊缝质量 起着（ B ）。 A．有利影响 B．不利影 响 C．没有什么影响 14．改善焊缝一次结晶组织的方法是使 用（ A ）。 A．变质处理 B．焊后热 处理 C. 多层焊接 D．锤击焊缝 15．立焊和仰焊时，促使熔滴过渡的力 有（ B ）。
电工电子技术试题库 电工电子技术试题库 第五章磁路和变压器 一、填空题 1、磁感应强度是表示磁场内某点的磁场（）和（）的物理量。 2、变压器由（）和（）组成。 3、变压器的三变作用是变（）、变（）和变（）。 4、变压器线圈极性测定的方法有（）法和（）法。 5、变压器运行时其内部存在（）损耗和（）损耗。 6、变压器原、副边电压和原、副边线圈匝数成（）比。 7、变压器是根据（）原理制成的（）电器。 8、自耦变压器原、副边之间不仅有（）耦合，而且有（）的联系。 9、交流铁心线圈的磁路分为（）磁路和（）磁路。 10、在电力系统中传输电能的变压器称为（）变压器。 二、选择题 1、铁磁性物质的磁导率（）。 A、μr>1 Bμr=1 C、μr<1 D、μr>>1 2、变压器的负载为感性负载时，随着负载的增大副边电压将（）。 A、上升 B、下降 C、不变 D、可能上升、也可能下降 3、变压器原、副边的电流和原、副边线圈匝数（）。 A、成正比 B、成反比 C、无关 D、可能成正比，也可能成反比 4、一台变压器U1=220V,N1=100匝,N2=50匝，则U2=( )V。 A、110 B、440 C、220 D、50 5、Y,yn联接的三相变压器常用于低压为（）电力变压器。 A、220V B、500V C、110V D、400V 6、磁场强度和磁场中某点的磁感应强度（）。 A、成正比 B、成反比 C、相等 D、无关 7、变压器的额定容量Sn表示（）。 A、输入的视在功率 B、输出的视在功率 C、输入的有功功率 D、输出的有功功率 8、交流铁心线圈的主磁通与电源电压（）。 A、成正比 B、成反比 C、无关 D、相等 9、变压器的变比K>1时,变压器为( )。 A、升压变压器 B、降压变压器 C、升压降压变压器 D、电流互感器 10、变压器副边负载增加时，变压器的铁耗（）。 A、增大 B、减少 C、不变 D、可能增加也可能减少 三、分析题 1、变压器铁心起什么作用？ 2、试分析电力变压器实现能量传递的原理？ 3、在远距离输送电能的过程中为什么要采用高压输送？
中级电工职业技能鉴定电气排故考核要求 一、考核内容：车床电气控制线路故障检查及排除。根据故障难易程度设置故障点2～ 4 个。 二、考核时间 1、正式操作时间：60 分钟。根据给定的设备和仪器仪表，在规定时间内完成故障排 除工作，达到考试规定的要求。 2、规定时间内完成，不加分，超时每分钟扣 1 分，超过 10min 应停止操作并扣10 分。 三、考核要求： 1、观察故障现象，填写入答题卷。 2、根据故障现象，简要分析可能引起故障的原因，填写入答题卷。 3、确定检修步骤，填写入答题卷。或编写电气故障检修流程图。 4、能够依据检修工艺用万用表等工具进行检查，寻找故障点，将实际故障点填入答题 卷。 5、制定处理故障的措施和方法，排除故障。 6、安全生产、文明操作。 中级电工职业技能鉴定电气排故评分细则 1、维修电工中级工考核需 3 名以上考评员； 2、按照完成的工作是否达到了全部和部分要求，由考评员按考核评分表中规定的评分点各
自独立评分，取平均分为该生最终评定得分； 3、满分为 100 分， 60 分为及格。 具体评分细则见附表。 中级电工职业技能鉴定电气控制电路故障检修考核评分表 姓名：准考证号：考核柜号设置故障：（由考评员填写）车床故障号：铣床故障号： 序床满扣得考核内容及要求评分标准 号类分分分 一、故障现象车 1. 操作方法步骤不正确，每 处扣 5—10 分5 床 1. 操作按钮或控制开关， 1 查看故障现象。 2. 记录不清晰扣5—10 分 铣 2. 故障现象记录清晰正床 3. 记录不完整、不正确扣 5 5 确。— 10 分 二、故障原因分析车 1. 操作方法步骤不正确，每 2 10 床处扣5—10 分 1.由原理图分析故障原
井下电工竞赛试题（共100分） 姓名得分 一、填空（每空，共20分） 1、常用的万用表主要可以测量、、以及和 2、三相电源的三个饶组及三相负载，其常用的连接方式有___ _连接和______连接。 3、井下电气三大保护是指保护，保护，保护。 4、矿用低压防爆开关检修后，主电路为1140伏时，用2500伏摇表测得的绝缘电阻值，应不低于M Ω；660伏时，用1000伏摇表测得的绝缘电阻值，应不低于MΩ 5、电流互感器二次回路不得，二次侧接线不准。 6、过负荷是指实际流过电气设备的电流既超过其_____电流，又超过了_______。 7、井下高压电动机、动力变压器的高压控制设备应具有_____、________、__________和___________保护功能。 8、电缆常见的故障有：、及断相。 9、根据对供电可靠性要求的不同，矿山电力负荷分为级，对属于级负荷的设备，应采用两个独立电源供电，以保证供电不中断。 10、能使受电器（电动机、发电机、变压器等）正常工作的电压，称为它们的。 11、矿用电缆主要有、、三种 12、变压器的额定容量是指变压器输出的功率。 13、对矿井电气保护装置的性能要求有____________、____________、__________和____________。 14、电压保护包括_____________和________________。 15、低压电网运行中，常见的过电流故障有、和三种。 16、电缆悬挂点间距，在水平巷道或倾斜巷道内不得超过，在立井井筒内不得超过。 二、选择（每题1分，共15分） 1、我国工频交流电的周期是( )。 A、B、C、D、 2、用万用表测量交流电压时，黑表笔应插入（）插孔。 A、“一” B、“十” 3、《规程》规定，井下（）伏以上的电气设备及接线盒都必须有保护接地。 A、24V B、36V C、127V D、380V 4、馈电开关的额定电流，就是它的（）电流。 A：额定开断B：最大工作C：短路D：冲击 5、两只额定电压相同的电阻,串联接在电路中,则阻值较大的电阻( ). A,发热量较大B,发热量较小C,没有明显差别
电工电子技术试题库 第五章磁路和变压器 一、填空题 1、磁感应强度是表示磁场某点的磁场（）和（）的物理量。 2、变压器由（）和（）组成。 3、变压器的三变作用是变（）、变（）和变（）。 4、变压器线圈极性测定的方法有（）法和（）法。 5、变压器运行时其部存在（）损耗和（）损耗。 6、变压器原、副边电压和原、副边线圈匝数成（）比。 7、变压器是根据（）原理制成的（）电器。 8、自耦变压器原、副边之间不仅有（）耦合，而且有（）的联系。 9、交流铁心线圈的磁路分为（）磁路和（）磁路。 10、在电力系统中传输电能的变压器称为（）变压器。 二、选择题 1、铁磁性物质的磁导率（）。 A、μr>1 Bμr=1 C、μr<1 D、μr>>1 2、变压器的负载为感性负载时，随着负载的增大副边电压将（）。 A、上升 B、下降 C、不变 D、可能上升、也可能下降 3、变压器原、副边的电流和原、副边线圈匝数（）。 A、成正比 B、成反比 C、无关 D、可能成正比，也可能成反比 4、一台变压器U1=220V,N1=100匝,N2=50匝，则U2=( )V。 A、110 B、440 C、220 D、50 5、Y,yn联接的三相变压器常用于低压为（）电力变压器。 A、220V B、500V C、110V D、400V 6、磁场强度和磁场中某点的磁感应强度（）。 A、成正比 B、成反比 C、相等 D、无关 7、变压器的额定容量S n表示（）。 A、输入的视在功率 B、输出的视在功率 C、输入的有功功率 D、输出的有功功率
8、交流铁心线圈的主磁通与电源电压（）。 A、成正比 B、成反比 C、无关 D、相等 9、变压器的变比K>1时,变压器为( )。 A、升压变压器 B、降压变压器 C、升压降压变压器 D、电流互感器 10、变压器副边负载增加时，变压器的铁耗（）。 A、增大 B、减少 C、不变 D、可能增加也可能减少 三、分析题 1、变压器铁心起什么作用？ 2、试分析电力变压器实现能量传递的原理？ 3、在远距离输送电能的过程中为什么要采用高压输送？ 4、变压器有什么用途？ 5、变压器负载时引起副边端电压变化的原因是什么? 6、一台50Hz的变压器，误将原边接在相同额定电压的直流电源上会出现什么后果？为什么? 7、变压器空载运行时，原线圈加交流额定电压，这时原线圈的电阻R1很小，为什么空载电流I0却不大? 8、当变压器原边加额定电压，原线圈的匝数减少时，空载电流、铁损，副边空载时的电压变比将如何变化? 9、一台变压器U1N/U2N＝220/110V，如果将副边接到220V电源上，会出现什么后果？为什么？ 10、一台额定频率为50Hz的变压器，能否用于25Hz的交流电路中，为什么？ 四、计算题 1、一台单相变压器，S N=50kV A,U1N/U2N=10 kV/400V,求原、副边的额定电流I1N、 I2N。 2、一台三相变压器，原、副边都为Y形联接，S N=180kV A,U1N/U2N=1000 /400V, 铁心截面积S=160cm2,铁心最大磁密B m=1.445T,求N1、N2。 3、一台单相变压器U1N/U2N=220/280V,铁心的最大磁密B m=0.96T,截面积S＝ 13cm2,求N1、N2。 4、一台三相变压器，原边为Y形联接、副边为Δ形联接，S N=5000kV A,U1N/U2N=10

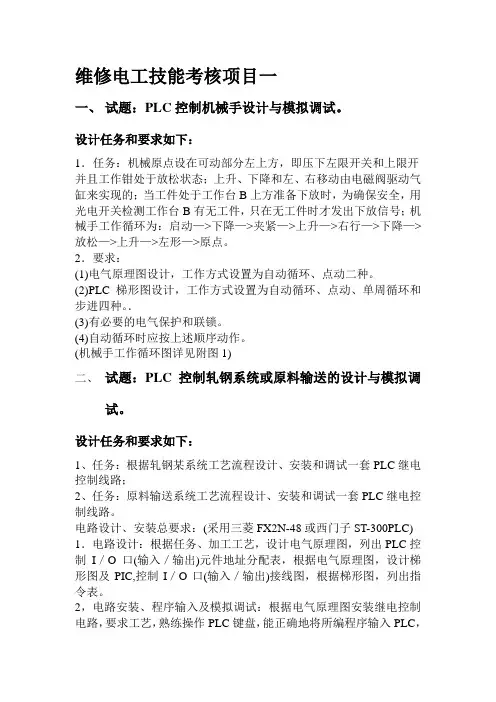

维修电工技能考核项目一 一、试题：PLC控制机械手设计与模拟调试。 设计任务和要求如下： 1．任务：机械原点设在可动部分左上方，即压下左限开关和上限开并且工作钳处于放松状态；上升、下降和左、右移动由电磁阀驱动气缸来实现的；当工件处于工作台B上方准备下放时，为确保安全，用光电开关检测工作台B有无工件，只在无工件时才发出下放信号；机械手工作循环为：启动—>下降—>夹紧—>上升—>右行—>下降—>放松—>上升—>左形—>原点。 2．要求： (1)电气原理图设计，工作方式设置为自动循环、点动二种。 (2)PLC梯形图设计，工作方式设置为自动循环、点动、单周循环和步进四种。． (3)有必要的电气保护和联锁。 (4)自动循环时应按上述顺序动作。 (机械手工作循环图详见附图1) 二、试题：PLC控制轧钢系统或原料输送的设计与模拟调 试。 设计任务和要求如下： 1、任务：根据轧钢某系统工艺流程设计、安装和调试一套PLC继电控制线路； 2、任务：原料输送系统工艺流程设计、安装和调试一套PLC继电控制线路。 电路设计、安装总要求：(采用三菱FX2N-48或西门子ST-300PLC) 1．电路设计：根据任务、加工工艺，设计电气原理图，列出PLC控制I／O口(输入／输出)元件地址分配表，根据电气原理图，设计梯形图及PIC,控制I／O口(输入／输出)接线图，根据梯形图，列出指令表。 2，电路安装、程序输入及模拟调试：根据电气原理图安装继电控制电路，要求工艺，熟练操作PLC键盘，能正确地将所编程序输入PLC，
