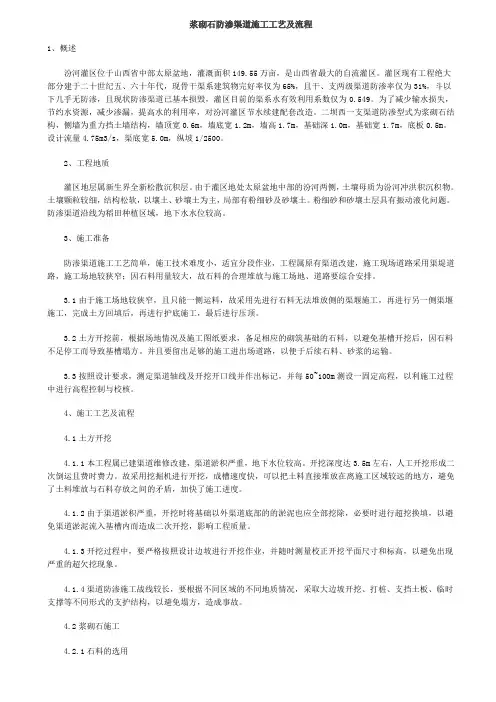

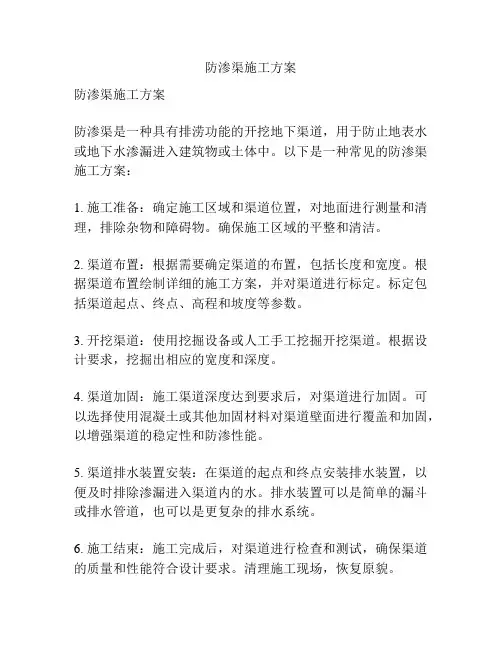

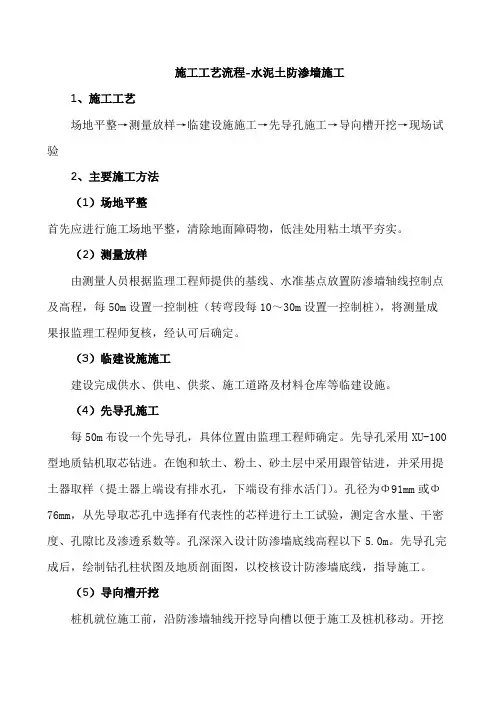

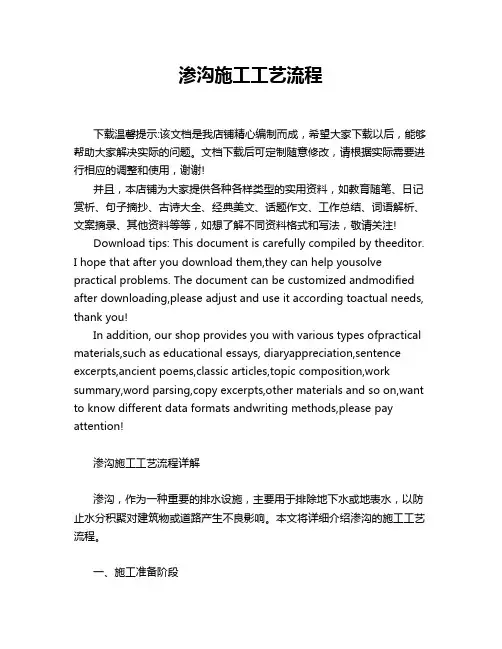

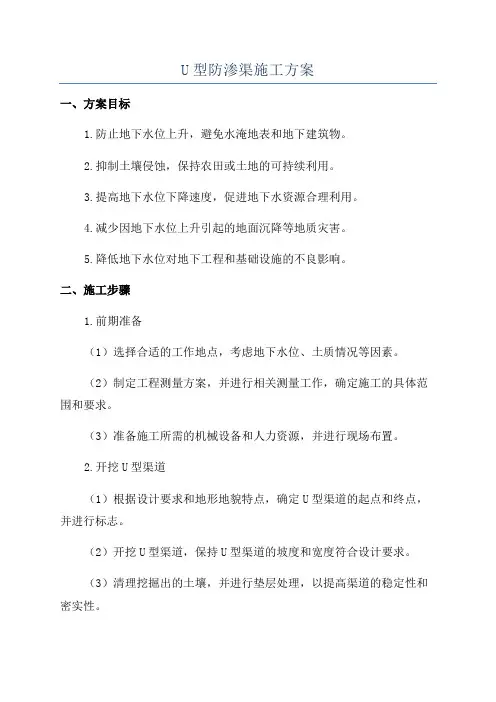

防渗渠施工工艺流程图
台阶法施工工艺工法 QB/ZTYJGYGF-SD-0102-2011 第五工程有限公司赵继平 1 前言 1.1 工艺工法概况 台阶法开挖是将隧道设计断面分成两次开挖（不包括仰拱），其中上台阶超前一定距离后，上下台阶同时并进的施工方法。台阶法开挖法是隧道施工中采用最多的开挖方法，主要适用于Ⅲ、Ⅳ级围岩，同时在地质条件较差的Ⅴ级围岩也可采用台阶法开挖（Ⅴ级围岩在采取超前支护、临时仰拱等有效支撑手段且监控量测数据未发生的异常的情况下慎重使用）。台阶法施工围岩适应性强，便于挖掘机、装载机、自卸汽车等大型机械设备联合施工，施工进度快，稳定性好。 台阶法简单分为长台阶法、短台阶法、三台阶法，长台阶法上台阶长度35～50m，下台阶长度20m，整个断面分为上下两个台阶分别进行开挖、出渣、支护施工（在上台阶可使用多功能平台进行钻眼爆破和支护施工），相互干扰小，支护及时，施工进度快，月进尺可达120～150m现在较少采用；短台阶法上台阶长度为5～7m，一般适用于地质条件较差的Ⅳ～Ⅴ级围岩，上台阶洞渣需通过机械转运至下台阶，开挖及支护作业需人工搭设施工平台，上下两个台阶施工相互干扰较大，但利用及时施做仰拱封闭成环，缩短衬砌与掌子面距离，月进尺可一般为90～100m。本工法主要讲述上下短台阶法施工。 以双线铁路隧道为例，隧道设计开挖高度10.8m，开挖面积100.5m2，上台阶超前下台阶5～7m，上台阶进行钻眼过程中下台阶进行装碴及运输作业，爆破后由挖掘机将上部洞碴挖运至下台阶，上部安装钢架及打设锚杆过程中下部集中装碴运输，在装碴作业完成后施做下部两侧钢架及锚杆，上下台阶同时进行初期支护喷射砼作业，后部仰拱及衬砌紧跟开挖掌子面施工。 1.2工艺原理 将隧道设计断面分成两部开挖（不包括仰拱），其中下台阶随上台阶同步施工，同时仰拱、二次衬砌紧跟下台阶，由于下台阶距离掌子面距离较短，为后部仰拱及衬砌紧跟开挖掌子面创造了良好的空间作业环境，尤其适合于在围岩较差时初期支护及二次衬砌及时封闭成环。 2 工艺工法特点 地质条件较差时采取上下短台阶法施工，采用人工组装平台进行开挖、支护作
沥青透层粘层与封层施工 工艺标准 This model paper was revised by the Standardization Office on December 10, 2020
沥青透层、粘层与封层施工工艺标准一．施工准备 1.材料 a.乳化石油沥青 乳化石油沥青的质量应符合《公路沥青路面施工技术规范》JTJ 032的有关规定。 乳化石油沥青可利用胶体磨或匀油机等乳化机械在沥青拌合厂制备，乳化剂用量（按有效含量计）宜为沥青用量的%～%。制备乳化石油沥青的温度应通过试验确定，乳化剂水溶液的温度宜为40～70℃，石油沥青宜加热至120～160℃，乳化剂沥青制成后应及时使用，存放期以不离析、不冻结、不破乳为度。 b.液体石油沥青 液体石油沥青的质量应符合《公路沥青路面施工技术规范》JTJ032的有关规定。使用前应由试验确定掺配比例。 c.煤沥青 煤沥青的质量应符合《公路沥青路面施工技术规范》JTJ032的有关规定。 煤沥青使用期间在储油池或沥青灌中储存温度为70～90℃，并应避免长期储存。经较长时间存放的煤沥青在使用前应抽样检测，质量不合格不得使用。 d.集料 集料质量应符合《公路沥青路面施工技术规范》JTJ 032的矿料要求，颗粒状集料（大于1㎜）应选用强度高、硬度大、耐磨耗的砂石集料。 稀浆封层所需集料适宜用矿渣、碎石，不适宜用轻质材料、页岩及泥岩等。对于小于5㎜的细集料，应选用坚硬、干燥、洁净、无泥土和有机杂质，级配适当、砂当量不低于445%的石屑或砂。 e.填料 可用水泥、石灰或粉煤灰等作为填料，要求松散、干燥、不含泥土。 f.水 水质应满足洁净水标准，盐水、工业废水及含泥水不能使用。 g.沥青路面透层及粘层材料规格和用量见表。 沥青路面透层及粘层材料规格和用量(表
锚索施工工艺 § 1.1.1 施工工艺要求 1、本工程由于淤泥质砂层较厚，泥浆护壁成孔困难时，须加套管跟进成孔； 2、锚索采用nx7φ5钢绞线，钢绞线强度标准值为1860MPa。成孔直径为150mm； 3、一次注浆材料选用水灰比为0.5~0.55的纯水泥浆，并加入适量的早强剂、及膨胀剂，一次注浆压力为0.5~1.5MPa;二次注浆材料选用水灰比为0.50～0.55的纯水泥浆，注浆压力为2～3MPa； 4、钢绞线锚固段架线环与紧箍环每隔1m间隔设置，紧箍环系16号铁丝绕制，不少于两圈，自由段每隔2m设置一道架线环，以保证钢绞线顺直； 5、待注浆体及压顶梁砼达到设计强度的70%后方可进行锚索张拉； 6、锚索锁定前先张拉至设计抗拔力的1.1倍，保持15min，然后卸荷至零，再重新张拉至锁定荷载预应力进行锁定作业。锚索张拉荷载分级及观测时间应遵守规范进行。 7、锚索施工过程中为尽可能减少成孔对地层产生的影响，应尽量进行跳打。 § 1.1.2 施工工艺流程
锚索套管施工工艺流程图 § 1.1.3 施工方法及技术措施 1、场地平整 土方开挖至锚索标高以上30～50cm时留设施工平台，施工平台宽６～８米，平台平整干爽。然后复核每排锚索的水平标高，按设计的锚索水平间距要求拉通线进行布孔，并用木桩或钢筋作为标记并编号。锚索孔位置允许偏差±50mm。锚索定位后向监理及业主申请复验。 2、钻机就位 根据锚索孔位移机就位，用木枋或钢板将钻机垫平稳，保证施钻过程中钻机不会有较大的晃动而影响成孔质量。对淤泥质场地应换填或铺设钢板保证钻机在施钻过程中不发生移位。 3、套管安装 安装前先检查潜孔锤及套管直径，要求直径偏差小于10mm。然后先安装第一节钻杆，装好后安装首节带牙套管，然后将带牙套管及钻头对准所要施工的锚索孔位。最后用罗盘仪按设计图纸的要求调整好钻机角度,角度偏差±１°。 4、成孔 成孔的质量直接影响到锚索的锚固效果及有效时间，本工程采用DPJ-300型履带式潜孔钻机，钻孔直径为150mm，钻孔位偏差不得大于±50mm，钻机就位后，按35°的设计角度
台阶法施工作业指 导书
目录 1.适用范围............................................................ 错误!未定义书签。 2.编制依据............................................................ 错误!未定义书签。 3.作业准备............................................................ 错误!未定义书签。 3.1内业技术准备................................................. 错误!未定义书签。 3.2外业技术准备................................................. 错误!未定义书签。 4.技术要求............................................................ 错误!未定义书签。 5.施工程序与工艺流程 ........................................ 错误!未定义书签。 5.1施工程序......................................................... 错误!未定义书签。 5.2工艺流程......................................................... 错误!未定义书签。 6.施工要求............................................................ 错误!未定义书签。 7.劳动组织............................................................ 错误!未定义书签。 8.材料要求............................................................ 错误!未定义书签。 9.设备机具配制.................................................... 错误!未定义书签。 10.质量控制及检验 .............................................. 错误!未定义书签。 10.1质量控制....................................................... 错误!未定义书签。 10.2质量检验....................................................... 错误!未定义书签。 10.2.1 主控项目 .................................................... 错误!未定义书签。 10.2.2 一般项目 .................................................... 错误!未定义书签。 11.安全及环保要求 .............................................. 错误!未定义书签。 12.其它注意事项 .................................................. 错误!未定义书签。
隧道微台阶开挖施工工法 中铁二局贵广铁路工程指挥部 二〇一一年一月十日
Ⅳ、Ⅴ级围岩隧道微台阶开挖施工工法 中铁二局贵广铁路工程指挥部 1．前言 新奥法隧道施工方法自上世纪六十年代末被引入到我国，七、八十年代得到迅速发展，九十年代开始被广泛应用，是当前使用最广泛的隧道施工方法。新奥法施工一般有全断面法、台阶法、分部开挖法。全断面法开挖主要适用于Ⅰ～Ⅲ级硬质围岩；台阶法主要适用于Ⅲ、Ⅳ、Ⅴ级中等硬度围岩；分部开挖法主要适用于Ⅴ、Ⅵ级以下软弱围岩地质条件。台阶法施工又分为长台阶、短台阶法，对于自稳较好的Ⅲ、Ⅳ级围岩常采用长台阶法，上台阶长度超过50m；短台阶法适用偏软的Ⅳ、Ⅴ级围岩，上台阶长度为5～50m；围岩稳定性较差时，台阶长度应控制在一倍洞径。 近年来，国内外隧道施工过程中发生多起坍塌事故，造成较大的人员伤亡和财产损失。调查统计表明，发生这些事故的主要原因是隧道开挖台阶长度过长、初期支护未及时封闭成环和二次衬砌未及时跟进导致围岩失稳造成。为了控制和降低铁路隧道施工安全事故，铁道部对仰拱与掌子面的距离要求越来越严格，《铁路隧道工程施工安全技术规程》（TB10304-2009）规定：III级围岩中仰拱与掌子面的距离不得超过90m，IV级围岩不得超过50m，V级及以上围岩不得超过40m.铁道部《关于进一步明确软弱围岩及不良地质铁路隧道设计施工有关技术规定的通知》（铁建设[2010]120号）文件对隧道开挖掌子面与仰拱、二衬之间的距离做出强制性规定:隧道开挖后初期支护应及时施作并封闭成环， IV、V、VI级围岩仰拱封闭位置距离掌子面不得大于35m，IV级围岩二次衬砌与掌子面距离不大于90m；V、VI级围岩二衬与掌子面距离不大于70m。 无论围岩的稳定性如何，采用长台阶法施工，都难以满足上述工序安全距离的强制性规定；采用长度大于20m的短台阶法施工时，受变台阶处交通和仰拱施工作业空间要求的限制，工序安全距离仍然会超标；采用长度小于20m的短台阶法施工时，虽然能满足工序安全距离的要求，但因为上台阶作业空间窄小，工序间相互干扰严重，机械设备的工作效率大大受阻，施工进度缓慢。 本文所介绍的Ⅳ、Ⅴ级围岩隧道微台阶开挖施工工法，有效地解决了上述问题，即保障了隧道施工安全，也提高了施工进度。
（一）透层 1．施工工艺 （1）用于半刚性基层的透层油宜紧接在基层碾压成型后表面稍变干燥，但尚未硬化的情况下喷撒。如果基层表面过湿，在喷撒透层油后就会在基层表面形成一层水隔膜，阻碍沥青的渗透，在水分蒸发后，喷撒沥青形成一层沥青油皮，起不到粘结基层与面层的作用；如果基层表面过于干燥，表面的灰尘很难清扫干净，喷撒透层油后就会产生起皮现象。在无结合料粒料基层上撒布透层油时，宜在铺筑沥青层前1 d-2 d撒布。 （2）在喷撒透层油前，基层的平整度必须满足施工技术规范要求，如有局部不合格的地方，要指派专人对不合格的路段进行处理，而且要安排工人对要撒布的路段提前清扫干．净，以确保透层沥青能够渗透足够的深度。’（3）在撒布透层油前，还应将路缘石及人工构造物用薄膜或彩条布覆盖，以防污染。 （4）透层沥青撒布应采用沥青撒布车喷撒，以保证其均匀性和连续性，局部喷撒不均匀时宜改用手工沥青撒布机喷撒。撒布设备的喷嘴应适用沥青的稠度，确保能成雾状，与撒油管呈15。～25。的夹角，撒油管的高度应使同一地点接受2个～3个喷撒嘴喷撒的沥青，喷撒的透层沥青不应在基层表面流淌或形成油膜，并不得出现花白条。 （5）透层油撒布后的养生时间随透层油的品种和气候条件可由试验确定，以确保液体沥青中的稀释剂全部挥发、乳化沥青充分破乳、水分蒸发、透层油渗透到基层的深度符合规范要求。 2．质量控制 （1）乳化沥青必须经过检验合格后方可使用。 （2）乳化沥青每次撒布完后，都要对输油管道、喷嘴等进行清洗，保障管路畅通，防止下次喷撒时管道堵塞或喷撒不均匀。 （3）经试撒布确定的撒布车行走速度不得随意更改，以保证喷撒均匀及撒布量符合规范 要求。 （4）对撒布车无法喷撒的局部路段，经监理工程师同意后采用人工撒布。
先开挖上断面，待开挖一定长度后同时开挖下断面，上下台阶同时并进的施工方法。主要使用在隧道Ⅲ-Ⅴ级围岩正洞、横洞施工。 1.施工工艺流程施工 施工工艺流程见图11，施工工序见图12 2、施工要点
A、台阶长度控制在3～5m ，台阶高度根据地质情况确定，上台阶高度为3～3.5 m 。 B、上台阶施作钢拱架时，采用扩大拱脚和锁脚锚杆等措施，控制围岩和初期支护变形。 C、下台阶在上台阶喷射砼达到70%以上时开挖。 D、施工中解决好上下台阶施工干扰问题，下部施工减少对一部围岩、支护的扰动。 E、下台阶施工保证钢架整体顺接平直，螺栓连接牢靠。 F、二次衬砌及时施作，Ⅳ级围岩段距掌子面距离不大于70米；Ⅴ级围岩段距掌子面距离不大于50米。 (二) 台阶开挖法 台阶开挖法一般是将设计断面分上半断面和下半断面两次开挖成型。台阶法包括长台阶法、短台阶法和超短台阶法等三种。 长台阶法：上、下断面相距较远，一般上台阶超前50m以上或大于5倍洞跨。它的适用范围较全断面法广泛，凡是在全断面法中开挖面不能自稳，但围岩坚硬不要用底拱封闭断面的情况，都可采用长台阶法。 短台阶法：台阶长度小于5倍但大于1～1.5倍洞跨。适用Ⅰ～Ⅴ级围岩，尤其适用于Ⅳ、Ⅴ级围岩，是新奥法施工中经常采用的方法。 超短台阶法：台阶仅超前3～5m，只能采用交替作业。超短台阶法适用于膨胀性围岩和土质围岩，要求及早闭合断面的场合。下半断面的开挖(又称落底)和封闭应在上半断面初期支护基本稳定后进行，或采取其它有效措施确保初期支护体系的稳定性，例如扩大拱脚、打拱脚锚杆、加强纵向联接等，使上部初次支护与围岩形成完整体系。 根据支护结构形成闭合断面的时间要求，必要时在开挖上半断面后，可建筑临时底拱，形成上半断面的临时闭合结构，然后在开挖下半断时再将临时底拱挖掉。
佛道坪隧道开挖专项施工方案 一、编制目的和依据 1、编制目的 进一步加强佛道坪隧道工程的质量管理，落实建设单位关于开挖工法变更后编制隧道专项施工方案的通知，杜绝质量隐患，确保隧道顺利贯通。特制订本专项方案。 2、编制依据 （1）、《公路隧道施工技术规范》JT G F60-2009 （2）、《公路隧道设计规范》（JTG D70-2004） （3）、《公路隧道设计细则》（JTG/T D70-2010） （4）、现场查勘调查的有关资料，开挖工法变更会议纪要 （5）、黄延总监发（2014）434号文 二、工程概况： 佛道坪隧道项目为分离式隧道，隧道左洞全长1470m，进口里程为ZK126+236，出口里程为ZK127+706；右洞全长1461m，进口里程为YK126+238，出口里程为YK127+699；设置两个工区分别负责该隧道进出口施工，佛道坪隧道左线ZK126+290-ZK126+346经过现场勘查掌子面围岩稳定、自稳能力强、含水量7.9%左右，将ZK126+290-ZK126+346段土质浅埋段优化为预留核心土上下台阶法施工，支护参数I25钢拱架间距由60cm变为75cm，超前小导管每5榀拱架间距（3.75m）施工一环。隧道右线YK126+294- YK126+414经过现场勘查掌子面围岩稳定、自稳能力强、含水量9.8%左右，将YK126+294- YK126+414段土质浅埋段优化为预留核心土上下台阶法施工，支护参数I25钢拱架间距由60cm变为75cm，超前小导管每5榀拱架间距（3.75m）施工一环。 三、施工方案 1、施工准备 1）导线控制点、水平基点已布设，轴线放样和标高测量满足施工要求。 2）围岩周边收敛仪、精密水准仪等监控量测仪器齐全，洞口监控量测点已布设，量测数据反馈信息满足开挖正常作业要求。 3）钻孔台车、出渣运输车辆等各项机械设备性能良好可靠，可满足施工需要。 4）供电、供水、供风及排水等辅助作业能满足施工需要。 2、测量放样 隧道开挖前，测量人员定出开挖断面中线、水平线，根据设计图将开挖轮廓线标示在掌子面上。 3、隧道开挖 上下台阶预留核心土法机械利用率高，工序少，进度相对较快，适宜于Ⅴ级石质围岩深埋段、Ⅴ级土质围岩（含水量小于22%）深埋地段。
透油层施工工艺 1.1沥青路面的级配砂砾、级配碎石基层及水泥、石灰、粉煤灰等无机结合料稳定土或粒料的半刚性基层上必须浇洒透层沥青。 1.2透层沥青宜采用慢裂的洒布型乳化沥青，也可采用中、慢凝液体石油沥青或煤沥青，透层沥青的规格和质量应符合规范的要求。透层沥青的稠度宜通过试洒确定。表面致密的半刚性基层宜采用渗透性好的较稀的透层沥青，级配砂砾、级配碎石等粒料基层宜采用较稠的透层沥青。用于制作透层用乳化沥青的沥青标号应根据基层的种类、当地气候等条件确定。 1.3各种透层沥青的品种和用量应根据基层的种类通过试洒确定，并符合规范的要求。 1.4透层宜紧接在基层施工结束表面稍干后浇洒。当基层完工后时间较长，表面过分干燥时，应对基层进行清扫，在基层表面少量洒水，并在表面稍干后浇洒透层沥青。 1.5高速公路、一级公路的透层沥青应采用沥青洒布车喷洒，二级及二级以下公路也可采用手工沥青洒布机喷洒。洒布车应符合本规范的要求。当用于表面处治或贯入式路面喷洒沥青的喷嘴不能保证喷洒均匀时，应更换喷嘴。 1.6浇洒透层沥青应符合下列要求： 1.6.1浇洒透层前，路面应清扫干净，对路缘石及人工构物应适当防护，以防污 染。
1.6.2透层沥青洒布后应不致流淌、渗透入基层一定深度，不得在表面形成油膜。 1.6.3如遇大风或即将降雨时，不得浇洒透层沥青。 1.6.4气温低于10℃时，不宜浇洒透层沥青。 1.6.5应按设计的沥青用量一次浇洒均匀，当有遗漏时，应用人工补洒。 1.6.6浇洒透层沥青后，严禁车辆，行人通过。 1.6.7在铺筑沥青面层前，若局部地方尚有多余的透层沥青未渗入基层时，应予清除。 1.7在无机结合料稳定半刚性基层上浇洒透层沥青后，宜立即撒布用量为(2～ 3)m3/1000m2的石屑或粗砂。在无结合料粒料基层上浇洒透层沥青后，当不能及时铺筑面层，并需开放施工车辆通行时，也应撒铺适量的石屑或粗砂，此种情况下，透层沥青用量宜增加10%。撒布石屑或粗砂后，应用6～8t钢筒式压路机稳压一遍。当通行车辆时，应控制车速。在铺筑沥青面层前发现前如发现局部地方透层沥青剥落，应予修补；当有多余浮动石屑或砂时，应予扫除。 1.8透层洒布后应尽早铺筑沥青面层。当用乳化沥青作透层时，洒布后应待其充分渗透、水分蒸发后方可铺筑沥青面层，此段时间不宜少于24h。
预应力锚索施工工艺及方法 ⑴锚孔测放 ±20mm。如 下，适当放宽定位精度或调整锚孔定位。 ⑵钻孔设备 岩层中采用潜孔钻机成孔；在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地层中施工，必要时采用跟管钻进技术。 ⑶钻机就位锚孔钻进施工，搭设满足相承载能力和稳固条件的脚手架，根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚孔开钻就位纵横误差满足规范要求。 ⑷钻进方式 钻孔要求须采用风动钻进，禁止采用水冲钻进，确保锚索施工不致于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能。钻孔速度根据使用钻机性能和锚固地层控制，防止钻孔扭曲和变径，造成下锚困难或其它意外事故。 ⑸钻进过程 钻进过程中对每个孔的地层变化、钻进状态（钻压、钻速）、地下水等情况作好施工记录。如遇塌孔缩孔等不良钻进现象时，立即停钻，及时进行固壁灌浆处理（灌浆压力0.1～0.2MPa），待水泥砂浆初凝后，重新扫孔钻进。 ⑹孔位孔深
钻孔孔位、孔深、斜度符合设计要求。为确保锚孔直径，要求实际使用钻头直径不得小于设计孔径。为确保锚孔深度，孔深不小于设计孔深并且实际钻孔深度大于锚索设计长度0.5m以上。 ⑺锚孔清理 钻进达到设计深度后，不能立即停钻，要求稳钻1～2分钟，防止孔底尖灭、达不到设计孔径。在钻孔完成后，使用高压空气（风压0.2～0.4MPa）将孔内岩粉及水体全部清除出孔外，以免降低水泥砂浆与孔壁岩土体的粘结强度。除相对坚硬完整之岩体外，不得采用高压水冲洗。若遇锚孔中有承压水流出，待水压、水量变小后方可下安锚筋与注浆，必要时在周围适当部位设置排水孔处理。如果设计要求处理锚孔内部积聚水体，一般采用灌浆封堵二次钻进等方法处理。 ⑻锚孔检验 锚孔钻造结束并经现场监理检验合格后，进行下道工序。孔径、孔深检查一般采用设计孔径、钻头和标准钻杆在现场监理旁站的条件下验孔，要求验孔过程中钻头平顺推进，不产生冲击或抖动，钻具验送长度满足设计锚孔深度，退钻要求顺畅，用高压风吹验不存明显飞溅尘碴及水体现象。同时要求复查锚孔孔位、倾角和方位，全部锚孔施工分项工作合格后，即可认为锚孔钻造检验合格。 ⑼锚索体制作及安装 安装前，要确保每根钢绞线顺直，不扭不叉，排列均匀，除锈、除油污，对有死弯、机械损伤及锈坑处剔出。锚索在锚固端，每隔1.0m设置一个对中支架，使锚索居中，自由端每隔1.0m用细铁丝绑扎，并要求涂强力防腐涂料，套Φ20～22mm的PVC管，套管两端10～20cm长度范围内用黄油充填，外绕工程胶布固定。锚索的防锈、防腐处理满足铁路路基支挡结构设计规范中提出的各项技术要求。锚头顶面必须与锚索轴线垂直。安装锚索体前再次认真核对锚孔编号，确认无误后再用高压风吹孔，人工缓缓将锚索体放入孔内，用钢尺量出孔外露出的钢绞线长度，计算孔内锚索长度（误差控制在50mm范围内），确保锚固长度。 ⑽锚固注浆 注浆采用一次注浆，孔底返浆法，将自由端涂满防锈油，套上波纹管，管内注满黄油，并严格封闭两端，一次将锚索的锚固段和张拉段注满，不能留空隙。砂浆经试验比选后确定施工配合比。实际注浆量一般要大于理论的注浆量，或以锚具排气孔不再排气且孔口浆液溢出浓浆作为注浆结束的标准。注浆结束后，将注浆管、注浆枪和注浆套管清洗干净，施工过程中，做好注浆记录。 ⑾框架梁（锚梁、锚墩或十字架梁）施工
台阶法施工方案
新建贵阳至广州铁路工程 （贵广GGTJ-7段） 台阶法施工方案 中铁二十三局集团贵广铁路工程指挥部第二项目部 二00九年三月
台阶法施工方案 一、编制依据： 根据《隧道施工工法》贵广贰隧参09，特制定贵广铁路七标二项目部隧道台阶法施工方案。 二、工程概况： 贵广铁路七标第二项目部隧道共11.5座，共19个工作面，包括：坪山隧道出口、大源隧道出口、幸福源隧道、东岭隧道、宝峰山隧道进口、峰山隧道1号斜井、宝峰山隧道2#斜井、宝峰山隧道出口、恭城隧道进口、凤凰山隧道、桥头村隧道、东科山隧道进口、东科山隧道1号斜井、东科山隧道出口、丹江隧道、上望坪隧道、上龙围隧道。现今已贯通幸福源隧道、东岭隧道、凤凰山隧道、上望坪隧道、上龙围隧道。 三、施工方案 Ⅲ级、Ⅳ级围岩采用台阶法开挖，即超前支护先行（Ⅳ级围岩采用φ42超前锚管作超前支护）；上台阶采用弱爆破及人工配合机械开挖，施做拱部初期支护,下台阶开挖及施做边墙初期支护；仰拱紧跟下台阶及时施做尽早闭合成环，衬砌及时紧跟。 施工中认真进行围岩量测，实行信息化施工，动态化管理，及时反馈信息，调整支护参数，确定仰拱模板拆除时间，确保施工安全。
全断面共分二个台阶和仰拱部分采用平行流水进行，各台阶长5m左右，相错5m左右。同时仰拱、二衬紧跟，距下台阶掌子面分别为20～30m。台阶法施工详见：图7-6《台阶法施工工艺流程图》，图7-7《台阶法施工工序图》，施工工序说明如下：（1）弱爆破开挖①部。施做①部台阶周边的初期支护和临时支护，即初喷4cm厚混凝土，架立钢架，并设锁脚锚杆，钻设径向锚杆后和挂钢筋网后复喷混凝土至设计厚度。 （2）弱爆破开挖②部。台阶周边部分初喷4cm厚混凝土；接长钢架，并设锁脚锚杆。钻设径向锚杆并铺设钢筋网后复喷混凝土至设计厚度。 （3）在滞后于②部一段距离后，弱爆破开挖③部。施做隧底喷混凝土。 （4）根据监控量测结果分析，待初期支护收敛后,灌筑○Ⅳ部仰拱与边墙基础。灌筑仰拱填充○V部至设计高度。 （5）利用衬砌模板台车一次性灌筑○Ⅵ部衬砌（拱墙衬砌一次施做）。
沥青透层、粘层与封层施工工艺标准 一．施工准备 1.材料 a.乳化石油沥青 乳化石油沥青的质量应符合《公路沥青路面施工技术规范》JTJ 032的有关规定。 乳化石油沥青可利用胶体磨或匀油机等乳化机械在沥青拌合厂制备，乳化剂用量（按有效含量计）宜为沥青用量的0.3%～0.8%。制备乳化石油沥青的温度应通过试验确定，乳化剂水溶液的温度宜为40～70℃，石油沥青宜加热至120～160℃，乳化剂沥青制成后应及时使用，存放期以不离析、不冻结、不破乳为度。 b.液体石油沥青 液体石油沥青的质量应符合《公路沥青路面施工技术规范》JTJ032的有关规定。使用前应由试验确定掺配比例。 c.煤沥青 煤沥青的质量应符合《公路沥青路面施工技术规范》JTJ032的有关规定。 煤沥青使用期间在储油池或沥青灌中储存温度为70～90℃，并应避免长期储存。经较长时间存放的煤沥青在使用前应抽样检测，质量不合格不得使用。 d.集料 集料质量应符合《公路沥青路面施工技术规范》JTJ 032的矿料要求，颗粒状集料（大于1㎜）应选用强度高、硬度大、耐磨耗的砂石集料。 稀浆封层所需集料适宜用矿渣、碎石，不适宜用轻质材料、页岩及泥岩等。对于小于5㎜的细集料，应选用坚硬、干燥、洁净、无泥土和有机杂质，级配适当、砂当量不低于445%的石屑或砂。 e.填料 可用水泥、石灰或粉煤灰等作为填料，要求松散、干燥、不含泥土。 f.水 水质应满足洁净水标准，盐水、工业废水及含泥水不能使用。 g.沥青路面透层及粘层材料规格和用量见表2.1.7。 沥青路面透层及粘层材料规格和用量(表2.1.7)
h.乳化沥青稀浆封层的矿料级配及沥青用量范围。 乳化沥青稀浆封层的矿料级配及沥青用量范围(表2.1.8) 注：１.表中沥青用量指乳化沥青中水分蒸发后的沥青数量，乳化沥青用量可按其浓度计算。 2. ES-1型适用于较大裂缝的封缝或中、轻交通道路的薄层罩面处理。
新建贵阳至广州铁路工程 （贵广GGTJ-7段） 台阶法施工方案 中铁二十三局集团贵广铁路工程指挥部第二项目部 二00九年三月
台阶法施工方案 一、编制依据： 根据《隧道施工工法》贵广贰隧参09，特制定贵广铁路七标二项目部隧道台阶法施工方案。 二、工程概况： 贵广铁路七标第二项目部隧道共11.5座，共19个工作面，包括：坪山隧道出口、大源隧道出口、幸福源隧道、东岭隧道、宝峰山隧道进口、峰山隧道1号斜井、宝峰山隧道2#斜井、宝峰山隧道出口、恭城隧道进口、凤凰山隧道、桥头村隧道、东科山隧道进口、东科山隧道1号斜井、东科山隧道出口、丹江隧道、上望坪隧道、上龙围隧道。现今已贯通幸福源隧道、东岭隧道、凤凰山隧道、上望坪隧道、上龙围隧道。 三、施工方案 Ⅲ级、Ⅳ级围岩采用台阶法开挖，即超前支护先行（Ⅳ级围岩采用φ42超前锚管作超前支护）；上台阶采用弱爆破及人工配合机械开挖，施做拱部初期支护,下台阶开挖及施做边墙初期支护；仰拱紧跟下台阶及时施做尽早闭合成环，衬砌及时紧跟。 施工中认真进行围岩量测，实行信息化施工，动态化管理，及时反馈信息，调整支护参数，确定仰拱模板拆除时间，确保施工安全。 全断面共分二个台阶和仰拱部分采用平行流水进行，各台阶长5m左右，相错5m左右。同时仰拱、二衬紧跟，距下台阶掌
子面分别为20～30m。台阶法施工详见：图7-6《台阶法施工工艺流程图》，图7-7《台阶法施工工序图》，施工工序说明如下：（1）弱爆破开挖①部。施做①部台阶周边的初期支护和临时支护，即初喷4cm厚混凝土，架立钢架，并设锁脚锚杆，钻设径向锚杆后和挂钢筋网后复喷混凝土至设计厚度。 （2）弱爆破开挖②部。台阶周边部分初喷4cm厚混凝土；接长钢架，并设锁脚锚杆。钻设径向锚杆并铺设钢筋网后复喷混凝土至设计厚度。 （3）在滞后于②部一段距离后，弱爆破开挖③部。施做隧底喷混凝土。 （4）根据监控量测结果分析，待初期支护收敛后,灌筑○Ⅳ部仰拱与边墙基础。灌筑仰拱填充○V部至设计高度。 （5）利用衬砌模板台车一次性灌筑○Ⅵ部衬砌（拱墙衬砌一次施做）。
透层油的洒布施工方案和工艺 一、透层油洒布施工方案： 乳化沥青洒布首先洒布在夏蔚桥附近1Km 基层表面，然后从起点K127+420 由东往西洒布，经过试验、人员、设备的充分准备,目前项目经理部已具备洒布乳化沥青的条件： 1）由人工配合空压机对基层表面进行清洁； 2）已联系好水车对基层表面进行润湿； 3）石屑已联系到位，并做筛分试验经监理认可批准使用； 4）已与公路局联系好乳化沥青和洒布车，可以即时洒布，且乳化沥青各项指标检验合格。 洒布乳化沥青其作用主要有以下几个方面： 1）乳化沥青渗透到基层表面2-3mm，可以起到有效防水和固结基层表面的作用； 2）可以加深下面层和基层之间的连接性； 3）施工车辆行驶时可防止损坏基层表面； 4）防止基层水分蒸发，保证了基层强度增长，起到有效养护作用。 二、以下是透层油洒布施工工艺简述： 一）准备工作 1．基层标高及平整度等指标经监理验收合格后，用扫帚清扫基层顶面，用空压机吹尽尘埃，使工作面整洁，在喷油之前必须经监理验收并签认后方能喷洒透油层。 2．沥青洒布车应备有适应不同稠度沥青洒布用的喷头。整个洒布系统应
能保持应有的完好率，并能予以调整，按照确定的洒油量均匀的喷洒。同时应配有人工手喷装置的洒布设备，以便在机械无法工作的地方进行喷洒作业。 3．人员：设有专职负责人全面负责、调度洒布及与之相关的工作；配备两个测量人员，于洒布前标出每车洒布宽度；配备一个试验检测人员，随时检测用油量；透层油施工前配备有足够数量的人员撒布石屑和配合洒布车处理、纠正洒布不均匀之处，撒料人员要求操作熟练、洒布均匀；配备一个试验检测人员，随时检测用油量。 二）洒布 1．洒布透层沥青： (1)在各项准备工作已充分的条件下，可进行乳化沥青喷洒作业。沥青洒布车应在喷嘴打开的同时按二档三排洒布速度向前行驶。作业时在整个工作宽度内和长度范围内洒布均匀。原则上采用一次性喷洒。 (2)采用阳离子中裂乳化沥青(透层沥青的规格和质量应符合规范JTJ 032-94 附录C 表C.3、表C.4 和表C.5 的要求)，乳化沥青用量为(0.8～1.0)kg/m2。 (3)在喷洒交接处洒布时应精心控制，使之不超过规定的洒油量，沥青过量的地方应予清除，漏洒或少洒的地方应予以纠正。 (4)喷洒区附近的结构物表面应加以保护，防止污损。 (5)洒布的透层沥青应渗入基层一定深度，不应在表面流淌，并不得形成油膜。 (6)在喷洒过程中，对洒布油量检测不少于3 次，检测时在基层面铺上一层约 1 ?的牛皮纸（纸重已测定），洒布车洒过透层油后马上取下牛皮纸测定其重量，即可求出洒布油量。
人、材、机准备施工准备爆破设计 施工测量 起爆 （中）下台阶装药 上台阶装药 通风 出碴 初期支护 量测 台阶法（三台阶法）开挖施工工艺 台阶开挖是先开挖断面的上半部分，待开挖至一定长度后同时开挖（中）下部分，上（中）、下部分同时并进的施工工艺。 在Ⅲ～Ⅳ级围岩铁路客运单线、双线隧道施工时一般采用台阶法，V 级围岩隧道在采用了有效的措施（如超前预注浆加固围岩）后亦可采用台阶法开挖。 一、作业内容 施工测量、地质预报、钻孔、装药、起爆、通风、出渣、初期支护、量测。 二、工艺流程图（见图 2.3.2-1） 图2.3.2-1 台阶法开挖施工工艺流程框图 三、工序步骤及标准 （一）施工准备 参见全断面施工。 （二）台阶法开挖施工程序 施工测量→钻眼→装药→起爆、通风→初喷→出渣→设置锚杆、挂网→立架→复喷→下一循环。 （三）台阶法开挖施工步序示意图见图 2.3.2-2。 超前地质预报 （中）下台阶钻孔 上台阶人工钻孔 - 23 -
- 24 - 台阶法开挖支护断面示意图 a.上部采用人工打眼，下部利用作 业台架人工打眼。 b.上、下部同时起爆， 通风后，初喷砼； c.挖掘机、装载机配合自卸 汽车出碴，进入下一循环。 图 2.3.2-2 台阶法开挖施工方法示意图 （四）施工要点 1. 台阶长度应根据隧道断面跨度、围岩地质条件、初期支护形成闭合断面的时间要求、上部施工所需空间大小等因素来确定，台阶长度宜为 3~5m 左右，当拱部围岩条件发生较大变化时， 可适当延长或缩短台阶长度，如围岩较差，台阶长度可缩短为。如采用三级台阶法，第一个台阶高度一般为 2.5m 。 2. 上台阶的底部位置应根据地质情况确定，一般情况下，可在起拱线附近。 3. 上台阶使用钢架时，可采用扩大拱脚和施作锁脚锚管等措施，防止拱部下沉变形。 4. 下台阶应在喷射混凝土达到设计强度的 70％以上后开挖。下台阶一次开挖长度不宜超过2 榀拱架间距。当岩体不稳定时，应合理缩短进尺，先施工边墙初期支护，后开挖中间土体，左右错开或先拉中槽后挖边墙，并及时施工仰拱。 5. 应解决好上下部的施工干扰问题。下部施工应减少对上部围岩、支护及衬砌的扰动和破坏。 6. 工艺改进：对于较软弱围岩中采用台阶法，可以考虑与预留核心土、施作临时仰拱、挖中槽等方法相结合。在上台阶开挖时，预留核心土，以便快速完成拱部开挖，及时施作初期支护。在在地质条件较差时，可在上（中）台阶上施作临时仰拱，以减少拱部结构变形。 （五）其它工序作业内容参考全断面法。 机械手湿喷机 上台阶 下台阶
连拱隧道施工工艺工法 QB/ZTYJGYGF-SD-0503-2011 第五工程有限公司刘建萍 1 前言 1.1工艺工法概况 中导洞-主洞施工方法是双连拱隧道施工的一种高效施工方法。它根据新奥法原理，采用光面爆破大断面开挖，使用锚、喷、网、钢拱架和超前导管及超前管棚等支护手段，先开挖贯通中导洞，浇筑中隔墙混凝土，然后采用上下台阶法开挖左、右主洞，最后进行全断面二次衬砌。 早期的双连拱隧道多采用三导洞法施工，对围岩扰动的次数多，施工周期长，工效慢、工期长、成本高，不利于隧道防水。通过连拱隧道工程实践采用中导洞-主洞台阶法施工，效果良好。 1.2工艺原理 1.2.1 本工法的基本理论基础是新奥法。开挖后允许围岩有一定的变形，从而释放部分地应力；通过监控量测和适时支护来控制围岩变形，使围岩不会失稳；围岩与锚喷等支护共同作用形成复合承载结构。 1.2.2中导洞-主洞法根据新奥法的基本原理，简化施工工序，在三个工作面平行施工的情况下缩短了工期。 2 工艺工法特点 2.1 采用新奥法施工，尽量减少对围岩的扰动，充分保护和利用围岩的自承载能力，提高隧道结构的整体安全度。 2.2 与三导洞法相比，减少了两个侧壁导洞，施工干扰少、临时支护量小，有效地降低了对围岩的扰动，缩短了施工周期，降低成本，减少工程投资。 2.3中导洞首先贯通，可揭示隧道围岩情况，为左右两洞大断面开挖施工提供依据。
3 适用范围 本工法适用于双连拱山岭隧道的各种围岩情况，隧道主洞的开挖方式则根据具体的情况来选择。 正台阶二步开挖法是全断面一次开挖法的改进方法，多用于围岩能短期内处于稳定的地层中。台阶法根据台阶长度的不同，可划分为长台阶、短台阶和超短台阶三种，在Ⅲ级以下的围岩中一般采用长台阶或全断面开挖法，对于III、IV级围岩多采用短台阶开挖法，对于Ⅴ级以上的软弱围岩则常采用超短台阶开挖法，对于土质围岩及软弱围岩则采用环形开挖留核心土法或三台阶七步开挖法。 本工艺工法主要介绍中导洞-主洞法施工双连拱隧道。 4 主要引用标准 《公路隧道施工技术规范》TTJ04 《公路隧道设计规范》JTG026 《公路工程质量检验评定标准》JTJ071 5 施工方法 采用中导洞-主洞法施工，其步骤为先开挖中导坑，并做导坑临时支护直到中导洞贯通，然后由内向外浇筑中隔墙混凝土。 中隔墙施工完成后，将其顶部与临时支护之间间隙采用与设计同标号的喷射砼喷（回）填密实，待喷填砼强度满足设计要求后，即可开挖两侧主洞。 根据主洞的地质情况，首先做好洞口的防护、排水和洞身的超前预加固，然后开挖左（右）洞上台阶及初期支护，同时做好围岩的变形观测；待开挖掌子面上台阶推进适当距离（约50m）后，方可开挖右（左）洞上台阶并做好初期支护，同时做好围岩的变形观测。 根据洞身实际地质情况，上下台阶距离控制在3~15m，下台阶采用跳槽的方法进行侧墙的开挖与初期支护，开挖宽度控制在2～3m。初期支护完成后铺设防水层，采用整体式模板台车浇筑二次衬砌混凝土。 6 工艺流程及操作要点
透油层施工工艺 GE GROUP system office room 【GEIHUA16H-GEIHUA GEIHUA8Q8-
透油层施工工艺 1.1沥青路面的级配砂砾、级配碎石基层及水泥、石灰、粉煤灰等无机结合料稳定土或粒料的半刚性基层上必须浇洒透层沥青。 1.2透层沥青宜采用慢裂的洒布型乳化沥青，也可采用中、慢凝液体石油沥青或煤沥青，透层沥青的规格和质量应符合规范的要求。透层沥青的稠度宜通过试洒确定。表面致密的半刚性基层宜采用渗透性好的较稀的透层沥青，级配砂砾、级配碎石等粒料基层宜采用较稠的透层沥青。用于制作透层用乳化沥青的沥青标号应根据基层的种类、当地气候等条件确定。 1.3各种透层沥青的品种和用量应根据基层的种类通过试洒确定，并符合规范的要求。 1.4透层宜紧接在基层施工结束表面稍干后浇洒。当基层完工后时间较长，表面过分干燥时，应对基层进行清扫，在基层表面少量洒水，并在表面稍干后浇洒透层沥青。 1.5高速公路、一级公路的透层沥青应采用沥青洒布车喷洒，二级及二级以下公路也可采用手工沥青洒布机喷洒。洒布车应符合本规范的要求。当用于表面处治或贯入式路面喷洒沥青的喷嘴不能保证喷洒均匀时，应更换喷嘴。 1.6浇洒透层沥青应符合下列要求： 1.6.1浇洒透层前，路面应清扫干净，对路缘石及人工构物应适当防护，以防污 染。
1.6.2透层沥青洒布后应不致流淌、渗透入基层一定深度，不得在表面形成油膜。 1.6.3如遇大风或即将降雨时，不得浇洒透层沥青。 1.6.4气温低于10℃时，不宜浇洒透层沥青。 1.6.5应按设计的沥青用量一次浇洒均匀，当有遗漏时，应用人工补洒。 1.6.6浇洒透层沥青后，严禁车辆，行人通过。 1.6.7在铺筑沥青面层前，若局部地方尚有多余的透层沥青未渗入基层时，应予清除。 1.7在无机结合料稳定半刚性基层上浇洒透层沥青后，宜立即撒布用量为(2～ 3)m3/1000m2的石屑或粗砂。在无结合料粒料基层上浇洒透层沥青后，当不能及时铺筑面层，并需开放施工车辆通行时，也应撒铺适量的石屑或粗砂，此种情况下，透层沥青用量宜增加10%。撒布石屑或粗砂后，应用6～8t钢筒式压路机稳压一遍。当通行车辆时，应控制车速。在铺筑沥青面层前发现前如发现局部地方透层沥青剥落，应予修补；当有多余浮动石屑或砂时，应予扫除。 1.8透层洒布后应尽早铺筑沥青面层。当用乳化沥青作透层时，洒布后应待其充分渗透、水分蒸发后方可铺筑沥青面层，此段时间不宜少于24h。
基坑锚索及腰梁施工方案 编制： 审核： 批准：
一、工程概况 1．项目概况 本项目分为A、B、C、D四个区，本项目的地块总用地面积约15.83万平方米，其中规划用地面积约12.18万平方米,总建筑面积约100.5万平方米，其中地上建筑面积80万平方米，二层地下室建筑面积20.5万平方米。 腰梁共设置三道，三道腰梁的竖向间距为2300~2500mm，槽钢和各构件钢板均采用A3钢，制作各构件的钢板厚度均为20mm，钢板槽钢焊接满足规范要求。2．施工难点 本工程工期紧。四道锚索近35000m，三道腰梁总长大约1500m，喷射砼约10000㎡，业主规定工期只有40天左右。施工期间正是长沙雨季，雷雨天气频繁，同时还要面临长沙高温天气的考验。 3．选用机械设备 根据本工程的特点和工期要求，选用钢筋切断机3台、锚索钻机12台、压力注浆机8台、压力喷浆机6台、液压张拉设备4套、电焊机8台、挖掘机2台。各种机械设备根据施工现场的进度需要过程中及时增加。 4、施工准备 1 ）锚索施工区段的支护桩、旋喷止水桩完成，并且已经达到一定强度。 2）用挖掘机将操作面开挖平整出来。
3）锚索材料、注浆管、水泥等材料准备就位。 4）机械设备及劳动力准备到位。 二、 锚索腰梁及挂网喷砼施工工艺 （一）、锚索施工工艺 本工程的锚索是通过外端固定于坡面，另一端锚固在滑动面以内的稳定岩体中。穿过边坡滑动面的预应力锚索（钢绞线），直接在滑面上产生抗滑阻力，增大抗滑摩擦阻力，使结构面处于压紧状态，以提高边坡岩体的整体性，从而从根本上改善岩体的力学性能，有效地控制岩体的位移，促使其稳定，达到整治顺层、滑坡及危岩、危石的目的。 1．施工工艺及流程图如下： 2．钻孔。钻孔是锚索施工中控制工期的关键工序。为确保钻孔效率和保证钻孔质量，采用全套管锚索钻机，钻头直径为150mm 。钻机钻孔时，按锚索设计长度将钻孔所需钻杆摆放整齐，钻杆用完，孔深也恰好到位。 3．渗水的处理。在钻孔过程中或钻孔结束后吹孔时，从孔中吹出的都是一
106国道江北公路立交桥至三台河桥段路面大修工程 透 油 层 施 工 案 106国道江北公路立交桥至三台河桥段路面大修工程 楚通路桥项目部 二0一二年八月二十五日
透油层施工方法 1. 沥青路面的级配碎石基层上必须浇洒透层沥青。 2. 透层沥青采用慢裂的洒布型乳化沥青，规格和质量应符合规范的要求。透层沥青的稠度宜通过试洒确定。级配碎石粒料基层宜采用较稠的透层沥青。用于制作透层用乳化沥青的沥青标号应根据基层的种类、当地气候等条件确定。 3.透层沥青的品种和用量应根据基层的种类通过试洒确定，并符合规范的要求。 4. 透层宜紧接在基层施工结束表面稍干后浇洒。当基层完工后时间较长，表面过分干燥时，应对基层进行清扫，在基层表面少量洒水，并在表面稍干后浇洒透层沥青。确保基层表面干净和干燥。浇洒透层油前，须用空压机将基层表面浮尘吹干净（基层污染严重时，应先用高压水枪冲洗清洁，等干燥后再将表面浮尘吹干净），尽量使基层表面骨料外露，同时基层表面应干燥，基层含水量不得超过3%，以利于透层油渗透及与基层的粘结。 5.透层沥青应采用沥青洒布车喷洒，洒布车应符合本规范的要求。 6 浇洒透层沥青应符合下列要求： a.浇洒透层前，路面应清扫干净，对路缘石及人工构物应适当防护，以防污染。
b.透层沥青洒布后应不致流淌、渗透入基层一定深度，不得在表面形成油膜。 c.如遇大风或即将降雨时，不得浇洒透层沥青。 d.气温低于10℃时，不宜浇洒透层沥青。 e.应按设计的沥青用量一次浇洒均匀，当有遗漏时，应用人工补洒。选用合适的洒布设备。机械的选用十分重要，目前国内老式的洒布车较多，很难确保施工质量。适用的透层油洒布车应有独立的油泵、喷洒嘴、速率计、压力表、计量器、读取油罐内材料温度的温度计、气泡水准仪和软管并配有沥青循环搅拌装置，以上设备都要处于良好的工作状态。控制好洒布量。施工时应保证洒布车均匀速行驶，确保洒布量均匀稳定。经常用铁盘检测洒布量，当洒布量不符合要求时，及时通过改变行车速度调整洒布量。 f.浇洒透层沥青后，严禁车辆，行人通过。透层洒布完毕应做好保护工作。由于透层油需要一定洒布温度和渗透时间。洒布温度一般在80～90℃，洒布时间在当天气温最高时段，地表温度在55～65℃之间，沥青处于软化状态。透层油的渗透时间一般为5～6小时。此段时间内要严格做好交通控制，以免粘掉或造成滑动，影响透层油的效果。 g.在铺筑沥青面层前，若局部地方尚有多余的透层沥青未渗入基层时，应予清除。
