水闸课程设计计算说明书
一、基本资料
本工程是西通河灌区第一级抽水站的拦河闸，其主要任务是拦蓄西通河的河水，抬高水位满足抽水灌溉的需要; 洪水期能够宣泄洪水，保证两岸农田不被洪水淹没。
1.闸的设计标准
根据《水闸设计规范.》SD133-84(以下简称SD133-84),该闸按IV级建筑物设计。
2.水位流量资料
下游水位流量关系见表
3.地形资料
闸址附近，河道顺直，河道横部面接近梯形，底宽18米，边坡1:1.5，河底高程195.00米，两岸地面高程199.20米。
4.闸基土质资料
闸基河床地质资料柱状图如图所示
闸址附近缺乏粘性土料，但有足够数量的混凝土骨料和砂料。闸基细砂及墙后回填砂料土工试验资料如下表；
细砂允许承载力为150KN/m2，其与混凝土底板之间的摩擦系数f=0.35
5.其他资料
1.闸上交通为单车道，按汽-10设计，带-50校核。桥面净宽4.5m。
2.闸门采用平面钢闸门，有3米，4米，5米三种规格闸门。
3.该地区地震设计烈度为4度。
4.闸址附近河道有干砌石护坡。
5.多年平均最大风速12米/秒，吹程0.15公里。
6.闸上交通
根据当地交通部门建议，闸上交通桥为单车道公路桥，按汽-10
设计，履带-50校核。桥面净宽为4.5m，总宽 5.5m，采用板梁式结构，见图2-3，每米桥长约重80KN。
10.0 15.0 450.0 15.0
110.0
﹪
55.0
45.0 70.0
550.0
图 1-3 交通桥剖面图（单位：cm）
一、水闸设计
1、剖面立定 1.1闸顶高程的确定
由于正常洪水位低于设计洪水位，所以取设计洪水位和校核洪水位作为控制情况。闸底高程取挡水坝最低点▽440.00m ，设计蓄水位为▽198.36m ，校核洪水位为▽198.90m 。确定静水位垒坝顶的高差▽h. 1.1.1 正常蓄水位情况下：
c z h h h h ++=?%1
3/125
.10
0166.0D V h c =
8
.0(4.10）
l h L = L
H cth
L
h h l z ππ22
=
式中：l h --波浪高度，m
z h --波浪中心线到静水位的高度，m
D --库面的波浪吹程，KM,此处取
0.15KM
0V --计算风速，m/s,正常及设计情况取1.5-2.0倍多年平均最大风速，
校核情况直接用多年平均风速，此处用1.7*12=20.4。 根据以上公式算得
l h =0.098m,L=1.622m,z h =0.019m; %1h =1.24*l h =1.24*0.098=0.122m;
h ?=0.122+0.019+0.7=0.84m;
放浪墙顶高程=设计蓄水位+h ?=198.36+0.84=199.2m; 1.1.2校核洪水位情况下 同正常蓄水位同样计算得
h=0.064m,L=1.153m,z h=0.011m;
l
h=1.24*l h=1.24*0.064=0.079m；
%
1
?=0.079+0.011+0.5=0.59m;
h
放浪墙顶高程=校核洪水位+h?=198.9+0.84=199.49m；
综上所述，坝顶高程取最大值，即取校核洪水位时的199.49M,取整数为200m，即坝顶高程为200m.
目录 水闸课程设计任务书......................................... - 2 - 一．工程任务........................................... - 2 - 二．基本资料........................................... - 2 - 三．设计容............................................. - 3 - 四．设计成果........................................... - 3 - 五．时间安排........................................... - 3 - 水闸课程设计计算书......................................... - 4 - 第一章闸室布置....................................... - 4 - 一．闸型选择及水闸级别................................. - 4 - 二．闸室基本尺寸的确定................................. - 4 - 三．泄流能力校核....................................... - 7 - 第二章消能与防冲设计................................. - 8 - 一.消能计算的控制情况.................................. - 8 - 二.消力池长度的计算................................... - 10 - 三.护坦构造........................................... - 11 - 四.海漫的长度和型式................................... - 11 - 五．防冲槽设计........................................ - 12 - 第三章防渗设计...................................... - 12 - 一．选择地下轮廓线.................................... - 12 - 二.渗透压力计算....................................... - 13 - 第四章闸室抗滑稳定计算.............................. - 13 - 一，荷载计算.......................................... - 13 - 二．抗滑稳定计算...................................... - 14 - 三．基地压力计算...................................... - 14 - 第五章闸室结构计算.................................. - 15 - 一．计算情况.......................................... - 15 - 二．计算方法.......................................... - 15 -
湖北水利水电职业技术学院 综合练习报告 系别：水利工程系 专业：水利水电建筑工程 题目：水闸施工技术课程设计 班级：水工（3）班 姓名：陈浩 指导老师：陈道英 成绩： 日期：
目录 1 施工条件分析 1.1对外交通 1.2施工场地条件 1.3水文气象 1.4水电供应 1.5主要建筑物 2料场的选择与开采 2.1粘性土料场 2.2石料料场 2.3砂料料场 2.4水泥、钢筋、汽油及柴油 3施工导流设计 3.1施工标准及导流时段 3.3导流建筑物设计 3.3. 1施工洪水 3.3. 2施工围堰设计 4主体工程施工 4.1主要施工程序和主要工程量 4.2清淤工程 4.3开挖工程 4.4土方回填 4.5砌体拆除工程 4.6砼工程 4.7砌石、抛石工程 4.8碳纤维补强加固工程 4.9金属结构工程
4.10堤顶道路工程 5施工交通运输 5.1对外交通 5.2场内交通 6施工工厂设施 7施工总布置 7.1布置原则 7.2施工房屋建筑 7.3弃料场规划 7.4施工占地 8施工总进度 8.1编制原则 8.2施工进度安排 9主要技术供应 9.1主要材料供应 9.2主要施工机械设备10设计总结
1.施工条件分析 1.1对外交通 YJC排涝闸位于宜城市城区汉江干堤右岸，桩号为6+500处，距宜城市市城区中心5.0km。本工程可利用现有堤顶路面作为对外施工陆路交通，汉江航道亦可作为水路交通运送主要施工材料。 1.2施工场地条件 闸址两岸外滩及堤内坡脚均有部分空闲场地。由于水闸的规模不大，对场地要求相对不高，因此现有的场地条件基本能满足施工布置的需要。 1.3水文气象 水闸所在地流域位于湖北省水文气象分区第Ⅵ区，属北亚热带季风气候区，兼有南北过渡气候特征。据统计，流域多年平均降水量831mm，历年最大年降雨量1353.6mm（1967年），最小年降雨量为647.3mm（1972年），雨季多集中在夏秋两季，尤其以7、8月为最多，一般占全年降雨量的45%。多年平均气温15.6℃，历年最高气温为40℃，最低气温为-16℃。多年平均蒸发量1100mm，多年平均径流深约220mm，多年平均最大风速15.5m/s。年日照时数在2000h 以上，无霜期为230d，多年平均相对湿度为77%。全年、冬季、夏季主导风向分别为E、WNW、E。 1.4水电供应 工程的施工用水、用电较为方便，施工用水可直接从汉江中提取，用水水质和水量均能满足生产需要，施工用电可由施工单位自备变压器,从当地电网取电后向各施工点供电。 1.5主要建筑材料 工程所需主要建筑材料包括水泥、钢材、油料、块石、碎石、砂、土料。 钢材、油料等可从建材市场择优购买； 水泥从宜城市葛洲坝水泥有限责任公司购买，汽车运往工地；
编号（学号）： 水工钢筋混凝土结构课程设计 （2009级本科） 题目水闸工作桥设计 学院能源环境学院 专业水利水电 姓名 指导教师 完成日期 2009年 6 月 22 日
水闸工作桥课程设计 第一部分拟定工作桥尺寸 一、工作桥纵向布置 1、工作桥长度 为便于安装，工作桥长度=两闸墩中心线距离-20~30mm =7000+500+500-20=7980mm 但计算时工作桥长度仍用8000mm计算 2、横梁 位置：为简化计算，我们将地螺栓安装在横梁与纵梁相交处，不考虑其偏移。横梁尺寸初步拟定为，高：500mm；宽：250mm.横梁上面的机墩取高：400mm；宽：250mm 3、活动铺板 为减轻吊装重量，面板做成活动铺板，简支在纵梁上。活动铺板尺寸选用宽：655mm，长度1500+2 80=1660mm；高度：80mm。中间共四块面板。桥两边再每边两块。 总的横向布置图及尺寸如图所示：
二、工作桥横向布置 1、纵梁尺寸：高度：800；宽度：300. 2、悬臂板：高度：端部取100，根部取200；宽度：500 尺寸如图所示
三、刚架布置（在此不计算） 1、刚架高度 计算用的高度： H=31.05－24.0－h 实际高度： H＋H1，其中：H1为柱插入杯口的高度。 H1需满足： a.大体为1.2～0.8倍柱长边尺寸； b.大于0.05H。
第二部分 配筋设计 一、面板配筋设计 1．活动铺板 1）安装检修工况 a ．荷载计算 板自重：g k =0.08655.0??25=1.31KN/m g =G γ g k =1.0531.1?=1.3755KN/m 一个绳鼓重：G k =6.54KN ，G=G γ G k =6.54?1.05=6.867KN 桥面活荷载不考虑 b ．计算简图和内力计算 158********=+=+=a l l n 158********=+=+=h l l n 165015001.11.1=?==n l l 因此计算跨度去1580mm 跨中弯矩： m KN l G gl M ?=?+??=?+=770.24 58.1867.658.13755.1814812020 2）正常使用工况，持久状况
水闸毕业设计任务书 慈溪市三八江水闸初步设计 浙江水利水电专科学校 水利工程系 二00四年三月
一、毕业设计目的和作用 毕业设计是学生在大学期间最后一个全面性、总结性、实践性的教育环节，是学生运用所学的知识和技能，解决某一工程具体问题的一项尝试，是走向工作岗位前的一次实战演习，主要目的作用如下： 1、将学生在专业课程及基础课程内说学到的知识加以系统化、巩固 和加深，扩大学生所学的基本理论知识和专业知识。 2、培养学生独立解决本专业技术问题和综合运用所学知识解决实际 问题的能力和创新精神，鼓励大胆提出新的设计方案和技术措施。 3、培养学生掌握设计工作的流程和方法，在设计、计算、绘图、编 写设计文件等方面的锻炼和提高。 4、培养学生形成正确的设计思想，树立严肃认真，实事求是和刻苦 钻研的精神。 二、设计题目 慈溪市三八江水闸初步设计 三、设计内容 （一）围垦工程枢纽总体布置 （二）水闸设计（详见指导书） 1.闸址选择（定性分析） 2.枢纽布置 3.闸室布置 4.两岸连接建筑物设计 5.消能防冲设计 6.防渗排水设计 7.闸室稳定计算 8.地基处理设计 9.水闸主要结构设计 10.施工组织设计和概预算（本次不作要求） 四、设计成果与要求 （一）设计成果 （1）毕业设计计算书说明书各一份 （2）图纸： i.围垦工程枢纽布置图
ii.闸室平面布置图 iii.水闸上下游立视图 iv.水闸纵向剖视图 v.水闸闸底板配筋图及细部构造图 （二）设计要求 （1）认真阅读设计任务书及指导书，根据设计任务书查找参考 书及有关资料、设计规范，复习教材相关内容。 （2）根据设计任务书要求，理清全部工作程序及基本共作思 路，以便更好更快地搞好设计。 （3）设计计算说明书便写有逻辑，思路清楚，计算公式清楚，架设条件及参数选取有说明，参考资料能及时注明。说明 文字简练，语句通顺，计算必须附以示意简图。 （4）毕业设计期间应严格遵守设计纪律，独立完成各阶段设计 任务。 五、进度安排及各阶段要求 毕业设计时间短，除去答辩、制图、整理计算说明书及五一放假，实际设计约6周，时间安排大致如下表，希同学们能尽量在规定时间完成相应设计任务。 1、毕业设计进度计划： 周数时间各设计阶段主要内容工作量（%）第9周0405--0409 熟悉资料，工程总体布置10 第10周0412--0416 闸孔布置、水力计算10 第11周0419--0423 防渗排水布置计算、消能防冲设计20 第12周 0426--0507 闸身渗流稳定、抗滑稳定计算及校核20 第13周 第14周0510--0516 闸底板、闸墩、翼墙结构计算20 第15周 0517--0530 制图、整理说明书20 第16周 第17周0530--0604 答辩准备及毕业答辩2、各阶段要求详见毕业设计任务书。
水闸课程设计计算说明书 一、基本资料 本工程是西通河灌区第一级抽水站的拦河闸，其主要任务是拦蓄西通河的河水，抬高水位满足抽水灌溉的需要; 洪水期能够宣泄洪水，保证两岸农田不被洪水淹没。 1.闸的设计标准 根据《水闸设计规范.》SD133-84(以下简称SD133-84),该闸按IV级建筑物设计。 2.水位流量资料 下游水位流量关系见表 3.地形资料 闸址附近，河道顺直，河道横部面接近梯形，底宽18米，边坡1:1.5，河底高程195.00米，两岸地面高程199.20米。 4.闸基土质资料
闸基河床地质资料柱状图如图所示 闸址附近缺乏粘性土料，但有足够数量的混凝土骨料和砂料。闸基细砂及墙后回填砂料土工试验资料如下表； 细砂允许承载力为150KN/m2，其与混凝土底板之间的摩擦系数f=0.35
5.其他资料 1.闸上交通为单车道，按汽-10设计，带-50校核。桥面净宽4.5m。 2.闸门采用平面钢闸门，有3米，4米，5米三种规格闸门。 3.该地区地震设计烈度为4度。 4.闸址附近河道有干砌石护坡。 5.多年平均最大风速12米/秒，吹程0.15公里。 6.闸上交通 根据当地交通部门建议，闸上交通桥为单车道公路桥，按汽-10 设计，履带-50校核。桥面净宽为4.5m，总宽 5.5m，采用板梁式结构，见图2-3，每米桥长约重80KN。 10.0 15.0 450.0 15.0 110.0 ﹪ 55.0 45.0 70.0 550.0 图 1-3 交通桥剖面图（单位：cm） 一、水闸设计
1、剖面立定 1.1闸顶高程的确定 由于正常洪水位低于设计洪水位，所以取设计洪水位和校核洪水位作为控制情况。闸底高程取挡水坝最低点▽440.00m ，设计蓄水位为▽198.36m ，校核洪水位为▽198.90m 。确定静水位垒坝顶的高差▽h. 1.1.1 正常蓄水位情况下： c z h h h h ++=?%1 3/125 .10 0166.0D V h c = 8 .0(4.10） l h L = L H cth L h h l z ππ22 = 式中：l h --波浪高度，m z h --波浪中心线到静水位的高度，m D --库面的波浪吹程，KM,此处取 0.15KM 0V --计算风速，m/s,正常及设计情况取1.5-2.0倍多年平均最大风速， 校核情况直接用多年平均风速，此处用1.7*12=20.4。 根据以上公式算得 l h =0.098m,L=1.622m,z h =0.019m; %1h =1.24*l h =1.24*0.098=0.122m; h ?=0.122+0.019+0.7=0.84m; 放浪墙顶高程=设计蓄水位+h ?=198.36+0.84=199.2m; 1.1.2校核洪水位情况下 同正常蓄水位同样计算得
水闸课程设计基本资料 一、工程概况及拦河闸的任务 颖河拦河闸位于郾城县境内，闸址位于颖河京广铁路桥上游和吴公渠入颖河口下游之间，流域面积2234平方公里，流域内耕地面积288万亩。 农作用以种植小麦、棉花等经济作物为主，河流平均纵坡1/6200。 本工程属三级建筑物 本工程投入使用后，在正常高水位时，可蓄水2230万立米。上游5个县25个乡已建成提灌站42处，有效灌溉面积25万亩。闸上游开南、北两干渠，配支干23条，修建各种建筑物1230座，可自流灌溉下游三县21万农田，效益巨大，是解决颖河流域农田的灌溉动脉，同时，也是解决颖河地区浅层地下贫水区的重要水源。 二、地质资料 （一）根据地质钻探资料，闸址附近地层中粉质壤土，厚度约25m，其下为不透水层，其物理力学性质如下： 1、湿重度r湿=20.0KN/m3 土壤干重度r干=16.0KN／m3 饱和重度r饱=22.0KN／m3 浮重度r浮=10.0KN／m3 2.自然含水量时，内摩擦角φ=230 饱和含水量时，内摩擦角φ=200 土壤的凝聚力C=0.1KN／m2 3.地基允许承载力[d]=150KN／m2 4.混凝土、砌石与土基摩擦系数f=0.36
5.地基应力的不均匀系数[η]=1.5～2.0 6.渗透系数K=9.29×103厘米／秒 (二)本地区地震烈度为60以下 三、建筑材料 1.石料：本工程位于平源地区、山丘少，石料需从外地供给，距京广线很近，交通条件较好。 2.粘土：经调查本地区附近有较丰富的粘土材料。 3.闸址处有足够多的砂料。 四、文水气象 (一)气温：本地区年最高气温42度，最低气温为-18度。 (二)风速：最大风速V=20米／秒，吹程D=0.6公里。 (三)降雨量：非汛期(1～6月及10~12月)九个月最大流量为130米3／秒。 年平均最大流量Q=36.1米3／秒，最大年径流总量为9.25亿米3。 年平均最小流量Q=15.6米3／秒，最小年径流总量为0.42亿米3。 (四)冰冻：颖河流域冰冻时间短，冻土很薄，不影响施工。 (五)上下游河道断面 五、批准的规划成果为 (一)灌溉用水季节，拦河闸的正常挡水位为58.72米，下游无水。 (二)洪水标准。 1.设计洪水位50年一遇，相应的洪峰流量1144.45米3／秒，闸上游的洪水位为59.5米，相应的下游水位59.35米。 2.校核洪水位为200年一遇，相应洪峰流量1642.35米3，闸上游水位6l.00米，闸下游水位60.82米。 注：在设计洪水和校核洪水位情况下对应的上、下游水位+学号的最后两位。 2

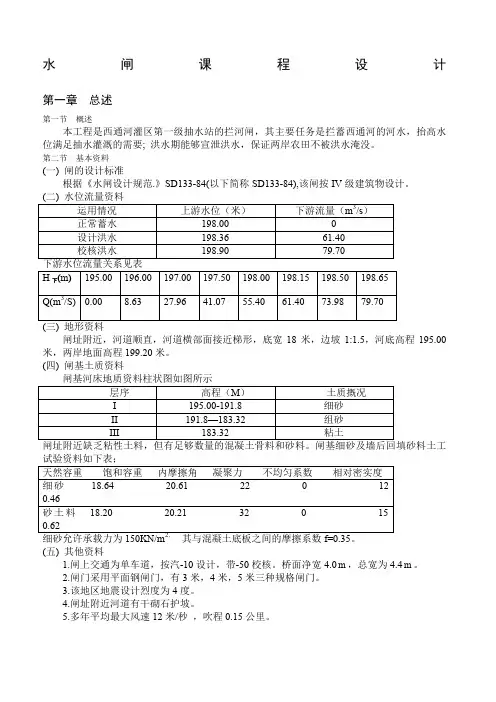

水闸课程设计 第一章总述 第一节概述 本工程是西通河灌区第一级抽水站的拦河闸，其主要任务是拦蓄西通河的河水，抬高水位满足抽水灌溉的需要; 洪水期能够宣泄洪水，保证两岸农田不被洪水淹没。 第二节基本资料 (一) 闸的设计标准 根据《水闸设计规范.》SD133-84(以下简称SD133-84),该闸按IV级建筑物设计。 (三) 地形资料 闸址附近，河道顺直，河道横部面接近梯形，底宽18米，边坡1:1.5，河底高程195.00米，两岸地面高程199.20米。 (四) 闸基土质资料 闸基河床地质资料柱状图如图所示
