目录
1、绪论 -------------------------------------------------------------------------------------------- 2
1.1 推广IC卡技术的意义 --------------------------------------------------------------- 2
1.2 IC燃气表技术状况分析-------------------------------------------------------------- 3
2、IC卡技术需要解决的主要技术问题 ---------------------------------------------------- 4
2.1 影响IC卡安全的基本问题 --------------------------------------------------------- 4
2.2 安全措施 -------------------------------------------------------------------------------- 4
2.3 密钥与认证 ----------------------------------------------------------------------------- 4
3、本文的主要内容及方案论证-------------------------------------------------------------- 5
3.1 主要内容 ------------------------------------------------------------------------------- 5
3.2 方案论证 ------------------------------------------------------------------------------- 5
3.2.1 采用DSP技术实现流量的检测和调节------------------------------------- 5
3.2.2 采用在智能控制系统中的模糊控制----------------------------------------- 5
3.2.3 采用PID控制形式-------------------------------------------------------------- 6
4、智能IC卡燃气表的硬件设计 ------------------------------------------------------------ 7
4.1 智能IC燃气表系统的整体介绍--------------------------------------------------- 7
4.2 系统总体的控制过程----------------------------------------------------------------- 8
4.3 系统局部的控制过程----------------------------------------------------------------- 8
5、智能IC卡燃气表系统的硬件组成 ------------------------------------------------------ 9
5.1 89C51单片机管脚特性及相应参数 ----------------------------------------------- 9
5.2 传感器的功能及其技术参数---------------------------------------------------- 11
6、发展趋势与对策 --------------------------------------------------------------------------- 12 参考文献----------------------------------------------------------------------------------------- 13
IC卡智能燃气表的设计
1、绪论
1.1 推广IC卡技术的意义
随着世界计算机技术和信息技术的发展，全球的信息时代已来临，各国都在高科技领域制订适合自己的发展道路，我国政府正在致力于国民经济信息化的建设，以“金卡工程”为代表的信息化应用工程使我们加速向全球经济一体化进。作为金卡工程的代表，IC技术无疑是当今世界最优秀应用技术。
IC卡燃气表是近十几年发展起来的新型燃气表，一般由计量传感器电路、微功耗单片机、微功耗阀门、电压测试电路、防窃气电路、流量监测等部分组成。具有精确记数功能、功能卡传输媒介功能、阀门自动处理功能、非法操作处理功能、欠压处理功能、掉电处理功能、数据下载功能、数据显示与声音提示功能等。经过广大IC卡生产厂家多年的技术改进和革新，IC卡技术日益成熟，应用也越来越普及。
IC卡燃气表基本解决了气费收费难的问题，同时，随着时代的进步、居民民主意识的增强、生活水平的提高，也要求改变过去落后的上门抄表收费问题，IC卡技术的推广应用，从根本上解决了上述问题，兼顾了企业和用户的利益。对燃气企业来说：一是解决了入户抄表难的问题；二是解决了催费收费难的问题；三是解决了企业和用户的纠纷问题。对用户来说：一是消除了抄表人员的打扰和时间预约问题；二是用气自由；三是消除了地方性收费方式的约束限制。既方便了用户，也减轻了企业负担和诸多难题，简化了操作程序，促进了社会发展，提高了人民群众的生活质量，降低了企业的经济成本，IC卡智能燃气表是今后的发展方向。
1.2 IC燃气表技术状况分析
IC卡燃气表具有一系列优点，解决了许多实际问题，但是，IC卡燃气表的发展并不顺利，一些早期使用IC卡燃气表的燃气企业，由于产品质量不过关，给企业带来了巨大的经济损失，计量输差几乎全部由此产生，也使得多数燃气公司对此望而却步，或心有余悸；也造成多数IC卡表生产单位步履维艰，四面楚歌。
目前，国内IC卡燃气表生产厂家较多，估计将超过100家，生产规模大小不一，产品质量参差不齐，技术水平和研究方向也存在较大差异。因此，在选用过程中，燃气企业必须选择适合当地使用的、具有先进技术性能的IC卡燃气表，同时必须综合考虑仪表的技术指标、安全性能、售后服务等因素，否则，可能因选型不当，仪表故障率高而造成较大经济损失。国家建设部为加强IC卡技术的应用管理，促进建设事业IC卡应用工作健康、规范、有序、安全、高效地发展，归口领导IC卡应用试点及推广，制订全国建设事业IC卡应用的总体规划和政策法规，特成立建设部IC卡应用管理领导小组，对全国建设事业IC卡应用工作实行归口管理，建设部IC卡应用管理领导小组办公室（简称IC卡办）负责日常管理工作。为加强IC卡燃气表的质量管理、统一标准，提高燃气行业经营管理水平，促进燃气收费系统的现代化管理，国家也制定了相应的行业标准，即CJ/T112-2000《IC卡家用膜式燃气表》，它是在GB/T6968-1997《膜式煤气表》的基础上，增加了预付费控制器有关技术要求，并遵循有关电子产品的标准。
作为新技术的推广，不同厂家的IC卡燃气表技术是存在较大差异的，大家工作的重点都是致力于解决智能卡的安全问题，其方案千差万别，但是，问题的有效解决无疑是产品成熟的主要标志。
2、IC卡技术需要解决的主要技术问题
2.1 影响IC卡安全的基本问题
智能卡和接口设备之间的信息交换：这些信息可以被截取分析，从而可被复制或插入假信号；伪造智能卡的出现：伪造智能卡与接口设备之间的信息，使接口设备无法判断出是合法的还是伪造的；操作人员的作弊行为：私下的泄露密钥和人为非法修改信息等；用户的非法攻击：通过各种手段对设备的关键部位进行攻击。
2.2 安全措施
对持卡人、卡、接口设备的合法性互相检验；重要数据加密后传送；检验数据的完整性；卡和接口设备中设置安全区，对于任何不合规范的操作，将自动禁止卡的进一步操作；操作人员的责任与道德规范；设置黑名单。
2.3 密钥与认证
对持卡人、卡、接口设备之间的相互认证以及数据的加密，均可采用DES 和RSA两种密码算法中的一种；与加密有关的还有解密和密钥管理（密钥的生成、分配、保管、销毁等）；对传输的信息进行加密，以防被窃取、更改；对存储的信息进行加密保护，使得只有掌握密钥的人才可以读取信息。为防止信息被篡改、伪造或过后否认，对传输的信息进行加密认证是必要的。
以上讨论的问题是在接口设备完整、成熟、具有强大的抗攻击性能的前提下进行的，设备自身的技术落后、设计缺陷或器件失效等引起的一系列问题除外。
3、本文的主要内容及方案论证
3.1 主要内容
智能IC卡燃气表是近十几年来发展起来的一种新型燃气表，是一种具有预付费功能的燃气计量装置，正在被人们所接受和利用。本文讨论的是计量的一种：流量计量。本文将主要致力于对流量的检测、显示及其调节和增量型数字PID 控制算法的探讨。详细介绍其电控系统的设计组成及算法的实现，并通过调试验证其可行性。
3.2 方案论证
3.2.1 采用DSP技术实现流量的检测和调节
数字信号处理器（DSP）具有接口方便、编程方便、稳定性好、精度高、可重复性好、集成方便等优点，使得它在许多领域得到了越来越广泛的应用，尤其是在对高速信号采集处理系统，更能显示其优越性。通常，一个基于DSP的高速信号采集和处理系统主要包括高速A/D、高速缓存、DSP处理器、通讯接口四个部分。虽然该系统简单可靠性好，具有一定的通用性，可进行多通道扩展，但是DSP系统存在着成本高、功率大、高速干扰和电磁泄漏等问题，不适合本设计的要求。
3.2.2 采用在智能控制系统中的模糊控制
模糊控制是基于模糊推理，模仿人的思维方式，对难以建立精确数学模型的对象实施的策略。控制系统的设计不要求知道被控对象的精确数学模型，只需要提供现场操作人员的经验及操作数据。控制系统的鲁棒性强，适应于解决常规难以解决的非线性、时变及大纯滞后等问题。但由于其控制对象不确定，亦不适合本实验。
3.2.3 采用PID控制形式
本文研究的是对智能IC卡燃气表流量的控制，这个控制是这样一个反馈调节过程：比较实际流量和需要控制的流量得到偏差，通过对偏差的处理获得控制信号，再去调节调节阀，从而实现对流量的控制。该系统采用过程控制中应用最广泛的PID控制形式，PID算法用差分方程近似为：
由于燃气表流量控制一般属于一阶对象和带纯滞后的一阶对象，所以式中Kp、Ki和Kd的选择取决于燃气表流量的阶跃特性和实际经验。本设计是对燃气
流量的测定，其特点是时间常数小，有噪声，故Kp较小（1～2.5），Ki较短（0.1～1分），不用微。
4、智能IC卡燃气表的硬件设计
4.1 智能IC燃气表系统的整体介绍
本设计中的智能IC卡燃气表系统主要有测流量部分、A/D转换D/A转换部分、I/V变换部分、执行机构（调节阀）部分、单片机和显示、报警部分组成。本文介绍采用MCS-51单片机中的89C51作为CPU来完成智能IC卡燃气表流量的显示和调节功能。89C51无须片外扩展，使整个系统既简捷方便，又直观可靠。其工作原理如图2.1所示。
4.2 系统总体的控制过程
MCS-51（89C51）单片机主要完成系统数据的最优运算、分析、显示、存储和控制等功能，我们可以根据这些信息和实际情况调整指令，并由单片机发出命令控制执行机构（调节阀）动作。
4.3 系统局部的控制过程
89C51是主要的控制器，完成整个系统的数据处理、运算、存储和发出命令等功能。RCV420完成I/V变换；A/D、D/A转换部分由ADC0809和DAC0832来完成；系统的显示部分由LED数码管实现，而控制部分有执行机构（调节阀）来完成。整个系统在计算机控制下完成相关任务。
5、智能IC卡燃气表系统的硬件组成
图2.1可以看出，整个系统主要由MCS-51（89C51）单片机，传感器、RCV420、ADC0809、DAC0832芯片以及显示和执行机构组成。下面分别介绍各部分的功能，芯片引脚特性、参数及其工作特性。
5.1 89C51单片机管脚特性及相应参数
在众多的51系列单片机中，要算 ATMEL 公司的AT89C51更实用，因它不但和8051指令、管脚完全兼容，而且其片内的4K程序存储器是FLASH工艺的，这种工艺的存储器用户可以用电的方式瞬间擦除、改写，一般专为 ATMEL AT89Cx 做成的编程器均带有这些功能。显而易见，这种单片机对开发设备的要求很低，开发时间也大大缩短。写入单片机内的程序还可以进行加密，这又很好地保护了人们的劳动成果。虽然网上有人说AT89C51可以解密，但花费的代价均需万元左右！况且所有的单片机均可解密，只是费用多少的问题。再者，AT89C51目前的售价比8031还低，市场供应也很充足。
89C51 核心处理单元
4k 字节FLASH 89C51X2
128 字节RAM 89C51X2
12 时钟操作可选6 个时钟通过软件或并行编程器。
存储器寻址范围:64K 字节ROM 和64K 字节RAM。
电源控制模式：时钟可停止和恢复空闲模式和掉电模式。
两个工作频率范围：
6 时钟模式时为0 到20MHz
12 时钟模式时为0 到33MHz
3 个加密位
4 个中断优先级
6 个中断源
4 个8 位I/O 口
全双工增强型UART
帧数据错误检测
自动地址识别
3 个16 位定时/计数器T0 T1 标准89C51 和增加的T2 捕获和比较
可编程时钟输出
异步端口复位
低EMI (禁止ALE 以及6 时钟模式)
掉电模式可通过外部中断唤醒
5.2 传感器的功能及其技术参数
本设计的传感器选用SWINGWIRL II 电容式涡街传感器。SWINGWIRL Ⅱ电容式涡街流量传感器其基本原理是以卡门涡街理论为基础。它的结构是以三角形卡门旋涡发生体固定在传感器本体（测量管）中，并开有一径向中心孔。后者通过两侧导压孔与流体连通。差动开关电容（DSC）检测器插入中心孔里面，用于检测卡门涡街所产生的压力脉冲信号。DSC结构由支座、电极、振动舌组成。振动舌实际上是一个管形振动体，其管壁很薄，上端以法兰方式固定在传感器体上，下端面封密。使得振动舌中心孔内部与流体隔离开来。由于其下端不是固定的，故旋涡压力脉冲可使它沿X轴方向发生横向偏移，在振动舌的中心空内部有一个带有电极的管形支座，其上端与振动舌焊接在一起，中间及下端部分与片制成的弧状形成电极，整个支座不与流体接触。
传感器的工作过程如下：当管道中的流体流经旋涡发生体而交换成两侧列旋涡即卡门涡街时，由于在旋涡分离点引起低压，结果在旋涡发生体两侧产生反相的周期性压力脉冲，并通过侧面孔传到旋涡发生体中心孔内部而作用到振动舌上，使它沿X轴作周期性横向偏移，但由于振动舌上端固定，故这种周期性偏移实际上演变为扰性振动，其频率和相位严格与涡街压力脉冲一致，但振幅甚微，振动舌始终不会碰触旋涡发生体中心孔内壁和电极支座。另一方面，流体旋涡压力脉冲不会使电极支座发生任何偏移。所以字旋涡压力作用下仅是震动舌的下端相对于静止的支座作相对运动，在某一时刻，振动舌与支座上一个电极之间的距离缩短，而与另一个电极间的距离则增大；在另一时刻，情况又恰好相反，结果使两个电容失谐，其大小完全根据旋涡压力脉冲的频率作周期性变化。前置放大器电容检测电路分别向两个电容充电，而振动体与支座相对运动引起的电容变化反映为电流大小的变化，从而实现机电转换。电容检测电路按“差动开关电容”原理设计。仅产生一个由两个电容差值所决定的差动信号，而原来的两个基本电
容值则在形成差动信号时被抵消，差动信号是一个正弦波信号，经处理后以4～20ma电流脉冲形式输出，其频率与流量成正比，其工作原理图如图2.2所示.
6、发展趋势与对策
目前，IC卡表在我国的应用还处于初级阶段，但是，随着国家“金卡工程”的全面开展，IC卡应用领域迅速扩大，各行各业独自发卡的情况越来越多，彼此自成系统互不通用（包括卡和读写卡器），同时持卡人手中的各种卡也越来越多，产生诸多不便，也造成大量资源浪费，因此，未来的发展趋势将是“一卡多用”，象计算机一样普及到千家万户，统一协议，资源共享，互通互联。当然，一卡多用要涉及到不同部门、不同行业之间的合作和利益分配问题，因此协调与管理更加重要，实现一卡多用、一卡通用一定要通过国家IC卡办和各级地方政府主管部门的积极参与和领导，组织协调这一宏伟的系统工程，到那时，IC卡燃气表才会真正得到飞速发展。
燃气行业，IC卡燃气表的使用时间还不太长，今后还有更长的路要走，我们必须扬长避短，不断开拓进取，加快科技进步和技术革新，对目前存在的各种问题，进行分析研究，制定长远规划，坚定不移地支持IC卡新技术、新工艺的应用推广工作。我们不能因为暂时的困难和挫折就放弃对先进科技的追求，不能因为现在的缺陷而阻止IC卡技术的发展。IC卡表是当前的新生事物，是技术进步的具体体现，当然，此类仪表尽管还存在这样那样的缺点、问题，但是，并不影响它的普及应用，相信在未来的时间里，IC卡燃气表会克服其缺陷，象普通家用煤气表一样，进入千家万户。
参考文献
1.蔡纯洁，邢武.pic16/17单片机原理知识与使用.合肥中国科学技术信息大学出版社，1997
2.何立民，i2c总线使用系统设计方案.北京航空航天大学出版社，2002
3.王爱英，智能卡技术信息.清华大学出版社，2004
4.杨振野，IC卡技术及其应用.北京科学出版社，2006.7
5.李向明、井俊凯、刘明兰，基于MSP430F413的IC卡式智能燃气表的研制，微计算机信息，2007
6.沈红卫，单片机应用系统设计实例与分析，北京航空航天大学出版社，2003
7.王文涛，非接触式IC卡智能热能表的研制，微计算机信息，2008
1前言 本产品适用于城市管道燃气、天燃气和液化石油气的自动计量和收费控制。该产品的使用提高了供气行业的现代管理水平，同时方便了用户的使用，解决了抄表难、入户难、监控难、收费难等诸多问题。本产品执行标准GB/T6968‐2011膜式燃气表，采用公共频道的无线通信方式。 金卡高科技股份有限公司是国家级软件企业，浙江省高新技术企业，是集研发、生产、销售于一体的无线表专业厂家。 本产品符合GB3836.1－2010《爆炸性环境第1部分：设备通用要求》和GB3836.4－2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》标准；防爆标志为ExibIIBT3Gb。 型式批准证书编号： 2014F380-33JW-G1.6、2.5、4G 2014F380-33JWML1.6、2.5、4FG 企业宗旨是：人才为本，科技导航 质量创牌，用户满意。 金卡高科技股份有限公司真诚感谢阁下对我们的支持，为确保正确安装及使用，请详阅本说明书。 2工作原理 2.1产品组成部分： JW系列无线膜式燃气表JWML系列IC卡无线膜式燃气表 膜式燃气基表√√ 智能控制模块√√ 电机阀√√ IC卡模块√ 无线收发模块√√ 2.2工作原理： JW系列无线膜式燃气表、JWML系列IC无线膜式燃气表有四个气室，由两个皮膜分隔而成。燃气流经时，在四个气室内产生不同的压强，使皮膜做往复运动，经过一系列的传动机构，再经传感系统，把机械运动转化为电信号送至智能控制模块。实现计量、查询、提示和开关阀等各种功能。
3产品尺寸 4技术指标 参数名称单位 1.6型 2.5型4型公称流量m3/h 1.6 2.54最大流量m3/h 2.546最小流量m3/h0.0160.0250.04最大工作压力kPa15 基本误差限%q min≤q＜0.1q max时±3 0.1q max≤q≤q max时±1.5 密封性kPa22.5kPa压力下3min内不泄漏 最小读数dm30.2 最大读数m399999 使用温度℃‐25~55 使用气体各类燃气、空气、无腐蚀性气体进出气管螺纹mm M30×2 进出气管中心距mm130 计量范围m30～99999.999m3 计量精度级 1.5 总压力损失Pa＜250 工作电压V DC4.8V–6.3V（4节碱性电池） 静态电流uA≤20 数据保存年>10 5产品使用环境和安装条件 5.1环境温度：‐25℃～55℃ 5.2环境湿度：30%～85%RH 5.3最大工作压力：15kPa 5.4燃气表在运输途中不得倾倒、遭受严重碰撞和振动。 5.5安装前应检查封印是否完好，强制检定标签是否具备。
目录 1、绪论 -------------------------------------------------------------------------------------------- 2 1.1 推广IC卡技术的意义 --------------------------------------------------------------- 2 1.2 IC燃气表技术状况分析-------------------------------------------------------------- 3 2、IC卡技术需要解决的主要技术问题 ---------------------------------------------------- 4 2.1 影响IC卡安全的基本问题 --------------------------------------------------------- 4 2.2 安全措施 -------------------------------------------------------------------------------- 4 2.3 密钥与认证 ----------------------------------------------------------------------------- 4 3、本文的主要内容及方案论证-------------------------------------------------------------- 5 3.1 主要内容 ------------------------------------------------------------------------------- 5 3.2 方案论证 ------------------------------------------------------------------------------- 5 3.2.1 采用DSP技术实现流量的检测和调节------------------------------------- 5 3.2.2 采用在智能控制系统中的模糊控制----------------------------------------- 5 3.2.3 采用PID控制形式-------------------------------------------------------------- 6 4、智能IC卡燃气表的硬件设计 ------------------------------------------------------------ 7 4.1 智能IC燃气表系统的整体介绍--------------------------------------------------- 7 4.2 系统总体的控制过程----------------------------------------------------------------- 8 4.3 系统局部的控制过程----------------------------------------------------------------- 8 5、智能IC卡燃气表系统的硬件组成 ------------------------------------------------------ 9 5.1 89C51单片机管脚特性及相应参数 ----------------------------------------------- 9 5.2 传感器的功能及其技术参数---------------------------------------------------- 11 6、发展趋势与对策 --------------------------------------------------------------------------- 12 参考文献----------------------------------------------------------------------------------------- 13
一．概述 CGL型系列燃气表是依据GB/T6968-1997《膜式煤气表》和CJ/T112-2000《IC卡家用膜式燃气表》标准，以膜式燃气表为计量基表，以IC卡为媒体，加装电子控制器所组成的一种具有预付费功能的燃气计量装置。燃气表由计量基表和电子控制器、电机阀三大部分组成。 计量基表机体采用铝合金铸造而成，机体内外采用静电喷塑、镀锌防腐处理，整机具有计量准确、压损小、气密性高、寿命长等特点，可广泛用于天然气、液化石油气、人工煤气等燃气的计量；电子控制器内嵌有低功率、高性能的单片机系统，所有程序和数据处理均自动完成，燃气表用户管理通过电脑售气管理系统进行开户、气量预售、补卡、退户、过户、对IC卡进行密码设置，且可按需要储存用户表的表号、表常数、用户住址、姓名等一切初始档案记录。GGL1.602GGL2.503CGL4型燃气表制造生产许可证证号为：京制00000332号。 二、产品特点 （1）具有计量准确、压损小、气密性高、安全性强、寿命长等特点 （2）电子控制器具有超低功耗性能特点：低功耗单片机和低功耗的电路设计，使电子控制器系统静态功耗仅5μA； （3）多功能液晶显示，可提示购气量、累计气量、剩余气量、电源欠压、阀门开关状态、系统故障等信息清晰直观，读书方便； （4）强大的自我保护和自我诊断功能：燃气表在使用过程中出现的如：电源欠压、强磁干扰、传感器坏、流量超标、私自拆卸等故障或现象，系统均可自我诊断并切断气源，然后通过IC卡将用户使用信息传递到燃气公司的燃气管理系统。 三、型号、技术参数和外形尺寸 1.型号 设计序号02或03 基表型号 C储存卡 L逻辑加密卡 Z cpu智能卡 IC卡家用膜式燃气表
IC卡燃气表使用注意事项 目前我市天然气客户大部分使用的是IC卡燃气表。IC卡燃气表分为IC卡控制部分和基表部分，IC控制部分根据基表部分的数据进行控制。其功能只是作为天然气公司与客户之间的一种收费方法。当基表计量数据与IC卡控制部分记录的数据出现不一致的情况时，根据国家相关计量法规，应以基表计量数据为结算依据。 IC卡的正确充值方法 使用IC卡充值时，应先确认燃气表的电压是否正常，电压不足时应更换电池。将IC卡有黄色芯片并标有箭头的一面向上插入燃气表IC卡口中，轻推到底。观察表上指示灯变换，待指示灯亮且蜂鸣器报出读数约30秒后，再取出IC卡，充值即已完成；或者观察液晶屏上的气量显示，约30秒后，再取出IC卡，充值即已完成。用户将自闭阀拉至绿线位置即可使用。 IC卡气量读法 蜂鸣器响起，超长音（时间约为1.6秒）为气量的百位数，次长音（时间约为0.8秒）为气量的十位数，短音（时间约为0.4秒）为气量的个位数。各段响声时间间隔约为1秒，客户可根据长音、次长音、短音鸣叫的次数计算出表中气量。液晶显示的IC卡表：插入IC卡或按下"显示"按钮则可直接显示表内剩余气量。 使用IC卡燃气表时须注意以下几点事项 一、防止表体进水。燃气表不防水，表体进水会导致电器元件短路损坏。 二、注意定期检查电池。电池因电量原因使用的时间有所不同，因此应定期检查所使用的电池是否完好，检查是否有流液的现象。一旦电池流液，会导致电池盒内的弹簧腐蚀，从而出现费电、低电、气表无反应和关阀的现象。建议用户最少每两个月检查一次。建议：长期不用气，应取掉电池，这样即可以防止电池流液腐蚀电池盒弹簧片，又可以防止燃气表自锁。 三、输气时要注意插卡口的防尘皮条。此皮条是用于防止油烟或其他异物进入读卡器，导致读卡器不能正常工作。正确使用方法是：在插卡前一定把皮条拉开，按照正确插卡方法完成输气后再把皮条复位。目前，我们已发现很多用户在输气前未将皮条拉出而是直接连同皮条一起插入读卡器，导致气量输不进去、显示假卡、读卡器损坏等现象。 四、用户不得将气表包裹于相对密闭的空间内。如许多用户为了美观，在装修时直接将气表包裹在壁橱等密闭的狭小空间中，这都将会成为今后的安全隐患。 五、如气表出现简单故障不能按照使用说明书上的操作指南进行排除，用户不得用明火察看，不得敲打气表，不得私自拆卸任何燃气设备。须尽快拨打96777报明故障情况并等待表厂专业维修人员前来维修。 建议：如果有异味，可直接关闭表前阀并拨打96777报修。
xgjwaa资料
北京博思远略咨询有限公司投资研究部 二零一三年一月 目录 第一部分当前智能IC卡燃气表项目融资渠道及商业打算书作用体现 (3) 第二部分《智能IC卡燃气表商业打算书》标准编制大纲（依照不同项目进行科学调整） (4) 第三部分高质量智能IC卡燃气表商业打算书编制关键点讲明（专家答疑） (9) 一、一份高质量商业打算书应具备哪些要素？ (9)
二、商业打算书应如何样对智能IC卡燃气表项目进行估值 才科学？ (9) 三、商业打算书编制过程中容易存在的6大问题？ (10) 四、一份成功的商业打算书应重点回答的19个核心问题？ (10) 五、商业打算书编制细节提示 (13) 第四部分智能IC卡燃气表商业打算书内容节选 (14) 一、项目合作方式内容节选 (14) 二、项目实施外部环境分析 (14) 三、项目实施进度安排方案 (14) 四、项目设备选型方案设计 (15) 五、项目生产工艺流程方案设计 (16) 六、项目总平面布置图设计方案（依照要求可做效果图） (17) 七、项目盈利模式分析 (18) 八、项目融资方案设计 (19) 第五部分增值服务——企业智能IC卡燃气表项目私募股权投资流程 (21) 步骤一：项目选择 (21)
步骤二：可行性核查 (21) 步骤三：尽职调查 (22) 步骤三：投资方案设计、达成一致后签署法律文件 (24) 第六部分智能IC卡燃气表项目商业打算书编制服务 (25) 一、我们编制智能IC卡燃气表商业打算书需要客户（企业 业主）提供资料清单 (25) 二、编制智能IC卡燃气表项目商业打算书专业团队构成26 三、编制智能IC卡燃气表项目商业打算书工作流程 (27) 第七部分最新完成成功案例（融资资金到位） (28) 第八部分我们2013年重点融资项目方向讲明 (29) 第九部分关于博思远略 (30)
目录 一、智能燃气表安装说明错误!未指定书签。 1.智能燃气表安装尺寸示意图错误!未指定书签。 2.智能燃气表安装注意事项错误!未指定书签。 3.智能燃气表安装术语错误!未指定书签。 4.智能燃气表使用注意事项错误!未指定书签。 二、智能燃气表常见故障及处理方法错误!未指定书签。 1.智能燃气表提示问题处理错误!未指定书签。 1.1液晶显示图错误!未指定书签。 1.2错误提示原因及解决措施错误!未指定书签。 2.智能燃气表使用常见问题错误!未指定书签。 一、智能燃气表安装说明 1.智能燃气表安装尺寸示意图 2.智能燃气表安装注意事项 ●燃气气质应符合《GB50028-2006城镇燃气设计规范》的要求，由具有资质的专业部门 按照《GB3836.15-2010爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外）》的要求进行安装调试。 ●燃气表不得安装在卧室、浴室及易燃易爆区域，应安装在通风干燥的地方，远离明火至少1.5米， 避免阳光直射。如图所示： ●燃气表应直立安装并按壳体上标明的气体入口方向正确联接，施加给表接头的力矩应不能超过 80N·m，安装前，应先排除管道内的铁渣、灰尘和水等杂物。 ●在安装燃气表及其它配套设施时，请确保距离燃气表任一表面至少50cm的范围内，不得存在磁感应 强度大于20mT的磁场。 ●燃气表入口处的管道必须安装一个关闭气路的阀门（进气总阀）。燃气表安装好后，应检查联接处 的密封性，严禁用明火检漏。进入燃气表内的气体压力不得超过其规定的最大压力值。 ●智能燃气表安装前后需用空气进行气密性检漏，检测压力不得超过10kPa。严禁使用 明火。 3.智能燃气表安装术语 使用压力：实际使用时管道的压力（建议在0.5~10kpa范围内）。 最大工作压力：是燃气表密封性的安全限值，通常最高值为50kpa，一般不建议在这个压 力下长期使用。

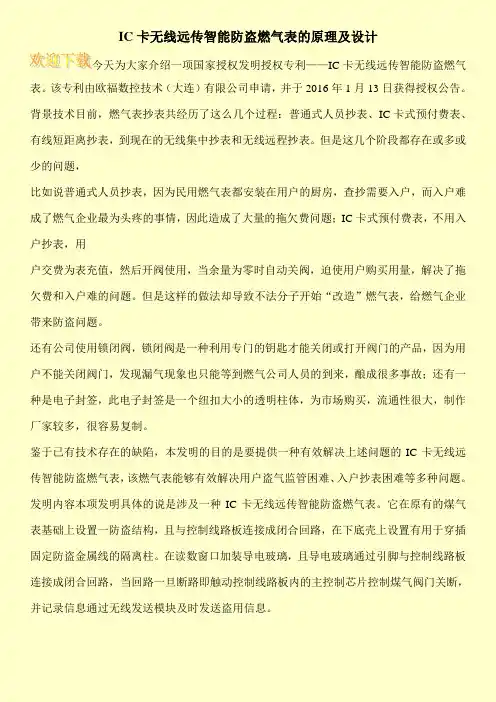

IC卡无线远传智能防盗燃气表的原理及设计 今天为大家介绍一项国家授权发明授权专利——IC卡无线远传智能防盗燃气表。该专利由欧福数控技术（大连）有限公司申请，并于2016年1月13日获得授权公告。背景技术目前，燃气表抄表共经历了这么几个过程：普通式人员抄表、IC卡式预付费表、有线短距离抄表，到现在的无线集中抄表和无线远程抄表。但是这几个阶段都存在或多或少的问题， 比如说普通式人员抄表，因为民用燃气表都安装在用户的厨房，查抄需要入户，而入户难成了燃气企业最为头疼的事情，因此造成了大量的拖欠费问题；IC卡式预付费表，不用入户抄表，用 户交费为表充值，然后开阀使用，当余量为零时自动关阀，迫使用户购买用量，解决了拖欠费和入户难的问题。但是这样的做法却导致不法分子开始“改造”燃气表，给燃气企业带来防盗问题。 还有公司使用锁闭阀，锁闭阀是一种利用专门的钥匙才能关闭或打开阀门的产品，因为用户不能关闭阀门，发现漏气现象也只能等到燃气公司人员的到来，酿成很多事故；还有一种是电子封签，此电子封签是一个纽扣大小的透明柱体，为市场购买，流通性很大，制作厂家较多，很容易复制。 鉴于已有技术存在的缺陷，本发明的目的是要提供一种有效解决上述问题的IC卡无线远传智能防盗燃气表，该燃气表能够有效解决用户盗气监管困难、入户抄表困难等多种问题。发明内容本项发明具体的说是涉及一种IC卡无线远传智能防盗燃气表。它在原有的煤气表基础上设置一防盗结构，且与控制线路板连接成闭合回路，在下底壳上设置有用于穿插固定防盗金属线的隔离柱。在读数窗口加装导电玻璃，且导电玻璃通过引脚与控制线路板连接成闭合回路，当回路一旦断路即触动控制线路板内的主控制芯片控制煤气阀门关断，并记录信息通过无线发送模块及时发送盗用信息。
