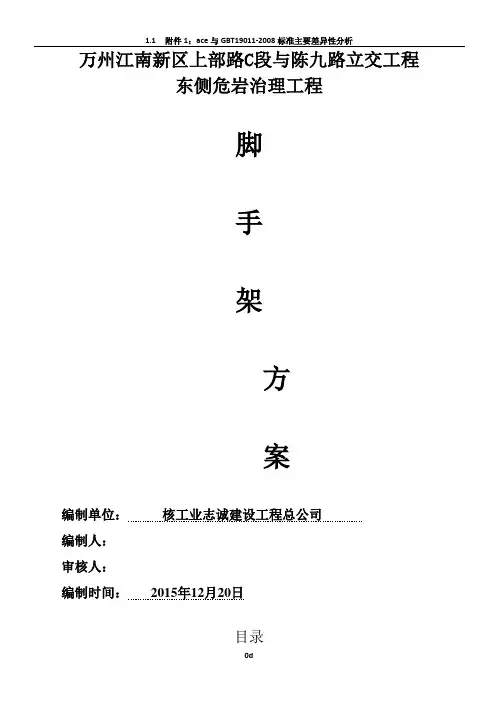

万州江南新区上部路C段与陈九路立交工程
东侧危岩治理工程
脚
手
架
方
案
编制单位：核工业志诚建设工程总公司
编制人：
审核人：
编制时间： 2015年12月20日
目录
第一节、工程概况------------------- 2
一、工程基本概况----------------------------------------------------------------- 2
陡崖多为砂岩组成，陡崖坡脚多为泥岩或砂质泥岩构成，由于砂泥岩的差异风化多在砂、泥岩交界地带形成岩腔。在陡崖间分布为斜坡，斜坡上主要为林地、灌木，地形坡角25°～45°。陡崖顶部为平缓地带，地形相对较平缓，地形坡角5°～15°，分布有大量农作物及植被。陡崖底部为上部路C段与陈九路立交工程。---------------- 2危岩治理工程主要工作量（见下表）： -------------------------------------------- 3
二、施工要求---------------------------------------------------------------------- 4
三、技术保证条件----------------------------------------------------------------- 4第二节、编制依据------------------- 5第三节、施工计划------------------- 6
一、施工进度计划（附表：施工进度计划表）------------------------------------ 6
二、材料与设备计划 -------------------------------------------------------------- 6第四节、施工工艺技术---------------- 8
一、工艺流程---------------------------------------------------------------------- 8
二、施工方法---------------------------------------------------------------------- 8
四、检查验收--------------------------------------------------------------------- 13第五节、施工安全保证措施----------- 16
一、组织保障--------------------------------------------------------------------- 16
二、技术措施--------------------------------------------------------------------- 18
三、监测监控-------------------------------------------------------------------- 25
四、应急预案-------------------------------------------------------------------- 26第六节、劳动力计划 ---------------- 28
一、专职安全生产管理人员 ----------------------------------------------------- 28
二、特种作业人员--------------------------------------------------------------- 28
第七节、计算书及相关图纸----------- 29
【计算书】 ---------------------------------------------------------------------- 29
第一节、工程概况
一、工程基本概况
本工程危岩治理区属侵蚀剥蚀台状丘陵地貌区，位于长江东岸高陡斜坡地带，整个勘察区地势高差大，坡度陡，呈陡崖、陡坡地形，地形形态多呈折线型，自上而下，地貌形态呈平台～陡崖～斜坡，坡体上植被发育（详见照片1.1-1～2）。最大高程501.47m（陡崖顶部），最低高程285.33m（在建立交外侧），相对高差216.14m。
斜坡总体地形东高西低，坡向235～330°，主要发育有4级陡崖，其中第一级陡崖长约375m（仅指在勘察区长度，实际陡崖向两端延伸较远，下同），分布高程445～482m，最大高差约37m，坡向235～330°左右，坡角75°～85°，局部直立；第二级陡崖长约397m，分布高程421～447m，最大高差约26m，坡向235～229°左右，坡角75°～85°，局部直立；第三级陡崖长约292m，分布高程370～407m，最大高差约37m，坡向254-327°左右，坡角75°～85°，局部直立；第四级陡崖长约400m，分布高程305～335m，最大高差约30m，坡向270-300°左右，坡角75°～85°，局部为公路修建形成的高边坡，已基本治理，不属于本次危岩勘察对象。此外，在第二级陡崖和第三级陡崖之间，以陡坡为主，间夹小段陡崖（原危岩调查报告中的第三级陡崖），坡向315-330°左右，坡角25°～60°；在第三级陡崖和第四级陡崖之间，靠近第三级陡崖附近发育WY23危岩体。本场地危岩体主要分布在1～3陡崖带。
陡崖多为砂岩组成，陡崖坡脚多为泥岩或砂质泥岩构成，由于砂泥岩的差异
风化多在砂、泥岩交界地带形成岩腔。在陡崖间分布为斜坡，斜坡上主要为林地、灌木，地形坡角25°～45°。陡崖顶部为平缓地带，地形相对较平缓，地形坡角5°～15°，分布有大量农作物及植被。陡崖底部为上部路C段与陈九路立交工程。
危岩治理工程主要工作量（见下表）：
二、施工要求
1、脚手架的设计力求做到结构安全可靠，造价经济合理。
2、确保脚手架在使用周期内安全、稳定、牢靠。
3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。
4、脚手架在搭设及拆除过程中要符合工程施工进度要求。操作人员需取得特殊作业人员资格上岗证。
三、技术保证条件
1、安全网络
2、脚手架的搭设和拆除需严格执行该《专项施工方案》。
第二节、编制依据
1、《建筑施工脚手架实用手册》
2、《建筑地基基础设计规范》GB50007-2011
3、《建筑结构荷载规范》GB50009-2012
4、《混凝土结构设计规范》GB50010-2010
5、《钢结构设计规范》GB50017-2003
6、《建筑施工安全检查标准》JGJ59-2011
7、《建筑施工高处作业安全技术规范》JGJ80-91
8、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011
9、《危险性较大的分部分项工程安全管理办法》(建质[2009]87号文)
10、《建设工程安全生产管理条例》国务院令第393号
11、本工程设计图纸
12、本工程施工组织设计
第三节、施工计划
一、施工进度计划（附表：施工进度计划表）
二、材料与设备计划
1、脚手架钢管应采用现行国家标准《直缝电焊钢管》GB/T13793或《低压流体输送用焊接钢管》GB/T3091中规定的Q235普通钢管，钢管的钢材质量应符合现行国家标准《碳素结构钢》GB/T700中Q235级钢的规定。每根钢管的最大质量不应大于25.8kg。新钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准《金属拉伸室温拉伸试验方法》GB/T228的有关规定，质量和钢管外径、壁厚、端面等的偏差应符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130的有关规定，应涂有防锈漆。旧钢管表面锈蚀深度、钢管弯曲变形应符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130的有关规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。钢管上严禁打孔。
2、扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准《钢管脚手架扣件》GB15831的要求，采用其他材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。扣件应有生产许可证、法定检测单位的测试报
告和产品合格证。扣件进入施工现场应检查产品合格证，并应进行抽样复试。扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。扣件在螺栓拧紧扭力矩达65N·m时，不得发生破坏。新、旧扣件均应进行防锈处理。
3、搭设架子前应进行保养，除锈并统一涂色，力求环保美观。
4、脚手板：
(1)脚手板可用钢、木、竹材料制作、单块脚手板的质量不大于30kg；
(2)木脚手板才材质应符合现行国家标准《木结构设计规范》GB50005中Ⅱa级材质的规定。脚手板厚度不应小于50mm，两端宜各设置直径不小于4mm的镀锌钢丝箍两道。宽度、厚度允许偏差应符合现行国家标准《木结构工程施工质量验收规范》GB50206的规定；不得使用扭曲变形、劈裂、腐朽的脚手板；
5、安全网采用密目式安全立网，应符合下列要求：
(1)网目密度不低于2000目/100c㎡；
(2)网体各边缘部位的开眼环扣必须牢固可靠，孔径不低于1mm；
(3)网体缝线不得有跳针、露缝，缝边应均匀；
(4)一张网体上不得有一个以上的接缝，且接缝部位应端正牢固；
(5)不得有断沙、破洞、变形及有碍使用的编织缺陷；
(6)阻燃安全网的续燃、阻燃时间均不得大于4s。使用的安全网必须有产品生产许可证和质量合格证，以及由相关建筑安全监督管理部门发放的准用证；
(7)做耐贯穿试验不穿透，1.6×1.8m的单张网重量在3kg以上；
(8)颜色应满足环境效果要求，选用绿色；
6、脚手架与岩体连接，其材质应符合现行国家标准《碳素钢结构》GB/T700中Q235级钢或《低合金高强度结构钢》GB/T1591中Q345级钢的规定，并严格按脚手架施工大样图连接施工。
7、底座的做法按《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011的要求，按施工大样图施工。
第四节、施工工艺技术

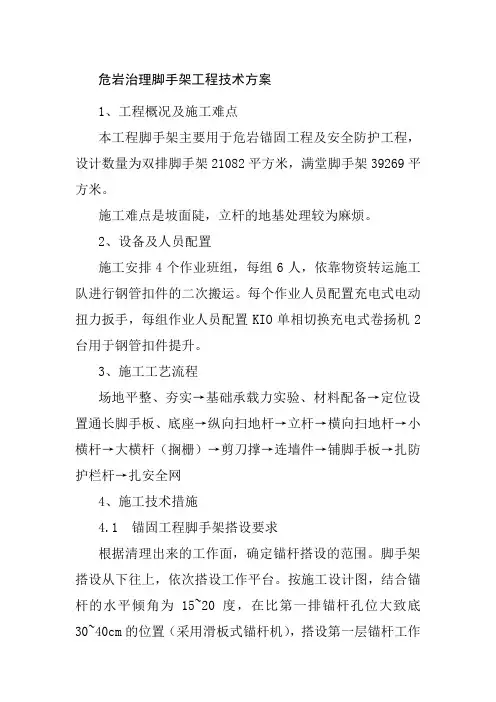

一、工艺流程
【扣件式钢管脚手架】
定位放线→场地平整、夯实→立杆基础固定成孔→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→横向水平杆→纵向水平杆(格栅) →剪刀撑→连接件→铺脚手板→扎防护栏杆→扎安全网
二、施工方法
【地基基础】
定距定位：根据构造要求在坡底用尺量出内、外立杆离岩体距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；平整夯实，钻立杆基础固定孔，然后浇筑脚手架基础固定钢筋。
在搭设首层脚手架过程中，沿长度每6跨设一道斜支撑，如有拐角处双向增设，待该部位脚手架与坡面连墙件可靠拉结后方可拆除。当脚手架操作层高出连接件以上两步时，宜先立外排，后立内排。其余按以下构造要求搭设。
本工程脚手架立杆底部位于松散土层时采用强度等级不低于C15的混凝土进行硬化，混凝土硬化厚度不小于10cm。位于斜坡的基岩面时应将斜面凿平，做法见节点图。地基承载能力能够满足外脚手架的搭设要求（具体计算数据参阅脚手架计算书），立杆垫板或底座面标高高于自然地坪50mm~100mm，两侧设置排水沟，排水通畅。
垫板尺寸采用长度不少于2跨、厚度不小于50mm、宽度不小于200mm的木垫板或槽钢。
【扣件式脚手架】
1、立杆设置
(1)立杆采用对接接头连接，立杆与纵向水平杆采用直角扣件连接。接头位置交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于步距的1/3。
(2)上部单立杆与下部双立杆交接处，采用单立杆与双立杆之中的一根对接连接。主立杆与副立杆采用旋转扣件连接，扣件数量不应少于2个。每根立杆底部应设置垫块，并且必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方立杆上。
(3)当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。
(4)立杆的垂直偏差应控制在不大于架高的1/400。
(5)开始搭设立杆时，每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。
(6)立杆及纵横向水平杆构造要求见下图。
纵、横向扫地杆构造
2、纵、横向水平杆
（1）纵向水平杆设置在立杆内侧，其长度不小于3跨。纵向水平杆接长宜采用对接扣件连接，也可采用搭接。要求如下：
当采用对接时，对接扣件应该交错布置，两根相邻纵向水平杆接头不宜设置在同步或同跨；不同步或不同跨两相邻接头在水平方向错开距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。
当采用搭接时，搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
（2）立杆与纵向水平杆交点处设置横向水平杆，两端固定在立杆上，以形成空间结构整体受力。
纵向水平杆对接接头布置
3、剪刀撑设置
(1)脚手架外侧立面整个长度和高度上连续设置剪刀撑；
(2)每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在45°~60°之间。
(3)剪刀撑斜杆的接长应采用搭接或对接，采用搭接连接时，搭接长度不小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不小于100mm。
剪刀撑（立杆）搭接构造
(4)剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。
4、脚手板、脚手片的铺设要求
(1) 脚手架里排立杆与结构层之间均应铺设脚手板，内外立杆间应满铺脚手板，无探头板。将脚手板两端与水平杆可靠固定，严防倾翻。操作层底下一层也应满铺脚手板作为防护层。
(2) 满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。
(3) 脚手片须用12-14#铅丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。
脚手板对接脚手板搭接
脚手板对接、搭接构造
(4)在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，防止滑动。
5、防护栏杆
脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆内侧。
选用18#铅丝张挂安全网，要求严密、平整。
脚手架外侧施工作业层必须在0.6m、1.2m高位置设置2道防护栏杆和18cm 高挡脚板，栏杆和挡脚板均应搭设在外立杆的内侧。
脚手架内侧形成临边的，在脚手架内侧在0.6m、1.2m高位置设置2道防护栏杆和18cm高挡脚板。
6、连墙件
(1) 脚手架与坡面的固定按计算书和施工图中连墙件大样图要求设拉结点。
拉结点在设计有锚杆的坡面和顶部位置加密。
(2)连墙件中的连墙杆采用φ22钢筋埋入基岩中（详见施工图），灌浆后保养7天以上。当不能水平设置时，应向脚手架立杆一端下斜连接，与立杆的一端可用U型卡环固定，再与连墙件焊接。
(3)连墙件应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定。
(4)拉结点应保证牢固，防止其移动变形，且尽量设置在外架纵横向水平杆接点处。宜靠近主节点设置，偏离主节点的距离不应大于300mm；连接处的节点采用双十字扣件。
(5)当脚手架下部暂不能设连墙件时应采取防倾覆措施。当搭设抛撑时，抛撑应采用通长杆件并用旋转扣件固定在脚脚手架上，与地面的倾角应在45°~60°之间；连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后方可拆除。
7、架体内封闭
(1)脚手架的架体内立杆距墙体净距最多为200mm，如因结构设计的限制大于200mm的必须铺设站人板，站人板设置平整牢固。
(2)脚手架施工层内立杆与坡面之间应采用脚手片或木板进行封闭。
(3)施工层以下脚手架每隔10m以及底部用双层网兜进行封闭。
四、检查验收
1、脚手架搭设前，对进入现场的各种构配件应按下列规定进行检查验收，不合格的应及时清除出场
构配件应有相应的产品标识及产品质量合格证；
构配件应有相应的产品主要技术参数及产品使用说明书；
当对构配件质量有疑问时，应进行质量抽检和实验。
2、脚手架下列阶段进行检查与验收，应按规定对脚手架工程的质量进行检查，经检查合格后方可交付使用：
每搭设完两层后；
达到设计高度后；
遇有六级强风及以上风或大雨后。
停用超过一个月。
3、架子搭设和组装完毕，使用前必须由项目经理、技术负责人、项目安全负责人、架子班长等人员组成验收小组，进行验收，并填写验收单。
4、验收时应具备下列文件：
根据编制依据相关文件规范、标准要求所形成的施工组织设计文件；
专项施工方案及变更文件；
安全技术交底文件；
脚手架构配件的出厂合格证或质量分类合格标志；
脚手架工程的施工记录及质量检查记录；
脚手架搭设过程中出现的重要问题及处理记录；
脚手架工程的施工验收报告。
5、脚手架工程的验收，除查验有关文件外，还应进行现场检查，检查应着重以下各项，并记入施工验收报告：
(1)构配件和加固件是否齐全，质量是否合格，连接和挂扣是否紧固可靠，钢丝绳是否松动、断股等；
(2)安全网的张挂及扶手的设置是否齐全；
(3)地基是否积水，底座是否松动；
(4)杆件的设置和连接，连墙件、支撑等的构造是否符合要求；立杆是否悬空；
(5)垂直度、水平度及立杆的沉降是否合格；
(6)搭设脚手架时，应有保证安全上下的爬梯或斜道，严禁攀登架体上下。
(7)扣件螺栓是否松动；
(8)架体是否超载；
(9)悬挑脚手架的悬挑支承结构及与建筑物的连接固定应符合设计和相应规范的规定，锚固装置是否松动、脱落。
6、脚手架检查验收严格按照《建筑施工安全检查标准》JGJ59的检查评分表进行。
7、脚手架使用期间的检查：
(1)脚手架使用期间必须设专人经常检查，进行坡面危岩治理施工前，必须及时进行检查，符合要求后，必须经过项目技术负责人（项目经理）签字批准，才能使用。
(2)检查后不合格部位必须及时修复或更换，符合规定后，方准许继续使用。
8、脚手架必须验收检查合格后办妥脚手架验收手续，在脚手架醒目处挂上脚手架验收合格牌后，方可投入使用。
9、架体内必须做到每层封闭（即进行隔离），且不能大于4步。
10、施工人员必须严格执行《建设工程施工安全技术操作规程》。
第五节、施工安全保证措施
一、组织保障
1、安全保证体系
2、环境保护体系
二、技术措施
脚手架搭设技术措施：
1、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步；如果超过相邻连墙件以上两步，无法设置连墙件时，应采取撑拉固定措施与结构拉结。
2、每搭完一步脚手架后，应按《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011表8.2.4的规定校正步距、纵距、横距及立杆的垂直度。
3、立杆搭设应符合下列规定：
（1）相邻立杆的对接连接应符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011第6.3.6条的规定；
（2）脚手架开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除；
当架体搭设至有连墙件的主节点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。
4、脚手架纵向水平杆的搭设应符合下列规定：
（1）脚手架纵向水平杆应随立杆按步搭设，并应采用直角扣件与立杆固定；
纵向水平杆的搭设应符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011第6.2.1条的规定；
（2）在封闭型脚手架的同一步中，纵向水平杆应四周交圈设置，并应用直角扣件与内外角部立杆固定。
5、脚手架横向水平杆搭设应符合下列规定：
搭设横向水平杆应符合《建筑施工扣件式钢管脚手架安全技术规范》
JGJ130-2011第6.2.2条的构造规定；
6、脚手架纵向、横向扫地杆搭设应符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011第6.3.2条、第6.3.3条的规定。
菠萝山工业区市政配套二期工程 边 坡 支 护 脚 手 架 施 工 方 案 编制人： 审核人： 批准人： 深圳地质建设工程公司 2012年11月25日
目录 一、概述.................................................................................. (1) 二、脚手架选型、计算及构造 (1) 三、脚手架搭设施工注意事项 (8) 四、脚手架构造要求 (8) 五、脚手架搭设技术要求 (9) 六、脚手架搭设工艺流程 (11) 七、脚手架的验收、使用及管理........................ . (12) 八、脚手架用品及人员素质管理措施.................... . (14) 九、脚手架拆除安全技术措施 (18)
一、概述 本工程位于盐田港与大梅沙之间，现为深华采石场形成的高陡边坡。距大梅沙约3公里，距盐田港约10公里，北侧为盐坝高速公路、南临盐梅路、西邻嘉长源地块，三面环山，生态林茂盛。规划区用地面积110236.31m2，总建筑面积140846.67m2。本工程为菠萝山工业区市政配套二期工程，主要内容是进行边坡治理和场地平整，为后续建设提供用地。边坡坡比 1∶0.9~1:1.2，高边坡支护工程项目繁多、支护工程量大，包含了预应力全粘结锚杆，呈井字形布置，纵横为2.5m×3.0m，锚杆孔径110mm，钢筋为HRB335,直径Ф28，混凝土压顶梁、格构梁，各类施工项目布置形式及参数差异较大。施工脚手架作为上述施工项目作业的载体，在高边坡支护设施中占有极高的地位，涉及施工安全、进度及文明施工、工程质量，需要按要求进行设计、组织审批，并严格按要求进行施工。
绿茵山庄边坡支护工程脚手架施工方案第1页 目录 一、编制依据 (2) 二、工程概况 (2) 三、架体设计 (2) 四、脚手架地基处理 (3) 五、架体搭设具体要求 (3) 六、脚手架搭设、拆除施工工艺及安全使用要求 (5) 七脚手架计算书 (9)
绿茵山庄边坡支护工程脚手架施工方案 一、编制依据 1、本工程边坡支护设计图纸； 2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130－2001； 3、《建筑结构荷载规范》GB50009—2001； 4、《建筑施工手册（缩印本）》第四版（中国建筑工业出版社）； 5、《建筑工程施工质量验收统一标准》GB50300—2001； 6、《建筑施工高处作业安全技术规范》JGJ80—91； 二、工程概况 观光路扩建改造工程I标段（GGL3+662.284～GGL5+380）位于宝安区中、东部，呈东西走向。原始地貌主要为丘陵、残丘和坳（冲）沟地势起伏较大。道路两侧共有8处高边坡，分别为3+885～3+980左侧、4+262～4+405左侧、4+448～4+510左侧、4+690～4+830右侧、4+840～4+970左侧、5+000～5+070右侧、和5+297～5+370左侧。现状边坡已进行了处理，基本稳定，随着道路的加宽扩建，需对边坡进行加固。边坡最大坡高分别达到20米～48米，总体坡角为45度～60度。 三、架体设计 落地架采用扣件式钢管脚手架，为全钢脚手架，外架沿边坡全长搭设。此脚手架用于边坡支护施工。 用φ48×3.5钢管和扣件搭设。脚手架立杆横距为1.4m,立杆纵距为3.0m，脚手架内立杆距边坡面300mm。横杆步距为0.75～1.5m。 脚手架外侧满挂密目安全网。
一、编制依据： 1、现场施工的条件和要求 2、施工图纸 3、《建筑施工手册》第四版 4、《建筑施工扣件式钢管脚手架安全技术规范》JGJ30-2011 5、国家及行业现行规范规程及标准 二、工程概况 本项目为川北监狱外道路扩宽及防洪工程位于川北监狱门外。川北监狱灾后重建迁建项目是司法部监狱布局调整和国建政权基础设施灾后重建重点建设项目，是四川省“十一五期间国建投资的重点建设项目。为解决场地内临时便道通行及进出监狱需要，已于2011年修建完成了一条宽为15米的（断面为3米左侧人行道+9米车行道+3米右侧人行道）进出通道。 由于周边安置点的修建，现状道路断面已无法满足交通需求。同时道路止点接监狱内部环路处有一排洪沟，断面约1.8米×1.5米，为一断头排洪沟，无法满足地块周边山洪的排放问题，雨水自然漫流进入下面居住小区。 本工程现状道路分幅为3米左侧人行道+9米车行道+3米右侧人行道=15米，现根据使用需要，将车行道扩宽为14米，由于道路北侧人行道边为监狱管理安置房，无法进行拓宽，故在道路右侧（南侧）进行拓宽，具体拓宽方式为： 对南侧（右侧）道路路面进行扩宽，其中桩号0+240-0+321.7m段右侧人工边坡为本次整治范围，边坡为岩质边坡，长约81.7m，高约16m。将原道路右侧人行道拆除并拓宽车行道5米，并在新建及已建路面全部铺设沥青混凝土，在拓宽车行道南侧重做3米宽人行道，人行道外布置2.5米×3米排洪沟，并将雨水口位置平移至新建车行道外侧，原道路人行道上的行道树移栽至新建人行道上，原人行道上综合管线也需迁改至新建人行道上。 道路止点接监狱内部环路处有一排洪沟，断面约1.8米×1.5米，断面偏小，该排洪沟并未下穿川北监狱进出通道进入该区域北侧排洪沟，故该排洪沟为一断头排洪沟，根据我院排水专业测算，该排洪沟断面偏小，本次施工图设计在道路南侧（右侧）新增一道2.5×3米暗沟排洪沟排洪沟，在设计止点采用2.5×3米排洪沟穿路，最后进入市政排水管网。
实用文档 G352长坪（湘黔界）至松桃公路改扩建工 程 K28+600-K28+970 右侧边坡防护 脚手架施工方案 编制： 审核： 审批： 贵州建工集团
实用文档 月十九日二О一六年 十
目录 第一章 编制依据 (17) 第二章 工程概况 . (18) 1 、施工安排 第五章 材料选择 . (22) 1 、钢管 . ................................... 2 、扣件 . ................................... 第六章 脚手架搭设 . (23) 第七章 安全保证措施 . (25) 第八章 脚手架的检查与验收 (29) 第九章 外脚手架搭设的安全技术措施 (29) 第三章 施工进度计划 (18) 第四章 方案选择 . ............................... 1、边坡治理工程对脚手架的要求 2、边坡治理工程中脚手架的结构特点 3、脚手架的结构设计 .......... 4、脚手架搭设方案 (19) (19) (19) (20) (20) 22 22 第十章 外脚手架拆除的安全技术措施 (30) 第十一章 工程应急救援预案 (31) 附件 扣件式落地架计算书 (34)
附件1：脚手架搭设专项施工方案 第一章编制依据 为保证本工程脚手架搭设的施工安全，脚手架搭设系统的设计、施工和验收 应满足但不限于下列文件、规范、标准和国家、企业的相关规定要求： 1、G352长坪（湘黔界）至松桃公路改扩建工程K28+600-K28+970右侧 边坡防护工程施工图。 2、中国建筑工业出版社出版的《建筑施工手册》 第二章工程概况 预应力锚钉布置于G352 长坪（黔湘界）至松桃公路改扩建工程K28+600-K28+970段右侧边坡坡面上。
边坡脚手架计算书 1 概况 对土质大于20m、石质大于30m 的挖方边坡为高边坡，TJ07施工段高边坡共计12 处，最大边坡高度为，长度合计1612m（单侧）。设计处理的方案有：骨架植草、挂网喷播植草、锚杆（索）格梁等防护加固形式，设计要求边坡开挖一级支护一级。 施工脚手架作为上述施工项目作业的载体，在高边坡支护设施中占有极高的地位，涉及施工安全、进度及文明施工、工程质量，需要按要求进行设计、组织审批，并严格按要求进行施工。 2 编制依据 脚手架施工图纸中所涉及的依据及规范： 1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130－2011）； 3、《建筑结构荷载规范》(GB 50009-2012) 4、《建筑边坡工程技术规范》(GB50330-2013)； 5、《建筑施工高处作业安全技术规范》(JGJ80-2016)； 6、边坡支护设计图、地勘资料及施工现场土质实际情况等； 3 脚手架计算 参数信息 脚手架参数 搭设尺寸为：立杆的纵距为，立杆的排距为，横杆的步距为，斜杆间距；立杆采用单立管；下层斜杆距离坡面距离为米；大横杆在上，搭接在小横杆上的大横杆根数为2；采用的钢管类型为Φ48×（详见图1）；横杆与立杆连接方式为单扣件；扣件抗滑承载力系数为。 图1 落地脚手架示意图 活荷载参数 施工荷载均布参数根据《扣规》查表可得(kN/m2):（包括施工过程中的钻机的冲击荷载）；脚手架用途:普通施工脚手架，同时施工层数:1。 静荷载参数 每米立杆数承受的结构自重标准(kN/m2):；脚手板自重标准(kN/m2):；安全设施与安全网(kN/m2):；脚手板铺设层数:1；脚手板类别:马道板脚手板。（以上参数均可以查表得到）地基参数 地基类型:既有边坡岩石；地基承载力标准值(kN/m2)：400；基础底面扩展面积(m2)：。 图2 脚手架基础示意图 脚手架计算 大横杆的计算 大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。 均布荷载值计算
落地式脚手架工程施工方案计算书 工程名称：演示工程 施工单位：施工单位名称 编制人：张某某 日期：
目录 一、编制依据 1 二、工程参数 (1) 三、横向水平杆（小横杆）验算 (2) 四、纵向水平杆(大横杆)验算 (4) 五、扣件抗滑承载力验算 (4) 六、立杆的稳定性计算 (5) 七、脚手架搭设高度计算 (8) 八、连墙件计算 (9) 九、立杆地基承载力计算 (11)
一、编制依据 1、工程施工图纸及现场概况 2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 3、《建筑施工安全检查标准》JGJ59-2011 4、《混凝土结构工程施工质量验收规范》GB50204-2015 5、《混凝土结构设计规范》GB50010-2010 6、《建筑结构荷载规范》GB50009-2012 7、《建筑地基基础设计规范》GB50007-2011 8、《建筑施工高处作业安全技术规范》JGJ80-2016 9、《危险性较大的分部分项工程安全管理办法》建质[2009]87号文 二、工程参数
1800 3001050
三、横向水平杆（小横杆）验算 《建筑施工扣件式钢管脚手架安全技术规范》规定: “当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。”施工荷载的传递路线是：脚手板→横向水平杆→纵向水平杆→纵向水平杆与立杆连接的扣件→立杆，如图： 横向水平杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。 （一）抗弯强度计算 1、作用横向水平杆线荷载标准值： q k=(Q K+Q P1)×S=(2+0.3)×1.5=3.45 kN/m 2、作用横向水平杆线荷载设计值： q=1.4×Q K×S+1.2×Q P1×S=1.4×2×1.5+1.2×0.3×1.5=4.74 kN/m 3、考虑活荷载在横向水平杆上的最不利布置（验算弯曲正应力、挠度不计悬挑荷载，但计算支座最大支反力要计入悬挑荷载），最大弯矩： M max= ql b 2= 4.74×1.052 =0.653kN·m 88 4、钢管载面模量W=4.49cm3 5、Q235钢抗弯强度设计值，f=205N/mm2 6、计算抗弯强度 σ = M max= 0.653×106 = 145.43N/m m2 〈205N/mm2 W 4.49×103 7、结论：满足要求
第一节方案编制目的为保证*******边坡防护工程的施工质量及安全，特编制本方案。 第二节方案适用范围 本方案仅适用于********第二合同段脚手架搭设作业施工。 第三节编制依据 1、《公路工程质量检验评定标准》(JTGF80/1-2012)； 2、《公路路基施工技术规范》(JTGF10-2006)； 3、《公路工程施工安全技术规程》（JTGF90-2015）； 4、《建筑施工碗口式脚手架安全技术规范》(JGJ166-2008)； 5、《施工现场临时用电安全技术规范》（JGJ46-2012）； 6、我公司现场踏勘和调查获取的资料； 7、我公司现有的技术装备、施工能力以及类似工程的施工经验； 第四节工程概况 本项目部主要负责*******主线及互通区的路基、桥涵及相关附属工程施工。起点桩号为K14+460，终点桩号为K33+050，长。 本项目边坡防护工程采用施工一级，防护一级。路堑边坡单级高度10m，边坡平台设置宽度均为，坡顶开口线位置设置倒角，开挖边坡与自然山坡采用圆顺衔接。本工程根据地质条件，对于山体岩层比较破碎，节理、裂隙发育和有结构滑动面的边坡均采用人字形骨架锚杆护坡施工，为方便及安全施工，人字形骨架锚杆护坡施工时均需采用脚手架搭设施工作业平台。 第五节脚手架的材质要求 从施工工期、质量和安全要求等多方面综合考虑，结合以往施工经验，拟采用落地式双排扣件式钢管脚手架，脚手架材质要求如下：
1、钢管，选用外径48mm，壁厚，钢材强度等级Q235-A，钢管应平直光滑，有严重锈蚀、弯曲或裂纹的钢管不得使用。 2、扣件采用可锻铸造扣件，应符合建设部《钢管脚手架扣件标准》的要求，不得有裂纹、气孔、缩松、沙眼等锻造缺陷，扣件的规格应与钢管相匹配。 3、脚手板、脚手片需符合有关规范要求。 第六节脚手架的搭设流程及要求 脚手架搭设的工艺流程为：场地平整、夯实(材料配备)→定位、设置底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆→剪刀撑→连墙件→铺脚手板→防护栏杆。 立杆间距 脚手架立杆纵距，横距，步距；连墙杆间距竖直，水平（即二步三跨），里立杆距边坡。 大横杆、小横杆设置 （1）大横杆在脚手架高度方向的间距为，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为15cm。 （2）外架子按立杆与大横杆交点处设置小横杆，以形成空间结构整体受力。 剪刀撑 脚手架外侧立面的整个长度和高度上设置剪刀撑，剪刀撑斜杆的接长采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于15cm。 脚手板、脚手片的铺设要求 （1）脚手架铺板采用5cm厚30cm宽的木板或竹跳板，脚手板不得损坏、开裂，保证有足够的强度，防止在活动荷载作用下断裂。 （2）脚手板与脚手架之间必须绑扎牢固，板端伸出长度为15cm～30cm，能够保证脚手板有足够的固定长度，又防止脚手板探头过多而翘头坠落。 连墙件 （1）脚手架与边坡按水平方向，垂直方向，设一拉结点。 （2）拉结点应保证牢固，防止移动变形，应尽量设置在外架大小横杆接点处。 （3）边坡顶部处需加密拉结点，加强管架稳定性。
金沙江白鹤滩水电站2016-2017年度施工区抢险及防汛零星工程第Ⅱ标段 骑骡沟大桥左岸桥头 脚手架施工方案 编制： 复核： 审核： 中铁十五局集团第一工程有限公司 白鹤滩水电站项目经理部
目录 1 工程概况 (1) 2 编制依据 (1) 3 施工方案 (1) 3.1施工准备 (1) 3.2 施工工艺 (1) 3.3 施工要求 (3) 4 施工进度安排 (4) 5 主要材料及机具要求 (4) 5.1主要材料 (4) 5.2主要机具 (5) 6 质量保证措施 (5) 7 安全保证措施 (6) 7.1架子工上岗要求 (6) 7.2注意事项 (6) 7.3脚手架的安全防护 (7) 8 脚手架计算书 (7) 8.1计算参数 (7) 8.2大横杆的计算： (8) 8.3小横杆的计算: (10) 8.4扣件抗滑力的计算: (11) 8.5脚手架立杆荷载计算: (12) 8.6立杆的稳定性计算: (13) 8.7最大搭设高度的计算: (15) 8.8连墙件的计算: (16) 8.9立杆的地基承载力计算: (17)
1 工程概况 受雨季持续降雨影响，葫白公路骑骡沟大桥左岸桥头附近路基K10+980~K11+000段左侧边坡发生局部垮塌，为防止垮塌加剧，加强路基边坡稳定性，对该边坡采用系统喷锚支护修复。由于此边坡高度较高，施工中需搭设脚手架，特编制此专项方案。 2 编制依据 2.1 《白鹤滩水电站工程设计（修改）通知单》（编号：BHT/365-[2015]-007），关于修复葫白公路骑骡沟大桥左岸桥头附近路基垮塌边坡支护的设计通知。 2.2 《建筑施工扣件式脚手架安全技术规范》(JGJ130-2011)。 2.3 《建筑施工高处作业安全技术规范》(JGJ80-2011)。 2.4 我单位拥有的工法、科技成果和现有的管理水平、劳动力设备、技术能力以及以前所从事的类似项目所积累的施工经验。 3 施工方案 3.1 施工准备 3.1.1队伍、人员、机械设备进场：安排专业人员进行施工，主要施工机械设备根据施工需要相应配备。 3.1.2施工用电：采用柴油发电机供电。 3.1.3原材料准备：备足所需原材料，经项目部自检合格，监理工程师抽检合格后方可使用。 3.1.4对脚手架搭拆施工班组进行安全、技术交底，交底双方均应签字。 3.1.5清除脚手架搭设四周的障碍物，以便安放垫板。 3.2 施工工艺 脚手架搭设高度约为35m，分两个平台搭设。第一平台搭设在混凝土路面上，高度为
高边坡脚手架专项施工 方案 标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
贵定县小河水库工程 高边坡施工排架搭设方案 批准： 审核： 编制： 浙水股份公司 贵定县小河水库工程项目部 二〇一五年八月九日 目录 一、工程概况 (3) 二、编制依据 (3) 三、边坡脚手架方案 (3) （一）脚手架采用材料 (3) （二）脚手架搭设技术措施 (4) （三）脚手架搭设工艺流程 (5) 四、脚手架设计验算 (6) （一）排架工作条件特点 (6)
（二）钢材设计强度取值说明 (6) （三）脚手架设计参数 (7) （四）脚手架计算 (7) （五）脚手架交底及验收 (12) 五、脚手架作业安全措施 (14) （一）脚手架搭设安全措施 (14) （二）脚手架高空作业安全措施 (15) （三）脚手架拆除安全措施 (16) 一、工程概况 贵定县小河水库项目工程，边坡平均高度20m，坡比为1:，边坡支护主要工程项目为：砂浆锚杆、挂钢筋网、喷混凝土等，支护施工采用双排扣件式钢管脚手架作业，分片进行施工。边坡已开挖完成，锚杆施工需搭设排架。 二、编制依据 1.施工图纸 2.主要规范、规程： 《钢结构设计规范》 GB50017-2014 《建筑施工安全检查标准》 JGJ59-2011
《建筑结构荷载规范》 GB50009-2012 《建筑施工高处作业安全技术规范》 JGJ80-2011 《建筑施工扣件式钢管脚手架安全技术规范》 JGJl30—2011 《建设管理制度汇编》JDSW—XH—ZD—2015 3.参考手册 简明建筑施工手册2003年9月版 实用建筑施工安全手册1999年7月版 建筑施工计算手册2001年7月版 三、边坡脚手架方案 （一）脚手架采用材料 1.脚手架采用φ48mm、壁厚钢管，每米自重,符合现行国家标准，连接扣件采用标准扣件,直角扣件每个自重；旋转扣件每个自重；对接扣件每个自重;进场后钢管立杆、大横杆和斜杆的最大长度为。 2.脚手板应采用木板或者串片毛竹制作，厚度不小于50mm，宽度大于等于250mm，长度不小于，其材质应符合国家现行有关建材标准。 3.连墙件采用钢管，其材质应符合现行国家标准《碳素钢结构》（GB/T 700）中 Q235A钢的要求。 （二）脚手架搭设技术措施
目录 1编制依据１? 2?工程概况1? 3施工部署1? 3.1?组织机构 (1) 3.２?设计总体思路....................................................................................................................... １ 3.3?劳动力准备 (1) ３.４.................................................................................................................................. 材料准备２3.5机具准备２? 3.6技术准备 (3) 4脚手架构造要求 (3) 4．1总的设计尺寸3? 4.2纵向水平杆 (3) 4.3横向水平杆３? 4.4脚手板4? 4.５立杆４? 4.6?连墙件4? 4．7门洞 (4) 4.8剪刀撑4? 4.9?扣件５? ４.10?基础5? ４.１1?上人斜道5? ５?脚手架的搭设和拆除施工工艺.............................................................................................. ５ ５.1落地脚手架搭设施工工艺5? ５.２?脚手架的拆除施工工艺 (6) 6?目标和验收标准 (6) 7?安全文明施工保证措施6? ７.1材质及其使用的安全技术措施6? 7.2?脚手架搭设的安全技术措施6? 7.3脚手架上施工作业的安全技术措施7? ７.４?脚手架拆除的安全技术措施............................................................................................. ７ 7.5?文明施工要求 (8) 7.6?应执行的强制性条文9? 8设计计算 (10) 8.1?荷载传递路线1０?
.. . . 万州江南新区上部路C段与九路立交工程 东侧危岩治理工程 脚 手 架 案 编制单位：核工业志诚建设工程总公司 编制人： 审核人： 编制时间：2015年12月20日
目录 第一节、工程概况 ------------------------------------------ 2 一、工程基本概况 (2) 二、施工要求 (3) 三、技术保证条件 (3) 第二节、编制依据 ------------------------------------------ 4第三节、施工计划 ------------------------------------------ 5 一、施工进度计划（附表：施工进度计划表） (5) 二、材料与设备计划 (5) 第四节、施工工艺技术 ------------------------------------ 7 一、技术参数 (7) 二、工艺流程 (8) 三、施工法 (8) 四、检查验收 (12) 第五节、施工安全保证措施 ---------------------------- 15 一、组织保障 (15) 二、技术措施 (17) 三、监测监控 (22) 四、应急预案 (23) 第六节、劳动力计划 ------------------------------------- 24 一、专职安全生产管理人员 (25) 二、特种作业人员 (25) 第七节、计算书及相关图纸 ---------------------------- 25【计算书】 (25)
第一节、工程概况 一、工程基本概况 本工程危岩治理区属侵蚀剥蚀台状丘陵地貌区，位于长江东岸高陡斜坡地带，整个勘察区地势高差大，坡度陡，呈陡崖、陡坡地形，地形形态多呈折线型，自上而下，地貌形态呈平台～陡崖～斜坡，坡体上植被发育（详见照片1.1-1～2）。最大高程501.47m（陡崖顶部），最低高程285.33m（在建立交外侧），相对高差216.14m。 斜坡总体地形东高西低，坡向235～330°，主要发育有4级陡崖，其中第一级陡崖长约375m（仅指在勘察区长度，实际陡崖向两端延伸较远，下同），分布高程445～482m，最大高差约37m，坡向235～330°左右，坡角75°～85°，局部直立；第二级陡崖长约397m，分布高程421～447m，最大高差约26m，坡向235～229°左右，坡角75°～85°，局部直立；第三级陡崖长约292m，分布高程370～407m，最大高差约37m，坡向254-327°左右，坡角75°～85°，局部直立；第四级陡崖长约400m，分布高程305～335m，最大高差约30m，坡向270-300°左右，坡角75°～85°，局部为公路修建形成的高边坡，已基本治理，不属于本次危岩勘察对象。此外，在第二级陡崖和第三级陡崖之间，以陡坡为主，间夹小段陡崖（原危岩调查报告中的第三级陡崖），坡向315-330°左右，坡角25°～60°；在第三级陡崖和第四级陡崖之间，靠近第三级陡崖附近发育WY23危岩体。本场地危岩体主要分布在1～3陡崖带。 陡崖多为砂岩组成，陡崖坡脚多为泥岩或砂质泥岩构成，由于砂泥岩的差异风化多在砂、泥岩交界地带形成岩腔。在陡崖间分布为斜坡，斜坡上主要为林地、灌木，地形坡角25°～45°。陡崖顶部为平缓地带，地形相对较平缓，地形坡
石灰石块仓脚手架施工方案 为进一步贯彻《建筑施工安全检查标准》（JGJ59-99），实现安全管理规范化、科学化，确保规范施工安全生产，根据该工程建筑结构和施工特点、特编制该施工方案。 1.工程概况 1.1、本工程位于神华宁夏煤业集团煤基烯烃项目动力站内，石灰石块仓涉及高空作业的设备必须搭设脚手架，并铺设跳板。 1.2、基础处理：采用夯实、找平。 2.搭设方案 2.1、材料及规格选择 根据JGJ59-99标准要求，采用钢管搭设，钢管尺寸采用φ48×3.5mm，并使用钢扣件。 2.2、搭设尺寸 安装用脚手架上面主要沉重施工人员的体重，部分设备材料，施工人员的体重与设备材料重量远小于脚手架自重，按如下规格搭设。 2.2.1、立杆 立杆间距1.8m，不大于2.0m,外脚手架立杆基础垫通长板（20cm×5cm×4cm 长的松木板），使用底座（1cm×15cm×8mm）。离地高度20cm设置纵横方向扫地杆。连续设置在立杆内侧，立杆接长采用对接，且接头交错布置，高度方向错开50cm以上，相邻接头不应在同跨内。接头距大横杆与立杆的交接处不应大于50cm。顶层立杆可搭接，长度不应小于1m，两个扣件。 2.2.2、大横杆 大横杆间距控制在1.8m，以便立网挂设，大横杆置立于立杆里面，每侧外伸长度不应小于10cm，但不应大于30cm。杆件接长需对接，接点距主接点的距离不应大于50cm。 2.2.3、小横杆 小横杆搭在大横杆上面，伸出大横杆长度不小于10cm，小横杆间距：立杆与大横杆交接处必须设小横杆。
2.2.4、剪刀撑 外脚手架的两端转角处，以及中间每隔6-7根（9-15M）立杆应设一组剪刀撑。剪刀撑从基础开始沿脚手架高度连续设置、宽度不少于6米，最少跨4跨，最多跨6跨，与地面的夹角为：跨6跨时45°、跨5跨时50°、跨4跨时60°。剪刀撑杆件接长需搭接，搭接长度不小于1m，使用三个扣件均匀分布，端头距扣件不小于10cm。 2.2.5、脚手板 应满铺脚手板，严禁探头板，不得高低不平。 2.3、排水措施：架底处不得有积水，并设排水沟。 3、施工要求 3.1、2米以上作业均称为高处作业，高处作业的设备必须搭设脚手架，并铺设跳板。 3.2、搭设脚手架人员必须有持证的架子工搭设。 3.3、搭设脚手架人员需要佩戴安全带、安全帽，并正确使用安全带、安全帽。在脚手架搭设期间由专职安全员检查落实安全带、安全帽的规范佩带事宜，并在施工中全程监控，发现违章情况及时处理并将有关情况上报项目部。，对于精神状态不佳、身体不适、酒后或宿酒未醒人员，严禁参与脚手架搭设施工。 3.4、搭设脚手架人员职工进行定期医务检查，随时掌握职工身体状况，有高、低血压，弱视，听觉不灵者不允许参与脚手架搭设作业。 3.5、搭设的脚手架，最上层应形成梯形平台，并应敷满架板，架板要用铁丝牢固固定,以便于工人操作。 3.6、脚手架敷设的人行走道，要保证400mm宽，应由两块跳板组成，跳板的探头应在小杆架设处用钢丝捆扎好，不允许有探头活动跳板。脚手架组装和解体必须要有专人监护，严格按拆装程序处理。 3.7、15m以上(含15m)的高空作业必须办理《高空作业票》(高度在15—30米为三级高空作业，高度在30米以上为特级高空作业)，高空作业票由作业负责人填写，现场安全负责人或技术负责人审批，安全人员进行监督检查。 3.8、未经检查验收的架子，除架子工外其它人员严禁攀登。验收后任何人不得擅自拆改，需作局部修改时须经安全人员同意，由架子工进行实施。
万州江南新区上部路C段与陈九路立交工程 东侧危岩治理工程 脚 手 架 方 案 编制单位：核工业志诚建设工程总公司 编制人： 审核人： 编制时间： 2015年12月20日
目录 第一节、工程概况------------------- 2 一、工程基本概况----------------------------------------------------------------- 2 陡崖多为砂岩组成，陡崖坡脚多为泥岩或砂质泥岩构成，由于砂泥岩的差异风化多在砂、泥岩交界地带形成岩腔。在陡崖间分布为斜坡，斜坡上主要为林地、灌木，地形坡角25°～45°。陡崖顶部为平缓地带，地形相对较平缓，地形坡角5°～15°，分布有大量农作物及植被。陡崖底部为上部路C段与陈九路立交工程。---------------- 2危岩治理工程主要工作量（见下表）： -------------------------------------------- 3 二、施工要求---------------------------------------------------------------------- 4 三、技术保证条件----------------------------------------------------------------- 4第二节、编制依据------------------- 5第三节、施工计划------------------- 6 一、施工进度计划（附表：施工进度计划表）------------------------------------ 6 二、材料与设备计划 -------------------------------------------------------------- 6第四节、施工工艺技术---------------- 8 一、工艺流程---------------------------------------------------------------------- 8 二、施工方法---------------------------------------------------------------------- 8 四、检查验收--------------------------------------------------------------------- 13第五节、施工安全保证措施----------- 16 一、组织保障--------------------------------------------------------------------- 16 二、技术措施--------------------------------------------------------------------- 18 三、监测监控-------------------------------------------------------------------- 25 四、应急预案-------------------------------------------------------------------- 26第六节、劳动力计划 ---------------- 28 一、专职安全生产管理人员 ----------------------------------------------------- 28
高边坡脚手架计算书 一、参考规范 《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-2011 《建筑结构荷载规范》GB 50009-2001 《建筑边坡工程技术规范》GB 50330-2002 《碳素结构钢》GB/T 700-2006 《直缝电焊钢管》GB/T 12793-1992 《钢管脚手架扣件》GB 15831-2006 二、设计参数： 1、按照设计坡比1:0.5进行脚手架设计。 2、脚手板采用竹串片脚手板，其自重标准值为0.35KN/m2（见JGJ130规范表4.2.1-1）。 3、钢管尺寸均为φ48×3.5mm，其质量符合现行国家标准《碳素结构钢》（GB/T 700中）Q235-A级钢的规定（Q235钢抗拉、抗压、抗弯强度设计值f=205N/mm2，弹性模量E=2.06×105N/mm2）。 计算参数 ⑴、脚手架参数：双排脚手架搭设高度为24.3 m，立杆采用单立杆；采用的钢管类型为Φ48×3.5为增加安全系数，计算时重量按Φ48×3.5取值，力学参数按Φ48×3.0计算。因局部位置为三排立杆，在计算立杆强度及稳定性时按最大荷载发生位置取中间立杆计算。②、搭设几何尺寸：立杆的横距为0.9m，立杆的纵距按建筑物尺寸有1.5m 和1.6米，取大值1.6米计算。大小横杆的步距为1.8 m；每步距中部
外侧设一根大横杆作为防护栏杆；内排架距离墙0.45m；小横杆上不搭大横杆；小横杆每边伸出立杆尺寸按0.15米计算。③、横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为1.00；④、与结构的连接点，因为是改造工程，为尽量保护原有建筑主体，采用两步三跨，连接点采用钢管形成抱箍连接在原有框架柱上，竖向间距3.6 m，水平间距4.8 m，采用扣件连接，对没有柱子的部位采用楼板和铜管打孔连接。 2.活荷载参数 施工均布活荷载标准值:2.000 kN/m2；脚手架用途装修脚手架； 同时施工层数按2层计算； 3.风荷载参数 本工程地处牡丹江分局，按《建筑结构荷载规范》取值，基本风压0.27 kN/m2；风压高度变化系数μz，按C类地区（有密集建筑群市区），计算连墙件强度时取0.92，计算立杆稳定性时取0.74；风荷载体型系数μs 按密目安全网封闭，背靠开洞墙面，计算取值为1.236；（按Us＝1.3φ，其中φ＝1.2An/Aw,其中An为密目安全网挡风面积，Aw为迎风面积，密目网按2000目计算） 4.静荷载参数 每米立杆承受的结构自重标准值，按《技术规范》插值法计算:0.1278(kN/m)，因技术规范中计算简图中无步距中间栏杆，实际搭设计算时采用三排立杆的中间立杆，修正计算实际每米立杆荷载为：立杆1米，小横杆0.9/1.8=0.5米，大横杆1.6/1.8=0.89米，每个
沃尔瑞新建厂区 脚 手 架 施 工 方 案
目录 一、工程概况 (1) 二、施工准备 (1) 三、搭设材料 (3) 四、搭设顺序及技术措施 (4) 五、拆除施工工艺 (13) 六、安全管理 (14) 七、计算书 (16)
一、工程概况 苏州沃尔瑞汽车科技有限公司新建厂区位于园区胜浦界胜浦路西侧。新建厂区共有二个单体厂房及一门卫室，建筑面积12171.4㎡。 ①其中1#厂房分A、B两个区，均为二层框架架构，局部三层（机房）。屋面标高9.5m，局部13.10m；2#厂房分A、B两个区，A区二层框架结构，B区三层框架结构，屋面标高均为12.5m，局部机房屋面为16.1m。 ②现场实际室内外高差均为0.6m以上。因此本项目脚手架实际搭设高度如下： 1#厂房：0.6m+9.5m+1.2m（女儿墙高）+1.5m=12.8m。（局部机房处一面在外架上，三面在9.5屋面上（在大屋面上实搭5.4m），该处高度14.9左右） 2#厂房：0.6+12.5+1.2+1.5=15.8m（局部机房处一面在外架上三面在12.5m处屋面上，局部机房外架上搭设至17.9m，三面脚手架搭设至12.5m屋面上搭4.1+1.5=5.6m左右）（见示意图） ③本方案编制依据参照JGJ-130---2011、J84-2011 ④脚手架搭设平面布置见搭设总平面布置图（1）示意。 二、施工准备 1、脚手架搭设前，应按方案要求向施工人员进行技术安全交底，架
子工必须持证上岗。 2、对进场的钢管、扣件、竹笆片、木垫板（或槽钢）、密目网进行检 查，不合格产品不得使用。 3、进场合格材料应按规格分类，堆放整齐、平稳，堆放场地不得积 水。 4、应清除搭设场地杂物，平整搭设场地，并使排水畅通（本方案中 已考虑搭设外四周设排水沟）。 5、搭设场地应高于自然土面50-100mm，雨水流向排水沟。搭设场地 必须夯实砼硬化（压实填土或建筑垃圾必须满足脚手架荷载）6、搭设平面见图1.2.3.

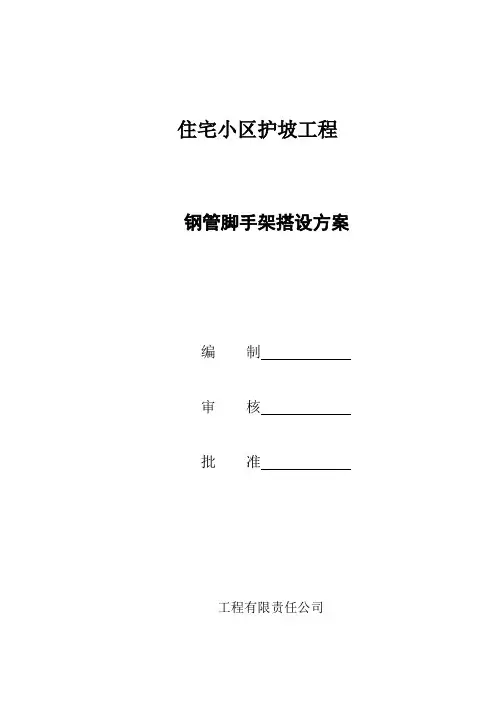

住宅小区护坡工程 钢管脚手架搭设方案 编制_______________ 审核_______________ 批准_______________ 工程有限责任公司
