投影幕尺寸距离数对照表
————————————————————————————————作者：————————————————————————————————日期：

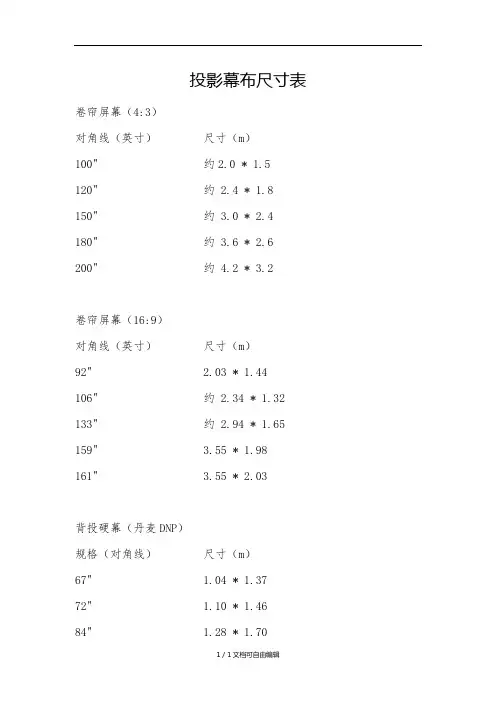

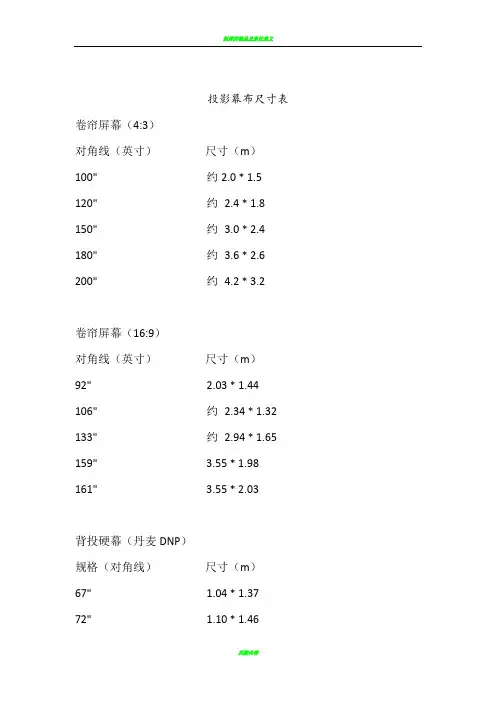

投影幕尺寸参数对照表
投影幕参数对照表
卷帘屏幕（4:3）
对角线（英寸）尺寸（m）100" 约 2.0 * 1.5
120" 约 2.4 * 1.8
150" 约 3.0 * 2.4
180" 约 3.6 * 2.6
200" 约 4.2 * 3.2
卷帘屏幕（16:9）
对角线（英寸）尺寸（m）
92" 2.03 * 1.44
106" 约 2.34 * 1.32
133" 约 2.94 * 1.65
159" 3.55 * 1.98
161" 3.55 * 2.03
卷帘/支架（方幕）
规格（英寸）尺寸（m）50*50 1.27*1.27
60*60 1.52*1.52
60*60 1.52*1.52
70*70 1.78*1.78
84*84 2.13*2.13
84*84 2.13*2.13
96*96 2.44*2.44
108*108 2.74*2.74
120*120 3.05*3.05
144*144 3.66*3.66
快装活动幕（4:3）
对角线（英寸）尺寸（m）100" 2.032 * 1.524
120" 2.438 * 1.830
150" 3.040 * 2.280
180" 3.660 * 2.740
200" 4.267 * 3.200
250" 3.675 * 4.876
300" 6.090 * 4.570
背投硬幕（丹麦DNP）
规格(对角线) 尺寸（M）
67" 1.04 * 1.37
72" 1.10 * 1.46
84" 1.28 * 1.70
100" 1.52 * 2.03
120" 1.83 * 2.44
150" 2.28 * 3.04 另：

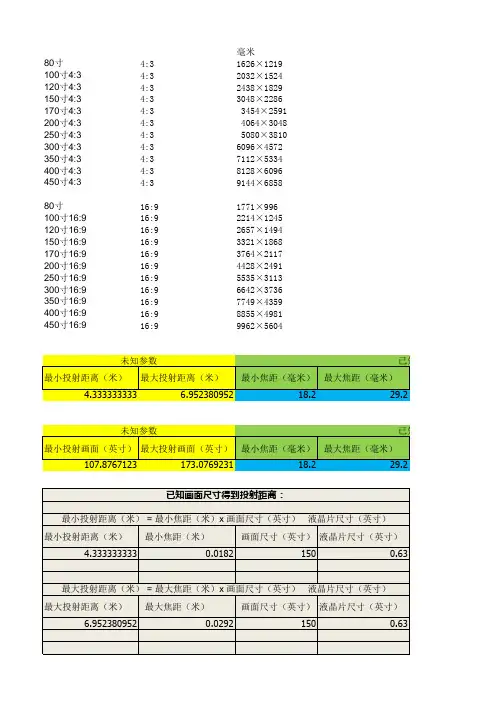

内尺寸
单位：毫米：
80寸4:3 1626×1219
100寸4:3 2032×1524
120寸4:3 2438×1829
150寸4:3 3048×2286
170寸4:3 3454×2591
200寸4:3 4064×3048
250寸4:3 5080×3810
300寸4:3 6096×4572
350寸4:3 7112×5334
400寸4:3 8128×6096
450寸4:3 9144×6858
80寸16:9 1771×996
100寸16:9 2214×1245
120寸16:9 2657×1494
150寸16:9 3321×1868
170寸16:9 3764×2117
200寸16:9 4428×2491
250寸16:9 5535×3113
300寸16:9 6642×3736
350寸16:9 7749×4359
400寸16:9 8855×4981
450寸16:9 9962×5604
以上为幕布内实质画面内尺寸
对于16：9的幕：
[code]长=对角线 X 0.8716
宽=对角线 X 0.4903[/code]
例：
100寸幕，[code]长=100 X 0.8716 = 87.16英寸 = 87.16 X 2.54 = 221.39 (cm) 宽=100 X 0.4903 = 49.03英寸 = 49.03 X 2.54 = 124.54 (cm)[/code]
对于4：3的幕：
[code]长=对角线 X 0.8
宽=对角线 X 0.6[/code]
投影幕布尺寸表卷帘屏幕（4:3） 对角线（英寸）尺寸（m）100" 约2.0 * 1.5 120" 约2.4 * 1.8 150" 约3.0 * 2.4 180" 约3.6 * 2.6 200" 约4.2 * 3.2 卷帘屏幕（16:9） 对角线（英寸）尺寸（m）92" 2.03 * 1.44 106" 约2.34 * 1.32 133" 约2.94 * 1.65 159" 3.55 * 1.98 161" 3.55 * 2.03 背投硬幕（丹麦DNP） 规格（对角线）尺寸（m）67" 1.04 * 1.37 72" 1.10 * 1.46 84" 1.28 * 1.70 100" 1.52 * 2.03 120" 1.83 * 2.44 卷帘/支架（方幕）
规格（英寸）尺寸（m）50*50 1.27 * 1.27 60*60 1.52 * 1.52 70*70 1.78 * 1.78 84*84 2.13 * 2.13 96*96 2.44 * 2.44 108*108 2.74 * 2.74 120*120 3.05 * 3.05 144*144 3.66 * 3.66 150" 2.28 * 3.04 快装活动幕（4:3） 对角线（英寸）尺寸（m）100" 2.032 * 1.524 120" 2.438 * 1.830 150" 3.040 * 2.280 180" 3.660 * 2.740 200" 4.267 * 3.200 250" 3.675 * 4.876 300" 6.090 * 4.570
以下为幕布内实际画面内尺寸(宽屏) 单位：毫米： 投影机到幕布距离的计算公式 最小投射距离(米) = 最小焦距(米)x 画面尺寸(英寸)÷液晶片尺寸(英寸) 最大投射距离(米) = 最大焦距(米)x 画面尺寸(英寸)÷液晶片尺寸(英寸) 已知投射距离得到画面尺寸 最大投射画面(米) = 投射距离(米)x 液晶片尺寸(英寸)÷最小焦距(米) 最小投射画面(米) = 投射距离(米)x 液晶片尺寸(英寸)÷最大焦距(米) 例如： 1、Toshiba TLP-S71的焦距是26.5mm~31.5mm, 液晶片尺寸是0.7英寸LCD板，需要85英寸的画面。 最小投射距离(米)=0.0265米x 85英寸÷0.7英寸= 3.217米 最大投射距离(米)=0.0315米x 85英寸÷0.7英寸= 3.825米 2、已知：EPSON EMP-6000的焦距是24.0 - 38.2 mm, 液晶片尺寸是0.8英寸LCD 板，投射距离为4米， 求：最大的投射画面和最小的投射画面。
传动链轮： 传动链轮又称滚子链轮。 主要尺寸及基本参数配用链条的常用P=12.7 15.875 19.05 25.4 dr=7.92 10.16 11.91 15.88 链轮齿数Z 节距P 滚子外径dr 排距pt 分度圆直径d，d=p/sin180°/z 齿顶圆直径da，da=d+1.25p－dr或da=p(0.54+cot180°/z)齿根圆直径df，df=d－dr 链传动实例： 例6-1 设计一拖动某带式运输机的滚子链传动。已知条件为：电动机型号Y160M-6(额定功率P =7.5kW，转速n1=970r/min)，从动轮转速n2=300r/min，载荷平稳，链传动中心距不应小于550mm，要求中心距可调整。 解： 1、选择链轮齿数 链传动速比：由表6-5选小链轮齿数z1=25。 大链轮齿数z2=iz1=3.23×25=81，z2<120，合适。 2、确定计算功率 已知链传动工作平稳，电动机拖动，由表6-2选KA =1.3，计算功率为 Pc=KAP=1.3×7.5kW=9.75kW
3、初定中心距a0，取定链节数Lp 初定中心距a0=(30~50)p，取a0=40p。 取Lp =136节(取偶数)。 4、确定链节距p 首先确定系数KZ，KL，KP。 由表6-3查得小链轮齿数系数KZ =1.34； 由表6-9查得KL =1.09。 选单排链，由表6-4查得KP=1.0。 所需传递的额定功率为 由表6-7选择滚子链型号为10A，链节距p=15.875mm。 基础知识： 链轮分为主动链轮和从动链轮，主动链轮通过花键的形式装在发动机输出轴上；从动链轮装在摩托车驱动轮上，通过链条将动力传递给驱动轮，一般主动链轮比从动链轮要小，可起到降速增扭的效果。 传动链轮的性能特点 ①材料的选用——大链轮和小链轮都采用优质碳素结构钢进行冲压成型。 ②加工与处理工艺——采用先进的铣齿加工工艺，使齿形更精确。链轮整体进行了调质热处理，极大地提高了其综合机械性能，齿形硬度达68－72HRA以上，使链轮的耐磨性显著提高。表面进行了喷吵、电镀处理。 ③产品系列——经济实用的普通链轮和性能优越的精品链轮。
投影幕布尺寸表 卷帘屏幕（4:3）快装活动幕（4:3） 对角线（英寸）尺寸（m）对角线（英寸）尺寸（m）100" 2.032 * 1.524 100" 约2.0 * 1.5 120" 2.438 * 1.830 120" 约2.4 * 1.8 150" 3.040 * 2.280 150" 约3.0 * 2.4 180" 3.660 * 2.740 180" 约3.6 * 2.6 200" 4.267 * 3.200 200" 约4.2 * 3.2 250" 3.675 * 4.876 300" 6.090 * 4.570 卷帘屏幕（16:9）以下为幕布内实际画面内尺寸对角线（英寸）尺寸（m）单位：毫米：92" 2.03 * 1.44 80寸4:3 1626×1219 106" 约2.34 * 1.32 100寸4:3 2032×1524 133" 约2.94 * 1.65 120寸4:3 2438×1829 159" 3.55 * 1.98 150寸4:3 3048×2286 161" 3.55 * 2.03 170寸4:3 3454×2591 200寸4:3 4064×3048 背投硬幕（丹麦DNP）250寸4:3 5080×3810 规格（对角线）尺寸（m）300寸4:3 6096×4572 67" 1.04 * 1.37 350寸4:3 7112×5334 72" 1.10 * 1.46 400寸4:3 8128×6096 84" 1.28 * 1.70 450寸4:3 9144×6858 100" 1.52 * 2.03 120" 1.83 * 2.44 80寸16:9 1771×996 100寸16:9 2214×1245 卷帘/支架（方幕）120寸16:9 2657×1494 规格（英寸）尺寸（m）150寸16:9 3321×1868 50*50 1.27 * 1.27 170寸16:9 3764×2117 60*60 1.52 * 1.52 200寸16:9 4428×2491 70*70 1.78 * 1.78 250寸16:9 5535×3113 84*84 2.13 * 2.13 300寸16:9 6642×3736 96*96 2.44 * 2.44 350寸16:9 7749×4359 108*108 2.74 * 2.74 400寸16:9 8855×4981 120*120 3.05 * 3.05 450寸16:9 9962×5604 144*144 3.66 * 3.66 150" 2.28 * 3.04 投影距离=投影机TF值X幕布宽
16:9、4:3、16:10屏幕显示屏幕长宽快速计算方法对于IT产品的屏幕而言英寸是测量屏幕大小的标准单位(1英寸=2.54cm)，屏幕大小通常以对角线的长度来衡量。小到3.5寸、4.3寸手机和7寸、9.7寸平板；中到19英寸、22英寸、24英寸的显示器；大到42寸、55寸、65寸电视和100寸、120寸甚至200寸投影幕等。而且还分为4:3、16:9、16:10、5:4等多种长宽比，在很多时候经常需要知道长宽(高）尺寸，如何计算成为难题。 传统上计算长宽需要要运用三角函数的公式，需要平方开方，没有函数计算器或应用电脑中自带的计算器几乎无法得出结果，即便有计算起来相当费工夫。笔者就几种常见比例屏幕进行总结，得出如下几种快速计算方法： 16:9显示面积长宽快速计算方法： 长=对角线英寸*2.21 高=对角线英寸*1.24 更精确长宽的计算方法： 长=对角线英寸*2.2139cm 高=对角线英寸*1.2454cm 4:3显示面积长宽快速计算方法 长=对角线英寸*2 高=对角线英寸*1.5
4:3显示面积长宽精确计算方法： 长=对角线英寸*2.032 高=对角线英寸*1.524 16:10显示面长宽积快速计算方法 长=对角线英寸*2.15 高=对角线英寸*1.34 16:10显示面积长宽精确计算方法： 长=对角线英寸*2.1539 高=对角线英寸*1.3462 附件：快速计算法与传统计算方法对比（已19寸16:10为例）16:10显示器宽度和长度的比为10/16=0.625（如果是16:9的比例就用9/16=0.5625） 假设该显示器长为X，则宽为0.625X， 通过直角三角形的勾股定理我们知道，对角线的长度=长与宽的平方和再开方。则可得公式X2+（0.625X）2=（482.6）2=232902.76mm 即 X2+0.390625X2=232902.76mm 即 X2=167480.64mm 开方后得显示器的长X=409.24399mm，即40.924cm 显示器的宽0.625X=255.77749mm，即25.577cm 计算方法很繁琐，现在用快速计算法：
●标准链轮的尺寸 P ：节距，R ：滚子直径 ，N ：链轮的齿数 ◎节距直径PCD = P/(sin180°/N) ◎外径OD = P/(0.6+cot180°/N) 下表给出一种标准节距链轮的节距直径和外径(节距1)。 例： 为了得到120号NT(齿数)25链轮的节径和外径从表中可得到节距为7.9789。因此PCD=38.1×7.9789=303.98847，或者取小数点后1位并四舍五入303.99。 外径可从表中查得为8.516。因此OD=38.10×8.516=324.4596，或取小数点后1位并四舍五入324。 齿根圆直径BD=PCD —R 最大齿根距离(卡钳测量)：CD 对于奇数齿：CD=PCDcos90/N —R 对于偶数齿：CD=BD ●节距直径系数和外径系数清单 (mm) 齿数 系数 1/[sin(180/N)] 系数 0.6+cot(180/N) 齿数 系数 1/[sin(180/N)] 系数 016+cot(180/N) 齿数 系数 1/[sin(180/N)] 系数 0.6+cot(180/N) 11 12 13 14 15 16 17 3.5495 3.8637 4.1786 4.4940 4.8097 5.1258 5.4422 4.006 4.332 4.657 4.981 5.305 5.627 5 950 52 52 53 54 55 56 57 16.2441 16.5622 16.8803 17.1984 17.5166 17.8347 18.1529 16.813 17.132 17.451 17.769 18.088 18.407 18.725 91 92 93 94 95 96 97 28.9720 29.2902 29.6085 29.9267 30.2449 30.5632 30.8815 29.290 29.873 30.192 30.510 30.828 31.147 31.465
投影幕布尺寸表 卷帘屏幕（4:3） 对角线（英寸）尺寸（m）100" 约2.0 * 1.5 120" 约2.4 * 1.8 150" 约3.0 * 2.4 180" 约3.6 * 2.6 200" 约4.2 * 3.2 卷帘屏幕（16:9） 对角线（英寸）尺寸（m）92" 2.03 * 1.44 106" 约2.34 * 1.32 133" 约2.94 * 1.65 159" 3.55 * 1.98 161" 3.55 * 2.03 背投硬幕（丹麦DNP） 规格（对角线）尺寸（m）67" 1.04 * 1.37 72" 1.10 * 1.46 84" 1.28 * 1.70 100" 1.52 * 2.03 120" 1.83 * 2.44 卷帘/支架（方幕） 规格（英寸）尺寸（m）50*50 1.27 * 1.27 60*60 1.52 * 1.52 70*70 1.78 * 1.78 84*84 2.13 * 2.13 96*96 2.44 * 2.44 108*108 2.74 * 2.74 120*120 3.05 * 3.05 144*144 3.66 * 3.66 150" 2.28 * 3.04 快装活动幕（4:3） 对角线（英寸）尺寸（m）100" 2.032 * 1.524 120" 2.438 * 1.830 150" 3.040 * 2.280 180" 3.660 * 2.740 200" 4.267 * 3.200 250" 3.675 * 4.876 300" 6.090 * 4.570 以下为幕布内实际画面内尺寸 单位：毫米： 80寸4:3 1626×1219 100寸4:3 2032×1524 120寸4:3 2438×1829 150寸4:3 3048×2286 170寸4:3 3454×2591 200寸4:3 4064×3048 250寸4:3 5080×3810 300寸4:3 6096×4572 350寸4:3 7112×5334 400寸4:3 8128×6096 450寸4:3 9144×6858 80寸16:9 1771×996 100寸16:9 2214×1245 120寸16:9 2657×1494 150寸16:9 3321×1868 170寸16:9 3764×2117 200寸16:9 4428×2491 250寸16:9 5535×3113 300寸16:9 6642×3736 350寸16:9 7749×4359 400寸16:9 8855×4981 450寸16:9 9962×5604
投影机安装尺寸计算方法 2009-09-06 21:43:34| 安装之前务必先确认两墙之间的精确距离，然后减去15厘米机身与墙壁挂件厚度，即为实际投影距离（假设为X值，单位米）X值除以3.75再乘以100即为该投影距离实际可投的最大画面尺寸（假设为Y值，单位英寸）Y值除以1.4（投影机变焦倍数）即为该投影距离实际可投的最小画面尺寸（假设为Z值，单位英寸） 举例：假设我家两墙距离4.2米，那么4.2米减去15厘米，则实际投影距离X值为4.05米，4.05除以3.75再乘以100，则最大投影画面尺寸Y值为108寸，Y值108寸除以1.4则最小投影画面尺寸Z值为77寸，这样我可以选择从77寸到108寸之间的投影幕，在这个范围内当然是越大越好，不过注意，如果两墙距离更长甚至超过5米，但最大不建议投超过120寸画面，毕竟流明亮度有限。 确定好画面与幕布尺寸之后，接下来确定画面高度，一般是以画面中心高于观看者观看时眼睛高度30厘米为准，具体视个人喜好，有人喜欢稍高有人喜欢稍低一点，这个自行决定。 以上面的例子而言，我最后选择了定做108寸16：9的幕布（108寸为非标准尺寸，通常只能定做），其画面区域长宽规格为238x130厘米，本人观看时眼睛高度115厘米，那么115加30减去画面高度除以2，则幕布下沿离地就是145-65=80厘米，而画面上沿离地就是210厘米，通常幕布的默认上黑边是30厘米左右，那么不定做加长上黑边的话，幕布整体高度就是130厘米画面区域高度加上上黑边30厘米加上10厘米幕壳等于170厘米，那么幕布就只能安装在离地250厘米的高度，如果天花板高度小于250厘米，那么幕布可以装在天花板上，否则就只能装在墙上。如果天花板高度大于250厘米而又不愿幕布装在墙上，想装在天花板或者隐藏式幕槽，就必须定做加长幕布上黑边了，以天花板高度2.8米为例，则280厘米减去画面下沿离地80厘米减去画面高度130厘米减去幕壳10厘米=60厘米，即默认30厘米黑边的基础上再加长30厘米。如果幕布安装在天花板隐藏式幕槽，则应酌情再增加15厘米黑边，即再加长45厘米黑边，总上黑边高度达到75厘米. 幕布规格尺寸与安装高度确认好了，就可以开始确定机器高度和位置了。还是以上述为例，2.8米天花板高，定做108寸16：9幕布，幕布装天花板上，定做60厘米上黑边，画面下沿离地80厘米，画面上沿离地210厘米。 投影距离是指投影镜头到投影屏幕之间的距离，这一数值与投影尺寸息息相关，投影距离越大，可获得的画面尺寸越大；投影距离越小，可获得的画面尺寸越小。 ● 投影距离对照表
分度圆d 齿顶圆da 齿根圆df 齿侧凸缘dg 分度圆d 齿顶圆da 齿根圆df 齿侧凸缘dg 分度圆d 齿顶圆da 齿根圆df 齿侧凸缘dg 1353.06858.3845.14837.966.33572.9856.17547.779.60287.667.69257.51457.07362.5049.15342.171.34278.1361.18252.885.61093.873.70063.61561.08466.6153.16446.276.35583.2666.19558.091.62599.979.71569.81665.09870.7157.17850.381.37388.3871.21363.197.647106.185.73775.91769.11674.8061.19654.486.39593.5076.23568.2103.674112.291.76482.11873.13678.8865.21658.491.42098.6081.26073.3109.705118.397.79588.21977.15982.9669.23962.596.449103.7186.28978.4115.739124.4103.82994.32081.18487.0473.26466.6101.480108.8091.32083.5121.776130.6109.866100.42185.21191.1277.29170.7106.513113.9096.35388.6127.816136.7115.906106.62289.23995.1981.31974.7111.548118.99101.38893.7133.858142.8121.948112.72393.26899.2685.34878.8116.585124.07106.42598.8139.902148.9127.992118.82497.298103.3289.37882.9121.623129.16111.463103.9145.948155.0134.038124.925101.330107.3993.41086.9126.662134.24116.502108.9151.995161.1140.085131.026105.362111.4597.44291.0131.703139.31121.543114.0158.043167.2146.133137.127109.395115.51101.47595.1136.744144.39126.584119.1164.093173.3152.183143.128113.429119.57105.50999.1141.786149.47131.626124.2170.143179.4158.233149.229117.463123.63109.543103.2146.829154.54136.669129.2176.195185.4164.285155.330121.498127.69113.578107.2151.873159.61141.713134.3182.247191.5170.337161.431125.533131.75117.613111.3156.917164.68146.757139.4188.300197.6176.390167.532129.569135.80121.649115.4161.961169.75151.801144.5194.354203.7182.444173.633133.605139.86125.685119.4167.007174.82156.847149.5200.408209.8188.498179.734137.642143.91129.722123.5172.052179.89161.892154.6206.463215.9194.553185.735141.679147.97133.759127.5177.099184.96166.939159.7212.518221.9200.608191.836145.716152.02137.796131.6182.145190.02171.985164.7218.574228.0206.664197.937 149.754156.07141.834135.6187.192195.09177.032169.8 224.631234.1212.721204.0 12A p 19.05 d1 11.91 排距pt22.78 齿数8A p12.7 d1 7.92 排距pt 14.3810A p 15.875 d1 10.16 排距pt18.11
投影幕尺寸距离数对照表
————————————————————————————————作者：————————————————————————————————日期：
投影幕尺寸参数对照表 投影幕参数对照表 卷帘屏幕（4:3） 对角线（英寸）尺寸（m）100" 约 2.0 * 1.5 120" 约 2.4 * 1.8 150" 约 3.0 * 2.4 180" 约 3.6 * 2.6 200" 约 4.2 * 3.2 卷帘屏幕（16:9） 对角线（英寸）尺寸（m） 92" 2.03 * 1.44 106" 约 2.34 * 1.32 133" 约 2.94 * 1.65 159" 3.55 * 1.98 161" 3.55 * 2.03 卷帘/支架（方幕） 规格（英寸）尺寸（m）50*50 1.27*1.27 60*60 1.52*1.52 60*60 1.52*1.52 70*70 1.78*1.78 84*84 2.13*2.13 84*84 2.13*2.13 96*96 2.44*2.44 108*108 2.74*2.74 120*120 3.05*3.05 144*144 3.66*3.66 快装活动幕（4:3） 对角线（英寸）尺寸（m）100" 2.032 * 1.524 120" 2.438 * 1.830 150" 3.040 * 2.280 180" 3.660 * 2.740 200" 4.267 * 3.200 250" 3.675 * 4.876 300" 6.090 * 4.570 背投硬幕（丹麦DNP） 规格(对角线) 尺寸（M） 67" 1.04 * 1.37 72" 1.10 * 1.46 84" 1.28 * 1.70 100" 1.52 * 2.03 120" 1.83 * 2.44 150" 2.28 * 3.04 另： 内尺寸 单位：毫米：
投影幕布尺寸表 卷帘屏幕（4:3）卷帘屏幕（16:9） 对角线（英寸）尺寸（m）对角线（英寸）尺寸（m）100" 约2.0 * 1.5 92" 2.03 * 1.44 120" 约 2.4 * 1.8 106" 约 2.34 * 1.32 150" 约 3.0 * 2.4 133" 约 2.94 * 1.65 180" 约 3.6 * 2.6 159" 3.55 * 1.98 200" 约 4.2 * 3.2 161" 3.55 * 2.03 背投硬幕（丹麦DNP）卷帘/支架（方幕） 规格（对角线）尺寸（m） 50*50 1.27 * 1.27 67" 1.04 * 1.37 60*60 1.52 * 1.52 72" 1.10 * 1.46 70*70 1.78 * 1.78 84" 1.28 * 1.70 84*84 2.13 * 2.13 100" 1.52 * 2.03 96*96 2.44 * 2.44 120" 1.83 * 2.44 108*108 2.74 * 2.74 120*120 3.05 * 3.05 144*144 3.66 * 3.66 150" 2.28 * 3.04 快装活动幕（4:3） 对角线（英寸）尺寸（m） 100" 2.032 * 1.524 120" 2.438 * 1.830 150" 3.040 * 2.280 180" 3.660 * 2.740 200" 4.267 * 3.200 250" 3.675 * 4.876 300" 6.090 * 4.570 以下为幕布内实际画面内尺寸 单位：毫米： 80寸4:3 1626×1219 100寸4:3 2032×1524 120寸4:3 2438×1829 150寸4:3 3048×2286 170寸4:3 3454×2591 200寸4:3 4064×3048 250寸4:3 5080×3810 300寸4:3 6096×4572 350寸4:3 7112×5334 400寸4:3 8128×6096 450寸4:3 9144×6858 80寸16:9 1771×996 100寸16:9 2214×1245 120寸16:9 2657×1494 150寸16:9 3321×1868 170寸16:9 3764×2117 200寸16:9 4428×2491 250寸16:9 5535×3113 300寸16:9 6642×3736 350寸16:9 7749×4359 400寸16:9 8855×4981 450寸16:9 9962×5604
1：直投背投距离=屏幕的底边长度x投影机镜头的倍数 120寸屏幕底边为2489(mm) x 现在普通投影机的镜头倍数2.0=直投背投距离4972(mm) 2:次反射背投距离=屏幕的底边长度x投影机镜头的倍数x 0.6 120寸屏幕底边为2489(mm) x 现在普通投影机的镜头倍数2.0 x 0.6=直投背投距离2983.2(mm) 以上公式只做为参照，实际距离视环境及设备等因素决定 2: 实际屏幕亮度=投影机输出光强x屏幕增益平均亮度(英尺-朗伯)：平均亮度(英尺-朗伯) = 实际屏幕总亮度/ 屏幕面积(英尺2) 因为我们通常使用屏幕对角线尺寸(英寸)来表示画面大小，因此： 16：9画面：平均亮度= 337x投影机输出光强x屏幕增益/屏幕对角线的平方(英寸) 4：3画面：平均亮度= 300x投影机输出光强x屏幕增益/屏幕对角线的平方(英寸) 实例：已知：VW11HT的输出光强为1000流明，投射100″ 16：9的画面，屏幕增益为1。求：此时的屏幕亮度？ 屏幕亮度：337×1000x1/10000=33.7 (英尺-朗伯) 实例：已知：VW11HT的输出光强为1000流明，屏幕增益为1。求：要达到16 footlamberts以上的亮度，最大的屏幕尺寸是多少？ 屏幕对角线的平方 = 337 x 1000 / 16= 21062.5平方英寸最大屏幕尺寸：145英寸实际意义：VW11HT在全遮光的环境下，要达到理想的亮度，最大的画面尺寸是145英寸。如果你想要投得更大，你需要使用高增益的银幕。虽然规格书上讲VW11HT可以最大投影到400英寸，实际上由于亮度太低，400英寸对于观看画面来讲没什么意义。 背投暗房空间如何计算 公式如下： 1：直投背投距离=屏幕的底边长度x投影机镜头的倍数
第6章链传动 本章提示： 链传动由两个链轮和绕在两轮上的中间挠性件-----链条所组成。靠链条与链轮之间的啮合来传递两平行轴之间的运动和动力，属于具有啮合性质的强迫传动。其中，应用最广泛的是滚子链传动。 本章介绍了链传动的工作原理、特点及应用范围；重点分析了链传动的运动不均匀性（即多边形效应）产生的原因和链传动的失效形式；阐明了功率曲线图的来历及使用方法；着重讨论了滚子链传动的设计计算方法及主要参数选择；简要介绍了齿形链的结构特点以及链传动的润滑和张紧的方法。 基本要求 1)．了解链传动的工作原理、特点及应用 2)．了解滚子链的标准、规格及链轮结构特点。 3)．掌握滚子链传动的设计计算方法。 4)．对齿形链的结构特点以及链传动的布置、张紧和润滑等方面有一定的了解。 6.1 概述
链传动是由装在平行轴上的主、从动链轮和绕在链轮上的环形链条所组成，见图6.1，以链作中间挠性件，靠链与链轮轮齿的啮合来传递运动和动力。 在链传动中，按链条结构的不同主要有滚子链传动和齿形链传动两种类型： 1．滚子链传动 滚子链的结构如图6.2。它由内链板1、外链板2、销轴3、套筒4和滚子5组成。链传动工作时，套筒上的滚子沿链轮齿廓滚动，可以减轻链和链轮轮齿的磨损。
把一根以上的单列链并列、用长销轴联接起来的链称为多排链，图6.3为双排链。链的排数愈多，承载能力愈高，但链的制造与安装精度要求也愈高，且愈难使各排链受力均匀，将大大降低多排链的使用寿命，故排数不宜超过4排。当传动功率较大时，可采用两根或两根以上的双排链或三排链。
为了形成链节首尾相接的环形链条，要用接头加以连接。链的接头形式见图6.4。当链节数为偶数时采用连接链节，其形状与链节相同，接头处用钢丝锁销或弹簧卡片等止锁件将销轴与连接链板固定；当链节数为奇数时，则必须加一个过渡链节。过渡链节的链板在工作时受有附加弯矩，故应尽量避免采用奇数链节。 链条相邻两销轴中心的距离称为链节距，用p表示，它是链传动的主要参数。 滚子链已标准化，分为A、B两种系列。A系列用于重载、高速或重要传动；B系列用于一般传动。表6.1列出了部分滚子链的基本参数和尺寸。
链轮的直径一般没有用,设计时只要知道链轮的齿数和规格就可以了,直径可以计算,假设齿数23,链条是5分的,链轮的直径就是边长为5/8*25.4的23边正边形的内切圆.一般购买的标准链轮上都会有齿数和规格的钢印.希望可以帮到你. 齿轮没有节距链轮才有节距 你说的那个叫模数 1模数大约等于3.14,也就是圆周率中的派,2模数就是6.28 1,分度圆直径(节径)=模数*齿数 2,外径=分度圆直径+齿顶高系数*模数 3,内径=分度圆直径-齿底间隙系数*模数 4,齿顶高系数=1~1.25 5,齿底间隙系数=0.75~1 节距44，45 滚子直径25，40 齿数27 帮我算出尺寸 链轮分度圆直径：d=p/sin（180°/z）齿顶圆直径：dmax=d+1.25p-d1 dmin=d+（1-1.6/z）p-d1 齿根圆直径：df=d-d1 注：p 链条节距z 链轮齿数d1 链条滚子直径 齿轮上的每一个用于啮合的凸起部分，均称为轮齿。一般说来，这些凸起部分呈辐射状排列。它被用于与配对齿轮上的类似的凸起部分接触，由此导致齿轮的持续啮合运转。 齿轮整个圆周上轮齿的总数称为齿数，一般以字母z表示。
有齿的轮状机件，是机器上最常用、最重要的零件之一。通常都是成对啮合，其中一个转动，另一个就被带动。用来改变传动方向、转动方向、转动速度、力矩等。也叫牙轮。也用以比喻整个事业不可缺少的部分。秦牧《核心》：“真正使我们的文艺成为整个无产阶级革命事业的齿轮和螺丝钉。” 机械设备的重要基础零件。埃及、巴比伦早在公元前400～前200年开始使用齿轮，中国在战国末期至秦代(公元前221以前)开始使用。亚里士多德(公元前384～前322)所著的《机械问题》是关于齿轮的最早文献记载。齿轮应用极广，其传动比可高达100～200(单级)，圆周速度范围为0.1～200 m/s，转速范围为1～20000 r/min，最大传递功率可达50000 kW，低速重载时转矩高达1.4×10N·m，高精度圆柱齿轮副的传动效率可达0.99以上，使用寿命一般为5～10年，较好时可达20～30年。[1] 轮齿折断是指齿轮一个或多个齿的整体或其局部的断裂。它通常是由于轮齿的交变应力超过了材料的疲劳极限所造成。有时，也可能由短时过载所造成。 轮齿折断大致可分三种情况：疲劳折断、过载折断和随机断裂。
精确计算投影机到幕布距离的方法-投影机幕布尺寸-投影频幕最佳观看距离投影幕布尺寸表 卷帘屏幕（4:3） 对角线（英寸）尺寸（m） 100" 约2.0 * 1.5 120" 约2.4 * 1.8 150" 约3.0 * 2.4 180" 约3.6 * 2.6 200" 约4.2 * 3.2 卷帘屏幕（16:9） 对角线（英寸）尺寸（m） 92" 2.03 * 1.44 106" 约2.34 * 1.32 133" 约2.94 * 1.65 159" 3.55 * 1.98 161" 3.55 * 2.03 背投硬幕（丹麦DNP） 规格（对角线）尺寸（m） 67" 1.04 * 1.37 72" 1.10 * 1.46 84" 1.28 * 1.70 100" 1.52 * 2.03 120" 1.83 * 2.44 卷帘/支架（方幕） 规格（英寸）尺寸（m） 50*50 1.27 * 1.27 60*60 1.52 * 1.52 70*70 1.78 * 1.78 84*84 2.13 * 2.13 96*96 2.44 * 2.44 108*108 2.74 * 2.74 120*120 3.05 * 3.05 144*144 3.66 * 3.66 150" 2.28 * 3.04 快装活动幕（4:3） 对角线（英寸）尺寸（m） 100" 2.032 * 1.524 120" 2.438 * 1.830 150" 3.040 * 2.280 180" 3.660 * 2.740
200" 4.267 * 3.200 250" 3.675 * 4.876 300" 6.090 * 4.570 以下为幕布内实际画面内尺寸 单位：毫米： 80寸4:3 1626×1219 100寸4:3 2032×1524 120寸4:3 2438×1829 150寸4:3 3048×2286 170寸4:3 3454×2591 200寸4:3 4064×3048 250寸4:3 5080×3810 300寸4:3 6096×4572 350寸4:3 7112×5334 400寸4:3 8128×6096 450寸4:3 9144×6858 80寸16:9 1771×996 100寸16:9 2214×1245 120寸16:9 2657×1494 150寸16:9 3321×1868 170寸16:9 3764×2117 200寸16:9 4428×2491 250寸16:9 5535×3113 300寸16:9 6642×3736 350寸16:9 7749×4359 400寸16:9 8855×4981 450寸16:9 9962×5604 精确计算投影机到幕布距离的方法 1、Toshiba TLP-S71的焦距是26.5mm~31.5mm, 液晶片尺寸是0.7英寸LCD板，需要85英寸的画面。 最小投射距离（米）=0.0265米x 85英寸÷0.7英寸= 3.217米 最大投射距离（米）=0.0315米x 85英寸÷0.7英寸= 3.825米 2、已知：EPSON EMP-6000的焦距是24.0 - 38.2 mm，液晶片尺寸是0.8英寸LCD 板，投射距离为4米，求：最大的投射画面和最小的投射画面。 最大投射画面（英寸）=4米x 0.8英寸÷0.024米= 133.3英寸 最小投射画面（英寸）=4米x 0.8英寸÷0.0382米= 83英寸 上面提到投影画面尺寸，我们需要根据投影画面尺寸来选择投影屏幕尺寸,我们现在所说的屏幕尺寸实际为屏幕对角线的长度，单位为英寸。一般我国的尺刻度为米，且量长和款比较方便，郑州金豫华投影所以有必要知道根据屏幕尺寸（英寸）得到屏幕宽度（米）和屏幕高度（米） 长度单位换算公式：1英寸=2.54厘米=0.0254米
投影距离和投影画面尺寸的计算公式 最小投射距离（米） = 最小焦距（米）x 画面尺寸（英寸）÷ 液晶片尺寸（英寸） 最大投射距离（米） = 最大焦距（米）x 画面尺寸（英寸）÷ 液晶片尺寸（英寸） 最大投射画面（英寸） = 投射距离（米）x 液晶片尺寸（英寸）÷ 最小焦距（米）最小投射画面（英寸） = 投射距离（米）x 液晶片尺寸（英寸）÷ 最大焦距（米）长度单位换算公式： 1英寸=2.54厘米=0.0254米 1 英尺＝1 2 英寸＝0.3048 米 1 毫米＝0.03937 英寸 1 厘米＝10 毫米＝0.3937 英寸 1 分米=10厘米=3.937英寸 1 米＝10分米＝1.0936码＝3.2808英尺 普通屏幕的宽度和高度的比为4:3 ，于是由勾股定理得到： 屏幕宽度（米）=屏幕尺寸（英寸）x 0.0254x 0.8 =屏幕尺寸（英寸）÷50 屏幕高度（米）=屏幕尺寸（英寸）x 0.0254x 0.6 =屏幕尺寸（英寸）÷66 得到的单位为米 例如： （1）、已知：EPSON EMP-820的焦距是28.3mm~37.98mm, 液晶片尺寸是0.9英寸LCD板，需要72英寸的画面。 求：最小的投射距离和最大的投射距离。 最小投射距离（米）=0.0283米 x 72英寸÷0.9英寸 = 2.264米 最大投射距离（米）=0.03798米x 72英寸÷0.9英寸 = 3.0384米 （2）、已知：EPSON EMP-8300的焦距是53mm~72mm, 液晶片尺寸是1.4英寸LCD 板，投射距离为5米， 求：最大的投射画面和最小的投射画面。 最大投射画面（英寸） =5米x 1.4英寸÷0.053米 = 132英寸 屏幕尺寸计算： 长度单位换算公式：1英寸=2.54厘米=0.0254米 普通屏幕的宽度和高度的比为4:3 ，于是由勾股定理得到： 屏幕宽度（米）=屏幕尺寸（英寸）x 0.0254米/英寸x 0.8 大约=屏幕尺寸（英寸）÷50 屏幕高度（米）=屏幕尺寸（英寸）x 0.0254米/英寸x 0.6 大约=屏幕尺寸（英寸）÷66 得到的单位为米
投影幕xx： 大屏幕显示系统方案 xx银幕 大屏幕显示系统广泛应用于通信、电力、军队指挥机构，在提供共享信息、决策支持、态势显示方面发挥着重要作用。 大屏幕显示系统是集多种信息接收处理显示、多类人员操作控制于一体的多媒体互动系统，涉及声光电多方面技术问题，也涉及有关部门的管理协调问题，还与显示大厅整体结构密不可分，必须注重需求为主、统筹兼顾、运用综合集成技术，才能使之达到预期效果。 一、主要功能与要求 大屏幕显示系统的设计首先要提出需求，以下为通用的主要功能与要求。 1.信息接收 系统不仅要能接收VG A、RG B、网络计算机信息，还要能接收宽带语音、视频信号，并能根据需要进行适当的信息转换。 2.信息显示 系统能以多媒体的形式发布共享信息，能以不同的模式、按照划分区域显示态势、文本、表格和视频图像信息。要求态势显示清晰、分辨率高，文字、图像显示清晰稳定。 3.预览、摄像与切换 为保证投影显示信息的准确性和质量，系统必须具有预览功能，用于图像的预审。显示大厅内应安装摄像机，用以提取管理控制机构工作的视频图像。系统应具有切换显示功能，满足多路信息显示需要。
4.电视电话会议 系统能利用监控、预览、切换、通信及终端控制设备，保持与有关方面的视讯联系，随时可以召开电视电话会议。5.控制方式 系统允许领导人员、业务工作人员、保障人员，以集中控制、移动控制、授权控制的方式，对大屏幕进行开关机、开设窗口、选择信源、投影显示、调整音响和照明等操作。 6.依据标准优化设计 系统设备配置复杂、电缆信号繁多、安装工艺和环境条件要求高，要按照机线标准化、电磁兼容性标准和大屏幕安装要求，进行工程布线和设备安装，确保系统能够长期稳定运行。 二、系统布局 1.基本布局 大屏幕显示系统的可用布局方案有： 影院型、圆桌会议型、阶梯教室型、线型。 影院型布局的大屏幕在显示大厅的正前方，领导人员席居中，业务员席位于领导人员前后或两侧，技术保障人员在领导人员后专门设置的控制室内，便于对大屏幕显示进行观察控制。观摩席在后排或外侧，其参观或观摩不影响正常工作。这种布局使每个席位尽可能处于大屏幕的最佳观看位置，有利于扩充席位，能接纳的人员较多，适宜分散决策的管理体制，因此屏幕尺寸可以较大而且不止一块，集中布置在正前方。 但是这种布局不利于领导人员与其他成员之间的交谈。圆桌会议型布局可设三块屏幕，主屏幕位于圆桌的一端，辅屏幕位于主屏幕两侧，幕间夹角视人数而定。领导人员位于圆桌的另一端，处于最佳的观看位置，业务员或辅助决策领导人员位于圆桌两侧，主要观看本席位正面的屏幕。这种结构有利于领导人员观看大屏幕并与其他成员之间的研讨，但不利于辅助决策领导人员观看其他屏幕，需要通过合理划分显示区域和内容弥补解决。
链轮参数计算公式 This manuscript was revised by the office on December 22, 2012
参数计算公式： :d=p/sin180°/z p=节距可查表 z=齿数 齿顶圆(外径):D=p×＋cot180°/z) 给你常用链轮节距你自已算算,不明白再问我 3/8= 1/2= 5/8= 3/4= 3分 4分 5分 6分 分度圆直径：d=p/sin（180°/z） ：dmax=d+ dmin=d+（z）p-d1 ：df=d-d1 注：p 链条节距z 链轮齿数d1 链条滚子直径 链轮型号：包含非标链轮（根据客户图纸定制），（美标和公制）。链轮常用材料：C45 链轮常用加工方法：淬火处理，表面。 链轮齿数选用的一般原则： 19 齿或以上
一般用于中高转速、正常工作条件下运行的主动链轮。 17 齿 只用于小节距主动链轮。 23 齿或多过23齿 推荐用于有冲击的情况。当速比低时，用高齿数链轮可以大大减少i链节的转动量、链条的拉伸负荷和轴承的负荷。 编辑本段链轮的结构设计 1. 链轮的齿形图1 链轮齿形必须保证链节能平稳自如地进入和退出啮合，尽量减少啮合时的链节的冲击和接触应力，而且要易于加工。 常用的链轮端面齿形 1。它是由三段圆弧aa、ab、cd和一段直线bc构成，简称三圆弧-直线齿形。齿形用标准刀具加工，在链轮工作图上不必绘制端面齿形，只需在图上注明"齿形按3RGB1244-85规定制造"即可，但应绘制链轮的轴面齿形，见图2，其尺寸参阅有关设计手册。参数计算前面已经提到，不做重复叙述！ 2. 链轮结构 小直径链轮一般做成整体式，中等直径链轮多做成辐板式，为便于搬运、装卡和减重，在辐板上开孔，大直径链轮可做成组合式，此时齿圈与轮芯可用不同材料制造！例如C45，不锈钢等材料。
