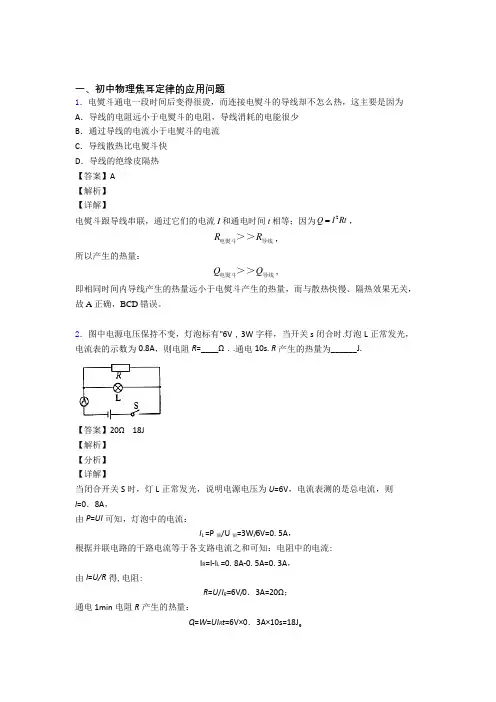

一、初中物理焦耳定律的应用问题
1．电熨斗通电一段时间后变得很烫，而连接电熨斗的导线却不怎么热，这主要是因为 A ．导线的电阻远小于电熨斗的电阻，导线消耗的电能很少 B ．通过导线的电流小于电熨斗的电流 C ．导线散热比电熨斗快 D ．导线的绝缘皮隔热 【答案】A 【解析】 【详解】
电熨斗跟导线串联，通过它们的电流I 和通电时间t 相等；因为2
Q I Rt ，
R R 电熨斗导线＞＞，
所以产生的热量：
Q Q 电熨斗导线＞＞，
即相同时间内导线产生的热量远小于电熨斗产生的热量，而与散热快慢、隔热效果无关，故A 正确，BCD 错误。
2．图中电源电压保持不变，灯泡标有"6V ，3W 字样，当开关s 闭合时.灯泡L 正常发光，电流表的示数为0.8A ，则电阻R =____Ω．.通电10s. R 产生的热量为______J.
【答案】20Ω 18J 【解析】 【分析】 【详解】
当闭合开关S 时，灯L 正常发光，说明电源电压为U =6V ，电流表测的是总电流，则I =0．8A ，
由P =UI 可知，灯泡中的电流：
I L =P 额/U 额=3W/6V=0.5A ，
根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:
I R =I-I L =0.8A-0.5A=0.3A ，
由I =U/R 得,电阻:
R =U /I R =6V/0．3A=20Ω；
通电1min 电阻R 产生的热量：
Q =W =UI R t =6V×0．3A×10s=18J 。
3．家用电吹风的简化电路如图所示，主要技术参数如表。则该电吹风正常工作吹热风时，电热丝的阻值是___________Ω，正常工作吹热风5min 电热丝产生的热量是___________J 。
【答案】55 2.64×105 【解析】 【详解】
(1)[1]由表格数据可知，电吹风吹冷风时的功率，即电动机的功率为120W ，由图知，电吹风正常工作且吹热风时，电动机和电热丝并联，因电路的总功率等于各用电器功率之和，所以电热丝的功率：
1000W 120W 880W M P P P
=-=-=电热丝热； 并联电路中各支路两端的电压相等，由2
U P R
=可得电热丝的电阻：
()2
2
220V 55880W U R P ===Ω电热丝
电热丝
； [2]电吹风正常工作且吹热风时，5分钟内电流通过电热丝产生的热量：
5880W 560 2.6410J R Q W P t s ===??=?。
4．将阻值为R 甲=40Ω和R 乙=10Ω的两个电阻串联后接在电源上，相同时间内，两电阻中产生热量较多的是 _____。若将两电阻并联后接在4 V 的电源上，1 min 内两电阻产生的总热量为_____J 。 【答案】R 甲 120 【解析】 【分析】 【详解】
[1]已知R 甲＞R 乙，根据焦耳定律Q =2I Rt ，两个电阻串联后，通过的电流相等，相同时间内，电阻R 甲产生热量较多。 [2]两电阻并联，由Q =2I Rt ,I =
U
R
得， Q 甲=2U t R 甲=()24V 60s 40Ω?=24J ，Q 乙=2U t R 乙
=()24V 60s 10Ω?=96J
共产生的热量
Q =Q 甲+Q 乙=24J+96J=120J
5．两定值电阻R A 和R B 中的电流与其两端电压的关系如图所示，若将两电阻串联在电压为3V 的电源两端，电路的总功率为________ W ，通电一段时间后，R A 和R B 产生的热量之比是________ ．
【答案】0.6 1：2 【解析】 【分析】 【详解】 由图象知，
U =3V 时，I A =0.6A ，I B =0.3A ，
根据U
R I
=
，电阻 3V 50.6A
A A U R I ===Ω， 3V 100.3A
B B U R I =
==Ω， 两电阻串联时，电路总电阻
R =R A +R B =5Ω+10Ω=15Ω，
电路总功率
22(3V)0.6W 15U P R ===Ω
；
A 、
B 两电阻串联流过它们的电流I 相等，通电一段时间产生的热量之比
2251102
A A A
B B B Q I R t R Q I R t R Ω====Ω．
6．如图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U 形管中液面的高度的变化反映密闭空气温度的变化，下列说法正确的是（ ）
A．该实验装置是为了探究电流产生的热量与电流大小的关系
B．将左边容器中的电阻丝换成10Ω的，可以探究电流产生的热量与电阻的关系
C．该实验装置是利用U形管中液体的热胀冷缩来反映电阻丝放出热量多少的
D．通电一段时间后，左侧电阻丝产生的热量比右侧电阻丝产生的热量多
【答案】AD
【解析】
【分析】
【详解】
A．装置中一个5Ω的电阻与两个5Ω的电阻并联后再串联，根据串联电路的电流特点可知，右边两个电阻的总电流和左边电阻的电流相等，即
I右=I左
两个5Ω的电阻并联，根据并联电路的电流特点知
I右=I1+I2
两电阻的阻值相等，则支路中电流相等，即
I1=I2
所以右边容器中通过电阻的电流是左侧通过电流的一半，即是研究电流产生的热量与电流的关系，故 A正确；
B．将左边容器中的电阻丝换成10Ω的电阻丝后，左右容器中的电阻和电流都不同，没有控制好变量，所以不能探究电流产生的热量与电阻的关系，故B错误；
C．该实验装置是利用U形管中空气的热胀冷缩来反应热的多少，虽然产生热量的多少不能直接观察，但可以通过U形管液面高度差的变化来反映，故C错误；
D．通过左边容器中的电阻丝的电流大，由Q=I2Rt可知，左边电阻丝产生的热量多，温度升得较快，故D正确。
故选AD。
7．电阻A和B连接在某一电路，通过它们的电流与其两端电压的关系如图所示。由图中信息可知（）
A ．电阻A 的阻值为5Ω
B ．当通过电阻B 的电流为0A 时，电阻B 的阻值为0Ω
C ．当电阻A 、B 串联在电压为3V 的电源两端时，它们的电功率之比为A B :1:2P P =
D ．当电阻A 、B 并联在电压为3V 的电源两端时，5min 它们产生的电热之比:2:1A B Q Q = 【答案】ACD 【解析】 【分析】
本题考查串联、并联电路的特点，电功率的计算，电热的计算，应用I -U 图象和欧姆定律解题。 【详解】
A ．由图象可知，电阻A 、
B 的I -U 图象是倾斜的直线，则两个都是定值电阻，当A 两端的电压为3V 时，通过它的电流为0.6A ，那么A 的电阻
35Ω0.6U V R I A
=
== 故A 符合题意；
B ．导体的电阻是其本身的一种性质，其两端有无电压，不会影响其电阻的大小，故B 不符合题意；
C ．由图象可知，电阻A 、B 串联，电源电压为3V 时，通过电路的电流应该是0.2A ，此时A 、B 两端的电压分别为1.0V 和2.0V ，根据P =UI 得，各电阻的电功率之比为
P A :P B =U A :U B =1.0V:2.0V=1:2
故C 符合题意；
D ．当电阻A 、B 并联在电压为3V 的电源两端时，由图象可知，通过两电阻的电流分别为0.6A 和0.3A ，根据Q =UIt 得，在5min 内，两电阻产生的电热之比
Q A :Q B =I A :I B =0.6A:0.3A=2:1
故D 符合题意。 故选ACD 。
8．下列用电器中，主要是利用电流热效应来工作的是 A ．电风扇 B ．电视机 C ．电饭锅 D ．LED 灯
【答案】C 【解析】 【详解】
A ．电风扇工作是电能主要转化为机械能，利用通电导体在磁场中受到力的作用，故A 不符合题意；
B ．电视机工作是电能主要转化为光能，故B 不符合题意；
C ．电饭锅工作是电能主要转化为内能，主要是利用电流热效应来工作，故C 符合题意；
D ．LED 灯工作是电能主要转化为光能，故D 不符合题意。
9．如图所示的是探究灯泡灯丝的电阻特性的实验电路，所使用的器材有：小灯泡L （额定电压2.5V ，额定电流0.25A ）、电压表V （量程15V ，内阻未知）、电流表A （量程0.6A ，内阻0.2Ω）、阻值为30Ω的定值电阻R 0、滑动变阻器R 、恒定电源（电压15V ，内阻不计）、开关S 、导线若干。闭合开关S ，调节滑动变阻器的滑片到某一位置，当电流表的示数为0.55A 时，小灯泡L 正好正常发光。
(1)小灯泡L 正常发光时的电阻是多少？ (2)此时电压表的示数是多少？
(3)通电1min ，电流表A 消耗的电能是多少？ 【答案】(1) 10Ω；(2) 6.5V ；(3) 3.63J 【解析】 【分析】 【详解】
(1)小灯泡L 正常发光时的电阻是
2.5V
=
10Ω0.25A
U R I =
=额额额
(2)由图像可知电压表与灯L 串联后与定值电阻R 0并联，小灯泡L 正好正常发光，则电压表与灯L 串联支路的电流为0.25A ，由并联分流可知，定值电阻R 0的电流为
0.55A-0.25A=0.3A
则两支路的路端电压为
000=0.3A 30Ω=9V U I R =?
由串联分压可知电压表的示数为
9V-2.5V=6.5V
(3)通电1min ，电流表A 消耗的电能是
()2
2A 0.55A 0.2Ω60s=3.63J Q I R t ==??
答：(1)小灯泡L 正常发光时的电阻是10Ω； (2) 电压表的示数为6.5V ；
(3) 通电1min ，电流表A 消耗的电能是3.63J 。
10．如图所示的用电器中，利用电流热效应工作的是（）
A．电视机
B．电暖气
C．电风扇
D．计算器
【答案】B
【解析】
【详解】
A．通电后，电视机是把电能转化为电视机影像的光能和喇叭的声能，不是利用电流热效应工作，A项不合题意；
B．通电后，电暖气是把电能转化为内能，这是利用电流热效应工作，选项B符合题意；C．通电后，电风扇是把电能转化为扇叶的动能，不是利用电流热效应工作，C项不合题意；
D．通电后，计算器是把电能转化为显示屏上的光能和喇叭的声能，不是利用电流热效应工作，D项不合题意。
11．如下图所示，当滑动变阻器的滑片P滑至a端时，定值电阻R产生热量Q用时是
9min；当滑片P滑至b端时，定值电阻R产生相同热量Q的用时是36min，当滑片P滑至ab的中点时，若定值电阻R再产生热量Q的用时是（）
A ．20.5min
B ．20.05min
C ．20.25min
D ．22.25min
【答案】C 【解析】 【详解】
当滑动变阻器的滑片P 滑至a 端时，电路为R 的简单电路，产生热量等于消耗电能，则可由W
P t
=
得，产生热量Q 所用时间为 1221
W Q QR t U P U R
=
== 当滑片P 滑至b 端时，电路为R 与整个滑动变阻器串联电路，根据串联分压定律可求R 两端电压为
R
U U R R '=
+滑
产生热量等于消耗电能，则可由W
P t
=
得，产生热量Q 所用时间为 ()
2
222222
()Q R R W Q Q
t U RU P RU R R R +====
'+滑滑
当滑片P 滑至ab 的中点时，电路为R 与变阻器串联电路，此时滑动变阻器接入阻值为总阻值的一半，根据串联分压定律可求R 两端电压为
12
R
U U R R ''=
+滑
产生热量等于消耗电能，则可由W
P t
=
得，产生热量Q 所用时间为 2
32
2232
1
()212Q R R W Q Q t U RU P RU R R R +=
==
=
''??
+ ?
??
滑滑
由于第一次用时9min ，第二次用时36min ，带入式子求解可得，t 3=20.25min ，故选C 。
12．以下原理与应用上下对应正确的是（）
A．B．
C．
D．
【答案】C
【解析】
【分析】
【详解】
A．原理为电磁感应原理；扬声器是利用通电导体在磁场中受力的作用，故A错误；B．原理为通电导体在磁场中受力的作用；麦克风是利用电磁感应原理，故B错误；C．原理为电流的磁效应即电流周围存在磁场；电铃是利用电流的磁效应，使电磁铁吸引衔铁击打铃盖发出声音，故C正确；
D．原理为电流的热效应，电流做功将电能转化为内能；电风扇是利用电流做功将电能转化为机械能，故D错误。
故选C。
13．如图是探究电流通过导体时产生热的多少跟什么因素有关的实验装置。两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。下列说法正确的是（）
A．通电一段时间后，左侧U形管中液面的高度差比右侧的小
B．若容器外面的电热丝R3发生了断路，若与没断时的通电时间相同，则左侧U形管中液面高度差变小
C．将右边并联的两根5Ω的电阻丝都放入到容器内，通电一段时间后，右侧U形管中液面的高度差比左侧的大
D．该实验装置是利用U形管中液体的热胀冷缩来反映电阻丝放出热量的多少
【答案】B
【解析】
【分析】
【详解】
A．装置中一个5Ω的电阻与两个5Ω的电阻并联后再串联，根据串联电路的电流特点可知，右边两个电阻的总电流和左边电阻的电流相等，即I右=I左，两个5Ω的电阻并联，根据并联电路的电流特点知
I右=I1+I2
两电阻的阻值相等，则支路中电流相等，即I1=I2，所以右边容器中通过电阻的电流是左侧通过电流的一半，即是研究电流产生的热量与电流的关系；由Q=I2Rt可知，左边容器中的电阻产生的热量多，温度升得较快；因此通电一段时间后，左侧U形管中液面的高度差更大，故A错误；
B．R3发生断路前，左侧的电阻为5Ω，右侧的电阻为2.5Ω，则电路的总电阻为
R总=5Ω+2.5Ω=7.5Ω
R3发生断路后，电路中只有R1和R2串联，则总电阻为
R′总=5Ω+5Ω=10Ω
R3发生断路后，整个电路的总电阻增大了，根据欧姆定律可知，电路中的总电流减小了，在电阻、通电时间不变时，电流减小，则产生的热量变少，所以左侧U形管中液面高度差变小，故B正确；
C．将右边并联的两根5Ω的电阻丝都放入到容器内，右侧的电阻为2.5Ω，左右两侧的电流和通电时间相同，左侧的电阻大于右侧的电阻，则左侧产生的热量多，右侧U形管中液面的高度差比左侧的小，故C错误；
D．该实验装置是利用容器中空气的热胀冷缩来反应放热的多少，产生热量的多少不能直接观察，通过U形管液面高度差的变化来反映，故D错误。
故选B。
14．电路两端电压增为原来的3倍，电路的电阻降为原来的0.5倍，在相同时间内，电流产生的热量是原来的（）
A．6倍B．9倍C．18倍D．1.5倍
【答案】C
【解析】
【详解】
若原来电压为U、原来电阻为R，通电时间为t，电流产生的热量为
2
U Q W t
R
==，现在
的电压为3U，电阻为0.5R，通电时间为t，电流产生的热量为Q′：
()2
2
3
18
0.5
1
U
t
Q R
U
Q
t
R
'
==；
故C正确。
15．如图所示是一个玩具汽车上的控制电路，小明对其进行测量和研究发现：电动机的线圈电阻为1Ω，保护电阻R为4Ω，当闭合开关S后，两电压表的示数分别为6V和2V，则（）
A．电路中的电流为4A，电源电压为6V
B．电动机的功率为16W，它两端的电压为4V
C．1min在电阻R上产生的热量是60J，电动机线圈产生的热量是120J
D．电动机工作时将电能转化为机械能，若将儿阻R换成滑动变阻器，可调节电动机的转速
【答案】D
【解析】
【分析】
【详解】
由电路图中可知，电动机与保护电阻串联，电压表V1测量电源电压；电压表V2测量保护电阻R两端的电压
A.由题意可知，闭合开关后，电阻R两端的电压为2V，则通过电阻R的电流
R 2V
=0.5A 4Ω
U
I
R
==
因为串联电路电流处处相等，电路中的电流为0.5A，故A不符合题意；
B．电压表V1测量电源电压，则结合题中数据可知，电源电压为6V，因为串联电路总电压电压各用电器电压之和，所以电动机的电压为
U M=U-U R=6V-2V=4V
电动机的功率为
P M=U M I=4V×0.5A=2W
故B不符合题意；
C．1分钟在电阻R上产生的热量
Q=I2Rt=(0.5A)2×4Ω×60s=60J
1 分钟电动机线圈产生的热量是
()2
'2'0.5A1Ω60s=15J
Q I R t
==??
故C不符合题意；
D．电动机工作时把电能转化成机械能，将电阻R换成滑动变阻器，可以调节电路中电流的大小，从而起到调节电动机转速的作用，故D符合题意。
故选D。
16．将阻值为40 Ω的电阻丝接在电源两端，通电10 min，电流产生的热量是1.5×103 J；若将阻值为10 Ω的电阻丝接入同一电源的两端，通电20 min，电流产生的热量是 ( ) A．1.2×104 J B．3.75×102 J
C．7.5×102 J D．6.0×103 J
【答案】A
【解析】
【详解】
将阻值10Ω的电阻丝接入同一电源两端，电源电压一定，设为U，
由
2
Q
U
t
R
=可得：40Ω电阻丝产生的热量
2
11
1
U
Q t
R
=，
10Ω电阻丝产生的热量
2
22
2
U
Q t
R
=，
则
2
1
1121
2
212
2
2
10101
40208 U
t
Q R R t min
U
Q R t min
t
R
Ω
==?=?=
Ω
，
即34
2188 1.510 1.210Q Q J J ==??=?，故A 正确为答案．
17．甲、乙两个容积相等的电热水器，接在照明电路上，甲的电热丝阻值为121Ω，乙的电热丝阻值为72.6Ω，将它们都盛满温度相同的冷水后接入家庭电路中，通电6min 后乙电热水器中的水被烧开，则甲电热水器将水烧开需要的时间为（ ） A ．4 min B ．6 min
C ．8 min
D ．10 min
【答案】D 【解析】 【分析】 【详解】
由题意可知容积相等即水的质量相等，接入家庭电路中即工作电压相等，水都烧开即升高
温度相同，则水吸收热量相等，由公式2
U Q t R =
可知2U Q t R =甲甲、2
U Q t R =乙乙，由这两个式子化简可得
6min
121Ω10min 72.6Ω
t t R R =
?=?=乙甲甲乙 故选D ．
18．用电热水壶烧水，若不考虑能量损失和电热水壶电阻的变化，当它两端电压为U 时，用16min 可烧开一壶水，若它两端电压为0.8U 时，烧开同样一壶水所用的时间为（ ） A ．10min B ．25min
C ．30min
D ．40min
【答案】B 【解析】 【分析】
电热水壶的原理是将电能转化为内能，在两端电压为U 将水烧开和在0.8U 的电压下烧开
一壶水消耗的电能相等，根据2
U W UIt t R
==得出等式，据此求出在0.8U 的电压下烧开
一壶水需要的时间。 【详解】
烧开同样一壶水消耗的电能相等，设电热水壶的电阻为R ，由2
U W UIt t R
==可得
()2
2
0.8U U t t R
R
=
'
所用的时间
()
2
2
1
16min 25min 0.64
0.8U t t U '=
=?= 故选B 。
19．两盏电灯并联接在同一电源上．甲灯的电阻为500Ω,乙灯的电阻为1200Ω.在相同的时间内
A ．甲灯消耗的电能多
B ．乙灯消耗的电能多
C ．甲、乙两灯消耗的电能一样多
D ．无法判断
【答案】A 【解析】 【分析】 【详解】
两盏电灯并联接在同一电源上时，因并联电路中各支路两端的电压相等，甲灯的电阻小，
工作相同的时间，由W =UIt =2
U t R
可知，甲灯消耗的电能多，故A 正确、BCD 错误，故选
A 。
20．如图是科技小组为养鸡场设计的调控光照和室温设备的电路图。此设备的作用是，夜晚对鸡舍内加温，同时增大光照量，白天只进行适当保温，不进行灯光照射，可增大鸡的产蛋量。电路图中R 1、R 2，是电热丝，L 为照明灯泡（L 的电阻不随温度变化），
1212R R R ==。 S 1、S 2，同时断开或闭合，以实现白天和夜晚的用电要求。开关S 闭合
时，下列说法错误（ ）
A ． S 1、S 2同时断开时，设备运行处于白天用电状态
B ． S 1、S 2同时闭合时，设备运行处于夜晚用电状态
C ． S 1、S 2同时断开时，在相同时间内和产生的热量之比为2∶1
D ． S 1、S 2同时闭合时，若电流表示数为6A ，则的实际功率为880W 【答案】C 【解析】 【分析】 【详解】
S 闭合，S 1、S 2同时断开时，R 1、R 2组成串联电路，灯泡L 断路不发光，且电路中的电阻最
大，由公式2
U P R
=可知，此时电路中的电功率最小，为保温状态，所以是白天在相同时
间内R 1、R 2产生的热量之比
2222121
2Q Q I Rt I R t R R ====∶∶∶ 开关S 、S 1、S 2同时处于闭合状态，R 2被短路，R 1和灯泡L 组成并联电路，灯泡L 发光，且
电路中的电阻最小，由公式
2
U
P
R
=可知，此时电路中的电功率最大，为加热状态，所以
是晚上，因为
U
I
R
=，所以
1
1 2
L
R R=
∶∶
所以
L L
112 1
I I R R
==
∶∶∶因为R1= 6A
所以
I1=4A
I2=2A
因为
1 L 220V
U U U
===所以
11220V4A880W
P UI
==?=故选C。
一、初中物理焦耳定律的应用问题 1．以下原理与应用上下对应正确的是（） A．B． C． D． 【答案】C 【解析】 【分析】 【详解】 A．原理为电磁感应原理；扬声器是利用通电导体在磁场中受力的作用，故A错误；
B．原理为通电导体在磁场中受力的作用；麦克风是利用电磁感应原理，故B错误；C．原理为电流的磁效应即电流周围存在磁场；电铃是利用电流的磁效应，使电磁铁吸引衔铁击打铃盖发出声音，故C正确； D．原理为电流的热效应，电流做功将电能转化为内能；电风扇是利用电流做功将电能转化为机械能，故D错误。 故选C。 2．图中电源电压保持不变，灯泡标有"6V，3W字样，当开关s闭合时.灯泡L正常发光，电流表的示数为0.8A，则电阻R=____Ω．.通电10s. R产生的热量为______J. 【答案】20Ω 18J 【解析】 【分析】 【详解】 当闭合开关S时，灯L正常发光，说明电源电压为U=6V，电流表测的是总电流，则 I=0．8A， 由P=UI可知，灯泡中的电流： I L =P额/U额=3W/6V=0.5A， 根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流: I R=I-I L =0.8A-0.5A=0.3A， 由I=U/R得,电阻: R=U/I R=6V/0．3A=20Ω； 通电1min电阻R产生的热量： Q=W=UI R t=6V×0．3A×10s=18J。 3．两个发热电阻R1:R2=1:4,当它们串联在电路中时，R1、R2两端的电压之比U1:U2=_____；已知R1=10Ω,那它们并联在4V电路中,两个电阻在100s内产生的热量是_______J． 【答案】1：4 200 【解析】 【分析】 【详解】 两电阻串联在电路中时时，电流相等，根据U IR =得，R1、R2两端的电压之比： 111 2221 4 U IR R U IR R ===；
焦耳定律 1、焦耳定律反映了电流热效应的规律，是能量转化和守恒定律在电能和内能转化中的体现。由公式Q=I2Rt可知，电流通过导体产生的热量和电流强度I，电阻R及通电时间t 有关，又因为产生的热量跟导体中电流强度的平方成正比，所以，电流强度大小的变化对产生热量多少影响更大。 2、运用公式Q=I2Rt解决问题时，电流强度I的单位是安，电阻R的单位是欧，时间t 的单位是秒，热量Q的单位才是焦耳，即各物理量代入公式前应该先统一单位。用电功公式和欧姆定律推导焦耳定律公式的前提是电能全部转化为内能。因为电能还可能同时转化为其他形式，所以只有电流所做的功全部用来产生热量，才有或成立。 3、电热器的原理是电流的热效应，它表现的是电流通过导体都要发热的现象，在这一现象中产生热量的多少可运用焦耳定律计算。发热体是电热器的主要组成部分，它的作用是将电能转变为内能供人类使用。 常见考法 本知识点主要考查焦耳定律的应用，考察的形式主要是选择题、填空题。 误区提醒 1、凡是有电流通过导体时，都可以用它来计算所产生的热量; 2、公式Q=UIt，只适用于纯电阻电路，这时电流所做的功全部用来产生热量，用它计算出来的结果才是导体产生的热量。 【典型例题】 例析： 在电源电压不变时，为了使电炉在相等的时间内发热多些，可采取的措施是( ) A. 增大电热丝的电阻 B. 减小电热丝的电阻 C. 在电热丝上并联电阻 D. 在电热丝上串联电阻 解析： 有同学认为应选(A)，根据焦耳定律 Q=I2Rt，导体上放出的热量与电阻成正比，所以要增加热量，可增大电阻。这是由于对焦耳定律理解不全面的缘故。焦耳定律所阐述的导体

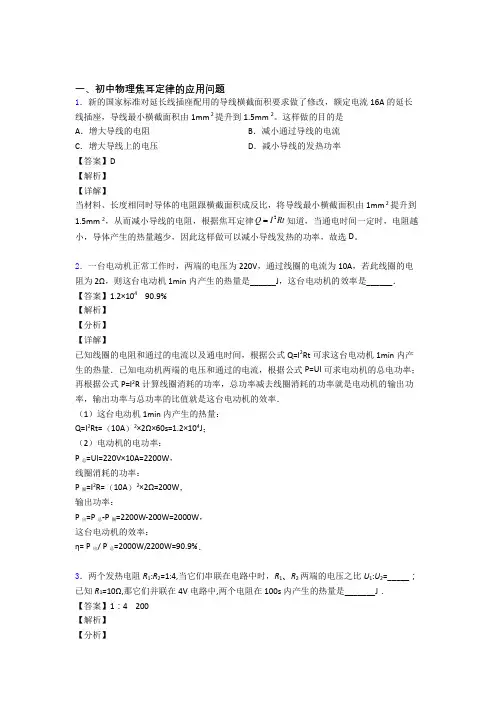

一、初中物理焦耳定律的应用问题 1．新的国家标准对延长线插座配用的导线横截面积要求做了修改，额定电流16A 的延长线插座，导线最小横截面积由1mm 2提升到1.5mm 2。这样做的目的是 A ．增大导线的电阻 B ．减小通过导线的电流 C ．增大导线上的电压 D ．减小导线的发热功率 【答案】D 【解析】 【详解】 当材料、长度相同时导体的电阻跟横截面积成反比，将导线最小横截面积由1mm 2提升到1.5mm 2，从而减小导线的电阻，根据焦耳定律2Q I Rt =知道，当通电时间一定时，电阻越小，导体产生的热量越少，因此这样做可以减小导线发热的功率，故选D 。 2．两个发热电阻R 1:R 2=1:4,当它们串联在电路中时，R 1、R 2两端的电压之比U 1:U 2=_____；已知R 1=10Ω,那它们并联在4V 电路中,两个电阻在100s 内产生的热量是_______J ． 【答案】1：4 200 【解析】 【分析】 【详解】 两电阻串联在电路中时时，电流相等，根据U IR =得，R 1、R 2两端的电压之比： 11122214 U IR R U IR R ===； 已知110ΩR =，则 214410Ω40ΩR R ==?=； 根据2 U Q W t R ==得两个电阻在100s 内产生的热量为： 2222 1212(4V)(4V)100s 100s 200J 10Ω40Ω U U Q W W t t R R =+=+=?+?=总． 3．如图甲所示，为额定电压为 6V 的灯泡 L 的 I -U 图像．如图乙所示的电路，电源电压 12V 不变，R 1 为定值电阻，R 2 为滑动变阻器，闭合开关 S 1，滑片 P 从最右端移动到最左端，电压表示数变化范围为 2V~6V ，则灯泡的额定功率是____W ，R 1 的阻值为_____Ω，滑动变阻器 R 2 两端的最大电压为_____V ，移动滑片 P 使R 2 接入电路的阻值为变阻器最大阻值的 7/15，通电 1min R 2 产生的热量为_____J 。
电功率和热功率 1.一台电动机，额定电压为100 V，电阻为1 Q .正常工作时，通过的电流为5 A，则电动 机因发热损失的功率为（） A. 500W B. 25W C . 1 000 W D . 475 W 答案B 解析电动机的热功率P= I2r = 52X 1 W = 25 W , B正确，A、C、D错误. 电功和电热 I 2 ?通过电阻R的电流为I时，在t时间内产生的热量为Q,若电阻为2R,电流为，则在时间t内产 生的热量为（） Q Q A. 4Q B. 2Q C. D.- 2 4 答案C 2 1 解析根据Q = I2Rt得，电阻变为原来的2倍，电流变为原来的-，时间不变，则热量变为 1 原来的^.C正确. 非纯电阻电路的特点及有关计算
图263 3 ?如图263所示是一直流电动机工作时的电路图?电动机内阻阻R = r = 0.8 Q,电路中另一电10 Q,直流电压U = 160 V，电压表示数U V = 110 V .试求： (1) 通过电动机的电流； (2) 输入电动机的电功率； (3) 电动机输出的机械功率. 答案(1)5 A (2)550 W (3)530 W 解析⑴由电路中的电压关系可得电阻R的分压U R = U —U V = (160 —110) V = 50 V U R 50 通过电阻R的电流I R = = ~~ A = 5 A R 10 即通过电动机的电流I M = I R= 5 A. ⑵电动机的分压U M = U V = 110 V 输入电动机的功率P入=I M? U M = 550 W. ⑶电动机的发热功率P热=i M r = 20 W 电动机输出的机械功率P出=P入一P热=530 W (时间：60分钟) 题组一电功和电功率 1 .关于电功，下列说法中正确的有() A. 电功的实质是静电力所做的功 B. 电功是电能转化为其他形式能的量度
电功率和热功率 1．一台电动机，额定电压为100 V ，电阻为1 Ω.正常工作时，通过的电流为5 A ，则电动机因发热损失的功率为( ) A ．500 W B ．25 W C ．1 000 W D ．475 W 答案 B 解析 电动机的热功率P ＝I 2r ＝52×1 W ＝25 W ，B 正确，A 、C 、D 错误． 电功和电热 2．通过电阻R 的电流为I 时，在t 时间内产生的热量为Q ，若电阻为2R ，电流为I 2，则在时间t 内产生的热量为( ) A ．4Q B ．2Q C.Q 2 D.Q 4 答案 C 解析 根据Q ＝I 2Rt 得，电阻变为原来的2倍，电流变为原来的1 2，时间不变，则热量变为原来 的1 2 .C 正确． 非纯电阻电路的特点及有关计算 图263 3．如图263所示是一直流电动机工作时的电路图．电动机内阻r ＝0.8 Ω，电路中另一电阻R ＝10 Ω，直流电压U ＝160 V ，电压表示数U V ＝110 V ．试求： (1)通过电动机的电流； (2)输入电动机的电功率； (3)电动机输出的机械功率． 答案 (1)5 A (2)550 W (3)530 W 解析 (1)由电路中的电压关系可得电阻R 的分压U R ＝U －U V ＝(160－110) V ＝50 V 通过电阻R 的电流I R ＝ U R R ＝50 10 A ＝5 A 即通过电动机的电流I M ＝I R ＝5 A. (2)电动机的分压U M ＝U V ＝110 V
输入电动机的功率P 入＝I M ·U M ＝550 W. (3)电动机的发热功率P 热＝I 2M r ＝20 W 电动机输出的机械功率P 出＝P 入－P 热＝530 W (时间：60分钟) 题组一 电功和电功率 1．关于电功，下列说法中正确的有( ) A ．电功的实质是静电力所做的功 B ．电功是电能转化为其他形式能的量度 C ．静电力做功使金属导体内的自由电子运动的速率越来越大 D ．电流通过电动机时的电功率和热功率相等 答案 AB 2．关于四个公式①P ＝UI ；②P ＝I 2 R ；③P ＝U 2R ；④P ＝W t ，下列叙述正确的是( ) A ．公式①④适用于任何电路的电功率的计算 B ．公式②适用于任何电路的热功率的计算 C ．公式①②③适用于任何电路电功率的计算 D ．以上均不正确 答案 AB 解析 P ＝UI 、P ＝W t 适用于任何电路的电功率的计算，而P ＝I 2 R 、P ＝U 2R 只适用于纯电阻电路 的电功率的计算，故A 正确，C 错误．P ＝I 2 R 适用于任何电路的热功率的计算，P ＝UI 、P ＝ U 2 R 只适用于纯电阻电路的热功率的计算，故B 正确． 3．两个精制电阻，用锰铜电阻丝绕制而成，电阻上分别标有“100 Ω，10 W ”和“20 Ω，40 W ”，则它们的额定电流之比为( ) A.5∶5 B.10∶20 C.5∶10 D ．1∶2 000 答案 C 解析 由公式P ＝I 2R 得：I ＝ P R ，所以I 1∶I 2＝5∶10. 4．额定电压、额定功率均相同的电风扇、电烙铁和日光灯，各自在额定电压下正常工作了相同的时间．比较它们产生的热量，结果是( ) A ．电风扇最多 B ．电烙铁最多 C ．日光灯最多 D ．一样多 答案 B 解析 在三种用电器中，只有电烙铁能将电能全部转化为内能，电风扇部分电能转化为机械能，日光灯部分电能转化为光能，故B 选项正确．
焦耳定律计算题 姓名：_____________班级：_____________ 1、如图所示的电路中，电阻R1的阻值为10Ω，闭合开关s，的示数为0.4A, 的示数为0.6A，求： (l）通过R2的电流； (2)Rl两端的电压； (3）在60S内Rl产生的热量。 2、如图所示，标有“6V 2W”字样的灯泡L与电阻R串联后接在电源上，开关S闭合后，灯泡L恰能正常发光，电路消耗的总功率为10W。 求：通电1分钟，电流通过电阻R产生的热量。 3、在如图14所示的电路中，电源电压不变，R1=3Ω，R2=6Ω。(1)当S l、S3断开，S2闭合时，电流表示数为1A，求电源电压。当S l、S3闭合，S2断开时，求：(2)电路中的总功率；(3)通电1min，电阻R1产生的热量。 4、如图为一台两挡式电热水器的内部简化电路。S为温控开关，当S接a时电路中的电流为5 A；当S接b时电路消耗的电功率为22 W，求： （1）R 1 的电阻； （2）高温挡时电路消耗的电功率； （3）在低温挡工作l0 min，电流通过R 2 产生的热量。
5、电饭锅工作时有两种状态：一种是加热状态，另一种是保温状态。如图所示为电饭锅的电路图，R1、R2为电热丝，S为温控开关，A、B两点接在家庭电路上。当S闭合时，电饭锅处于加热状态，加热功率为1000W；当S断开时，电饭锅处于保温状态，保温功率为100W．求： （1）电饭锅加热30s，电热丝产生的总热量是多少？ （2）电热丝R1、R2的阻值之比是多少？ （3）电饭锅保温30min，电热丝产生的R2产生的热量是多少？ 6、小明学了家庭电路知识后，利用电能表和秒表测量家中电热水器的实际功率。他的做法是：打开标有“220V 1210W”的热水器，关掉家里的其他用电器，测得电能表（标有“1800r/kW·h”）的铝盘转过200转所用的时间是400s。（热水器电热丝的阻值不变） 求：（1）热水器消耗的电能（2）热水器的实际功率。（3）通过热水器的电流。 7、有一海尔电热水器铭牌如右表： ⑴防电墙技术就是在电热器内部形成永久性电阻，从而降低在异常情况下经过人体的电流值，经过防电墙处理后，人体承受的电压不高于12V，如图19所示，这就保证人体的安全，人体的最大电阻约为20MΩ，求防电墙的电阻大约是多少？ ⑵如图该热水器在10min内产生的热量为7.8×105J，求热水器的实际功率和电路的实际电压？ 8、有两根阻值分别为R1=30Ω和R2=60Ω的电热丝，以串联和并联两种方式接在36 V的电源两端，不考虑温度对电热丝电阻的影响。求：

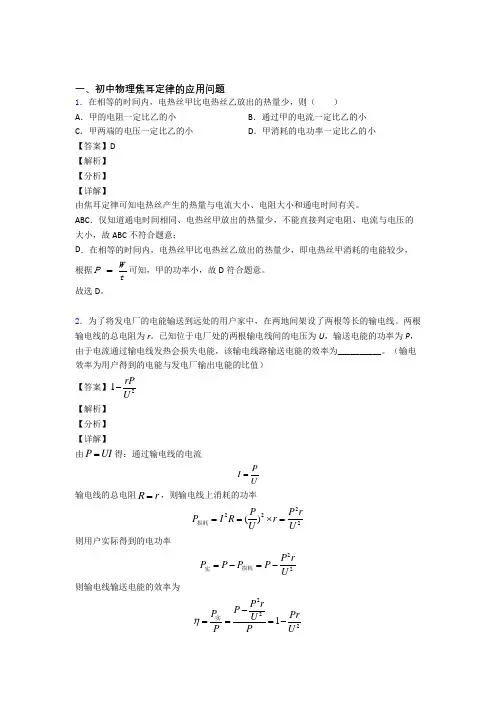

一、初中物理焦耳定律的应用问题 1．在相等的时间内，电热丝甲比电热丝乙放出的热量少，则（） A．甲的电阻一定比乙的小B．通过甲的电流一定比乙的小 C．甲两端的电压一定比乙的小D．甲消耗的电功率一定比乙的小 【答案】D 【解析】 【分析】 【详解】 由焦耳定律可知电热丝产生的热量与电流大小、电阻大小和通电时间有关。 ABC．仅知道通电时间相同、电热丝甲放出的热量少，不能直接判定电阻、电流与电压的大小，故ABC不符合题意； D．在相等的时间内，电热丝甲比电热丝乙放出的热量少，即电热丝甲消耗的电能较少， 根据 W P t 可知，甲的功率小，故D符合题意。 故选D。 2．图中电源电压保持不变，灯泡标有"6V，3W字样，当开关s闭合时.灯泡L正常发光，电流表的示数为0.8A，则电阻R=____Ω．.通电10s. R产生的热量为______J. 【答案】20Ω 18J 【解析】 【分析】 【详解】 当闭合开关S时，灯L正常发光，说明电源电压为U=6V，电流表测的是总电流，则 I=0．8A， 由P=UI可知，灯泡中的电流： I L =P额/U额=3W/6V=0.5A， 根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流: I R=I-I L =0.8A-0.5A=0.3A， 由I=U/R得,电阻: R=U/I R=6V/0．3A=20Ω； 通电1min电阻R产生的热量： Q=W=UI R t=6V×0．3A×10s=18J。
3．家用电吹风的简化电路如图所示，主要技术参数如表。则该电吹风正常工作吹热风时，电热丝的阻值是___________Ω，正常工作吹热风5min 电热丝产生的热量是___________J 。 【答案】55 2.64×105 【解析】 【详解】 (1)[1]由表格数据可知，电吹风吹冷风时的功率，即电动机的功率为120W ，由图知，电吹风正常工作且吹热风时，电动机和电热丝并联，因电路的总功率等于各用电器功率之和，所以电热丝的功率： 1000W 120W 880W M P P P =-=-=电热丝热； 并联电路中各支路两端的电压相等，由2 U P R =可得电热丝的电阻： ()2 2 220V 55880W U R P = = =Ω电热丝电热丝 ； [2]电吹风正常工作且吹热风时，5分钟内电流通过电热丝产生的热量： 5880W 560 2.6410J R Q W P t s ===??=?。 4．两定值电阻R A 和R B 中的电流与其两端电压的关系如图所示，若将两电阻串联在电压为3V 的电源两端，电路的总功率为________ W ，通电一段时间后，R A 和R B 产生的热量之比是________ ． 【答案】0.6 1：2 【解析】 【分析】 【详解】 由图象知，
“焦耳定律”练习题 姓名 一、填空题 1、如图所示为“iPad”的充电器，参数标有5V 2.1A，表示充电电压是5V，最大输出电 流2.1A，电板充满电所储存的电能是113400J。充电时的能量转换是电能转化为______ （化学/内）能。若“iPad”充电时以最大输出电流充电，要将空电板充满电需要______h， 小明觉得充电时间太长了，他想为什么苹果公司在设计时不把最大输出电流提高呢？这 样可以实现快速充电，于是他请教了物理老师，老师告诉了他一个信息，影响锂电池寿 命的最大杀手是电板发热，小明恍然大悟，请你解释其中的原因________。 2、电热毯是冬季北方常用的取暖设备，它是利用________来工作的。而计算机内都装有小风扇，它工作时把热空气驱走，这是为了________。 3、某加热装置的工作原理如图所示，两电阻丝的阻值相等，电源电压不变，它有加热和保温两个工作状态。当开关S1接b，S2断开时，它是处于状态，此时电路功率为P1；当开关S1接a，S2闭合时，电路功率为P2，则P1∶P2＝。 4、小刚用如图甲所示电路来探究电流与电压的关系，闭合开关S，将滑动变阻器的滑 片P从a端移至b端，电流表和电压表的示数变化关系如图乙所示，由图像可得，定值 电阻R1的阻值是?．实验时，电源电压保持5V不变，当滑片P位于a端时， 滑动变阻器消耗的电功率是＿＿＿ W，此时，电阻R1在10min内产生的热量为 J 5、一个电热水壶，铭牌部分参数如下：额定电压220 V，额定功率模糊不清，热效率 为90%。正常工作情况下烧开满壶水需要5 min，水吸收的热量为118 800 J，此时热水壶消耗的电能为________J，其额定功率为________W，电 阻是________Ω。若实际电压为198 V，通过电热水壶的电流是 ________A，1 min内电热水壶产生的热量是________J。(假设电阻不随 温度改变) 6、汽车行驶时，通过改变滑动变阻器的阻值来调节电动机转速，从而 改变行驶速度。当汽车速度最大时，电压表的示数为180V，电流表的示数为15A，此时电动机消耗的功率为W。若电动机的内阻为0.4Ω，则电动机内阻的发热功率为W。 二、选择题 7、如图是某家用电器内部电路结构图,其中R1R2为加热电阻丝,(R1>R2)，下列电阻丝的四种连接方式,可使电热器提供不同的发热功率,关于其大小说法正确的是 A甲的连接方式,发热功率最小 B 乙的连接方式,发热功率最大 C 丙的连接方式,发热功率最小 D 丁的连接方式,发热功率最大 8、一只“220V 45W”的电烙铁，在额定电压下使用，每分钟产生的热量是( ) A、45J B、220J C、2700J D、9900J 9、关于电流通过导体时产生的热量，以下说法正确的是 A．根据Q=I2Rt可知，电阻越大，相同时间内产生的热量越多 B．根据Q=U2t／R可知，电阻越大，相同时间内产生的热量越少

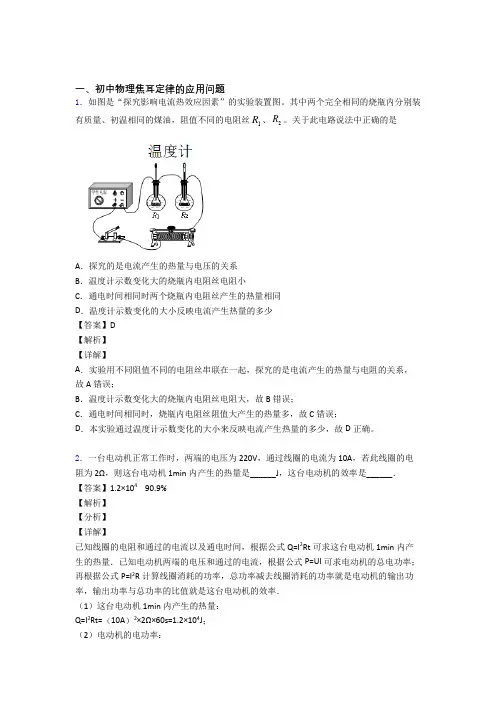

一、初中物理焦耳定律的应用问题 1．如图是“探究影响电流热效应因素”的实验装置图。其中两个完全相同的烧瓶内分别装有质量、初温相同的煤油，阻值不同的电阻丝1R、2R。关于此电路说法中正确的是 A．探究的是电流产生的热量与电压的关系 B．温度计示数变化大的烧瓶内电阻丝电阻小 C．通电时间相同时两个烧瓶内电阻丝产生的热量相同 D．温度计示数变化的大小反映电流产生热量的多少 【答案】D 【解析】 【详解】 A．实验用不同阻值不同的电阻丝串联在一起，探究的是电流产生的热量与电阻的关系，故A错误； B．温度计示数变化大的烧瓶内电阻丝电阻大，故B错误； C．通电时间相同时，烧瓶内电阻丝阻值大产生的热量多，故C错误； D．本实验通过温度计示数变化的大小来反映电流产生热量的多少，故D正确。 2．一台电动机正常工作时，两端的电压为220V，通过线圈的电流为10A，若此线圈的电阻为2Ω，则这台电动机1min内产生的热量是______J，这台电动机的效率是______．【答案】1.2×104 90.9% 【解析】 【分析】 【详解】 已知线圈的电阻和通过的电流以及通电时间，根据公式Q=I2Rt可求这台电动机1min内产生的热量．已知电动机两端的电压和通过的电流，根据公式P=UI可求电动机的总电功率；再根据公式P=I2R计算线圈消耗的功率，总功率减去线圈消耗的功率就是电动机的输出功率，输出功率与总功率的比值就是这台电动机的效率． （1）这台电动机1min内产生的热量： Q=I2Rt=（10A）2×2Ω×60s=1.2×104J； （2）电动机的电功率：
P 总=UI=220V×10A=2200W ， 线圈消耗的功率： P 圈=I 2R=（10A ）2×2Ω=200W ， 输出功率： P 出=P 总-P 圈=2200W-200W=2000W ， 这台电动机的效率： η= P 出/ P 总=2000W/2200W=90.9%． 3．如图甲所示，为额定电压为 6V 的灯泡 L 的 I -U 图像．如图乙所示的电路，电源电压 12V 不变，R 1 为定值电阻，R 2 为滑动变阻器，闭合开关 S 1，滑片 P 从最右端移动到最左端，电压表示数变化范围为 2V~6V ，则灯泡的额定功率是____W ，R 1 的阻值为_____Ω，滑动变阻器 R 2 两端的最大电压为_____V ，移动滑片 P 使R 2 接入电路的阻值为变阻器最大阻值的 7/15，通电 1min R 2 产生的热量为_____J 。 【答案】3.6 10 6 105 【解析】 【分析】 【详解】 [1]由灯泡L 的I - U 图象可知，当额定电压U = 6V 时，灯泡的额定电流I = 0.6A ，则灯泡额定功率 6V 0.6A 3.6W P UI ==?= [2]当滑片P 在在最左端时，变阻器没有连入电路，电压表示数为6V ，由图象可知，这时电路中的电流为 I 大=0.6A 由串联电路的电压特点和欧姆定律可得，电源电压 L 1U U I R =+大 即 112V 6V 0.6A R =+? 解得 110R =Ω [3]由电路图可知，当滑片P 在最右端时，滑动变阻器全部接入电路，R 1与R 2灯泡串联，电 压表测灯泡两端电压，此时电压表示数最小，为 U 小= 2V
【三年中考】北京市2012-2014年中考物理分类汇编焦耳定律 36．（5分）（2014?北京）实验桌上有三个完全相同的烧瓶，烧瓶内装有质量相等的煤油、 型号相同的温度计和阻值相等且不变的电阻丝R，如图所示．另外，还有满足实验要求的电 源、滑动变阻器和开关各一个，电流表和停表各一块，导线若干．请利用上述实验器材，设 计一个实验证明：“保持电阻阻值不变，在相同时间内通过电阻的电流越大，电流通过电阻 产生的热量越多”．实验设计中可用煤油升高的温度△t的大小表示电流通过电阻丝R产生 热量的多少．请画出实验电路图，写出实验步骤，画出实验数据记录表格． 答：实验电路图如图所示： 实验步骤： （1）按电路图将装置甲、滑动变阻器、电流表等串联接入电路中，将滑动变阻器的滑片调 到阻值最大的位置，观察并记录装置甲中温度计的示数t0． （2）闭合开关S的同时按下停表开始计时，观察并记录电流表的示数I，通电3min，停止 计时的同时观察并记录温度计的示数t，断开开关S． （3）用装置乙替换电路中的装置甲，改变滑动变阻器滑片的位置，观察并记录装置乙中温 度计的示数t0．仿照步骤（2），做一次实验． （4）用装置丙替换电路中的装置乙，再次改变滑动变阻器滑片的位置，观察并记录装置丙 中温度计的示数t0．仿照步骤（2），再做一次实验． 实验数据记录表： I/A t0/℃ t/℃ △t/℃ 16．（3分）（2012?北京）关于家庭电路，下列说法中正确的是（） A．在家庭电路中，同时工作的用电器越多，总电阻越小 B．家庭电路中总电流过大，是由于电路中用电器的实际功率过大引起的 C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器 D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小选A、D
焦耳定律练习题 一、填空题 1、电热毯是冬季北方常用的取暖设备，它是利用________来工作的。而计算机内都装有小风扇，它工作时把热空气驱走，这是为了________。 2、某加热装置的工作原理如图所示，两电阻丝的阻值相等，电源电压不变，它有加热和保温两个工作状态。当开关S 1接b ，S 2断开时，它是处于 状态，此时电路功率为P 1；当开关S 1接a ，S 2闭合时，电路功率为P 2，则P 1∶P 2＝ 。 3、小刚用如图甲所示电路来探究电流和电压的关系，闭合开关S ，将滑动变阻器的滑片P 从a 端移至b 端，电流表和电压表 的示数变化关系如图乙所示，由图像可得，定值电阻R 1的阻值是 ?．实验时，电源电压保持5V 不变，当滑片P 位于a 端时，滑动变阻器消耗的电功率是＿＿＿ W ，此时，电阻R 1在10min 内产生的热量为 ______J 二、选择题 4、一只“220V 45W ”的电烙铁，在额定电压下使用，每分钟产生的 热量是( ) A 、45J B 、220J C 、2700J D 、9900J 4、如图1所示，额定功率为2W 的小灯泡Ｌ和一个阻值为4Ω的电阻 Ｒ串联后接到电压为6V 的电源上，小灯泡恰能正常发光。则通电1分钟，小灯泡产生的热量是（ ） Ａ．80J Ｂ．120J Ｃ．540J Ｄ．无法判断 5、家用电吹风由电动机和电热丝等组成，为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝发热和不发热时，电动机都能正常工作。如下图所示电路中符合要求的是（ ） 6、电流通过导体时导体会发热，根据这个道理可制成 （ ） A ．电风扇 B ．电铃 C ．电炉 D ．发 电机 7、一台电动机正常工作时线圈两端的电压为380V ，线圈电阻为2 ，线圈中电流为10A 。 这台电动机正常工作1S 消耗的电能为W ，产生的热量为Q ，则（ ）
焦耳定律 1．电炉中的电阻丝通电一段时间后变得很烫，而连接的导线却不怎么热，主要是(C) A ．通过导线的电流小于通过电阻丝的电流 B ．导线的绝热皮隔热 C ．导线的电阻远小于电阻丝的电阻 D ．导线散热比电阻丝快 2．通过一根电阻丝的电流为2 A ，通电1 min 产生了2.64×104 J 的热量，它的电阻是(C) A ．66 Ω B ．6 600 Ω C ．110 Ω D ．220 Ω 3．某导体的电阻是10 Ω，通过3 A 的电流时，1 min 产生的热量是5__400J.请列举一个生产或生活中利用电流热效应的例子：电饭锅． 4．甲、乙两灯泡中的电流与电压变化的关系如图所示，将甲、乙两灯泡串联后接在电压为8V 的电源两端时，甲灯泡中通过的电流为0.5 A ，此时乙灯泡1 min 消耗的电能是180J. 5．采用如图所示的电路装置探究“电流产生的热量跟什么因素有关”．接通电源，瓶内的空气被加热后膨胀，使U 形管的液面发生变化，通过观察U 形管的液面变化情况比较出瓶内电阻丝的发热多少． (1)如图所示是探究电流产生的热量跟电流的关系，通电一段时间左瓶(填“左瓶”或“右瓶”)内的电阻丝产生的热量多． (2)让实验装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内，接通电源比较两瓶内电阻丝发热多少．此时该装置是探究电流产生的热量跟电阻的关系，一段时间后电阻丝产生的热量左瓶(填“左瓶”“右瓶”或“两瓶一样”)多． 6．某型号的电饭锅有两挡，分别是高温烧煮挡和保温焖饭挡，其原理如图所示(虚线框内为电饭锅的发热部位)．已知R 1＝44 Ω，R 2＝2 156 Ω. (1)开关S 置于2(填“1”或“2”)挡时是高温烧煮档，它的功率是多大？ (2)保温焖饭时电路中电流是多少？10 min 产生的热量是多少？ (3)若只要求保温焖饭挡的功率提升10%，请通过计算具体说明改进措施． 解：(1)P 高温＝U 2R 1＝（220 V ）244 Ω ＝1 100 W (2)I ＝U R 1＋R 2＝220 V 44 Ω＋2 156 Ω ＝0.1 A Q ＝W ＝UIt ＝220 V×0.1 A×600 s ＝1.32×104 J (3)P 保温＝UI ＝220 V×0.1 A ＝22 W R 总′＝U 2 P 保温×（1＋10%）＝（220 V ）222 W×110%＝2 000 Ω R 2′＝R 总′–R 1＝2 000 Ω－44 Ω＝1 956 Ω 将R 2换成阻值为1 956 Ω的电阻 整合集训 1．下列用电器均标有“220 V 100 W”，在额定电压下工作相同时间产生热量最多的是(A) A ．电热水袋 B ．电视机 C ．电风扇 D ．白炽灯 2．某同学为探究电流通过导体产生热量的多少跟电阻的关系，设计了如下电路图，其中正确的是(B) 3．如图所示，两透明容器中密封着等质量的空气，通电t 秒后(两容器都不向外放热)，下列说法正确的是(C) A ．两容器中电阻产生的热量相同 B ．右边容器中空气的温度是左边容器中空气温度的两倍 C ．右边容器中空气温度的变化量是左边容器中空气温度变化量的两倍 D ．右边容器中空气温度的变化量是左边容器中空气温度变化量的四倍 4．如图所示电路，电源电压恒为6 V ，定值电阻R 1为10 Ω，滑动变阻器R 2的规格为“20 Ω 0.5 A”，电压表量程为0～3 V ，电流表量程为0～0.6 A ．则(C) A ．电压表测量的是电阻R 1两端的电压 B ．当变阻器R 2的滑片P 向左移动时，电压表的示数变小 C ．为了保证电路中各元件安全工作，变阻器R 2接入电路的阻值范围是2～10 Ω D ．当变阻器R 2接入电路中的阻值是8 Ω时，通电1 min 电阻R 1产生的热量是53.3 J 5．李师傅帮助学校设计了一台电保温箱，保温箱电阻丝的阻值是40 Ω，当电阻丝通过5 A 电流时，30 s 内产
一、初中物理焦耳定律的应用问题 1．小明在一次野炊活动中，将中间剪得较窄的口香糖锡箔纸（可看作导体）接在干电池正负两极上取火。如图所示，锡箔纸较窄处最先燃烧，这是因为长度相同的锡箔纸较窄处比较宽处的 A．电阻小B．电流大C．电压小D．电功率大 【答案】D 【解析】 【详解】 较窄处更细，横截面积更小，电阻更大，所以在串联电流相等的前提下，根据公式2 P I R 可得，较窄处的电功率更大，故ABC不符合题意, D符合题意。 2．图中电源电压保持不变，灯泡标有"6V，3W字样，当开关s闭合时.灯泡L正常发光，电流表的示数为0.8A，则电阻R=____Ω．.通电10s. R产生的热量为______J. 【答案】20Ω 18J 【解析】 【分析】 【详解】 当闭合开关S时，灯L正常发光，说明电源电压为U=6V，电流表测的是总电流，则 I=0．8A， 由P=UI可知，灯泡中的电流： I L =P额/U额=3W/6V=0.5A， 根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流: I R=I-I L =0.8A-0.5A=0.3A， 由I=U/R得,电阻: R=U/I R=6V/0．3A=20Ω； 通电1min电阻R产生的热量： Q=W=UI R t=6V×0．3A×10s=18J。
3．两定值电阻R A 和R B 中的电流与其两端电压的关系如图所示，若将两电阻串联在电压为3V 的电源两端，电路的总功率为________ W ，通电一段时间后，R A 和R B 产生的热量之比是________ ． 【答案】0.6 1：2 【解析】 【分析】 【详解】 由图象知， U =3V 时，I A =0.6A ，I B =0.3A ， 根据U R I = ，电阻 3V 50.6A A A U R I ===Ω， 3V 100.3A B B U R I = ==Ω， 两电阻串联时，电路总电阻 R =R A +R B =5Ω+10Ω=15Ω， 电路总功率 22(3V)0.6W 15U P R ===Ω ； A 、 B 两电阻串联流过它们的电流I 相等，通电一段时间产生的热量之比 2251102 A A A B B B Q I R t R Q I R t R Ω====Ω． 4．电烙铁和电风扇上都标有“220V 60W ”的字样，使它们分别在额定电压下工作相同的时间。以下判断中正确的是 A ．它们在工作时通过的电流一定相等 B ．它们在工作过程中消耗的电能一定相等 C ．它们在工作过程中产生的电热一定相等 D ．它们在工作过程中的电功率一定相等 【答案】ABD
焦耳定律 夯基提能作业 A组基础巩固 一、选择题 1.(2017山东潍坊,5,2分)下列家用电器中,利用电流热效应工作的是() 2.假设导体没有电阻,当用电器通电时,下列说法正确的是() A.白炽灯仍然能发光 B.电动机仍然能转动 C.电饭锅仍然能煮饭 D.电熨斗仍然能熨衣服 3.(2018北京,21,2分)(多选)小辉想探究电流通过电阻时产生的热量与哪些因素有关。他连接了如图所示的电路进行实验,其中两个完全相同的烧瓶内分别装有质量相等、初温均为25 ℃的煤油,阻值为5 Ω和10 Ω的电阻丝R1、R2。闭合开关一段时间后,记录此时两个温度计的示数。根据上述实验,下列说法中正确的是() A.此实验探究的是热量与电阻的关系 B.此实验探究的是热量与电流的关系 C.此实验探究的是热量与时间的关系 D.此实验中用温度计示数变化的大小反映产生热量的多少 4.(多选)如图是研究电流通过导体产生的热量与哪些因素有关的实验,下列分析正确的是()
A.甲、乙两次实验都应用了控制变量法 B.甲实验通电一段时间后,左侧容器内空气吸收的热量更多 C.乙实验是为了研究电流产生的热量与电阻的关系 D.乙实验通电一段时间后,右侧U形管中液面的高度差比左侧的小 二、填空题 5.(2017湖南邵阳,24,2分)一根电阻丝的电阻是10 Ω,通过2 A的电流时,1 min内产生的热量是J。 6.(2018吉林,15,2分)一只标有“8 V0.4 A”的小灯泡,接在电源电压为12 V的电路中,为使其正常发光,应串联一个Ω的电阻;该电阻通电10 s所产生的热量是J。 三、实验探究题 7.小明利用如图所示的实验装置探究“导体产生的热量与电阻大小的关系”。甲、乙两瓶中装有质量与初温相同的煤油,甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小。实验中,乙瓶中的温度计示数升高得快,由此得出的实验结论是 。 8.[2018甘肃兰州,28(3),3分]某兴趣小组的同学,做了以下探究实验: 探究“通电导体产生的热量Q与电阻R的关系”。他们选用了以下实验器材:两个完全相同的烧瓶,烧瓶内分别装有质量和初温相同的水和煤油,相同的温度计
学科教师辅导教案 组长审核：
A: 根据可知，电阻越大，相同时间内产生的热量越多 B: 根据可知，电阻越大，相同时间内产生的热量越少 C: 根据可知，相同时间内，电流产生的热量与电阻无关 D: 根据 可知，在电流一定时，电阻越大，相同时间内产生的热量越多 3、下列家用电器中，利用电流热效应工作的是（ ）。 A: 笔记本电脑 B: 电冰箱 C: 电风扇 D: 电暖器 总结：电流通过任何导体时都会放出热量产生热效应。 利用电热的例子：热水器、电饭锅、电熨斗、电热孵化器等。 防止电热的例子：电视机外壳的散热窗；计算机内的散热风扇、电动机外壳的散热片等。 考点二：焦耳定律的计算 一）例题解析 1、将规格都是“ ”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路 中,通电时间相同,下列有关说法中,错误的是( ) A. 三个电器产生的热量一样多 B. 电流通过三个电器做功一样多 C. 三个电器消耗的电能一样多 D. 电烙铁产生的热量最多 方法总结： 对于纯电阻电路，电流做功消耗的电能全部转化为内能（Q ＝W ），这时以下公式均成立 t R U UIt Rt I Pt Q 2 2 ==== 非纯电阻电路，电能除了转化为内能，还要转化为其他形式的能量。求Q 时只能用Q ＝I 2Rt 。 二）相关知识点讲解、方法总结 ● 对于纯电阻电路，电流做功消耗的电能全部转化为内能（Q ＝W ），这时以下公式均成立 t R U UIt Rt I Pt Q 2 2 ==== ● 对于非纯电阻电路，电能除了转化为内能，还要转化为其他形式的能量。求Q 时只能用Q ＝
C.把电阻丝两端电压减小到原来的一半 D.将通过电阻丝的电流减半 考点三：探究电流热效应实验 1)例题解析 1、如图的装置可用来定性研究_____定律。将电阻R甲与R乙（R甲＞R乙）串联在电路中是为了使时间和 _____相同，通过温度计示数的变化可以比较_____的多少。 2)相关知识点讲解 探究电流的热效应 【实验器材】（如下图）烧瓶（三个烧瓶中放入等量的煤油）、温度计、铜丝、镍铬合金丝、电源。 【实验步骤】 ①如下图中的左图，在两瓶中分别浸泡铜丝、镍铬合金丝。 ②将两瓶中的金属丝串联起来接到电源上。 ③通电一段时间后，比较两瓶中煤油的温度变化。 在通电时间相同的情况下，分别给一个烧瓶中的镍铬合金丝通入大小不同的电流（下图中的右图），观察什么情况下产生的热量多。 【实验结论】

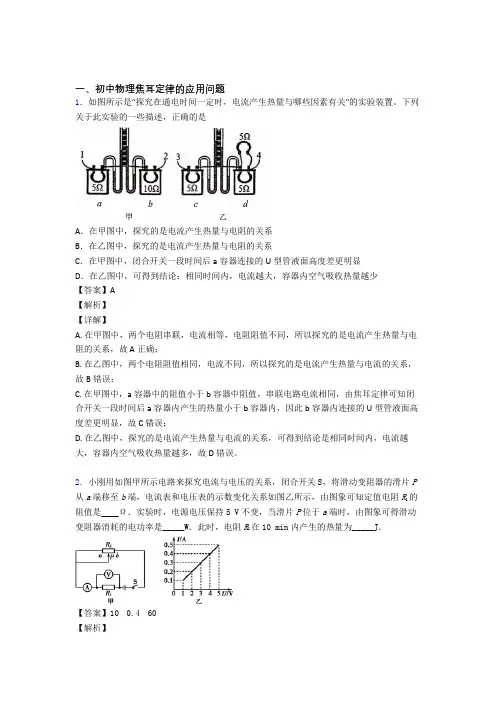

一、初中物理焦耳定律的应用问题 1．如图所示是“探究在通电时间一定时，电流产生热量与哪些因素有关"的实验装置。下列关于此实验的一些描述，正确的是 A．在甲图中，探究的是电流产生热量与电阻的关系 B．在乙图中，探究的是电流产生热量与电阻的关系 C．在甲图中，闭合开关一段时间后a容器连接的U型管液面高度差更明显 D．在乙图中，可得到结论：相同时间内，电流越大，容器内空气吸收热量越少 【答案】A 【解析】 【详解】 A. 在甲图中，两个电阻串联，电流相等，电阻阻值不同，所以探究的是电流产生热量与电阻的关系，故A正确； B. 在乙图中，两个电阻阻值相同，电流不同，所以探究的是电流产生热量与电流的关系，故B错误； C. 在甲图中，a容器中的阻值小于b容器中阻值，串联电路电流相同，由焦耳定律可知闭合开关一段时间后a容器内产生的热量小于b容器内，因此b容器内连接的U型管液面高度差更明显，故C错误； D. 在乙图中，探究的是电流产生热量与电流的关系，可得到结论是相同时间内，电流越大，容器内空气吸收热量越多，故D错误。 2．图中电源电压保持不变，灯泡标有"6V，3W字样，当开关s闭合时.灯泡L正常发光，电流表的示数为0.8A，则电阻R=____Ω．.通电10s. R产生的热量为______J. 【答案】20Ω 18J 【解析】 【分析】 【详解】
