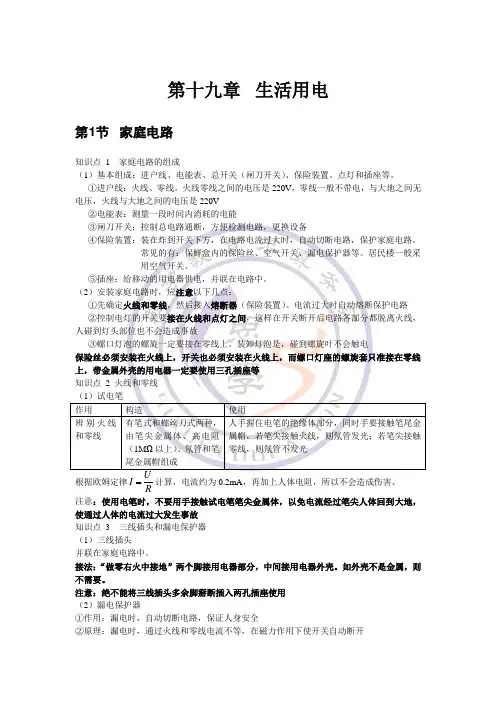

（四）注意事项：
1、用测电笔分清火线、零线和地线：低压供电线路由两根电线火线和零线与家庭电路相连。火线和零线之间有220V电压，火线与大地之间也有220V电压。在三孔插座中有一根线将家用电器外壳和大地相连，这根线称为地线，虽然地线和零线在正常情况下之间没有电压，但绝不能将地线和零线接通，否则易造成触电事故。
2、安装简单的家庭电路时应注意：
（1）开关必须一端接火线，另一端接电灯。因为当开关切断电路时，电路各部分都脱离火线，这样人体不小心碰到这些部分，也不会触电，检修电路也比较安全。
（2）螺丝口灯泡的螺旋套必须接到零线上。因为一般情况下，零线连着地，与大地间电压为零，所以在装卸灯泡时人们不慎摸到灯泡上的螺旋也不会发生触电事故。
（3）闸刀开关千万不能倒装，如果倒置安装，在需要切断电源时（如检修电路），可能因重力作用而自动合闸接通电路，这是很危险的。
3、. 家庭电路故障的判断：家庭电路故障常见在三种情况：一是短路，保险丝烧断；二是火线开路或灯丝断了，断点与火线之间能使测电笔氖管发光，断点与零线之间不能使测电笔氖管发光；三是进户零线断了。
●重、难点知识辨析
一、用电能表测用电器的电功率
电能表是测量电功的仪表，也可以利用它的参数来测量用电器的电功率。在电能表的表盘上标明每千瓦时的转数，根据在一段时间内的转数，就可以求出用电器在这一时间段内做的电功，从而求出电功率。
具体做法：单独让待测用电器工作，从某一时刻开始计时，并数表盘转的转数，到某一时刻结束。这种方法测量不精确，在测量大功率的用电器的大体功率时可用。
二、为什么金属外壳的用电器要接地？
有金属外壳的用电器一般带三脚插头，对应插入三孔插座时，把用电器的金属外壳和大地连接起来，这是为什么呢？原来有金属外壳的用电器在内部由于火线绝缘皮的破损或失去绝缘性能，致使外壳与火线接通而带电，人触摸外壳就会触电。当把外壳与大地连接起来，外壳带的电会通过地线流到大地，人触摸就没有危险。
三、家庭电路的常见故障
1．断路，又叫开路
当电路某处断开，电路中无电流通过，用电器不能工作，就是断路。包括：用电器内部断路、火线断路、零线断路。造成断路的主要原因：电线断开、线头脱落、接触不良、用电器烧坏等等。
2．短路
电流没有经过用电器而直接构成通路就是短路。包括：用电器外导线的短路和用电器内部的短路。造成短路的主要原因：火线和零线用导线直接连接。
3．过载
当同时使用的用电器过多，用电器的总功率过大，使电路中的电流过大，超过电路允许通过的电流，致使保险丝熔断或烧坏电能表或造成用电器两端电压低于额定电压而不能正常工作。
4．漏电
用电器由于长期使用或接线不当，造成火线和其它不能带电的导
体直接或间接接触，就是漏电，容易造成触电事故。
四、一种家庭电路常见故障检修方法
在家庭电路常见故障中，过载和漏电容易检查，而短路和断路比
较难检查，我们可以用一检验灯泡对各个支路进行检修。如上图是其
示意图：在火线干路上（一般在保险丝附近）接一额定电压为220V的灯泡，断开其它支路，只闭合某一支路，就可检查这一支路。如图：断开S2，只闭合S1，如L检验不发光，则L1所在支路断路；如L检验不正常发光，则L1所在支路短路；如L检验发光，但较暗，则L1所在支路正常。用同样的方法可检查其它支路。
一、选择题
1．（2011浙江温州，第1题）我市即将迎来夏季用电高峰，为了节约和有序用电，下列做法可行的是
A．多开城市亮丽工程的景观灯和霓虹灯 B．停止向所有工厂、企业和商店供电
C．让长期不使用的家用电器处于待机状态 D．离开教室后及时关掉电灯和电风扇
2．（2011山东省荷泽市，第4题）“珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下列有关安全的说法，错误的是（）
A．如果发生触电事故，应立即切断电源，然后施救
B．雷雨天，人不能在高处打伞行走，否则可能会被雷击中
C．使用验电笔时，手必须接触笔尾金属部分
D．洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与三孔插座连接，如图2所示，在没有三孔插座的情况下，可以把三脚插头上最长的插头去掉，插入二孔插座中使用用电器
3．（2011山东临沂，第I卷第7题）关于安全用电，下列说法不正确的是
A.不能在高压线附近放风筝
B.发现有人触电，应迅速采用正确的方法使被触电的人脱离电源
C.使用测电笔辨别火线时，手不能接触笔尾金属体
D.使用有金属外壳的家用电器，其外壳必须接地
4．（2011年山东省潍坊市第6题）安全教育已越来越引起学校和社会各界的高度重视并开展了一系列丰富多彩的教育活动。某中学在一次关于家庭用电的“对”、“错”抢答比赛中，提出以下说法，其中应回答“对”的是（）
A.如果发生了触电事故，要立即切断电源
B.若没有保险丝，可用细铜丝代替
C.控制家用电器的开关应该安装在零线上
D.电饭煲用三脚插头和三孔插座，是为了利用三角形的稳定性和美观性
5．（2011江苏南京，第2题）下列做法中符合安全用电规范的是
A．使用测电笔时，手要接触笔尾的金属电极
B．家庭电路中用铜丝代替熔丝
C，控制电灯的开关接在零线上
D．家用电器金属外壳不要接地
6．（2011年福建省福州第5题）下列做法中，符合安全用电要求的是（）
A．雷雨天气躲在大树底下避雨
B．发现有人触电时，立即用手把人拉开
C．开关安装在电灯和零线之间
D．使用测电笔时，手要与笔尾金属体接触
7．（2011年福建省福州第11题）如图4所示的生活用具中，使用时属于省力杠杆的是（）
8．(2011年广东省广州市第12题)图5所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光。造成这一现象的原因是（）
A．插座发生短路了
B．进户的火线断了
C．进户的零线断了
D．某盏电灯的灯丝断了
9．（2011四川内江，第Ⅰ卷9题）下列做法中符合安全用电原则的是
A.用湿手拔插头
B.有金属外壳的用电器的电源插头采用三脚插座
C.人体不能接触高压带电体，但可以靠近高压带电体
D.许多大功率用电器的电源插头插在同一插线板上同时使用
10．(2011甘肃兰州，第4题)关于安全用电，下列说法不正确的是
A．三孔插座比两孔插座多的那个孔是用来跟地线连接的
B．家庭电路中发生触电事故，通常是人体直接或间接跟火线接触造成的
C．一旦发生触电事故应首先断开开关，切断电源
D．家庭电路中空气开关跳闸一定是发生了短路
11．（2011四川成都，A卷第7题）关于如图所示的四幅图片，下列说法正确的是
火线
零线
保险丝
图5
A．使用三孔插座是为了节能
B．三脚插头内有一根导线与用电器的外壳相连
C．熔丝（俗称保险丝）烧断一定是发生了短路
D．高压警示牌提醒我们安全电压为220V
12．（2011广东湛江，第12题）以下事例中，符合安全用电原则的是
A．不能在电线上晾衣服 B．保险丝可以用铁丝代替
C．控制家用电器的开关应安装在火线上
D．发现有人触电，不能用手直接拉动触电的人体，应该先切断电源
13．（2011年湖北省武汉市第18题）下列四幅图中，符合安全用电原则的是
A.用电器的总功率过大
B.发生触电事故时立即切断电源
C.电线上晾衣服
D.电视天线与电线接触
14．(2011山东威海，第7题)关于家庭电路与安全用电，下列做法中正确的是：
A、家庭电路中的地线可以不接地
B、发现有人触电后，应立即用手把触电人拉离电线
C、保险丝被烧断后，可用铜丝代替保险丝接入电路
D、发现家用电器或电线失火时，必须先切断电源后再救火
15．（2011江苏连云港，第3题）以下四图所反映的做法中，符合用电安全的是（）
A．开关和灯泡的连接 B.测电笔的使用 C.电视天线与电线接触 D.湿手接触开关
二、填空题
1．（2011安徽芜湖，第6题）验电器的工作原理是______________________，人们常用测电笔辨别家庭电路中的_______线与零线。
2．（2011山东聊城，第Ⅱ卷第7题）家庭电路中，照明灯泡与控制它的开关之间是联的，开亮的灯越多，总电阻（选填“越大”或“越小”）
3．（2011江苏苏州，第13题）我国家庭照明电路的电压是 V，台灯和控制它的开关是（串联/并联）,开关必须接在（零/火）线上。
4．（2011年江苏省淮安市第24题）如图所示,是小华依据所学简单电路知识，设计的控制楼梯灯的三种方案电路。从安全用电角度对方案进行评估，其中合理的是______。理由是_______________。
三、简答题
四、作图题
1．（2011江苏扬州，第23题（3）小题）根据安全用电原则，将图丙中两只开关、两只“220V 40W”电灯连在家庭电路中，要求开关同时控制两灯，且能正常发光。
2．（2011江西，第15题）如图5所示、是家庭电路中带有控制开关的三孔插座，请在图6中，用笔画线将控制开关和三孔插座正确地连接在家庭电路中，连接前请标明火线和零线。
3．（2011四川广安，卷II第11题）如图6所示，请将下列元件连接成符合安全用电要求的家庭电路。
五、实验探究题
1．（2011年山东省潍坊市第22题）某天晚上，家里的所有用电器全部停止工作，请你猜想两种可能原因，并说明你将怎样去直接证实你的猜想。
原因一：
证实办法：
原因二：
证实办法：
【答案】D【答案】D【答案】C【答案】A【答案】A
【答案】D【答案】B【答案】C【答案】B【答案】D
【答案】B【答案】ACD【答案】B【答案】D【答案】B
【答案】同种电荷相互排斥，火
【答案】串越小
【答案】220 串联火
【答案】a bc形成短路
【答案】
【答案】
【答案】
【答案】原因1：整个小区停电
验证：观察小区其他家庭是否有电
原因2：家里用电功率过大（或某处电路短路），导致保险丝熔断（或空气开关跳闸）验证：查看保险丝是否完好（或空气开关是否跳闸）[来源:学+科+网Z+X+X+K]
原因3：电卡所购电已经用完
验证：吧电卡插在电能表上进行查看
