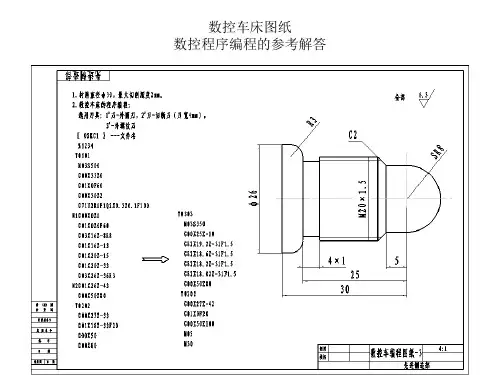

抛物线方程:
技术要求
1．锐边倒角C0.3
2．涂色锥面接触面不小于50%
3．圆锥与圆弧过渡光滑
4．未注尺寸公差按GB/T1804-m加工检验
技术要求：1．锐边去毛刺2．未注倒角C1 3．圆弧过渡光滑
4．未注尺寸公差按GB/T1804-m加工检验
（件1）
其余
（件2）
技术要求
1. 件1对件2锥体部分涂色检验，接触面积>60%
2. 外锐边及孔口锐边去毛刺
3. 不允许使用砂布抛光。
其余
（件3）
技术要求
1．件1对件2锥体部分涂色检验，接触面积>60%
2．外锐边及孔口锐边去毛刺
3．不允许使用砂布抛光。
（件1）
（件2）技术要求
1．件3与件1和件2端面间隙小于0.05mm
2．外锐边及孔口锐边去毛刺
3．锥面接触面积大于60%
其余
（件3）
技术要求
1．件3与件1和件2端面间隙小于0.05mm
2．外锐边及孔口锐边去毛刺
3．锥面接触面积大于60%
（件1）
其余（件2）
技术要求
1．外锐边及孔口锐边去毛刺2．锥面接触面积大于60%
（件1）
其余（件2）
其余
（件3）
技术要求
1.锐边去毛倒棱,未注倒角C1
2.件3圆弧与件2配作
3.件2锥面与件1配作

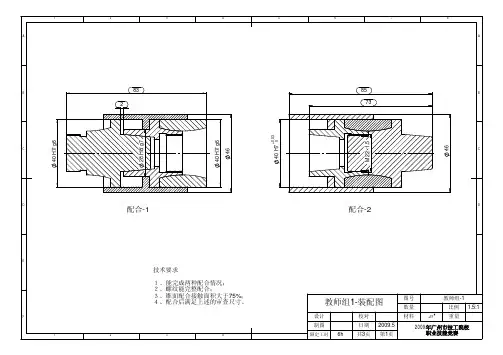

技术要求：
1．螺纹配合松紧适中。
2．涂色法检查接触精度，接触面积大于60%。
其余
技术要求
1．外锐边及孔口锐边去毛刺
2．不允许使用砂布抛光。
2014年全国职业院校技能大赛 “数控车床装调与维修技术”赛项规程 一、竞赛名称 赛项编号：063 赛项名称：数控车床装调与维修技术 英语翻译：CNC lathe assembly and repair technology 赛项组别：中职组 赛项归属产业：加工制造类 二、竞赛目的 以数控机床制造、维修保养技术为背景，融入具有时代背景的新技能、新技术、新的生产理念，通过竞赛，展示参赛学生熟练的数控车床装调与维修技能以及参赛队良好的精神面貌，检阅参赛队组织管理、团队协作、现场问题的分析与处理、工作效率、质量与成本控制、安全及文明生产等职业素养；展示职业教育改进与改革的最新成果，加快工学结合人才培养和课程改革与创新的步伐，引导职业教育关注数控机床装调与维修方面的发展趋势及新技术应用，为行业、企业培养急需的具有时代特色的机械制造产业高技能人才。 三、竞赛内容与时间 （一）竞赛内容 参赛队在4小时内，完成任务书规定的任务。本项目采用理论与操作一体化方式，任务书既包含具体工作任务操作试题，又包含相关理论知识试题，检阅参赛选手对所学专业基础课及专业课的现场应用能力。现场工作任务包含数控车床的电气装配与测试、十字滑台功能部件的机械装配与调整、数控车床功能调试与故障排除、数控车床几何精度检测、零件的试切削加工、数控车床的维护保养等，要求机床功能达到任务书预定要求、操作过程规范，各项目模块详细说明如下： 1.电气线路装配与调试。选手使用赛场提供的电器元件，按照电气原理图及装配图，完成数控车床电气控制线路的装配、连接与调试
等典型工作任务。 2.十字滑台功能部件的机械装配与调整。选手利用现场提供的工、量、检具，完成十字滑台功能部件的机械装配，并根据装配工艺要求，对功能部件相关几何精度进行检测与调整。 3.数控车床功能调试。根据任务书的要求，在比赛平台上，完成典型数控车床的控制要求及数据备份等工作任务； 4.数控车床故障诊断与排除。根据任务书要求判断与排除数控车床的故障。 5.零件的试切削。先对机床进行几何精度检测，然后根据任务书给出零件图纸的要求，编写加工程序，进行试切削加工。 6.数控机床的维护与保养。根据任务书给出的要求，依据机床使用说明书等技术资料进行机床的维护，在试切削加工前进行机床状态检查；在试切削加工完成后，进行机床的维护与保养。 （二）竞赛时间与比赛日程 1.竞赛时间 各竞赛队在规定的时间内（240分钟），独立完成“竞赛内容”规定的竞赛任务。 2.比赛日程 具体的竞赛日期，由全国职业院校技能大赛执委会及赛区执委会
9.1数控车削（高级）技能实训示例 练习一 一、实训目的 （1）能根据零件图的要求,合理编制加工程序。 （2）保证零件的加工精度及表面粗糙度。 （3）培养学生综合应用的思考能力。 二、加工操作步骤 参见GJLX一01图，加工该零件时一般先加工零件左端，然后调头加工零件右端。加工零件左端时，编程零点设置在零件左端面的轴心线上。加工零件右端时，编程零点设置在零件右端面的轴心线上。 1．零件左端加工步骤 （1）夹零件毛坯，伸出卡盘长度50mm。 （2）钻孔（Φ20 X 29mm）。 （3）车端面。 （4）粗、精加工零件左端轮廓至尺寸要求。 （5）粗加工内孔。 （6）精加工内孔至尺寸要求。 （7）回参考点，程序结束。 2．零件右端面加工步骤 （1）夹Φ40外圆。 （2）车端面保证零件总长。 （3）粗加工零件右端轮廓。 （4）精加工零件右端轮廓至尺寸要求。 （5）切槽5 X 1.5至尺寸要求。 （6）粗、精加工螺纹至尺寸要求。 （7）回换刀点，程序结束。 三、注意事项 （1）工作需调头加工，注意工件的装夹部位和程序零点设置的位置。 （2）合理选择刀具、切削用量，提高零件加工质量。
（3）注意圆弧坐标点的计算。 刀具选择表 五、加工参考程序 O0001 （零件左端） N05 T0101 M03 S600 G0 X100 Z100 （主轴正转、换1号刀）N10 G0 X52 Z0 N15 G1 X-1 F0.2 （车端面） N20 G0 X100 Z100 N25 T0505 N30 G0 X19 Z2 （循环起点） N35 G71 U1 R1 （内孔粗加工循环）N40 G71 P45 Q80 U-0.5 W0.1 F0.3 N45 G0 X32 N50 G1 Z0 F0.1 N55 X30 Z-1 N60 Z-9 N65 X26 Z-16 N70 Z-24
职业院校技能大赛中职组现代制造技术技能数控车理论试题（库） 1、在圆弧指令中的I表示圆心的坐标（ A ）。 A．在X轴上的相对坐标；B．在Z轴上的相对坐标；C．在X轴上的绝对坐标；D．在Z轴上的绝对坐标； 2、在数控加工控制系统中公制螺纹的切削指令是（ C ）。 A．G00；B．G01；C．G33； 3、千分尺的精确度为：（ B ）mm。 A．0.1；B．0.01；C．0.001； D．1。 4、圆弧指令中的半径用（D ）表示。 A．S 或W；B．U或X；C．K 或J； D．R 5、车床上的卡盘、中心架等属于（A ）夹具。 A．通用；B．专用；C．组合； 6、由外圆向中心进给车端面时，切削速度是（ C ）。 A．保持不变；B．由高到低；C．由低到高；D．难以确定 7、在车床上钻孔时，钻出的孔径偏大的主要原因是钻头的（ B ）。 A．后角太大；B．两主切削刃长不等；C．横刃太长；D．前角不变 8、限位开关在电路中起的作用是（ D ）。 A．短路保护；B．过载保护；C．欠压保护；D．行程控制。 9、选择刀具前角时，主要按加工材料定。当加工塑性材料时应取（ C ）的前角。 A．负值；B．较小；C．较大； 10、车床主轴存在轴向窜动时，对（ C ）的加工精度影响很大。 A．外圆；B．内孔；C．端面； 11、为提高零件加工的生产率，应考虑的最主要一个方面是（ C ）。 A．减少毛坯余量；B．提高切削速度；C．减少零件加工中的装卸，测量和等待时间；D．减少零件在车间的运送和等待时间。 12、计算Tr40×12（P6）螺纹牙形各部分尺寸时，应以（ D ）计算。 A．螺距；B．导程；C．线数； 13、提高劳动生产率的措施，必须以保证产品（ B ）为前提，以提高经济效率为中 心。 A．数量；B．质量；C．经济效益；D．美观 14、数控机床程序中，F100表示（ B ）。 A．切削速度；B．进给速度；C．主轴转速；D．步进电机转速。 15、基孔制和基轴制的代号为（ D ）。 A．D、d；B．A、a；C．G、g； 16、数控系统中，（ D ）组G指令是插补（切削进给）指令。

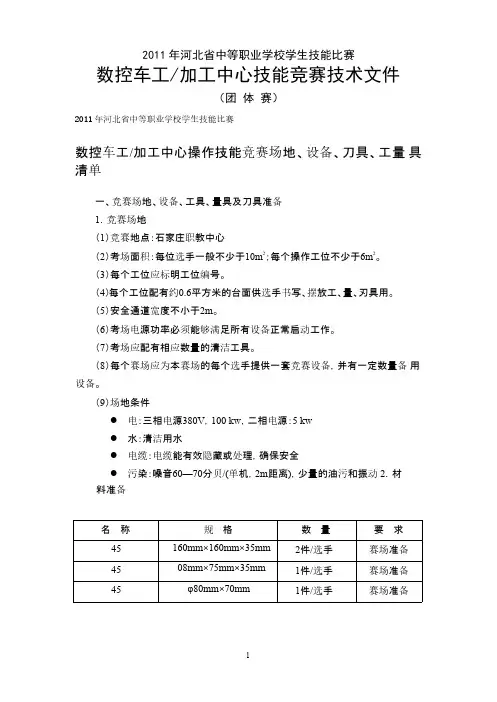

2011 年河北省中等职业学校学生技能比赛 数控车工/加工中心技能竞赛技术文件 （团体赛） 2011 年河北省中等职业学校学生技能比赛 数控车工/加工中心操作技能竞赛场地、设备、刀具、工量具清单 一、竞赛场地、设备、工具、量具及刀具准备 1．竞赛场地 （1）竞赛地点：石家庄职教中心 （2）考场面积：每位选手一般不少于10m2；每个操作工位不少于6m2。 （3）每个工位应标明工位编号。 （4）每个工位配有约0.6平方米的台面供选手书写、摆放工、量、刃具用。 （5）安全通道宽度不小于2m。 （6）考场电源功率必须能够满足所有设备正常启动工作。 （7）考场应配有相应数量的清洁工具。 （8）每个赛场应为本赛场的每个选手提供一套竞赛设备，并有一定数量备用设备。 （9）场地条件 ●电：三相电源380V，100 kw，二相电源：5 kw ●水：清洁用水 ●电缆：电缆能有效隐藏或处理，确保安全 ●污染：噪音60—70分贝/(单机，2m距离)，少量的油污和振动 2．材 料准备 名称规格数量要求 45160mm×160mm×35mm2件/选手赛场准备 4508mm×75mm×35mm1件/选手赛场准备 45φ80mm×70mm1件/选手赛场准备
45 φ60mm×50mm 1件/选手 赛场准备 45 φ65mm×135mm 1件/选手 赛场准备 4．刀柄、工具准备 名称型号（规格）数量 备 注 钻夹头及刀柄φ1 mm -φ13mm 1套/工位 赛场准备 无扁尾莫氏锥孔 刀柄 莫氏2#1把/工位 赛场准备 弹簧夹头刀柄（配 弹簧套）φ6 mm –φ16 mm 2套/工位 赛场准备 强力刀柄（配弹簧 套） φ6 mm –φ16 mm 1套/工位 赛场准备 端铣刀刀柄（配端 铣刀） φ63mm 或φ80mm 1套/工位 赛场准备 活扳手12″1件/人 赛场准备 平口钳2001台/工位 赛场准备 卸刀座BT401台/3工位 赛场准备检验平台1级1台 赛场准备精密等高垫块1对/工位 赛场准备冷却液赛场准备铁屑钩400m m 1件/人 赛场准备毛刷 1″ 1件/人 赛场准备清洁工具及棉纱 1套/人 赛场准备二、命题原则 为了“公平、公正，竞赛图纸和评分标准由比赛命题组共同讨论、确定。 附件二 2008年全国高职院校数控加工与装配竞赛试题 、管路敷设技术通过管线不仅可以解决吊顶层配置不规范高中资料试卷问题，而且可保障各类管路习题到位。在管路敷设过程中，要加强看护关于管路高中资料试卷连接管口处理高中资料试卷弯扁度固定盒位置保护层防腐跨接地线弯曲半径标等，要求技术交底。管线敷设技术中包含线槽、管架等多项方式，为解决高中语文电气课件中管壁薄、接口不严等问题，合理利用管线敷设技术。线缆敷设原则：在分线盒处，当不同电压回路交叉时，应采用金属隔板进行隔开处理；同一线槽内强电回路须同时切断习题电源，线缆敷设完毕，要进行检查和检测处理。、电气课件中调试中资料试卷电气设备，在安装过程中以及安装结束后进行 高中资料试卷调整试验；通电检查所有设备高中资料试卷相互作用与相互关系，根据生产工艺高中资料试卷要求，对电气设备进行空载与带负荷下高中资料试卷调控试验；对设备进行调整使其在正常工况下与过度工作下都可以正常工作；对于继电保护进行整核对定值，审核与校对图纸，编写复杂设备与装置高中资料试卷调试方案，编写重要设备高中资料试卷试验方案以及系统启动方案；对整套启动过程中高中资料试卷电气设备进行调试工作并且进行过关运行高中资料试卷技术指导。对于调试过程中高中资料试卷技术问题，作为调试人员，需要在事前掌握图纸资料、设备制造厂家出具高中资料试卷试验报告与相关技术资料，并且了解现场设备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况 ，然后根据规范与规程规定，制定设备调试高中资料试卷方案。 、电气设备调试高中资料试卷技术电力保护装置调试技术，电力保护高中资料试卷配置技术是指机组在进行继电保护高中资料试卷总体配置时，需要在最大限度内来确保机组高中资料试卷安全，并且尽可能地缩小故障高中资料试卷破坏范围，或者对某些异常高中资料试卷工况进行自动处理，尤其要避免错误高中资料试卷保护装置动作，并且拒绝动作，来避免不必要高中资料试卷突然停机。因此，电力高中资料试卷保护装置调试技术，要求电力保护装置做到准确灵活。对于差动保护装置高中资料试卷调试技术是指发电机一变压器组在发生内部故障时，需要进行外部电源高中资料试卷切除从而采用高中资料试卷主要保护装置。
一、数控车床试卷 其余 二、技术要求： 1、以小批量生产条件编程。 2、不准用砂布及锉刀等修饰表面。 3、未注公差尺寸按GB1804-M。 4、毛坯尺寸：（φ120×175）。 5、材料：45#,调质处理HRC 26~36 三、数控车床加工工艺简卡 序号工序名称及 加工程序号 工艺简图 (标明定位、装夹位置) (标明程序原点和对刀点位置) 工步序号及 内容 选用 刀具 备注 1、 工种数控车床图号HGY001 单位得分竞赛批次机床编号姓名学历加工时间（定额时间，240分钟。到时间停止加工。） 数控车床工艺简卡
2、 3、 4、 5、 6、 7、 8 9、 1、 2、 3、 4、 5、 6、 7、 8 9、 记录员 监考人 检验员 考评人 四、数控车床评分标准，总分100分 工种 数控车床 图号 HGY001 单位 得分 竞赛 批次 机床编号 姓名 学历 序号 考核 项目 考核内容及要求 评分标准 配分 检测结果 扣分 得分 备注 1 外 圆 φ003 .0100 - IT 超差0.01扣2分 6 2 Ra 降一级扣2分 2 3 φ0 03.050- IT 超差0.01扣2分 6 4 Ra 降一级扣2分 2 5 φ0 03.0118 - IT 超差0.01扣2分 6 6 Ra 降一级扣2分 4 7 内 螺纹 M30×2-7H 不合格不得分 8 8 Ra 降一级扣2分 4 9 成 形 面 S φ12±0.01 IT 超差0.01扣1分 4 10 Ra 降一级扣2分 2 11 R9±0.02 IT 超差0.01扣1分 4 12 Ra 降一级扣2分 2
第43届世界技能大赛贵州赛区 选拔赛技术文件 （数控车项目） 第43届世界技能大赛贵州赛区选拔赛组委会 贵州航空工业技师学院 二○一四年三月 目录 1.数控车竞赛项目技术描述 (1) 2.裁判员和选手条件 (1) 3.竞赛办法说明 (2) 4.选拔赛命题方法及命题要求 (2) 5.选拔赛评判方法 (6) 6.选拔赛的基础设施 (8) 7.竞赛流程 (12) 8.安全与防护 (13) 1.数控车竞赛项目技术描述 1.1数控车加工竞赛是指使用数控车床对金属零件进行的加工技
能竞赛。其中也包括用常用的手动工具配合完成的相关工作。参赛选手需要根据技术图纸进行数控编程、刀具选择、安装刀具、设定刀偏等工作，加工含有IT6级精度和大于IT6级精度的回转体工件。数控车竞赛项目允许在机床数控系统上直接编写程序，也可以利用CAM软件进行自动编程。 1.2竞赛能力要求 1.2.1参赛选手必须熟练掌握机械制图的相关知识； 1.2.2参赛选手必须熟练掌握相关数控车床编程指令和操作技能； 1.2.3参赛选手必须熟练掌握数控车削刀具选择、安装、调试和使用的操作技能； 1.2.4参赛选手必须熟练掌握常用手工量具的操作技能。 1.2.5参赛选手必须熟练掌握利用CAM软件针对数控车削进行自动编程的操作技能； 1.2.6参赛选手必须掌握数控车工相关的理论知识。（本次选拔赛将设立理论知识竞赛和实际操作竞赛，分别占总成绩的30%和70%）。 1.2.7参赛选手必须了解中国国家标准中机械加工的精度等级、尺寸公差、形位公差、尺寸链计算等相关知识； 1.2.8参赛选手必须遵守选拔赛制定的安全防护条例和相关环境保护要求。 2.裁判员和选手条件 2.1裁判员条件 （1）思想品德优秀，身体健康。 （2）具有相关专业技师以上职业资格或高级以上专业技术职务且在行业内具有一定的影响力。 （3）裁判员应具有省级以上职业技能竞赛的命题及技术文件制定等相关工作的经验。
高级数控车工职业技能鉴定试题题库及答案 一、选择题：（以下四个备选答案中其中一个为正确答案，请将其代号填入括号内） 1.图样中螺纹的底径线用（ C）绘制。 (A)粗实线 (B)细点划线(C)细实线 (D)虚线 2.装配图的读图方法，首先看（B ），了解部件的名称。 (A)零件图(B)明细表 (C)标题栏 (D)技术文件 3.公差代号H7的孔和代号（ C ）的轴组成过渡配合。 (A )f6 (B) g6 (C) m6 (D) u6 4.牌号为45的钢的含碳量为百分之（ C ）。 (A)45 (B)4.5 (C)0.45 (D)0.045 5.液压泵的最大工作压力应（ C ）其公称压力。 （A）大于（B）小于（C）小于或等于（D）等于 6.轴类零件的调质处理热处理工序应安排在（ B ）。 (Ａ)粗加工前(Ｂ)粗加工后，精加工前 (Ｃ)精加工后 (Ｄ)渗碳后 7.下列钢号中，(A )钢的综合力学性能最好。 (A)45 (B)T10 (C)20 (D)08 8. 刀具半径尺寸补偿指令的起点不能写在（B）程序段中。 （A）G00 （B） G02/G03（C） G01 9.画螺纹连接图时，剖切面通过螺栓、螺母、垫圈等轴线时，这些零件均按（ A ）绘制。 (A)不剖 (B)半剖 (C)全剖 (D)剖面 10.一对相互啮合的齿轮，其模数、（ B ）必须相等才能正常传动。 (A)齿数比(B)齿形角 (C)分度圆直径 (D)齿数 11.数控车床中，目前数控装置的脉冲当量，一般为（B ）。 (A)0.01 (B)0.001 (C)0.0001 (D)0.1 12. MC是指（D）的缩写。 (A)自动化工厂 (B) 计算机数控系统 (C)柔性制造系统FMC (D)数控加工中心 13.工艺基准除了测量基准、装配基准以外，还包括（ A ）。 (A)定位基准 (B)粗基准 (C)精基准(D)设计基准 14.零件加工时选择的定位粗基准可以使用（ A ）。 (A)一次 (B)二次 (C)三次 (D)四次及以上 15. 程序中的主轴功能，也称为（ D ）。 （A）G指令（B）M指令（C）T指令（D）S指令 16.车床上的卡盘、中心架等属于（ A ）夹具。 (A)通用 (B)专用 (C)组合 (D)标准
数控技能大赛数控车理论知识竞赛模拟题(doc 11页)
数控技能大赛 数控车理论知识竞赛样题 注意事项 1.请在试卷的标封处填写您的工作单位、姓名和准考证号 2.请仔细阅读题目，按要求答题；保持卷面整洁，不要在标封区内 填写无关内容 3.考试时间为90分钟 题号一二三四总分审核人分数 得分 评分人 一、判断题（第1～20题。将判断结果填入括号中。正确的填“√”，错误的填“×”。每题1.0分。满分20分） 1. YT类硬质合金中含钴量愈多，刀片硬度愈高，耐热性越好，但脆性越大。（） 2.主偏角增大，刀具刀尖部分强度与散热条件变差。（） 3. 对于没有刀具半径补偿功能的数控系统，编程时不需要 计算刀具中心的运动轨迹，可按零件轮廓编程。（） 4. 一般情况下，在使用砂轮等旋转类设备时，操作者必须带手套。（） 5. 数控车床具有运动传动链短，运动副的耐磨性好，摩擦 损失小，润滑条件好，总体结构刚性好，抗振性好等结 构特点。（）
6. 退火的目的是改善钢的组织，提高其强度，改善切削加 工性能。（）
评分 人 二、选择题（第21～60 题。选择正确的答案，将相应的字母填入题内的括号中。每题1.0分。满分40分）： 21. 在切削平面内测量的车刀角度有（）。 （A）前角；（B）后角；（C）楔角；（D）刃倾角。 22. 车削加工时的切削力可分解为主切削力F z、切深抗力F y和进给抗力F x，其中消 耗功率最大的力是（）。 （A）进给抗力F x；（B）切深抗力F y；（C）主切削力F z；（D）不确定。 23. 切断刀主切削刃太宽，切削时容易产生（）。 （A）弯曲；（B）扭转；（C）刀痕；（D）振动。 24. 判断数控车床（只有X、Z轴）圆弧插补的顺逆时，观 察者沿圆弧所在平面的垂直坐标轴（Y轴）的负方向看 去，顺时针方向为G02, 逆时针方向为 G03。通常，圆弧的顺逆方向判别与车床刀架位置有关 ，如图1所示，正确的说法如下（）。 （A）图1a表示刀架在机床内侧时的情况；（B）图1b表示刀架在机床外侧时的情况； （C）图1b表示刀架在机床内侧时的情况；（D）以上说法均不正确。
数控车床操作工职业标准 1.1职业名称： 1.2职业定义：操作数控车床，进行工件车削加工的人员。 1.3职业等级：本职业共设四个等级，分别为中级（相当于国家职业资格四级）、高级（相当于国家职业资格三级）、技师（相当于国家职业资格二级）、高级技师（相当于国家职业资格一级）。 1.4职业环境：室内、常温。 1.5职业能力特征：具有较强的计算能力和空间感、形体知觉及色觉，手指、手臂灵活，动作协调。 1.6基本文化程度：高中毕业（含同等学历）。 1.7培训要求： 1.7.1 培训期限：全日制职业学校教育，根据其培养目标和教学计划确定。晋级培训期限：中级不少于400标准学时；高级不少于300标准学时。 1.7.2 培训教师：基础理论课教师应具备本科及本科以上学历，具有一定的教学经验；培训中、高级人员的教师应具备本职业技师以上职业资格证书或本专业中级以上专业技术职务任职资格；培训技师的教师应具备本职业高级技师职业资格证书或本专业高级专业技术职务任职资格；培训高级技师的教师应具备本职业高级技师职业资格证书2年以上或本专业高级专业技术职务任职资格。 1.7.3 培训场地设备：满足教学需要的标准教室；数控车床及完成加工所需的工件、刀具、夹具、量具和机床辅助设备；计算机、正版国产或进口CAD/CAM自动编程软件和数控加工仿真软件等。 1.8鉴定要求 1.8.l适用对象：从事和准备从事本职业的人员。 1.8.2 申报条件 ——中级（具备以下条件之一者） （l）取得相关职业（指车、铣、镗工，以下同）初级职业资格证书后，连续从事相关职业3年以上，经本职业中级正规培训达规定的标准学时，并取得毕（结）业证书。 （2）取得相关职业中级职业资格证书后，且连续从事相关职业1年以上，经本职业中级正规培训达规定的标准学时数，并取得毕（结）业证书。 （3）取得中等职业学校数控加工技术专业或大专以上（含大专）相关专业毕业证书。 ——高级（具备以下条件之一者）
高级数控车工操作技能考核准备通知单 一、试题名称： 1.用数控车床车削球头锥套 二、设备准备 所需设备由各考点准备 三、材料准备 五、考核准备 1.考核场地面积满足鉴定考核要求，且整洁规范，无干扰。 2.考核工位辅助工卡具齐全，照明良好，光线充足。 3.考核场地内安全防护设施齐全，且符合标准。 六、考评人员要求 1.考评员应热爱本职工作，遵守考评员守则。 2.考评员必须由具有高级工或技师、中级专业技术职务以上任职资格、对鉴定工作较熟悉的人员担任。 3.考核时，考评员与考生比例为1：2。 4.现场考评员应提前15分钟到达考核现场，按操作技能考核规则运作。 5.记录员做好分数统计及保密工作，评分记录表不得涂改。
高级数控车工操作技能考核试题 考生姓名：准考证号：工作单位： ----------------------------------- 装订线---------------------------------------------------------------------- 一、试题名称： 球头锥套 二、操作规定说明： （1）考前15分钟发给考生图样和试件，在考评人员监督下进行加工前准备和编程。 （2）所用材料必须按考试管理制度领用，试件要统一打钢印。 （3）刀具修磨及切削工艺参数选择由操作者独立完成。 （4）加工结束后，应去除毛刺、不允许用锉刀或砂纸打磨加工表面。 （5）严格按安全操作规程操作。 （6）做到工完、料净、场地清。 三、考核时限： 1.准备工作：包括刀具准备和编程120分钟。 2.正式操作：240分钟 四、考试评分： 1.考核采用百分制 2.评分方法、评分应由至少2名考评员按《评分记录表》独立评分，最后取所有考评员评分的算术平均值。 五、评分标准：（见评分记录表）
2005年福建省职业技能大赛 数控车床工高级竞赛理论复习资料 一、单项选择 1. 职业道德体现了()。 A、从业者对所从事职业的态度 B、从业者的工资收入 C、从业者享有的权利 D、从业者的工作计划 2. 职业道德是()。 A、社会主义道德体系的重要组成部分 B、保障从业者利益的前提 C、劳动合同订立的基础 D、劳动者的日常行为规则 3. 职业道德基本规范不包括()。 A、爱岗敬业忠于职守 B、服务群众奉献社会 C、搞好与他人的关系 D、遵纪守法廉洁奉公 4. ()就是要求把自己职业范围内的工作做好。 A、爱岗敬业 B、奉献社会 C、办事公道 D、忠于职守 5. 遵守法律法规要求()。 A、积极工作 B、加强劳动协作 C、自觉加班 D、遵守安全操作规程 6. 具有高度责任心应做到()。 A、责任心强，不辞辛苦，不怕麻烦 B、不徇私情，不谋私利 C、讲信誉，重形象 D、光明磊落，表里如一 7. 违反安全操作规程的是()。 A、严格遵守生产纪律 B、遵守安全操作规程 C、执行国家劳动保护政策 D、可使用不熟悉的机床和工具 8. 不爱护设备的做法是()。 A、保持设备清洁 B、正确使用设备 C、自己修理设备 D、及时保养设备 9. 不符合着装整洁文明生产要求的是()。 A、按规定穿戴好防护用品 B、遵守安全技术操作规程 C、优化工作环境 D、在工作中吸烟 10. 国标中规定的几种图纸幅面中，幅面最大的是()。 A、A0 B、A1 C、A2 D、A3 11. 关于“旋转视图”，下列说法错误的是()。 A、倾斜部分需先旋转后投影，投影要反映倾斜部分的实际长度 B、旋转视图仅适用于表达所有倾斜结构的实形 C、旋转视图不加任何标注
数控车削（高级）技能实训示例 练习一 一、实训目的 （1）能根据零件图的要求,合理编制加工程序。 （2）保证零件的加工精度及表面粗糙度。 （3）培养学生综合应用的思考能力。 二、加工操作步骤 参见GJLX一01图，加工该零件时一般先加工零件左端，然后调头加工零件右端。加工零件左端时，编程零点设置在零件左端面的轴心线上。加工零件右端时，编程零点设置在零件右端面的轴心线上。 1．零件左端加工步骤 （1）夹零件毛坯，伸出卡盘长度50mm。 （2）钻孔（Φ20 X 29mm）。 （3）车端面。 （4）粗、精加工零件左端轮廓至尺寸要求。 （5）粗加工内孔。 （6）精加工内孔至尺寸要求。 （7）回参考点，程序结束。 2．零件右端面加工步骤 （1）夹Φ40外圆。 （2）车端面保证零件总长。 （3）粗加工零件右端轮廓。 （4）精加工零件右端轮廓至尺寸要求。 （5）切槽5 X 至尺寸要求。 （6）粗、精加工螺纹至尺寸要求。 （7）回换刀点，程序结束。 三、注意事项 （1）工作需调头加工，注意工件的装夹部位和程序零点设置的位置。 （2）合理选择刀具、切削用量，提高零件加工质量。 （3）注意圆弧坐标点的计算。 四、工量具准备通知单
五、加工参考程序 O0001 （零件左端） N05 T0101 M03 S600 G0 X100 Z100 （主轴正转、换1号刀）N10 G0 X52 Z0 N15 G1 X-1 （车端面） N20 G0 X100 Z100
N25 T0505 N30 G0 X19 Z2 （循环起点） N35 G71 U1 R1 （内孔粗加工循环）N40 G71 P45 Q80 N45 G0 X32 N50 G1 Z0 N55 X30 Z-1 N60 Z-9 N65 X26 Z-16 N70 Z-24 N75 X20 N80 Z-29 N85 G0 X100 Z100 （返回换刀点） N90 M05 N95 M00 （暂停、测量、补偿）N100 M03 S1000 T0505 N105 G0 X19 Z2 N110 G70 P45 Q80 （内孔精加工循环）N115 G0 X100 Z100 （返回换刀点） N120 M05 N125 M00 N130 M03 S600 T0202 （换2号刀车外圆） N135 G0 X52 Z2 （循环起点） N140 G71 U1 R1 （外圆粗加工循环） N145 G71 P150 Q180 N150 G0 X37 N155 G1 Z0
第46届世界技能大赛山东省选拔赛 技术文件 数控车 2019年10月编制
目录 1 技术描述 1.1 技术描述?????????????????????????????????????????????????????4 1.2 能力要求?????????????????????????????????????????????????????4 1.3 基本知识要求???????????????????????????????????????????????4 2 裁判员和选手 2.1 裁判长?????????????????????????????????????????????????????????4 2.2 裁判员的条件和组成??????????????????????????????????????5 2.3 选手的条件和要求?????????????????????????????????????????5 3 选拔赛题目 3.1 试题??????????????????????????????????????????????????????????????5 3.2 命题内容???????????????????????????????????????????????????????6 3.3 题目精度要求?????????????????????????????????????????????????8 3.4 题目中的配分比例??????????????????????????????????????????9 3.5 评分表细则????????????????????????????????????????????????????10 4 选拔赛命题方式 4.1 命题流程??????????????????????????????????????????????????????12 4.2 最终考题产生的方式??????????????????????????????????????12 5 成绩评判方式 5.1评判流程???????????????????????????????????????????????????????12 5.2评判的硬件设备要求???????????????????????????????????????13 5.3评判的方法????????????????????????????????????????????????????13 5.4裁判员在评判工作中的任务??????????????????????????????15 5.5裁判员在评判中的纪律和要求???????????????????????????15 6 选拔赛的基础设施
外圆车削（一） 要求：车削一定要在熟悉车床之后进行并首先会刃磨外圆车刀。 D L Ra 1 ?45 —0 0.10 142±0.50 6.3 2 ?40 —0 0.10 140±0.30 3.2 序号质检容配分评分标准 1 外圆公差30 超0.02扣5分 2 外圆RX6. 3 20 降一级扣10分 3 长度公差10 超差不得分 4 倒角二处5×2 不合格不得分 5 平端面二处5×2 不合格不得分 6 接刀痕 5 接刀痕大扣分 7 工件完整 5 不完整扣分 8 安全文明操作10 违章扣分
第三次课件请保留 阶台车削（二） 序号质检容配分评分标准 1 外圆公差三处10x3 超0.01扣2分 2 外圆Ra3.2 三处6x 3 降一级扣3分 3 长度公差三处4x3 超差不得分 4 倒角二处3x2 不合格不得分 5 平端面二处4x2 不合格不得分 6 清角去锐边四处2x4 不合格不得分 7 工件完整 5 不完整扣分 8 安全操作10 违章扣分 材料毛坯时间 45 ?50x145
材料毛坯时间 45 ?50x150 多阶台车削（三） 序号质检容配分评分标准 1 外圆公差六处5x6 超0.01扣2分，超0.02不得分 2 外圆Ra3.2 六处3x6 降一级扣2分 3 长度公差六处3x6 超差不得分 4 倒角二处2x2 不合格不得分 5 清角去锐边十处10 不合格不得分 6 平端面二处2x2 不合格不得分 7 工件外观 6 不完整扣分 8 安全文明操作10 违章扣分
此件用上次课件改制 材料毛坯时间 45 一夹一顶车削（四） 序号质检容配分评分标准 1 外圆公差四处8x4 超0.01扣2分，超0.02不得分 2 外圆Ra3.2 四处4x4 降一级扣2分 3 长度公差四处3x 4 超差不得分 4 倒角二处3x2 不合格不得分 5 清角二处2x3 不合格不得分 6 平端面二处3x2 不合格不得分
