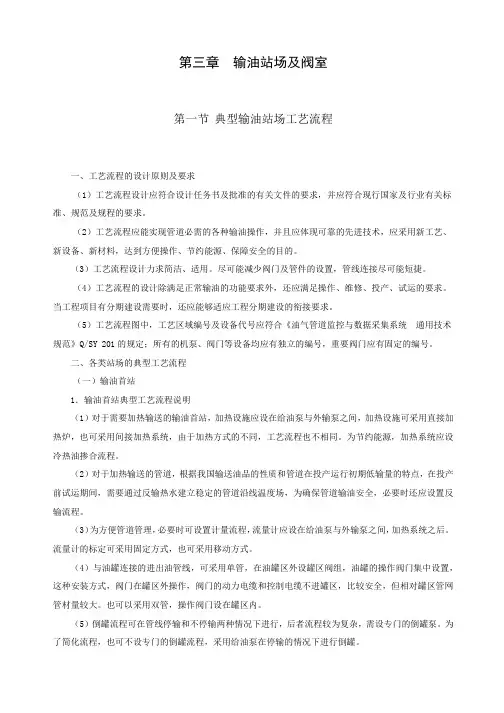

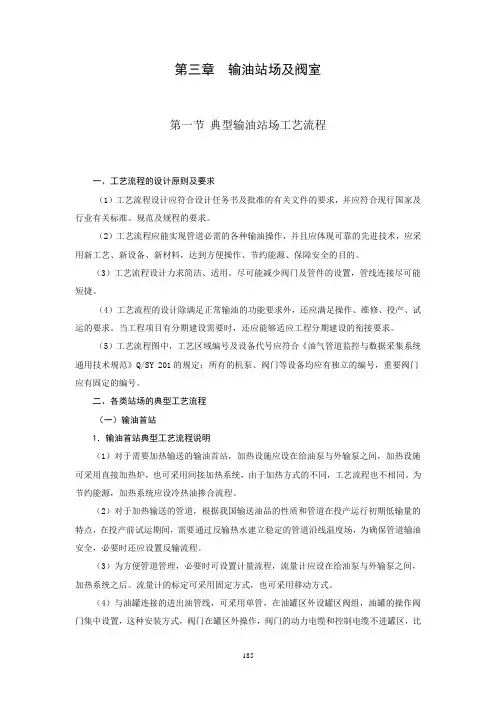

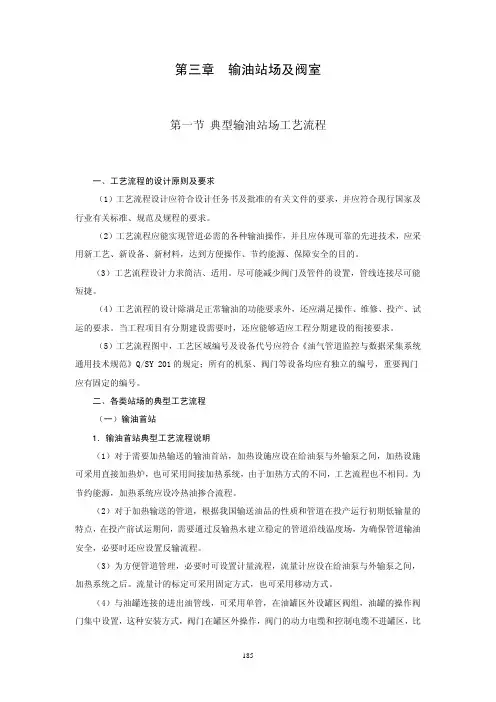

第三章输油站场及阀室
第一节典型输油站场工艺流程

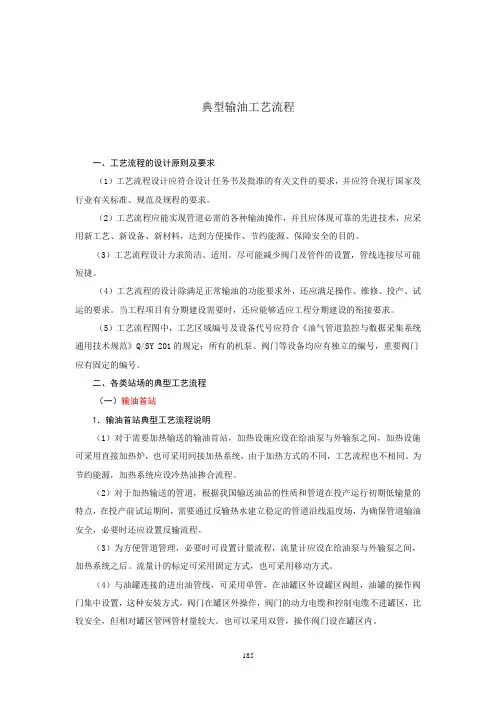

一、工艺流程的设计原则及要求
（1）工艺流程设计应符合设计任务书及批准的有关文件的要求，并应符合现行国家及行业有关标准、规范及规程的要求。
（2）工艺流程应能实现管道必需的各种输油操作，同时应体现可靠的先进技术，应采纳新工艺、新设备、新材料，达到方便操作、节约能源、保障安全的目的。
（3）工艺流程设计力求简洁、适用。尽可能减少阀门及管件的设置，管线连接尽可能短捷。
（4）工艺流程的设计除满足正常输油的功能要求外，还应满足操作、维修、投产、试运的要求。当工程项目有分期建设需要时，还应能够适应工程分期建设的衔接要求。
（5）工艺流程图中，工艺区域编号及设备代号应符合《油气管道监控与数据采集系统通用技术规范》Q/SY 201的规定；所有的机泵、阀门等设备均应有独立的编号，重要阀门应有固定的编号。
二、各类站场的典型工艺流程
（一）输油首站
1．输油首站典型工艺流程讲明
（1）关于需要加热输送的输油首站，加热设施应设在给油泵与外输泵之间，加热设施可采纳直接加热炉，也可采纳间接加热系统，由于加热方式的不同，工艺流程也不相同。为节约能源，加热系统应设冷热油掺合流程。
（2）关于加热输送的管道，依照我国输送油品的性质和管道在投产运行初期低输量的特点，在投产前试运期间，需要通过反输热水建立稳定的管道沿线温度场，为确保管道输油安全，必要时还应设置反输流程。
（3）为方便管道治理，必要时可设置计量流程，流量计应设在给油泵与外输泵之间，加热系统之后。流量计的标定可采纳固定方式，也可采纳移动方式。
（4）与油罐连接的进出油管线，可采纳单管，在油罐区外设罐区阀组，油罐的操作阀门集中设置，这种安装方式，阀门在罐区外操作，阀门的动力电缆和操纵电缆不进罐区，比较安全，但相对罐区管网管材量较大。也能够采纳双管，操作阀门设在罐区内。
（5）倒罐流程可在管线停输和不停输两种情况下进行，后者流程较为复杂，需设专门的倒罐泵。为了简化流程，也可不设专门的倒罐流程，采纳给油泵在停输的情况下进行倒罐。
（6）输油泵依照需要可采纳串联、并联或串并结合的运行方式，由于输油泵运行方式的不同，管线的连接流程也不相同。
（7）当原油采纳热处理输送时，为节约能源，热处理后的原油应采纳急冷方式与冷油进行换热，再输油泵前设置冷、热油换热器。当采纳加剂输送时，降凝剂应在油品加热前注入，减阻
剂应在输油主泵后注入。
（8）管道出站应设高压泄压阀，泄压阀可接入油罐，也可直接接到油罐出口管线（给油泵入口管线）。
（9）关于顺序输送的管道首站，应设油品切换阀组，其阀门应为快速开启、关闭的阀门，开关的时刻不宜超过10s。
2．输油首站工艺流程应具有的功能
（1）接收来油进罐；
（2）油品切换；
（3）加热/增压外输；
（4）站内循环；
（5）压力泄放；
（6）清管器发送。
必要时还应具有反输和交接计量流程。成品油首站出站端还应设置油品界面检测系统。
3．输油首站典型工艺流程图
输油管道首站输油工艺有油品的常温输送、加热输送、顺序输送等，由于输送工艺的不同，其流程也不相同。
常温输送首站典型工艺流程举例：图3-1-1为“泵串联运行、罐区单管”的流程，图3-1-2为“泵并联运行、罐区双管”的流程。
顺序输送首站典型工艺流程举例：图3-1-3为“泵并联运行、混油掺合”的流程，图3-1-4为“泵串联运行、混油掺合”的流程。
加热输送首站典型工艺流程举例：图3-1-5为“泵串联运行、
直接加热炉”的流程，图3-1-6为“泵并联运行、热媒加热炉”的流程，图3-1-7为“直接加热炉、带反输”的流程，图3-1-8为“直接加热炉、带交接计量”的流程，图3-1-9为“直接加热炉、热处理”的流程。
