沉降观测记录-资料模板

沉降观测记录-资料模板

沉降观测记录

表编号:

本表由测量单位填写,城建档案馆、建设单位、监理单位、施工单位各存一份。

沉降观测记录表完整版本

建筑物沉降观测测量记录 编号:DLMJTC-001工程名称美景天城基坑支护沉降观测水准点编号M1 - M16 水准点所在位置4号家属楼水准点高程 观测日期观测性质 工程地点辽源市东辽县 测量仪器仪器名称:水准仪 沉降观测结果 观 测 点 编 号 观测 点相 对标 高(m) 上午下午 实测标高 (m) 沉降量 (mm) 实测标高 (m) 沉降量 (mm) 本次累计本次累计M1 M2 M3 M4 M5 M6 M7 M8 M9 M10 M11 M12 M13 M14 M15 M16 工程进度 状态 技术部 施测人记录人

建筑物沉降观测测量记录 检验(建)表5.1.7-2 共6页第1页工程名称银利财富广场8#楼水准点编号 水准点 所在位置 永久水准点水准点高程22.53M 观测起止 日期 2013.2.15始观测性质见证观测工程地点安徽省含山县铜闸镇银利财富广场 测量仪器仪器名称:水准仪 沉降观测结果 观测 点编 号 观测点相对标 高(m) 第一次 2013年2月28日 标高 (m) 沉降量 (mm) 本次累计M1 -2.2 -2.2 0 0 M2 -2.25 -2.251 1 1 M3 -2.1 -2.1 0 0 M4-2.3 -2.301 1 1 M5-2.32 -2.32 0 0 M6-2.23 -2.23 0 0 观测点布置简图 - 工程进度 状态 架空层层顶梁板 施工单位项目技术负责人施测人监理(建 设)单位 监理工程师(建设单位 项目专业技术负责人)

建筑物沉降观测测量记录 检验(建)表5.1.7-2 共6页第2页工程名称银利财富广场8#楼水准点编号 水准点 所在位置 永久水准点水准点高程22.53M 观测起止 日期 2013.2.15始观测性质见证观测工程地点安徽省含山县铜闸镇银利财富广场 测量仪器仪器名称:水准仪 沉降观测结果 观测 点编 号 观测点 相对标 高(m) 第二次 2013年3月30日 标高 (m) 沉降量 (mm) 本次累计M1 -2.2 -2.201 1 1 M2 -2.25 -2.252 1 2 M3 -2.1 -2.101 1 1 M4-2.3 -2.302 1 2 M5-2.32 -2.322 2 2 M6-2.23 -2.231 1 1 观测点布置简图 - 工程进度 状态 一层顶梁板 施工单位项目技术负责人施测人监理(建 设)单位 监理工程师(建设单位 项目专业技术负责人)

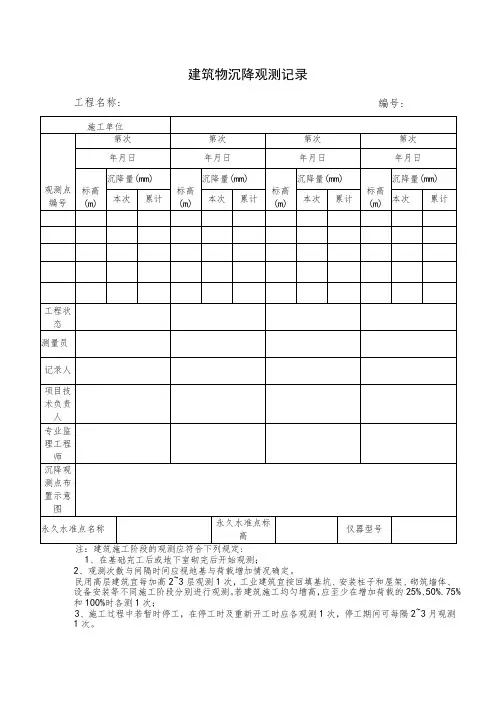

建筑物沉降观测记录

一、依据 ?《工程测量规范》GB50026-2007 ?《高层建筑混凝土结构技术规程》JGJ3-2010 ?《建筑变形测量规范》JGJ8-2007 ?《建筑基础工程施工验收规范》GB50202-2002 ?《建筑桩基技术规程》JGJ94-2008 二、适用 ?记录建筑物施工过程直至沉降稳定的变化情况,为工程验收提供质量安全保证依据。 三、填写 ?根据测量得出的每个观测点高层及其逐次沉降量的成果表(单位工程沉降观测记录》 ?根据建筑物和构筑物的平面图绘制的观测点的位置图; ?绘制沉降量、荷载与延时间三者的关系曲线图(要求每一观测点均应绘制曲线图) ?建筑物沉降观测测量汇总表(总沉降量、最后100d沉速率、总沉降量汇总曲线图) 四、要求点埋设 ?建筑物四角或沿外墙每10~15处或每2~3根基上,一般观测点少于6点 ?裂缝或沉降缝或伸缩缝的两侧;新旧建筑物或高低建筑物以级纵横墙交接处

?学人工地基和天然地基的接壤处;建筑物不同结构的分界处。 ?烟囱、水塔和大型储藏等高耸高低位构筑物的基础轴线的对称部位,每一构筑物不得少于4点 五、次数和时间 ?沉降观测应在基础施工完成后开始,首次测量(即零周开始)应连接进行两次独立观测,关取观测点结果中的中数作为测量初始值。?施工阶段的沉降观测频次应根据建筑物的地基类型和加荷情况确。 一、装配式钢筋混凝土结构、砖砌外墙的单层或多层的工业厂房,按不同施工阶段(应至少在增加荷载的25%,50%,75%和100%各观测一次)分别进行观测。 二、多层民用建筑及其他工业建筑物,每施工完毕1~3层后观测一次,停工期间,可每隔2~3个月观测一次。 三、建筑物和构造物封顶后,应每三个月观测一次,观测一年。 四、沉降观测必要委托第三方检测机构进行。

沉降观测记录表

沉降观测记录表 编号:001 工程名称建技中研乌拉特后旗获各琦风电场一期 49.5MW工程 施工单位内蒙古第三电力建设工程有限责任公司测量人谢俊 机构部位1#风机基础浇注日期2014年8月26日记录人孟建明 观测点编号 第一次第二次第三次第四次 2014 年8月27日 2014年9月30日 2014年10月2日 2014年10月12日 标高(m) 沉降量(mm) 标高(m) 沉降量(mm) 标高(m) 沉降量(mm) 标高(m) 沉降量(mm)本次累计本次累计本次累计本次累计 1 1.65 1 1 1.65 1 2 1.65 1 3 1.65 1 4 2 1.66 0 0 1.66 1 1 1.66 1 2 1.66 1 3 3 1.6 4 1 1 1.64 1 2 1.64 1 3 1.64 0 3 4 1.63 1 1 1.63 1 2 1.63 1 3 1.63 0 3 沉降点布置简图: 注:1、2、3、4号点为 沉降观测点。 沉降曲线: 浇筑后风机吊装前风机吊装完风机吊装后1 2 3 4 项目专业技术负责人: 项目专业质量检查员: 班组长:

沉降观测记录表 编号:002 工程名称建技中研乌拉特后旗获各琦风电场一期 49.5MW工程 施工单位内蒙古第三电力建设工程有限责任公司测量人谢俊 机构部位 2#风机基础 浇注日期2014年8月26日记录人孟建明 观测点编号 第一次第二次第三次第四次 2014 年8月27日 2014年9月30日 2014年10月2日 2014年10月12日 标高(m) 沉降量(mm) 标高(m) 沉降量(mm) 标高(m) 沉降量(mm) 标高(m) 沉降量(mm)本次累计本次累计本次累计本次累计 1 1.65 1 1 1.65 1 2 1.65 1 3 1.65 1 4 2 1.66 0 0 1.66 1 1 1.66 1 2 1.66 1 3 3 1.6 4 1 1 1.64 1 2 1.64 1 3 1.64 0 3 4 1.63 1 1 1.63 1 2 1.63 1 3 1.63 0 3 沉降点布置简图: 注:1、2、3、4号点为 沉降观测点。 沉降曲线: 浇筑后风机吊装前风机吊装完风机吊装后1 2 3 4 项目专业技术负责人: 项目专业质量检查员: 班组长:

沉降观测记录表

建筑物沉降观测测量报验申请表 工程名称:银利财富广场1#楼编号: 致:安徽世强建设项目管理有限公司(监理单位) 我单位已完成了1#楼一层梁板至顶层梁板沉降观测测量工作,现报上该工程报验申请表,请予以审查和验收。 附件: 建筑物沉降观测测量记录 承包单位(章) 项目经理 日期 2013年5月17日 审查意见: 项目监理机构 总/专业监理工程师 日期

建筑物沉降观测测量记录 检验(建)表5.1.7-2 共页第页工程名称银利财富广场1#楼水准点编号 水准点所在 位置 永久水准点水准点高程19.92 观测起止日 期 2013.1.15至2013.3.5 观测性质见证观测 工程地点安徽省含山县铜闸镇银利财富广场 测量仪器仪器名称:水准仪 沉降观测结果 观 测 点 编 号 观 测 点 相 对 标 高 (m) 第一次第二次第三次第四次第次 年月日年月日年月日年月日 标高 (m) 沉降 量 (mm) 标高 (m) 沉降 量 (mm) 标 高 (m) 沉降量 (mm) 标 高 (m) 沉降量 (mm) 标 高 (m) 沉降量 (mm) 本 次 累 计 本 次 累 计 本 次 累 计 本 次 累 计 本 次 累 计M1 M2 M3 M4 观测点布置简图 工程进度 状态 二层顶梁板四层梁板五层梁板闷顶层梁板 施工单位项目技术负责人施测人 监理(建 设)单位 监理工程师(建设单位 项目专业技术负责人)

建筑物沉降观测测量报验申请表 工程名称:银利财富广场8#楼编号: 致:安徽世强建设项目管理有限公司(监理单位) 我单位已完成了8#楼架空层梁板至三层梁板沉降观测测量工作,现报上该工程报验申请表,请予以审查和验收。 附件: 建筑物沉降观测测量记录 承包单位(章) 项目经理 日期 2013年7月20日 审查意见: 项目监理机构 总/专业监理工程师 日期

沉降观测记录表格最新版

沉降观测记录工程名称:1#冷调库 沉降观测结果表 观 测 点 编 号 第0 次第 1 次第 2 次第 3 次2015年11月3日2016年3 月4 日2016年4月6 日2016年5 月5 日标高 (m) 沉降量(mm) 标高 (m) 沉降量(mm) 标高 (m) 沉降量(mm) 标高 (m) 沉降量(mm) 本次累计本次累计本次累计本次累计DX1 1.200 0 0 1.199 1 1 1.199 0 1 1.198 1 2 DX2 1.200 0 0 1.198 2 2 1.198 0 2 1.197 1 3 DX3 1.200 0 0 1.200 0 0 1.199 1 1 1.199 0 1 工程状态主体完成二次结构完成二次结构完成二次结构完成 观测者 记录者 见证人 精选表格

项目专业技术负责人 沉降观测记录工程名称:1#冷调库 沉降观测结果表 观 测 点 编 号 第 4 次第 5 次第 6 次第次2016年6 月6 日2016年7月7 日2016年8月10 日年月日标高 (m) 沉降量(mm) 标高 (m) 沉降量(mm) 标高 (m) 沉降量(mm) 标高 (m) 沉降量(mm) 本次累计本次累计本次累计本次累计DX1 1.198 0 2 1.197 1 3 1.197 0 3 DX2 1.197 0 3 1.197 0 3 1.197 0 3 DX3 1.198 1 2 1.198 0 2 1.198 0 2 工程状态二次结构完成二次结构完成二次结构完成 观测者 记录者 精选表格

. 见证人 项目专业技术负责人 沉降观测示意图 精选表格

沉降观测点式及沉降观测记录统一标准

山东电力建设第一工程公司内部备忘录 (SEPCC1 MEMO) 发至(To) 建筑公司、各项目工地 签发(From)日期(Date) 2008年2月2日 发文编号(Our Ref. No.) 起草(Draft out)工程部 事由(Subject) 规范、统一各项目工地沉降观测点型式及沉降观测记录的通知 为了在建筑变形测量中,及时、准确地为工程建设提供正确的测绘资料,保证测量的成果和记录符合各个测绘阶段的要求,特制定本办法,供项目工地参考。 一、沉降观测点 1、沉降观测点的留设位置: 建筑物、构筑物的沉降观测点,首先应按设计图纸埋设,当设计无要求时,可设置在以下位置: (1)建筑物的四角、大转角处及沿外墙每10~15m处或每隔2~3根柱基上。 (2)高低层建筑物、新旧建筑物、纵横墙等交接处的两侧。 (3)建筑物裂缝和沉降缝两侧、基础埋深相差悬殊处、人工地基与天然地基接壤处、不同结构的分界处及填挖方分界处。 (4)宽度大于等于15m或小于15m而地质复杂以及膨胀土地区的建筑物,在承重内隔墙中部设内墙点,在室内地面中心及四周设

地面点。 (5)邻近堆置重物处、受振动有显著影响的部位及基础下的暗浜(沟)处。 (6)框架结构建筑物的每个或部分柱基上或沿纵横轴线设点。 (7)片筏基础、箱形基础底板或接近基础的结构部分之四角处及其中部位置。 (8)重型设备基础和动力设备基础的四角、基础型式或埋深改变处以及地质条件变化处两侧。 (9)烟囱、水塔、油罐等高耸建筑物,沿周边在与基础轴线相交的对称位置上布点,点数不少于4个。 (10)沉降观测点埋设位置应避开障碍物。根据经验,观测点上方至少1000mm范围不得有雨水管、窗台线、暖气片、暖水管、电气开关等有碍观测的障碍物,并应视立尺需要离开墙(柱)面和地面一定距离。(详见附图1、附图2) 2、沉降观测点的型式和保护: 沉降观测点可按照附图1、附图2制作、安装。 二、沉降观测记录 1、沉降观测的周期和观测时间 建筑物施工阶段需按照设计要求对其进行沉降观测,如设计中无明确规定,可按照下列要求并结合具体情况确定。 (1)大型、高层建筑,可在零米以下基础施工完成后埋设临时沉降观测点,做好临时沉降观测记录。待零米以上第一层结构施工完成后换成永久沉降观测点。

沉降观测记录表

建筑物沉降观测测量记录

银利财富广场8#楼 水准点编号 永久水准点 水准点高程 22. 53M 丄程名称 水准点 所在位置 观测起止 日期 丄程地点 2013.2. 15 始 观测性质 测量仪器 安徽省含山县铜闸镇银利财富广场 见证观测 观测 点编 号 观测点相对标 高(m) 第-次 2013年2月28日 标咼 (m) 沉降量 (mm) 本次 累计 M : -2.2 -2.2 0 0 -2. 25 -2. 251 1 1 M 3 -2.1 -2?1 0 0 M, -2.3 -2. 301 1 1 M 5 -2.32 -2. 32 0 0 M G -2. 23 -2. 23 仪器名称:水准仪 工程进度 状态 架空层层顶梁板 施工 单位 项目技术负责人 施测人 监理(建 设)单位 监理工程师(建设单位 项目专业技术负 责人)

银利财富广场8#楼 水准点编号 永久水准点 水准点高程 22. 53M 工程进度 状态 一层顶梁板 施工 单位 项目技术负责人 施测人 监理(建 设)单位 监理工程师(建设单位 项目专业技术负 责人) 丄程名称 水准点 所在位置 观测起止 日期 丄程地点 2013.2. 15 始 观测性质 安徽省含山县铜闸镇银利财富广场 见证观测 观测 点编 号 观测点 相对标 高(m) 第二次 2013年3月30日 标高 (m) 沉降量 (mm) 本次 累计 -2?2 -2. 201 1 1 -2. 25 -2. 252 1 2 M 3 -2. 1 -2. 101 1 1 M I -2.3 -2. 302 1 2 M 5 -2. 32 -2? 322 2 2 Ms -2.23 -2. 231 1 1 仪器名称:水准仪 测量仪器

储罐基础沉降观测试验记录簿.doc

实用标准文档 储罐基础沉降观测记录GY-48 单位工程名称杏十八注水、变电站扩改建工程工程编号(05)0504C1-05 设备名称 3 设备位号注水站200M 冷却水罐 规格型号H=6米, Ф=7 米安装地点注水站场区 观测时间荷载阶段观测点标高 安装前 A B C D 2005.9.15 充水前144.152 144.153 144.149 144.153 2005.9.16 充水至1/2h 147.195 147.194 147.190 147.191 2005.9.16 充水至 3 /4h 147.192 147.191 147.190 147.190 2005.9.17 充水至1h 147.190 147.187 147.188 147.187 充水至/h 2005.9.19 48 小时后147.185 147.182 147.180 147.184 最后稳定时 2005.9.20 放水后147.185 147.181 147.180 147.182 最终沉降量(㎜)18 19 24 22 任意直径方向沉降差允许值(㎜)105 最大实测值(㎜) 6 沉降观测点编号示意图: D 观测日期 建北 C A 自 05 年 09 月 15 日至 B 05 年09 月20 日 施工班(组)长:建设(监理)单位专业工程师: 质量检查员:

年月日年月日 说明:由施工单位观测填写。“h”为设计液位高度;“/ ”斜线为分数线:如“1/2h ”。观测点不够时可另表填写. 储罐基础沉降观测记录GY-48 单位工程名称杏十八注水、变电站扩改建工程工程编号(05)0504C1-05 设备名称 3 设备位号注水站1500M 深度水罐 规格型号H=13.5 米 , Ф =12 米安装地点注水站场区 观测时间荷载阶段观测点标高 安装前 A B C D 2005.9.12 充水前147.200 147.200 147.203 147.201 2005.9.14 充水至1/2h 147.191 147.192 147.190 147.191 2005.9.15 充水至 3 /4h 147.188 147.187 147.185 147.184 2005.9.15 充水至1h 147.182 147.180 147.180 147.182 充水至/h 2005.9.17 48 小时后147.178 147.177 147.171 147.174 最后稳定时 2005.9.18 放水后147.178 147.177 147.171 147.172 最终沉降量(㎜)22 23 32 29 任意直径方向沉降差允许值(㎜)180 最大实测值(㎜)10 沉降观测点编号示意图: D 观测日期 建北 C A 自 05 年 09 月 12 日至 B 05年09 月18 日

罐区沉降观测记录表

罐区生物油储罐充水试压方案 1、工程概况 罐区内新建4台1850m3生物油油储罐,储罐内径15780mm,总体高度11225mm,单台罐试验需用洁净水约1700m3。为检验罐基础充水预压、检查储罐焊缝严密性、罐顶稳定性等,进行上水沉降试验。 2、试压流程 3、上水方案 本次2台1850m3生物油储罐计划利用原罐区周围已建的消防水管线进行上水试验,由消防水池提供水源。 现场,先进行D罐的上水沉降。将储罐的罐底备用口管线同罐东侧消防管线消防栓出口用消防水带串联,罐体进口采用阀门控制。直接开启泵房消防水线稳压泵利用消防水的压力进行储罐的上水试验。 4、充水前注意事项 1)实验前,所有附件及其与罐体焊接的焊件,已经全部完工。 2)罐内应清扫干净,不遗留任何杂物。 3)采用清洁淡水,水温不得低于5℃。

5、充水时注意事项及应急情况处理 1)充水试验中,要加强基础沉降观察,如基础发生不均匀沉降时,应停止充水,待处理后方可进行试验。 2)充水试验的充水速度不应大于0.6m/h,充水和放水过程中,应打开透光孔,且不得使基础浸水。 3)罐底的严密性,应以充水试验过程中罐底无渗漏为合格。发现渗漏时,应及时将水排尽,找出渗漏部位,对渗漏部位补焊后再继续进行上水。 4)罐壁的强度及严密性试验:充水到设计最高液位保持48h后,罐壁无渗漏,无异常为合格。发现渗漏时应及时放水,使液面比渗漏处低300mm左右后,再对渗漏部位进行补焊。 充水试验对基础沉降观测按下列规定进行: 罐基础上应沿罐周长均布有8个沉降观测点,以便观测试水过程中地基的沉降变化情况,试水过程中应严格控制罐基础的沉降速率,要求在整个沉降过程中所有观测点的沉降速率均应≤15mm/24小时;任意直径方向的沉降差≤0.0070Dt(Dt为罐底圈直径);在罐体充水过程中,罐周边所有沉降观测点中,若有一个沉降观测点的沉降速率达到15mm/24小时或任意直径方向的沉降差达到0.0070Dt,应立即停止充水,待所有沉降观测点的沉降速率均为5mm/24小时,方可继续充水,反复如此控制,直至罐体充满水,当所有沉降观测点的沉降速率均≤1mm/24小时,方可放水,充水和放水过程中,应打开透光孔,且放水管口远离基础不得使基础浸水。

风机基础沉降观测记录表(安装期)

风机基础沉降观测记录表 〈安装期〉 根据观测基准点J1、J2、J3进行测量编号:HNHD-W14 工程名称风力发电机组工程施工单位 中国能源建设集团 湖南火电建设有限公司 测量仪器型号及 检验证书编号 型号:DZS3-1;编号:1600633 结构部位W14风机基础承台浇筑日期2016 年07 月25 日测量仪器有效期2017 年07 月06 日 工程状态 测量时间 测量值观测点及 基准点 基础浇筑完基础回填后塔筒及风机吊装前塔筒及风机安装完机组运行第7天风机240h运行完16年07月26日16年08月22日17年01月02日17年01月10日17年04月03日17年04月06日 标高 (m) 沉降量 (mm)标高 (m) 沉降量 (mm)标高 (m) 沉降量 (mm)标高 (m) 沉降量 (mm)标高 (m) 沉降量 (mm)标高 (m) 沉降量 (mm)本 次 累 计 本 次 累计 本 次 累计 本 次 累计 本 次 累计 本 次 累 计 1 833.51217 833.5100 2 2.1 5 2.15 83 3.50814 1.8 8 4.03 833.50503 3.1 1 7.14 833.50311 1.9 2 9.06 833.50116 1.9 5 11. 01 2 833.51234 833.50946 2.8 8 2.88 83 3.50735 2.1 1 4.99 833.50447 2.8 8 7.87 833.50338 1.0 9 8.96 833.50115 2.2 3 11. 19 3 833.51298 833.51043 2.5 5 2.55 83 3.50810 2.3 3 4.88 833.50555 2.5 5 7.43 833.50332 2.2 3 9.66 833.50104 2.2 8 11. 94 4 833.51311 833.51089 2.2 2 2.22 83 3.50891 1.9 8 4.20 833.50604 2.8 7 7.07 833.50373 2.3 1 9.38 833.50245 1.2 9 10. 67 沉降点布置简图: 注:1、2、3、4号点 为沉降观测点。 J1:833.45347m J2:833.37345m J3:833.84534m 沉降曲线:

沉降观测记录表资料讲解

沉降观测记录表

建筑物沉降观测测量记录

建筑物沉降观测测量记录 工程名称银利财富广场8#楼水准点编号 水准点 所在位置 永久水准点水准点高程22.53M 观测起止 日期 2013.2.15始观测性质见证观测工程地点安徽省含山县铜闸镇银利财富广场 测量仪器仪器名称:水准仪 沉降观测结果观测 点编 号 观测点相对标 高(m) 第一次 2013年2月28日 标高 (m) 沉降量 (mm) 本次累计M1 -2.2 -2.2 0 0 M2 -2.25 -2.251 1 1 M3 -2.1 -2.1 0 0 M4-2.3 -2.301 1 1 M5-2.32 -2.32 0 0 M6-2.23 -2.23 0 0 观测点布置简图 -

工程进度 状态 架空层层顶梁板 施工单位项目技术负责人施测人 监理 (建 设)单 位 监理工程师(建设单位 项目专业技术负责人)建筑物沉降观测测量记录 工程名称银利财富广场8#楼水准点编号 水准点 所在位置 永久水准点水准点高程22.53M 观测起止 日期 2013.2.15始观测性质见证观测工程地点安徽省含山县铜闸镇银利财富广场 测量仪器仪器名称:水准仪 沉降观测结果 观测 点编 号 观测点 相对标 高(m) 第二次 2013年3月30日 标高 (m) 沉降量 (mm) 本次累计M1 -2.2 -2.201 1 1 M2 -2.25 -2.252 1 2 M3 -2.1 -2.101 1 1 M4-2.3 -2.302 1 2 M5-2.32 -2.322 2 2 M6-2.23 -2.231 1 1 观测点布置简图 -

风机基础沉降观测记录表

工程名称国电领海西八千风电场风机承台、 箱变基础工程 施工单位辽宁两锦大洋电力建设集团有限公司测量人安帅 机构部位FJ-1#风机基础浇注日期2010年11月08日记录人高阳 观测点编号 第一次第二次第三次第四次 2010 年11月09日 2010年11月10日 2010年11月11日 2010年11月12日 标高(m) 沉降量(mm) 标高(m) 沉降量(mm) 标高(m) 沉降量(mm) 标高(m) 沉降量(mm)本次累计本次累计本次累计本次累计 1 1.65 1 1 1.65 1 2 1.65 1 3 1.65 1 4 2 1.66 0 0 1.66 1 1 1.66 1 2 1.66 1 3 3 1.6 4 1 1 1.64 1 2 1.64 1 3 1.64 0 3 4 1.6 5 1 1 1.65 1 2 1.65 1 3 1.65 0 3 沉降点布置简图: 注:1、2、3、4号点为 沉降观测点。 沉降曲线: 浇筑后风机吊装前风机吊装完风机吊装后1 2 3 4 项目专业技术负责人: 项目专业质量检查员: 班组长:

工程名称国电领海西八千风电场风机承台、 箱变基础工程 施工单位辽宁两锦大洋电力建设集团有限公司测量人安帅 机构部位FJ-2#风机基础浇注日期2010年11月30日记录人高阳 观测点编号 第一次第二次第三次第四次 2010 年12月01日 2010年12月02日 2010年12月03日 2010年12月04日 标高(m) 沉降量(mm) 标高(m) 沉降量(mm) 标高(m) 沉降量(mm) 标高(m) 沉降量(mm)本次累计本次累计本次累计本次累计 1 1.77 1 1 1.77 1 2 1.77 1 3 1.77 0 3 2 1.76 1 1 1.76 1 2 1.76 0 2 1.76 1 3 3 1.7 4 1 1 1.74 1 2 1.74 1 3 1.74 0 3 4 1.7 5 1 1 1.75 1 2 1.75 1 3 1.75 0 3 沉降点布置简图: 注:1、2、3、4号点为 沉降观测点。 沉降曲线: 浇筑后风机吊装前风机吊装完风机吊装后1 2 3 4 项目专业技术负责人: 项目专业质量检查员: 班组长:
