安全技术交底钻孔桩钢
筋笼制作
HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
安全技术交底记录表
编号：0001/1705
施工技术交底记录
四、施工流程 图4-1钢筋笼制作工艺流程图 五、施工方法 1、钢筋下料 1）钢筋下料应严格按照图纸给出的钢筋大样和数量下料。 2）钢筋下料应做到最大限度的对原材的利用，减少产生的废料量和钢筋对接接头。 3）下料前应先对钢筋进行除锈除污，保证钢筋表面洁净，点焊处的水锈一定要清除干净。 4）主筋直螺纹套筒连接 （1）钢筋笼主筋均采用直螺纹套筒连接。 （2）主筋下料时，用直螺纹专用切断机进行切割并用砂轮机打磨切口端面，切口端面要与钢筋轴线垂直，断面要平整，不得有马蹄形或扭曲，钢筋端部不得有弯曲，出现弯曲时应进行调直。需要注意的是，接头处不得用气割进行下料，须采用切断机进行切割。 （3）钢筋丝头的牙形、螺距必须与连接套的牙形、螺距相吻合，有效丝扣内的秃牙部分累计长度不大于一扣周长的1/2。丝头加工好后应套保护盖。 （4）连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净完好无损。 标准型套筒的几何尺寸（mm） 规格螺纹直径M 螺距P 套筒长度L±1套筒外径Φ±0.5 20 20.5 2.0 5031 22 22.5 2.5 5533 25 25.5 2.5 6538 28 28.5 3.0 6542 32 32.5 3.0 7048 （5）钢筋丝头加工长度为标准型套筒长度的1/2，其公差应为0～2．0P(P为螺距）。
滚丝头加工尺寸（mm） 规格螺纹尺寸丝头长度完整丝扣圈数 20 M20.5×2.0 25 13 22 M22.5×2.527.5 11 25 M25.5×2.5 32.5 13 28 M28.5×3.0 32.5 11 32 M32.5×3.0 35 12 （6）直螺纹接头应使用扭力扳手或管钳进行施工，将两个钢筋丝头在套筒中间位置相互顶紧，单边外露丝扣长度不应超过2P；接头拧紧矩应符合规定，直螺纹钢筋接头拧紧力矩值见下表： 直螺纹钢筋接头拧紧力矩值 钢筋直径（mm）16 18~20 22~25 28~32 拧紧力矩（N·m）100 200 260 320 （7）钢筋笼纵向受力钢筋的接头要相互错开，钢筋机械连接的连接区段长度按45d计算，在同一区段内钢筋接头百分率不得大于50%。 5）加强箍、螺旋箍筋、定位筋 （1）东引道南侧人非混行道挡土墙桩基钢筋笼加强箍采用20钢筋，采用单面搭接焊工艺，搭接长度不小于10d(200㎜)。 （2）东引道南侧人非混行道挡土墙桩基钢筋笼箍筋采用φ10钢筋，箍筋绑扎一定要紧贴主筋，间距均匀。 （3）东引道南侧人非混行道挡土墙桩基钢筋笼定位筋采用16钢筋，竖向每4m设置一道，每道环向四个，均匀布置。 （4）承台桩基钢筋笼加强箍采用22钢筋，采用单面搭接焊工艺，搭接长度不小于10d(220㎜)。 （5）承台桩基钢筋笼箍筋采用φ8钢筋，箍筋绑扎一定要紧贴主筋，间距均匀。 （6）承台桩基钢筋笼定位筋采用16钢筋，竖向每2m设置一道，每道环向四个，均匀布置。 （7）挡土墙桩基钢筋笼加强箍采用22钢筋，采用单面搭接焊工艺，搭接长度不小于10d(200㎜)。 （8）挡土墙桩基钢筋笼箍筋采用φ8钢筋，箍筋绑扎一定要紧贴主筋，间距均匀。 （9）挡土墙桩基钢筋笼定位筋采用16钢筋，竖向每2m设置一道，每道环向四个，均匀布置。
钻孔桩施工安全技术交底(通 用版) Establish a safety production responsibility system. Implement specific work safety divisions, clearly distinguish rewards and punishments, and assign responsibilities to individuals. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0667

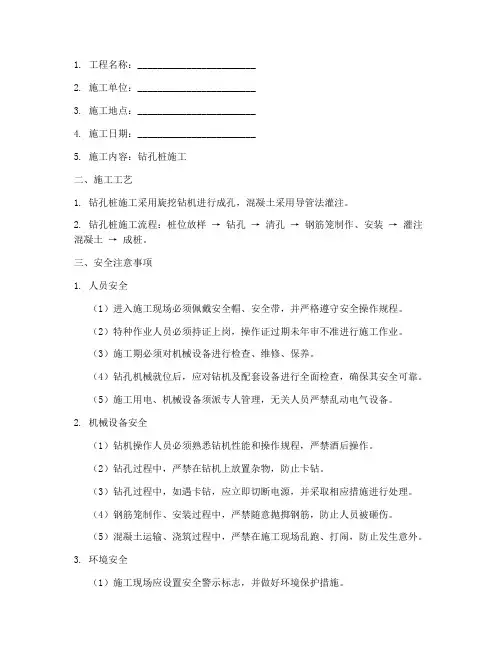

钻孔桩施工安全技术交底(通用版) 1、钻孔机械就位后，应对钻机配套设备进行全面检查。钻机安设必须平稳、牢固；钻架应加设斜撑或缆风绳。 2、冲击钻孔选用的钻锥、卷扬机和钢丝绳等，应配置适当，钢丝绳与钻锥用绳卡固结时，绳卡数量应与钢丝绳直径相匹配。冲击过程中，钢丝绳的松弛度掌握适宜。 3、钻孔过程中要有专人随时对钻孔机具检查维修。卷扬机卷扬钢丝绳时，严禁工作人员在其上跨越，同时卷筒上的钢丝绳不得放完，至少应保留三圈；卷扬机钢丝绳断丝超过5%应及时更换。 4、钻进时，要紧密监视掘进情况，观察孔内有无异常情况、钻架是否倾斜、各连续部位是否松动、是否有塌孔征兆，如有情况，立即纠正。 5、电动卷扬机在工作中，如遇停电或停机检查保养时，应将电
源关闭。 6、钻机停钻，必须将钻头提出孔外，置于钻架上，不得滞留孔内。 7、对于已埋设护筒尚未开钻或已成桩护筒尚未拔出的，应加设护筒顶盖或铺设安全网罩。 8、泥浆池周围应设围挡，并设警示牌、警示灯。 9、水下浇注混凝土时，施工人员要明确分工，统一指挥，做到快捷、连续施工，以防止发生事故。 XXX图文设计 本文档文字均可以自由修改
编号：AQ-GL-04726 ( 安全管理) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 钻孔桩钢筋笼安全技术交底Safety technical disclosure of bored pile reinforcement cage

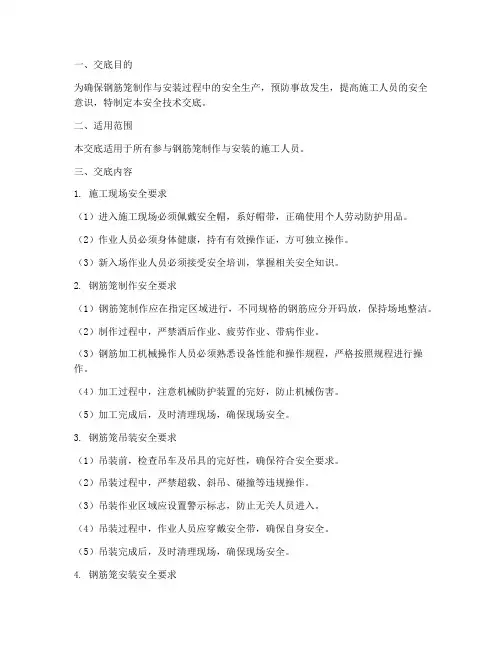

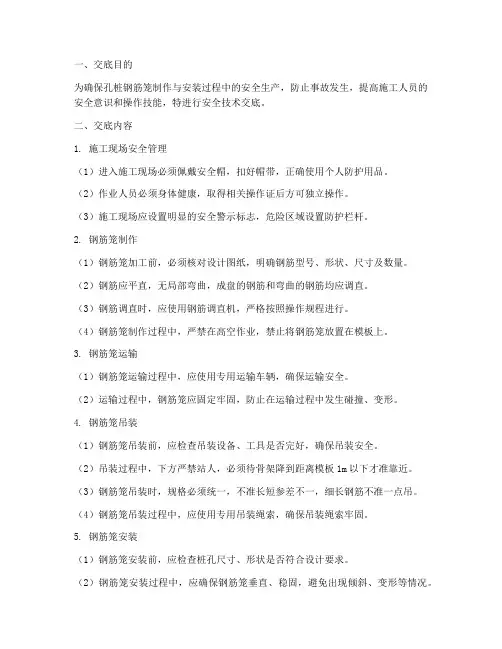

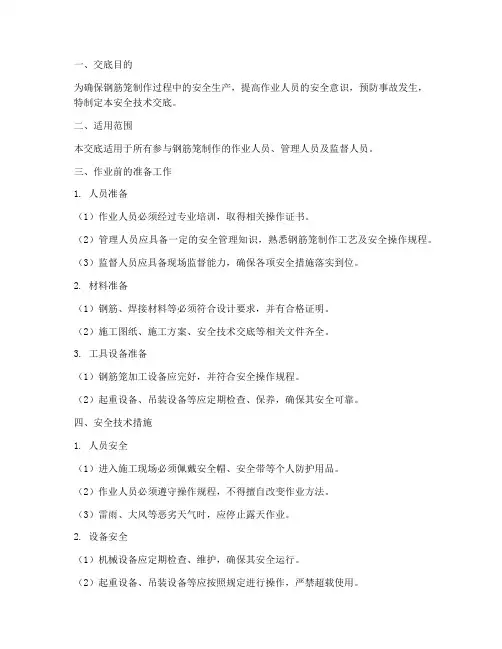

钻孔桩钢筋笼安全技术交底 备注：企业安全管理的目的就是提高生产，而同时又不造成安全事故。一个出过安全事故的企业，不管在劳 动者还是消费者的心中都是没有可信度的。所以只有加强企业的安全管理，才能树立良好的企业形象，从而 赢得市场。 安全交底内容： 1、进入施工现场必须遵守安全生产的各项规章制度和纪律等，工人进入施工现场都必须头戴安全帽。 2、钢筋断料、配料、弯料等工作应在地面进行，不准在高空操作。操作台要稳固。钢材、半成品等应按规格、品种分别堆放整齐。 3、起吊钢筋时，规格必须统一，不准长短参差不一，钢筋不准一点起吊。起重臂下严禁站人。起吊和落下时必须有专人指挥。 4、切割机使用前，须检查机械运转是否正常，有否二级漏电保护；切割机后方不准堆放易燃物品。 5、绑扎桩基钢筋笼钢筋，钢筋骨架应用临时支撑拉牢，以防倾倒。 6、多人合运钢筋，起、落、转、停动作要一致，人工上下传送不得在同一垂直线上；钢筋堆放要分散、稳当，防止倾倒和塌落。。
7、点焊、对焊钢筋时，焊机应设在干燥的地方；焊机要有防护罩并放置平稳牢固，电源通过漏电保护器，导线绝缘良好 8、电焊时应戴防护眼镜和手套，并站在胶木板或木板上。电焊前应先清除易燃易爆物品，停工时，确认无火源后，方准离开现场。 9、钢筋切断机应机械运转正常，方准断料。手与刀口距离不得少于是15cm。电源通过漏电保护器，导线绝缘良好。 10、切断钢筋禁止超过机械负载能力；切长钢筋应有专人扶住，操作动作要一致，不得任意拖拉。 11、所有机械设备外壳必须做好接地，一机一闸一保护，严禁把闸刀放在地面上，应挂在离地1.5m高的地方，并有防雨设施。 12、在雷雨时必须停止露天操作，预防雷击钢筋伤人；在雪天时必须停止露天操作，防止上下人时湿滑。 13、严禁操作人员在酒后进入施工现场作业。 14、弯曲钢筋时，严禁站在弯曲半径内操作。 15、在桩基钢筋笼焊接时，焊接同时旁边要摆放灭火器和水，防止施工过程中发生失火现象。
钢筋笼制作技术交 底
施工技术交底记录 3月8日施管表5
应满足现行国家规范的规定。 四、施工流程 图4-1钢筋笼制作工艺流程图 五、施工方法 1、钢筋下料 1）钢筋下料应严格按照图纸给出的钢筋大样和数量下料。 2）钢筋下料应做到最大限度的对原材的利用，减少产生的废料量和钢筋对接接头。 3）下料前应先对钢筋进行除锈除污，保证钢筋表面洁净，点焊处的水锈一定要清除干净。 4）主筋直螺纹套筒连接 （1）钢筋笼主筋均采用直螺纹套筒连接。 （2）主筋下料时，用直螺纹专用切断机进行切割并用砂轮机打磨切口端面，切口端面要与钢筋轴线垂直，断面要平整，不得有马蹄形或扭曲，钢筋端部不得有弯曲，出现弯曲时应进行调直。需要注意的是，接头处不得用气割进行下料，须采用切断机进行切割。 （3）钢筋丝头的牙形、螺距必须与连接套的牙形、螺距相吻合，有效丝扣内的秃牙部分累计长度不大于一扣周长的1/2。丝头加工好后应套保护盖。 （4）连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净完好无损。 标准型套筒的几何尺寸（mm） 规格螺纹直径M 螺距P 套筒长度L±1套筒外径Φ±0.5 20 20.5 2.0 5031 22 22.5 2.5 5533 25 25.5 2.5 6538
28 28.5 3.0 6542 32 32.5 3.0 7048 （5）钢筋丝头加工长度为标准型套筒长度的1/2，其公差应为0～2．0P(P为螺距）。 滚丝头加工尺寸（mm） 规格螺纹尺寸丝头长度完整丝扣圈数 20 M20.5×2.0 25 13 22 M22.5×2.527.5 11 25 M25.5×2.5 32.5 13 28 M28.5×3.0 32.5 11 32 M32.5×3.0 35 12 （6）直螺纹接头应使用扭力扳手或管钳进行施工，将两个钢筋丝头在套筒中间位置相 互顶紧，单边外露丝扣长度不应超过2P；接头拧紧矩应符合规定，直螺纹钢筋接头拧紧力 矩值见下表： 直螺纹钢筋接头拧紧力矩值 钢筋直径（mm）16 18~20 22~25 28~32 拧紧力矩（N·m）100 200 260 320 （7）钢筋笼纵向受力钢筋的接头要相互错开，钢筋机械连接的连接区段长度按45d计 算，在同一区段内钢筋接头百分率不得大于50%。 5）加强箍、螺旋箍筋、定位筋 （1）东引道南侧人非混行道挡土墙桩基钢筋笼加强箍采用20钢筋，采用单面搭接焊 工艺，搭接长度不小于10d(200㎜)。 （2）东引道南侧人非混行道挡土墙桩基钢筋笼箍筋采用φ10钢筋，箍筋绑扎一定要紧 贴主筋，间距均匀。 （3）东引道南侧人非混行道挡土墙桩基钢筋笼定位筋采用16钢筋，竖向每4m设置 一道，每道环向四个，均匀布置。 （4）承台桩基钢筋笼加强箍采用22钢筋，采用单面搭接焊工艺，搭接长度不小于 10d(220㎜)。 （5）承台桩基钢筋笼箍筋采用φ8钢筋，箍筋绑扎一定要紧贴主筋，间距均匀。 （6）承台桩基钢筋笼定位筋采用16钢筋，竖向每2m设置一道，每道环向四个，均 匀布置。 （7）挡土墙桩基钢筋笼加强箍采用22钢筋，采用单面搭接焊工艺，搭接长度不小于 10d(200㎜)。 （8）挡土墙桩基钢筋笼箍筋采用φ8钢筋，箍筋绑扎一定要紧贴主筋，间距均匀。
2.3.1 灌注桩基础机械钻孔安全技术交底 1. 施工场地应能满足钻孔机作业的要求。旱地区域地基应平整、坚实；浅水区域应采用筑岛方法施工；深水河湖中必须搭设水上作业平台,作业平台应根据施工荷载、水深、水流、工程地质状况进行施工设计,其高程应比施工期间的最高水位高70cm以上。 2. 同时钻孔施工的相邻桩孔净距不得小于5m；两桩(地下部分)之间净距小于5m时,待一桩所浇筑的混凝土强度达5MPa后,方可进行另桩钻孔施工。 3. 泥浆护壁成孔时,孔口应设护筒；埋设护筒后至钻孔之前,应在孔口设护栏和安全标志。 4. 护壁泥浆原料应为性能合格的黏土或其他符合环保要求的材料；现场应设泥浆沉淀池,泥浆残渣应及时清理并妥善处理,不得随意排放,污染环境；泥浆不断循环使用过程中应加强管理,始终保持泥浆性能符合要求；泥浆沉淀池周围应设防护栏杆和安全标志。 5. 旱地和浅水域,护筒埋深不宜小于原地面以下 1.5m；砂性土应将护筒周围50cm～80cm和护筒底50cm范围内换填并夯实粘性土；深水域的长护筒,粘性土应沉入河床局部冲刷线以下1.5m；细砂或软土应沉入冲刷线以下至少4m。 6. 护筒应坚固、不漏水,内壁平滑、无凸起；护筒顶端高程应高于地下水位或施工期间的最高河湖水位2.0m以上,旱地钻孔护筒顶端高程应高出地面30cm；护筒内径应比孔径大20XX以上。 7. 钻孔作业应符合下列要求: (1) 施工场地应平整、坚实；现场应划定作业区,非施工人员禁止入内。 (2) 钻孔应连续作业,建立交接班制,并形成文件；施工中严禁人员进入孔内作业。 (3) 使用全套管钻机钻孔时,配合起重机安套管人员应待套管吊至安装位置,方可靠近套管辅助就位,安装螺栓；拆套管时,应待被拆管节吊牢后方可拆除螺栓。 (4) 钻孔作业中发生坍孔和护筒周围冒浆等故障时,必须立即停钻；钻机有倒塌危险时,必须立即将人员和钻机撤至安全位置,经技术处理并确认安全后,方可继续作业。 (5) 成孔后或因故停钻时,应将钻具提至孔外置于地面上,关机、断电并应保持孔内护壁措施有效,孔口应采取防护措施。 (6) 冲抓钻机钻孔,当钻头提至接近护筒上口时,应减速、平稳提升,不得碰撞护筒,作业人员不得靠近护筒,钻具出土范围内严禁有人。 (7) 钻机运行中作业人员应位于安全处,严禁人员靠近和触摸钻杆；钻具悬空时严禁下方有人。 (8) 钻孔过程中,应经常检查钻渣并与地质剖面图核对,发现不符时应及时采取安全技术措施。 (9) 正、反循环钻机钻孔均应减压钻进,即钻机的吊钩应始终承受部分钻具质量,避免弯孔、斜孔或扩孔。 (10) 施工现场附近有电力架空线路时,施工中应设专人监护,确认机械与电力架空线路的最小距离必须符合表2-12的要求。 (11) 螺旋钻机宜用于无地下水的细粒土层中施工。
山东莱阳项目部 技术交底书 工程名称：上跨青荣城际铁路公铁立交第五联编号：2014052101单位工程名称桥梁工程 分部工程名称基础及下部构造 分项工程名称桩基钢筋笼加工 施工单位里程 交底日期2014.05.21 交底地点桥梁施工队驻地 交底内容：关于桥梁桩基钢筋笼制安技术交底（1/5） 一、钢筋原材料 1、要求 采用HPB235、HRB335级钢筋，其技术标准应分别符合《钢筋混凝土用钢第1部分热轧光圆钢筋》(GB1499.1—2008)规定和光圆钢筋和《钢筋混凝土用钢第2部分热轧带肋钢筋》（GB1499.2-2007）规定的带肋钢筋。钢筋直径大于或等于25mm者应采用机械连接，接头等级为Ⅰ级，接头的位置、接头百分率、接头性能等应符合《钢筋机械连接通用技术规程》（JGJ 107-2010）的规定。 2、识别标志 在钢筋取样检验以前，每批钢筋应具有易识别的标签。标签上标明制造商试验号及批号，或者其他知识该批钢筋的证明。由材料员收料时逐捆检查是否有此标识，并在每批钢筋原材料进场后及时通知试验室及时取样检验。 3、取样及试验 ①、钢筋应按《金属拉伸试验方法》(GB/T228-2002)、《钢及钢产品力学性能试验取样位置及试样制备》（GB/T-2975-1998)、《金属材料弯曲试验方法》（GB/T232-1999)及《焊接接头冲击试验方法》（GB2650-89)、《焊接接头拉伸试验方法》（GB2651-89)的规定进行屈服点，抗拉强度、延伸量和冷弯试验及焊接性能试验。 ②、进场后的钢筋每批（同品种、同等级、同一截面尺寸、同炉号、同厂家生产的每60t为一批）内任选两根钢筋，各截取一组试样，每组三个试件，一组试件用于拉伸试验；一组试件用于冷弯试验。若需留样或其他试验则增加取样。 ③、对直螺纹套筒的检验，同一施工条件下采用同一批材料的同等级、同型式、同规格接头，以500个为一个验收批，不足500个也作为一个验收批。每一批必须在工程结构中随机截取3个接头试件作为抗拉强度试验，按设计要求的接头等级进行评定，等级评定参见《钢筋机械连接通用技术规程》。 4、钢筋原材料储存 ①、钢筋应无有害的缺陷，例如裂纹及剥离层。若进场时钢筋已经锈蚀，则应拒收。 ②、钢筋应上覆下垫，储存于地面以上30cm的平台、垫木或其他稳固的支承上，保证钢筋不变形为原则，并应保护它不受机械损伤及由于暴露大气而产生锈蚀和表面破损。 ③、当用于工程时，钢筋应无灰尘、有害的锈蚀、松散锈皮、油漆、油脂、油或其他杂质。
( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 钻孔桩施工安全技术交底(2021 年) Safety management is an important part of enterprise production management. It promotes the progress of enterprise work and promotes economic efficiency.

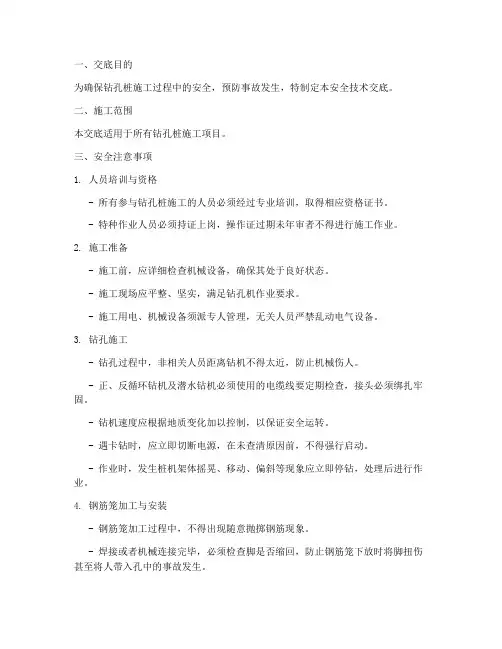

钻孔桩施工安全技术交底(2021年) 1、钻孔机械就位后，应对钻机配套设备进行全面检查。钻机安设必须平稳、牢固；钻架应加设斜撑或缆风绳。 2、冲击钻孔选用的钻锥、卷扬机和钢丝绳等，应配置适当，钢丝绳与钻锥用绳卡固结时，绳卡数量应与钢丝绳直径相匹配。冲击过程中，钢丝绳的松弛度掌握适宜。 3、钻孔过程中要有专人随时对钻孔机具检查维修。卷扬机卷扬钢丝绳时，严禁工作人员在其上跨越，同时卷筒上的钢丝绳不得放完，至少应保留三圈；卷扬机钢丝绳断丝超过5%应及时更换。 4、钻进时，要紧密监视掘进情况，观察孔内有无异常情况、钻架是否倾斜、各连续部位是否松动、是否有塌孔征兆，如有情况，立即纠正。 5、电动卷扬机在工作中，如遇停电或停机检查保养时，应将电
源关闭。 6、钻机停钻，必须将钻头提出孔外，置于钻架上，不得滞留孔内。 7、对于已埋设护筒尚未开钻或已成桩护筒尚未拔出的，应加设护筒顶盖或铺设安全网罩。 8、泥浆池周围应设围挡，并设警示牌、警示灯。 9、水下浇注混凝土时，施工人员要明确分工，统一指挥，做到快捷、连续施工，以防止发生事故。 云博创意设计 MzYunBo Creative Design Co., Ltd.
一、主要机具 锯桩器、焊机、移动电箱、大锤、水桶等。 二、作业条件 1、作业区域土方开挖完成，承台、地梁等处的预应力桩已经挖出，边坡休整已经到位，而且 管桩设计标高已经抄测到位。 2、预应力桩的小应变测试和静载实验已经完成。 三、工程中的关键性施工技术问题 1、钢筋笼制作与安装： 严格按图纸所给的尺寸加工钢筋。桩芯锚筋的制作安装：锚固连接筋的长度和箍筋必须按《预应力混凝土管桩》图集（苏G03-2012）要求施工。有设计要求的按设计要求施工，没有设计要求的按标准图集（苏G03-2012）施工。钢筋加工的误差要在规定范围内，保证钢筋的绑扎间距且平整顺直。 1.1、施工条件： 桩孔已清理完成，芯内积水已排至灌芯深度下3m。 1.2、材料要求： 钢筋有材质合格证明，进场后经复试合格。表面无老锈，油污等。托底板5mm厚，Q235B型钢，并验收合格。 1.3、加工机具：钢筋调直机、弯曲机、断料机、电焊机。 1.4、质量要求： 1.4.1、施工过程严格遵照设计图要求和规范（苏G03-2012）的规定施工。 1.4.2、锚固筋与桩顶钢板焊接，必须由经过专业培训并取得上岗资质的人员操作，焊缝长≧100mm,焊缝高大于8mm,应饱满均匀一致，锚固筋应在桩顶均分为六等分，角度为750，达到设计要求，锚固筋长度不少于35d。 1.5、施工程序 桩钢筋笼制作→底盘焊接→钢筋笼验收→管桩淸孔→管桩灌芯长度测量、验收→放置钢筋笼→与桩顶钢板焊牢。 1.6、施工技术和质量措施 材料检验：由材料员对进场钢筋、钢板材料进行材质检验。到场材料必须具有符合要求的质量合格证书，并在现场见证取样复试，合格后方可使用。 钢筋笼的制作必须符合设计和施工规范要求，对钢筋笼的规格和外形尺寸进行检查，控制偏差在允许范围之内。锚固筋必须根据现场标高焊接牢固。 1.7、主筋与托板焊接牢固，基础开挖后，应对桩顶标高及桩的偏位情况进行测量，并记录完整。
（旋挖机）钻孔灌注桩安全技术交底 工程名称高家湾汽车充电站项目施工单位湖北景盛建筑工程有限公司 施工部位地下室基坑支护施工内容支护桩交底内容： 一、施工准备 1.人员配备：旋挖钻操作人员 2 人；大挖机司机 1 人；汽车吊司机 2 人；钢筋工 5 人；砼浇筑工 人 10 人。 2.机械设备及工器具准备：旋挖钻孔机1 台；大挖机 1 台；钻渣运输车 2 辆。混凝土导管 2 套；下料斗 2 个；钢筋笼成套加工设备；电焊机 2 台；汽车吊 1 台。 3.测量检测用具：全站仪、水准仪、钢尺、测绳。 二、施工部署 钻孔桩按照“隔二打一”的原则进行施工，并保证相邻钻孔桩的施工时间大于48 小时。 三、旋挖机钻孔施工工艺流程 施工现场清理 护筒制作护筒埋设 一 钻机就位 般 性旋挖钻孔 内 清孔 容监理检查人员自检 移至下一个桩位 钻孔施工方法： 1.测量放线 根据设计图纸及桩号，利用全站仪现场进行桩位精确放样，放出钻孔桩的轴线位置，在桩中心位置钉以木桩，并设护桩，放线后由主管技术人员复核，施工中护桩妥善看管，不得位移和丢 失，并在放线时测好地面标高。 2.护筒埋设 为固定桩位、导向钻头、隔离地面水、保护孔口地面及增加对孔壁的静压力以防坍塌，应于钻孔前埋设护筒。本标段钻孔桩直径为800mm，护筒采用板厚为6mm的钢板焊接整体式钢护筒，埋深。挖机开挖，挖坑直径比护筒大～，坑底深度与护筒底同高且平整。护筒埋设时，筒的中心 与桩中心重合，其偏差不得大于20mm；并应严格保持护筒的垂直度偏差不大于1%，同时其顶部应高出地面，护筒四周用粘土回填密实。 3.钻机就位
钻孔机就位时，必须保持平稳，不发生倾斜、位移。根据测量所放桩孔中心，将钻机中心对 准桩孔中心，并保证钻杆中心同桩孔中心在同一铅垂线上。为准确控制钻孔深度，要在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。钻机就位误差：水平高差不超过3mm；中心偏差不大于15mm。 4.钻机就位及钻孔 （1）钻机进场后，对钻机的桅杆垂直度进行校合，符合要求后方可使用。 （2）钻机就位后，钻机底座要保持平稳，不得产生位移和沉陷。 （3）钻机对位时钻头轴线严格按照技术所给的轴线位置控制。 （4）钻进时，起落钻头速度宜均匀，不得过猛或骤然变速。开始钻孔作业时，钻进时应先 慢后快，开始每次进尺为40-50cm，确认地下是否不利地层，进尺 5 米后如钻进正常，可适当加 大进尺，每次控制在70-90cm。钻孔达到设计深度后，应对孔位、孔径、孔深和孔形进行检查。 （ 5）清孔： ①孔底清理紧接终孔检查后进行。钻到预定孔深后，必须在原深处进行空转清土（10 转/ 分钟），然后停止转动，提起钻杆。 ②注意在空转清土时不得加深钻进, 提钻时不得回转钻杆。 5.成孔检查 成孔达到设计高程后，对孔深、孔径、孔壁、垂直度等进行检查，不合格时采取措施处理。 用测绳测量孔深并做记录，钻孔完成后应采用探孔器检测孔径，钻杆垂线法检查倾斜度，用长度符合规定的探孔器上下两次检查孔是否合格，合格后方可清孔。 检测标准：孔深、孔径不小于设计规定，钻孔倾斜度误差不大于1%符合设计要求，桩位误差不大于50mm。用测深绳 ( 锤) 测量孔深及虚土厚度。虚土厚度等于钻孔深的差值，虚土厚度不 超过 10cm。 孔径控制：钻进遇有含石块较多的土层，或含水量较大的软塑粘土层时，必须防止钻杆晃动引 起孔径扩大，致使孔壁附着扰动土和孔底增加回落土。 钻孔桩成孔质量标准 项目允许偏差 孔的中心位置（ mm）50 孔径（ mm）不小于设计桩径 倾斜度（ mm）小于 1%且不大于 50 孔深不小于设计规定 沉淀厚度（ mm）符合设计要求 6. 移动钻机到下一桩位 经过成孔检查后，要填好桩孔施工记录。然后盖好孔口盖板，并要防止在盖板上行车或走人。 最后再移走钻机到下一桩位。下钢筋笼 四、混凝土浇筑施工工艺流程 导管连接及漏斗安装 灌注混凝土 砼试块制作
灌注桩钢筋笼制作技术交底书 1.材料进场 钢筋笼原材料进场后，首先要检验进场材料的牌号、等级、规格和产品外观，检查无误后再检验其出厂质量合格证书和质量检验报告单。无合格证书和质量检验报告单的应不予验收。 进场材料验收后，应按材料的不同种类、型号、规格、等级及生产厂家分别堆存，不得混杂，并设立识别标志，挂牌待检，材料宜堆存在仓库（棚）内，当钢筋露天堆置时，采用下部垫高30㎝且采用塑料彩条布遮盖，以防淋雨锈蚀和其它污染，影响钢筋质量。一旦出现钢筋锈蚀，使用之前必须进行除锈处理，否则不得使用。 材料入库存放后，应及时对进场材料按规定抽检频率进行验证试验，待检材料应挂牌；待检。检验合格应挂牌：已检。不合格应予退场。 2.钢筋笼制作 钻孔灌注桩钢筋笼在加工场地集中制作，并采用长线法施工。钢筋笼分为3节加工，顶笼标准长度，底笼为调节段，底笼主要用于安装声测管。钢筋笼长度宜为18m左右，并尽量减少施工现场焊接量。施工时要按照设计图纸和技术规范加工，下料时要考虑到搭接长度。钢筋笼制作时要按照统一的标准进行加工，不得随意更改，以防出错。 钢筋笼在钢筋胎膜上加工,在预先弯制好的加强筋圆圈上，等距离的画好主筋的间距,以保证钢筋笼主筋位置的准确；加强筋按设计施工图纸要求的间距进行布设（每2m一道）。 钢筋笼制作时，在相邻两节钢筋笼对应的钢筋上用油漆做出通长接地标记,接地钢筋不允许采用对焊接头。应采用单面焊或双面焊，单面焊焊缝不小于10d、双面焊不小于5d，焊缝宽度为0.7d，高度0.3d。 钢筋笼外侧安装细石混凝土垫块作为钢筋保护层，直径为14cm，厚度为5cm，垫块混凝土等级应与桩基混凝土等级一致。砼垫块集中制作，标准养护，达到设计强度后方可使用。每隔2m设一层，每层均布4个, 梅花状布置。
钻孔灌注桩的安全技术交底 建设单位：中铁十三局宁波项目部 工程名称：宁波绕城高速公路二标 分部分项工程名称：钻孔灌注桩施工 交底时间：2005年3月5日
一、安全用电 （1）电工必须持证上岗（特种作业操作证）无证不得上岗作业。 （2）遵守项目经理部的规定，上岗前要进行安全培训和教育，明确作业环境和安全环境要求。 （3）电工作业时必须穿戴劳动防护用品，检修作业时严格遵守操作制度。 （4）施工现场采用TN-S三项五线制供电要求，所用电器必须保护接零。 （5）电工作业时必须安装合格的电器产品。 （6）严禁用电设备带病运转，电工每日巡视检查，发现问题及时解决和处理。 （7）废弃的电气线路（含开关及设备）应及时拆除。 （8）为保证用电安全，电工必须做到每日巡查现场并记录。 （9）每月对现场的漏电保护器做一次测试并且作好测试记录。 （10）不经项目经理部允许任何人不许私自外接电源。 （11）电工上岗前必须接受项目经理部的安全技术交底，明确作业要求。 二、钢筋焊接安全 （1）电焊工必须经过专门的安全技术培训，了解设备工具的构造和性能，经考试合格持证后，方准从事焊接工作。 （2）工作前电焊工和扶焊人员必须穿好戴好劳动防护用品，否则禁止操作。 （3）电焊机外壳，必须接地（零）良好，其电源的装、拆应由电工进行，一次线不得超过2米。 （4）电焊机要设单独的开关，开关应设置在防雨的闸箱内，电焊工接合闸时，头部不准面对开关，应戴绝缘手套侧身操作。 （5）电焊机和线路发生故障时必须通知电工修理，电焊工本人不得随意带电拆动。 （6）电焊机应放在通风、干燥、平稳的地方，露天作业时，应搭设防雨棚以防电焊机雨淋受潮漏电。 （7）焊钳和把线必须绝缘良好，连接牢固。 （8）严禁在处于压力状态的容器或管道上施焊，必须通过蒸洗或用磷酸溶
工程名称平安大街站主体围护结构日期2013年9月18日交底部位钻孔灌注桩钢筋笼页数共6页第1页
工程名称平安大街站主体围护结构日期2013年9月18日交底部位钻孔灌注桩钢筋笼页数共6页第2页
工程名称平安大街站主体围护结构日期2013年9月18日 交底部位钻孔灌注桩钢筋笼页数共6页第3页交底内容： 筋骨架的保护层厚度为70mm 4. 加强筋④直径［420mm连接部分采用单面焊，④筋除在围护桩钢筋笼桩顶、桩底及钢筋加密 区端头均设置一道外，其余间距不大于2m,与主筋①、②搭接处务必焊牢。 四、钢筋下料 下料前认真核对钢筋规格、级别及加工数量，无误后进行下料。钻孔桩钢筋笼主筋为25, 钢筋采 用双面焊接，搭接长度不小于125mm(> 5d)。钢筋焊接时，焊接端钢筋应预弯，使 两钢筋的轴线在同一直线上。 钢筋切断采用钢筋切断机，在钢筋切断前，先在钢筋上用粉笔按实际下料长度将切断位置做明显标记，切断时，切断标记对准刀刃将钢筋放入切割槽将其切断。 钢筋根据不同长短搭配、统筹排料；先断长料，后断短料，减少短头和损耗。避免用短尺量长料，防止产生累计误差。 五、钢筋焊接 焊工必须经考试合格后持证上岗。钢筋焊接前，参与该项工程施焊的焊工必须进行现场条件下的焊接工艺试验，应经试验合格后，方准于焊接生产。
工程名称平安大街站主体围护结构日期2013年9月18日交底部位钻孔灌注桩钢筋笼页数共6页第4页交底内容： 钢筋焊接采用E50系列焊条；焊接时，引弧应在垫板或形成焊缝的部位进行，不得烧伤主筋；焊接地线与钢筋应接触良好；焊接过程中应及时清渣，焊缝表面应光滑，焊缝余高应平缓过渡，弧坑应填满。 焊缝的有效厚度不小于钢筋直径的30% （业25钢筋为8mm虫20钢筋为6mr）焊缝宽度不小于主筋直径的80%（（曲25钢筋为20mm他20钢筋为16mr） 六、钢筋笼加工成型 在平台上铺设主筋时应考虑到主筋的焊接接头在同一截面不超过50%焊接的接头应错 开布置，且错开的焊接接头间相互距离不少于1m 加强箍应在按设计加强箍内径制作的定型圆平台上卷制焊接而成。 按施工图纸在主筋上每隔2m设立一道加强箍，在加强箍定位焊接时必须保证其平面与主筋垂直，按施工图纸的主筋间距、根数在加劲箍上划上记号，将排列好后的主筋按规定的间距焊牢在加强箍上。加强箍与主筋采用点焊连接，必须焊牢。 螺旋筋设置在主筋外侧，螺旋箍筋缠绕要紧密，防止离鼓，采用点焊与主筋连接。 加强筋、螺旋筋与主筋点焊时要求严格控制电流大小，不得烧伤主筋。 钢筋骨架的净保护层厚度为70mm在钢筋笼外周设混凝土垫块，垫块垂直方向间距4m 水平方向每层设3块。 钢筋笼制作完成后，报检合格后存放在施工现场。在现场临时存放时，必须对钢筋骨架进行“上盖下垫”。
钻孔桩钢筋笼制作技术交底
钻孔桩钢筋笼制作技术交底 宁波市轨道交通工程建设项目 承包单位：中铁一局集团有限公司 合同号：JS4-SG-15002 监理单位：乌鲁木齐铁建工程咨询有限公司 编号：S4001/A-033/0001/1705 技术交底记录A-033
技术负交底人
注:1、本表适用于施工单位进行技术交底； 2、本表一式三份，交底后施工单位项目部、作业班组各留一份，报监理机构一份备案。 交底内容： 钻孔灌注桩钻进施工前必须保证已经具备以下施工条件： （1）施工区场地已清除平整。 （2）明确图纸中的有关疑问和细节问题，各项技术、资料齐备，操作、安全已交底，规章制度已建立。 1、技术准备 详细研究图纸，落实图纸会审、变更的内容，理解设计意图及施工质量标准，编制详细的施工方案和施工交底，按项目部管理制度逐层下发，以便施工班组熟练掌握、准确地按图施工。 2、物资、设备准备 1）按工程量分批向物资部门提供钢筋，对所需物资供应情况、价格、品种、质量等进行详细调查，以便及早进行供需联系，落实供需要求，使计划得到落实。 2）根据工程量、进度安排，落实施工机械及物资供应，确保按期进场，准时开工3、现场作 业条件准备
③ 钢筋笼制作完毕后，挂上标志牌，详细注明其部位, 由监理工程师鉴定合格后，方可使用。根据桩底桩顶标高预先计算 出吊环长度，并另作吊环 将其设置于钢筋笼顶端，以保证钢筋笼下放到设计位置。 ④钢筋笼制作允许偏差见表1-1。 5、钢筋笼吊装 钢筋笼吊装采用钻孔桩机机架起吊入孔，钢筋笼的倒运用 200型挖机来完成，采用二点 1)事先测量组对临时钻孔灌注桩桩位置准确定位。 2)做好现场的施工工作，确保施工道路、水源、电源接口准备妥当，保证施工机具设备 顺利进 场，保证施工用水、用电。 3)向班组进行计划交底和质量、安全技术交底，下达工程施工任务单，明确施工作业范 围和任 务，使班组明确有关任务、质量、安全、进度等要求。 4)做好工作面准备：检查道路是否畅通、安全，泥浆沟是否通畅，施工现场是否符合施 工要求。 4、钢筋笼制作 钢筋笼长度为30.3m ，采用4节制作及吊装。 具体制作步骤如下: (1)加工主筋①20采用搭接单面焊，搭接长度不少于10d(d :钢筋直径),亦可采 焊，搭接长度不少于5d ; 用双面 (2)制作成型: ① 加强箍筋? 16与主筋点焊，2m 布设一道，箍筋? 点 梅花形布设，焊接要牢固； 8环向间距100mm 与主筋点 焊，焊 ② 箍筋于桩顶3m 范围开始向中心环向间距加密，由 200mm 调整为 100mm 并报请项目部技术主管检查，并
桩基钢筋笼加工技 术交底
技术交底书表格编号1310 项目名称新建铁路银川至西安线第 1 页 共 9 页 交底编号 工程名称新建铁路银川至西安客运专线桥梁工程 设计文件图号银西施桥（中）-03、银西施桥（特）-09、银西施桥（特）-10、桥参-07 施工部位桩基钢筋笼加工作业技术交底 交底日期年月日 交底内容： 本交底适用于YXZQ-3标二工区钻孔桩钢筋笼加工。本标段内桩基础直径为：1.0米，1.25米，1.5米，2.0米四种，基础主笼长度在26.196米，其余部分为附笼长度（设计桩长-25米）。钢筋笼采用HPB300钢筋和HRB400钢筋，在图纸中分别用和表示。 一、技术要求及流程 1.1钢筋原材料 1)所用钢筋原材料需是符合设计要求的合格的材料，不合格材料严禁用；钢筋应具有出厂证书和试验报告单。每种原材料进场前需取样做相应的自检试验，自检试验合格报监理申批同意使用后现场方能使用。 2)钢筋必须按不同钢种、等级、牌号、规格及生产厂家分批验收，分别堆存，不得混杂，且应分别设立标识牌。钢筋在运输过程中，应避免锈蚀和污染。钢筋宜堆置在仓库（棚）内，如露天堆置时，应垫高并加遮盖。 3)不得替换设计所规定的钢筋规格,严格按照图纸施工，不得有缺少配筋现象发生，如有不明之处请与现场技术人员联系。 1.2钢筋加工 1.2.1钢筋除锈 钢筋除锈采用钢丝刷除锈。钢筋的表面应洁净，油渍、漆污和用锤敲击时能剥落的浮皮、铁锈等应在使用前清除干净。在焊接前，焊点处的水锈应清除干净。 1.2.2钢筋调直 钢筋应平直，无局部弯折，成盘的钢筋和弯曲的钢筋均应调直，采用调直机进行调直。 对局部曲折、弯曲或成盘的钢筋应加以调直。钢筋调直普遍使用卷扬机拉直和用调直机调直。采用钢筋调直截断机作业，其工艺流程为： 备料→调直机调直→截断→码放→转入下道工序。 调直工艺如下： ⑴将需调直的盘条钢筋上吊放在距调直机约3～4m处，将调直机限位器长度调至钢筋 所需的长度(如长度超出调直机支架范围，则需将支架延长)，人工放盘，将盘条一端喂进调直机的调直筒内。 ⑵开动调直机，钢筋开始自动调直并按调直机限位器所确定的长度自动截断。 ⑶人工配合将支架上的钢筋取下，整齐码放。

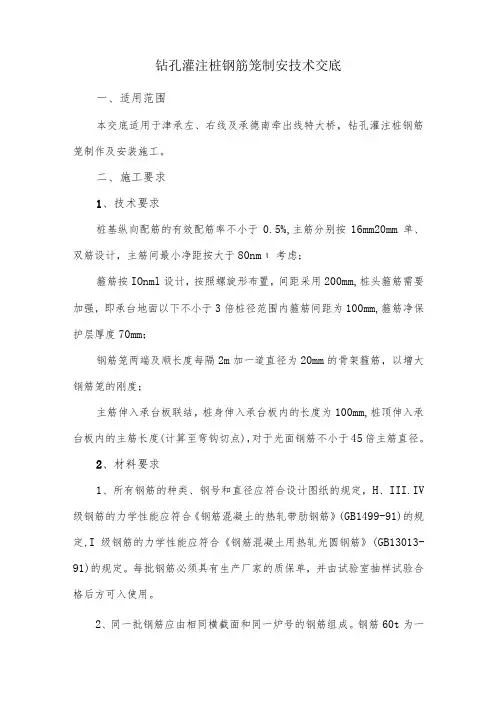

钻孔灌注桩钢筋笼制作及安装技术交 底
大杖子2号大桥钻孔灌注桩钢筋笼制作及安装技术交底 一、编制目的 明确钻孔灌注桩钢筋笼制作及安装施工作业的工艺流程、操作要点、工艺标准及安全质量和环水保要求等，指导、规范作业施工，以保证施工安全、施工质量和环境保护。 二、编制依据 《混凝土结构工程施工质量验收规范》（） 《京沈施桥-164》 《京沈桥通-16》 《铁路混凝土工程钢筋机械连接技术暂行规定》 三、技术要求 3.1、本桥桩基为D=φ100cm、φ125cm两种，桩身纵向配筋分为通长。 3.2、钢筋采用HRB400钢筋和HPB300钢筋，施工时桩基钢筋的混凝土净保护层厚度不得小于70mm。 3.3、施工承台之前需逐桩进行检测。 3.4、基桩钢筋笼设加强箍筋以利吊装，沿钢筋笼长度每隔2m设置混凝土块4块，沿桩身均匀分部，垫块为圆形，半径为7.5cm，与桩身混凝土同号，圆块中心穿钢筋并与桩身钢筋焊接固定。混凝土块与钢筋笼密贴并连接牢固。确保钢筋笼均匀对称于桩孔后，方可灌注混凝土 四、施工程序及工艺流程
4.1 施工程序 主要施工程序为;施工准备→台具模具制作→钢筋笼分节加工→声测管安制→钢筋笼底节吊放→第二节吊放→校正、焊接→最后节定位。 4.2 工艺流程 ↓ ↓ → ↓ →--→ ↓ ↓ ↓ --→ ↓ 桩长大于L≥15m长加工流程图 五、施工要求 5.1 钢筋储存 5.1.1 钢筋的外观检查合格后，应按钢筋品种、等级、牌号、规格及生产厂家分类堆放，不得混杂，且应设立识别标志。 5.1.2钢筋在储存过程中应避免锈蚀和污染，宜在库内或棚内存放，
露天堆置时，应架空存放，离地面不宜小于100mm，应加以遮盖。5.1.3检验合格的判定标准：如有一个试样一项指标不合格，则应另取双倍数量的试样进行复检，如仍有一个试样不合格，则该批钢筋判为不合格。 5.2 钢筋的除锈 5.2.1 加工方法 钢筋均应清除油污和捶打能剥落的浮皮、铁锈。大量除锈，可经过钢筋冷拉或钢筋调直机调直过程中完成；少量的钢筋除锈，可采用电动除锈机或喷砂方法除锈，钢筋局部除锈可采取人工用钢丝刷或砂轮等方法进行。 5.2.2注意事项及质量要求 如除锈后钢筋表面有严重的麻坑、斑点等。已伤蚀截面时，应降级使用或剔出不用，带有蜂窝状锈迹钢筋，不得使用。 5.3 钢筋配料整形 5.3.1 配料单编制：钢筋应平直、无局部弯折，对弯曲的钢筋应调直后使用。调直可采用冷拉或调直机调直冷拉法多用于较细钢筋的调直，调直机多用于较粗钢筋的调直，采用冷拉法调直时应匀速慢拉，Ⅰ级钢筋冷拉率应≦2﹪，牌号钢筋冷拉率应≦1﹪.用调直机调直钢筋时，表面伤痕不应使截面面积减少5﹪以上。调直后的钢筋应平直、无局部弯折，冷拔低碳钢筋表面不得有明显擦伤。应当注意：冷拔低碳钢丝经调直机调直后，其抗拉清强度一般要降低10﹪～15﹪，使用前要加强检查，按调直后的抗拉强度选用。
旋挖钻孔桩施工安全技术交底编号 工程名称 施工单位 交底项目（部位）青岛市地铁 2 号线土建二 标 交底人 交底日期 02 工区 交底内容：（安全措施及注意事项） 1、进场前准备 钻孔桩施工队要加强安全生产教育，对新工人进行安全培训，每次培训均 形成书面文字，记录时间、地点、培训内容、参加人员。 2、钻机施工安全措施 钻孔桩机操作工、电工、焊工等配套齐全，持证上岗，进入现场必须遵守 安全操作规程，佩戴安全帽、反光服等。 安装前应按作业方案和对照钻机说明书的要求，详细检查各部件、零配件 齐全合格。不合格或变形、锈蚀的零配件不准使用。 安装钻机应放置坚实平稳，钻杆中心线偏斜应小于全高的 1%，10m以上的钻杆不得在地面上接好后一次吊起安装。 电源线路、电箱接线正确，绝缘可靠，接地牢固，触电保护器灵敏有效， 电源容量和导线截面符合钻机说明书和安全用电规范的要求。 钻机应装有钻深限位的报警提示装置。 作业前将操纵杆放在空挡位置，启动后应先空运转试验，检查仪表、温度、音响、制动等各项工作正常后，方可作业。 钻孔时应对准桩位，先使钻杆向下，钻头接触地面，再开动钻杆转动，不
得晃动钻杆。 成孔后，必须将孔口加盖保护或浇注混凝土，附近不准堆放重物和材料。 严禁在高低压架空电线下方钻孔，移动钻机、钻杆时必须保持与高压电线 的安全距离不小于 6 米。 下班时，应将钻头下降接触地面，各部制动住，操纵杆放到空挡位置，接 闸切断电源，锁好开关锁。 作业后，应清洗钻杆和螺旋片上的泥土泥浆。 遇大雨大雾和六级以上的大风，应停止钻桩作业，当风力超过六级或台风 警报时，应将机架放倒在地面上。暴风雨后，必须进行一次全面检查，发现问 题及时处理。 3、钢筋笼吊装施工安全措施 钻孔桩钢筋笼吊装过程中，因指挥、司机操作或吊点设置不当，（有时）可能危及到钢筋笼及人身安全，所以必须加强安全管理，严格按章操作。 钢筋笼必须严格按技术交底进行设置吊筋，吊筋必须与钢筋笼主筋焊接牢 固，且吊筋位置不得随意改变。 吊装施工必须由专门指挥人员进行指挥。 起吊前，首先是检查钢丝绳是否符合规定标准，挂钩是否有裂纹、保险是 否有效可靠，吊车四脚是否垫稳固，钢筋笼吊点是否焊接牢固。 起吊作业时，起吊作业区域内人员需撤出。制止吊车斜拉、斜吊。 在地基松散处，吊车下面可使用枕木或钢板支垫稳固，任何一方没有垫稳 固，严禁起吊，起吊时应注意架空电线安全。 钻孔桩成孔后，钢筋笼未放下之前，必须对孔口进行防护。
钻孔桩机安全技术交底(2021 版) Business leaders cannot lack safety awareness. Only when the company strengthens its safety management and construction can the personal safety of workers be guaranteed. ( 安全管理) 单位：_______________________ 部门：_______________________ 日期：_______________________ 本文档文字可以自由修改
钻孔桩机安全技术交底(2021版) 1．钻孔桩机操作工、指挥、电工、焊工、机修工等配套齐全，持证上岗，进入现场必须遵守安全操作规程和安全生产十大纪律，戴安全帽，穿胶水鞋。 2．施工场地坡度不大于1%，地耐力不小于83kPa （0.85kgf/c㎡）的要求平整实，并配备足够的排水设备和设置沉浆池。 3．安装前应按作业方案和对照钻机说明书的要求，详细检查各部件、零配件齐全合格。不合格或变形、锈蚀的零配件不准使用。 4．安装钻机应放置坚实平稳，钻杆的中心线偏斜应小于全高的1%，10m以上的钻杆不得在地面上接好后一次吊起安装。 5．电源线路、电箱接线正确，绝缘可靠，接地牢固，触电
保护器灵敏有效，电源容量和导线截面符合钻机说明书和安全用电规范的要求。 6．汽车式钻孔机应先架好支腿，将轮胎支起，并采用自动微调或线锤调整挺杆，保持垂直。 7．钻机应装有钻深限位的报警装置。 8．作业前将操纵杆放在空档位置，启动后应先空运转试验，检查仪表、温度、音响、制动等各项工作正常后，方可作业。 9．钻孔时应对准桩位，先使钻杆向下，钻头接触地面，再开动钻杆转动，不得晃动钻杆。 10．钻机发出下钻限位报警信号时，应停钻，将钻杆稍稍提升，待解除报警信号后，方可继续下钻。 11．如遇卡钻时，应立即切断电源，停止下钻，未查明原因排除故障前，不准强行启动。 12．钻孔过程中，如遇机架摇晃、移动、偏斜或钻头内发出有节奏的响声时，应立即停钻，经处理后，方可继续施钻。 13．短螺旋钻孔机也必须按作业方案规定，向孔位较远处
