谁创立了分形几何学？
1973年，曼德勃罗（B.B.Mandelbrot）在法兰西学院讲课时，首次提出了分维和分形几何的设想。分形（Fractal）一词，是曼德勃罗创造出来的，其原意具有不规则、支离破碎等意义，分形几何学是一门以非规则几何形态为研究对象的几何学。由于不规则现象在自然界是普遍存在的，因此分形几何又称为描述大自然的几何学。分形几何建立以后，很快就引起了许多学科的关注，这是由于它不仅在理论上，而且在实用上都具有重要价值。
分形几何与传统几何相比有什么特点：
⑴从整体上看，分形几何图形是处处不规则的。例如，海岸线和山川形状，从远距离观察，其形状是极不规则的。
⑵在不同尺度上，图形的规则性又是相同的。上述的海岸线和山川形状，从近距离观察，其局部形状又和整体形态相似，它们从整体到局部，都是自相似的。当然，也有一些分形几何图形，它们并不完全是自相似的。其中一些是用来描述一般随即现象的，还有一些是用来描述混沌和非线性系统的。
什么是分维？
在欧氏空间中，人们习惯把空间看成三维的，平面或球面看成二维，而把直线或曲线看成一维。也可以梢加推广，认为点是零维的，还可以引入高维空间，但通常人们习惯于整数的维数。分形理论把维数视为分数，这类维数是物理学家在研究混沌吸引子等理论时需要引入的重要概念。为了定量地描述客观事物的“非规则”程度，1919年，数学家从测度的角度引入了维数概念，将维数从整数扩大到分数，从而突破了一般拓扑集维数为整数的界限。
分维的概念我们可以从两方面建立起来：一方面，我们首先画一个线段、正方形和立方体，它们的边长都是1。将它们的边长二等分，此时，原图的线度缩小为原来的1/2，而将原图等分为若干个相似的图形。其线段、正方形、立方体分别被等分为2^1、2^2和2^3个相似的子图形，其中的指数1、2、3，正好等于与图形相应的经验维数。一般说来，如果某图形是由把原图缩小为1/a的相似的b个图形所组成，有：
a^D=b, D=logb/loga
的关系成立，则指数D称为相似性维数，D可以是整数，也可以是分数。另一方面，当我们画一根直线，如果我们用0维的点来量它，其结果为无穷大，因为直线中包含无穷多个点；如果我们用一块平面来量它，其结果是0，因为直线中不包含平面。那么，用怎样的尺度来量它才会得到有限值哪？看来只有用与其同维数的小线段来量它才会得到有限值，而这里直线的维数为1（大于0、小于2）。与此类似，如果我们画一个Koch曲线，其整体是一条无限长的线折叠而成，显然，用小直线段量，其结果是无穷大，而用平面量，其结果是0（此曲线中不包含平面），那么只有找一个与Koch曲线维数相同的尺子量它才会得到有限值，而这个维数显然大于1、小于2，那么只能是小数（即分数）了，所以存在分维。其实，Koch 曲线的维数是1.2618……。
Fractal（分形）一词的由来
据曼德勃罗教授自己说，fractal一词是1975年夏天的一个寂静夜晚，他在冥思苦想之余偶翻他儿子的拉丁文字典时，突然想到的。此词源于拉丁文形容词fractus，对应的拉丁文动词是frangere（“破碎”、“产生无规碎片”）。此外与英文的fraction（“碎片”、“分数”）及fragment（“碎片”）具有相同的词根。在70年代中期以前，曼德勃罗一直使用英文fractional 一词来表示他的分形思想。因此，取拉丁词之头，撷英文之尾的fractal，本意是不规则的、破碎的、分数的。曼德勃罗是想用此词来描述自然界中传统欧几里德几何学所不能描述的一大类复杂无规的几何对象。例如，弯弯曲曲的海岸线、起伏不平的山脉，粗糙不堪的断面，变幻无常的浮云，九曲回肠的河流，纵横交错的血管，令人眼花僚乱的满天繁星等。它们的特点是，极不规则或极不光滑。直观而粗略地说，这些对象都是分形。
分形的定义
曼德勃罗曾经为分形下过两个定义：
（1）满足下式条件
Dim(A)>dim(A)
的集合A，称为分形集。其中，Dim(A)为集合A的Hausdoff维数（或分维数），dim(A)为其拓扑维数。一般说来，Dim(A)不是整数，而是分数。
（2）部分与整体以某种形式相似的形，称为分形。
然而，经过理论和应用的检验，人们发现这两个定义很难包括分形如此丰富的内容。实际上，对于什么是分形，到目前为止还不能给出一个确切的定义，正如生物学中对“生命”也没有严格明确的定义一样，人们通常是列出生命体的一系列特性来加以说明。对分形的定义也可同样的处理。
（i）分形集都具有任意小尺度下的比例细节，或者说它具有精细的结构。
（ii）分形集不能用传统的几何语言来描述，它既不是满足某些条件的点的轨迹，也不是某些简单方程的解集。
（iii）分形集具有某种自相似形式，可能是近似的自相似或者统计的自相似。
（iv）一般，分形集的“分形维数”，严格大于它相应的拓扑维数。
（v）在大多数令人感兴趣的情形下，分形集由非常简单的方法定义，可能以变换的迭代产生。
为什么要研究分形？
首先，分形形态是自然界普遍存在的，研究分形，是探讨自然界的复杂事物的客观规律及其内在联系的需要，分形提供了新的概念和方法。
其次，分形具有广阔的应用前景，在分形的发展过程中，许多传统的科学难题，由于分形的引入而取得显著进展。
分形作为一种新的概念和方法，正在许多领域开展应用探索。80年代初国外开始的“分形热”经久不息。美国著名物理学家惠勒说过：今后谁不熟悉分形，谁就不能被称为科学上的文化人。
分形几何是现代数学的一个崭新分支，目前“以其全新姿态和广泛的应用性，以及它带给人
们思维的广阔的探索空间成为当今最富有吸引力的科学研究领域之一”，另外，分形内容具备了新世纪课程设计理念所要求的“具有现实性、趣味性、富有挑战性”。因此新课程标准与时俱进地将其列为渗透“数学文化”的极好素材。而怎样把分形几何带进中学课堂，以及如何实现与数学课程内容的整合成为当务之急。文[1]与文[2]已经作了有益的探索和尝试，不过文[1] 提供的让学生去“做”分形几何的方法，操作起来有点困难，“过程”不直观，而文[2]利用《几何画板》却收到了相当理想的效果。《几何画板》是一款优秀的数理软件，被称为“二十一世纪的动态几何”，其最大特色是动态性，并能在变动状态下保持不变的几何关系。借助这个操作平台，师生可以在动态过程中，十分直观地看到这个系统中存在的几何现象，发现、探索、研究数学规律，深化数学研究性学习。本文介绍笔者在课堂上利用《几何画板》研究分形几何的教学实践(本文适用于几何画板4.x版本)。
1 作分形树
1.1 构造原理：
画树干，再画两个数枝，注意与树干的角度是120°，并且其长度是树干的12，继续在数枝上画小树枝，要求同上，不断重复上述步骤就可得所谓的分形树。
1.2 课件作法：
①利用画线段工具(同时按Shift键)画一条水平方向的线段AC，在上面取点B，分别度量线段AC、AB的长度，然后计算|AC||AB|及trunc(|AC||AB|)(其作用是控制迭带深度的参数)；
②用画线段工具画一条竖直线段DE(同时按Shift键)，双击点E标记为旋转中心。将点D旋转120°得点F，再将点F旋转120°得点G。分别将点F、G缩放12得到点F′、G′，连结线段EF′、EG′，隐藏点F、G；
③选择点D、E和trunc(|AC||AB|)同时按下Shift键，选择菜单“变换”…“带参数的迭代”，在弹出的迭代对话框中依次选择点G′、E，按下“Ctrl+A”, 再依次选择点F′、E，点击“迭代”即可；
④这时只要轻轻拖动点B，就会惊奇地发现“长出” 树枝的动态过程, 参数值越大，分形树愈加“枝繁茂盛”。
分形树的示意图如下：
1.3 问题探究：(设分形级数为n，初始树高为1)①新的树枝的数量(2 n)；②全部树枝的
-1)；③新的树枝的长度(12 n)；④全部树枝的长度(n+1)；⑤分形树的结构特征数量(2 n+1
(自相似性和不依赖标度性)。
2 作雪花曲线(Kock曲线)
2.1 构造原理：
作一个等边三角形，三等分每一边，然后在此等边三角形的每一边上向外部作新的等边三角形，使得新的等边三角形的两个顶点正好落在原等边三角形的三等分点上，此时形成一个六角星，再在所得六角星的12条边上分别重复上述步骤，…如此下去所得曲线称为雪花曲线。
2.2 课件作法：
①任取两点A、B，双击点A标记为缩放中心，将点B分别以13和23为比例缩放得到点C和D；
②双击点C标记为旋转中心，将点D旋转60°得到点E. 然后依次选择点C、D、E，选
择菜单“构造”…“三角形内部”命令，构造三角形内部，并设置其颜色为蓝色；
③新建一个参数以控制迭带深度，命名为迭带深度，取参数初始值为2；
④选择点A、B和迭带深度，同时按住Shift键不放，然后选择菜单“变换”…“带参数的迭代”命令，在弹出的迭代对话框中依次选择点D、B，按下“Ctrl+A”，再依次选择点E、D，重复上述步骤，再依次选择点A、C，建立新的映射，按“迭代”键退出；
⑤选择所有对象，然后按工具箱中的“创建新工具…”按钮，在弹出的对话框中将“工具名称”改为“雪花曲线的一边”(定义为其它名称也可)，按“确定”退出；
⑥双击点B标记为旋转中心，将点A旋转60°得到点F，选择工具箱中的“自定义工具”…“雪花曲线的一边”工具，用鼠标选择点E、A和迭带深度；再用鼠标选择点E、A和迭带深度，单击工具箱中的“选择工具” 按钮。依次选择点A、B、F，然后选择菜单“构造” …“三角形内部”命令，画出△ABC的内部；
⑦隐藏不必要的内容，改变迭带深度中的值可控制“生长”的次数(迭带深度=生长次数-1)，同时可直观地看到雪花“加密”的“慢镜”，也能实现“慢镜回放”的效果。
雪花曲线的示意图如下：
我们可以用一个正方形将柯赫雪花完全围住，尽管雪花曲线的周长趋向于无穷大，但雪花曲线永远不会超出这个正方形)。
⑥雪花曲线的结构特点(从图中可以看出：“雪花曲线”有许许多多的折点，到处都是尖端，用数学语言来讲，曲线虽然连续，但处处不可微，即没有切线，这是说明“连续并不一定可微”的经典例子)。
3 作谢尔品斯基(Sierpinski)地毯
3.1 构造原理：
将一个正方形九等分，然后挖去其中间的一个(称为一级正方形)；再将剩下的八个小正方形各自九等分后分别挖去其中间的一个小正方形(称为二级正方形)；重复上面的步骤…，由此得到的图形(集合)称为谢尔品斯基地毯。
3.2 课件作法：
①任意做一正方形ABCD，将各边及对角线三等分；
②顺次连结对角线各三等分点，选择菜单“构造”…“四边形内部”命令，选定其颜色为黑色，然后度量其面积，以面积作为控制该正方形内部颜色变换的参数；
③新建一个参数以控制迭带深度，命名为迭带深度，取参数初始值为3(不要太大)；
④选择点A、B及迭带深度，同时按住Shift键不放，分别将点A、B映射到8个小正方形的相应顶点(注：每作完一次深度迭代后就按“Ctrl+A”键以增加新的映射)；
⑤隐藏不必要的内容，改变迭带深度中的值可控制变换的次数，若拖动点B，则会发现五彩斑斓的谢尔品斯基地毯在变换。
谢尔品斯基地毯的示意图如下：
3.3 问题探究：(设分形级数为n，初始边长为1)
①新的正方形的边长(13 n)；
②一个正方形的面积(19 n)；
-1 )；
③新正方形的个数(8 n
④被去掉的正方形的面积(18×(89) n)；
⑤被保留下的面积((89) n)；
⑥当n→+∞时，将如何变化(图形面积趋向于零，而曲线的长度趋于无穷大)；
⑦图形的哪些部分将永远不会去掉(任何正方形的边将永远不会去掉)。
笔者的教学实践表明，利用《几何画板》研究分形几何“不仅拓宽了数学视野，接触到了数学发展的新领域，更主要的是体验和懂得了研究的过程，获得了研究的意识，形成了研究的思维，提高了创新能力”。事实上，大量的分形图都是由计算机运用迭代和递归方法获得的，我们不仅为分形几何在课程内容中找到了生长点，也为学生体会递归思想、掌握迭代方法提供了更广阔的空间。另外，课件设计中利用了“字符串替换算法”知识，“从内容上把算法融入到数学课程中，实现了信息技术与数学课程的有机整合”。因此，我们在感叹美伦绝幻的分形图形的同时，也体会到了分形理论和《几何画板》技术结合的威力。
参考文献：
[1] 史炳星.把分形几何带进中学生的课堂[J]. 《数学通报》2000,3
[2] 陈荣. 雪花曲线的初步研究[J].《中学数学教学参考》2002,5
[3] 吴振奎. 数学的创造[M]. 上海教育出版社
“本文中所涉及到的图表、注解、公式等内容请以PDF格式阅读原文”
学习一下，分形欣赏（图片打开较慢哟）
2007-11-11 11:13
分形(Fractal)是它的创始人,美国数学家曼德勃罗教授(Professor Benoit Mandelbrot)于1975年夏天一个寂静的夜晚,在冥思苦想之余翻看儿子的拉丁文字典时想到的,其拉丁文的原意是"产生无规则的碎片".分形几何的一个性质叫做自相似性.请看如下的几个图形,他叫做科赫雪花曲线,从它的任何一个局部经过放大,都可以得到一个和整体全等的图形.
另一种较复杂的分形图形称为朱利亚集,它是按照一定的数学原理在平面上构造的点集.朱利亚集具有异常美丽的形状,并且利用他可以模拟出山峰,云彩,湖泊等等自然景观,以下四个图形都是朱利亚集的图形.
最千奇百怪的是曼德勃罗集,它的原始图形如下,从它出发,每一个细部都可以演绎出美丽无比的梦幻般的仙境似的图形.
曼德勃罗集是人类有史以来做出的最奇异,最瑰丽的几何图形.这个点集均出自公式:Zn+1=Z2n+C,这是一个迭代公式,式中的变量都是复数.这是一个大千世界,从他出发可以产生无穷无尽美丽图案,他是曼德勃罗教授在二十世纪七十年代发现的.你看上图中,有的地方象日冕,有的地方象燃烧的火焰,只要你计算的点足够多,不管你把图案放大多少倍,都能显示出更加复杂的局部.这些局部既与整体不同,又有某种相似的地方,好像着梦幻般的图案具有无穷无尽的细节和自相似性.曼德勃罗教授称此为"魔鬼的聚合物".为此,曼德勃罗在1988年获得了"科学为艺术大奖".请看如下的图形产生过程,其中后一个图均是前一个图的某一局部放大:
如下是产生上图的出发点
出发点:实部 Real 0.2537269133080432 , 虚部 Imag.
0.000365995381749671135 The width of that screen is 9.45e-17
看到如下两幅图了吗?多么漂亮的图形呀!这是什么图像呢?这就是分形几何做出的图形,他们都是出自于同一个公式:Z=Z2+C,这里的 Z 和 C 都是复数,以下各集也源于此公式.
基于分形几何的分形图绘制与分析 摘要：基于分形几何的分形图绘制方法源于l系统、迭代函数系统ifs、复动力系统等。在运用分形原理及算法编程绘制多种分形图的基础上，重点对ifs参数进行实验分析，ifs吸引集实现了对原图形的几何变换。分形图的演变具有渐变性。 关键词：分形几何迭代函数系统分形图绘制渐变 1 分形几何学 现代数学的一个新的分支——，它是由美籍法国数学家曼德勃罗（b.b.mandelbrot）1973年在法兰西学院讲课时，首次提出了分形几何的设想。分形（fractal）一词，是曼德勃罗创造出来的，其原意具有不规则、支离破碎等意义，分形几何学是一门以非规则几何形态为研究对象的几何学。由于不规则现象在自然界是普遍存在的，因此分形几何又称为描述大自然的几何学。分形几何的诞生无论是在理论上还是在实践上都具有重要价值。 2 分形的定义 目前分形还没有最终的科学定义，曼德勃罗曾经为分形下过两个定义： （1）分形是hausdorff-besicovitch维数严格大于拓扑维数的集合。因为它把许多hausdorff维数是整数的分形集合排除在外，例如，经典分形集合peano曲线分形维数 （2）局部与整体以某种方式自相似的形，称为分形。 然而，经过理论和应用的检验，人们发现这两个定义很难包括分形
如此丰富的内容。实际上，对于什么是分形，到目前为止还不能给出一个确切的定义，正如生物学中对“生命”也没有严格明确的定义一样，人们通常是列出生命体的一系列特征来加以说明。对分形的定义也可同样的处理。 (ⅰ) 分形集合在任意小尺度下，它总有复杂的细节，或者说它具有精细的结构。 (ⅱ) 分形集合是非常不规则的，用传统的几何语言无法来描述它的局部和整体，它既不是满足某些条件的点的轨迹，也不是某些简单方程的解集。 (ⅲ) 分形集具有某种自相似形式，可能是近似的自相似或者统计的自相似。 (ⅳ) 以某种方式定义的分形集合的“分形维数”，严格大于它相应的拓扑维数。 (ⅴ) 在大多数令人感兴趣的情形下，分形集合是以非常简单的递归的方法产生的。 3 分形研究的对象 几何学的研究对象是物体的形状，在自然界中，许多物体的形状是极不规则的，例如：弯弯曲曲的海岸线，起伏不平的山脉，变化无偿的浮云，以及令人眼花缭乱的满天繁星，等等。这些物体的形状有着共同的特点，就是极不规则，极不光滑。但是，所有的经典几何学都是以规则而光滑的形状为其研究对象的，例如：初等平面几何的主要研究对象是直线与圆；平面解析几何的主要研究对象是一
2 分形几何学的基本概念 本章讨论分形几何学的一些基本内容，其中：第1节讨论自相似性与分形几何学的创立；第2节讨论分形几何学的数学量度，即三种不同的维数计算方法；第3节讨论应用分形几何方法所实现的对自然有机体的模拟。 2.1自相似性与分形几何学 无论人们通过怎样的方式把欧几里得几何学的形体与自然界关联起来，欧氏几何在表达自然的本性时总是会遇到一个难题：即它无法表现自然在不同尺度层次上的无穷无尽的细节。欧氏几何形体在局部放大后呈现为直线或光滑的曲线，而自然界的形体（如山脉、河流、云朵等）则在局部放大后仍呈现出与整体特征相关的丰富的细节（图版2-1图1），这种细节特征与整体特征的相关性就是我们现在所说的自相似性。
自相似性是隐含在自然界的不同尺度层次之间的一种广义的对称性，它使自然造化的微小局部能够体现较大局部的特征，进而也能体现其整体的特征。它也是自然界能够实现多样性和秩序性的有机统一的基础。一根树枝的形状看起来和一棵大树的形状差不多；一朵白云在放大若干倍以后，也可以代表它所处的云团的形象；而一段苏格兰的海岸线在经过数次局部放大后，竟与放大前的形状惊人地相似（图版2-1图2）。这些形象原本都是自然界不可琢磨的形状，但在自相似性这一规律被发现后，它们都成为可以通过理性来认识和控制的了。显然，欧氏几何学在表达自相似性方面是无能为力了，为此，我们需要一种新的几何学来更明确地揭示自然的这一规律。这就是分形几何学产生的基础。
1977年，曼德布罗特（Benoit Mandelbrot）出版了《自然的分形几何学》（The Fractal Geometry of Nature）一书，自此分形几何学得以建立，并动摇了欧氏几何学在人们形态思维方面的统治地位。分形几何学的研究对象是具有如下特性的几何形体：它们能够在不断的放大过程中，不停地展现出自相似的、不规则变化着的细节（图2-1图3）。这些几何形状不同于欧氏几何形体的一维、二维或三维形状，它们的维数不是简单的1、2或3，而是处于它们之间或之外的分数。 科赫曲线（Koch Curve）是分形几何学基本形体中的一个典型实例，它是由这样一种规律逐次形成的：用一根线段做为操作对象，对其三等分，把中间一段向侧面旋转60度，并增加另一段与之长度相同的线段把原来的三条线段连接为一体，这四条线段组成的形状就是第一代的科赫曲线；分别对它的每一条线段重复上述的操作，将形成第二代科赫曲线；再对其每一条线段进行上述操作，可得第三代，等等；如此迭代下去（图版2-1图4）。显然，对每一代的构成元素的同样操作决定了自相似性的代代传递，使形成的科赫曲线已经明确地具有了自然的特征。如果再进一步在操作中增加一点随机成分的话，那么所得的随机科赫曲线的自然性就更强列了。[回本章页首] 2.2维数计算：分形几何学的数学量度 既然分形几何学是一种严格的数学，那么它一定有自身的数学量度。分形几何学的数学量度是分形几何形体的维数。如前所述，分形几何形体的维数不是整数而是分数，它的计算是分形几何的创立者们在总结归纳的基础上产生的。 分形几何体的维数计算的数学推导是复杂的，也不是我们所关心的内容。但维数计算所代表的形象意义却值得我们关注。如前所述，分形几何形体的本质属性是自相似性，而这一自相似性一定是在同一形体的不同层次之间（不论是对自然形体的不同程度的放大，还是对人工形体迭代操作所得到的不同代）得以体现的。因而，分形几何形的维数正是在形状的不同层次的比较之间所反映出来的规律。这一规律所代表的是分形几何形状在空间中的扩张趋势。维数越大，就表明它在空间的扩张趋势越强，形状本身的变化可能性也越丰富。
课程名称（中文）：分形几何的数学基础 课程名称（英文）：Mathematical foundation of Fractal geometry 一）课程目的和任务： 分形几何的概念是由B.Mandelbrot 1975年首先提出的，数十年来它已迅速发展成为一门新兴的数学分支，它的应用几乎涉及到自然科学的各个领域。本课程为分形几何研究方向研究生的专业必修课程。主要内容包括：抽象空间，拓扑空间及度量空间中的测度理论基础、分形的（Hausdorff，packing及box－counting）维数理论及其计算技巧、分形的局部结构、分形的射影及分形的乘积等。其目的是使学生基本理解并掌握分形几何学基本概貌和基本研究方法及技巧，从而使他们能够阅读并理解本专业的文献资料。 二）预备知识：测度论，概率论 三）教材及参考书目： 教材：分形几何――数学基础及其应用肯尼思.法尔科内著东北大学出版社 参考书目：1）Rogers C.A. Hausdorff measures, Cambridge University Press, Cambridge, 1970. 2）文志英，分形几何的数学基础，上海科技教育出版社，上海，2000. 3）周作领，瞿成勤，朱智伟，自相似集的结构---Hausdorff测度与上凸密度（第二版），科学出版社，2010。 四）讲授大纲（中英文） 第一章数学基础 1）集合论基础 2）函数和极限 3）测度和质量分布 4）有关概率论的注记 第二章豪斯道夫测度和维数 1）豪斯道夫测度 2）豪斯道夫维数 3）豪斯道夫维数的计算――简单的例子 4）豪斯道夫维数的等价定义 5）维数的更精细定义 第三章维数的其它定义 1）计盒维数 2）计盒维数的性质与问题 3）修改的计盒维数 4）填充测度与维数 5）维数的一些其它定义 第四章计算维数的技巧 1）基本方法 2）有限测度子集 3）位势理论方法 4）傅立叶变换法 第五章分形的局部结构
中学数学中的分形几何 广西桂林市恭城瑶族自治县栗木中学数学组何桂荣（542502） 桂林市第十八中学数学组蒋雪祥（541004） 内容提要：本文论述了规则图形的容量维，对容量维的计算作了说明，同时还对4个较为著名的与中学有关的，或是可以用于启发学生思维的分形问题进行了分析。 关键字：容量维 Sierpinski三角毯 Koch曲线 Koch岛 Sierpinski-Menger海绵 1973年，曼德勃罗(B.B.Mandelbrot)在法兰西学院讲课时，首次提出了分维和分形几何的设想。分形(Fractal)一词，是曼德勃罗创造出来的，其原意具有不规则、支离破碎等意义，分形几何学是一门以非规则几何形态为研究对象的几何学。由于不规则现象在自然界是普遍存在的，因此分形几何又称为描述大自然的几何学。数千年来，几何学的发展从来没有二十世纪诞生的分形几何那样对物理学和数学发展产生如此巨大的影响。分形几何对我们大多数人来说是陌生的，因为它看起来离我们太远。其实分形就在我们身边，在近年的竞赛与高考中，分形的影子已经出现。中学数学中的分形与数学研究中的分形所看的角度与研究目标都不同，可以说是羊头狗肉之分吧。笔者试对此进行一点探讨，以抛砖引玉尔。 一、规则图形的容量维 为了描述混沌学中奇怪吸引子的这种奇特结构，曼德尔布罗特(Mandelbrot)最早（1975年）引进了分形（既其维数是非整数的对象）的概念。维数是描述客体的重要几何参量。也可以说，维数是为了确定几何对象中一个点的位置所需的独立坐标数目。已经知道：点是零维，线是一维，平面是二维，而立方体是三维的。这种维数称为拓扑维，用字母"d"表示。维数也可以这样来考虑：比如，取一线段，将该线段的长度乘2，就得到另一个线段，长度为n=2个原线段长度。
实用标准文案 第6讲分形几何学 主要内容： 一、概述 二、分维的测定方法（重点内容） 三、分维应用实例（重点内容） 四、问题讨论 一、概述 分形几何的概念是美籍法国数学家曼德尔布罗特（B.B.Mandelbrot）1975年首先提出的，被誉为大自然的几何学，它是现代数学的一个新分支，但其本质却是一种新的世界观和方法论。分形理论与动力系统的混沌理论交叉结合，相辅相成。分形理论是用来研究自然界中没有特征长度但又具有自相似性的图形和现象。自然界的许多事物和现象均表现出极为复杂的形态，并非是一种严格的数学分形，而是具有统计意义上的自相似性。分形几何学是应用数学的一个重要组成部分，在数学、物理、化学、生物、医学、地质、材料、工程技术等学科中得到广泛的应用。近年来，对分形几何的研究发展很快，在—些前沿课题上取得了较大的进展。 1、基本概念 （1）整数维与分数维 “维”(dimension)是几何学及空间理论的基本概念，是能有效度量几何物体的标准体所需要的独立坐标的数目，是表示几何体形状与分布特征的重要参数。 在拓朴学和欧几里得几何学中，维数只能是整数。如直线是一维的，平面是二维的，普通空间是三维的。如果在三维空间中引入直角坐标，就可用三个实数(x，y，Z)代表空间的一点：n维空间的一点一般可用n个实数(x1，x2,…，xn)来表示。在相对论中，所讨论的时空是四维空间，时空的点，可用坐标(x，y，z,t)来表示，其中t表示时间。可见时空空间的维数也是整数。 然而，欧氏空间只是对现实空间的一个最简单的近似描述。正如B．B．Mandelbrot在其1982年出版的《自然分形几何学》一书中所说：“山峰并不是圆锥形，海岸线不是圆弧形，闪电的传播也不是直线的”。为了更确切地描述自然界的无规则现象，法国数学家Benoit B．Mandelbrot于1977年首次提出了不是整数的维数——分数维(fractal dimension)的新概念。 例如,英国海岸线的维数D为1.25，宇宙中物质分布的D为1.2。研究表明，凡是可用分
论分形几何学在首饰设计中的应用 论分形几何学在首饰设计中的应用作者：来源：浏览次数：5909标签：分形设计饰设 随着人们生活水平的提高和消费观念的改变,珠宝首饰在人们心目中的地位越来越高。传统的首饰是由设计人员先在头脑中构思,再通过图纸和计算机表现出来。设计者往往在阅读大量资料的基础上,对传统的图形进行修改和变换,设计思路受到较大的限制,越来越难以满足人们求新、求美、求异的要求。 针对目前首饰设计领域的“瓶颈”,亟待在艺术构思、图案设计、制作工艺等方面进行创新。如果将分形图形与首饰设计结合起来,把抽象的分形理论应用到实际的首饰设计中去,可以给首饰设计人员提供新的创作灵感。 1 分形几何学理论及应用 分形几何学简称分形,分形一词由法国数学家B. B. Mandelbrot在1967年的“英国的海岸线有多长———统计自相似性与分数维数”论文中首次提出。作为分形,其最显著的特征就是自相似性,即在分形上任选一个局部,无论是将其放大或缩小,其形态、复杂程度、不规则性等均不会发生变化,所得到的图形仍显示原图的特征。这种自相似性可以是近似的,也可以是统计意义的。 分形大致可分为两类:一类是几何分形,它不断地重复同一种图案;另一类是随机分形,它抽象地描述了大自然的许多不规则形态。应用分形理论既可以产生由直线、圆、多边形等构成的较为规则的图形,体现出传统美学中的平衡与对称,还可以产生奇妙的非线性图形,超越标准的新的表现形式。分形图案作为技术与美学的结合,对首饰设计具有特别重要的意义,把它引入首饰设计领域,将挑战传统的设计理念,使设计者的思路和视野得到更广泛的拓展。作为研究和处理不规则图形的强有力工具, 目前分形几何学已在物理学、化学、地质学、生物学、材料学等领域取得了较大的进展。近年来,随着对准晶体物质的深入研究,分形理论在微观领域的应用也逐渐引起了人们的重视。分形理论在计算机仿真、艺术设计、室内装饰等领域也逐渐显示出其极高的应用价值,特别是分形几何学在服装设计领域取得了突破性进展,为分形理论在首饰设计领域的应用奠定了基石。 2 在首饰设计中的应用 首饰设计一般分为手绘和电脑设计,前者主要是用手工绘制的方法将设计思想在图纸上表现出来,后者则是借助计算机辅助设计软件得以实现。无论采用哪种方式,设计者在整个设计过程中都必须遵循对比与调和或者对立与统一的原则,因为首饰设计作为一种艺术创作,它不单是造型元素的简单叠加,更多的是通过对不同材质与色彩的有机组合,营造整体的和谐与统一,从而真正体现首饰的艺术价值。 2.1 作为构成元素参与首饰设计 传统首饰设计的构成元素主要是欧氏几何中描述的具有整数维数的规则图形,设计出的首饰往往比较单一、朴素。而分形作为大自然的几何抽象,能给设计者提供一种新的设计思路。把分形中自相似性的某一重复单元作为一种新的构成要素参与首饰设计。当经过与传统几何要素相同的拉伸、旋转、变形后,新的首饰将呈现出一个更加复杂、精美的分形式造型,从而实现首饰设计的创造性和新颖性。和传统的首饰设计相比,分形首饰的特点[5 ] 在于: (1) 和谐性分形表现最多的是形状的重复,应用到首饰设计中就是造型元素的重复。这就打破了完全对称产生的呆板,给人和谐统一的视觉感。当然,仅仅借助单一结构不能达到对比的效果,
分形几何中一些经典图形的Ma ｔlab画法
————————————————————————————————作者: ————————————————————————————————日期:
分形几何中一些经典图形的Ｍatlab画法 （1）Ｋoch曲线程序koｃh.m functionｋoｃh(a１,b1,a2,b２，n) %ｋocｈ（0,0,９,0,3） %a1，b1,a２,b２为初始线段两端点坐标,ｎ为迭代次数 a1=0;ｂ１=0;ａ2＝9;ｂ2=0;ｎ＝３; %第ｉ－1次迭代时由各条线段产生的新四条线段的五点横、纵坐标存储在数组A、B中[Ａ,B］=sｕｂ＿koch1（a１,b1,ａ2,b2)； ｆｏr i=1:n foｒj=1:leｎgth(A)/5; w＝sub＿koch2(Ａ(1+5*(ｊ-１）：5＊j),Ｂ(1+５＊（j－１）：５＊ｊ)); for k=1:４ [AA（5*4＊(j-１）＋5*(k-1)+１：5*4＊(j-1)+5*(ｋ-1)+5),BB(5＊4*（j－1)＋５*(k－1)+1：５＊4*(ｊ-1)+5＊(k－1）+５）]＝sub_koch1（w(k,1）,ｗ(k，２)，ｗ(ｋ,３),ｗ（k,4)); eｎd end A=ＡA； B＝BB; ｅnd plｏｔ(A,B) hoｌｄon aｘis ｅqｕal %由以(aｘ,aｙ),(bx,bｙ)为端点的线段生成新的中间三点坐标并把这五点横、纵坐标依次分别存％储在数组A,B中 ｆunｃtion [A,B]=sｕb_koch１(ax,ay,ｂx,by) cx=ax+(bx-ａx)／3; cy=ay+（ｂy-ay)/3; ｅx=bx－(ｂx-ax)/3; ey＝bｙ-(by-ａy)/3； Ｌ=ｓqrt((ex-cx).＾2+(ey-cy).^2）; aｌpha=atan（(ｅｙ－cy).／(eｘ－cx)); iｆ(eｘ-cx)<０ ａｌpha=alｐha＋pi; end dx=cx+coｓ(alpｈａ+ｐｉ／3）*Ｌ； dy=ｃy+sin（aｌpha+ｐi/3)*Ｌ; A=[aｘ,cx,dx,ex,bx]; B＝[ay,ｃy,dy,ey,bｙ］;
欧几里德几何学、分形拓扑几何学与设计 经典几何学对自然界形体的描述是概括的，不近似的，不精确的。它把复杂的山型近似为圆锥，把复杂的树冠近似为圆锥，把复杂的人头近似为球形等等。然后以这些基本形（方、圆、锥、柱、环等）为基础，通过它们的叠加与组合，来描述更复杂的自然界形体。 这种描述在不需要精确的领域是可以接受的，如果要求被描述的形体足够精确，采用这种方法就不能很好的满足要求了。另外，对于一些非常复杂的形状，如云形，雪花等，这种方法显得力不从心。 为了能够对复杂的自然形体进行比较精确的描述，Mandelbrote提出了分形的概念。分形的方法可以对自然形体比经典几何学进行更精确的描述。这种描述是动态的，是建立在自然形体是自相似原理基础上的。当然，分形的描述也不是与自然形体100％的符合。任何描述都具有概括或抽象的概念。 比较经典几何学与分形，发祥它们对自然形体描述的差别在于：经典几何学是以静态的方式来描述形态，这种描述方法具有数据量大的特点；分形几何学是以动态、生成的方式来描述形态，这种方式具有可以根据要求来不断提高被描述形态的精确度，数据量比较小。 事实上，这两种对自然界形态描述的方式背后存在着基本观念的差异。经典几何学认为世界是构成的，因此可以将世界分解成很多基本
几何要素，然后根据一定的规律建构起来；分形几何学认为世界是生成的，复杂的世界形态是在时间的流逝中不断演化生成的。 建立在构成论的基础上的数学，是静态的描述数学；建立在生成论的基础上的数学，是动态的描述数学。 静态的数学中，没有时间变量；动态的数学中，存在时间变量，尽管有时它不是以时间的含义出现（比如迭代的次数，在本质上，就是时间变量）。 分形对形态的描述精度，是通过单位面积中留下的间隙或密度来衡量的。如果留下的间隙越小或密度越大，则描述的精确度越高。 经典几何学是通过距离来描述精确度的。距离越小，精确度越高。 在经典几何学下，艺术家创造形体的方式是描绘式的，不论是通过一点透视，还是通过多点透视的方法来画出的画面，本质上都是描述式的。不论再现式的绘画（以对自然的如实描写为主，通过具体的形象来表达艺术家内心的情感），还是表现式的绘画（不是以对自然的如实描写为主，而是以表现内心情感的为主，通过抽象的、随意的形象来表达），都是一种建构画面的表达方式。在分形几何学下，艺术家
数学分支之分形几何 普通几何学研究的对象，一般都具有整数的维数。比如，零维的点、一维的线、二维的面、三维的立体、乃至四维的时空。最近十几年的，产生了新兴的分形几何学，空间具有不一定是整数的维，而存在一个分数维数，这是几何学的新突破，引起了数学家和自然科学者的极大关注。 分形几何的产生 客观自然界中许多事物，具有自相似的“层次”结构，在理想情况下，甚至具有无穷层次。适当的放大或缩小几何尺寸，整个结构并不改变。不少复杂的物理现象，背后就是反映着这类层次结构的分形几何学。 客观事物有它自己的特征长度，要用恰当的尺度去测量。用尺来测量万里长城，嫌太短；用尺来测量大肠杆菌，又嫌太长。从而产生了特鞒ざ取；褂械氖挛锩挥刑卣鞒叨龋?捅匦胪?笨悸谴有〉酱蟮男硇矶喽喑叨龋ɑ蛘呓斜甓龋??饨 凶?SPANlang=EN-US“无标度性”的问题。 如物理学中的湍流，湍流是自然界中普遍现象，小至静室中缭绕的轻烟，巨至木星大气中的涡流，都是十分紊乱的流体运动。流体宏观运动的能量，经过大、中、小、微等许许多度尺度上的漩涡，最后转化成分子尺度上的热运动，同时涉及大量不同尺度上的运动状态，就要借助“无标度性”解决问题，湍流中高漩涡区域，就需要用分形几何学。
在二十世纪七十年代，法国数学家曼德尔勃罗特在他的著作中探讨了英国的海岸线有多长？这个问题这依赖于测量时 所使用的尺度。 如果用公里作测量单位，从几米到几十米的一些曲折会被忽略；改用米来做单位，测得的总长度会增加，但是一些厘米量级以下的就不能反映出来。由于涨潮落潮使海岸线的水陆分界线具有各种层次的不规则性。海岸线在大小两个方向都有自然的限制，取不列颠岛外缘上几个突出的点，用直线把它们连起来，得到海岸线长度的一种下界。使用比这更长的尺度是没有意义的。还有海沙石的最小尺度是原子和分子，使用更小的尺度也是没有意义的。在这两个自然限度之间，存在着可以变化许多个数量级的“无标度”区，长度不是海岸线的定量特征，就要用分维。 数学家寇赫从一个正方形的“岛”出发，始终保持面积不变，把它的“海岸线”变成无限曲线，其长度也不断增加，并趋向于无穷大。以后可以看到，分维才是“寇赫岛”海岸线的确切特征量，即海岸线的分维均介于1到2之间。 这些自然现象，特别是物理现象和分形有着密切的关系，银河系中的若断若续的星体分布，就具有分维的吸引子。多孔介质中的流体运动和它产生的渗流模型，都是分形的研究对象。这些促使数学家进一步的研究，从而产生了分形几何学。电子计算机图形显示协助了人们推开分形几何的大门。这座
分形几何中一些经典图形的Matlab画法 （1）Koch曲线程序koch.m function koch(a1,b1,a2,b2,n) %koch(0,0,9,0,3) %a1,b1,a2,b2为初始线段两端点坐标,n为迭代次数 a1=0;b1=0;a2=9;b2=0;n=3; %第i-1次迭代时由各条线段产生的新四条线段的五点横、纵坐标存储在数组A、B中[A,B]=sub_koch1(a1,b1,a2,b2); for i=1:n for j=1:length(A)/5; w=sub_koch2(A(1+5*(j-1):5*j),B(1+5*(j-1):5*j)); for k=1:4 [AA(5*4*(j-1)+5*(k-1)+1:5*4*(j-1)+5*(k-1)+5),BB(5*4*(j-1)+5*(k-1)+1:5*4*(j-1)+5*(k-1)+5)] =sub_koch1(w(k,1),w(k,2),w(k,3),w(k,4)); end end A=AA; B=BB; end plot(A,B) hold on axis equal %由以(ax,ay),(bx,by)为端点的线段生成新的中间三点坐标并把这五点横、纵坐标依次分别存%储在数组A,B中 function [A,B]=sub_koch1(ax,ay,bx,by) cx=ax+(bx-ax)/3; cy=ay+(by-ay)/3; ex=bx-(bx-ax)/3; ey=by-(by-ay)/3; L=sqrt((ex-cx).^2+(ey-cy).^2); alpha=atan((ey-cy)./(ex-cx)); if (ex-cx)<0 alpha=alpha+pi; end dx=cx+cos(alpha+pi/3)*L; dy=cy+sin(alpha+pi/3)*L; A=[ax,cx,dx,ex,bx]; B=[ay,cy,dy,ey,by];
第6讲分形几何学 主要内容： 一、概述 二、分维的测定方法（重点内容） 三、分维应用实例（重点内容） 四、问题讨论 一、概述 分形几何的概念是美籍法国数学家曼德尔布罗特（B.B.Mandelbrot）1975年首先提出的，被誉为大自然的几何学，它是现代数学的一个新分支，但其本质却是一种新的世界观和方法论。分形理论与动力系统的混沌理论交叉结合，相辅相成。分形理论是用来研究自然界中没有特征长度但又具有自相似性的图形和现象。自然界的许多事物和现象均表现出极为复杂的形态，并非是一种严格的数学分形，而是具有统计意义上的自相似性。分形几何学是应用数学的一个重要组成部分，在数学、物理、化学、生物、医学、地质、材料、工程技术等学科中得到广泛的应用。近年来，对分形几何的研究发展很快，在—些前沿课题上取得了较大的进展。 1、基本概念 （1）整数维与分数维 “维”(dimension)是几何学及空间理论的基本概念，是能有效度量几何物体的标准体所需要的独立坐标的数目，是表示几何体形状与分布特征的重要参数。 在拓朴学和欧几里得几何学中，维数只能是整数。如直线是一维的，平面是二维的，普通空间是三维的。如果在三维空间中引入直角坐标，就可用三个实数
(x，y，Z)代表空间的一点：n维空间的一点一般可用n个实数(x1，x2,…，xn)来表示。在相对论中，所讨论的时空是四维空间，时空的点，可用坐标(x，y，z,t)来表示，其中t表示时间。可见时空空间的维数也是整数。 然而，欧氏空间只是对现实空间的一个最简单的近似描述。正如B．B．Mandelbrot在其1982年出版的《自然分形几何学》一书中所说：“山峰并不是圆锥形，海岸线不是圆弧形，闪电的传播也不是直线的”。为了更确切地描述自然界的无规则现象，法国数学家Benoit B．Mandelbrot于1977年首次提出了不是整数的维数——分数维(fractal dimension)的新概念。 例如,英国海岸线的维数D为1.25，宇宙中物质分布的D为1.2。研究表明，凡是可用分数维描述的几何对象，都具有自相似性。 （2）自相似性与无标度区 所谓自相似性(self-similarity)，是指事物或现象中局部与整体在形态、功能和信息等方面具有统计意义上的相似性。自然界中的许多客体，如云朵、山脉、海岸线、树、肺脏，甚至描述经济现象的图形，都具有“自相似性”，即局部与整体的形状相似，局部的局部也与整体相似。例如，一段用放大的比例尺画出来的海岸线与整条海岸线形状是相似的；一棵树干分为二支，每支又分为二支——这棵树的局部与整体的形状相似。事实上，地质体大多具有自相似性，一条断层可能以不同比例尺存在，而其外表却十分相像。因此，地质学家长期以来凭直觉认识到了这一基本事实，从而形成了一个不言而喻却是不可改变的原则，即任何地质体的照片必须附上一个比例尺参照物，在野外拍摄的地质照片中通常附上已知尺寸的某种普通物品，例如铅笔、地质锤或人体。 自然界事物自相似性只在一定尺度范围内才能出现，这个具有自相似性的范围叫做无标度区。在无标度区内，放大或缩小几何对象的尺寸，整个结构并不改变，即其形状与标度无关。在无标度区外，自相似现象不存在。

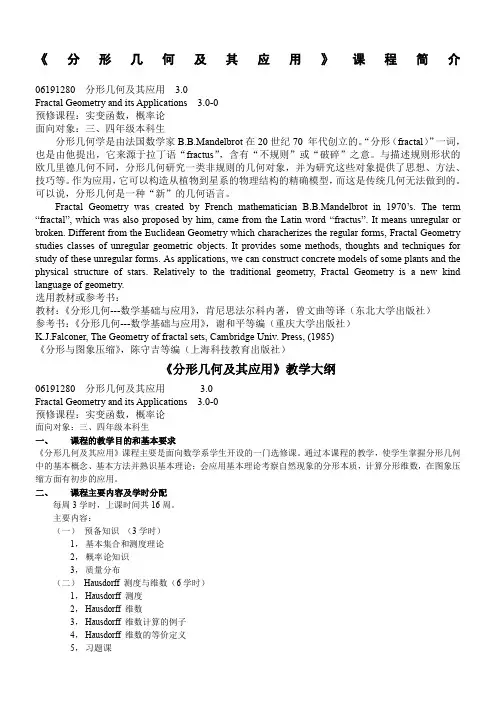

分形几何及其应用简介 课程号：06191280 课程名称：分形几何及其应用英文名称：Fractal Geometry and its Applications 周学时：3-0 学分：3 预修要求：实变函数，概率论 内容简介： 分形几何学是由法国数学家B.B.Mandelbrot在20世纪70 年代创立的。“分形（fractal）”一词，也是由他提出，它来源于拉丁语“fractus”，含有“不规则”或“破碎”之意。与描述规则形状的欧几里德几何不同，分形几何研究一类非规则的几何对象，并为研究这些对象提供了思想、方法、技巧等。作为应用，它可以构造从植物到星系的物理结构的精确模型，而这是传统几何无法做到的。可以说，分形几何是一种“新”的几何语言。 选用教材或参考书： 教材：《分形几何---数学基础与应用》，谢和平等编（重庆大学出版社） 参考书：K.J.Falconer, The Geometry of fractal sets, Cambridge Univ. Press, (1985) 《分形与图象压缩》，陈守吉等编（上海科技教育出版社）
