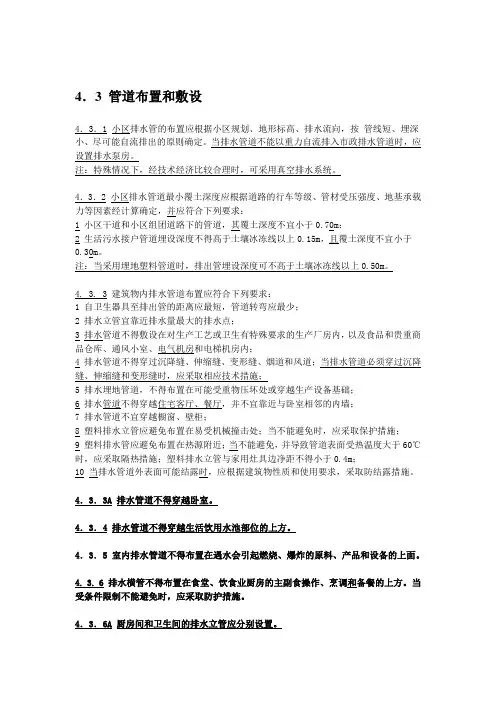

4．3 管道布置和敷设
4．3．1 小区排水管的布置应根据小区规划、地形标高、排水流向，按管线短、埋深小、尽可能自流排出的原则确定。当排水管道不能以重力自流排入市政排水管道时，应设置排水泵房。
注：特殊情况下，经技术经济比较合理时，可采用真空排水系统。
4．3．2 小区排水管道最小覆土深度应根据道路的行车等级、管材受压强度、地基承载力等因素经计算确定，并应符合下列要求：
1 小区干道和小区组团道路下的管道，其覆土深度不宜小于0.70m；
2 生活污水接户管道埋设深度不得高于土壤冰冻线以上0.15m，且覆土深度不宜小于0.30m。
注：当采用埋地塑料管道时，排出管埋设深度可不高于土壤冰冻线以上0.50m。
4. 3. 3 建筑物排水管道布置应符合下列要求：
1 自卫生器具至排出管的距离应最短，管道转弯应最少；
2 排水立管宜靠近排水量最大的排水点；
3 排水管道不得敷设在对生产工艺或卫生有特殊要求的生产厂房，以及食品和贵重商品仓库、通风小室、电气机房和电梯机房；
4 排水管道不得穿过沉降缝、伸缩缝、变形缝、烟道和风道；当排水管道必须穿过沉降缝、伸缩缝和变形缝时，应采取相应技术措施；
5 排水埋地管道，不得布置在可能受重物压坏处或穿越生产设备基础；
6 排水管道不得穿越住宅客厅、餐厅，并不宜靠近与卧室相邻的墙；
7 排水管道不宜穿越橱窗、壁柜；
8 塑料排水立管应避免布置在易受机械撞击处；当不能避免时，应采取保护措施；
9 塑料排水管应避免布置在热源附近；当不能避免，并导致管道表面受热温度大于60℃时，应采取隔热措施；塑料排水立管与家用灶具边净距不得小于0.4m；
10 当排水管道外表面可能结露时，应根据建筑物性质和使用要求，采取防结露措施。
4．3．3A排水管道不得穿越卧室。
4．3．4 排水管道不得穿越生活饮用水池部位的上方。
4．3．5 室排水管道不得布置在遇水会引起燃烧、爆炸的原料、产品和设备的上面。
4. 3. 6 排水横管不得布置在食堂、饮食业厨房的主副食操作、烹调和备餐的上方。当受条件限制不能避免时，应采取防护措施。
4．3．6A 厨房间和卫生间的排水立管应分别设置。
4．3．7 排水管道宜在地下或楼板填层中埋设或在地面上、楼板下明设。当建筑有要求时，可在管槽、管道井、管窿、管沟或吊顶、架空层暗设，但应便于安装和检修。在气温较高、全年不结冻的地区，可沿建筑物外墙敷设。
4．3．8 下列情况下卫生器具排水横支管应设置同层排水：
1 住宅卫生间的卫生器具排水管要求不穿越楼板进入他户时；
2 按本规第4. 3．3A条～第4．3．6条的规定受条件限制时。
4. 3. 8A 住宅卫生间同层排水形式应根据卫生间、卫生器具布置、室外环境气温等因素，经技术经济比较确定。
4．3．8B 同层排水设计应符合下列要求：
1 地漏设置应符合本规第4．5．7条～第4．5．10A条的要求；
2 排水管道管径、坡度和最大设计充满度应符合本规第4. 4. 9、4．4．10、4．4．12条的要求；
3 器具排水横支管布置和设置标高不得造成排水滞留、地漏冒溢；
4 埋设于填层中的管道不得采用橡胶圈密封接口；
5 当排水横支管设置在沟槽时，回填材料、面层应能承载器具、设备的荷载；
6 卫生间地坪应采取可靠的防渗漏措施。
4．3．9 室管道的连接应符合下列规定：
1 卫生器具排水管与排水横支管垂直连接，宜采用90°斜三通；
2 排水管道的横管与立管连接，宜采用45°斜三通或45°斜四通和顺水三通或顺水四通；
3 排水立管与排出管端部的连接，宜采用两个45°弯头、弯曲半径不小于4倍管径的90°弯头或90°变径弯头；
4 排水立管应避免在轴线偏置；当受条件限制时，宜用乙字管或两个45°弯头连接；
5 当排水支管、排水立管接入横干管时，应在横干管管顶或其两侧45°围采用45°斜三通接入。
4．3．10 塑料排水管道应根据其管道的伸缩量设置伸缩节，伸缩节宜设置在汇合配件处。排水横管应设置专用伸缩节。
注：1 当排水管道采用橡胶密封配件时，可不设伸缩节；
2 室、外埋地管道可不设伸缩节，
4．3．11 当建筑塑料排水管穿越楼层、防火墙、管道井井壁时，应根据建筑物性质、管径和设置条件以及穿越部位防火等级等要求设置阻火装置。
4．3．12 靠近排水立管底部的排水支管连接，应符合下列要求：
1 排水立管最低排水横支管与立管连接处距排水立管管底垂直距离不得小于表4．3．12的规定；
注：单根排水立管的排出管宜与排水立管相同管径。
2 排水支管连接在排出管或排水横干管上时，连接点距立管底部下游水平距离不得小于1.5m；
3 横支管接入横干管竖直转向管段时，连接点距转向处以下不得小于0.6m；
4 下列情况下底层排水支管应单独排至室外检查井或采取有效的防反压措施：
1)当靠近排水立管底部的排水支管的连接不能满足本条第1、2款的要求时；
2)在距排水立管底部1.5m距离之的排出管、排水横管有90°水平转弯管段时。
4．3．12A 当排水立管采用螺旋管时，排水立管底部宜采用长弯变径接头，且排出管管径宜放大一号。
4．3．13 下列构筑物和设备的排水管不得与污废水管道系统直接连接，应采取间接排水的方式：
1 生活饮用水贮水箱(池)的泄水管和溢流管；
2 开水器、热水器排水；
3 医疗灭菌消毒设备的排水；
4 蒸发式冷却器、空调设备冷凝水的排水；
5 贮存食品或饮料的冷藏库房的地面排水和冷风机溶霜水盘的排水。
4. 3. 14 设备间接排水宜排入邻近的洗涤盆、地漏。无法满足时，可设置排水明沟、排水漏斗或容器。间接排水的漏斗或容器不得产生溅水、溢流，并应布置在容易检查、清洁的位置。
4. 3. 15 间接排水口最小空气间隙，宜按表4．3．15确定。
注：饮料用贮水箱的间接排水口最小空气间隙，不得小于150mm。
4．3．16 生活废水在下列情况下，可采用有盖的排水沟排除：
1 废水中含有大量悬浮物或沉淀物需经常冲洗；
2 设备排水支管很多，用管道连接有困难；
3 设备排水点的位置不固定；
4 地面需要经常冲洗。
4．3．17 当废水中可能夹带纤维或有大块物体时，应在排水管道连接处设置格栅或带网筐地漏。
4．3．18 室外排水管的连接应符合下列要求：
1 排水管与排水管之间的连接，应设检查井连接；
2 室外排水管，除有水流跌落差以外，宜管顶平接；
3 排出管管顶标高不得低于室外接户管管顶标高；
4 连接处的水流偏转角不得大于90°。当排水管管径小于等于300mm且跌落差大于0.3m时，可不受角度的限制。
4．3．19 室排水沟与室外排水管道连接处，应设水封装置。
4．3．20 排水管穿过地下室外墙或地下构筑物的墙壁处，应采取防水措施。
4．3．21 当建筑物沉降可能导致排出管倒坡时，应采取防倒坡措施。
4．3．22 排水管道在穿越楼层设套管且立管底部架空时，应在立管底部设支墩或其他固定措施。地下室立管与排水横管转弯处也应设置支墩或固定措施。
4．5 管材、附件和检查井
4．5．1 排水管材选择应符合下列要求：
1 小区室外排水管道，应优先采用埋地排水塑料管；
2 建筑部排水管道应采用建筑排水塑料管及管件或柔性接口机制排水铸铁管及相应管件；
3 当连续排水温度大于40℃时，应采用金属排水管或耐热塑料排水管；
4 压力排水管道可采用耐压塑料管、金属管或钢塑复合管。
4．5．2 室外排水管道的连接在下列情况下应设置检查井：
1 在管道转弯和连接处；
2 在管道的管径、坡度改变处。
4．5．2A 小区生活排水检查井应优先采用塑料排水检查井。
4．5．3 室外生活排水管道管径小于等于160mm时，检查井间距不宜大于30m；管径大于等于200mm时，检查井间距不宜大于40m。
4．5．4 生活排水管道不宜在建筑物设检查井。当必须设置时，应采取密封措施。
4．5．5 检查井的径应根据所连接的管道管径、数量和埋设深度确定。
4．5．6 生活排水管道的检查井应有导流槽。
排水工程设计说明 一、工程概况 凤岗河东路为北南西走向城市主干道，道路设计总长度为1384.350米，本次雨水排水设计长度为1155米，污水排水设计长度为1028米,路面宽度为20米。 二.工程范围及工程内容 本雨水工程范围为K0+180至K1+1335段；污水工程范围为K0+183至K1+211，主要内容为本工程范围内道路左侧沿线两侧布置雨、污水管道。 三.设计依据及参考资料 1.规划资料：抚州市主城区排水专项规划（2012-2020） 2.勘测资料：抚州市政1：1000航测地形图 3.《室外排水设计规范》GB50014-2006 4.《给水排水管道工程施工及验收规范》GB50268-2008 5.《混凝土和钢筋混凝土排水管》（GBT 11836-2009) 6.《混凝土和钢筋混凝土排水管》（GBT 11836-2009) 7.《给水排水工程埋地铸铁管管道结构设计规程》（CECS142-2002） 8.《埋地聚氯乙烯排水管管道工程技术规程》（CECS 164-2004） 9.《城镇道路工程施工及质量验收规范》（CJJ1－2008) 10.《市政排水管道工程及附属设施》（06MS201)。 四.设计原则 1.排水体制服从城市总体规划要求，采用雨污分流制，排水管道设计符合国家相关的规范、法规和标准。 2.排水出路、遵循城市排水专项规划要求，分区排水，近远期结合。 3.排水管道结合道路工程设计及沿线地形、受纳水体情况，合理布置管道走向、管径，埋设深度，节约工程造价。 五.排水现状及地质情况 1、排水现状 沿线经过南门路，现状地基基本为水塘，在迎宾大道、南门路段有独立的排水管网。 2、地质情况 根据现状地质勘探可示，土质以残破积黄褐粘性土为主。 六、设计标准 1.雨水: 按满流设计，设计重现期P=1年，综合径流系数ψ=0.60，地面集水时间＝10分钟, 采用抚州地区的暴雨强度公式: q=2890(1+0.55logP)/(t+8) 升/秒.公顷 2.污水：依据现有污水管网布置图设计。 七、排水设计 (一)雨水设计 1、雨水管线流向及排出 ①流向：雨水管道由南至北流。 ②雨水排出口：雨水管道由南至北流入南门路现有雨水干管。 2、雨水管材、接口及基础 主雨水管及预留管采用二级钢筋砼管 雨水连接管采用PVC管，管材须符合《埋地聚氯乙烯排水管管道工程技术规程》。 3、雨水口选用及材料 雨水口采用砖砌偏沟式双箅雨水口，铸铁井圈及箅子。 4、雨水检查井选用及材料 雨水检查井采用钢筋砼井，须符合国家标准图集《市政排水管道工程及附属设施》（06MS201-3)。 井筒采用Φ700预制砼井筒，井盖选用Φ700重型球墨铸铁井盖及支座，设置标准见《市政排水 管道工程及附属设施》（06MS201-6、7)。 (二)污水设计 1、污水管线流向及排出 ①流向：雨水管道由南至北流。 ②污水排出口：雨水管道由南至北流入南门路现有污水干管。 2、污水管材、接口及基础
城市排水工程规划规范 GB 50318-20001 总则 1.0.1 为在城市排水工程规划中贯彻执行国家的有关法规和技术经济政策，提高城市排水工程规划的编制质量，制定本规范。 1.0.2 本规范适用于城市总体规划的排水工程规划。 1.0.3 城市排水工程规划期限应与城市总体规划期限一致。在城市排水程规划中应重视近期建设规划，且应考虑城市远景发展的需要。 1.0.4 城市排水工程规划的主要内容应包括：划定城市排水范围、预测城市排水量、确定排水体制、进行排水系统布局；原则确定处理后污水污泥出路和处理程度；确定排水枢纽工程的位置、建设规模和用地。 1.0.5 城市排水工程规划应贯彻“全面规划、合理布局、综合利用、保护环境、造福人民”的方针。 1.0.6 城市排水工程设施用地应按规划期规模控制，节约用地，保护耕地。 1.0.7 城市排水工程规划应与给水工程、环境保护、道路交通、竖向、水系、防洪以及其他专业规划相协调。 1.0.8 城市排水工程规划除应符合本规范外，尚应符合国家现行的有关强制性标准的规定。 2 排水范围和排水体制 2.1 排水范围 2.1.1 城市排水工程规划范围应与城市总体规划范围一致。 2.1.2 当城市污水处理厂或污水排出口设在城市规划区范围以外时，应将污水处理厂或污水排出口及其连接的排水管渠纳入城市排水工程规划范围。涉及邻近城市时，应进行协调，统一规划。 2.1.3 位于城市规划区范围以外的城镇，其污水需要接人规划城市污水系统时，应进行统一规划。 2.2 排水体制 2.2.1 城市排水体制应分为分流制与合流制两种基本类型。 城市排水体制应根据城市总体规划、环境保护要求，当地自然条件（地理位置、地形及气候）2.2.2
给水工程及排水工程设计资质配置要求 根据集团水务基础设施板块的业务情况来看，既有城市供水项目，亦有城市排水项目，考虑业务类型、范围及规模，建议申请给水工程和排水工程双项专业资质，资质等级建议按乙级确定。乙级即可满足全部的用户报装项目及绝大部分给排水管网项目设计对资质的需求。根据国家住建部发布的工程设计资质标准，给水工程及排水工程两项专业设计资质配置要求如下： 1、注册资本金 注册资本不少于100万元。 2、人员配置 给水工程和排水工程专业资质对人员配置的要求略有差异，同时申请时，按照两项资质要求最高的排水工程进行配备即可。 1、给水工程专业资质（乙级）最低人员配置标准13人，其中： 注册师（10人）：一级结构师2人，二级建筑师1人，公用设备师（暖通）1人，公用设备师（给排水）2人，电气师（供配电）2人，造价师2人。
其他非注册人员（3人）：结构1人，给排水1人，自控1人。 2、排水工程专业资质（乙级）最低人员配置标准16人，其中： 注册师（12人）：一级结构师2人，二级建筑师1人，公用设备师（暖通）1人，公用设备师（给排水）2人，电气师（供配电）2人，环保师2人，造价师2人。 其他非注册人员（4人）：结构1人，给排水2人，自控1人。 三、乙级资质可承担工程设计范围 1、给水工程 1）净水厂：可承担5-10万吨/日规模水厂设计。 2）泵站：可承担5-20万吨/日规模泵站设计。 3）管网：可承担管径小于等于1.6米管道设计。 1、排水工程 1）净水厂：可承担4-8万吨/日规模水厂设计。 2）泵站：可承担5-10万吨/日规模泵站设计。 3）管网：可承担管径小于等于1.5米管道设计。
室外排水设计规范 GB50014-2006 Code for design of outdoor wastewater engineering 2006-01-18 发布 2006-06-01 实施 中华人民共和国建设部公告 第409号 建设部关于发布国家标准《室外排水设计规范》的公告 现批准《室外排水设计规范》为国家标准，编号为GB50014-2006，自2006年6月1日起实施。其中，第1.0.6、4.1.4、4.3.3、4.4.6、4.6.1、4.10.3、4.13.2、5.1.3、5.1.9、5.1.11、6.1.8、6.1.18、6.1.19、6.1.23、 6.3.9、6.8.22、6.11.4、6.11.8（4）、6.11.13、6.12.3、 7.1.3、7.3.8、7.3.9、 7.3.11、7.3.13条为强制性条文，必须严格执行，原《室外排水设计规范》GBJ14-87及《工程建设标准局部修订公告》（1997年第12号）同时废止。 本规范由建设部标准定额研究所组织中国计划出版社出版发行。 中华人民共和国建设部 二○ ○六年一月十八日
前言 本规范系根据建设部建标[2003]102号文《关于印发“二OO二～二OO三年度工程建设国家标准制订、修订计划”的通知》（建标［2003］102号，由上海市建设和交通委员会主管，上海市政工程设计研究总院主编，对原国家标准《室外排水设计规范》GBJ14-87(1997年版)进行全面修订。 本规范修订的主要技术内容有：增加水资源利用(包括再生水回用和雨水收集利用)、术语和符号、非开挖技术和敷设双管、防沉降、截流井、再生水管道和饮用水管道交叉、除臭、生物脱氮除磷、序批式活性污泥法、曝气生物滤池、污水深度处理和回用、污泥处置、检测和控制的内容；调整综合径流系数、生活污水中每人每日的污染物产量、检查井在直线管段的间距、土地处理等内容；补充塑料管的粗糙系数、水泵节能、氧化沟的内容；删除双层沉淀池。 本规范中以黑体字标志的条文为强制性条文，必须严格执行。 本规范由建设部负责管理和对强制性条文的解释，上海市建设和交通委员会负责具体管理，上海市政工程设计研究总院负责具体技术内容的解释。在执行过程中如有需要修改与补充的建意，请将相关资料寄送主编单位上海市政工程设计研究总院《室外排水设计规范》国家标准管理组（邮编200092，上海市中山北二路901号），以供修订时参考。 本规范主编单位、参编单位和主要起草人： 主编单位: 上海市政工程设计研究总院 参编单位: 北京市市政工程设计研究总院 中国市政工程东北设计研究院 中国市政工程华北设计研究院 中国市政工程西北设计研究院 中国市政工程中南设计研究院 中国市政工程西南设计研究院 天津市市政工程设计研究院 合肥市市政设计院 深圳市市政工程设计院 哈尔滨工业大学 同济大学 重庆大学 主要起草人：张辰（以下按姓名笔划为序） 王秀朵孔令勇厉彦松刘广旭刘莉萍刘章富刘常忠
第一章总则 第1．0．1条为使我国的排水工程设计，符合国家的方针，政策、法令，达到防止水污染，改善和保护环境，提高人民健康水平的要求，特制订本规范。 第1．0．2条本规范适用于新建、扩建和改建的城镇、工业企业及居住区的永久性的室外排水工程设计。 第1．0．3条排水工程设计应以批准的当地城镇（地区）总体规划和排水工程总体规划为主要依据，从全局出发，根据规划年限、工程规模、经济效益、环境效益和社会效益，正确处埋城镇、工业与农业之间，集中与分散、处理与利用、近期与远期的关系。通过全面论证，做到确能保护环境，技术先进，经济合理，安全适用。 第1．0．4条排水制度（分流制或合流制）的选择，应根据城镇和工业企业规划、当地降雨情况和排放标准，原有排水设施，污水处理和利用情况、地形和水体等条件，综合考虑确定。同一城镇的不同地区可采用不同的排水制度，新建地区的排水系统宜采用分流制。 第1．0．5条排水系统设计应综合考虑下列因素： 一、与邻近区域内的污水与污泥处理和处置协调。 二、综合利用或合理处置污水和污泥。 三、与邻近区域及区域内给水系统、洪水和雨水的排除系统协调。
四、接纳工业废水并进行集中处理和处置的可能性。 五、适当改造原有排水工程设施，充分发挥其工程效能。 第1．0．6条工业废水接入城镇排水系统的水质，不应影响城镇排水管渠和污水厂等的正常运行；不应对养护管理人员造成危害；不应影响处理后出水和污泥的排放和利用，且其水质应按有关标准执行。第1．0．7条工业废水管道接入城镇排水系统时，必须按废水水质接入相应的城镇排水管道，污水管道宜尽量减少出口，在接入城镇排水管道前宜设置检测设施。 第1．0．8条排水工程设计应在不断总结科研和生产实践经验的基础上，积极采用经过鉴定的、行之有效的新技术、新工艺、新材料、新设备。 第1．0．9条排水工程设备的机械化和自动化程度，应根据管理的需要，设备器材的质量和供应情况，结合当地具体条件通过全面的技术经济比较确定，对操作繁重、影响安全、危害健康的主要工艺，应首先采用机械化和自动化设备。 第1．0．10条排水工程的设计，除应按本规范执行外，尚应符合国家现行的有关标准、规范和规定。 第1．0．11条在地震、湿陷性黄土、膨胀土、多年冻土以及其它特殊地区设计排水工程时，尚应符合现行的有关专门规范的规定。
4．3 管道布置和敷设 4．3．1 小区排水管的布置应根据小区规划、地形标高、排水流向，按管线短、埋深小、尽可能自流排出的原则确定。当排水管道不能以重力自流排入市政排水管道时，应设置排水泵房。 注：特殊情况下，经技术经济比较合理时，可采用真空排水系统。 4．3．2 小区排水管道最小覆土深度应根据道路的行车等级、管材受压强度、地基承载力等因素经计算确定，并应符合下列要求： 1 小区干道和小区组团道路下的管道，其覆土深度不宜小于0.70m； 2 生活污水接户管道埋设深度不得高于土壤冰冻线以上0.15m，且覆土深度不宜小于0.30m。 注：当采用埋地塑料管道时，排出管埋设深度可不高于土壤冰冻线以上0.50m。 4. 3. 3 建筑物排水管道布置应符合下列要求： 1 自卫生器具至排出管的距离应最短，管道转弯应最少； 2 排水立管宜靠近排水量最大的排水点； 3 排水管道不得敷设在对生产工艺或卫生有特殊要求的生产厂房，以及食品和贵重商品仓库、通风小室、电气机房和电梯机房； 4 排水管道不得穿过沉降缝、伸缩缝、变形缝、烟道和风道；当排水管道必须穿过沉降缝、伸缩缝和变形缝时，应采取相应技术措施； 5 排水埋地管道，不得布置在可能受重物压坏处或穿越生产设备基础； 6 排水管道不得穿越住宅客厅、餐厅，并不宜靠近与卧室相邻的墙；
7 排水管道不宜穿越橱窗、壁柜； 8 塑料排水立管应避免布置在易受机械撞击处；当不能避免时，应采取保护措施； 9 塑料排水管应避免布置在热源附近；当不能避免，并导致管道表面受热温度大于60℃时，应采取隔热措施；塑料排水立管与家用灶具边净距不得小于0.4m； 10 当排水管道外表面可能结露时，应根据建筑物性质和使用要求，采取防结露措施。 4．3．3A排水管道不得穿越卧室。 4．3．4 排水管道不得穿越生活饮用水池部位的上方。 4．3．5 室排水管道不得布置在遇水会引起燃烧、爆炸的原料、产品和设备的上面。 4. 3. 6 排水横管不得布置在食堂、饮食业厨房的主副食操作、烹调和备餐的上方。当受条件限制不能避免时，应采取防护措施。 4．3．6A 厨房间和卫生间的排水立管应分别设置。 4．3．7 排水管道宜在地下或楼板填层中埋设或在地面上、楼板下明设。当建筑有要求时，可在管槽、管道井、管窿、管沟或吊顶、架空层暗设，但应便于安装和检修。在气温较高、全年不结冻的地区，可沿建筑物外墙敷设。 4．3．8 下列情况下卫生器具排水横支管应设置同层排水：
城市排水工程规划规范 GB 50318-2000 1 总则 1.0.1 为在城市排水工程规划中贯彻执行国家的有关法规和技术经济政策，提高城市排水工程规划的编制质量，制定本规范。 1.0.2 本规范适用于城市总体规划的排水工程规划。 1.0.3 城市排水工程规划期限应与城市总体规划期限一致。在城市排水程规划中应重视近期建设规划，且应考虑城市远景发展的需要。 1.0.4 城市排水工程规划的主要内容应包括：划定城市排水范围、预测城市排水量、确定排水体制、进行排水系统布局；原则确定处理后污水污泥出路和处理程度；确定排水枢纽工程的位置、建设规模和用地。 1.0.5 城市排水工程规划应贯彻“全面规划、合理布局、综合利用、保护环境、造福人民”的方针。 1.0.6 城市排水工程设施用地应按规划期规模控制，节约用地，保护耕地。 1.0.7 城市排水工程规划应与给水工程、环境保护、道路交通、竖向、水系、防洪以及其他专业规划相协调。 1.0.8 城市排水工程规划除应符合本规范外，尚应符合国家现行的有关强制性标准的规定。 2 排水范围和排水体制 2.1 排水范围 2.1.1 城市排水工程规划范围应与城市总体规划范围一致。
2.1.2 当城市污水处理厂或污水排出口设在城市规划区范围以外时，应将污水处理厂或污水排出口及其连接的排水管渠纳入城市排水工程规划范围。涉及邻近城市时，应进行协调，统一规划。 2.1.3 位于城市规划区范围以外的城镇，其污水需要接人规划城市污水系统时，应进行统一规划。 2.2 排水体制 2.2.1 城市排水体制应分为分流制与合流制两种基本类型。 2.2.2 城市排水体制应根据城市总体规划、环境保护要求，当地自然条件（地理位置、地形及气候）和废水受纳体条件，结合城市污水的水质、水量及城市原有排水设施情况，经综合分析比较确定。同一个城市的不同地区可采用不同的排水体制。 2.2.3 新建城市、扩建新区、新开发区或旧城改造地区的排水系统应采用分流制。在有条件的城市可采用截流初期雨水的分流制排水系统。 2.2.4 合流制排水体制应适用于条件特殊的城市，且应采用截流式合流制。 3 排水量和规模 3.1 城市污水量 3.1.1 城市污水量应由城市给水工程统一供水的用户和自备水源供水的用户排出的城市综合生活污水量和工业废水量组成。 3.1.2 城市污水量宜根据城市综合用水量（平均日）乘以城市污水排放系数确定。 3.1.3 城市综合生活污水量宜根据城市综合生活用水量（平均日）乘以城市综合生活污水排放系数确定。
城镇排水工程设计
城镇排水工程设计指导书简介 一、城镇排水工程设计步骤 1.城镇污水管网设计一般步骤 （1）了解和熟悉城镇概况，合理确定排水体制； （2）进行污水管道布置和定线，确定泵站及污水处理厂位置； （3）进行污水管网的水力计算； （4）绘制污水管网系统平面图和污水主干管纵断面图。 2.城镇污水处理厂设计一般步骤 （1）分析研究污水水质的预测资料，确定污水处理厂工艺流程； （2）进行处理构筑物型式的选择； （3）进行各处理构筑物的设计计算； （4）确定污水处理厂的附属构筑物和建筑物； （5）进行污水处理厂的平面布置； （6）进行水头损失计算，确定污水处理厂的高程布置； （7）绘图。 最后进行设计计算过程的汇总，完成排水工程投资估算，编制设计说明书。二、城镇排水工程设计要点与说明 1．排水系统布置 按照分流制排水体制布置排水管道系统。 排水区域一般根据地形按分水线划分，地形平坦的地区按一定的服务面积划分，使每根干管合理分担排水面积，尽量减少管道的埋深，少设或不设中途泵站，使污水以最短的距离自流排出。 确定污水管道布置形式，主干管、干管、街道支管的位置和流向，并确定中途泵站、总泵站、污水处理厂及出水口位置。在一般情况下，城市地形多倾向水体，可将主干管沿河敷设，干管垂直于等高线布置，尽量设在集水线上。在地形平坦的地区，为减少平行于等高线的横支管过长，应适当减少相邻干管的布设距离。污水干管与主干管应尽量避免和障碍物相交，如遇特殊地形时，应考虑特殊措施，并应在图上表明。 定线工作完成后，应交指导教师审阅，必要时进行修改。 2．污水管网的设计计算 污水管网的设计计算包括污水管道设计流量计算和污水管道的水力计算。干管、主干管、区域干管及倒虹吸管等应进行详细的水力计算。街道支管应合理地确定管径及埋深，以便于概算，不计算管段不必编号，最不利点应校核，对中途泵站或总泵站进行技术工艺设计。
排水工程专项规划编制 纲要 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
内容包括： 第一部分规划文本 第二部分规划图纸 第三部分规划说明 第四部分基础资料汇编 第一部分规划文本 第一章总则 1.1 规划目的。说明规划编制背景及目的。 1.2 规划依据。法律法规、相关规划、有关政策和其他相关资料。 1.3 规划范围。 1.4 规划原则。 1.5规划期限。规划期限应与城市总体规划相一致，明确规划基准年和近、中、远期的划分。 第二章规划目标 以城市总体规划、城市环保规划、城市防洪规划及其他相关规划为依据，明确城市排水工程专项规划近期、中期、远期的目标。建设排水体制适当、系统布局合理、处理规模适度的城市污水集中收集处理系统。实现控制水污染，保护城市集中饮用水水源，维护水生态系统良性循环，配置适宜的雨水收集排除系统，消除水涝灾害等目标。 第三章排水体制与分区 3.1排水体制。根据城市发展水平、环保要求等综合因素，明确城市排水体制。 3.2排水分区。划分城市排水分区。
第四章 污水管网工程规划 4.1污水受纳水体。 4.2 污水管网布置。根据污水排水分区，明确污水主干管的走向、管径、管材等。 4.3 污水处理厂、站。污水泵站和污水处理厂、站的建设规模、选址、用地控制，以及周围防护距离控制、污泥处理处置等。对污水收集处理系统的安全运行提出要求。 4.4 污水资源化回用。明确污水资源化回用的途径或提出建议。 第五章 雨水管网工程规划 5.1 雨水受纳水体。确定雨水受纳体及排放口的位置、数量。 5.2 雨水管网系统。根据雨水排水分区，明确雨水主干管的走向、管径、管材等。 5.3 雨水泵站。雨水泵站的建设规模、选址、用地控制，以及周围防护距离控制等。提出雨水工程系统的安全运行要求、城市内涝应急措施等。 5.4 雨洪调蓄及资源化利用提出雨、洪调蓄利用及雨水资源化途径。第六章近期建设规划明确各类排水设施及排水管道近期建设内容，并对近期建设项目进行投资估算与效益分析等。第七章规划实施措施规划实施的具体措施，提出政策措施、政策措施、经济措施、技术措施，明确政府及有关部门在城市排水规划实施过程中的职责。第八章附则规定本规划的调整修改、审查批准、解释权归属等程序性内容。对规划中涉及的专业术语进行规范性解释。 第二部分 规划图纸
室外排水设计规范 时间：2006-03-11 浏览次数：4449 中国工程检测网： 第一章总则 第1．0．1条为使我国的排水工程设计，符合国家的方针，政策、法令，达到防止水污染，改善和保护环境，提高人民健康水平的要求，特制订本规范。 第1．0．2条本规范适用于新建、扩建和改建的城镇、工业企业及居住区的永久性的室外排水工程设计。 第1．0．3条排水工程设计应以批准的当地城镇（地区）总体规划和排水工程总体规划为主要依据，从全局出发，根据规划年限、工程规模、经济效益、环境效益和社会效益，正确处埋城镇、工业与农业之间，集中与分散、处理与利用、近期与远期的关系。通过全面论证，做到确能保护环境，技术先进，经济合理，安全适用。 第1．0．4条排水制度（分流制或合流制）的选择，应根据城镇和工业企业规划、当地降雨情况和排放标准，原有排水设施，污水处理和利用情况、地形和水体等条件，综合考虑确定。同一城镇的不同地区可采用不同的排水制度，新建地区的排水系统宜采用分流制。 第1．0．5条排水系统设计应综合考虑下列因素： 一、与邻近区域内的污水与污泥处理和处置协调。 二、综合利用或合理处置污水和污泥。 三、与邻近区域及区域内给水系统、洪水和雨水的排除系统协调。 四、接纳工业废水并进行集中处理和处置的可能性。 五、适当改造原有排水工程设施，充分发挥其工程效能。 第1．0．6条工业废水接入城镇排水系统的水质，不应影响城镇排水管渠和污水厂等的正常运行；不应对养护管理人员造成危害；不应影响处理后出水和污泥的排放和利用，且其水质应按有关标准执行。 第1．0．7条工业废水管道接入城镇排水系统时，必须按废水水质接入相应的城镇排水管道，污水管道宜尽量减少出口，在接入城镇排水管道前宜设置检测设施。 第1．0．8条排水工程设计应在不断总结科研和生产实践经验的基础上，积极采用经过鉴定的、行之有效的新技术、新工艺、新材料、新设备。 第1．0．9条排水工程设备的机械化和自动化程度，应根据管理的需要，设备器材的质量和供应情况，结合当地具体条件通过全面的技术经济比较确定，对操作繁重、影响安全、危害健康的主要工艺，应首先采用机械化和自动化设备。 第1．0．10条排水工程的设计，除应按本规范执行外，尚应符合国家现行的有关标准、规范和规定。 第1．0．11条在地震、湿陷性黄土、膨胀土、多年冻土以及其它特殊地区设计排水工程时，尚应符合现行的有关专门规范的规定。 第二章排水量 第一节生活污水量和工业废水量 第2．1．1条层民生活污水定额和综合生活污水定额应根据当地采用的用水定额，结合建筑内部给排水设施水平和排水系统普及程度等因素确定，可按当地用水定额的80％～90％采用。 第2．1．2条生活污水量总变化系数宜按表2．1．2采用。
内容包括： 第一部分规划文本 第二部分规划图纸 第三部分规划说明 第四部分基础资料汇编 第一部分规划文本 第一章总则 1.1 规划目的。说明规划编制背景及目的。 1.2 规划依据。法律法规、相关规划、有关政策和其他相关资料。 1.3 规划范围。 1.4 规划原则。 1.5规划期限。规划期限应与城市总体规划相一致，明确规划基准年和近、中、远期的划分。 第二章规划目标 以城市总体规划、城市环保规划、城市防洪规划及其他相关规划为依据，明确城市排水工程专项规划近期、中期、远期的目标。建设排水体制适当、系统布局合理、处理规模适度的城市污水集中收集处理系统。实现控制水污染，保护城市集中饮用水水源，维护水生态系统良性循环，配置适宜的雨水收集排除系统，消除水涝灾害等目标。 第三章排水体制与分区 3.1排水体制。根据城市发展水平、环保要求等综合因素，明确城市排水体制。 3.2排水分区。划分城市排水分区。 第四章污水管网工程规划 4.1污水受纳水体。 4.2 污水管网布置。根据污水排水分区，明确污水主干管的走向、管径、管材等。 4.3 污水处理厂、站。污水泵站和污水处理厂、站的建设规模、选址、用地控制，以及周围防护距离控制、污泥处理处置等。对污水收集处理系统的安全运行提出要求。 4.4 污水资源化回用。明确污水资源化回用的途径或提出建议。 第五章雨水管网工程规划
5.1 雨水受纳水体。确定雨水受纳体及排放口的位置、数量。 5.2 雨水管网系统。根据雨水排水分区，明确雨水主干管的走向、管径、管材等。 5.3 雨水泵站。雨水泵站的建设规模、选址、用地控制，以及周围防护距离控制等。提出雨水工程系统的安全运行要求、城市内涝应急措施等。 5.4 雨洪调蓄及资源化利用 提出雨、洪调蓄利用及雨水资源化途径。 第六章近期建设规划 明确各类排水设施及排水管道近期建设内容，并对近期建设项目进行投资估算与效益分析等。 第七章规划实施措施 规划实施的具体措施，提出政策措施、政策措施、经济措施、技术措施，明确政府及有关部门在城市排水规划实施过程中的职责。 第八章附则 规定本规划的调整修改、审查批准、解释权归属等程序性内容。对规划中涉及的专业术语进行规范性解释。 第二部分规划图纸 1、城市区位图 2、城市总体规划总图。图纸中要明确标注规划居住用地、公共建筑用地、工业用地、绿地用地，河流、铁路等要与其他用地明确区分。 3、城市污水设施及污水管渠现状分布图。标明现状设施的位置、占地界线、服务范围，现状管渠的分布、管径、控制点的埋深等。 4、城市污水排水分区图。标明各个分区的界线、分区面积。 5、城市污水管道水力计算简图。以简图的形式标明污水管网各管段的流量、坡度、管径、管长、排水方向等。 6、城市污水工程规划图。以城市规划总图为底图，标明污水管网的实际敷设路径、管径、管长、排水方向等，标明污水厂站的位置，用地界线、防护距离等。 7、城市雨水设施及雨水管渠现状分布图。标明现状设施的位置、占地界线、服务范围，现状管渠的分布、管径、控制点的埋深等。 8、城市雨水工程排水分区图。标明各个分区的界线、分区面积。 9、城市雨水管道水力计算简图。以简图的形式标明雨水管网各管段的流量、坡度、管径、管长、排水方向等。 10、城市雨水工程规划图。以城市规划总图为底图，标明雨水管网的实际敷设路径、管径、管长、排水方向等，标明污水厂站的位置，用地界线、防护距离等。 11、城市污水工程近期建设规划图。以城市规划总图为底图，标明城市近期建设管道的
规定排水体制选择的原则 分流制指不同管渠系统分别收集、输送污水和雨水的排水方式；合流制指用同一管渠系统收集、输送污水和雨水的排水方式。 规定出降雨少的干旱地区外（降雨量一般指年均降雨量300mm 以下的地区）新建地区应采用分流制。由于一些老城区已采用合流制，故规定同一城镇的不同地区可采用不同的排水体制，同时规定现有的合流制排水系统应按照规划的要求加大排水管网的改建力度，实施雨污分流改造。如过有暂时不具备雨污分流条件的地区，此地区应提高截流倍数，采取截流、调蓄和处理相结合的措施减少合流污水和降雨初期的污染。 截流制合流制排水方式 完全分流制排水方式 进水 截流井 调蓄池进水 调蓄池 出水至污水厂 溢 流至河 道出水至污水厂
完全分流制与不完全分流制排水方式的对比 低影响开发（LID）进行雨水综合管理的规定 雨水综合管理是指通过源头消减、过程控制、末端处理的方法，控制面源污染、防止内涝灾害、提高雨水利用程度。 面源污染是指通过降雨和地表径流冲刷，将大气和地表中的污染物排入受纳水体，使受纳水体被污染的现象。 城镇规划时，用渗透、调蓄等设施减少雨水径流量减少进入分流制雨水管道和合流制管道的雨水量，减少合流排水系统中溢流的次数和溢流量，可以有效地防治内涝灾害，还可以提高雨水利用程度。 提高雨水利用程度的具体措施包括屋顶绿化、雨水蓄渗、下凹式绿地、透水路面等。雨水渗透涵养地下水也是雨水资源的利用。
采取综合措施进行内涝防治的规定 城镇内涝防治包括工程性措施和非工程性措施。综合措施防治城镇内涝是通过源头控制、排水管网完善、城镇涝水行泄通道建设和优化运行管理几个方面进行。 工程性措施：建设雨水渗透设施、调蓄设施、利用设施和雨水行泄通道、对市政排水管网和泵站进行改造、对城市内河进行整治等。 非程性措施：建立内涝防治设施的运行监控体系、预警应急机制以及相应法律法规等。 进行排水系统设计时，从较大范围综合考虑的若干因素 1、国内经验，污水和污泥可作为有用资源，应考虑综合利用，综合利用污水污泥要在对其安全性、技术可靠性、经济合理性等情况的论证和评价之后进行。 2、与邻近区域内的污水污泥的处理和处置系统相协调包括较大范围内综合考虑会不会影响临近区域；几个区域同时建设时应考虑合并处理和处置的可能性，这种建设方法经济效益好，但施工时间较长。 3、如设计排水区域内尚需考虑给水和防洪问题时，污水排水工程与给水工程协调，雨水排水工程应与防洪工程协调，以节省总造价。 4、国内经验，工业废水只要符合条件（对城镇排水管渠不阻塞，不损坏，不产生易燃、易爆和有毒有害气体，不传播致病毒和病原体，不危害操作养护人员，不妨碍污水生物处理，不影响处理后出水的再生利用和安全排放，不影响污泥的处理和处置。必须符合《污水综合排放标准》GB8978、《污水排放城市地下水道水质标准》CJ3082等有关标准的规定）以到城镇排水系统一起处理较为经济合理。 5、在扩建和改建排水工程时，对原有排水工程设施利用与否应通过调查再做出决定。 3设计流量和设计水质 3.1生活污水量和工业废水量 3.1.1城镇旱流污水设计流量，应按下式计算 Q dr=Q d+ Q m（Q d、Q m均以平均日流量计） 式中：Q dr——截流井以前的旱流污水量(L/S）; Q d ——设计综合生活污水量（L/S）;
城市排水工程规划规范GB 50318-2000 1 总则 1.0.1 为在城市排水工程规划中贯彻执行国家的有关法规和技术经济政策，提高城市排水工程规划的编制质量，制定本规范。 1.0.2 本规范适用于城市总体规划的排水工程规划。 1.0.3 城市排水工程规划期限应与城市总体规划期限一致。在城市排水程规划中应重视近期建设规划，且应考虑城市远景发展的需要。 1.0.4 城市排水工程规划的主要内容应包括：划定城市排水范围、预测城市排水量、确定排水体制、进行排水系统布局；原则确定处理后污水污泥出路和处理程度；确定排水枢纽工程的位置、建设规模和用地。 1.0.5 城市排水工程规划应贯彻“全面规划、合理布局、综合利用、保护环境、造福人民”的方针。 1.0.6 城市排水工程设施用地应按规划期规模控制，节约用地，保护耕地。 1.0.7 城市排水工程规划应与给水工程、环境保护、道路交通、竖向、水系、防洪以及其他专业规划相协调。 1.0.8 城市排水工程规划除应符合本规范外，尚应符合国家现行的有关强制性标准的规定。 2 排水范围和排水体制
2.1 排水范围 2.1.1 城市排水工程规划范围应与城市总体规划范围一致。 2.1.2 当城市污水处理厂或污水排出口设在城市规划区范围以外时，应将污水处理厂或污水排出口及其连接的排水管渠纳入城市排水工程规划范围。涉及邻近城市时，应进行协调，统一规划。 2.1.3 位于城市规划区范围以外的城镇，其污水需要接人规划城市污水系统时，应进行统一规划。 2.2 排水体制 2.2.1 城市排水体制应分为分流制与合流制两种基本类型。 2.2.2 城市排水体制应根据城市总体规划、环境保护要求，当地自然条件（地理位置、地形及气候）和废水受纳体条件，结合城市污水的水质、水量及城市原有排水设施情况，经综合分析比较确定。同一个城市的不同地区可采用不同的排水体制。 2.2.3 新建城市、扩建新区、新开发区或旧城改造地区的排水系统应采用分流制。在有条件的城市可采用截流初期雨水的分流制排水系统。 2.2.4 合流制排水体制应适用于条件特殊的城市，且应采用截流式合流制。 3 排水量和规模 3.1 城市污水量 3.1.1 城市污水量应由城市给水工程统一供水的用户和自备水源供水的
排水工程课程设计 第一节设计任务及设计资料 一、课程设计题目 德阳市城市排水管网设计 二、设计任务 根据设计资料，利用所学过的知识对该城市的排水管网进行初步设计。 三、设计基本资料 1．城市平面图（1：5000） 2．城市各地区人口密度 取 540 人／公顷； 3．城市居住房中的卫生设备情况: 有完善的给水排水设施 4.城市中房屋的平均层数： 7～8 层 - 1 - 排水工程课程设计 5.暴雨强度公式： lgP)?C+167A1(1=q b)n+(t
其中地方常数取A1= 17.25 ，C=0.625 ，b= 11.56 ，n= 0.698 6. 地面的地形、地质条件、地面建筑与绿化、主要的污水单位： 地形为近似平原的丘林地带，城市规划区域最大相对高度仅为4.5米。地面以不超过30米的中低层建筑为主。主要污水单位为各种服务行业（主要是餐馆）及居民小区日常生活用水。 四、设计依据： 本设计依据《设计任务书》确定设计题目，依据教材《排水工程（上册）》选择污水和雨水流量与水力计算方法。设计中部分计算方法及参数均依据《给排水设计手册》第一册常用资料和第五册城市排水。 五、排水体制的选择： 综合以上各方面资料，采用雨、污分流，可在城市东南方设置一个污水处理厂，污水经主干管进入污水厂处理后排放。主干管铺设在城市最南面街道，沿河岸接入污水处理厂。 六、设计内容 λ λ λ λ 干管和主干管定线；计算设计流量；进行水力计算；绘制污水管道系统平面图和纵剖面图。 七、污水管道系统的设计 污水管道系统的布置
① 确定排水区域、划分排水流域 ②管道布置与定线 管道定线应尽可能地在管线较短和埋深较小的情况下，让最大区域的污水能自流排出。 地形是主要的影响因素。定线时应充分利用地形，使管道的走向符合地形趋势，一般宜顺坡排水。在整个排水区域较低的地方敷设主干管和干管，便于支管的污水能自流接入，而横管的坡度尽可能与地面坡度一致。在地形平坦地区，应避免小流量的横支管长距离平行于等高线敷设，让其尽早接入干管，宜使干管与等高线垂直，主干管与等高线平行。在坡度较大的时候应设置跌水井，改善水力条件。 污水主干管的走向和数目取决于污水厂和出水口的位置和数目。小城市通常只设一个污水厂，只需一条主干管。 大流量的集中污水直接接入污水干管起端，可以增大上游干管的管径，减少敷设坡度，减小整个管道系统的埋深。 污水支管的平面布置取决于地形和街坊建筑规划，并应便于用户接管排水。 - 2 - 排水工程课程设计 第二节污水设计流量计算 一、生活污水设计流量 3600?np 24=比流量 q0

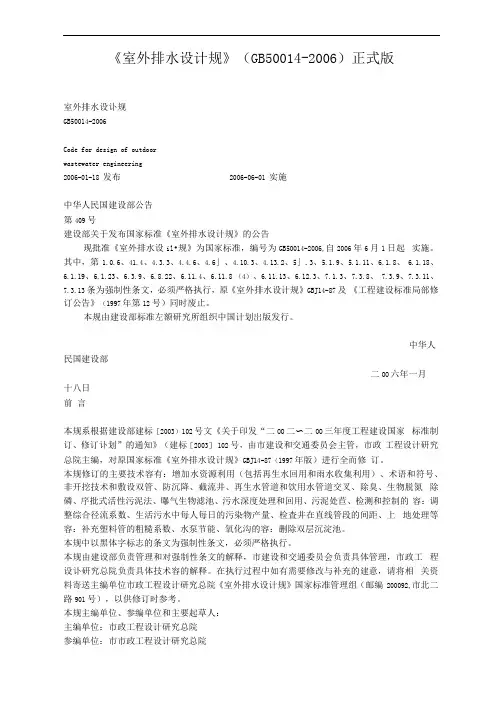

《室外排水设计规》（GB50014-2006）正式版 室外排水设讣规 GB50014-2006 Code for design of outdoor wastewater engineering 2006-01-18 发布2006-06-01 实施 中华人民国建设部公告 第409号 建设部关于发布国家标准《室外排水设计规》的公告 现批准《室外排水设il?规》为国家标准，编号为GB50014-2006,自2006年6月1日起实施。其中，第1.0.6、41.4、4.3.3、4.4.6、4.6」、4.10.3、4.13.2、5」.3、5.1.9、5.1.11、6.1.8、6.1.18、 6.1.19、6.1.23、6.3.9、6.8.22、6.11.4、6.11.8 （4）、6.11.13、6.12.3、 7.1.3、7.3.8、7.3.9、7.3.11、 7.3.13条为强制性条文，必须严格执行，原《室外排水设计规》GBJ14-87及《工程建设标准局部修订公告》（1997年第12号）同时废止。 本规由建设部标准左额研究所组织中国计划岀版发行。 中华人民国建设部 二OO六年一月 十八日 前言 本规系根据建设部建标［2003）102号文《关于印发“二OO二?二OO三年度工程建设国家标准制订、修订讣划”的通知》（建标［2003］102号，由市建设和交通委员会主管，市政工程设计研究总院主编，对原国家标准《室外排水设计规》GBJ14-87（1997年版）进行全而修订。 本规修订的主要技术容有：增加水资源利用（包括再生水回用和雨水收集利用）、术语和符号、非开挖技术和敷设双管、防沉降、截流井、再生水管道和饮用水管道交叉、除臭、生物脱氮除磷、序批式活性污泥法、曝气生物滤池、污水深度处理和回用、污泥处苣、检测和控制的容：调整综合径流系数、生活污水中每人每日的污染物产量、检査井在直线管段的间距、上地处理等容：补充塑料管的粗糙系数、水泵节能、氧化沟的容：删除双层沉淀池。 本规中以黑体字标志的条文为强制性条文，必须严格执行。 本规由建设部负责管理和对强制性条文的解释，市建设和交通委员会负责具体管理，市政工程设讣研究总院负责具体技术容的解释。在执行过程中如有需要修改与补充的建意，请将相关资料寄送主编单位市政工程设计研究总院《室外排水设计规》国家标准管理组（邮编200092,市北二路901号），以供修订时参考。 本规主编单位、参编单位和主要起草人： 主编单位：市政工程设计研究总院 参编单位：市市政工程设计研究总院
