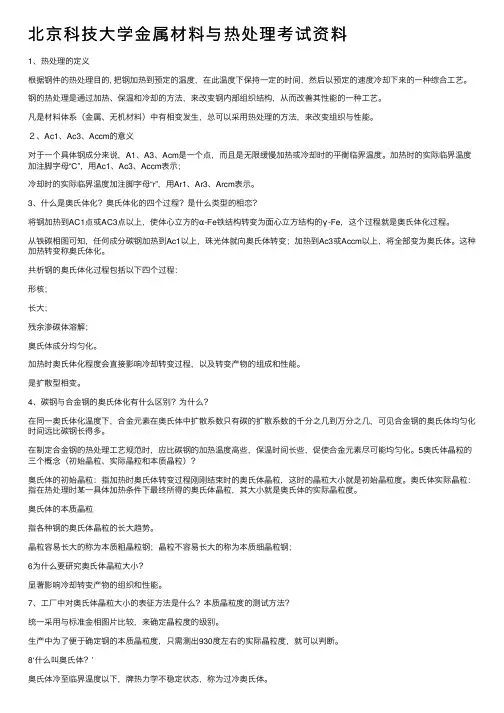

1、热处理的定义
根据钢件的热处理目的, 把钢加热到预定的温度，在此温度下保持一定的时间，然后以预定的速度冷却下来的一种综合工艺。
钢的热处理是通过加热、保温和冷却的方法，来改变钢内部组织结构，从而改善其性能的一种工艺。
凡是材料体系（金属、无机材料）中有相变发生，总可以采用热处理的方法，来改变组织与性能。
２、Ac1、Ac3、Accm的意义
对于一个具体钢成分来说，A1、A3、Acm是一个点，而且是无限缓慢加热或冷却时的平衡临界温度。加热时的实际临界温度加注脚字母“C”，用Ac1、Ac3、Accm表示；
冷却时的实际临界温度加注脚字母“r”，用Ar1、Ar3、Arcm表示。
3、什么是奥氏体化？奥氏体化的四个过程？是什么类型的相恋？
将钢加热到AC1点或AC3点以上，使体心立方的α-Fe铁结构转变为面心立方结构的γ-Fe，这个过程就是奥氏体化过程。
从铁碳相图可知，任何成分碳钢加热到Ac1以上，珠光体就向奥氏体转变；加热到Ac3或Accm以上，将全部变为奥氏体。这种加热转变称奥氏体化。
共析钢的奥氏体化过程包括以下四个过程：
形核；
长大；
残余渗碳体溶解；
奥氏体成分均匀化。
加热时奥氏体化程度会直接影响冷却转变过程，以及转变产物的组成和性能。
是扩散型相变。
4、碳钢与合金钢的奥氏体化有什么区别？为什么？
在同一奥氏体化温度下，合金元素在奥氏体中扩散系数只有碳的扩散系数的千分之几到万分之几，可见合金钢的奥氏体均匀化时间远比碳钢长得多。
在制定合金钢的热处理工艺规范时，应比碳钢的加热温度高些，保温时间长些，促使合金元素尽可能均匀化。5奥氏体晶粒的三个概念（初始晶粒、实际晶粒和本质晶粒）？
奥氏体的初始晶粒：指加热时奥氏体转变过程刚刚结束时的奥氏体晶粒，这时的晶粒大小就是初始晶粒度。奥氏体实际晶粒：指在热处理时某一具体加热条件下最终所得的奥氏体晶粒，其大小就是奥氏体的实际晶粒度。
奥氏体的本质晶粒
指各种钢的奥氏体晶粒的长大趋势。
晶粒容易长大的称为本质粗晶粒钢；晶粒不容易长大的称为本质细晶粒钢；
6为什么要研究奥氏体晶粒大小？
显著影响冷却转变产物的组织和性能。
7、工厂中对奥氏体晶粒大小的表征方法是什么？本质晶粒度的测试方法？
统一采用与标准金相图片比较，来确定晶粒度的级别。
生产中为了便于确定钢的本质晶粒度，只需测出930度左右的实际晶粒度，就可以判断。
8‘什么叫奥氏体？’
奥氏体冷至临界温度以下，牌热力学不稳定状态，称为过冷奥氏体。
9、钢的共析转变？珠光体组织的三种类型？
钢的共析转变：钢奥氏体化后，过冷到A1至“鼻尖”之间区域等温停留时，将发生共析转变，形成珠光体组织，其反应如下：
γ→P (α+Fe3C)
结构FCC BCC 正交
含碳量0.77% 0.0218% 6.69%
珠光体的三种类型：珠光体，索氏体，屈氏体。
10、什么叫钢的C曲线？如何测定？影响C曲线的因素？
过冷奥氏体等温转变曲线，也称TTT（Time Temperature T ransformation）曲线。因曲线形状象英文字母“C”，故常
称C曲线。
在过冷奥氏体的转变过程中有组织（相变）转变和性能变化，因此可用金相法、硬度法、膨胀法或磁性法等来测定过冷奥氏体的等温转变过程，其中金相法是最基本的。
金相法测定过冷奥氏体等温转变图---C曲线（基本方法），以共析钢为例：
１）用共析钢制成多组圆片状试样（φ10×1.5）；
２）取一组试样加热奥氏体化；
３）迅速转入A1以下一定温度熔盐浴中等温；
４）各试样停留不同时间后分别淬入盐水中，使未分解的过冷奥氏体变为马氏体；
５）这样在金相显微镜下就可以观察到过冷奥氏体的等温分解过程。
钢的成分和热处理条件都会引起C曲线形状和位置的变化。
１）含碳量的影响
2) 合金元素的影响
3)奥氏体化温度和保温时间的影响
11、什么叫CCT曲线？如何测定？
连接冷却曲线上相同性质的转变开始点和终了点，得到钢种的连续冷却转变图称CCT曲线。
与测定C曲线的方法相同，一般也都用膨胀法或金相-硬度法等来测定CCT(Continuous Cooling Transformation)图；
在测定时，首先选定一组具有不同冷却速度的方法，然后将欲测试样加热奥氏体化，并以各种冷却速度进行冷却，同时测出冷却过程中的转变开始点与终了点；
将这些点画在温度---时间坐标系中，并将转变开始点与终了点分别连在一起。
12、比较C曲线与CCT曲线的异同点？应用范围各是什么？
钢的C曲线与CCT曲线是制定合理的热处理工艺规程的重要依据；它对于分析研究各种钢在不同热处理后的金相组织与性能，进而合理地选用钢材等方面也有很大的参考价值。
根据某种钢的CCT曲线，可以知道在各种不同冷却速度下所经历的各种转变以及应得的组织和性能（如硬度），还可以清楚地确定该钢的临界冷却速度等，这是规定淬火方法、选择淬火介质的重要依据。
根据某种钢的C曲线，可以制定等温退火、等温淬火等热处理工艺规程（如确定合理的等温温度与时间）。
13、什么叫马氏体相变？特点是什么？
将材料从高温结构状态快速冷却，在较低温度下发生的无扩散型相变；（这从广义上说）
由奥氏体向马氏体转变过程，
1）无扩散性，依靠切变进行（military change）；
2）无成分变化，只是点阵重构；
3）一般在Ms点以下一个温度区间内完成（Mf），转变过程靠产生一批批新马氏体片来完成，不是靠原马氏体片长大。
这种通过切变进行点阵重构，而无成分变化的非扩散性相变，统称为马氏体转变。
14、只有钢铁中都有马氏体相恋吗？
不是。现在除铁合金外，许多有色金属与合金以及陶瓷材料等也都发现马氏体转变。
15、马氏体强化（或感感化）的原因是什么？
固溶强化（C原子）；高密度位错、孪晶亚结构强化；自回火现象，时效强化。
17、什么叫钢的回火？回火的目的？为什么回火时会发生组织的变化？按温度的高低，回火有哪几个主要的阶段？钢回火的定义：
将淬火后的钢在A1温度以下加热，使之转变成稳定的回火组织的工艺过程。
(2)回火的目的：
保证组织转变（亚稳组织）；
消除内应力；
达到一定的性能要求；
组织的变化？淬火钢的室温组织为马氏体和残余奥氏体，都是亚稳定相。（从热力学上）
一旦进行加热，原子扩散能力加强，会自发地向稳定相铁素体和渗碳体转变。这个过程，随温度升高，可以分成5个阶段。
1)马氏体中碳原子的偏聚
2) 马氏体的分解
3) 残余奥氏体的转变
4) 碳化物的转变
5)碳化物的聚集长大和α相回复、再结晶
18、低温回火脆性？高温回火脆性？各自的原因？
低温回火脆性
低温回火脆性：淬火钢在250--400℃范围内回火时出现的脆性；
几乎所有淬成马氏体的钢，在300℃左右回火后都存在这类脆性；
此脆性区正是碳化物转变（ε碳化物----χ碳化物----θ碳化物（渗碳体））的区间，以及它们在马氏体板条或片间析出，引起韧性明显下降；
在更高温度回火后脆性消除；防止方法只有不在此区间回火。
高温回火脆性：淬火的合金钢在450--650℃范围内回火后，进行慢冷所出现的脆性；
高温回火脆性主要原因：由于锑、磷、锡、砷等残余元素在原奥氏体晶界偏聚所引起的。合金钢中的合金元素如Cr、Mn、Ni等元素促进这些微量元素的偏聚。
19、什么叫退火？目的是什么？几种退火的定义？球化退火？扩散退火？去氢退火？再结晶退火？完全退火？
定义：将钢加热到临界点Ac1以上或以下的一定温度，保温一定时间，然后缓慢冷却，以获得接近平衡状态组织的热处理工艺。
目的：
１）消除钢锭的成分偏析，使成分均匀化。异分合金系的非平衡凝固，即存在成分偏析；
２）组织均匀化：消除铸、锻件存在的魏氏组织或带状组织；
3)降低硬度，改善组织，以便于切削加工；
4)消除内应力和加工硬化；
5)改善高碳钢中碳化物形态和分布(球化退火)，为淬火作好组织准备。
球化退火
定义：球化退火是使钢获得粒状珠光体的热处理工艺。
扩散退火
定义：又称均匀化退火，它是将钢锭、铸件或锻坯加热到略低于固相线的温度下长时间保温，然后缓慢冷却以消除化学成分不均匀现象的热处理工艺。
去氢退火：对于尺寸较大的锻轧件，轧后空冷至低于Ac1温度，约640--660℃，奥氏体变成珠光体，由于氢在铁素体中扩散速度大于奥氏体中，640--660℃等温使氢较快逸出，防止白点产生。
再结晶退火：
定义：将冷加工硬化的钢材，加热至T再—Ac1之间进行，通常为650--700℃。在这过程中，变形晶粒恢复成等轴状晶粒，从而消除加工硬化。
目的：钢经冷冲、冷轧或冷拉后产生加工硬化现象，使钢的强度、硬度升高，塑性、韧性下降，切削性能和成型性变差，经过再结晶退火，钢的机械性能恢复。
完全退火：定义：将亚共析钢加热到Ac3以上20--30℃，保温足够时间奥氏体化后，随炉缓冷，从而获得接近平衡组织。
不完全退火：
定义：亚共析钢在Ac1—Ac3之间或过共析钢在Ac1--Accm之间两相区加热，保温足够时间，进行缓慢冷却的热处理工艺。
20、钢的正火？
正火是将钢加热到Ac3、Accm以上约30--50℃，或更高温度，保温足够时间，然后在静止空气中冷却的热处理工艺。组织特点
根据钢的CCT曲线和工件的截面大小（冷却速度），正火后可获得不同组织，如粗细不同的珠光体、贝氏体、马氏体或它们的混合组织。
正火的目的
对于大锻件、截面较大的钢材、铸件，用正火来细化晶粒，均匀组织如消除魏氏组织或带状组织。这相当于退火的效果；
低碳钢退火后硬度太低（切削粘刀），改用正火，可提高硬度，改善切削加工性。
作为某些钢（如中碳非调质钢）的最终热处理，以代替调质处理（淬火+回火）。
用于过共析钢，可消除网状碳化物，便于球化退火。
21、淬火的定义？淬火的目的？过共析钢的淬火温度是多少？
将钢加热到临界点Ac1或Ac3以上的一定温度，保温一定时间，然后在水或油等冷却介质中快速冷却。（为什么对于过共析钢不是Accm?）
淬火的目的：
把奥氏体化工件淬成马氏体，以便在适当温度回火后，获得所需要的力学性能。
对于亚共析钢：
淬火加热温度为Ac3+30--50℃，
23、钢的淬透性是什么？决定于哪些因素？（内因与外因）
指奥氏体化后的钢在淬火时获得马氏体的能力。其大小用钢在一定条件下淬火时获得淬透层深度来表示。
淬透性（淬透层深度）的影响因素
主要决定于临界冷却速度的大小（内因）
工件的截面尺寸和淬火介质的冷却能力（外因）
23、淬透性和淬硬性
它们是两个不同概念；
淬硬性是指钢在淬火后能够达到的最高硬度，它主要与钢的含碳量有关。如高碳工具钢的淬硬性高，但淬透性很低；
252
而低碳合金结构钢的淬硬性不高，但淬透性较高。合金元素使得CCT曲线往右移动，因而使临界淬火速度变小，淬透性增大。
24、淬透性的测定
测定方法很多，但顶端淬火法是世界上应用最广泛的淬透性试验方法；
生产中常用临界淬透直径来衡量钢的淬透性，具有更大的实用意义：
25、调质处理是什么？弹簧钢的一般是经过哪种回火？
淬火+高温回火称为调质牏
弹簧钢一般是经过中温回火
26、什么是形变热处理？强化的原因是什么？
形变热处理的定义：形变强化和相变强化相结合的一种热处理；
强化的原因：
1）马氏体继承了形变奥氏体的高密度位错和细化的晶粒；
2）一些碳化物的析出，阻碍位错的运动，提高了强度；
3）高密度位错和微细碳化物存在，使回火析出的碳化物更弥散均匀；
4）上述综合结果，既提高了强度，又改善了韧性。
27、钢的化学热处理是什么？渗碳工艺是怎样的？
钢的化学热处理：将钢件放在一定温度的化学活性介质中，使一种或几种元素的原子渗入到钢件表面，以改变钢件表面层的化学成分，从而获得预期的组织和性能的热处理过程。
渗碳工艺：将低碳钢件放入增碳的活性介质中，在900--950℃加热保温，使活性碳原子渗入钢的表面达到高碳；
渗碳后，必须进行淬火和低温回火，使钢件表面具有高硬度和高的耐磨性，而心部具有一定的强度和较高的韧性；（为什么？）
机器零件经过渗碳及随后的淬火并低温回火后，可以获得很高的表面硬度、耐磨性、高的接触疲劳强度和高的弯曲疲劳强度；心部具有良好的塑性和韧性；
渗碳工艺可以使同一材料制作的机器零件兼有高碳钢与低碳钢的性能；
28、塑性变形的本质是什么？强化的一般思路是什么?
塑性变形的本质是：晶体的一部分相对于另一部分没一定与日币的相对滑动。
强化的一般思路：设法在金属中引入大量的晶体缺陷，大大增加位错之间、位错和其它晶体缺陷之间的交互作用，从而阻碍位错的运动，导致金属抗变形能力被大大提高这是通常强化的思路和方法。
29、一般强化的方法有哪些？请用实例说明。
固溶强化：类原子加入纯金属基体中构成固溶体后，其静强度行为可概括为：
在应力—应变图上，合金的流变应力以及整个应力—应变曲线都向上提升，合金的应变强化能力一般比纯金属要高。相变强化:：高强度冷拔钢丝，它是工业上强度最高的钢铁制品，抗拉强度可以达到4000MPa, 这就是用强烈冷变形的方法取得的。
弥散强化：Al-0.4wt%Cu合金是通过时效处理获得弥散强化效果的典型例子。
晶界强化（细晶强化）：在工业上，通过压力加工和热处理使金属获得细而均匀的晶粒，是提高金属材料力学性能的有效途径。
相变强化：相变强化不是一种独立的强化机制，它实际上是固溶强化、弥散强化、形变强化、细晶强化的综合效应。
30、合金钢的定义？常用合金元素有哪些？简要说明合金元素加入钢中改变Fe-C钢性能的理由。
合金元素的定义：在碳钢中有意地加入一种或几种合金元素,使钢的使用性能或工艺性能得以改善提高.
目前钢铁中常用的合金元素有十几个，分属于元素周期表中的不同周期：
第二周期：B、C、N
第三周期：Al、Si、P、S
第四周期：Ti、V、Cr、Mn、Co、Ni、Cu
第五周期：Nb、Mo
第六周期：W
《物理化学》基础课程中已经学习了二元相图的知识，由于元素与元素的相互作用，改变了体系中各相的稳定性，并产生了许多新的相；
以Fe—C二元相图为例，铁中由于加入了C元素，产生了新相，形成了不同的组织，从而钢铁材料也具有一系列不同的性能；
31、什么是奥氏体形成元素？铁素体形成元素？对常用合金元素分类。
奥氏体形成元素：合金元素中，在γ-Fe中有较大溶解度并能稳定γ-Fe的元素；
铁素体形成元素：在α-Fe中有较大溶解度并使γ-Fe不稳定的元素；
根据它们对铁多型性转变的影响，分为两大类：
(1)使A3温度下降，A4温度升高，这类元素是扩
大γ相区的奥氏体形成元素。它们分两类：
（2）使A3温度升高，A4温度下降
这类是缩小γ-相区的铁素体形成元素。它包括下列两种情况：
1）封闭γ相区2）缩小γ相区
32、为什么合金元素在钢中的分布是不均匀的？解释硼增大淬透性的原因？
合金中的晶体缺陷有晶界、相界、亚晶界及位错等，这些晶体缺陷区有较高的能量；
合金元素和杂质元素溶于合金后，将与这些晶体缺陷产生相互作用。溶质原子与晶界结合，形成晶界偏聚；溶质原子与位错结合，形成柯垂耳气团；
因此，溶质元素在合金中有时虽然极微，但因与晶体缺陷的交互作用，使其在缺陷区富集到很高浓度，从而对合
金的组织和性能产生巨大的影响；
33、钢中碳化物、氮化物的主要作用？
这些碳氮化物一方面直到常常强化，另一方面能细化焸使之成为一类高效能的钢铁；
碳化物和氮化物是钢铁中的重要组成相，其类型、成分、数量、尺寸大小、开关及分布对钢铁的性能有极重要的影响。
34、合金元素对过冷奥氏体转变的影响？特别是对CCT曲线影响表现在哪些方面？
1）、合金元素对过冷奥氏体转变的影响，首先表现在对临界点的影响：
奥氏体形成元素降低Ar3点，使转变温度降低，过冷度减小，转变的驱动力减小；
铁素体形成元素则相反。
2）、合金元素对过冷奥氏体转变的影响集中反映在对过冷奥氏体转变动力学曲线位置
在碳钢中由于珠光体和贝氏体的最大转变速度温度极为接近，故在过冷奥氏体转变动力学曲线上只画出一个C曲线。但不同的合金元素对这些转变有着不同的影响:
35、合金元素对Ms点的影响？
绝大多数合金元素都降低Ms点（马氏体开始形成点），只有钴和铝相反。
36、合金元素对回火过程的影响？
1）、合金元素对马氏体分解的影响
马氏体分解过程包括以下几步：1）碳原子在马氏体的晶体缺陷处偏聚；2）ε-Fe2.4C介稳碳化物析出和马氏体中含碳量降低；3）ε-Fe2.4C转变Fe3C。
碳化物形成元素阻碍马氏体的分解：主要是它们和碳有较强的亲和力有关，可把碳钢中马氏体分解完毕的温度从260℃提高到500℃。
弱碳化物形成元素锰和非碳化物形成元素镍对马氏体分解的作用甚弱。
非碳化物形成元素Si、Al、P也能阻碍马氏体分解。Fe3C中不含Si，因此Si首先必须扩散开去，Fe3C才能形核和长大，Al和P的作用机制与硅相似。
2）合金元素对回火时残留奥氏体转变的影响
淬火钢中残留奥氏体回火时转变的特点基本遵循过冷奥氏体恒温转变的规律，但孕育期较短和转变不完全。
残留奥氏体在500--600℃范围加热时，残留奥氏体中析出部分碳化物，使得残留奥氏体中的碳和碳化物形成元素降低，从而使残留奥氏体稳定性降低，Ms点升高，在冷却过程时发生马氏体转变。
37、什么叫结构钢？工程结构钢？机械结构钢？
结构钢的定义
结构钢人们主要是利用它的力学性能（强度、塑性、韧性、硬度等）；
结构钢用来制造工程结构和机械结构，它包括工程结构钢和机械结构钢两大类；
1）工程结构钢是指专门用来制造各种工程结构钢的一大类钢种；
2）机械结构钢：机械结构钢是用来制造各种机械零件的钢种。
38、工程钢的合金设计主要考虑哪些方面？
1）工程结构钢的强化
2）铁素体-珠光体组织的冷脆性
3）工程结构钢的焊接问题（工艺性能）
4) 应变时效和淬火时效
5) 工程结构钢的耐大气腐蚀性能
39、差别钢的焊接性采用什么概念？
为了估计钢的可焊性的好坏，通常采用碳当量的概念；
碳当量概念：把单个合金元素对热影响区硬化倾向的作用折算成碳的作用，再与钢的含碳量加在一起，用这个碳当量来判断钢的可焊性的好坏；
40、分析碳素结构钢和高强低合金结构钢的强化原因（16Mn）？
碳素工程结构钢中五种常存元素：碳、硅、锰、硫、磷，其中W(Mn) ≤1.0%, W(Si) ≤0.5%, 它们是冶炼工艺中为了脱氧和稳定硫的需要而加进来的；它们大部分以热轧成品供货。
②高强度低合金钢(High Strength Low Alloy Steels, 简为HSLA)
为提高碳素工程结构钢强度，而加入少量合金元素；
利用合金元素产生固溶强化、细晶强化和沉淀强化（不同钢种情况不一样）。
利用细晶强化使钢的韧-脆转化温度的降低，来抵消由于固溶强化、碳氮化物沉淀强化使钢的韧-脆转化温度的升高。
41、机械结构钢为什么很多采用合金结构钢？
接受淬火成马氏体的能力的大；
在尺寸较大的零件上，在淬火时得不到人们所需要厚度的马氏体层；
因此，在机械制造中的很多场合采用了合金结构钢。
42、渗碳钢的合金化思想是什么？
1）含碳量的确定
2）合金化的主要作用之一是提高渗碳钢的淬透性。根据零件承受负荷大小不同，要求钢的淬透性不一样：
3）渗碳层的含碳量和层的深度
⑥总结：渗碳钢的合金化思想既要考虑渗碳钢使用性能的要求，又要考虑渗碳工艺的需求。
43、轴承钢的主要失效形式？对轴承钢的性能要求？轴承钢的冶金质量问题主要是什么？怎样改进？
两种主要破坏形式1) 接触疲劳破坏2)相对滑动造成的磨损
对轴承钢性能和组织的要求：
具有高的接触疲劳强度和抗压强度；
轴承钢经热处理后必须具有高而均匀的硬度（一般轴承硬度要求为HRC61—65）；
高的弹性极限，防止在高载荷作用下轴承发生过量的塑性变形；
一定的韧性，防止轴承在承受冲击载荷作用下发生破坏；
良好的尺寸稳定性，防止轴承在长期存放或使用中因尺寸变化而降低精度；
在大气和润滑剂中具有一定的抗腐蚀性能；
良好的工艺性能，如冷热成型性、切削性能、热处理工艺性等。
轴承钢冶金质量的两个主要问题。
(4)轴承钢的冶金质量
非金属夹杂物;
碳化物不均匀性所造成的冶金质量缺陷。
改进方法：
A．彻底脱氧是获得高纯净钢的必要条件，利用真空脱气、炉外精炼等可极大提高钢的纯净度。B．严格控制冶炼和港湾的操作过程
C．注意钢包、出钢槽、淌道等的清洁，以减少外来夹杂物；
D．采用脱氧、真空感应搅拌、电渣重熔、真空自耗等技术。
44．轴承钢的热处理方式？
轴承钢的热处理包括两个环节：
1) 球状退火
a.降低硬度、消除加工硬化等，便于加工（切削、冷拔等）；
b.获得均匀分布的细粒状珠光体，为淬火作好组织上的准备；改善最后热处理的综合机械性能。
2) 淬火+低温回火为第二个环节（最终热处理）
淬火温度为840℃（为防止氧化脱碳，一般采用保护气氛加热或真空加热）。
经油淬后，可得到隐晶马氏体上分布细小均匀的粒状碳化物，其含量为7—9%，并含有少量残留奥氏体；
淬火后，立即回火，以消除内应力，提高韧性，稳定组织及尺寸。一般采用160℃保温3h或更长，回火后硬度在HRC62—66。（尺寸变化的原因是存在未完全消除的内应力和残余奥氏体。）
45、结构钢和弹簧钢的编号方法
46、什么是弥散强化？举例。
Al-0.4wt%Cu合金是通过时效处理获得弥散强化效果的典型例子。
47、钢的淬火回火处理与铝合金的淬火时效异同点？
过冷奥氏体：如果将事先加热成奥氏体状态的钢冷却到A1温度以下，则由于此温度下奥氏体的自由能比铁素体与渗碳体两相混合物（珠光体或贝氏体），所以奥氏体将发生分解而向珠光体（或其它组织）转变。
金属材料与热处理含答 案 集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]
《金属材料与热处理》期末考试试卷(含答案) 班级数控班姓名学号分数 一、填空题：每空1分，满分30分。 1.金属材料与热处理是一门研究金属材料的、、热处理与金属材料性能之间的关系和变化规律的学科。 2.本课程的主要内容包括金属材料的、金属的、金属学基础知识和热处理的基本知识。 3.金属材料的基本知识主要介绍金属的及的相关知识。 4.金属的性能主要介绍金属的和。 5.金属学基础知识讲述了铁碳合金的和。 6.热处理的基本知识包括热处理的和。 7.物质是由原子和分子构成的，其存在状态可分为气 态、、。 8.固态物质根据其结构特点不同可分为和。 9.常见的三种金属晶格类型有、、密排六方晶格。 10.常见的晶体缺陷有点缺陷、、。 11.常见的点缺陷有间隙原子、、。 12.常见的面缺陷有金属晶体中的、。 13.晶粒的大小与和有关。 14.机械零件在使用中常见的损坏形式有变形、及。 15.因摩擦而使零件尺寸、和发生变化的现象称为磨损。 二、判断题：每题1分，满分10分。
1.金属性能的差异是由其内部结构决定的。（） 2.玻璃是晶体。（） 3.石英是晶体。（） 4.食盐是非晶体。（） 5.晶体有一定的熔点，性能呈各向异性。（） 6.非晶体没有固定熔点。（） 7.一般取晶胞来研究金属的晶体结构。（） 8.晶体缺陷在金属的塑性变形及热处理过程中起着重要作用。（） 9.金属结晶时，过冷度的大小与冷却速度有关。（） 10.冷却速度越快，过冷度就越小。（） 三、选择题：每题2分，满分20分。 1.下列材料中不属于晶体的是（） A.石英 B.食盐 C.玻璃 D.水晶 2.机械零件常见的损坏形式有（） A.变形 B.断裂 C.磨损 D.以上答案都对 3.常见的载荷形式有（） A.静载荷 B.冲击载荷 C.交变载荷 D.以上答案都对 4.拉伸试样的形状有（） A.圆形 B.矩形 C.六方 D.以上答案都对 5.通常以（）代表材料的强度指标。 A.抗拉强度 B.抗剪强度 C.抗扭强度 D.抗弯强度 6.拉伸试验时，试样拉断前所能承受的最大应力称为材料的（） A.屈服点 B.抗拉强度 C.弹性极限 D.以上答案都对 7.做疲劳试验时，试样承受的载荷为（）。
《金属材料与热处理》课程教学大纲 一、课程性质、目的和任务 属材料与热处理是一门技术基础课。其要紧内容包括：金属的性能、金属学基础知识、钢的热处理、常用金属材料及非金属材料的牌号等。 二、教学差不多要求 本课程的任务是使学生掌握金属材料与热处理的差不多知识，为学习专业理论，掌握专业技能打好基础。通过本课程的学习，学生应达到下列差不多要求： (1)了解金属学的差不多知识。 (2)掌握常用金属材料的牌号、性能及用途。 (3)了解金属材料的组织结构与性能之间的关系。 (4)了解热处理的一般原理及其工艺。 (5)了解热处理工艺在实际生产中的应用。 三、教学内容及要求 绪论 教学要求： 1、明确学习本课程的目的。 2、了解本课程的差不多内容。 教学内容： 1、学习金属材料与热处理的目的 2、金属材料与热处理的差不多内容 3、金属材料与热处理的进展史
4、金属材料在工农业生产中的应用 教学建议： 1、结合实际生产授课，以激发学生学习本课程的兴趣。 2、展望金属材料与热处理的进展前景。 第一章金属的性能 教学要求： 1、掌握金属的力学性能，包括强度、塑性、硬度、冲击韧性、疲劳等概念及各力学性能的衡量指标。 2、了解金属的工艺性能。 教学内容： §1—1 金属的力学性能 一、强度 二、塑性 三、硬度 四、冲击韧性 五、疲劳强度 §1-2金属的工艺性能 一、铸造性能 二、锻造性能 三、焊接性能 四、切削加工性能
第二章金属的结构与结晶 教学要求： 1、了解金属的晶体结构。 2、掌握纯金属的结晶过程。 3、掌握纯铁的同素异构转变。 教学内容： §2-1 金属的晶体结构 一、晶体与非晶体 二、晶体结构的概念 三、金属晶格的类型 §2—2纯金属的结晶 一、纯金属的冷却曲线及过冷度 二、纯金属的结晶过程 三、晶粒大小对金属力学性能的阻碍 ＊四、金属晶体结构的缺陷 §2—3 金属的同素异构转变 教学建议： 1、晶体结构较抽象，可使用模型配合讲课。 2、讲透同素异构转变与结晶过程之间的异同点。 ＊第三章金属的塑性变形与再结晶 教学要求： 1、了解金属塑性变形的差不多原理。
金属材料与热处理习题及答案 第一章金属的结构与结晶 一、判断题 1、非晶体具有各同性的特点。( √) 2、金属结晶时，过冷度越大，结晶后晶粒越粗。(×) 3、一般情况下，金属的晶粒越细，其力学性能越差。( ×) 4、多晶体中，各晶粒的位向是完全相同的。( ×) 5、单晶体具有各向异性的特点。( √) 6、金属的同素异构转变是在恒温下进行的。( √) 7、组成元素相同而结构不同的各金属晶体，就是同素异构体。( √) 8、同素异构转变也遵循晶核形成与晶核长大的规律。( √) 10、非晶体具有各异性的特点。( ×) 11、晶体的原子是呈有序、有规则排列的物质。( √) 12、非晶体的原子是呈无序、无规则堆积的物质。( √) 13、金属材料与热处理是一门研究金属材料的成分、组织、热处理与金属材料性能之间的关系和变化规律的学科。( √)
14、金属是指单一元素构成的具有特殊的光泽延展性导电性导热性的物质。( √) 15、金银铜铁锌铝等都属于金属而不是合金。( √) 16、金属材料是金属及其合金的总称。( √) 17、材料的成分和热处理决定组织，组织决定其性能，性能又决定其用途。( √) 18、金是属于面心立方晶格。( √) 19、银是属于面心立方晶格。( √) 20、铜是属于面心立方晶格。( √) 21、单晶体是只有一个晶粒组成的晶体。( √) 22、晶粒间交接的地方称为晶界。( √) 23、晶界越多，金属材料的性能越好。( √) 24、结晶是指金属从高温液体状态冷却凝固为固体状态的过程。 ( √) 25、纯金属的结晶过程是在恒温下进行的。( √) 26、金属的结晶过程由晶核的产生和长大两个基本过程组成。( √) 27、只有一个晶粒组成的晶体成为单晶体。( √) 28、晶体缺陷有点、线、面缺陷。( √) 29、面缺陷分为晶界和亚晶界两种。( √) 30、纯铁是有许多不规则的晶粒组成。( √) 31、晶体有规则的几何图形。( √) 32、非晶体没有规则的几何图形。( √)
金属材料与热处理（第五版）练习题及答案第一章金属的结构与结晶 一、判断题 1、非晶体具有各同性的特点。( √) 2、金属结晶时，过冷度越大，结晶后晶粒越粗。( √) 3、一般情况下，金属的晶粒越细，其力学性能越差。( ×) 4、多晶体中，各晶粒的位向是完全相同的。( ×) 5、单晶体具有各向异性的特点。( √) 6、金属的同素异构转变是在恒温下进行的。( √) 7、组成元素相同而结构不同的各金属晶体，就是同素异构体。( √) 8、同素异构转变也遵循晶核形成与晶核长大的规律。( √) 9、钢水浇铸前加入钛、硼、铝等会增加金属结晶核，从而可细化晶粒。( ×) 10、非晶体具有各异性的特点。( ×) 11、晶体的原子是呈有序、有规则排列的物质。( √) 12、非晶体的原子是呈无序、无规则堆积的物质。( √)
13、金属材料与热处理是一门研究金属材料的成分、组织、热处理与金属材料性能之间的关系和变化规律的学科。( √) 14、金属是指单一元素构成的具有特殊的光泽延展性导电性导热性的物质。( √) 15、金银铜铁锌铝等都属于金属而不是合金。( √) 16、金属材料是金属及其合金的总称。( √) 17、材料的成分和热处理决定组织，组织决定其性能，性能又决定其用途。( √) 18、金是属于面心立方晶格。( √) 19、银是属于面心立方晶格。( √) 20、铜是属于面心立方晶格。( √) 21、单晶体是只有一个晶粒组成的晶体。( √) 22、晶粒间交接的地方称为晶界。( √) 23、晶界越多，金属材料的性能越好。( √) 24、结晶是指金属从高温液体状态冷却凝固为固体状态的过程。 ( √) 25、纯金属的结晶过程是在恒温下进行的。( √) 26、金属的结晶过程由晶核的产生和长大两个基本过程组成。( √) 27、只有一个晶粒组成的晶体成为单晶体。( √) 28、晶体缺陷有点、线、面缺陷。( √) 29、面缺陷分为晶界和亚晶界两种。( √) 30、纯铁是有许多不规则的晶粒组成。( √)
《金属材料与热处理》课程教学标准 【课程名称】金属材料与热处理 【课程代码】C2-2-1 【适用专业】模具设计与制造 机械制造与自动化 数控技术 【学时数】48 【学分数】3 【开设时间】模具设计与制造第二学期 机械制造与自动化第三学期 数控技术第二学期 一、课程概述 “金属材料与热处理”是一门制造类专业群的平台课程，是在明确学院办学定位，分析专业群发展方向的前提下，通过对我院机械制造类重点专业职业岗位进行整体调研与分析的基础上，采用模块课程开发的方式形成的、适用于机械制造类专业群开设的综合性课程。 通过本课程的学习使学生获得常用工程材料及成型工艺方法的基础知识，培养学生综合运用材料及成型工艺知识进行选择材料与改性方法、选择毛坯生产方法以及工艺路线分析的初步能力，并未学习其他有关课程和从事工业工程生产第一线技术工作奠定必要的基础。 本课程注重培养学生解决生产具体工艺问题的能力；着重培养学生在机械制造领域内进行选择和判断能力；并培养高职应用型人才的技术文化修养。 二、课程模块组成 1.工程材料的基础知识 2.金属材料及热处理 3.非金属材料（在汽车上的应用） 4.毛坯成型工艺与方法选择
二、培养目标 1．方法能力目标 （1）熟悉工程材料与材料成型工艺技术在机械制造过程中的地位和作用，具有现在制造过程的完整概念。 （2）通过在金相显微镜下观察铁碳合金的室温组织和力学实验，掌握金属材料的成分、组织、结构与性能之间的关系，培养透过现象看本质的能力； （3）给出知识目标，采用问题引入，培养自主学习获取信息的能力和独立思考的能力。 （4）通过完成各项目任务，让学生在学习中享受成功的喜悦，激发学习兴趣，从而培养学生勤奋好学的习惯； （5）通过实验培养学生的动手能力、实验技能、评价执行结果的能力。 2．社会能力目标 （1）具有良好的人文素质和职业道德，善于沟通协作，团队意识强； （2）养成严谨细致、一丝不苟的工作作风； （3）具有热爱科学、实事求是的学习态度，具有创新意识和创新精神； （4）通过学习有关的新材料、新技术、新工艺及其发展概况，使学生获得更多的专业知识及行业知识，使学生具备博学多识的特质。 3．专业能力目标 （1）熟悉材料的种类、牌号、成分、性能、改性方法和用途。 （2）具备阅读金属材料热处理报告的能力； （3）熟悉常用金属材料的性能、用途、材料主要质量问题和提高产品质量的途径； （4）主动了解金属材料的基础理论的发展； （5）了解与本课程有关的新材料、新技术、新工艺及其发展概况； （6）多种途径获取信息和处理信息的能力。 三、与前后课程的联系 1.前修课程的联系 前修课程是《机械制图》,学习本课程之前要去工厂见习，对机械制造具有一定的感性认识,学习《机械制图》课程，熟悉典型零件形状，具有一定的图示能力、识图能力、以及绘图的实际技能。 2．与后继课程的关系 本课程阐述的金属材料及热处理的知识贯穿机械设计和制造的全过程，设计时，要根据机械零件的使用条件和性能要求选材；制造时，要根据材料的制造工艺合理安排热处理。更
金属材料与热处理技术专业简介 专业代码560107 专业名称金属材料与热处理技术 基本修业年限三年 培养目标 本专业培养德、智、体、美全面发展，具有良好职业道德和人文素养，掌握金属材料、热处理工艺制定及实施、生产管理与质量管理等基本知识，具备热处理操作、热处理工艺编制及实施、基本的热处理工装设计、设备保养与维护等能力，从事热处理生产操作、热处理工艺设计和实施、金属材料管理等方面工作的高素质技术技能人才。 就业面向 主要面向机械、航天航空、核工业、船舶制造、军工等企事业单位，在金属材料管理选择、金属材料改性等技术领域，从事热处理生产操作、热处理工艺设计和实施、金属材料管理、产品检验、车间生产管理等工作。 主要职业能力 1.具备对新知识、新技能的学习能力和创新创业能力； 2.具备编制与实施常用热处理方法的工艺及工艺规程的能力； 3.具备常用工装夹具设计的能力； 4.具备常用热处理设备安装、调试、维修和技术改造的能力； 5.具备对金属制品进行金相分析、化学分析和力学性能检测的能力； 6.具备选用各种金属材料的能力； 7.具备分析、解决热处理现场技术问题的能力； 8.掌握常用热处理方法。
核心课程与实习实训 1.核心课程 机械制图及 CAD、机械设计基础、机械制造基础、金属学及金属材料、显微组织分析技术、材料成型与控制基础、金属力学性能测试技术、热加工检测技术、热处理原理及工艺等。 2.实习实训 在校内进行机加工、钳工、材料成型与控制、金相组织分析、金属力学性能测试、机械设计基础课程设计、热处理操作技能、热处理工艺设计、应用软件技术等实训。 在机械、核工业、军工等企业进行实习。 职业资格证书举例 热处理工金相分析员 衔接中职专业举例 金属热加工金属表面处理技术应用 接续本科专业举例 金属材料工程材料成型及控制工程
金属材料与热处理 一、填空题（30分，每空1分） 1、常见的金属晶体类型有_体心立方_晶格、__面心立方__晶格和密排六方晶格三种。 2、金属的整个结晶过程包括形核_____、___长大_______两个基本过程组成。 3、根据溶质原子在溶剂晶格中所处的位置不同，固溶体分为_间隙固溶体_与_置换固溶体_两种。 4、工程中常用的特殊性能钢有_不锈钢__、_耐热钢_、耐磨钢。 5、常用的常规热处理方法有___回火___、正火和淬火、__退火__。 6、随着回火加热温度的升高，钢的__强度__和硬度下降，而_塑性___和韧性提高。 7、根据工作条件不同，磨具钢又可分为_冷作模具钢_、__热作模具钢__和塑料磨具用钢等。 8、合金按照用途可分为_合金渗碳体_、_特殊碳化物_和特殊性能钢三类。 9、合金常见的相图有__匀晶相图__、_共晶相图__、包晶相图和具有稳定化合物的二元相图。
10、硬质合金是指将一种或多种难熔金属_碳化物__和金属粘结剂，通过_粉末冶金__工艺生产的一类合金材料。 11、铸铁的力学挺能主要取决于_基体的组织_的组织和石墨的基体、形态、_数量_以及分布状态。 12、根据铸铁在结晶过程中的石墨化程度不同，铸铁可分为_灰口铸铁__、_白口铸铁_和麻口铸铁三类。 13、常用铜合金中，_青铜_是以锌为主加合金元素，_白铜_是以镍为主加合金元素。 14、铁碳合金的基本组织中属于固溶体的有_铁素体_和_奥氏体_,属于金属化合物的有_渗碳体_，属于混合物的有_珠光体_和莱氏体。 二、选择题（30分，每题2分） 1、铜只有通过冷加工并经随后加热才能使晶粒细化，而铁则不需冷加工，只需加热到一定温度即使晶粒细化，其原因是（ C ） A 铁总是存在加工硬化，而铜没有 B 铜有加工硬化现象，而铁没有 C 铁在固态下有同素异构转变，而铜没有 D 铁和铜的再结晶温度不同 2、Fe α-是具有（ A ）晶格的铁。
《金属材料与热处理》教学大纲 一、说明 1、课程的性质和内容 金属材料与热处理是一门技术基础课。其主要内容包括：金属的性能、金属学基础知识、钢的热处理、常用金属材料及非金属材料的牌号等。 2、课程的任务和要求 本课程的任务是使学生掌握金属材料与热处理的基本知识，为学习专业理 论，掌握专业技能打好基础。通过本课程的学习，学生应达到下列基本要求: （1）了解金属学的基本知识。 （2）掌握常用金属材料的牌号、性能及用途。 （3）了解金属材料的组织结构与性能之间的关系。 （4）了解热处理的一般原理及其工艺。 （5）了解热处理工艺在实际生产中的应用。 3、教学中应注意的问题 （1）认真贯彻理论联系实际的原则，注重学生素质的全面提高。 （2）在组织教学时，应根据所学工种，结合实际生产，选择不同的学习内容，有“*”的为选学内容。 （3）加强实验和参观，增强感性认识和动手能力。 （4）有条件的可辅以电化教学，是教学直观而生动。 二、教学要求、内容、建议及学时分配。（总学时80课时，开课时间为：高 一上期） 绪论总学时1 教学要求 1、明确学习本课程的目的。 2、了解本课程的基本内容。 教学内容
1、学习金属材料与热处理的目的。 2、金属材料与热处理的基木内容。 3、金属材料与热处理的发展史。 4、金属材料在工农业生产中的应用。 教学建议 1、结合实际生产授课，以激发学生学习本课程的兴趣。 2、展望金属材料与热处理的发展前景。 第一章金属的结构与结晶总学时2 教学要求 1、了解金属的晶体结构。 2、掌握纯金属的结晶过程。 3、掌握纯铁的同素异构转变。 教学内容 §1-1金属的晶体结构 一、晶体与非晶体 二、晶体结构的概念 三、金属晶格的类型 § 1-2纯金属的结晶 一、纯金属的冷却曲线及过冷度 二、纯金属的结晶过程 三、晶粒大小对金属力学性能的影响 四、金属晶体缺陷 § 1-3金属的同素异构转变 教学建议 1、晶体结构较抽象，可使用模型配合讲课。 2、讲透同素异构转变与结晶过程之间的异同点。
金属材料与热处理试题 及答案 TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】
金属材料与热处理 一、填空题（30分，每空1分） 1、常见的金属晶体类型有_体心立方_晶格、__面心立方__晶格和密排六方晶格三种。 2、金属的整个结晶过程包括形核_____、___长大_______两个基本过程组成。 3、根据溶质原子在溶剂晶格中所处的位置不同，固溶体分为_间隙固溶体_与_置换固溶体_两种。 4、工程中常用的特殊性能钢有_不锈钢__、_耐热钢_、耐磨钢。 5、常用的常规热处理方法有___回火___、正火和淬火、__退火__。 6、随着回火加热温度的升高，钢的__强度__和硬度下降，而_塑性___和韧性提高。 7、根据工作条件不同，磨具钢又可分为_冷作模具钢_、__热作模具钢__和塑料磨具用钢等。 8、合金按照用途可分为_合金渗碳体_、_特殊碳化物_和特殊性能钢三类。 9、合金常见的相图有__匀晶相图__、_共晶相图__、包晶相图和具有稳定化合物的二元相图。 10、硬质合金是指将一种或多种难熔金属_碳化物__和金属粘结剂，通过_粉末冶金__工艺生产的一类合金材料。 11、铸铁的力学挺能主要取决于_基体的组织_的组织和石墨的基体、形态、_数量_以及分布状态。 12、根据铸铁在结晶过程中的石墨化程度不同，铸铁可分为_灰口铸铁__、_白口铸铁_和麻口铸铁三类。 13、常用铜合金中，_青铜_是以锌为主加合金元素，_白铜_是以镍为主加合金元素。
14、铁碳合金的基本组织中属于固溶体的有_铁素体_和_奥氏体_,属于金属化合物的有_渗碳体_，属于混合物的有_珠光体_和莱氏体。 二、选择题（30分，每题2分） 1、铜只有通过冷加工并经随后加热才能使晶粒细化，而铁则不需冷加工，只需加热到一定温度即使晶粒细化，其原因是（C ） A 铁总是存在加工硬化，而铜没有 B 铜有加工硬化现象，而铁没有 C 铁在固态下有同素异构转变，而铜没有? D 铁和铜的再结晶温度不同 α-是具有（ A ）晶格的铁。 2、Fe A 体心立方 B 面心立方 C密排六方 D 无规则几何形状 3、以下哪种铸铁的断口呈灰黑色（D ） A 马口铁 B 白口铸铁 C 麻口铸铁 D灰铸铁 4、用于制造渗碳零件的钢称为（C ）。 A 结构钢 B 合金钢 C 渗碳钢 D 工具钢 5、合金发生固溶强化的主要原因（ C ）。 A晶格类型发生了变化 B 晶粒细化 C 晶格发生畸形 D 晶界面积发生变化 6、调质处理就是（ A ）的热处理。 A 淬火+高温火 B 淬火+中温回火 C 淬火+低温回火 D 淬火+低温退火 7、零件渗碳后，一般需经过（A ）才能达到表面硬度高而且耐磨的目的。 A 淬火+低温回火 B 正火 C 调质 D 淬火+高温回火
《金属材料与热处理》期末考试试卷(含答案) 班级数控班姓名学号分数 一、填空题：每空1分，满分30分。 1.金属材料与热处理是一门研究金属材料的、、热处理与金属材料性能之间的关系和变化规律的学科。 2.本课程的主要内容包括金属材料的、金属的、金属学基础知识和热处理的基本知识。 3.金属材料的基本知识主要介绍金属的及的相关知识。 4.金属的性能主要介绍金属的和。 5.金属学基础知识讲述了铁碳合金的和。 6.热处理的基本知识包括热处理的和。 7.物质是由原子和分子构成的，其存在状态可分为气态、、。 8.固态物质根据其结构特点不同可分为和。 9.常见的三种金属晶格类型有、、密排六方晶格。 10.常见的晶体缺陷有点缺陷、、。 11.常见的点缺陷有间隙原子、、。 12.常见的面缺陷有金属晶体中的、。 13.晶粒的大小与和有关。 14.机械零件在使用中常见的损坏形式有变形、及。 15.因摩擦而使零件尺寸、和发生变化的现象称为磨损。 二、判断题：每题1分，满分10分。 1.金属性能的差异是由其内部结构决定的。（） 2.玻璃是晶体。（） 3.石英是晶体。（） 4.食盐是非晶体。（） 5.晶体有一定的熔点，性能呈各向异性。（） 6.非晶体没有固定熔点。（） 7.一般取晶胞来研究金属的晶体结构。（） 8.晶体缺陷在金属的塑性变形及热处理过程中起着重要作用。（） 9.金属结晶时，过冷度的大小与冷却速度有关。（） 10.冷却速度越快，过冷度就越小。（） 三、选择题：每题2分，满分20分。 1.下列材料中不属于晶体的是（） A.石英 B.食盐 C.玻璃 D.水晶 2.机械零件常见的损坏形式有（） A.变形 B.断裂 C.磨损 D.以上答案都对 3.常见的载荷形式有（） A.静载荷 B.冲击载荷 C.交变载荷 D.以上答案都对 4.拉伸试样的形状有（） A.圆形 B.矩形 C.六方 D.以上答案都对 5.通常以（）代表材料的强度指标。 A.抗拉强度 B.抗剪强度 C.抗扭强度 D.抗弯强度 6.拉伸试验时，试样拉断前所能承受的最大应力称为材料的（）
金属热处理工培训计划 1.培训目标 1.1总体目标 培养中级技术工人所必须的一门技术基础课。其内容包括金属的机械性能、金属学的基础知识及金属材料等部分。并达到一定熟练程度。 1.2理论知识培训目标 (1)本课程的任务是使学生掌握金属材料和热处理的基础知 识，为学习各门专业工艺学课及今后从事生产技术工作打下必要的基础。 (2) 通过本课程的教学，应使学生达到下列基本要求： ①基本掌握常用金属材料的牌号，成分，性能及应用范围。 ②了解金属材料的内部结构，以及成分，组织和性能三者之间的一般关系。 ③懂得金属材料热处理的一般原理。 ④明确热处理的目的，了解热处理的方法及实际应用。 1.3操作技能培训目标 ①会评价工程材料力学性能指标。 ②运用Fe-Fe3C平衡相图解决工程问题； ③能为工程零件及结构正确选材； ④能为工件制定的热处理工艺参数。 2.教学要求 2.1理论知识要求
2.1.1职业道德 2.1.2会评价工程材料力学性能指标。 2.1.3运用Fe-Fe3C平衡相图解决工程问题； 2.1.4能为工程零件及结构正确选材； 2.1.5能为工件制定的热处理工艺参数。 2.1.6热处理工艺管理知识。 2.1.7热处理各种淬火介质的冷却性能知识。 2.1.8热处理辅助设备、控温仪表知识。 2.1.9.热处理质量检验及校正知识。 2.2操作技能要求工装制作基础知识 (1)识图及绘图。 (2)钳工操作一般知识。 电工知识 (1)通用设备常用电器的种类及用途。 (2)电气传动及控制原理基础知识。 (3)安全用电知识。 安全文明生产与环境保护知识 (1)现场文明生产要求。 (2)安全操作与劳动保护知识。 (3)环境保护知识。 质量管理知识
一、填空（每空0.5 分，共 23 分） 1 、200HBW10/3000表示以毫米压头，加载牛顿的试验力，保持秒测得的 硬度值，其值为。 1、洛氏硬度 C 标尺所用压头为，所加总试验力为牛顿，主要用于测的硬度。 2 、金属常见的晶格类型有、、。α -Fe 是晶格，γ -Fe 是 晶格。 2 、与之差称为过冷度，过冷度与有关，越大，过冷度也越大，实际结晶温 度越。 3 、钢中常存元素有、、、，其中、是有益元素，、是有害 元素。 3、表示材料在冲击载荷作用下的力学性能指标有和，它除了可以检验材料的冶炼和热加工质 量外，还可以测材料的温度。 3 、拉伸试验可以测材料的和指标，标准试样分为种，它们的长度分别是和。 4 、疲劳强度是表示材料在载荷作用下的力学性能指标，用表示，对钢铁材料，它是试验循环数达时的应力值。 4 、填出下列力学性能指标的符号： 上屈服强度，下屈服强度，非比例延伸强度，抗拉强度，洛氏硬度 C 标尺，伸长率，断面收缩率，冲击韧度，疲劳强度，断裂韧度。 5 、在金属结晶时，形核方式有和两种，长大方式有和两种。 5 、单晶体的塑性变形方式有和两种，塑性较好的金属在应力的作用下，主要以方式进行变形。 5 、铁碳合金的基本组织有五种，它们分别是，，，，。 ６、调质是和的热处理。 6 、强化金属的基本方法有、、三种。 6 、形变热处理是将与相结合的方法。 ７、根据工艺不同，钢的热处理方法有、、、、。 ９、镇静钢的主要缺陷有、、、、等。 10、大多数合金元素（除Co 外），在钢中均能过冷奥氏体的稳定性，使 C 曲线的位置，提 高了钢的。 11、按化学成分，碳素钢分为、、，它们的含碳量围分别为、、 。 12、合金钢按用途主要分为、、三大类。 13、金属材料抵抗冲击载荷而的能力称为冲击韧性。 14、变质处理是在浇注前向金属液体中加入促进或抑制的物质。 15、冷塑性变形后的金属在加热过程中，结构和将发生变化，其变化过程分为、、三个 阶段。 10、在机械零件中，要求表面具有和性，而心部要求足够和时，应进行表面热处理。 16、经冷变形后的金属再结晶后可获得晶粒，使消除。 17、生产中以划分塑性变形的冷加工和。 18、亚共析钢随含碳量升高，其力学性能变化规律是：、升高，而、降低。 19、常用退火方法有、、、、等。 20、08 钢含碳量， Si 和 Mn 含量，良好，常轧成薄钢板或带钢供应。
金属材料与热处理习题册答案 绪论 一、填空题 1、成分、组织、热处理、性能之间。 2、石器时代、青铜器时代、铁器时代、钢铁时代、 人工合成材料时代。3、成分、热处理、性能、性能。 二、选择题： 1、A 2、B 3、C 三、简答题 1、掌握金属材料与热处理的相关知识对机械加工有什么现实意义？ 答：机械工人所使用的工具、刀夹、量具以及加工的零件大都是金属材料，所以了解金属材料与热处理后相关知识，对我们工作中正确合理地使用这些工具，根据材料特点正确合理地选择和刃磨刀具几何参数；选择适当的切削用量；正确选择改善零件工艺必能的方法都具有非常的现实意义。 2、如何学好《金属材料与热热处理》这门课程？ 答：在学习过程中，只要认真掌握重要的概念和基本理论，按照材料的成分和热处理决定组织，组织决定其性能，性能又决定其用途这一内在关系进行学习和记忆；注意理论联系实际，认真完成作业和实验等教学环节，是完全可以学好这门课程的。 第一章金属的结构和结晶 1-1金属的晶体结构 一、填空题 1、非晶体晶体晶体 2、体心立方面心立方密排立方体心立方面心立方密排立方 3、晶体缺陷点缺陷面缺陷 二、判断题 1、√ 2、√ 3、× 4、√ 三、选择题 1、A 2、C 3、C 四、名词解释 1、晶格与晶胞：P5 答：将原子简化为一个质点，再用假想的线将它们连接起来，这样就形成了一个能反映原子排列规律的空间格架，称为晶格；晶胞是能够完整地反映晶体晶格特征的最小几何单元。 3、单晶体与多晶体 答：只由一个晶粒组成称为单晶格，多晶格是由很多大小，外形和晶格排列方向均不相同的小晶格组成的。 五、简答题书P6 □ 1-2纯金属的结晶 一、填空题
金属材料与热处理教案 第一教案 A：课题：绪论 B：课型：新课 C：教学目的与要求 1、了解学习本课程的目的 2、了解本课程的基本内容及其发展史 3、了解金属材料在各行业中的应用 D：教学重点与难点 无 E：教学过程 绪论 一、学习本课程的目的 本课程是研究金属材料的成份、组织、热处理与金属材料的性能间的关系和变化规律的学科。 二、本课程的基本内容 1、主要内容： 包括金属的性能、金属学基础知识、钢的热处理和金属材料等。 2、金属的性能主要介绍： （1）金属的力学性能和工艺性能； （2）金属学基础知识讲述金属的晶体结构、结晶及金属的塑性变形，铁碳合金的组织及铁碳合金相图； （3）钢的热处理讲述热处理的原理和工艺； （4）金属材料讲述碳素钢、合金钢、铸铁、有色金属及硬质合金等金属材料的牌号、成分、组织、热处理、性能及用途。 3、学习本课程的方法 理论联系实际、注意观察现实生活中所接触到的金属材料。三、金属材料与热处理的发展史
金属材料的使用在我国具有悠久的历史。 四、金属材料在工业农业上的应用。 F：小结 G：布臵作业：预习第一章序论及第一章第一小节 第二教案 A：课题：金属的性能 B：课型：新课 C：教学目的与要求 1、掌握金属材料性能（工艺性能、使用性能）的概念、分类 2、掌握力学性能概念及其指标 3、掌握载荷的性质、名称、分类 4、掌握强度的概念及其种类、应力的概念及符号 D、教学重点与难点： 1、金属材料的性能是教学重点 2、金属材料的强度概念及种类是教学难点 E、教学过程： 第一章金属的性能 概论： 1、金属材料的性能包括：使用性能和工艺性能。 2、使用性能：是指金属材料在使用条件下所表现出来的性能，包括①物理 性能（如密度、熔点、导热性、导电性、热膨胀性、磁性等）。②化学性能（如抗腐蚀性、抗氧化性等）。③力学性能（如强度、塑性、硬度、冲击韧性及疲劳强度等）。④工艺性能。 第一节金属的力学性能 一、力学性能的概念：力学性能是指金属在外力作用下所表现出来的性能。 力学性能包括：强度、硬度、塑性、硬度、冲击韧性。 二、载荷的概念及分类：
全国技工学校机械类 金属材料与热处理教学大纲 一、说明 1、本课程的性质和内容： 金属材料与热处理是培养中级技术工人所必须的一门技术基础课。其内容包括钢铁的冶炼、金属的性能、金属学的基础知识、钢的热处理及金属材料部分。 2、本课程的任务和基本要求： （1）本课程的任务是使学生掌握金属材料和热处理的基础知识，为学习各门工艺学课程和生产实习以及今后从事生产技术工作打下必要的基础。 （2）通过本课程的教学，应使学生达到下列要求： 1）基本掌握常用金属材料的牌号、成分、性能及应用范围； 2）了解金属材料的结构及其成分、组织和性能之间的一般关系； 3）懂得金属材料处理的一般原理； 4）明确热处理的目的，了解常用热处理工艺及实际应用。 3、教学中应注意的几个问题： （1）认真贯彻理论联系实际的原则，紧密结合生产实际。 （2）正确掌握大纲的深广程度，合理处理教材内容。本大纲中，记有“*”符号的内容，供不同工种选用。 （3）加强实验和参观，增加感性认识。 （4）有条件的还可辅以电化教学（如幻灯、录像等）的手段，是教学活动直观而生动地进行。
绪论 教学的目的和要求： 1、明确学习本课程的目的。 2、了解本课程的基本内容。 教学内容： 1、学习金属材料与热处理的目的。 2、金属材料与热处理的基本内容。 3、我过金属材料与热处理方面的成就和发展概况。 教学建议： 1、尽量利用学生已有的感性认识，说明学习金属材料与热处理的重要性。 2、结合我国国情，简述金属材料与热处理的发展概况。 第一章炼铁与炼钢 教学的目的与要求 1、明确金属材料的含义； 2、了解钢铁材料的一般生产过程； 3、了解钢铁材料中常存元素的来源。 教学内容： 1、金属材料。 2、金属材料的分类。 3、炼铁。 4、炼钢。 教学建议： 1、金属材料的教学从金属的概念引入到金属材料，内容较为简单，在教学过程中要讲清。 2、以讲清钢铁冶炼的实质及基本过程为主，化学反应不作重点要求。 3、如条件许可，最好组织适合的参加。 第二章金属的性能 教学的目的与要求： 1、了解金属的物理、化学性能的概念及应用。 2、掌握金属的主要力学性能的概念及其符号的表示方法（σs、σr0.2、σb、 ψ、δ、HBS(HBW)、HRC、HV、σ-1）； 3、了解金属材料的工艺性能。 教学内容： 1、金属材料的物理、化学性能。 2、金属的力学性能。 概述：金属的力学性能在机器制造业中的重要性，载荷的种类、变形形式及内力与应力。 强度、塑性（拉伸式样、拉伸曲线、强度指标、塑性指标）。 硬度（布氏、洛氏、维氏等硬度实验的原理、优缺点及应用范围）。 任性（冲击韧性的实验原理、韧性指标、小能量多冲筒介）。 疲劳强度的概念。
2011金属材料与热处理期末考试试卷徐州星天科技中等专业学校 2010—2011学年度第一学期期末考试金属材料与热处理试卷班级:__________姓名:_______________得分:_______________ 一、填空题 1、金属材料的力学性能主要指有、、、冲击韧性和疲劳强度等。 2、置换固溶体按照溶解度的不同，又分为固溶体与固溶体。 3、原子呈无序堆积状态的物体叫，原子呈有序、有规则排列的物体称为。一般固态金属都属于。 4、常见的金属晶格类型有晶格、晶格和晶格三种。 5、过冷度的大小与有关，越快，金属的实际结晶温度越，过冷度越大。 6、硬度测试方法很多，最常用的有试验法，试验法和 _________试验法三种。 7、调质处理是和的复合热处理工艺。 8、热处理三大步骤__________ 、 _____________ 、 _____________。 9、实际金属晶体的缺陷有__________、__________、__________。 10、珠光体 _________是_________和的混合物。 二、判断题。(正确的打“?”，错误的打“×”) 1、塑性变形能随拉伸力的去除而消失。 ( ) 2、含碳量越高，钢的硬度越高。 ( ) 3、锰是钢中的有益元素。 ( ) 4、T7碳素工具钢的含碳量为7%。 ( ) 5、金属晶粒越细，则力学性能越好。( ) 6、按含碳量及室温组织不同，钢可分为共析钢、过共析钢、亚共析钢。( ) 7、强度是指断裂前发生不可逆永久变形能力。 ( )
) 8、渗碳体是铁和碳的混合物。 (9、物质从液体状态转变为固体状态的过程称为结晶。 ( ) ) 9、物质从液体状态转变为固体状态的过程称为结晶。 (10、用布氏硬度测量硬度时，压头为金属钢球，用符号HBW表示。 ( ) 三、选择题( )1、下列情况中________________发生相变。 A(液态金属结晶 B.同本异构转变 C.晶粒由粗变细 D.磁性转变 ( )2、下列不是铁碳合金基本相的是________。 A .FeC B. A C. F D.FeS 33 ( )3、下列不属于钢按含量分类的是_______。 A(低碳钢 B.中碳钢 C.优质碳钢 D.高碳钢 ( )4、不是钢的奥化体的步骤________。 A(形成结晶核 B.奥化体长大 C.奥化体均匀化 D.奥化体分解 ( )5、不是回火的分类_______。 A.低温回火 B.加强回火 C.中温回火 D.高温回火 ( )6、渗碳体的含碳量为 % ( ) A、0.77 B、2.11 C、4.3 D、6.69 ( )7、退火是将工件加热到一定温度，保温一段时间，然后采用的冷却方式是。( ) A、随炉冷却 B、在油中冷却 C、在空气中冷却 D、在盐水中 ( )8、实际生产中，金属冷却时( )。 A、理论结晶温度总是低于实际结晶温度 B、理论结晶温度总是等于实际结晶温度 C、理论结晶温度总是大于实际结晶温 D、实际结晶温度和理论结晶温度没有关系
第1章金属的结构与结晶 一、填空： 1、原子呈无序堆积状态的物体叫，原子呈有序、有规则排列的物体称为。一般固态金属都属于。 2、在晶体中由一系列原子组成的平面，称为。通过两个或两个以上原子中心的直线，可代表晶格空间排列的的直线，称为。 3、常见的金属晶格类型有、和三种。铬属于晶格，铜属于晶格，锌属于晶格。 4、金属晶体结构的缺陷主要有、、、、、和 等。晶体缺陷的存在都会造成，使增大，从而使金属的提高。 5、金属的结晶是指由原子排列的转变为原子排列的过程。 6、纯金属的冷却曲线是用法测定的。冷却曲线的纵坐标表示，横坐标表示。 7、与之差称为过冷度。过冷度的大小与有关， 越快，金属的实际结晶温度越，过冷度也就越大。 8、金属的结晶过程是由和两个基本过程组成的。 9、细化晶粒的根本途径是控制结晶时的及。 10、金属在下，随温度的改变，由转变为的现象称为
同素异构转变。 二、判断： 1、金属材料的力学性能差异是由其内部组织结构所决定的。（） 2、非晶体具有各向同性的特点。（） 3、体心立方晶格的原子位于立方体的八个顶角及立方体六个平面的中心。（） 4、金属的实际结晶温度均低于理论结晶温度。（） 5、金属结晶时过冷度越大，结晶后晶粒越粗。（） 6、一般说，晶粒越细小，金属材料的力学性能越好。（） 7、多晶体中各晶粒的位向是完全相同的。（） 8、单晶体具有各向异性的特点。（） 9、在任何情况下，铁及其合金都是体心立方晶格。（） 10、同素异构转变过程也遵循晶核形成与晶核长大的规律。（） 11、金属发生同素异构转变时要放出热量，转变是在恒温下进行的。（） 三、选择 1、α—Fe是具有（）晶格的铁。 A、体心立方 B、面心立方 C、密排六方 2、纯铁在1450℃时为（）晶格，在1000℃时为（）晶格，在600℃时为 （）晶格。A、体心立方 B、面心立方 C、密排六方 3、纯铁在700℃时称为（），在1000℃时称为（），在1500℃时称为（）。
第四章金属材料的基础知识和热处理的基本知识 第一部分：学习内容 1、钢的分类：|（1）-碳钢:含碳量低于2%的铁碳合金;-合金钢:在钢中特意加入一种或几种其它合金元素组成的钢;-生铁:含碳量高于2%的铁碳合金.,可通过铸造方法制造零件,所以又称铸铁. （2）按化学成分分类： 碳钢-低碳钢:含碳量小于0.25%;-中碳钢:含碳量为0.25~0.55%;-高碳钢:含碳量大于0.55%. 合金钢-低合金钢:合金元素总含量小于3.5%;-中合金钢:合金元素总含量3.5~10%;-高合金钢:合金元素总含量大于10%; 2、洛氏硬度与布氏硬度值近似关系： HRC≈1/10HB 3、热处理及其常用工艺方法 热处理的定义-利用钢在固态下的组织转变,通过加热和冷却获得不同组织结构,从而得到所需性能的工艺方法统称热处理. 常用热处理工艺方法：退火-将钢加热到一定温度,保温一段时间,然后随炉一起缓慢冷却下来,以期得到接近平衡状态组织的一种热处理方法. 4、完全退火:AC3以上30~50℃,用于消除钢的某些组织缺陷和应力,改善切削加工性能; 等温退火:加热到AC3,以上30~50℃,较快的冷却到略低于Ar1的温度,并在此温度下等温到奥氏体全部分解为止,然后出炉空冷.适用于亚共析钢、共析钢，尤其广泛用于合金钢的退火。优点是周期短，组织和硬度均匀。 5、正火-正火和退火加热方法相似，只是冷却速度比退火稍快（空冷），得到的是细片状珠光体（索氏体），强度、硬度比退火的高，与退火相比，工艺周期短，设备利用率高。主要用于低碳钢获得满意的机械性能和切削性能、过共析工具钢消除网状渗碳体、中碳钢代替退火或作为淬火前的预先热处理。 6、淬火-将钢加热到AC1以上30~50℃(共析钢、过共析钢）或AC3以上30~50℃（亚共析钢），保温一段时间，然后快冷得到高硬度的马氏体组织的工艺方法。用以提高工件的耐磨性。 7、回火-将淬火后的工件加热到A1以下某一温度，保温一段时间，然后以一定的方式冷却（炉冷、空冷、油冷、水冷等） -目的：1）降低淬火工件的脆性，消除内应力（热应力和组织应力），使淬火组织趋于稳定，同时也使工件尺寸趋于稳定；2）获得所需的硬度和综合机械性能。 8、焊后消除应力热处理(PWHT、ISR):目的是消除应力、降低硬度、改善组织、稳定尺寸,避免制造和使用过程产生裂纹; 9、试述T8A的含义：含碳量为8‰的高级优质碳素工具钢。 10、怎样区别无螺纹的黑铁管与直径相似的无缝钢管？ 答：无缝钢管是用优质碳钢、普通低合金钢、高强耐热钢、不锈钢等制成。不镀锌的瓦斯管习惯上称为黑铁管，从管子内壁有无焊缝和管子直径来判断。 11、何谓钢的热处理？ 答：所谓钢的热处理就是在规定范围内将钢加热到预定的温度，并在这个温度保持一定的时间，然后以预定的速度和方法冷下来的一种生产工艺。 12、试述T7的含义。 答：T7的含义为：含碳量为7‰的碳素工具钢。 13，退火：将钢加热到一定的温度，保温一段时间，随后由炉中缓慢冷却的一种热处理工序。其作用是：消除内应力，提高强度和韧性，降低硬度，改善切削加工性。应用：高碳钢
热处理复习重点 第一章金属材料基础知识 1. 材料力学性能 （1）材料在外力作用下抵抗变形和破坏的能力称为强度。强度有多种指标，如屈服强度（σs）、抗拉强度（σb）、抗压强度、抗弯强度、抗剪强度等。 （2）塑性是指材料受力破坏前承受最大塑性变形的能力，指标为伸长率（δ）和断面收缩率（φ），δ和φ越大，材料的塑性越好。 （3）材料受力时抵抗弹性变形的能力称为刚度，其指标是弹性模量（弹性变形范围内，应力与应变的比值）。 （4）硬度（材料表面局部区域抵抗更硬物体压入的能力） a. 布氏硬度（测较低硬度材料） 用一定直径的钢球或硬质合金球，在一定载荷的作用下，压入试样表面，保持一定时间后卸除载荷，所施加的载荷与压痕表面积的比值。HBS（钢球，<450）、HBW（硬质合金球，>650）。 b. 洛氏硬度（测较高硬度材料） 利用一定载荷将交角为120°的金刚石圆锥体或直径为1.588mm的淬火钢球压入试样表面，保持一定时间后卸除载荷，根据压痕深度确定的硬度值。HRA（金刚石圆锥，20~80）、HRB （1.588mm钢球，20~100）、HRC（金刚石圆锥，20~70） c. 维氏硬度（适用范围较广） 维氏硬度其测定原理基本与布氏硬度相同，但使用的压头是锥面夹角为136°的金刚石正四棱锥体。 （5）冲击韧性 材料抵抗冲击载荷作用而不被破坏的能力。通常用冲击功A k来度量，A k是冲击试样在摆锤冲击试样机上一次冲击试验所消耗的冲击功。 （6）疲劳强度 材料在规定次数（钢铁材料为107次，有色金属为108次）的交换载荷作用下，不发生断裂时的最大应力，用σ-1表示。 2. 铁碳相图
第二章钢的热处理原理 1. 钢的临界温度 A c1——加热时珠光体向奥氏体转变的开始温度 A c3——加热时先共析铁素体全部溶入奥氏体的终了温度 A ccm——加热时二次渗碳体全部溶入奥氏体的终了温度 A r1——冷却时奥氏体向珠光体转变的开始温度 A r3——冷却时奥氏体开始析出先共析铁素体的温度 A rcm——冷却时奥氏体开始析出二次渗碳体的温度 2. 钢在加热时的转变 （1）共析钢由珠光体向奥氏体的转变包括以下四个阶段：奥氏体形核（相界面处）、奥氏体晶核长大、剩余渗碳体溶解、奥氏体成分均匀化。 （2）铁素体向奥氏体的转变的速度远比渗碳体溶解速度快的多。所以转变过程中珠光体中总是铁素体首先消失，铁素体全部转化为奥氏体时，可以认为奥氏体长大完成。 （3）影响奥氏体形成速度的因素：加热温度、加热速度、化学成分、原始组织。 （4）加热速度越快，奥氏体形成的开始温度和终了温度越高，而孕育期和转变时间越短，奥氏体形成速度越快。 （5）钢中含碳量越高，奥氏体形成速度越快；碳化物形成元素减小碳在奥氏体中的扩散速度，故减慢奥氏体的形成速度；费碳化物形成元素增大碳在奥氏体中的扩散速度，因而加快了奥氏体中的形成速度。 （6）当钢的化学成分相同时，原始组织越细，相界面面积越大，形核率越高，奥氏体形成速度越快。 （7）奥氏体的晶粒度可以用起始晶粒度、实际晶粒度和本质晶粒度等描述。 （8）起始晶粒度是指把钢加热到临界温度以上，奥氏体转变刚刚完成，其晶粒边界刚刚接触时的奥氏体晶粒大小；实际晶粒度是指钢在某一具体的热处理或热加工条件下实际获得的奥氏体晶粒大小；本质晶粒度表示在规定的加热条件下奥氏体晶粒长大的倾向。1~4级为本质粗晶粒度，5~8级为本质细晶粒度。 （9）影响奥氏体晶粒长大的因素：加热温度和保温时间、加热速度、钢的化学成分、原始组织。 （10）实际生产中采取快速加热和短时保温的方法获得细小晶粒。 （11）当成分一定时，原始组织越细，碳化物弥散度越大，则奥氏体晶粒越细。与粗珠光体相比，细珠光体总是易于获得细小而均匀的奥氏体晶粒。片状珠光体比球状珠光体在加热时奥氏体晶粒易于粗化。 （12）时效强化：合金元素经固溶处理后，获得过饱和固溶体。在随后的室温放置或低温加热保温时，第二相从过饱和固溶体中析出，引起强度，硬度以及物理和化学性能的显著变化。 3. 钢在冷却时的转变 （1）常用的冷却方式有两种： 等温冷却——将奥氏体状态的钢迅速由高温冷却到临界点以下某一温度等温停留一段时间，使奥氏体在该温度下发生组织转变，然后再冷到室温。过冷奥氏体等温转变曲线（TTT曲线或C曲线） 连续冷却——将奥氏体状态的钢以一定的速度连续从高温冷到室温，使奥氏体在一个温度范围内发生连续转变。过冷奥氏体连续转变曲线（CCT曲线） （2）TTT曲线反映转变开始和转变终了时间，转变产物的类型以及转变量与时间、温度之间的关系。 （3）在A1温度以下某一确定温度，过冷奥氏体转变开始线与纵坐标之间的水平距离为过冷
